Обзор видеокарты SAPPHIRE PULSE Radeon RX 5700 XT: кулер здорового человека

⇣ Содержание

Референсные видеокарты AMD не отличаются ни эффективным охлаждением, ни тишиной — особенно на фоне последних версий Founders Edition от NVIDIA. Radeon RX 5700 XT, увы, продолжил эту недобрую традицию. Простой «турбинный» кулер явно не соответствует амбициям проектировщиков новых видеокарт, которые погнались за высокими частотами в ущерб энергоэффективности чипов Navi. Впрочем, AMD сразу дала понять, что референсные устройства не задержатся на рынке и вскоре уступят место партнерским моделям, которые уж точно не подведут ни в качестве охлаждения, ни в уровне шума.

С другой стороны, и сам графический процессор Navi 10 мы еще не успели изучить настолько хорошо, как того хотелось бы. В отличие от своего прямого конкурента, AMD совершенно не возражает против того, чтобы ее видеокарты агрессивно разгоняли или, наоборот, пытались снизить мощность за счет андерволтинга. В умелых руках Navi — это своего рода полуфабрикат, рабочие параметры которого можно настроить как угодно. Однако для разгона Radeon RX 5700 XT вдвойне необходим хороший кулер, да и для андерволтинга, между прочим, тоже (забегая вперед, скажем, что в этом плата SAPPHIRE PULSE станет хорошей иллюстрацией).

Остался и другой вопрос, на который предстоит ответить устройствам оригинального дизайна. Дело в том, что, пусть создатели Radeon RX 5700 XT и сэкономили по привычке на системе охлаждения, чипу Navi досталась — опять-таки традиционно для эталонных устройств AMD — плата с чрезвычайно мощным регулятором напряжения. Кто-то из производителей видеокарт решит, что и здесь есть пространство для апгрейда, а другие, напротив, увидят возможность снизить себестоимость. В общем, о партнерских версиях Radeon RX 5700 XT нам предстоит узнать еще немало, и начнем мы с продукта верного партнера AMD — SAPPHIRE PULSE.

#Технические характеристики, комплект поставки, цены

Беглого взгляда на спецификации PULSE Radeon RX 5700 XT достаточно, чтобы понять: высоких оверлокерских амбиций у этой видеокарты нет. SAPPHIRE всего лишь подтянула значение Boost Clock (максимальную расчетную частоту в типичных приложениях) с 1905 до 1925 МГц и увеличила базовую частоту с 1605 до 1670 МГц. С троттлингом чипа вплоть до уровня Base Clock большинство пользователей вряд ли столкнется за пределами стресс-тестов в FurMark или криптомайнинга, поэтому фабричный разгон у PULSE Radeon RX 5700 XT — хотя бы по формальным параметрам — практически отсутствует. Но это вовсе не претензия к SAPPHIRE, ведь серия PULSE и не рассчитана на оверклокинг, а программа-минимум для этой видеокарты сводится к тому, чтобы стереть из памяти впечатления о посредственных акустических характеристиках, которые оставил референсный образец Radeon RX 5700 XT. Тем не менее SAPPHIRE увеличила резерв мощности видеокарты со стандартных 225 до 235 Вт. Энергопотребление — ключевой фактор, определяющий действительные тактовые частоты Navi в игровых приложениях, так что какое-то преимущество в производительности перед референсными устройствами потенциальные владельцы PULSE Radeon RX 5700 XT, может, и получат (а чтобы это проверить, у нас наготове масса тестов).

По ценам на российском рынке (от 32 184 руб.) устройство SAPPHIRE занимает промежуточное положение между референсными видеокартами (сейчас в Москве их можно купить за сумму от 26 888 руб.) и первыми по-настоящему развитыми, «премиальными» версиями Radeon RX 5700 XT (стоимость которых уходит за 37 тыс. руб.). В свою очередь, главным конкурентом для AMD в этой ценовой нише был и остается GeForce RTX 2060 SUPER, простейшие варианты которого доступны за 25 720 руб. Таким образом, если гнаться за дешевизной, невзирая на характеристики, то продукт SAPPHIRE оказался в не самой выгодной позиции. Однако в тестах нам предстоит столкнуть PULSE Radeon RX 5700 XT с GeForce RTX 2060 SUPER в модификации Founders Edition, за которую NVIDIA просит лишь немногим больше — 32 990 руб.

ПроизводительAMDSAPPHIRE
Модель Radeon RX 5700 XT PULSE Radeon RX 5700 XT
Графический процессор
Название Navi 10 XT Navi 10 XT
Микроархитектура RDNA RDNA
Техпроцесс, нм 7 нм FinFET 7 нм FinFET
Число транзисторов, млн 10 300 10 300
Тактовая частота, МГц: Base Clock / Boost Clock 1 605/1 905 1 670/1 925
Число шейдерных ALU 2 560 2 560
Число блоков наложения текстур 160 160
Число ROP 64 64
Оперативная память
Разрядность шины, бит 256 256
Тип микросхем GDDR6 SDRAM GDDR6 SDRAM
Тактовая частота, МГц (пропускная способность на контакт, Мбит/с) 1 750 (14 000) 1 750 (14 000)
Объем, Мбайт 8 192 8 192
Шина ввода/вывода PCI Express 4.0 x16 PCI Express 4.0 x16
Производительность
Пиковая производительность FP32, GFLOPS (из расчета максимальной указанной частоты) 9 754 9 856
Производительность FP64/FP32 1/16 1/16
Производительность FP16/FP32 2/1 2/1
Пропускная способность оперативной памяти, Гбайт/с 448 448
Вывод изображения
Интерфейсы вывода изображения DisplayPort 1.4, HDMI 2.0b DisplayPort 1.4, HDMI 2.0b
TBP/TDP, Вт 225 235
Розничная цена (США, без налога), $ 399 (рекомендованная) 410 (newegg.com)
Розничная цена (Россия), руб. 29 499 (рекомендованная) От 32 184 (market.yandex.ru)

Комплект поставки у современных видеокарт, за редкими исключениями, не бывает щедрым, а у бюджетного семейства PULSE — и не должен быть. SAPPHIRE не стала класть в коробку даже диск, содержимое которого в любом случае осталось бы загадкой для владельцев современных компьютеров.

#Конструкция

Серия PULSE ориентирована на экономных покупателей, поэтому здесь нет таких излишеств, как обильная светодиодная подсветка (только в логотипе производителя), разъемы для питания LED-полосок и внешних вентиляторов. Зато под этой маркой в прошлом мы не раз видели устройства с качественными кулерами, и новинка тоже производит обнадеживающее впечатление — по крайней мере по результатам внешнего осмотра.

SAPPHIRE PULSE Radeon RX 5700 XT основана на компактной печатной плате, а габариты устройства задает система охлаждения, глубоко внутри которой скрыта PCB. Продув радиатора обеспечивают две большие крыльчатки диаметром 95 мм, а в кожухе системы охлаждения есть масса прорезей, гарантирующих свободное отведение воздуха. Характерная особенность, которой отличаются видеокарты SAPPHIRE, начиная с определенного ценового уровня, — это специальные вентиляторы, которые при необходимости можно заменить без паяльника (они запитаны через контактные площадки в раме кожуха). Вот только дешево покупка нужных запчастей на AliExpress все равно не обойдется, так что крыльчатки лучше поберечь от повреждений.

По умолчанию вращение вентиляторов не прекращается даже при низком тепловыделении GPU, но у системы охлаждения есть альтернативный режим, который включает резервная копия BIOS, — в нем видеокарта будет полностью бесшумной за пределами ресурсоемких приложений.

Сзади поверхность печатной платы защищена металлической пластиной. И кстати, она тоже участвует в охлаждении отдельных компонентов ускорителя: напротив ключей регулятора напряжения и одного из ШИМ-контроллеров заложены термопрокладки.

Радиатор кулера довольно прост на вид, но он как минимум намного крупнее по сравнению с компактным радиатором референсных образцов Radeon RX 5700 XT. И хотя SAPPHIRE произвела обе видеокарты — и референсную, и PULSE, в данном случае фирма обошлась без испарительной камеры, а тепло от основания радиатора по ребрам распределяют пять тепловых трубок диаметром 6 мм. Само основание — это простая медная пластина. Никелевое покрытие и полировку до зеркального блеска разработчики также сочли ненужной роскошью.

Основной блок ребер кулера SAPPHIRE PULSE Radeon RX 5700 XT не помогает отводить тепло от микросхем памяти GDDR6 и компонентов регулятора напряжения. Для этого предусмотрена отдельная пластина, которая, по сути, представляет собой полноценный дополнительный радиатор с тремя секциями оребрения. Как выяснилось в тестах, это далеко не тривиальная особенность системы охлаждения, которая влияет на температуру чипов RAM при низких оборотах вентиляторов (читай: андерволтинг), но об этом мы расскажем в свое время.

#Печатная плата

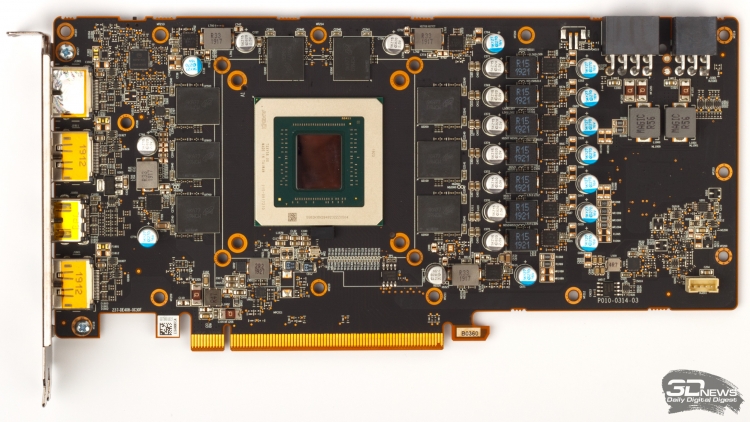

Хотя SAPPHIRE делает печатные платы для референсных версий Radeon RX 5700 и 5700 XT, модели PULSE досталась собственная PCB. Тем не менее в плане основных параметров силовой обвязки GPU и чипов памяти обе платы не слишком сильно отличаются друг от друга. В PULSE также используется семифазная схема питания графического процессора под управлением ШИМ-контроллера International Rectifier IR 35217, а две фазы регулятора напряжения RAM обслуживает чип ON Semiconductor NCP81022. На остальном SAPPHIRE решила сэкономить, сочтя весьма внушительный дизайн референсного ускорителя чересчур дорогим. Вместо избыточно мощных power stages с номиналом 70 А, которые предпочитает AMD, ее партнер в своих версиях ограничился 60-амперными микросхемами в составе VRM графического процессора и ключами на 50 А в составе VRM оперативной памяти. Но не беда, ведь чипу Navi 10 только в условиях экстремального разгона может понадобиться большой запас тока и высокий КПД, свойственный таким компонентам. В свою очередь, электролитические конденсаторы поверхностного монтажа, которыми укомплектован референсный VRM, тут заменили «банками» сквозного монтажа. Известно, что последние не слишком хорошо справляются с перепадами напряжения (из-за сравнительно высокого эквивалентного последовательного сопротивления). А для того чтобы выровнять характеристики, на плате появился забор из мелких керамических конденсаторов. Но это все опять-таки лишь мелочи, которые никак не повлияют на работу GPU при штатных частотах и умеренном разгоне. В целом устройство силовой части PULSE Radeon RX 5700 XT очень даже крепкое для ее энергопотребления.

Отметим еще один интересный момент: инженеры SAPPHIRE сочли нужным распаять предохранители в линиях питания 12 и даже 3,3 В. Их номинал нам неизвестен, но для подстраховки в случае короткого замыкания предохранители явно не помешают. Кроме того, на плате есть резервный BIOS, который активируется миниатюрным переключателем. В референсных устройствах AMD от этой функции избавилась, а зря, ведь второй чип не только может содержать альтернативную микропрограмму с «тихими» настройками вентиляторов (как сделала SAPPHIRE), но и полезен для экспериментов с перепрошивкой BIOS.

Оперативная память видеокарты набрана микросхемами GDDR6 c номинальной пропускной способностью 14 Гбит/с на контакт шины. Примечательно, что чипы предоставила Micron, а не Samsung, как на эталонной плате Radeon RX 5700 XT. В наших экспериментах с разгоном новинок AMD именно память Micron достигала более высоких тактовых частот. Впрочем, даже если SAPPHIRE PULSE Radeon RX 5700 XT подтвердит предыдущие наблюдения, это еще не значит, что все экземпляры этой модели гарантируют хороший оверклокинг RAM, — поставщиков оперативной памяти производитель видеокарты может выбирать на свое усмотрение для тех или иных версий или партий PCB.

И наконец, о средствах вывода изображения. SAPPHIRE сохранила типичную конфигурацию для большинства средне- и высокопроизводительных графических адаптеров, которая включает три разъема DisplayPort и один HDMI. На наш взгляд, два HDMI и пара DisplayPort представляют собой более универсальное решение, но разработчики видеокарт, по-видимому, ориентируются на тех пользователей, которые подключают к компьютеру сразу три монитора для игры или работы.
