Abit BE7-RAID на чипсете Intel 845PE

Расширенную комплектацию у Abit имеют только платы серии MAX; в коробках всех остальных плат только самые необходимые компоненты:

• Материнская плата;
• CD диск с ПО и драйверами;
• Два ATA-100 шлейфа, FDD шлейф;
• Руководство пользователя + краткая инструкция по установке;
• Брекет с 2 дополнительными портами USB2.0;
• Заглушка на заднюю панель корпуса;
• Дискета с драйверами для RAID контроллера.

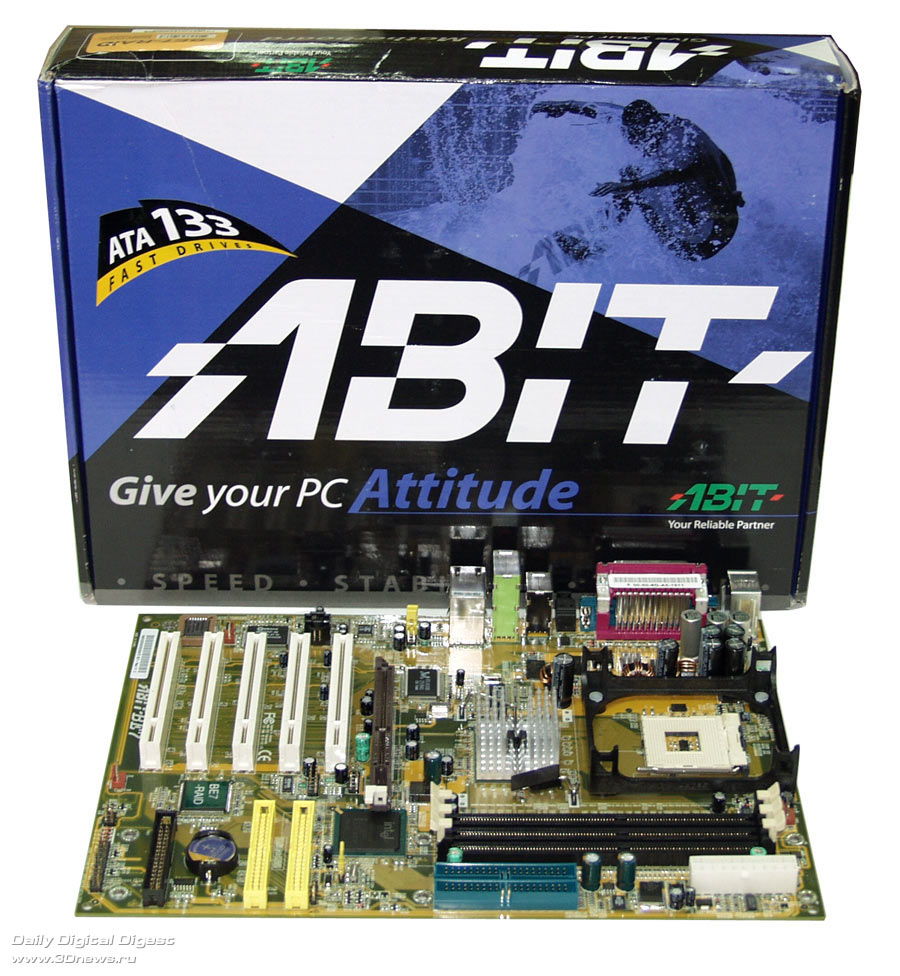

Дизайн коробки простой и знакомый - обычная картонная коробка в синих тонах. К сожалению, отсутствует полноценное руководство по созданию и настройке RAID массивов (пара листиков в основном руководстве не дают полной информации).

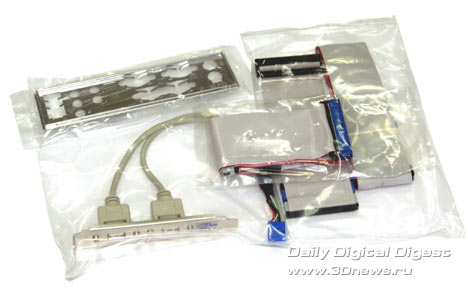

Зато есть отдельная дискета с драйверами к RAID контроллеру (впрочем, это традиционно для плат Abit). Кроме нее в коробке стандартное содержимое: полный комплект шлейфов, брекет с USB портами и заглушка на заднюю панель корпуса.

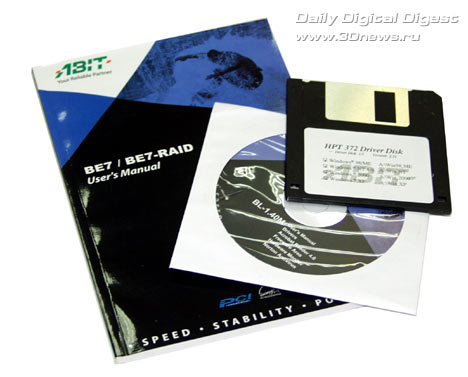

Так же есть компакт-диск, который содержит все необходимые драйвера и утилиты. Из дополнительного программного обеспечения можно выделить Norton Antivirus. Что касается руководства пользователя, то к нему особых претензий не возникло. Первые 25 страниц брошюры отведены под краткое руководство на всех основных языках (включая русский).

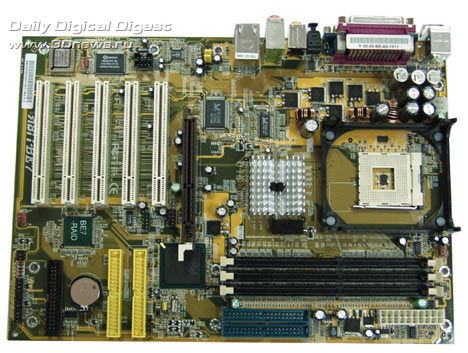

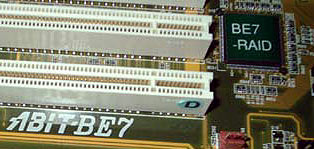

Плата Abit BE7-RAID

*900x679 (179 кб)

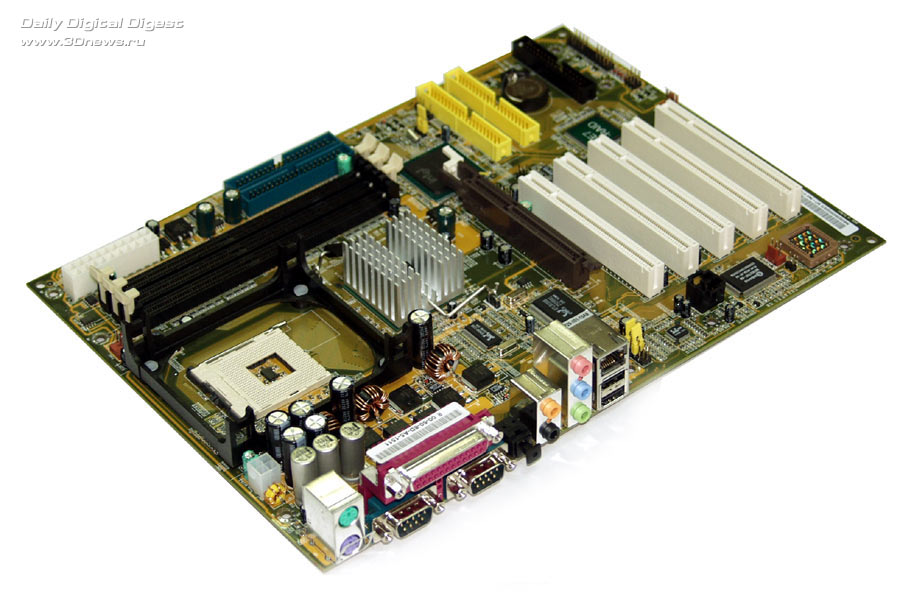

Несмотря на то, что на плате есть RAID контроллер, она очень компактная - всего 30 на 21.5 см. Сборка системы происходит очень быстро и без проблем. Этому способствует исключительно удачное расположение разъема питания - в самом углу платы.

В результате толстый жгут кабелей не болтается внутри корпуса и не мешает сборщику. Дополнительный 4х пиновый разъем питания установлен так же более-менее удачно - рядом с процессорным сокетом.

Что касается процессорного сокета, то единственное, что можно выделить, это металлическую защелку.

Рядом с сокетом расположен северный мост, который охлаждается весьма внушительным радиатором.

К сожалению, поблизости от него нет разъема для подключения вентилятора. А на плате BE7 таких разъемов 3: один зарезервирован для процессорного кулера (соответственно находится около сокета), другой на левом краю платы (рядом с наименованием платы ), а еще один находится в очень неудобном месте - перед третьим и четвертым слотом PCI.

Ниже северного моста расположены 3 слота DIMM, правда, максимальный объем памяти остался равным 2Гбайт (это ограничение чипсета). О наличии питания на памяти сигнализирует светодиод, расположенный около разъема питания.

Под разъемами памяти установлены 2 разъема встроенного IDE контроллера, причем оба они одинакового цвета, а поясняющие надписи очень маленькие (в темном корпусе их будет не видно). А вот разъем для дисковода расположен на левой половине платы, рядом с RAID контроллером.

Теперь смотрим на AGP слот. Он оборудован защелкой и поддерживает только 1.5 вольтовые видеокарты стандарта AGP 4x. Есть ли какая-либо защита от 3.3 вольтовых карт, в руководстве пользователя ни сказано.

Пара деталей: при максимальном отклонении, защелка упирается в южный мост (или ICH) чипсета (это выглядит весьма необычно :). Второе - благодаря тому, что на BE7 установлено только 5 слотов PCI, увеличено расстояние от AGP слота до разъемов памяти. В результате при установке памяти нам безразлично, установлена ли AGP-видеокарта или нет.

Теперь о возможностях расширения.

Как я уже сказал, на нашей плате стоит 5 PCI слотов и нет никаких слотов для райзер карт.

Кроме этого на плате установлен RAID контроллер производства HighPoint. Это 2х-канальная версия HPT372, поддерживающая массивы уровня 0, 1 и 0+1 и поддерживающая до 4 IDE устройств. IDE разъемы расположены рядом с контроллером и окрашены в желтый цвет. Кстати, из-за малой ширины платы возможны трудности при подключении шлейфов к этим разъемам в случае, когда в слоты PCI вставлены полноразмерные карты расширения.

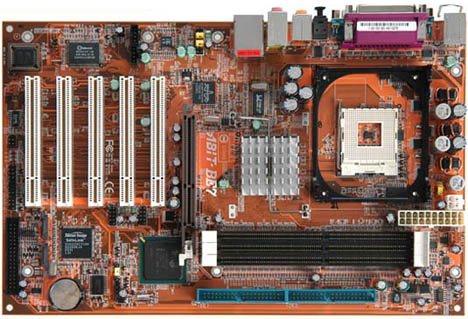

Как я говорил во вступлении, поддержки SerialATA на BE7/BE7-RAID нет. Она есть на других моделях (BE7-G и BE7-S).

Из последовательных шин плата BE7 имеет только поддержку USB2.0. По USB2.0 к плате можно подключить до 6 устройств: 2 порта расположены на задней панели платы и еще 4 подключаются с помощью брекета (в комплекте один брекет с 2 портами).

Брекеты подключаются к разъемам FPIO1 и FPIO2, которые расположены несколько неудачно - позади слотов PCI1 и PCI2 (подключать брекеты будет затруднительно).

Далее - на плате установлен сетевой контроллер Realtek RTL8100B с поддержкой 10Base-T/100Base-TX. Что касается встроенного звука, то на BE7 установлена микросхема ALC650 с аппаратной поддержкой 6-канального звука.

Заканчивая говорить о дизайне, скажу, что микросхема биоса установлена в "кроватке" и находится перед слотами PCI4 и PCI5. Там же установлена микросхема мониторинга с функций ввода-вывода Winbond W83627HF.

Теперь посмотрим на заднюю панель платы.

Согласен, выглядит нестандартно (появился оптический выход), впрочем, в комплекте есть соответствующая заглушка.

Традиционная схема джамперов на плате:

Итак, у нас одна-единственная перемычка - CCMOS1, которая предназначена для обнуления CMOS.

BIOS

Теперь поговорим о настройках биоса.

Биос платы выполнен на основе Award Phoenix v6.00PG и содержит набор настроек, практически полностью совпадающий с биосом платы BD7-II.

Самый большой интерес вызывает раздел, посвященный параметрам работы оперативной памяти.

Перед нами только самые основные настройки памяти, которые включают: "SDRAM Cas Latency" и "Precharge to Active"(Trp), "Active to precharge" (Tras) и "Active to CMD"(Trcd).

Странно, обычно материнские платы Abit отличались богатством возможностей твикинга и тонкой настройки. Особенно это касается материнских плат под процессоры AMD, в частности Abit AT7 MAX2. Впрочем, будем надеяться, что в будущих версиях биоса будут соответствующие улучшения.

Теперь посмотрим на параметры, отвечающие за выбор частоты работы памяти. Для этого предназначены пункта: DRAM Ratio HW Strap и DRAM Ratio.

Итак, если установить параметр DRAM Ratio HW Strap в значение "Low", то чипсет считает, что установлен процессор с базовой частотой FSB = 100(400)Мгерц. В результате для поддержки DDR333 памяти у пользователя есть возможность воспользоваться делителем CPUMEM=3:4.

Однако, никто не говорит, что этим делителем нельзя воспользоваться для процессов с FSB=133(533)Мгерц и выше :). Уже при FSB=133Мгерц мы имеем возможность получить частоту памяти = 177Мгерц(DDR354), что даст еще большую прибавку производительности (только для этого нужна качественная память).

А что касается DRAM Ratio HW Strap="High", то тут все предсказуемо - становится доступным делитель CPUMEM=4:5, что для FSB=133 и дает частоту памяти = 166Мгерц (DDR333).

Похожая схема установки частоты памяти существовала в биосе платы BD7-II, которая позволяла вне зависимости от частоты системной шины устанавливать частоту работы памяти.

Cистемный мониторинг

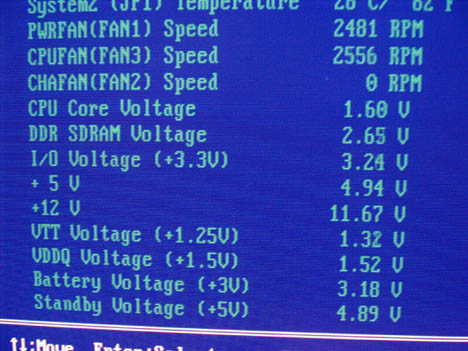

Перед пользователем большое количество настроек и датчиков, в том числе и JP1 (System2 temperature), который показывают температуру с внешнего термодатчика (правда, последний, в комплект не входит).

Разгон и стабильность

Модуль питания платы полностью соответствует новым требования Intel, которые предъявляются к платам, поддерживающим новые процессоры с частотами 3ГГерц и выше. Напомню, что новые процессоры будут потреблять максимальный ток ~70A (вместо сегодняшних 60 А). Кроме этого возрастает и выделяемая мощность, которая может достигать 82Вт (в настоящее время ~77Вт).

А теперь обратим внимание на самое интересное - на возможности разгона. Традиционно для Abit все эти функции сосредоточены в разделе SoftMenu III, которому в биосе отведено почетное первое место.

Диапазон изменения частоты системной шины полностью удовлетворит любого оверклокера: FSB меняется от 100 до 250Мгерц с шагом 1Мгерц.

А вот функция повышения напряжения на процессоре реализована не самым удачным способом. Увеличить значение Vcore опытный пользователь может всего на 5, 10 и 15 процентов, что для процессоров на ядре Northwood соответственно составляет 1,575V, 1.65V и 1.725V.

А максимально возможное значение Vcore = 1.725V никак не позволяет рекомендовать эту плату для серьезного разгона.

Еще раз напомню, что увеличение напряжения более 10% (т.е. более 1.65V) приводит к необходимости подумать о более качественном охлаждении процессора.

Еще один важный, с точки зрения оверклокинга, параметр. Речь идет о повышении напряжения на памяти. Диапазон изменения Vmem составляет от 2.5V до 2.7V c шагом 0.1V

Из дополнительных настроек можно выделить такую полезную функцию, как управление частотами на шинах PCI и AGP. Возможны как фиксированные значения (PCI = 33, 37 и 44Мгерц), так и значения устанавливаемые в зависимости от FSB (PCI = 13 или 14).

Функций повышения напряжения на AGP и чипсете нет. Как итог - слабые возможности разгона не позволяют ожидать рекордных результатов. На практике так оно и получилось.

Максимальная частота FSB, при которой система работала стабильно, составила 140Мгерц. В результате итоговая частота процессора составила 2.52Ггерц (со штатных 1.8Ггерц), что по-своему средний результат (напомню, что этот экземпляр процессора разгонялся до частоты более 2.7Ггерц). Для дальнейшего наращивание тактовой частоты необходимо более значительное повышение Vcore (до 1.85V), а на плате BE7 мы ограничены планкой 1.725V.
То же самое могу сказать и о памяти . К сожалению, низкое максимальное значение Vmem не дало возможности протестировать плату с памятью, работающей на частоте 177Мгерц (DDR354) с минимальными таймингами.

Мне эта ситуация чем-то напоминает ситуацию с платами производства Abit под AMD процессоры. Как вы помните, плата Abit KX7-333 (KT333) обладала достаточно средними возможностями разгона (Vcore до 1.85V) и не могла претендовать на "выбор оверклокера". Через некоторое время Abit исправилась - выпустила платы на KT400, в которых функции разгона были усилены и усилены весьма значительно (Vcore до 2.325V!).

Что ж, ждем повторения этой ситуации с платами под процессоры Intel.

Итак, за возможность разгона нашей плате можно ставить твердую "четверку".

Производительность

В качестве противника была использована материнская плата Asus P4PE на чипсете i845PE.

В тестовой системе было использовано следующее оборудование:

Результаты синтетических тестов

Тесты реальных приложений

меньше - лучше ( сек.)

Тесты игровых программ

Практически во всех тестах наблюдается одна и та же картина: плата Abit BE7-RAID на чипсете i845PE чуть-чуть опережает плату P4PE в низких разрешениях и немного отстает в высоких.

Выводы

К сожалению, из-за слабых возможностей по повышению напряжения на процессор и память, плату Abit BE7 трудно рекомендовать для оверклокинга. В остальном плата хорошая - стабильная и производительная.

Заключение

• Отличная производительность;
• RAID контроллер HPT372;
• Встроенный 6-и канальный аппаратный звук и сеть;
• Поддержка интерфейса USB2.0;
• Поддержка процессоров с HyperThreading.

• Средние возможности разгона.
