Asus P4B533-E на чипсете Intel 845E

О чипсете i845 с поддержкой DDR памяти мы уже говорили в предыдущих обзорах (плата Gigabyte 8IE на чипсете Intel 845E и плата DFI NB76-EA на чипсете Intel 845G). Поэтому подробно останавливаться на нем не буду, а лучше внимательно рассмотрю другой вопрос.

В настоящее время у компании Intel есть 2 чипсета, предназначенных для создания многофункциональных и высокопроизводительных плат. Это - i845E и i845G (чипсет под RAMBUS не в счет :). Первый основан на довольно популярном i845D, второй представляет собой новую разработку и содержит встроенное видеоядро. По своим скоростным характеристикам они практически равны. Кроме того набор функций у них практически одинаков. В результате покупатель стоит перед сложным вопросом выбора.

Дополнительные трудности при выборе чипсета (и последующего выбора материнской платы) создает наличие поддержки памяти стандарта PC2700 - оба чипсета ее не поддерживают. А буквально через пару месяцев выходят чипсеты i845PE и i845GE с официальной поддержкой этой памяти.

Кстати, чипсет i845G уже сейчас поддерживает этот вид памяти, правда неофициально. Так что включать или нет поддержку DDR333 решает производитель материнской платы. А вот для чипсета i845E ситуация хуже - он имеет в распоряжении только следующие делители CPU/MEM : 3/4 и 1/1 (есть еще делитель 4/3, но для повышения пропускной способности памяти он не подходит). В результате получить заветные 166 Mhz на шине памяти мы можем либо разогнав процессор до частоты 166 Mhz (для большинства моделей процессоров это нереально), либо установив процессор на частоту 125 Mhz и использовать делитель 3/4. Правда, стоит сказать, что некоторые особо хитрые производители делают материнские платы, умеющие обманывать чипсет. При реальной частоте FSB равной 133 Мгерц (и выше) сообщают чипсету (i845E), что частота FSB равна 100 Мгерц и получают возможность задействовать делитель CPU/MEM = 3/4.

В результате жизненный срок плат на чипсетах i845G и i845E выглядит довольно малым. Покупатели не торопятся приобретать платы, ожидая появлений новых моделей на новых чипсетах. Это понимают и производители материнских плат, которые настойчиво просят Intel отодвинуть выпуск новых чипсетов. С другой стороны, после выхода чипсетов с поддержкой DDR2700, появится информация о выходе еще каких-нибудь новых чипсетов (например, с двухканальным доступом к памяти), а потом и еще какой-нибудь новинки. Поэтому, если плата нужна прямо сейчас, то и покупать ее нужно сейчас.

Возвращаясь к вопросу о выборе платы на i845E или i845G, скажу, что однозначного ответа нет. В одних случаях предпочтительна одна плата, в других - другая. Вот, например, с точки зрения совместимости с будущими процессорами Intel с поддержкой технологии HyperThreading более предпочтительны платы на чипсете i845E, поскольку i845G несовместим с новыми процессорами. Напомню, что технология HyperThreading подразумевает такую архитектуру, при которой процессор может выполнять несколько цепочек команд независимо друг от друга (в настоящее время процессор переключается между цепочками). В этом случае операционная система считает, что в компьютере установлено несколько процессоров, хотя физически стоит один процессор. Инженеры Intel обещают значительный прирост производительности при использовании таких процессоров (до 30% прироста в оптимизированных приложениях).

Спецификация Asus P4B533-E

*1850x1458

Коробка

Комплектация:

• Материнская плата;
• CD диск с ПО и драйверами;
• Два ATA-133 шлейфа, ATA-33 шлейф, FDD шлейф;
• Руководство пользователя + краткая инструкция по установке;
• Брекет с 2 дополнительными портами USB2.0 и GAME- портом;
• Брекет с 2 дополнительными портами IEEE1394 (плюс набор кабелей для подключения);
• Брекет с входом и выходом SP-DIF;
• Наклейка с описанием перемычек + наклейка с логотипом Asustek;
• Пакетик с дополнительными перемычками;
• Заглушка на заднюю панель корпуса.

Плата прибыла на тестирование в коробке, классического для Asustek дизайна. Кроме самой платы в комплекте есть полный набор шлейфов (наша плата имеет встроенный RAID контроллер, поэтому в комплектации есть дополнительный ATA100 шлейф), все необходимые планки с дополнительными портами и планка с SPDIF входом и выходом. Очень богатая комплектация, не уступающая плате Gigabyte 8IEXP.

В содержимом компакт-диска есть несколько интересных моментов. Во-первых, плата поддерживает технологию Asus MyLogo2, которая позволяет изменять загрузочное изображение при включении компьютера. Для того, чтобы поменять картинку, необходимо установить программу Asus Update, а затем запустить программу MyLogo v2.0. Потом выбрать файл с прошивкой биоса, после чего выбрать изображение формата 640х480х256 (предшественник MyLogo v1.0 поддерживал только 16-цветные картинки). Естественно, после прошивки полученного файла мы получаем то, к чему стремились - при загрузке системы появляется выбранная нами картинка.

Кроме того на диске записаны: программа Asus PC Probe, предназначенная для вывода информации системного мониторинга; программа Asus LiveUpdate, позволяющая обновить через интернет версию биоса и скачать/установить новую версию драйверов. Есть также программа E-Color 3Deep для цветокалибрации и Winbond Voice Editor для редактирования и создания собственных звуковых сообщений (для совместной работы с Asus POST Reporter).

Оставшиеся программы стандартные: антивирус PC-Cillin, плеер СyberLink Power Player и VideoLive Mail.

Есть у комплектации и недостаток - он касается руководства пользователя. Хотя довольно тонкая книжечка и содержит исчерпывающую информацию о всех возможностях платы, перемычках и коннекторах, однако, раздел описания настроек биоса отсутствует, как таковой. Нет даже приглашения посетить сайт Asus.com для скачивания электронной версии руководства.
Кстати, на сайте есть два файла руководства.

К остальному содержимому коробки претензий нет - все брекеты с дополнительными портами имеют кабели для подключения к соответствующим разъемам, есть заглушка на заднюю панель корпуса (задняя панель платы отличается от стандартной) и есть даже наклейка с логотипом Asustek (впрочем, это не эксклюзив - такая наклейка есть даже в самых дешевых продуктах Asus).

Хочу отдельно отметить наклейку на внутренней стенке корпуса со схемой-расположением перемычек и небольшой лист твердой бумаги с описанием подключения кнопок Power, Reset и различных LED индикаторов.

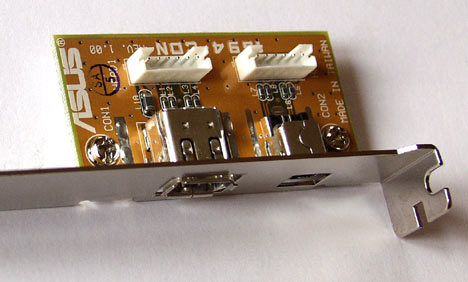

Bracket firewire

Bracket SP/DIF

К сожалению в комплекте не было руководства пользователя по созданию и управлению RAID массивами.

Резюме: за комплектацию ставим пятерку с жирным минусом (за руководство пользователя).

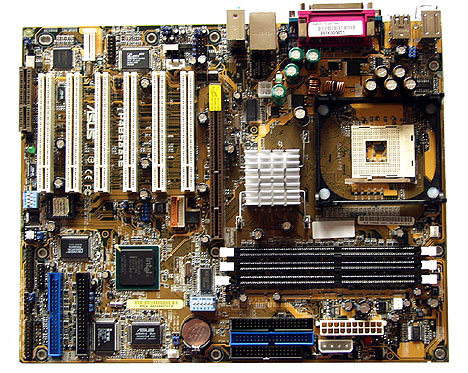

Взяв плату в руки

*1114x888

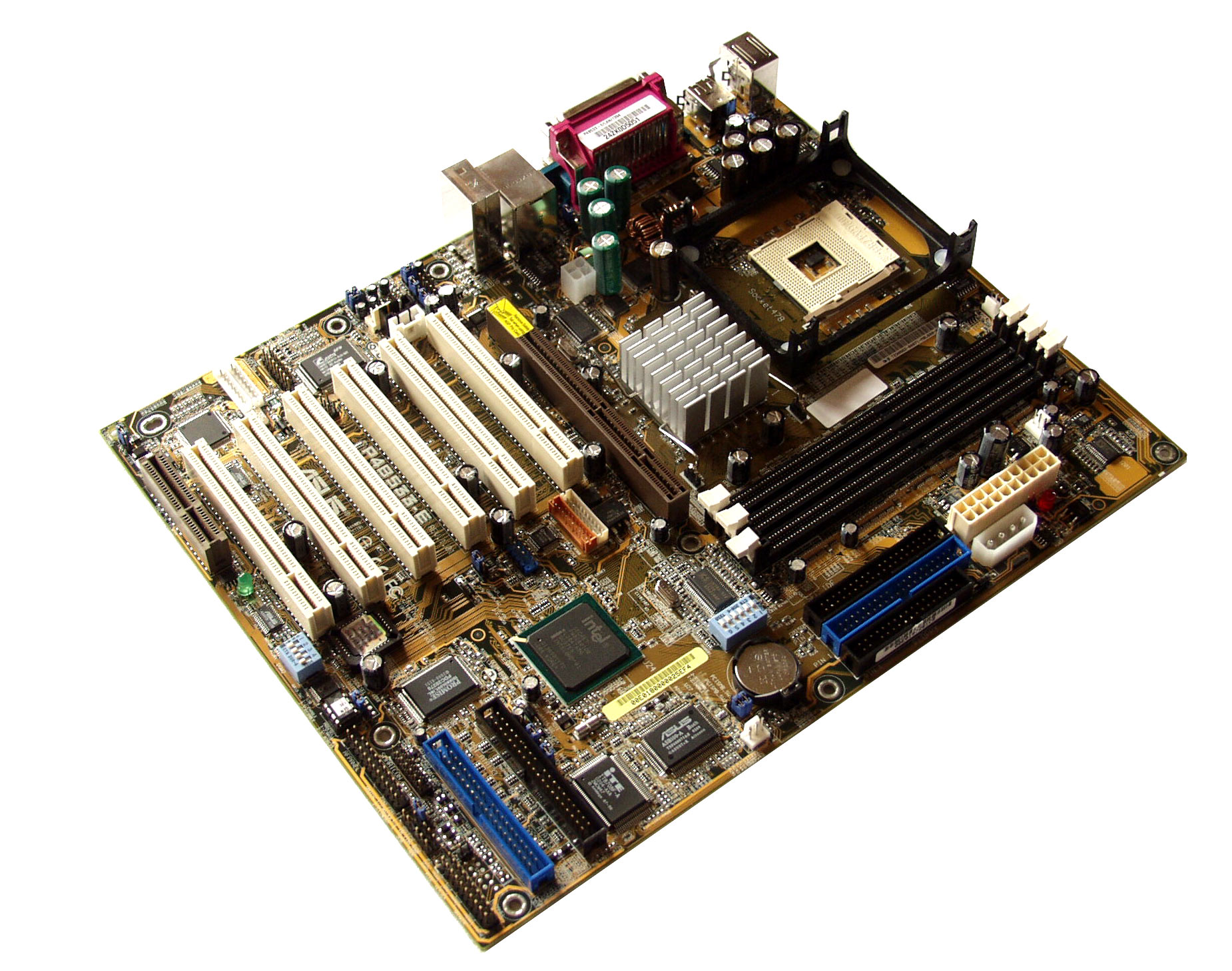

Глаза просто разбегаются - на текстолите размером 30 на 24.5см установлено столько микросхем, разъемов, перемычек и прочих коннекторов, что даже не знаешь с чего начать обзор.

Ладно, будем рассматривать плату по привычному сценарию. Устанавливается плата в корпус без проблем - основной разъем питания установлен под слотами DIMM и кабели практически не препятствуют доступу к слотам памяти и разъему процессорного кулера. Правда, затруднен доступ к разъему TRPWR (дополнительный термодатчик) и к разъему PWR_FAN (второй вентилятор). Кроме того можно не заметить загоревшийся светодиод AGP Warning LED (в случае, если пользователь установил 3.3 вольтовую видеокарту). Впрочем, все эти моменты трудно отнести к недостаткам платы, так как концентрация компонентов на плате настолько велика, что иное расположение вызвало бы аналогичные проблемы.

Рядом с основным разъемом питания установлен обычный Molex-разъем (технология Asus EZ Plug), который позволяет использовать плату даже с теми блоками питания, которое не предназначены для Pentium4 систем. В результате плата P4B533-E не требует новых блоков питания с дополнительным 12-вольтовым кабелем, что означает отсутствие дополнительных затрат на замену корпуса. А вот если у пользователя есть нормальный Pentium4-совместимый блок питания, то необходимо задействовать дополнительный 4-х пиновый разъем, который расположен между северным мостом платы и задней панелью.

О процессорном сокете сказать практически нечего - он стандартный. Отмечу только один момент - рядом с сокетом есть несколько перемычек: OVER_VOLT, KB_PWR и USB_PWR. Так вот, после установки массивного кулера (например, Termaltake Volcano 7+ или Zalman CNPS6500B), доступ к этим перемычкам несколько затруднен (если плата уже установлена в корпусе). Поэтому совет - выставить эти перемычки до сборки системы.

От сокета переходим к северному мосту. В отличии от платы Gigabyte 8IEXP, чипсет охлаждается только пассивным радиатором. Причем, забегая вперед скажу, что это не повлияло на результаты разгона. Зато пользователь получает гораздо более тихую систему.

Впрочем, я отключал вентилятор на чипсете платы GA-8IEXP и не заметил никаких негативных последствий.

Да, с точки зрения уровня шума, пассивный радиатор - это очень хорошо. Но поклонника тишины еще больше обрадует тот факт, что плата поддерживает технологию Q-Fan. Говоря кратко, с помощью этой функции плата сама управляет скоростью вращения процессорного кулера в зависимости от температуры процессора. В результате при работе с офисными приложениями вентилятор практически не шумит (еще бы - он крутится со скоростью всего 2000 об/мин), а при запуске игрушки автоматически увеличивает скорость вращения, вслед за возрастающей температурой.

Плату я получил с бета версией биоса №1002 и при включении Q-Fan вентилятор (Igloo 4300) иногда останавливался. После прошивки последней версии биоса, скачанного с сайта Asustek (v1008), все проблемы исчезли. Поэтому, после покупки платы, советую проверить версию биоса и корректность работы Q-Fan.

Естественно, функцию Q-Fan можно отключить (по умолчанию она также отключена). Это будет полезно тем пользователям, которые имеют вентиляторы с ручным управлением скорости вращения.

От чипсета переходим к рассмотрению слотов памяти. На плате Asus P4B533-E установлено 3 слота DIMM, правда, максимальный объем памяти остался равным 2 Гбайт (это ограничение чипсета). О наличии питания на модулях памяти сигнализирует зеленый светодиод, по традиции (для плат Asus) установленный около слотов PCI. Приятно отметить, что светодиод довольно большой и даже в корпусе, который забит платами под завязку, его свет хорошо виден.

Я был очень удивлен, когда обнаружил рядом с этим светодиодом слот CNR. Совершенно непонятно, кто в такую навороченную плату будет вставлять практически бесполезные райзер-карты.

Впрочем, в ассортименте Asustek есть плата с тем же названием - P4B533-E, но без CNR слота. И, забегая вперед, скажу, что на той плате отсутствуют коннекторы, для подключения считывателей смарт-карт.

Однако, установка CNR слота не повлияла на количество слотов PCI - на плате установлено 6 PCI слотов. Совершенно естественно, что такое количество слотов расширения вынудило инженеров Asus установить AGP слот прямо в центре платы, что повлекло за собой всем знакомую проблему с блокировкой защелок слотов DIMM. Даже относительно короткая плата GeForce4 MX440 блокирует первый слот DIMM, а установка более длинной (например, ATI RADEON 8500(LE)) блокирует уже все слоты DIMM.

На AGP слоте (поддерживаются только 1.5 вольтовые видеокарты) остановимся более подробно. Отмечу главное - это AGP Pro слот, предназначенный для профессиональных видеокарт или карт, с повышенным потреблением энергии. Если оглянутся на недавнее прошлое, то можно заметить, что наибольшее распространение AGP Pro слоты получили во времена царствования чипсетов KT133(A). С началом распространения DDR памяти, производители видеокарт перешли на более тонкий техпроцесс. В результате видеокарты стали потреблять гораздо меньше энергии и на платах с чипсетом KT266(A) AGP Pro слот стал появляться все реже и реже. А в последнее время этот слот вообще практически перестал устанавливаться на материнские платы. Но вот компания ATI выпускает новый видеочип R300 (который имеет гигантское количество транзисторов) и видеокарты на его основе Radeon9700(Pro), которые имеют на борту дополнительный разъем питания для подключения непосредственно к блоку питания. Совершенно естественно ожидать профессиональных видеокарт на его основе, которые будут иметь AGP PRO разъем.

Впрочем, для среднестатистического пользователя AGP Pro слот не нужен. Для такого пользователя гораздо важнее защелка на видеокарты. На видеокарты устанавливают все более массивные радиаторы (иногда даже с двух сторон), что естественно увеличивает вес карты. В этом случае надежная фиксация карты в слоте становится просто необходимой.

Итак, за возможности расширения можно ставить предварительную пятерку. Теперь посмотрим на IDE подсистему. Разъемы для подключения жестких дисков (и других ATAPI устройств) находятся под слотами памяти. Там же установлен разъем для подключения дисковода. Промежутки между разъемами очень маленькие, но я уже говорил про высокую концентрацию компонентов на плате.

На плате Asus P4B533-E установлен дополнительный RAID контроллер Promise PDC20276 с поддержкой 4 ATAPI устройства (итого плата поддерживает до 8 устройств с работой по протоколам ATA33/66/100/133).

Это дает возможность пользователю построить RAID массив уровня 0 и 1. К сожалению, компания Promise уже который год не может (или не хочет) добавлять поддержку массивов уровня 0+1. RAID контроллер можно отключить как с помощью перемычки RAID_SW, так и из биоса. Дополнительные IDE разъемы расположены рядом с контроллером Promise, в углу платы (инженеры Asus позаботились о такой мелочи, как разные цвета разъемов).

Рядом установлена микросхема южного моста ICH4, что дает нам поддержку 6 портов USB2.0. Плата Asus P4B533-E в этом плане полностью реализует возможности чипсета: 4 порта USB установлены на задней панели платы и еще 2 порта можно подключить с помощью дополнительного брекета (напомню - он есть в комплекте).

Кстати, посмотрим на заднюю панель платы.

Довольно оригинальная конфигурация (хорошо, что в комплекте есть заглушка на заднюю панель корпуса). Нет разъема GAME - порта, он так же вынесен на отдельный брекет. Устанавливается вместо карты расширения и подключается кабелем к соответствующему разъему, который расположен между микросхемой встроенного звука и разъемами для подключения портов Firewire.

Обратим внимание на то, что P4B533-E это уже вторая плата, побывавшая в лаборатории, которая содержит на борту порты IEEE-1394 (Firewire). Если кто не знает, скажу, что эти порты предназначены для подключения высокоскоростных периферийных устройств. Вообще IEEE-1394, как и USB 2.0, является стандартами последовательной шины и между собой они конкурируют.

Для поддержки IEEE1394 на плате установлена микросхема NEC PD72874.

Теперь о встроенном звуке. На плате P4B533-E установлена микросхема C-Media CMI8738, с аппаратной поддержкой 6 канального звука. Рядом установлены разъемы для подключения аудио-кабелей (CD-in, AUX), причем каждый имеет пластиковый ограничитель (в Asus на мелочах не экономят - хотя разъем USB 5-6 не имеет пластиковой рамки).

И, заканчивая говорить о возможностях расширения, упомяну о поддержке Asus iPanel и возможности подключить считыватели различных флеш-карт (конкретно поддерживаются считыватели формата Secure Digital и Memory Stick, соответственно SD и MS, а также Smart Card Reader (разъем SMARTCON - в углу левом-нижнем платы). Традиционно разъемы установлены в одном месте, что облегчает подключение кабелей (их можно скрутить в один жгут).

Плата имеет просто отличные возможности расширения - еще есть сетевой контроллер Intel 82562ET 10/100 Onboard LAN (выход RJ-45 вы можете найти на задней панели платы). Кстати, точно такой же контроллер стоит и на плате Gigabyte 8IEXP.

Честно говоря, я не знаю, какие еще компоненты можно установить на материнскую плату. Может быть поддержку Bluetooth (как на пришедшей к нам плате MSI 845E Max2-BLR - ждите обзора) или электронную лампу накаливания для улучшения звука (как на одной из плат AOpen :). Но эти функции рассчитаны на любителей, а вот то, что есть на борту платы Asus P4B533-E, используется практически каждый день.

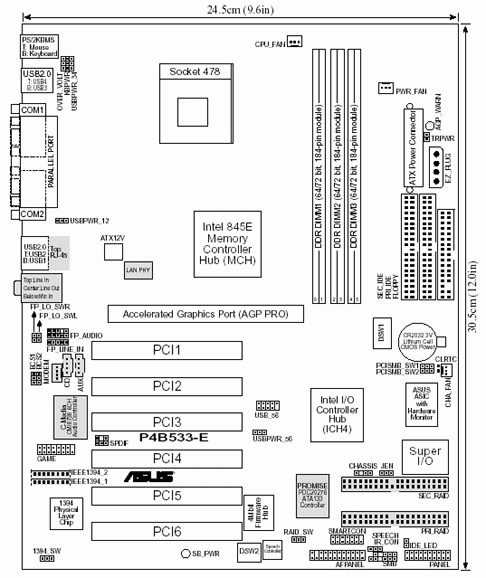

По традиции привожу схему джамперов на плате:

схема взята с электронного руководства, отсутствуют изображения разъемов SD и MS, слота CNR

Традиционно для плат Asustek: P4B533-E имеет на борту большое количество перемычек и dip-переключателей. О некоторых мы уже упоминали: включение/выключение RAID, KBPWR и USBPWR - для включение компьютера от клавиатуры и USB устройств. Теперь перечислим оставшиеся: перемычка сброса настроек биоса CLRTC, включение режима JumperLess - JEN (подробно в разделе "Разгон"), блоки dip-переключателей DSW2 и DSW1 для установки множителя и частоты процессора (подробно опять же в разделе "Разгон"), джампер SPEECH для управления вывода сообщений Asus POST Reporter (на встроенный спикер или на Line-out - установлено по умолчанию), 1394_SW - как вы догадались, для включения/отключения портов Firewire. Кроме этого можно подключить датчик вскрытия системного корпуса. Для этого предназначен соответствующий коннектор CHASSIS (расположен около RAID контроллера).

BIOS

И с этой стороны плата Asus ни в чем не уступает своим конкурентам. Кроме технологии Mylogo2 (для изменения загрузочного изображения) у пользователя в распоряжении функция EZ-Flash, позволяющая достаточно просто прошить биос, не загружая операционную систему; есть функция POST Reporter, позволяющая голосом сообщать о возникших проблемах при старте системы (например, забыли вставить оперативную память); есть возможность изменить язык, на котором пользователь видит настройки биоса (технология Multi-languages BIOS). Поддержки русского языка нет, но по этому поводу я говорил в обзоре Gigabyte 8IEXP - как по вашему должен звучать русский аналог параметра "Precharge to Active" или "AGP Apperture Size"? :)

Первая версия биоса (бета 1002) изрядно тормозила при навигации и установке параметров. После прошивки версии 1008 проблемы со скоростью исчезли.

Биос платы выполнен на основе Award Phoenix и содержит стандартные (для плат Asus) возможности.

Теперь более подробно посмотрим на разделы биоса.
Первое - установка параметров работы памяти.

В распоряжении опытного пользователя есть полный набор инструментов для ускорения подсистемы памяти. Среди возможных значений параметра CAS Latency есть даже значение 1.5T (обычно 2.5T , 2.0T), использование которого вместе с качественной памятью должно дать прирост производительности.

Системный мониторинг

Никаких особых претензий, разве что нет информации о текущем значении напряжении на памяти (Vmem). А как мы помним, очень часто на платах Asus это напряжение было несколько завышено (для большей стабильности). Так же отсутствует предупреждение при перегреве процессора (а вот выключение системы при сильном перегреве есть - сам убедился).

Интересно то, что для реализации функций системного мониторинга Asus установил на плату свою собственную микросхему Asus ASB100-A, которая тесно взаимодействует с программой Asus Probe (впрочем и обычная Motherboard Monitor работает отлично).

Разгон и стабильность

Как и при тестировании 8IEXP, я не смог протестировать работу IEEE1394 и USB2.0 за неимением соответствующих устройств. Но все остальные компоненты платы работали просто отлично.

Смотрим на преобразователь питания - в нем установлены пять конденсаторов емкостью 3300 мкФ и четыре по 1200 мкФ.

Для достижения стабильной работы на высоких частотах у нас есть возможность повысить напряжение на процессоре cо стандартных 1.5V до 1.65V. Изменения производятся с шагом 0.025V. Такой диапазон вполне удовлетворит большинство пользователей. Тем более, что повышение напряжения на 10% это вполне безопасно, и не влечет за собой негативных последствий. А для серьезных оверклокеров инженеры Asus подготовили приятный сюрприз - около процессорного сокета есть джампер OVERVOLT, с помощью которого верхняя планка Vcore поднимается до 1.8V При этом шаг изменения остается прежний - 0.025V.

Хочу отметить следующий момент - плата завышает напряжение на процессоре на 0.1V.

Изменение напряжения осуществляется через настройки биоса.

Кроме разгона процессора, пользователь может управлять тактовой частотой памяти. Для этого предусмотрен параметр CPU/Memory Frequency Ratio. Доступные значения: 1:1 и 3:4 - для системной шины 100-132 Мгерц и 1:1 и 4:3 - для частот FSB 133 Мгерц и более.

Такой набор параметров устроит большинство пользователей. Во-первых, если процессор хорошо разгоняется, т.е. FSB легко превышает 133 Мгерц, то наиболее производительным режимом будет 1:1.
Во-вторых, если процессор разгоняется относительно плохо (например, процессор Pentium4 2.0A и другие процессоры с большим коэффициентом умножения), то есть смысл установить частоту FSB менее 133 Mhz и задействовать множитель CPU/MEM = 3/4. В этом случае возросшая пропускная способность памяти значительно повысит общую производительность системы.

Пример: система с процессором Pentium 4 1.8A (Northwood) разогнана до частоты 2.7 Ггерц (т.е. частота системной шины 150 Мгерц). При этом производительность в тесте Quake3 640x480 (Fastest) составляет ~326fps (тайминги работы памяти 2-3-6-3). Отлично.

Теперь устанавливаем частоту FSB = 125 Мгерц и задействуем соотношение CPU/MEM = 3/4. При этом частота памяти составляет 166 Мгерц, что соответствует PC2700 (или DDR333). Запускаем Q3 и получаем те же самые ~326fps. Правда, я повысил тайминги на памяти до 2.5-3-6-3 и увеличил Vmem до 2.7V, поскольку использовал качественную PC2100 память. А если использовать честную PC2700 память, то можно установить более низкие тайминги и получить значительно большую прибавку производительности.

И в завершении эксперимента устанавливаю частоту FSB=132 Мгерц, оставляю соотношение CPU/MEM = 3/4. В этом режиме память работает на частоте 176 Мгерц (что соответствует DDR352), правда, для достижения стабильности повышаю напряжение Vmem до 2.9V.
Запускаю Q3 Fastest и получаю 365fps!, при этом пропускная способность памяти следующая:

К моему большому сожалению на плате P4B533-E не реализовано соотношение CPU/MEM = 3:4 для частот более 133 Мгерц. На практике это означало бы неофициальную поддержку DDR400, правда, для этого придется установить частоту FSB=150. Но мой процессор как раз и работает на такой частоте!
Тем более, что на рынке есть платы с поддержкой этой функции. Это Albatron PX845E Pro II и Abit BD7-II.

Впрочем, этот момент важен только для любителей выжать максимум производительности из системы.

Итак, как вы уже поняли, плата P4B533-E позволяет увеличивать напряжение на памяти. Доступные значения: 2.6V, 2.7V и 2.9V.

Кроме того плата позволяет увеличить напряжение на шине AGP. Доступные значения: 1.5V, 1.6V и 1.7V.

При работе на повышенных частотах очень важно, чтобы частоты шин PCI и AGP, по возможности, не отклонялись от стандартных 33 и 66 Мгерц соответственно. Прежде всего это важно для корректной работы жестких дисков (а для плат с RAID контроллерами это важно еще больше). Так вот, плата P4B533-E имеет возможность установки фиксированной частоты на шинах PCI и AGP. Данный параметр варьируется с 33/66 до 52/105 Мгерц соответственно.

Итак, за возможности разгона нашей плате можно ставить твердую оценку "отлично". На практике это позволило выжать максимум из моего процессора Intel Pentium 4 1.8 Ггерц (Northwood). Итоговая частота FSB составила 150 Мгерц; в результате процессор работал на частоте 2.7 Ггерц.

На плате 8IEXP этот процессор также совершенно стабильно работал на такой частоте, но только при использовании программы EasyTune4. То есть, приходилось грузиться на меньшей частоте и уже в Windows повышать Vcore и FSB.

Вывод: для разгона процессоров Pentium4, плата Asus P4B533-E приспособлена очень хорошо. Но, честно говоря, в ассортименте Asus есть плата, обладающая более мощными средствами разгона. Это P4B533-V на чипсете i845G, которая, помимо неофициальной поддержки DDR333, имеет возможность установить Vcore (напряжение на процессор) до невероятной отметки = 1.95V. Правда, для исключения возможной внутренней конкуренции, с платы P4B533-V была изъята поддержка RAID контроллера и последовательной шины Firewire (зато на плате есть встроенное видео).

Производительность

В качестве противников для нашей платы, естественно, была выбрана плата 8IEXP.

В тестовой системе было использовано следующее оборудование:

• Процессор Intel Pentium 4 1.8GHz (Northwood);
• Видеокарта InnoVision Tornado GeForce4 MX440 на чипе NVidia GeForce4 64Mb (NVIDIA Detonator v28.35);
• Звуковая карта Creative Live 5.1;
• Жесткий диск IBM DTLA 307030 30Gb;
• 256 Мбайт PC2100 DDR SDRAM производства Samsung;
• Корпус Inwin506 с блоком питания PowerMan 250W;
• Операционная система Windows 2000 English;

Результаты синтетических тестов:

Тесты реальных приложений:

Тесты игровых программ:

Практически во всех тестах наблюдается одна и та же картина: плата Asus P4B533-E превосходит по скорости работы своего конкурента. При этом особенно приятно отметить, что частота FSB устанавливается платой очень точно, без какого-либо завышения.

Выводы

Плата Asus P4B533-E мне очень понравилась. Высокая стабильность работы, отличная производительность, и, наконец, просто великолепные возможности разгона. Кроме того, плата обладает очень широкими возможностями расширения, полным набором фирменных технологий Asustek, и, конечно же, богатой комплектацией.

Есть конечно недостатки, но они не касаются самой платы, а касаются политике Asus в области ценообразования. Плата довольно дорога, прежде всего для отечественного покупателя.

Возвращаясь к вопросу о выборе платы на i845E или на i845G. Применительно к ассортименту Asus ситуация следующая: компьютерному энтузиасту и оверклокеру больше подойдет плата Asus P4B533-V на чипсете i845G. Более спокойному пользователю для серьезной работы отлично подойдет плата Asus P4B533-E на i845E, тем более что она сделана на чипсете поддерживающим новые процессоры Pentium4 c технологией HyperThreading.

Заключение

• Богатая комплектация;
• Отличная производительность;
• RAID контроллер и встроенный 6-и канальный аппаратный звук;
• Поддержка интерфейса USB2.0 и IEEE-1394 (Firewire);
• Встроенный сетевой контроллер;
• Мощные средства разгона;
• Технология Q-Fan (и прочие фирменные технологии Asustek).

• Скудное руководство пользователя;
• Цена.
