DFI 925X-T2 на Intel 925X Alderwood

DFI 925X-T2
Чипсет	Intel 925X Alderwood
Процессор	LGA775 Pentium 4 FSB 800533МГц HyperThreading
Память	DDR2 400533
HDD	1x UltraDMA/100 4x SerialATA(RAID)
Дополнительно	2 IEEE-1394 Звук Intel HDA 8 USB 2.0 2x Gigabit Ethernet
Цена:	~225$ (Pricewatch.com)

Нельзя сказать что выход платформы Intel Pentium4 LGA775 обошелся без трудностей и накладок. Тут и проблемы с южным мостом ICH6, и скептическое отношение пользователей к новой конструкции сокета, а также значительное завышение цен на новые продукты. От себя отметим, что большинство материнских плат побывавших в нашей лаборатории имели те или иные проблемы (причем одна из последних плат, одной известной компании, просто отказалась стартовать). К сожалению проблемы не обошли стороной и новейшую плату DFI 925X-T2 на чипсете i925X. Фактически на систему с этой платой мы не могли установить Windows XP в течении целого дня! На определенном этапе установки выскакивало сообщение об ошибке в драйвере PCI.SYS и установка прекращалась. Нечто подобное мы встречали на плате MSI 915P Neo2, но там проблему удалось победить отключением встроенного сетевого контроллера.

Что касается DFI, то отключение всех PCI устройств не принесло успеха. Последняя надежда была на встроенный IDE контроллер. Я подключил к плате SerilalATA жесткий диск, и Windows XP был установлен. Причем, подключенные ParallelATA диски работали без каких-либо проблем. Что же, будем надеяться что эта проблема связана с недоработками биоса, и в будущем будет устранена.

Но если не считать проблем с ParallelATA дисками, то плата DFI 925X-T2 представляет весьма интересный high-end продукт: богатейшая комплектация, очень мощные возможности расширения и неплохой набор функций для разгона. Также отметим одну уникальную функцию: некоторые элементы платы (например слоты расширения) окрашены особой краской, которая светится в ультрафиолете.

Спецификация DFI 925X-T2

Коробка

Плата упакована в гигантскую коробку (кстати ее вес превышает 4 килограмма).

Понятно, что для удобной переноски пластиковая ручка просто необходима.

Комплектация

• Материнская плата
• CD диск с ПО и драйверами
• Один аэродинамический ATA-100 шлейфа, аэродинамический FDD шлейф
• Два SerialATA кабеля + переходник питания (два разъемов)
• Руководство пользователя на английском языке + краткая инструкция по установке
• Панель FrontX ( дополнительный порт Firewire, диагностические светодиоды, SP-DIF Out, коннектор SerialATA )
• Брекет с дополнительным портом COM
• Переходник SerialATA=>ParallelATA + кабель питания
• Наклейка с логотипом "LanParty" + пакетик с термопастой
• Заглушка на заднюю панель корпуса
• Дискета с драйверами к SerialATARAID контроллеру ICH6R.
• Сумка для переноски системного блока - PCTransport
• Набор стяжек и хомутов

Все компоненты внутри большой коробки, находятся в своих собственных коробочках. Во-первых это PCTransport - сумка для переноски компьютера. Если плата DFI 925X-T2 позиционируется для любителей сетевых вечеринок, то сумка будет им просто необходима.

А вот как сумка выглядит в "рабочем состоянии":

Далее - в отдельной коробке лежит 5" панель FrontX, которая позволяет вывести на переднюю панель корпуса следующие коннекторы: SerialATA, Firewire (IEEE1394), диагностические индикаторы и выход SP-DIF.

В сборе панель выглядит следующим образом:

Отметим, что черная панель имеет закрывающуюся крышку такого же цвета. Это сочетание позволяет не нарушать внешний вид черного корпуса. А что делать обладателям светлых корпусов не совсем понятно, но вполне возможно DFI будет комплектовать платы панелями разных цветов. Еще непонятно отсутствие панельки для FrontX с двумя портами USB2.0, которая была в предыдущих продуктах серии LanParty.

Еще один элемент комплектации - переходник SerialATA=>ParallelATA, который позволяет подключать ParallelATA к разъемам SerialATA.

Для этого, на платке установлен переходной мост Sil3611. Также отметим необходимость устройства во внешнем питании (белый разъем установлен справа). Поэтому в комплект входит соответствующий переходник питания.

Далее - в комплект платы DFI 925X-T2 входят два аэродинамических шлейфа.

Причем по сравнению со шлейфами из платы DFI LanParty Pro875B на чипсете Intel 875P Canterwood их качество заметно ухудшилось.

Еще один элемент комплектации - набор стяжек, и хомутов для наведения порядка среди массы кабелей и проводов внутри корпуса.

Напомню, что впервые стяжками и хомутами стали комплектоваться платы серии MAX производства Abit (пример Abit IT7-Max2 v2.0 на чипсете Intel 845PE). Но в последствии от этого компонента в Abit отказались (тоже можно сказать про переходник Serillel).

Остальное содержимое коробок стандартное: два SerialATA шлейфа и соответствующий переходник питания с двумя разъемами, заглушка на заднюю панель и брекет с COM-портом.Кроме этого в коробке можно найти краткое руководство по сборке системы.

Что касается полного руководства пользователя, то оно разбито на две части: "User manual" и "Features". В первой брошюре есть описание всех коннекторов и перемычек, а также спецификации платы на нескольких языках (включая русский - налицо пристальный интерес компании DFI к нашему рынку. Во второй брошюре очень краткое описание утилит и дополнительного ПО, а также руководство по созданию и управлению RAID массивами.

К большому сожалению ни в той, ни в другой книжке отсутствовало описание настроек биоса. Поэтому качество и детальность описания пришлось проверять по pdf-файлу, скачанному с сайта компании. Так вот, к содержимому руководства претензий не возникло: все разделы описаны грамотно и подробно.

И наконец отметим наличие большой наклейки с логотипом LanParty, пакетика с термопастой, и дискеты с драйверами к RAID контроллеру.

Из дополнительного программного обеспечения, стоит выделить пакет InterVideo: WinDVD и WinRIP (тоже самое есть в комплектации плат Asus серии "Gold"). А на основном диске записан полный пакет драйверов, утилиты DFI для обновления биоса (RadarSyn и WinFlash), а также антивирус McAfee VirusScan. Также с платой идут две 3" дискеты с драйверами к RAID контроллерам HighPoint и ICH5R. Если посмотреть на цену платы и прикинуть цены на отдельные компоненты, то можно придти к выводу, что комплектация в общем соответствует стоимости. Судите сами: в розничном магазине сумка для переноски компьютера стоит порядка 35$, плюс 20$ за панель и 10$ за "круглые" шлейфы. Еще какие-то деньги стоит переходник SerialATA=>ParallelATA. В итоге стоимость самой материнской платы находится в районе 150-160$, что вполне неплохо для продукта на чипсете i925X.

Другое дело, если пользователю плата понравилась, но добавочные компоненты (PC Transport, FrontX) не нужны. Тогда их придется покупать "в нагрузку" с последующей раздачей друзьям и знакомым. И последняя мысль о комплектации: чего по настоящему не хватает, так это ультрафиолетовой лампы с патроном и возможностью подключения к компьютерному блоку питания. Например, когда я получил плату в руки, я совершенно не представлял - где искать такие лампы, сколько они стоят и куда их подключать.

Итоговый вывод: учитывая стоимость платы, за комплектацию можно поставить оценку "5+".

Плата DFI 925X-T2

Дизайн платы оставляет приятные впечатления: разъемы питания установлены по краям платы, а защелки слотов DIMM хоть и близко расположены от слота PCI Express x16, но не мешают установке модулей памяти.

Удобно расположен IDE разъем встроенного контроллера. Причем он ориентирован параллельно плоскости материнской платы.

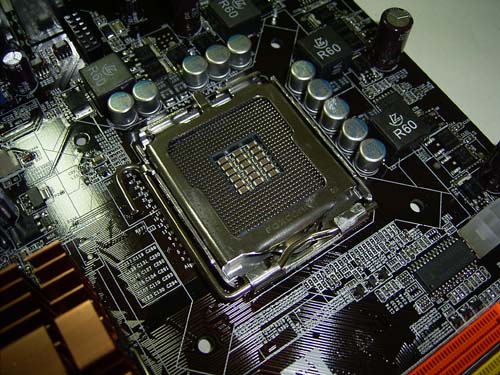

Процессорный сокет имеет стандартное расположение и произведен компанией Foxconn. Вплоть до настоящего момента, только эта компания производит сокеты LGA775 (что, естественно, ведет к удорожанию сокета).

Рядом с сокетом расположен 4х пиновый разъем питания для процессорного кулера (CPU Fan). Впрочем, допускается подключение кулеров с 3х пиновым разъемом.

Кроме CPU Fan, на плате установлено еще четыре подобных разъемов: FAN2 - около слота PCI1, FAN3 - в левом нижнем углу платы, FAN4 - около последнего слота PCI и FAN5 - около северного моста. Отметим, что FAN5 можно использовать для активного охлаждения чипсета, потому что в DFI ограничились только пассивным.

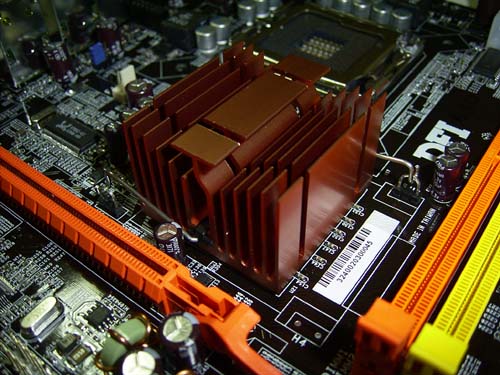

Довольно большой радиатор во время работы системы нагревается весьма сильно.

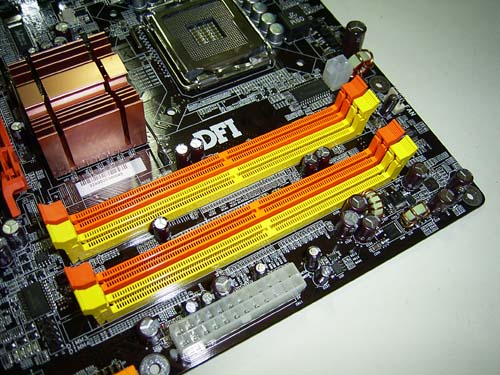

Под северным мостом установлено четыре 240пиновых слота DIMM для модулей памяти DDR2. Они разбиты они на две группы по два слота. Первые два слота относятся к первому каналу контроллера, последние два - ко второму каналу.

Максимальный объем памяти остался равным 4Гбайт. Как только на плату подается напряжение - загорается желтый светодиод Standby Power LED, расположенный около слота PCI1 . Еще один светодиод (DRAM Power LED) расположен около DIMM2 и показывает наличие напряжения на слотах памяти.

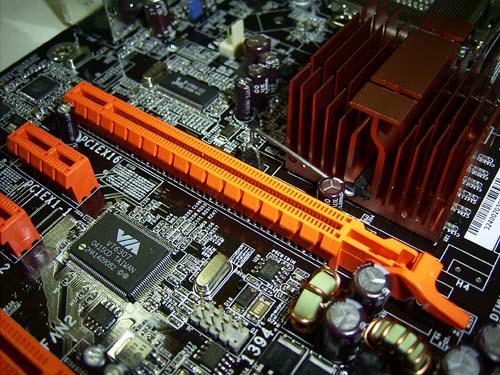

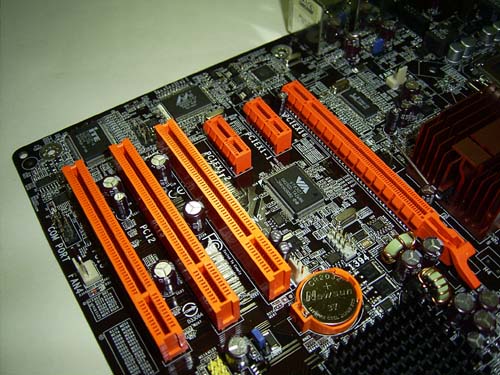

На плате установлен один слот PCI Express x16 с защелкой, который предназначен для видеокарт.

Кроме него на плате DFI 925X-T2 установлено три слота PCI Express x1 и три "обычных" PCI слотов.

Кстати, третий слот PCI Express x1 установлен в весьма необычном месте: в глубине платы (между южным мостом и разъемом FDD).

Очевидно он предназначен для тех карт расширения, которые не имеют выходов за пределы корпуса (например контроллер SerialATARAID).

Возможности расширения

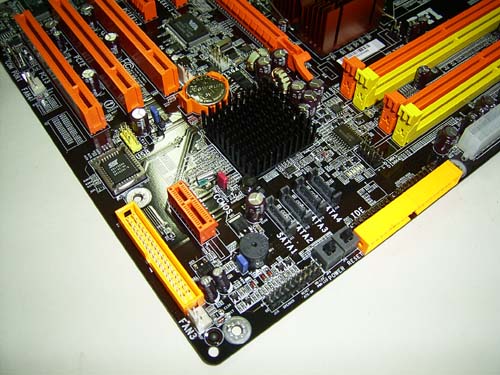

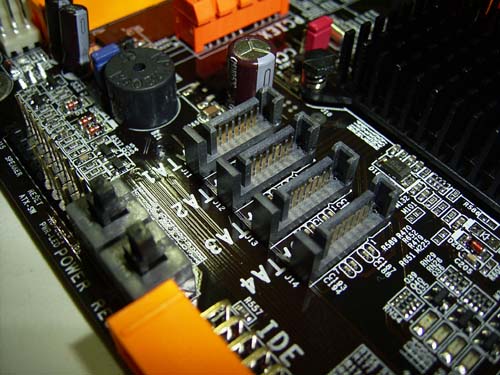

На плате DFI 925X-T2 установлен южный мост ICH6R, с радиатором. В результате плата поддерживает 4 порта SerialATA, и позволяет объединить диски в RAID массивы уровня 0, 1 или MatrixRAID.

Далее - на плате установлено 8 портов USB2.0. Из них 6 портов установлены на задней панели, а еще пара подключаются при помощи брекета (нет в комплекте).

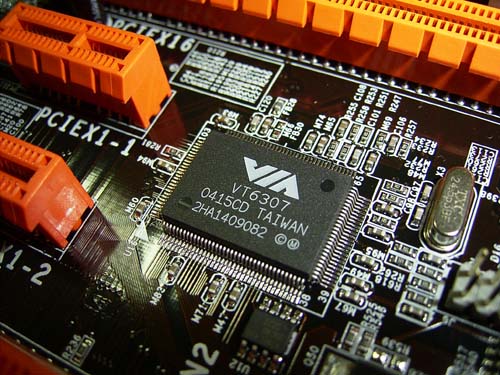

Кроме этого, плата DFI 925X-T2 поддерживает другой вид последовательной шины - IEEE1394 ("Firewire"). Для этого на плату установлен контроллер VIA VT6307.

В результате плата поддерживает 2 порта Firewire: один расположен на задней панели и еще один подключается либо с помощью брекета (нет в комплекте) либо через разъем для панели FrontX (есть в комплекте).

Далее - плата DFI 925X-T2 имеет встроенный восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC880.

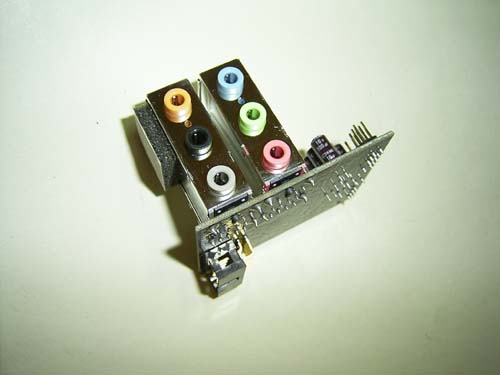

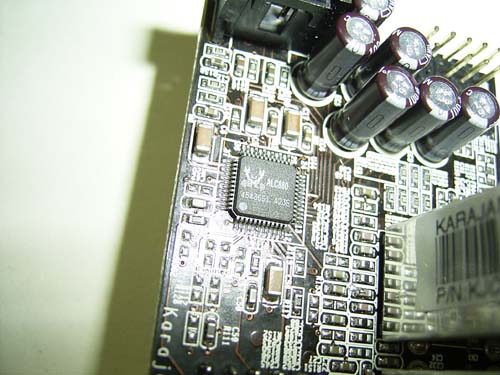

Причем, реализация звука выполнена очень интересно: звуковой кодек и аудиоразъемы находятся на отдельной платке.

Очевидно это сделано с цель уменьшить помехи и наводки от других элементов материнской платы.

Теперь пара слов о сети: на плате установлены два высокоскоростных сетевых контроллера (Gigabit Ethernet). Это Marvell Yukon 88E8053 подключенный к шине PCI Express с пропускной способностью по 500Мбайтс,

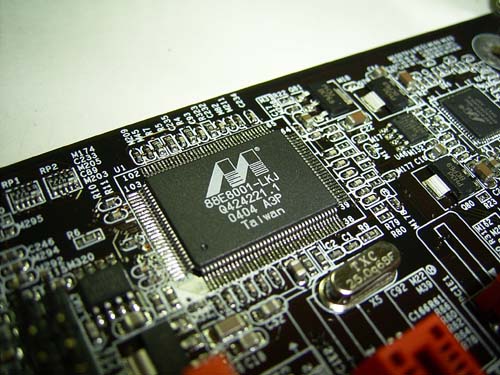

и Marvell Yukon 88E8001 подключенный к "обычной" шине PCI.

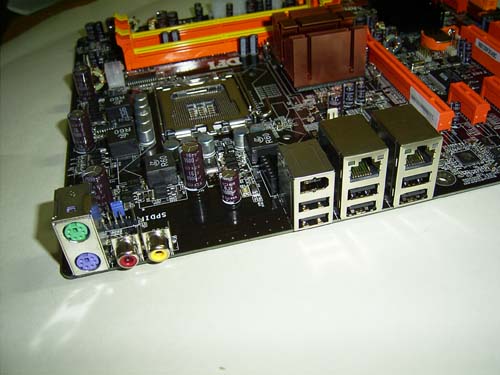

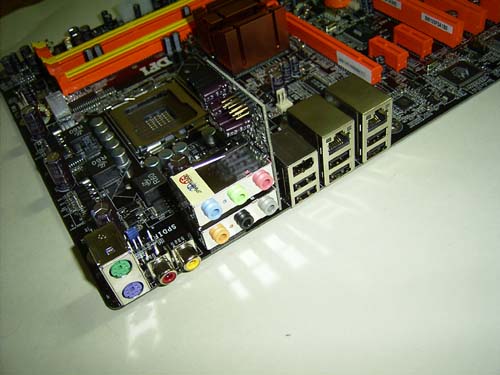

Оба сетевых выхода (RJ-45) расположены на задней панели, которая имеет весьма непривычную конфигурацию.

Как нетрудно заметить - полностью отсутствуют параллельный и последовательные порты, а также GAME-порт. Нет и аудио разъемов, которые подключатся путем установки платки со звуковым кодеком.

Один COM подключается с помощью брекета (есть в комплекте). А вот поддержка устаревшего LPT отсутствует у 925X-T2.

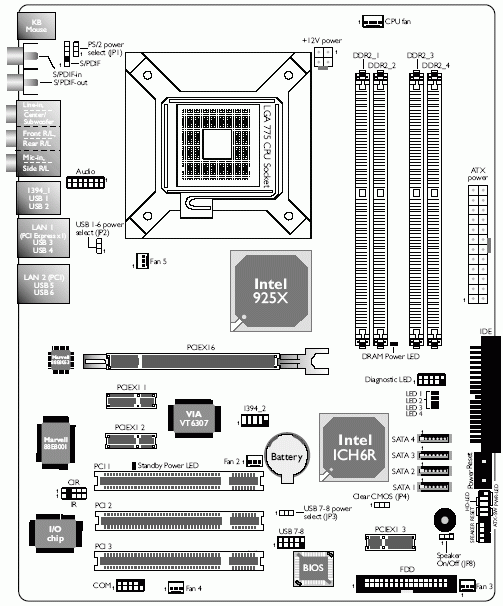

Традиционная схема джамперов на плате:

На плате DFI 925X-T2 установлено пять перемычек: CCMOS - перемычка для обнуления CMOS (расположена около южного моста), JP2, JP3 - для пробуждения системы от USB устройств, PS2 Power - для пробуждения системы по сигналу с клавиатуры или мыши, Speaker - для отключения спикера("пищалки").

Около IDE разъема находятся четыре красных светодиода (Diagnostic LEDs), которые отображают состояние системы при загрузке. И если возникает какая-либо проблема, то по комбинации горящих светодиодов можно определить ее причину. Удобная функция, но количество тестируемых ситуаций всего 16, тогда как семисегментные индикаторы на конкурирующих продуктах отслеживают гораздо больше ситуаций. Кстати, с помощью специальной панельки со светодиодами (есть в комплекте), которая устанавливается в FrontX, можно наблюдать за состоянием системы при закрытом корпусе.

Теперь поговорим о настройках биоса.

BIOS

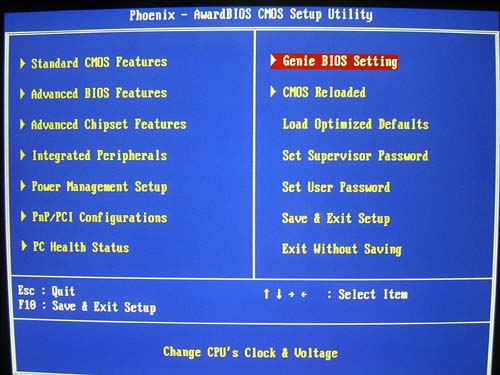

Биос платы DFI 925X-T2 основан на версии Award BIOS Phoenix.

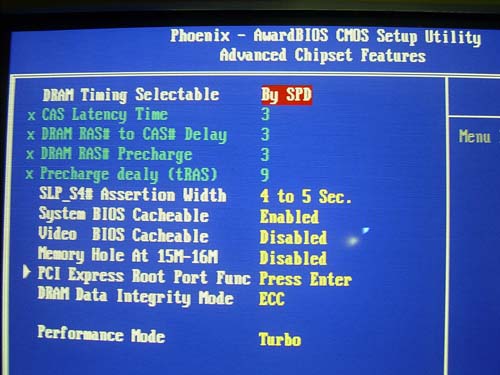

В разделе настроек работы памяти никаких неожиданностей: стандартный набор таймингов ("CAS Latency", "Precharge to Active"(Trp), "Active to precharge" (Tras) и "Active to CMD"(Trcd)).

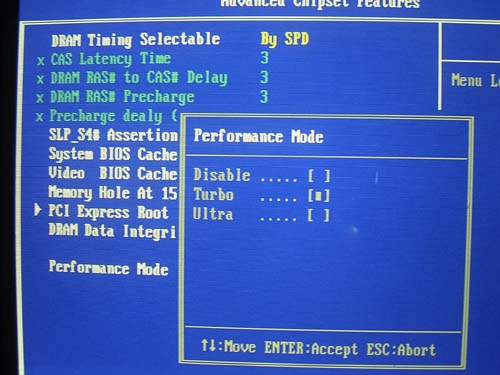

В этом разделе есть интересный параметр "Perfomance Mode", с помощью которого можно либо немного увеличить производительность, либо улучшить совместимость с модулями памяти.

Что касается совместимости, то плата не захотела работать с модулями Kingmax DDR2-533, в режиме DDR2-533. Что бы обеспечить совместимость нам пришлось немного увеличить напряжение на чипсете и установить "Perfomance Mode"="Disable". Впрочем разница в скорости между DDR2-533 и DDR2-400 совершенно незначительна.

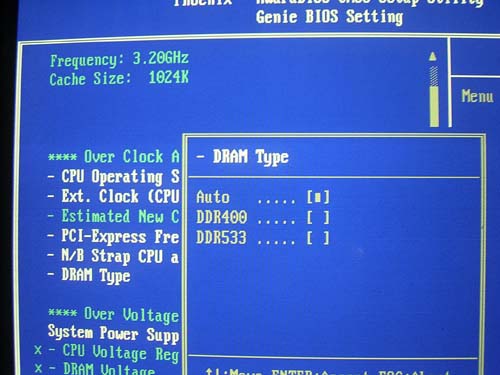

Кстати, параметр отвечающий за установку частоты памяти находится в разделе "Genie BIOS Settings", который посвящен разгону.

Итак, пользователю доступны следующие делители частоты памяти 1:2(DDR2-400) и 2:3 (DDR2-533).

Теперь рассмотрим раздел, посвященный системному мониторингу.

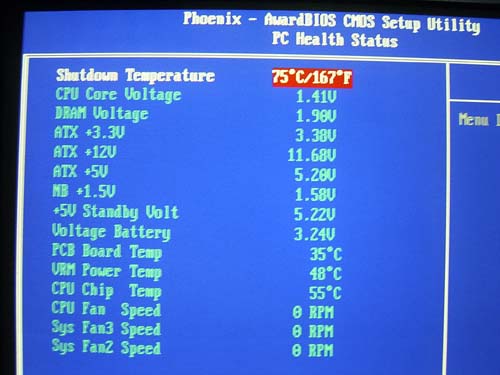

Плата отображает текущие значения температуры процессора и системы, а также температуру модуля питания. Также плата отслеживает скорости вращения трех вентиляторов (из пяти), и уровни напряжений.

К сожалению отсутствует весьма распространенная (и популярная) функция снижения скорости кулера в зависимости от температуры процессора.

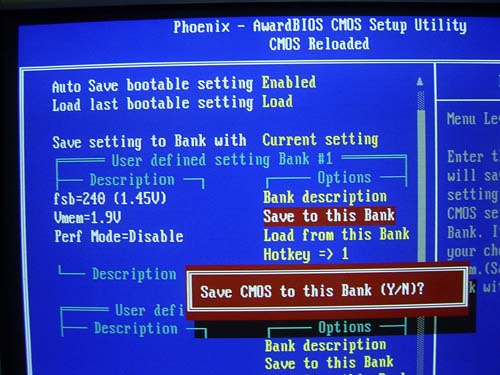

Особенностью платы DFI 925X-T2 ( и вообще всех плат серии LanParty) является функция CMOS Reloaded.

Она позволяет сохранять все настройки биоса в виде профилей. Это очень удобно если системой пользуются несколько человек, и для разных задач. Также функция будет интересна компьютерным энтузиастам: при достижении некоторого сбалансированного набора настроек, их можно сохранить в профиль, и после этого продолжить эксперименты. И если эксперименты закончатся неудачей, то всегда можно загрузить нужные настройки биоса из профиля.

Разгон и стабильность

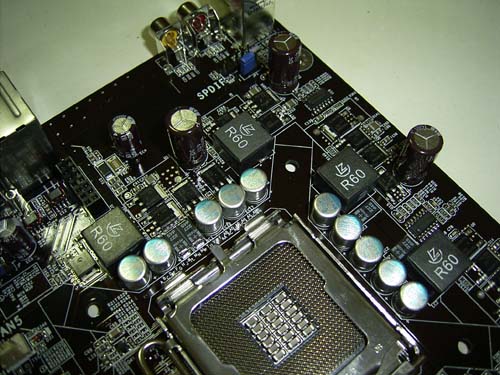

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 4-х канальную схему, в которой установлены четыре конденсатора емкостью 1500 мкФ и 4 по 1000 мкФ, а также множество конденсаторов меньшей емкости.

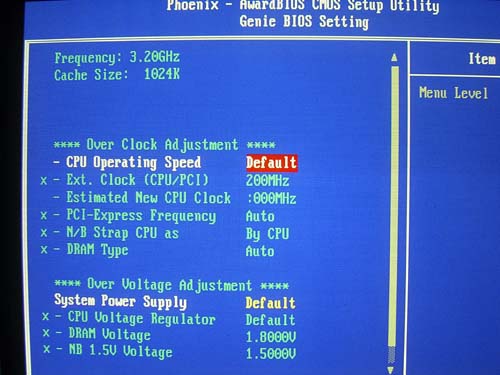

Теперь переходим к рассмотрению функций разгона.

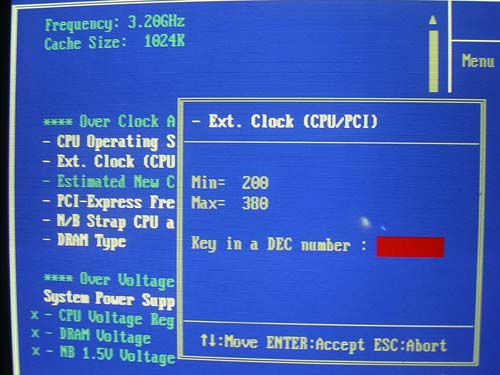

Во-первых, плата DFI 925X-T2 позволяет изменять частоту системной шины в диапазоне от 133200 до 380Мгерц с шагом 1 Мгерц.

Удобно то, что необходимое значение частоты FSB можно ввести с клавиатуры.

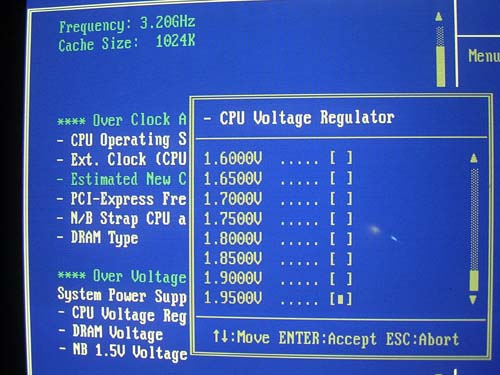

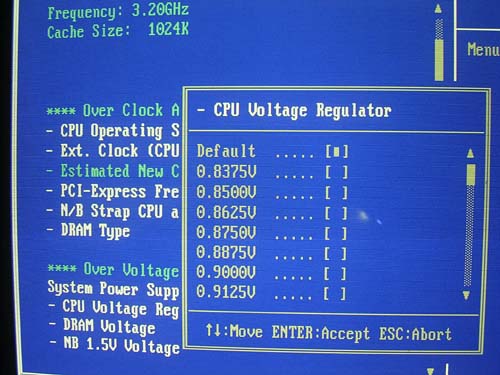

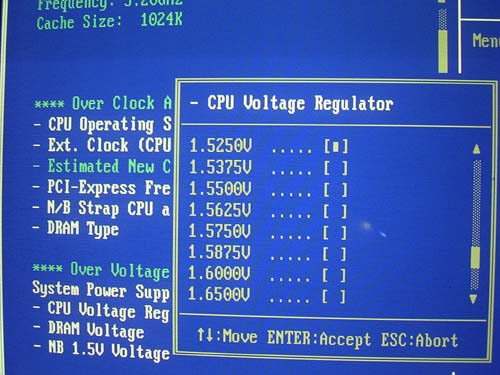

Во-вторых, плата DFI 925X-T2 позволяет изменять напряжение на процессоре(Vcore) в очень широком диапазоне: от 0.8375V (штатное) до 1.95V.

В диапазоне от 0.8375V до 1.6V изменение происходит с шагом 0.0025V, а далее шаг увеличивается до 0.05V.

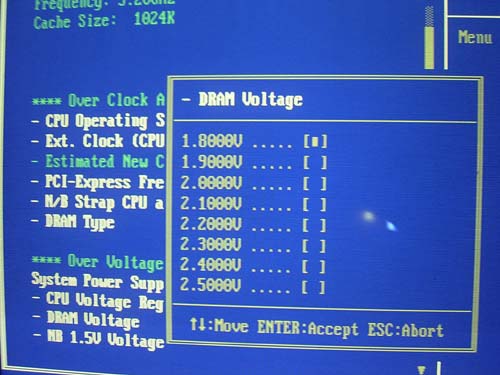

Далее - опытный пользователь может увеличить Vmem c штатных 1.8V до 2.5V (с шагом 0.1V).

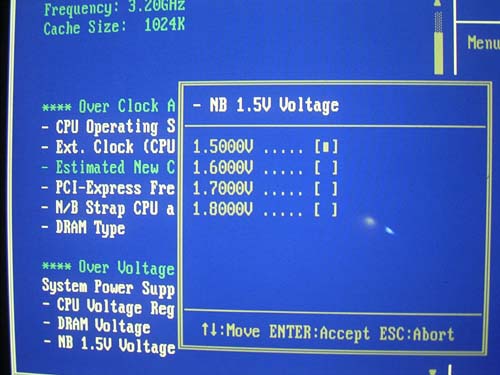

Кроме этого в нашем распоряжении есть функция повышения напряжения на чипсете.

Диапазон изменения от 1.5V до 1.8V с шагом 0.1V.

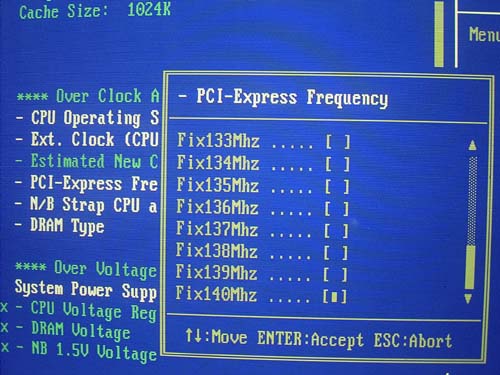

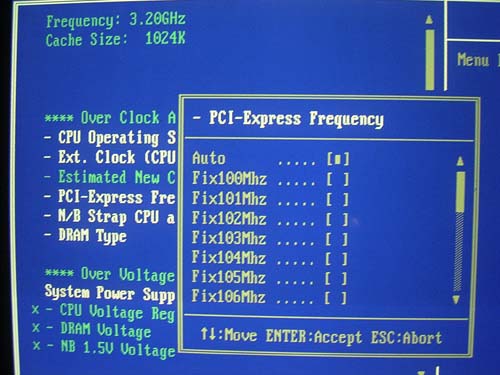

Также есть возможность изменить частоту шину PCI Express, в диапазоне от 100Мгерц до 140Мгерц.

Однако если установить частоту = 100Мгерц (например) то плата отказывается стартовать при высоких частотах FSB. Так что при разгоне лучше забыть о фиксации частоты PCI Express до лучших времен (когда выйдет новая версия биоса с исправлением этой ошибки).

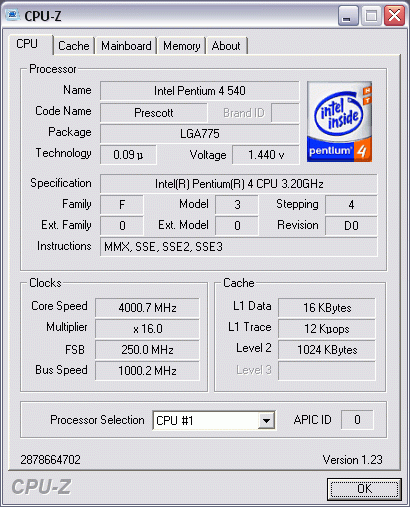

Теперь о разгоне - в этой области плата показала просто великолепные результаты: совершенно стабильная работа на частоте FSB = 250Мгерц (Vcore=1.5V). При этом мы использовали стандартный процессор Pentium4 540 3.2Ггерц степпинга D0 с заблокированным множителем. Поэтому препятствием дальнейшего разгона стал именно он: 4 Ггерц - это технологический предел данного степпинга. Вполне возможно, с использованием процессора с разблокированным множителем мы смогли бы достичь более высоких результатов (по наращиванию частоты FSB).

И наконец отметим, что плата не имеет функции динамического оверклокинга ( столь необходимого для очень горячих процессоров Prescott).

Выводы: плата DFI 925X-T2 показала отличные результаты в области разгона. В результате ее смело можно рекомендовать оверклокерам.

Производительность

При определении стартовой частоты FSB - никаких неожиданностей: плата работает строго на положенных 200Мгерц.

В тестовой системе было использовано следующее оборудование:

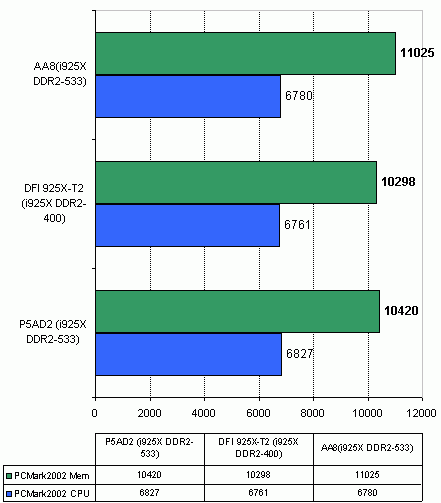

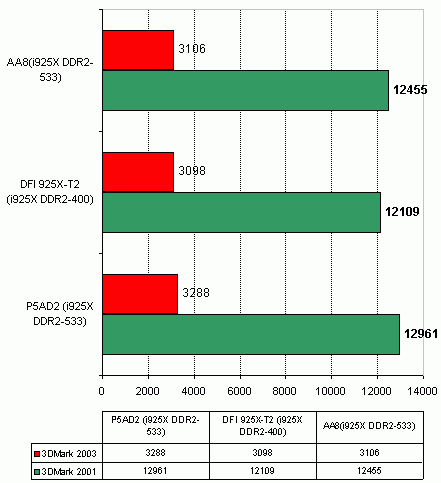

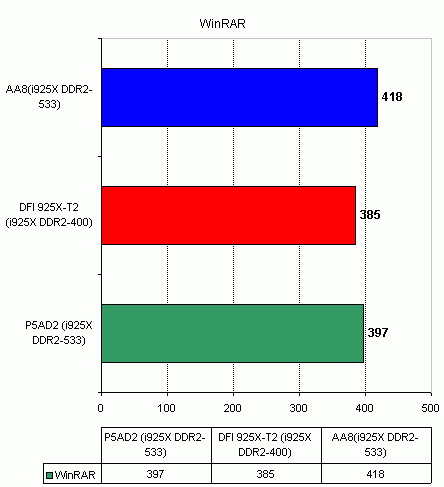

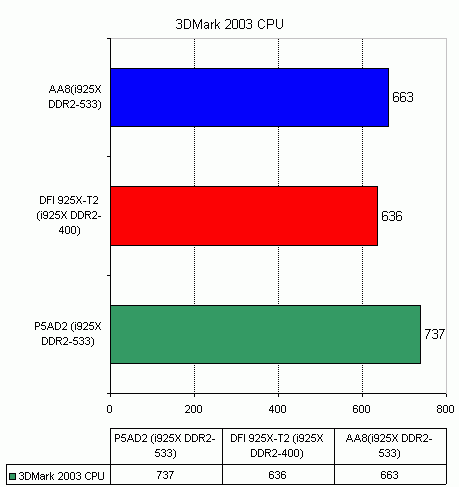

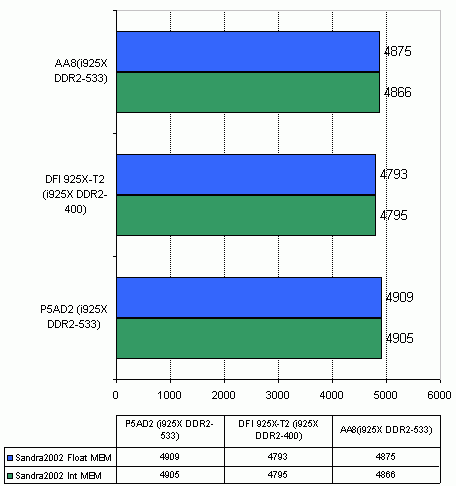

Вначале посмотрим на результаты синтетических тестов.

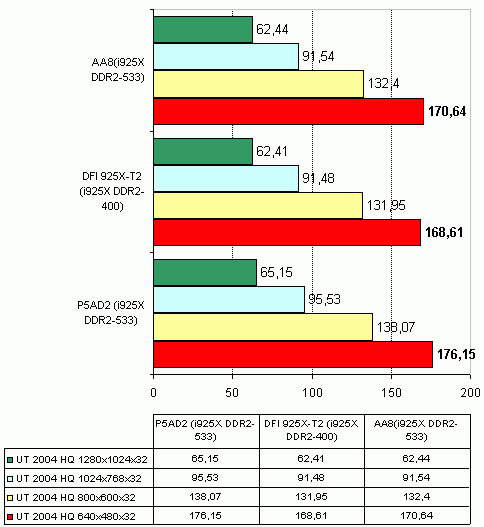

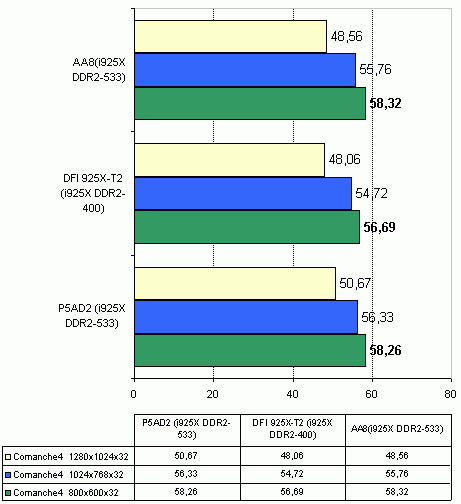

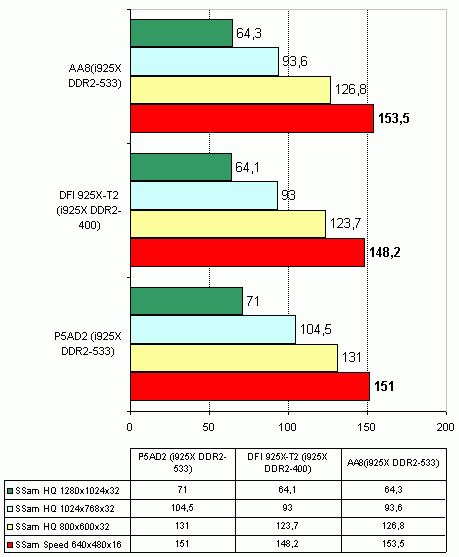

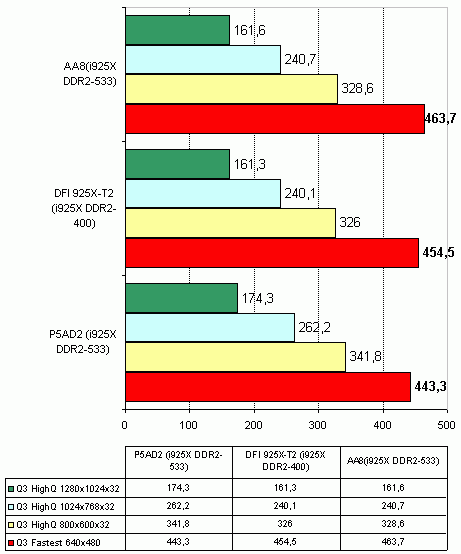

Теперь тесты игровых программ.

Производительность материнских плат на одном и том же чипсете практически одинакова. И i925Xi915P не составляют исключения - скорость платы DFI 925X-T2 находится на уровне аналогичных продуктов. Также не стоит забывать о том, что уровень производительности может меняться вместе с новыми версиями биосов.

Кстати о версиях биоса - один из последних биосов для Asus P5AD2 несколько повышает общий уровень производительности, и в результате чего эта плата уже не выглядит аутсайдером. Точные цифры мы приведем в сравнительном обзоре плат LGA775 (там же будут результаты DFI 925X-T2 с памятью DDR2-533).

Выводы

По большому счету плата DFI 925X-T2 представляет собой большую бочку меда с парой ложек дегтя. Одна большая ложка- плата не работаетне устанавливает Windows на ParallelATA диски (впрочем работает с ParallelATA без проблем, если загрузка осуществляется с SerialATA диска). Есть и мелкие недостатки, которые касаются недоработок в биосе.

Зато при вполне разумной ( для high-end уровня) плата имеет массу плюсов. Это богатейшая комплектация, хорошие возможности расширения и отличный набор функций для разгона. Что касается цены, то если подсчитать стоимость комплектации, то сумма в 225$ не кажется сильно завышенной. Также следует подчеркнуть массу моментов, которые выгодно отличают DFI 925X-T2 от других плат. Это ультрафиолетовая окраска, расположение звукового кодека на отдельной платке и функция DFI CMOS Reloaded.

По последним информации с Тайваня, представители компании DFI продемонстрировали руководству 3DNews успешный процесс установки Windows на ParallelATA жесткий диск. А все мои попытки установить Windows на P-ATA к успеху не привели ( например мы обновили биос на версию 925LD728). В результате я могу сделать вывод, что либо была продемонстрирована новая ревизия платы DFI 925X-T2, либо (что более вероятно) наш тестовый экземпляр платы оказался чуть-чуть бракованный. Например проблема могла быть в бракованном южном мосте Intel ICH6R. Итоговый вывод: наверняка когда платы DFI 925X-T2 попадет в магазины, они будут свободны от вышеописанной проблемы.

Заключение

Плюсы:

• Высокая стабильность и хороший уровень производительности.
• Поддержка SerialATARAID (4 канала; ICH6R)
• Встроенный 8-и канальный звук и два сетевых контроллера (Gigabit Ethernet).
• Поддержка интерфейса USB2.0 (8 портов) и IEEE-1394 (Firewire; 2 порта).
• Фирменная технология DFI (CMOS Reloaded, RadarSync).
• Очень богатая комплектация (PCtransport, FrontX, переходник SATA=>PATA, набор стяжек).

Минусы:

• Пассивное охлаждение чипсета

Особенности платы:

• Отличные результаты разгона процессора и памяти.
• Нет портов LPT и GAME.
• Необычное расположение третьего слота PCI Express x1
• Звуковой кодек расположен на отдельной платке.
• Ультрафиолетовая окраска отдельных элементов
