Gigabyte 7VAXP на чипсете VIA KT400

Производители первого эшелона предпочитают выпускать несколько моделей материнских плат на одном чипсете. В результате для каждой группы пользователей предназначена специальная модель. Таким образом охватывается весь возможный спектр потенциальных покупателей, которым предоставляется широкий выбор плат от самых дешевых и простых, с минимумом функций, до самых дорогих и "навороченных".

Компания Gigabyte твердо придерживается этого принципа. Практически сразу после объявления чипсета KT400 компания анонсировала 3 модели:

• 7VAXP - модель high-end класса, оснащенная RAID и FireWire-контроллерами. Кроме того эта модель имеет поддержку сети, 6-канального звука и возможность подключения считывателей различных смарт-карт;
• 7VAX - выполнена на той же PCB, что и 7VAXP, но не имеет поддержки смарт-карт, не содержит RAID и FireWire контроллеров;
• 7VA - самая простая и дешевая модель с базовой функциональностью. Имеет несколько иной дизайн PCB.

Стоит отметить, что все перечисленные модели обладают поддержкой последовательной шины USB 2.0 (6 портов), поскольку она встроена в южный мост VT8235.

Понятно, что наибольший интерес представляет плата 7VAXP, которую мы и рассмотрим. Однако, в конце обзора я скажу пару слов и о плате Gigabyte 7VA.

Спецификация Gigabyte 7VAXP

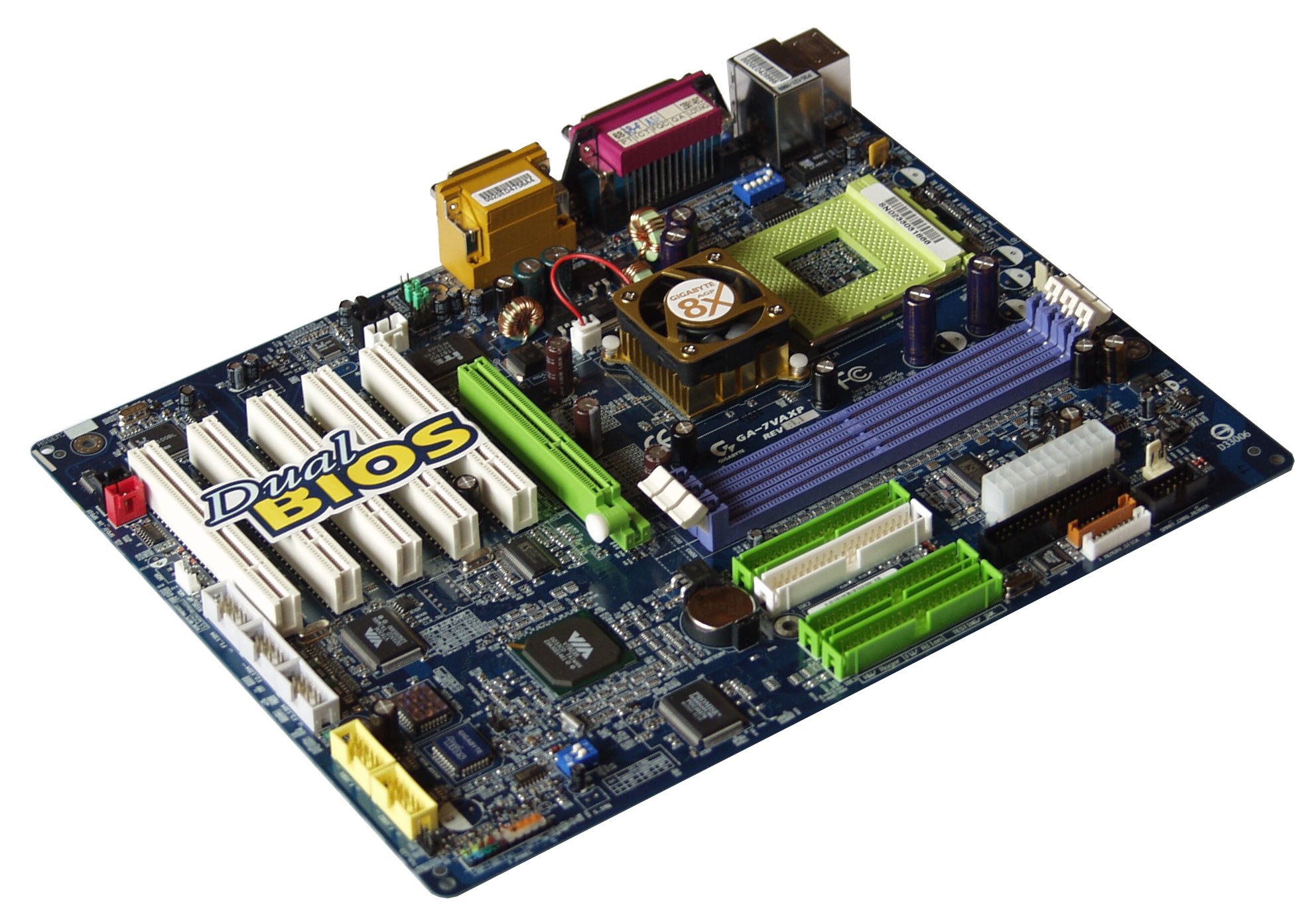

*1984x1386, 373 кб

Gigabyte 7VAXP
Процессор	- Поддержка процессоров AMD формата Socket-A (Athlon /Duron); - Поддержка частот FSB 200/266MHz/333Мгерц *
Чипсет KT400	- Северный мост VT8377 - Южный мост - VT8235 - Шина между мостами - V-Link 2.0 (533Мбайт/с)
Системная память	- Три 184-контактных слота для DDR SDRAM DIMM - Максимальный объем памяти 3GB DDR SDRAM - Поддерживается память типа PC1600/PC2100/PC2700/PC3200 **
Графика	- Слот AGP, поддерживающий режим 2x/4х/8x
Возможности расширения	- Пять 32-битных слотов PCI 2.2 - Шесть портов USB 2.0 (два встроенных и четыре внешних порта) - Три порта IEEE1394 (Firewire) - Встроенный звук AC'97 v2.2 - Сетевой контроллер RTL8100BL
Возможности для разгона	- Изменение напряжения на процессоре, памяти, чипсета и AGP; изменение множителя - Изменение частоты FSB от 100 до 200 MHz с шагом 1 MHz
Дисковая подсистема	- Интегрированный UltraDMA IDE контроллер (2 канала UltraDMA133/100/66/33 Bus Master IDE с поддержкой до 4 ATAPI-устройств) - Дополнительный IDE Raid контроллер (Микросхема Promise PDC20276, 2 канала IDE, поддерживающие протоколы ATA33/66/100/133 & RAID 0, 1 с поддержкой до 4 ATAPI-устройств - Поддержка LS-120/ZIP/ATAPI CD-ROM
BIOS	- 2x2MBit Flash ROM - Award BIOS v6.00PG с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus - Технология DualBIOS (две микросхемы биоса)
Разное	- Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры - Инфракрасный порт (встроенный IrDA TX/RX разъем) - Индикатор питания на плате - STR (Suspend to RAM) - SPDIF In/Out - Поддержка Smart Card Reader: PS/SC совместимый Smart Cards Reader - Поддержка Secure Digital Reader и Memory Stick Reader
Мониторинг	- Отслеживание температуры процессора и чипсета, напряжения, скорости вращения вентиляторов
Управление питанием	- ACPI/APM - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
Питание	- Стандартный 20-пиновый разъем питания ATX (ATX-PW)
Размер	- ATX форм-фактор, 305mm x 234mm (12" х 9.20")

* - сразу прошу обратить внимание на то, что частота системной шины у плат GA-7VA, 7VAX(P) - официальная. Хотя и чипсет KT333, и чипсет KT400 поддерживают шину 166Мгерц, но это первый случай на моей памяти, когда производитель материнских плат гарантирует работу на этой частоте. Единственная пометка в руководстве пользователя заключается в предупреждении о работе только в синхронном режиме (т.е. частота работы памяти тоже = 166Мгерц).

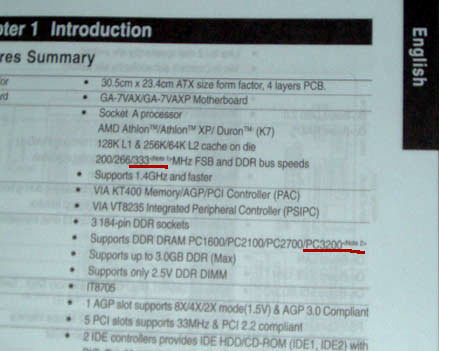

** - о поддержке PC3200. Гарантируется стабильная работа только с модулями, сертифицированными в Gigabyte. Краткий список включает в себя модули производства Samsung, Apacer и Mircon (у всех CL=3, либо CL=2.5).

Коробка

Читайте также. На чипсете KT400: Asus A7V8X Asus A7V8X DFI AD77 Infinity DFI AD77 Infinity Shuttle AK37GTR Shuttle AK37GTR

Комплектация

Коробка, классического для Gigabyte дизайна, имела следующее содержимое:

• Материнская плата;
• CD диск с ПО и драйверами;
• Брекет с 4 дополнительными портами USB;
• Брекет с 3 дополнительными портами IEEE1394;
• Два ATA-133 шлейфа, ATA-100 шлейф, FDD шлейф;
• Планка с аудио-выходом;

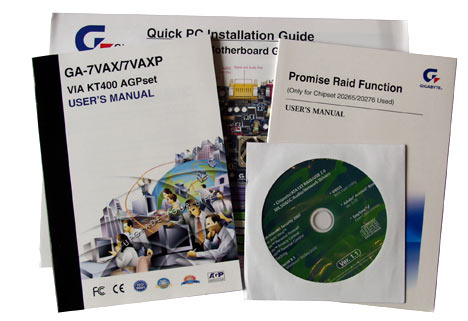

• Руководство пользователя на английском языке + краткая инструкция по установке;
• Руководство по настройке RAID массива (для платы с RAID контроллером).

Честно говоря, я бы предпочел коробку с ручкой наподобие той, в которой была плата Gigabyte 8IEXP. Но, это уже дело вкуса. А так претензий к комплектации не возникло. В руководстве пользователя я даже нашел раздел, посвященный настройкам биоса, который напрочь отсутствовал у предыдущих плат этого производителя.

Краткое руководство пользователя - стандартное. Это сложенный вчетверо большой лист качественной бумаги, на котором описаны все основные этапы сборки системы. При этом каждый этап сопровождается четкой фотографией.

Очень понравилось наличие руководства пользователя по созданию и управлению RAID массивами.

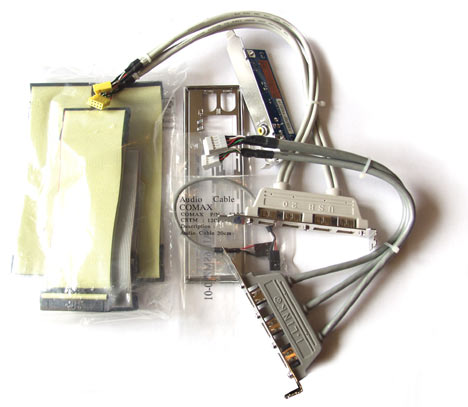

И, наконец, подходит очередь брекетов: один содержит 4 порта USB 2.0, другой - 3 порта IEEE1394 ("Firewire").

В коробке были обнаружены наклейки на заднюю стенку корпуса и наклейка с логотипом Gigabyte. Кроме этого не забудем отметить брекет с SPDIF выходом (кстати, под цвет платы - синего цвета).

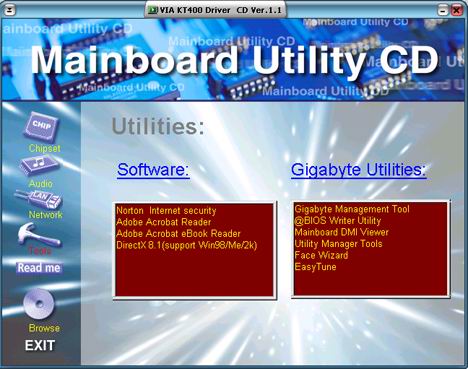

Что касается содержимого компакт-диск, то на нем записаны все необходимые для работы драйвера (кстати версии сервис-пака VIA 4-in-1 очень старые - 4.38 и 4.41(а); рекомендую устанавливать либо 4.42 либо 4.43), а так же программное обеспечение (Acrobat Reader и Norton Internet Security & Norton Personal Firewall). Кроме этого, на диске есть набор утилит Gigabyte: FaceWizard, EasyTune и @BIOS (о них мы не раз подробно рассказывали). Все это оформлено в виде достаточно удобной оболочки.

Взяв плату в руки

Внешний вид у платы Ga-7VAXP просто супер - традиционный текстолит синего цвета, уже ставшие привычные закругленные края, увесистый кулер на чипсете, процессорный сокет салатного цвета с металлической защелкой. Да что говорить - смотрите сами.

*1984x1605, 812 кб

В раскраске платы преобладают синие и зеленные оттенки. В частности резко позеленел AGP слот :). Впрочем, хватит лирики. Прозрачные корпуса, либо с окнами продаются у нас крайне редко, чтобы уделять повышенное внимание внешнему виду плат.

Устанавливаем плату в корпус - мешают большие размеры платы (30см на 23.5 см) и неудобное расположение разъема питания. Причем, если вы не используете дисковод и ридеры смарт-карт, то подключать кабели питания более-менее удобно. Но стоит попробовать подключить FDD шлейф - сразу вспоминаешь нехорошие слова.

Теперь посмотрим на процессорный сокет - никаких претензий. Все конденсаторы и прочие элементы отодвинуты на приличное расстояние и не мешают установке крупных кулеров. В частности я без труда установил Igloo 2400. Единственный трудный момент возник при установке модифицированного Tt Volcano 9 - несколько мешал кулер на чипсете.

кулер с чипсета, пришлось временно снять

При установке крупногабаритного кулера затрудняется доступ к блоку dip-переключатлей CK_RATIO, который предназначен для выбора множителя процессора.

Под зубьями сокета есть специальные предохранительные полоски - это хорошо. Так же мне понравилось удаленность сокета от края плата. Это позволяет без проблем снимать кулер, когда плата уже установлена в корпусе. Кстати, последнюю неделю я только этим и занимался, поскольку готовил следующую часть сравнительного обзора по кулерам для SocketA. Для этого тестирования плата была выбрана не случайно - вся линейка Ga-7VA, GA-7VAX(P) поддерживает внутренний термосенсор процессоров Athlon XP. Единственное неудобство, с которым я столкнулся - невозможность настроить Motherboard Monitor для снятия показаний с этого датчика. Поэтому пришлось пользоваться встроенным мониторингом программы Gigabyte EasyTune4.

Рядом с процессорным сокетом установлен северный мост чипсета, который охлаждается кулером. То, что это кулер, нет никаких сомнений - увесистый радиатор золотистого цвета, на котором установлен многолопастный вентилятор. Все это дело венчает декоративная решетка с эмблемой "Gigabyte AGP 8x". Одним словом - круто, вот только хардкорные оверклокеры будут недовольны тем, что питается кулер от двухпинового разъема, что означает невозможность установки своего собственного кулера.

А вот любители тишины могут спокойно отключить кулер на чипсете или даже снять вентилятор (последний прикручен четырьмя винтами). Я так проработал пару дней и не заметил никаких сбоев в работе.

Под чипсетом установлены 3 слота DIMM фиолетового цвета (сразу вспомнились материнские платы производства Jetway, в частности S447 на чипсете Sis 645 :). Максимальный объем памяти составляет 3 Гбайт. При этом, как я уже говорил в разделе "спецификация", платы Gigabyte на KT400 официально поддерживают DDR400 память.

Интересно, что я не встретил в рекуводстве пользователя ограничения на количество DDR400 модулей в системе (например, у Asus A7V8X KT400 ограничение было - только один такой модуль в системе). На практике была испробована следующая комбинация : один модуль PC3200 и один модуль PC2700 (оба производства Samsung) - отлично работали на частоте 200Мгерц (правда, при напряжении Vmem =2.8V).

Еще один плюс - на плате Ga-7VAXP есть светодиод, следящий за наличием питания на плате (он расположен около разъема питания; к сожалению, имеет очень маленькие размеры).

Под слотами памяти установлены разъемы встроенного IDE контроллера. Между разъемам есть промежутки для более удобного подключения шлейфов. Эту задачу облегчает тот факт, что разъемы окрашены в разные цвета.

Еще ниже расположены IDE разъемы дополнительного RAID-IDE контроллера Promise PDC20276. Эта микросхема поддерживает два канала IDE, на которые можно установить до 4 ATAPI-устройств (поддерживаются протоколы ATA33/66/100/133). В результате мы имеем возможность сконфигурировать RAID массив уровня 0 и 1 (к сожалению, поддержка массивов уровня 0+1 у продуктов Promise по-прежнему отсутствует).

Интересно отметить отсутствие поддержки последовательной шины SerialATA. С одной стороны она как бы и не нужна - в продаже нет винчестеров с таким интерфейсом. С другой стороны, если плата покупается на длительный срок, то поддержка шины SerialATA может пригодиться.

Справа от IDE разъемов установлена уже упомянутая недобрым словом связка разъема питания и разъема FDD. А еще ниже установлены разъемы для подключения считывателей смарт-карт, а также устройств для чтения Secure Digital и Memory Stick карт. Коннекторы сгруппированы в одном месте, что облегчает подключение кабелей и позволяет объединить их в один жгут.

В результате, если после подключении всех кабелей и шлейфов вы решили подключить добавочный вентилятор к разъему Power FAN, то сделать это будет, ох как непросто.

Впрочем, критиковать Gigabyte за подобный дизайн рука не подымается - ведь текстолит не резиновый. В результате интеграции на плату все новых контроллеров, инженерам приходится идти на различные компромиссы, которые иногда затрудняют сборку системы.

Возвращаемся к разъемам для подключения вентиляторов - их на плате всего 3 штуки и с двух из них можно получить данные о скорости вращения. Кстати, оба этих разъема установлены в одном месте, около процессорного сокета.

Итак, с правой половиной платы мы разобрались - переходим на другую половину.

Во-первых, обращаем внимание на зеленый слот AGP, который поддерживает только 1.5 вольтовые видеокарты стандарта AGP 2x4x8x. Слот имеет фиксатор видеокарты, характерной для Gigabyte конструкции в виде поворачивающегося штифта. Что касается наличия защиты от установки 3.3вольтовой видеокарты, я не нашел о ней упоминания ни в руководстве пользователя, ни на сайте Gigabyte. Поэтому, во избежании непредвиденных последствий, такие карты лучше не устанавливать.

Кроме AGP слота, на плате установлено еще 5 PCI слотов и никаких слотов для райзер карт. Подобная конфигурация позволила несколько сдвинуть AGP слот влево и в результате исчезла проблема блокировки видеокартой защелок слотов памяти.

Что касается количества слотов PCI, то с учетом высокой степени интеграции платы, я думаю пяти вполне достаточно. Судите сами - на плате установлен сетевой контроллер RTL8100BL (перед PCI4), 6канальный звук на основе микросхемы ALC650 (брекет со звуковых выход есть в комплекте) и контроллер Firewire (VT6306).
По большому счету, можно вообще обойтись без PCI карт.

Обратим внимание на микросхему VIA VT6306. В результате его установки плата стала поддерживать 3 порта последовательной шины IEEE1394. Все порты внешние, т.е. реализованы с помощью брекета (есть в комплекте), который подключается к разъемам F1(2,3)_1394. Эти разъемы расположены с краю платы и имеют пластиковые ограничители серого цвета.

Рядом установлены разъемы (с желтыми ограничителями) для подключения брекета с USB2.0 портами (который также есть в комплекте). А вот в отличии от Firewire, последовательная шина USB2.0 реализована средствами южного моста VT8235.

Заканчивая говорить о дизайне платы, упомяну о технологии DualBios. Как и все платы Gigabyte, поддерживающие DualBios, 7vaxp имеет основную и резервную микросхему биоса. Причем, в большинстве случаев, при порче основного биоса, мы можем восстановить работоспособность платы при помощи резервного. Единственный недостаток, на который я всегда обращаю внимание, это то, что обе микросхемы впаяны, а не находятся в кроватках.

Задняя панель платы практически стандартная, за исключением LAN разъема ( RJ45 ).

В результате в комплектации платы появилась заглушка на заднюю стенку корпуса. Хотя она и не нужна, большинство корпусов иметь панель с предусмотренным местом для сетевого разъема.

По традиции привожу схематичное изображение материнской платы.

Что интересно - на платах серии 7VAX(P) и плате 7VA полностью отсутствуют перемычки. Нет даже необходимого джампера для сброса настроек биоса в начальные (обнуление CMOS). Вообще-то дизайн PCB предусматривает его установку, однако в том месте есть только две контактные площадки, которые нужно замкнуть подручным инструментом (например, пинцетом или отверткой). Не самое понятное техническое решение.

Пробовал замыкать площадки отверткой - не получилось. Судя по всему, они покрыты слоем лака.

Впрочем, на плате есть 2 блока dip-переключателей для изменения множителя и выбора стартовой частоты FSB (подробности в разделе "Разгон и стабильность").

BIOS

Теперь пара слов о биосе. Он выполнен на основе Award BIOS v6.00PG.

Сразу хочу рассказать об одной особенности плат производства Gigabyte. Инженеры этой фирмы решили ограничить доступ к настройкам памяти и шины AGP (как вы видите на фото этот пункт в меню отсутствует).

А теперь нажимаем "волшебную комбинацию" Ctrl+F1. Причем, что интересно, в руководстве пользователя есть одна строчка, посвященная описанию этого фокуса, но полностью отсутствует описание раздела "Advance Chipset Features".

Появляется пункт Advance Chipset Features, который содержит следующий набор настроек.

Перед нами полный набор настроек по конфигурации памяти: это CAS Latency, Bank Interleave и DRAM Command Rate. Кроме того есть и менее важные настройки: Precharge to Active(Trp), Active to precharge(Tras) и Active to CMD(Trcd). Еще есть интересный параметр Fast Command, с помощью которого можно выжать еще немного производительности (часто встречался нам на платах производства Abit).

Настройки шины AGP - стандартные.

Интересно, зачем же скрывать раздел "Advance Chipset Features", который содержит очень важные, с точки зрения производительности, настройки??? Наиболее вероятное предположение - для защиты от неопытных пользователей и оверклокеров. Судите сами: если мы наращиваем частоту FSB и устанавливаем такую, на которой процессор не может работать, система не грузится. В этом случае либо срабатывает защита (она предусмотрена на большинстве плат и часто ее называют Watching Dog Timer), либо пользователь перезапускает систему с нажатой клавишей Insert. И в том, и в другом случае происходит возврат к безопасным настройкам. А вот при неосторожном занижении таймингов работы памяти (для повышения производительности, пример настроек можно посмотреть в обзоре "Оптимизация PC2100 памяти") происходит "мертвое" зависание, при котором не работают ни Watching Dog, ни клавиша Insert. В этом случае единственное решение - обнуление биоса.

А как быть в случае плат Gigabyte 7VAX(P), перемычки-то для обнуления CMOS нет??
Я поступал следующим образом - устанавливал с помощью переключателей SW1 частоту FSB на 100Мгерц. В этом случае происходило автоматическое снижение частоты на памяти и система стартовала даже с минимальными таймингами.

Еще раз напомню, что при частоте системной шины =166Мгерц нет поддержки памяти DDR400, возможен только синхронный вариант работы.

Что касается пресловутого параметра "Top Perfomance", то его изменение не приводит к какому либо изменению скорости и стабильности работы.

Теперь посмотрим на раздел системного мониторинга. Кстати, эта функция выполнена на основе микросхемы ITE 8705F, которая установлена перед AGP слотом.

Хороший набор как датчиков, так и различных функций защиты процессора от перегрева и/или остановки вентилятора. Кстати, плата имеет контроль вскрытия корпуса, т.е., если Ваш корпус поддерживает такую функцию, то подключите датчик к коннектору Cl на плате (расположен около второй микросхемы Bios'a).

Разгон и стабильность

Платы производства Gigabyte отличаются качеством и завидной стабильностью в работе. Платы серии Ga-7VAX(P) по этому параметру не стали исключением. А вот насчет разгонного потенциала у меня возникли некоторые сомнение - очень редко платы этой тайваньской компании заслуживали внимание оверклокеров.

Модуль питания Ga-7VAX(P) имеет четыре конденсатора емкостью 3300uF каждый и 2 по 1200uF.

Интересно отметить, что плата низшей ценовой категории Ga-7VA имеет совершенно другой дизайн PCB и другой набор конденсаторов (на один 3300uF больше).

Теперь о разгоне. По этому параметру плата показала хорошие результаты. Тестовый процессор Athlon XP 1600+ разогнался до частоты FSB=178Мгерц без разблокирования множителя.

Реальная частота FSB составила -177Мгерц.

Да, результаты разгона вполне сравнимы с показателями плат Asus A7V8X и Shuttle AK37GTR (обе по >=180Мгерц). Правда, при разгоне я столкнулся с довольно знакомой проблемой - сильно разогнанная система не всегда выдерживала "горячую перезагрузку". Приходилось полностью обесточивать компьютер и выполнять "холодный" запуск.

Теперь давайте посмотрим, какие инструменты получает в руки любитель разгона.

Понравилась такая мелочь, как информация о частоте шины PCI и частоте памяти при следующем запуске компьютера.

Изменение множителя. Этот параметр изменяется в диапазоне от 5.5 до 14 с шагом 0.5

К моему большому сожалению, изменение множителя возможно только через блок dip-переключателей CK_RATIO, который расположен около процессорного сокета. В результате, после широкого появления в продаже процессоров Thoroughbred, (у которого множитель разблокируется одним движением карандаша) многие пользователи будут недовольны необходимостью частого посещения внутренностей системного блока для смены множителя.

Приятно отметить, что на плате есть таблички с расшифровкой комбинаций переключателей.

Далее, мы имеем возможность устанавливать частоту FSB в пределах от 100 до 200Мгерц с шагом 1Мгерц.

нижняя и верхняя граница диапазона определяется блоком SW1

Кстати, вот он блок dip-переключателей SW1.

Рядом с ним опять же есть табличка, причем, хочу обратить внимание на отличное качество маркировки.

Следующий по важности пункт - возможность повысить напряжение на процессоре (Vcore).

Приращение возможно следующим образом: +5%, +7.5% и +10%. В результате теоретически максимальное возможное значение Vcore = 1.925V для процессоров на ядре Palomino. Однако, на практике, при установке приращения +7.5% , вместо 1.9V, я получил 2.00-2.05V . Оказалось - плата несколько завышает напряжение на процессора на 0.075-0.125V . Кстати, подобное завышение напряжения я видел и на плате Ga-7VA. Отсюда, можно сделать вывод о том, что это особенность биоса (или дизайна платы), а не конкретного экземпляра платы.

Вообще подобное завышение напряжение имеет как свои плюсы, так и минусы. Плюс заключается в том, что вероятность успешного старта с частоты 166 (напомню, она устанавливается через переключатели) возрастает. Кроме того возрастает стабильность работы. А минус состоит в том, что процессор начинает греться еще сильнее (а Athlon XP и так не самый холодный :), что потребует установку более мощного кулера. Ситуацию несколько осложняет тот факт, что температура процессора снимается непосредственно с внутреннего термосенсора и малоопытный пользователь может испугаться.

Пример: после пары минут нахождения в биосе, температура достигает 55град.C (видно на фото), тогда как на других платах, не обладающих поддержкой внутреннего термосенсора, она не превышает 35-40град.C

В любом случае, поддержка встроенного термосенсора Athlon XP это хорошо - опытный пользователь всегда сможет следить за реальной температурой ядра процессора.

Далее, смотрим на диапазон изменения Vmem (т.е. напряжения на оперативной памяти).

Максимально возможное значение Vmem = 2.8V.

Кроме этого, у оверклокера есть возможность повысить напряжение на шине AGP. Диапазон изменения от 1.5V до 1.8V с шагом 0.1V

Для полного счастья не хватает только повышения напряжения на чипсете. В результате такой отличный, массивный кулер на чипсете выглядит просто декорацией (хотя, с другой стороны, возможна ситуация, когда инженеры Gigabyte сами несколько завысили напряжение Vio для достижения большей стабильности).

Итак, выводы.

Платы Gigabyte 7VAX(P) по своим возможностям разгона значительно превосходят предшественников на чипсете KT333 (как вы видели в сравнительном обзоре, платы серии Gigabyte 7VRX(P) не могли похвастаться хорошей разгоняемостью). Наиболее вероятная причина - способность чипсета VIA KT400 стабильно работать на более высоких частотах (начиная с 166Мгерц), нежели KT333.

Производительность

Итак, это уже четвертая плата на чипсете KT400, которая побывала в нашей лаборатории. То есть, выбор соперников у нас предостаточный :). Я выбрал Asus A7V8X, как лидера в производительности среди всех побывавших у нас KT400.

В тестовой системе было использовано следующее оборудование:

• Процессор AMD Athlon XP 1600+;
• Видеокарта Ti4200(315620) на чипе NVidia GeForce4 64Mb (NVIDIA Detonator v40.41);
• Звуковая карта Creative Live 5.1;
• Жесткий диск IBM DTLA 307030 30Gb;
• 256 Мбайт PC3200 DDR SDRAM, производства Samsung;
• блок питания PowerMan 250W;
• Операционная система Windows 2000 English SP1.

Как мы видели в обзоре платы DFI AD77 Infinity, в асинхронном режиме платы на KT400 уступают KT333, поэтому я стал проводить тесты в синхронном режиме (где отставание не так велико). Настройки были следующими : частота FSB = 166Мгерц, частота памяти = 166Мгерц, при этом были установлены следующие тайминги работы:

• CAS Latency = 2Т
• Bank Interleave = 4 Bank
• DRAM Command Rate = 1T
• Trp = 2T
• Tras = 5T
• Trcd = 2T

Посмотрим на синтетические тесты, которые показывают теоретическую производительность.

Далее - результаты тестов офисных приложений.

И, наконец, игровые приложения.

Плата практически не уступает в производительности плате Asus A7V8X (а в некоторых тестах даже превосходит).

Выводы

Без сомнения плата Gigabyte 7VAXP представляет собой хороший продукт. Но, к сожалению, в нем нет изюминки - все функции мы видели на предыдущей модели GA-7VRXP на KT333. Только в нашем случае поддержка USB 2.0 возложена на чипсет, а не на отдельную микросхему. Ситуацию могло исправить добавление поддержки SerialATA, но инженеры Gigabyte пока проявляют консерватизм в этом отношении.

Нельзя не отметить серьезный прогресс в области разгона. Платы серии 7VAX(P) стали более привлекательными для оверклокеров.

Что касается производительности, то с одной стороны плата показывает высокий уровень, сравнимый с лучшими платам на KT400. С другой стороны - пользователю, которому необходима максимальная скорость работы системы, я все же порекомендую плату на основе KT333.

В любом случае платы серии 7VAX(P) это качественных продукт, который в состоянии удовлетворить требовательного пользователя.

Заключение

Плюсы:

• Высокая стабильность и производительность;
• Хорошие возможности для разгона (повышение Vcore больше 1.85V, изменение Vmem, Vagp);
• Хорошие результаты разгона;
• Наличие варианта с RAID контроллером (плата Ga-7VAXP);
• Есть поддержка 6 портов USB2.0 и 3 портов Firewire;
• Встроенный 6 канальный звуковой контроллер и сеть;
• Поддержка ридеров смарт-карт;
• Поддержка встроенного термосенсора Athlon XP;
• Богатая комплектация.

Минусы:

• Возможно, отсутствие поддержки SerialATA.

Дополнение

Перед самым опубликованием обзора мне удалось покрутить в руках плату Gigabyte GA-7VA - самую дешевую в линейке KT400. Интересно отметить, что плата имеет совершенно отличный дизайн от плат Ga-7VAX(P).
Вот, посмотрите:

Плата очень маленькая (всего 29.3см на 20см). IDE разъемы перенесены в левый угол платы. Южный мост повернут на 45 градусов относительно продольной оси платы. Есть отличия даже в мелких деталях. На модели 7VA нет пластиковых ограждений некоторых коннекторов, рычаг сокета пластмассовый, а не металлический, как на 7VAXP. Однако, основные компоненты остались неизмененными (3 слота DIMM, 5 PCI, 6 USB2.0). Также осталась поддержка встроенного термосенсора Athlon XP.

Самое интересное, что биос платы Ga-7VA содержит все функции своего старшего брата: полностью совпадают разделы твикинга памяти и почти полностью - функции разгона (за исключением функции изменения множителя; как видно на фото, отсутствует блок переключателей CK_RATIO). Кроме этого, присутствует раздел системного мониторинга (который, на дешевых платах Gigabyte зачастую отсутствовал; типичный пример - плата GA-8IE на чипсете i845E).

Учитывая практически одинаковую производительность и результаты разгона, можно сделать следующий вывод. Плата Ga-7VA превосходный выбор для покупателя, стесненного в средствах. Впрочем, такому человеку я бы посоветовал поискать плату на чипсете KT333, которая по большинству параметров не уступает новинкам, а в некоторых даже превосходит (по-производительности).
