8800GTX с водяным охлаждением в исполнении ASUS и MSI

В этот раз мы рассмотрим две видеокарты, заметно отличающиеся от типичных GeForce 8800GTX. Главное их отличие – водяное охлаждение GPU. Казалось бы, и там и там – вода, но инженеры ASUS и MSI применили разный подход к своим продуктам. Что касается функциональности, то оба продукта основаны на хорошо известной видеокарте GeForce 8800GTX. Некоторые отличия заключаются в частотах, но революционных сдвигов ждать не приходится. Сегодня мы уделим больше внимания устройству систем охлаждения и тепловым режимам, чем просто производительности этих образцов в 3D-приложениях, тем более что разница в FPS и «марках» между ними минимальна. Сначала мы познакомимся с видеокартой от ASUS, которая использует водяную систему охлаждения от признанного мастера «кулеростроения». Видеокарта от MSI использует схожую по идеологии систему СВО, но конструктивное исполнение довольно сильно отличается. Как следствие, системы охлаждения этих видеокарт предполагают не только разные способы размещения в корпусе системного блока, но также отличаются по эффективности охлаждения и шумности. Впрочем, обо всем по порядку.

ASUS EN8800GTX AquaTank

По традиции, начнем знакомство с упаковки, тем более что пару интересных моментов можно встретить уже здесь. Если кто-то, прочитав слово Tank, вдруг решит, что увидит бронированную амфибию на гусеничном ходу в исполнении ASUS, то он ошибается. Слово «танк» в английском языке означает - «цистерна, бак, резервуар». Подмена понятий произошла во времена Первой Мировой, когда только появившиеся гусеничные машины с орудиями маскировали под цистерны для питьевой воды в целях конспирации. С тех пор такое название боевых машин прижилось, но и для обозначения резервуаров слово "танк" по-прежнему используется. Коробка покрыта пленкой с голографическими точками. Переливы цвета очень красивы. Но, к сожалению, фотография не может передать всю игру красок, лишь на снежинке в правом верхнем углу коробки можно видеть слабое подобие. Кстати о снежинке. Речь не идет о том, что видеокарта охлаждается льдом, поэтому слова «water cooling» решили добавить на логотип, чтобы не было возможных недоразумений. Второй интересный момент относится уже к содержанию лейбла, повествующего о производительности видеокарты ASUS EN8800GTX AquaTank. Утверждается, что она на 11% больше, чем у обычной 8800GTX. Но абсолютные цифры выглядят сильно заниженными для карты такого класса. Приведены результаты 3DMark’06 для режима 2560х1600 со степенью AA, равной 8х, а не для режима по-умолчанию 1280х1024 NO AA/AF. Тестовый стенд базировался на Intel Core 2 Duo X6800 2,93 GHz. Можно понять почему был выбран именно такой режим. При настройках по-умолчанию результаты 3DMark отличаются процессорозависимостью, и разница в производительности обычной и разогнанной видеокарт не так выражена. Включение тяжелого режима перекладывает всю нагрузку на видеокарту, поэтому результаты в «попугаях» растут практически линейно с ростом рабочих частот видеокарты. Оформление обратной стороны коробки мало отличается от оформления других продуктов. Присутствуют стандартные описания ключевых особенностей графического процессора G80 и фирменных технологий, продвигаемых компанией ASUS. Из насущного отметим требования к блоку питания – не менее 550 Вт, обеспечивающего ток от 30А по линии 12В. Разворот коробки оказывается гораздо интереснее в плане новой информации. Отсюда мы можем узнать, что водоблок для GPU сделан целиком из меди, и предназначен для охлаждения видеопроцессоров с выделяемой мощностью вплоть до 120 Вт. Однако не путайте эту цифру с потребляемой мощностью всей видеокарты. Типовое потребление видеокарт класса 8800GTX в 3D-режиме составляет около 150 Вт. Большая часть потребляемой мощности приходится на GPU, но и видеопамять с силовыми элементами тоже потребляют питание. Указанные для водоблока 120 Вт означают только то, что он способен отвести такую мощность от GPU, но не забывайте, что эту мощность еще надо где-то рассеять. Что касается турбины, охлаждающей рабочую жидкость, то предусмотрено два режима работы. Первый – скорость вращения 1500 об/мин (уровень шума 35 dB). Второй – 3000 об/мин (уровень шума 40 dB). Заявленный уровень шума довольно высок, ну а эффективность охлаждения мы будем рассматривать чуть позже. Помпа питается от 12 В, она способна прокачивать 72 л/час, и рассчитана на эксплуатацию в течение 40 000 часов (примерно 4,5 года непрерывной работы). А охлаждающую жидкость, возможно, придется добавить примерно через 10 000 часов (чуть больше чем 1 год). Комплектация ASUS EN8800GTX AquaTank:

• переходник HDTV-out
• переходник DVI/D-Sub – 1 шт
• переходник доп. питания – 2 шт
• инструкция по установке
• отдельная инструкция по Aqua-Tank
• диск с драйверами
• диск с руководством на нескольких языках
• игра Ghost Recon Advanced WarFighter
• игра GTI Racing
• диск с 3DMark’06
• диск с драйверами для Windows Vista 32- и 64-бит (версия 100.59)

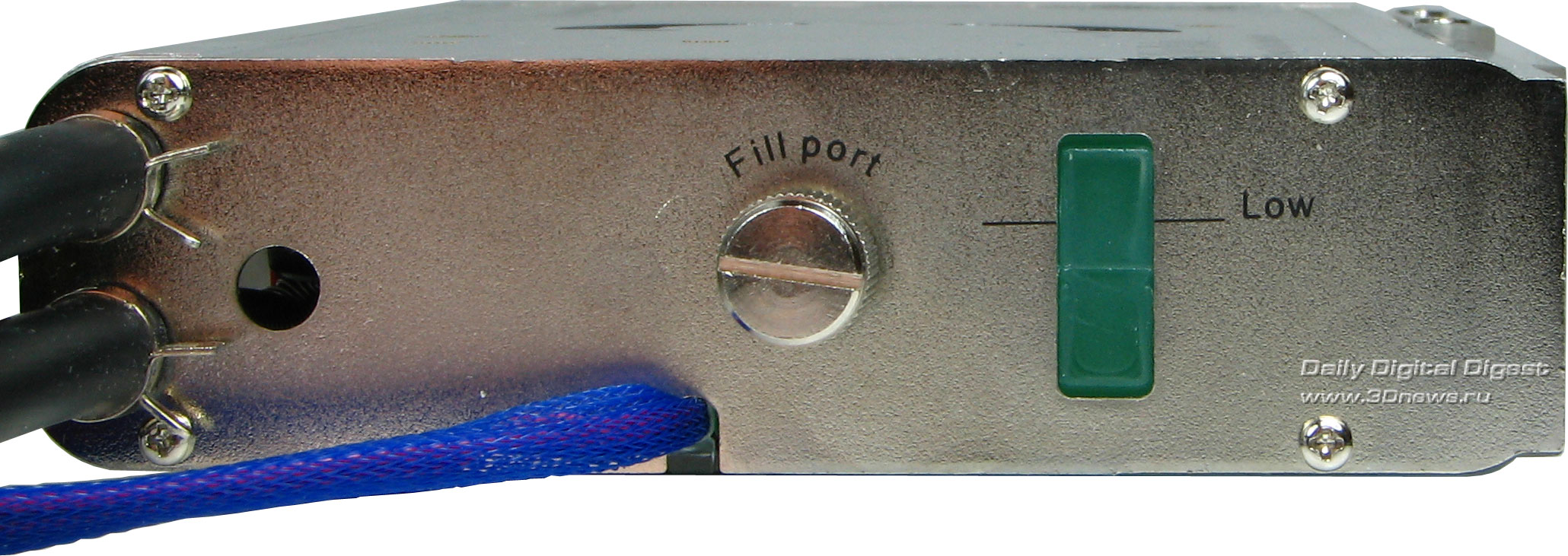

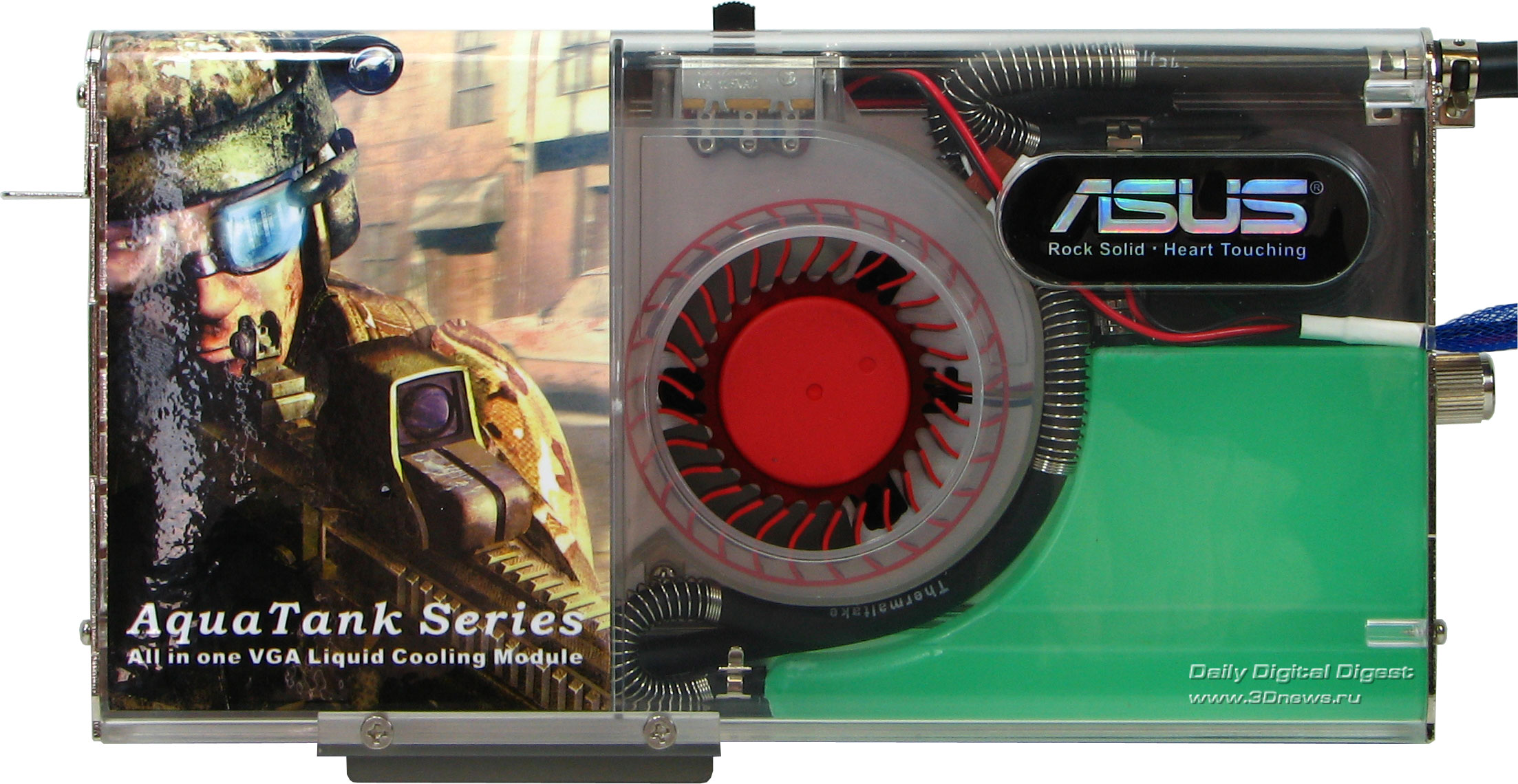

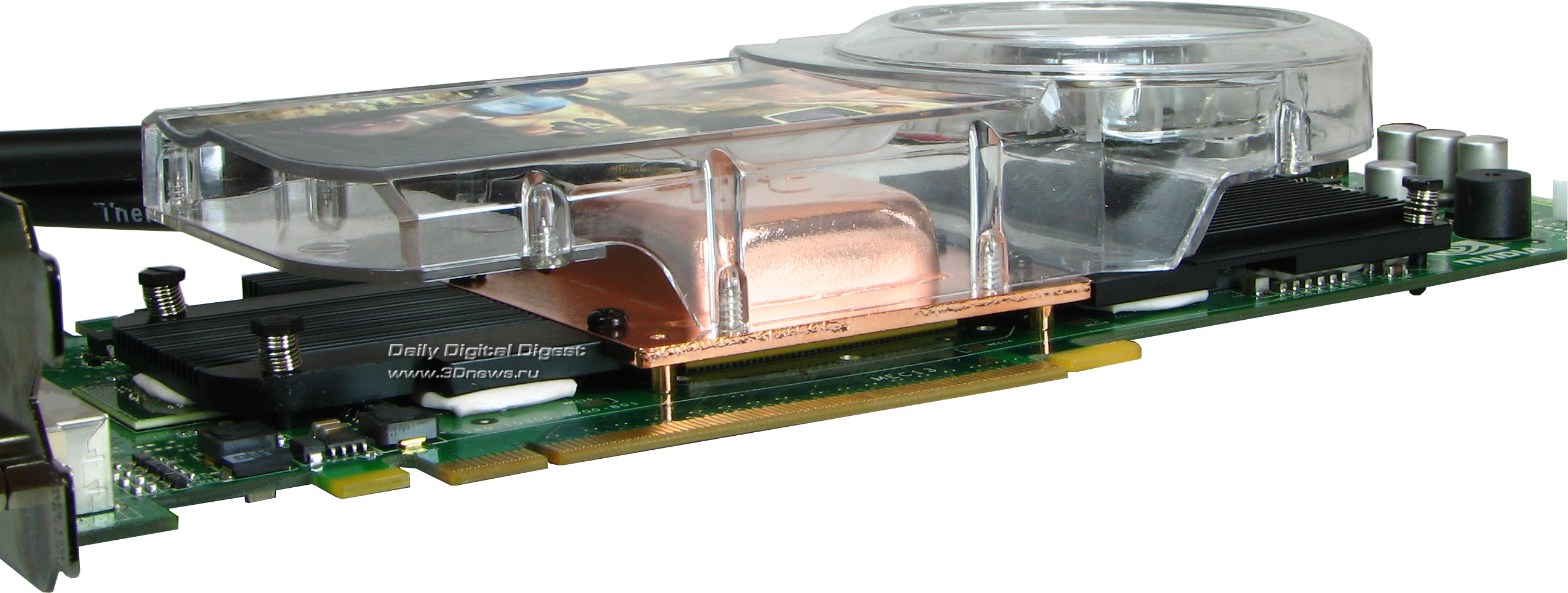

Так выглядит ASUS EN8800GTX AquaTank до установки в системный блок. Система водяного охлаждения представляет собой водоблок, установленный на GPU и отдельный резервуар. Давайте посмотрим поближе, что они из себя представляют. Как видно по фото, медный водоблок охлаждает только GPU. Чип NVIO, отвечающий за вывод изображения на мониторы, а также видеопамять с элементами системы питания, охлаждаются отдельными плоскими радиаторами черного цвета. По всей видимости, именно небольшая высота этих радиаторов (и, как следствие, небольшая площадь рассеивания) вынудила установить на видеокарту отдельный кулер. Вряд ли здесь можно рассчитывать на дополнительное охлаждение водоблока. Его поверхность гладкая, и эффективно отводить тепло не получится, к тому же использован тихоходный вентилятор. Шума от него практически не слышно (особенно на фоне шума турбины резервуара), а как он справляется с охлаждением обвязки GPU – узнаем, когда перейдем к тестам. Резервуар выглядит довольно массивно и при установке занимает два стандартных PCI слота, как и видеокарта. Лицевая сторона выполнена из прозрачного пластика. Вверху, справа от турбины, можно увидеть помпу, а под ней – емкость для охлаждающей жидкости. Всю левую часть занимает медный радиатор, в котором и охлаждается жидкость (скрыт под наклейкой). В самом верху установлен двухпозиционный переключатель оборотов турбины. Обратная сторона резервуара выполнена из алюминия. Отметим наличие прорезей, через которые турбина может засасывать воздух с обратной стороны. Разумная предусмотрительность. Ведь неизвестно, насколько плотно будут стоять устройства в PCI слотах в системном блоке (хотя ограничивать доступ воздуха к турбине крайне не рекомендуется в любом случае). А производитель системы водяного охлаждения, установленной на ASUS EN8800GTX AquaTank, как вы уже догадались, – компания Thermaltake. Такая догадка возникала и раньше, слишком эта СВО напоминает систему водяного охлаждения, которую мы видели на видеокарте Sapphire X1900XTX TOXIC. Новый вариант СВО от Thermaltake отличается более объемным (и уже медным водоблоком), а также увеличенными размерами радиатора охлаждения и резервуара. Это понятно, 8800GTX потребляет больше мощности, чем X1900XTX, соответственно и тепла рассеивать надо больше. Помимо типового руководства к видеокарте, в комплекте, как уже отмечалось, поставляется отдельная подробная инструкция по эксплуатации системы водяного охлаждения. В частности, там описывается, как следить за уровнем охлаждающей жидкости, что делать, если помпа начала неестественно громко шуметь, а так же, как добавлять охладитель в резервуар. Настоятельно рекомендуем ее прочитать, если вы приобрели себе видеокарту ASUS EN8800GTX AquaTank. Здесь вы видите торец резервуара, на котором расположено окошко контроля уровня жидкости, с соответствующей риской. Если меньше – надо заправлять. Слева от окошка находится закрытое резьбовой крышкой отверстие, через которое и осуществляется заправка. С конструктивными особенностями видеокарты ASUS EN8800GTX AquaTank и ее системы охлаждения, пожалуй, закончим. Давайте посмотрим, чем на этот ход ответила компания MSI, тем более что посмотреть есть на что.

NX8800GTX OC Liquid

С недавнего времени компания MSI перешла на новый дизайн упаковки своих продуктов, выполненный в красно-коричневых тонах, который сменил привычные бело-голубые цвета. Расположение логотипов и лейблов тоже несколько изменилось, но не кардинально. Принадлежность изделия к специфическому классу продуктов с водяным охлаждением можно выявить только по скромному лейблу «water cooling edition», или суффиксу «OC Liquid» в названии видеокарты, который тоже не особо выделяется на фоне остальных надписей. Скромность, в данном случае выглядит неожиданно. Обычно топовые продукты, тем более «спешл эдишн», заметно выделяются из линейки серийных продуктов даже одного производителя, а тут дело дошло чуть ли не до застенчивости. Оформление обратной стороны коробки, кроме смены цветов, никаких изменений не претерпело. Системные требования такие же, как и у любой другой видеокарты 8800GTX – нужен блок питания мощностью от 450 Вт, способный выдавать ток 30А по линии 12В. На развороте коробки мы можем видеть продвигаемые компанией MSI фирменные технологии D.O.T., Vivid Video Technology и StarOSD, но приводим фото не поэтому. Обратите внимание на правый нижний угол – здесь показана система водного охлаждения, использованная на NX8800GTX OC Liquid. К сожалению, кроме фото, никаких технических данных нет. Опять поскромничали? Комплектация MSI NX8800GTX OC Liquid:

• переходник HDTV-out
• переходник DVI/D-Sub – 2 шт
• переходник доп. питания – 2 шт
• инструкция по быстрой установке
• инструкция пользователя
• отдельная инструкция по NX8800GTX OC Luquid
• S-Video кабель
• диск с драйверами и фирменными утилитами
• игра Company of Heroes
• игра GTI Racing
• винтики для крепления радиатора – 4 шт

Как видите, хотя в основе видеокарты MSI NX8800GTX OC Liquid лежит обычная 8800GTX, конструктивно она сильно отличается от того, что мы видели у ASUS EN8800GTX AquaTank. Видеопроцессор охлаждается массивного вида водоблоком черного цвета. Охлаждение остальных «горячих» элементов, таких как видеопамять, чип NVIO, силовых модулей, осуществляется с помощью внушительных пассивных радиаторов золотистого цвета. Круглая черная штука на радиаторе возле разъемов DVI - не что иное, как помпа. Охлаждение рабочей жидкости происходит с помощью низко-оборотистого 120-мм вентилятора, установленного на радиатор внушительных размеров. Готичный черный цвет и «техника исполнения» этой СВО наводят на мысль о военном, или, по крайней мере, – конверсионном производстве. Может, потому и никаких технических характеристик не приводится, а вовсе не из-за скромности маркетологов из MSI? Как бы там ни было, эта СВО сделана очень добротно. Разумеется, к ней прилагается отдельная инструкция по эксплуатации. Правда, она не такая подробная, как у ASUS, да и главы о дозаправке в ней нет. Но может в данном случае это и не требуется? Главный элемент, отвечающий за эффективность охлаждения рабочей жидкости. Фото со стороны кулера вы видели. Здесь приведено фото со стороны радиатора. Резьбовые отверстия на «лапках» крепления расположены так, что можно легко установить радиатор в корпус на посадочные места для стандартных 80-, 90- и 120-мм вентиляторов. Как было указано выше, в комплекте для этого прилагаются четыре винтика. Конструкция предполагает размещение радиатора на месте стандартного корпусного вентилятора. При этом кулер располагается внутри корпуса и выдувает воздух из корпуса, прогоняя его через радиатор СВО. Большие размеры кулера позволяют создать мощный воздушный поток даже на малых оборотах. Небольшие обороты кулера (по нашим оценкам – около 1500 об/мин), в свою очередь, позволяют ему остаться практически бесшумным. Другим потенциальным источником шума остается разве что помпа. Но и ее тихое «зззззззз…» не вносит особой дисгармонии в шумовую картину системного блока. На этом мы закончим знакомство с внешним видом и конструктивными особенностями участников тестирования и перейдем к вопросу об эффективности рассмотренных выше систем водяного охлаждения.

Тестовый стенд и методика тестирования

Прежде чем перейти непосредственно к тестам, следует отметить, что обе рассматриваемые видеокарты немного разогнаны относительно рекомендованных для 8800GTX значений. Так, для видеокарты ASUS EN8800GTX AquaTank рабочие частоты GPU/видеопамяти равны 621/2052 МГц, соответственно. Для видеокарты MSI NX8800GTX OC Liquid частоты установлены как 612/2000 МГц. Как уже говорилось выше, сегодня мы сосредоточимся на исследовании эффективности систем водяного охлаждения, установленных на видеокартах. Как мы это будем определять? Разумеется, мы будем контролировать температуру GPU и, так называемую, «температуру окружения». Но одних этих параметров нам показалось недостаточно, поскольку мало эффективно отводить тепло от видеопроцессора, его еще надо куда-то убирать, причем очень желательно – за пределы системного блока. Измерение температуры внутри корпуса стенда помогло бы оценить, как с этим справляются представленные системы охлаждения. Но возникает вопрос, – в каком именно месте корпуса эту температуру измерять? Возле чипсета? Возле CPU? Над видеокартой? А, может, в геометрическом центре корпуса? Мы решили пойти другим путем. Зачем нам использовать непонятно какую температуру, с сомнительным смыслом практического использования? У нас есть вполне объективные и актуальные величины, по которым можно судить о накаленности атмосферы внутри системного блока. Конечно, вы уже догадались – это температуры CPU и чипсета. Мы будем тестировать обе видеокарты в совершенно одинаковых условиях, с точки зрения нагрузки на CPU, память и чипсет, потому что для «прогрева» видеокарт будет использоваться одно и то же приложение – тест Firefly Forest из пакета 3DMark’06. Данная сцена проигрывалась продолжительное время (25 раз). За счет такой длительности теста мы могли быть уверены, что все «внутренности» системного блока достаточно прогреются, и установится некое тепловое равновесие. Критерием равновесия служит горизонтальный участок графика изменения температур. Измерение «температуры окружения» видеокарты и температуры GPU проводилось с помощью RivaTuner 2.0 FR. Температуры центрального процессора и чипсета измерялись с помощью программы SpeedFan 4.32. Использовался стандартный стенд на базе Intel Core 2 Duo X6800: Тестирование проводилось с помощью драйверов ForceWare 97.92. На фото вы видите системный блок, в котором располагается наш тестовый стенд. В системном блоке нет дополнительных вентиляторов ни на передней, ни на задней стенке корпуса. На CPU установлен кулер Thermaltake Big Typhoon, а единственный 140-мм вентилятор, который выбрасывает воздух за пределы системного блока, расположен в блоке питания Thermaltake Toughpower. После установки видеокарты, корпус закрывался крышкой. (А кто сказал, что видеокартам будет легко?) Конечно, по-хорошему так делать нельзя. Более того – мы настоятельно НЕ рекомендуем отключать корпусные вентиляторы, если они присутствуют в вашем корпусе. Хорошая вентиляция внутри системного блока – залог долгой и успешной работы вашего «железного коня». Но именно в этом тестировании нам хотелось чего-нибудь «горячее». Жарко пришлось всем, и процессору, и видеокартам. Смотрите, как это было.

ASUS EN8800GTX AquaTank - low speed fan

Начали мы с тестов видеокарты ASUS EN8800GTX AquaTank, причем скорость турбины устанавливалась в положение «low», что соответствует скорости вращения 1500 об/мин. Видеокарта устанавливалась в первый PCI-Express слот материнской платы. Резервуар с охлаждающей жидкостью и радиатором располагался значительно ниже, на уровне первого от CPU разъема PCI, поскольку предусматривается именно такое крепление в системном блоке. Здесь показан скриншот утилиты SpeedFan, на котором красной линией обозначена температура первого из ядер CPU. Как видите, температура CPU к концу теста колеблется в районе 67°-71°. Температура чипсета, которая обозначена зеленой линией, находится на уровне 52°. При этом температура GPU, по показаниям утилиты RivaTuner, доходит аж до 92°! Температура окружения тоже весьма высока – 79°. Левая отметка на графике соответствует температурам в 2D-режиме. Ну что можно сказать, температуры неприлично высоки. Зато внутри системного блока – тихо. Правда, очень горячо. А что будет, если пожертвовать тишиной? Переключаем регулятор скорости оборотов турбины в положение «hi».

ASUS EN8800GTX AquaTank - high speed fan

Включение высоких оборотов турбины на СВО заметно облегчает жизнь и центральному процессору. Теперь его температура находится в диапазоне 60°-66°, то есть в среднем на 5-6 градусов ниже. Чипсету тоже стало капельку прохладнее, его температура уже не 52°, а 48°. Да и GPU чувствует себя заметно комфортнее - его температура понизилась с 92° до 79°. Температура окружения также понизилась и равна 68°. Такой режим уже не представляет угрозы для жизни видеокарты. Об этом свидетельствуют показания датчика «fan duty cycle», равные 66%. То есть, будь на видеокарте ASUS EN8800GTX AquaTank стандартный кулер, он крутился бы с той же скоростью, что и в 2D-режиме. На самом деле, данный регулятор оборотов в нашем случае не используется, поскольку оба кулера запитываются от линии 12В напрямую. Низкие температуры это, конечно, хорошо, но шума изрядно прибавилось. А как обстоят дела у конкурента?

MSI NX8800GTX OC Liquid - default freq

Естественно, видеокарта устанавливалась в первый PCI-Express разъем материнской платы. С размещением радиатора охлаждения возникли некоторые проблемы. Задняя панель корпуса нашего стенда не такая широкая, чтобы можно было установить широкий радиатор вплотную к отверстиям корпуса. На боковой стенке корпуса места для размещения кулера также не предусмотрено. До остальных мест, подходящих для установки радиатора, дотянуться не позволила длина трубок охлаждения. Поэтому все-таки пришлось закреплять радиатор на задней стенке корпуса напротив вентиляционных отверстий, но не вплотную. Очевидно, эффективность отвода тепла из корпуса в таком случае снизится, ведь часть воздуха, прошедшего через горячий радиатор, будет оставаться внутри. Давайте посмотрим, как все это скажется на температурах. Температура CPU находится в диапазоне 63°-67°. Это несколько меньше, чем мы увидели в случае с видеокартой ASUS, когда турбина работает в режиме "low", и несколько выше, чем для ее режима «high». Температура чипсета при этом равна 51°. Можно было бы ожидать, что и температура GPU на MSI NX8800GTX OC Liquid будет находиться примерно посередине, по сравнению со значениями для разных режимов турбины на видеокарте ASUS. Однако наблюдается более приятная картина, температура видеопроцессора оказывается заметно ниже – всего 76°. Температура окружения тоже на хорошем уровне – 62°. Но может быть все так радужно потому, что у видеокарты MSI NX8800GTX OC Liquid частоты несколько меньше? Давайте установим те же частоты, что у видеокарты ASUS EN8800GTX AquaTank, и проведем еще один тест.

MSI NX8800GTX OC Liquid - ASUS freq

Диапазон, в котором находится температура CPU, не изменился, и по-прежнему составляет 63°-67°. Температура чипсета даже понизилась на один градус, но вряд ли стоит делать из этого сенсацию. На этом скриншоте показано «продолжение» предыдущего. Как видите, небольшое увеличение частот не приводит к увеличению температур. Завидная стабильность.

Выводы

Конечно, в этом тестировании очень не хватает результатов температур, которые демонстрирует обычная 8800GTX с воздушным кулером. К сожалению, у нас не оказалось референсной видеокарты 8800GTX, чтобы провести тестирование в одинаковых условиях. Здесь можно ознакомиться со скриншотом, полученным для референсной видеокарты 8800GTX в номинальном режиме и при разгоне. Но стоит учитывать, что хотя тестирование проводилось в том же стенде, боковая крышка отсутствовала, и тепловой режим был гораздо мягче. Поэтому прямо сравнивать те цифры с результатами, полученными в данном тестировании, – некорректно. Тем не менее, даже в более жестких условиях видеокарта MSI NX8800GTX OC Liquid показывает лучшие результаты, сравните, например, температуры в 2D-режиме. Кстати о разгоне. Мы попытались увеличить частоты GPU на видеокарте от MSI (конечно, предварительно сняв боковую крышку корпуса и выставив радиатор на свободное пространство), но особых успехов достигнуть не удалось. В том смысле, что наличие водянки не позволило превзойти потолок стабильной частоты GPU в 650 МГц, который мы видели в тестах видеокарты EVGA 8800GTX. По всей видимости, стоит предпринимать дальнейшие шаги по увеличению разгонного потенциала видеокарты в направлении вольтмода. Но это уже для энтузиастов. Обычный пользователь, решивший купить 8800GTX, скорее всего, будет довольствоваться стандартным воздушным кулером и вряд ли станет доплачивать за водяное охлаждение. Если говорить об энтузиастах, то у тех СВО, что мы сегодня изучили, можно отметить следующие недостатки. Те, кто решат построить SLI систему на двух видеокартах ASUS EN8800GTX AquaTank, могут столкнуться с нехваткой свободных слотов на задней панели компьютера, которых понадобится целых восемь штук. При этом видеокарты и резервуары будут расположены вплотную друг к другу, что не способствует хорошему охлаждению. Если выбрать пару видеокарт MSI NX8800GTX OC Liquid, то проблем с размещением двух видеокарт не возникнет, но придется искать место для двух габаритных радиаторов, которые не в каждом корпусе смогут нормально устроиться. В принципе (если корпус позволяет), можно закрепить один радиатор на задней стенке, а второй радиатор – на боковой. Или, взяв дрель, насверлить в боковой стенке отверстий по своему вкусу (в пределах размеров радиатора), и разместить там сразу оба, но придется повозиться. Обе видеокарты можно назвать, скорее, «статусными», и предназначены они для настоящих фанатов, которым в радость возиться с необычными «железками», даже если практический выигрыш не так значителен. И все же, свой выбор мы остановили бы на видеокарте MSI NX8800GTX OC Liquid.
