Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

⇣ Содержание

В начале марта мы тестировали недорогую видеокарту Palit GeForce RTX 2060 SUPER DUAL, а сегодня тему видеокарт среднего класса продолжит новая MSI GeForce RTX 2060 SUPER Ventus GP OC, с оригинальной системой охлаждения и слегка повышенной частотой ядра. По стоимости она не может конкурировать с Palit, однако готова предложить потенциальным покупателям более мощную систему питания и, самое главное, низкий уровень шума в 3D-режиме. Этого инженеры MSI достигли благодаря новой системе охлаждения с усовершенствованным прямоконтактным основанием и фирменными вентиляторами TORX Fan 2.0, а также использованию высокоэффективной термопасты.

Об особенностях этой видеокарты, её температурном режиме работы, оверклокерском потенциале и производительности мы и расскажем вам в сегодняшнем материале.

#Технические характеристики и рекомендованная стоимость

Технические характеристики и стоимость видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC приведены в таблице в сравнении с параметрами ранее протестированной нами оригинальной MSI GeForce RTX 2070 SUPER Gaming X и ещё одной модели MSI, но классом ниже – GeForce GTX 1660 SUPER Ventus XS OC.

Наименование технических характеристик MSI GeForce RTX 2070 SUPER Gaming X MSI GeForce RTX 2060 SUPER Ventus GP OC MSI GeForce GTX 1660 SUPER Ventus XS OC
Графический процессор TU104-A1
Turing
(TSMC)
TU106-A1
Turing
(TSMC)
TU116-A1
Turing
(TSMC)
Техпроцесс, нм 12 FFN 12 FFN 12 FFN
Площадь кристалла, мм2 545 445 284
Число транзисторов, млрд 13,6 10,8 6,6
Частота графического процессора, МГц 3D 1605
(1800 – boost)
1470
(1665 – boost)
1530
(1815 – boost)
2D 300 300 300
Число унифицированных шейдерных процессоров, шт. 2560 2176 1408
Число текстурных блоков, шт. 160 136 88
Число блоков растровых операций (ROPs), шт. 64 64 48
Число тензорных ядер / RT-ядер, шт. 320 / 40 272 / 34
Скорость трассировки лучей, GRay/s 7 6
Теоретическая максимальная скорость закраски, Гпикс./с 115,2 106,6 87,1
Теоретическая максимальная скорость выборки текстур, Гтекс./с 288,0 226,4 159,7
Тип поддерживаемой памяти GDDR6 GDDR6 GDDR6
Разрядность шины обмена с памятью, бит 256 256 192
Эффективная частота работы видеопамяти, ГГц 3D 14 14 14
2D 0,81 0,81 0,81
Объём памяти, Гбайт 8 8 6
Полоса пропускания видеопамяти, Гбайт/с 448,0 448,0 336,0
Пиковая потребляемая мощность в 3D режиме работы, Вт
3D
215 184
125

2D
н/д н/д н/д
Требования к мощности блока питания, Вт 650 550 450
Размеры видеокарты (Д × В × Т), мм 297 × 130 × 56,5 230 × 117 × 41 204 × 118 × 42
Вес, г 1422 723 709
Интерфейс PCI-Express x16 (v3.0) PCI-Express x16 (v3.0) PCI-Express x16 (v3.0)
Выходы 1 HDMI v2.0b,
3 DisplayPort v1.4a
1 HDMI v2.0b,
3 DisplayPort v1.4a
1 HDMI v2.0b,
3 DisplayPort v1.4a
Дата релиза 02.07.2019 02.07.2019 29.10.2019
Рекомендованная стоимость в момент анонса, долларов США 499 399 229
Минимальная розничная стоимость на дату публикации статьи, руб. 43 000 29 800 15 800

#Упаковка и комплектация

Коробка GeForce RTX 2060 SUPER Ventus GP OC оформлена в типичном для продуктов компании MSI стиле: на лицевой стороне приведено фото системы охлаждения, указаны модель видеокарты и объём видеопамяти, а также кратко перечислены поддерживаемые технологии NVIDIA.



Обратная сторона коробки расскажет покупателям о фирменных вентиляторах, радиаторе системы охлаждения и кратких технических характеристиках. Их же можно найти и на небольшом стикере с серийным номером видеокарты.

Внутри видеокарта уложена в дополнительный картонный поддон полуоткрытого типа, где зафиксирована в оболочке из вспененного полиэтилена и вдобавок закрыта сверху мягкой прокладкой. Иначе говоря, надёжности упаковке не занимать.

Вместе с видеокартой поставляется конверт из тонкого картона, где нашлись только очень краткая инструкция и маленькая благодарность MSI за выбор её продукта.

К сожалению, больше ничего в комплект поставки видеокарты не входит.

MSI GeForce RTX 2060 SUPER Ventus GP OC нельзя отнести к дешёвым версиям GeForce RTX 2060 SUPER, поскольку в розничных сетях она стоит чуть меньше 30 тысяч рублей. Добавим, что на игровые видеокарты, к которым как раз и относится героиня сегодняшнего обзора и тестирования, MSI предоставляет официальную трёхлетнюю гарантию.

#Дизайн и особенности печатной платы

Видеокарта выполнена в лаконичном и спокойном стиле. В её цветовой гамме используются только серебристый и чёрный цвета, а текстолит с обеих сторон закрыт системой охлаждения и защитной пластиной.



Можно ли назвать видеокарту стильной? Вполне. Однако при этом у неё нет ярких или выделяющихся деталей и нет никакой подсветки, без которой в последние пару лет не обходится ни одна новинка. То есть ставить MSI GeForce RTX 2060 SUPER Ventus GP OC напоказ через райзер сразу за прозрачной стенкой корпуса вряд ли имеет смысл, но и скучной данную модель никак не назвать.

О том, что видеокарта выпущена компанией MSI, упомянуто буквально на всех её сторонах, включая верхнюю часть кожуха кулера. Толщина MSI GeForce RTX 2060 SUPER Ventus GP OC составляет 41 мм, длина – всего 230 мм, а высота равна 117 мм.



Видеокарта получилась не только компактной, но и лёгкой: её масса составляет 723 грамма.

На заднюю панель MSI GeForce RTX 2060 SUPER Ventus GP OC выведены три DisplayPort версии 1.4a и один HDMI версии 2.0b, соседствующие с максимально перфорированной решёткой для частичного выброса нагретого воздуха за пределы корпуса системного блока.



Противоположный интерфейсному торец видеокарты ничем примечательным не выделяется.

Сверху справа размещён восьмиконтактный разъём питания, сориентированный фиксатором наружу для удобного отключения от видеокарты кабеля.

Отметим, что рядом с разъёмом питания установлен предохранитель, на наличие/отсутствие которого в последнее время пользователи обращают особое внимание при выборе видеокарты.

Заявленное в спецификациях энергопотребление видеокарты составляет 184 Вт — и это на 9 Вт выше, чем у эталонной версии NVIDIA GeForce RTX 2060 SUPER (175 Вт). При этом рекомендованная мощность блока питания для системы с такой видеокартой составляет всё те же 550 Вт и не является чем-то экстраординарным в сегодняшних реалиях.

Система охлаждения крепится к текстолиту четырьмя винтами по периметру графического процессора. Один из винтов опломбирован.

Далее, чтобы полностью «раздеть» видеокарту, потребуется ещё отвернуть маленький алюминиевый (практически невесомый) радиатор на цепях VRM и пластиковую backplate с обратной стороны текстолита.



Если на эталонной версии NVIDIA GeForce RTX 2060 SUPER на питание графического процессора отведены шесть фаз, то у MSI GeForce RTX 2060 SUPER Ventus GP OC – пять на MOSFET NCP 302045-GPV и дросселях Super Ferrite Choke (SFC), а ещё две используются видеопамятью и силовыми цепями.

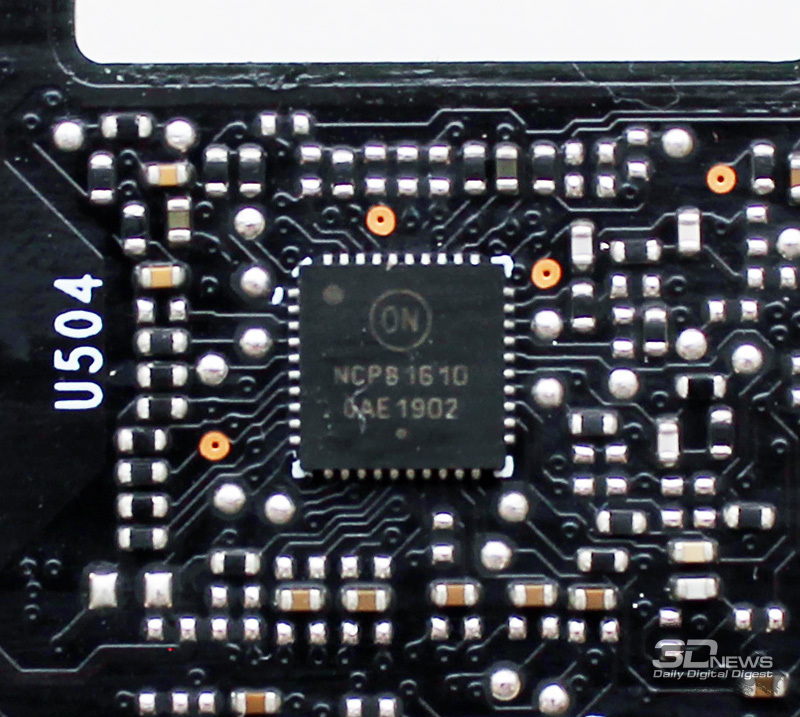

За управление питанием графического процессора отвечает контроллер NCP81610 производства ON Semiconductor.

В свою очередь, за напряжения и токи отвечает контроллер NCP45491 того же производителя.

Оба контроллера распаяны на обратной стороне текстолита.

Кристалл графического процессора нашего экземпляра видеокарты имеет маркировку TU106-410-A1 и выпущен по нормам 12-нм техпроцесса в Корее на 14-й неделе 2019 года (начало апреля). На обратной стороне текстолита, точно напротив кристалла, распаяны четыре танталовых конденсатора для сглаживания пульсаций питания графического процессора.



Конфигурация GPU приведена в таблице технических характеристик, а его базовая частота составляет 1470 МГц с форсажем до 1665 МГц под нагрузкой. Последнее значение на 15 МГц выше эталонного значения — и это, по всей видимости, позволило MSI добавить к названию видеокарты буквы ОС, хотя на самом деле эффект от этих дополнительных 15 МГц ощутить будет невозможно. Реально в 3D-играх GPU видеокарты работал на частотах от 1812 до 1860 МГц, а пиковые значения достигали отметки 1950 МГц. Добавим, что в 2D-режиме частота GPU снижается до 300 МГц при напряжении 0,762 В.

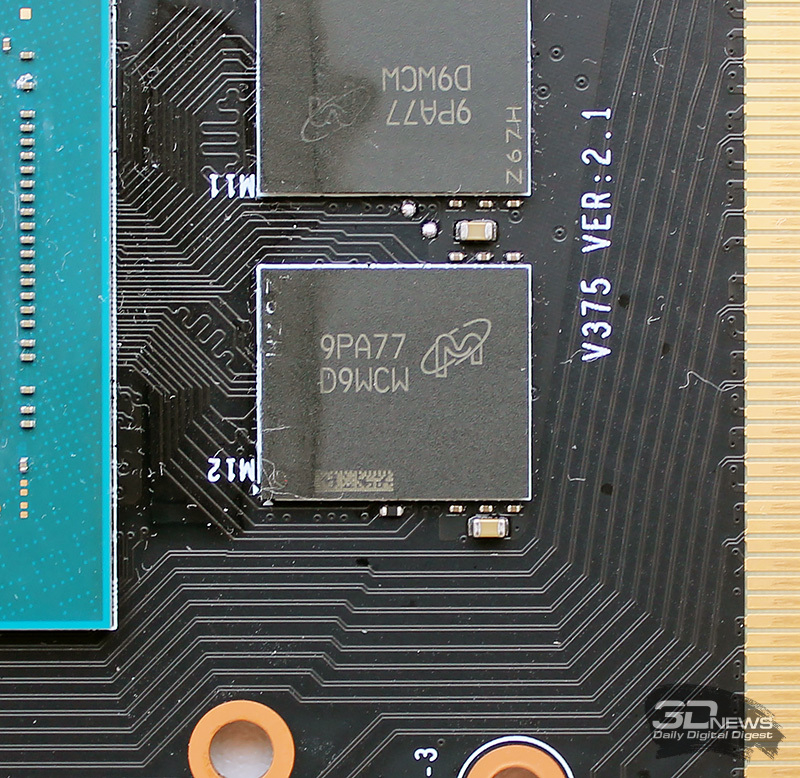

Восемь гигабайт видеопамяти типа GDDR6 на видеокарте набраны микросхемами производства Micron с маркировкой 9PA77 D9WCW.

Теоретическая эффективная частота таких микросхем составляет 14 ГГц. На них память и функционирует, обеспечивая при 256-битной шине пропускную способность 448 Гбайт/с и оставляя хороший запас по частоте для разгона.

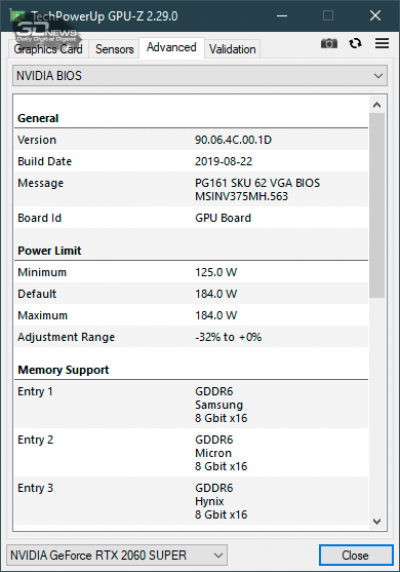

Посмотрим на информацию о MSI GeForce RTX 2060 SUPER Ventus GP OC из утилиты GPU-Z.



Как видим, лимит питания увеличивать сверх 184 Вт невозможно, а лимит по температуре можно со штатных 83 градусов Цельсия сдвинуть до 88. Обзор аппаратной части видеокарты дополним ссылкой на её BIOS (342 Кбайт) и перейдём к системе охлаждения.

#Система охлаждения

На MSI GeForce RTX 2060 SUPER Ventus GP OC установлена оригинальная система охлаждения, состоящая из радиатора и кожуха с двумя вентиляторами.

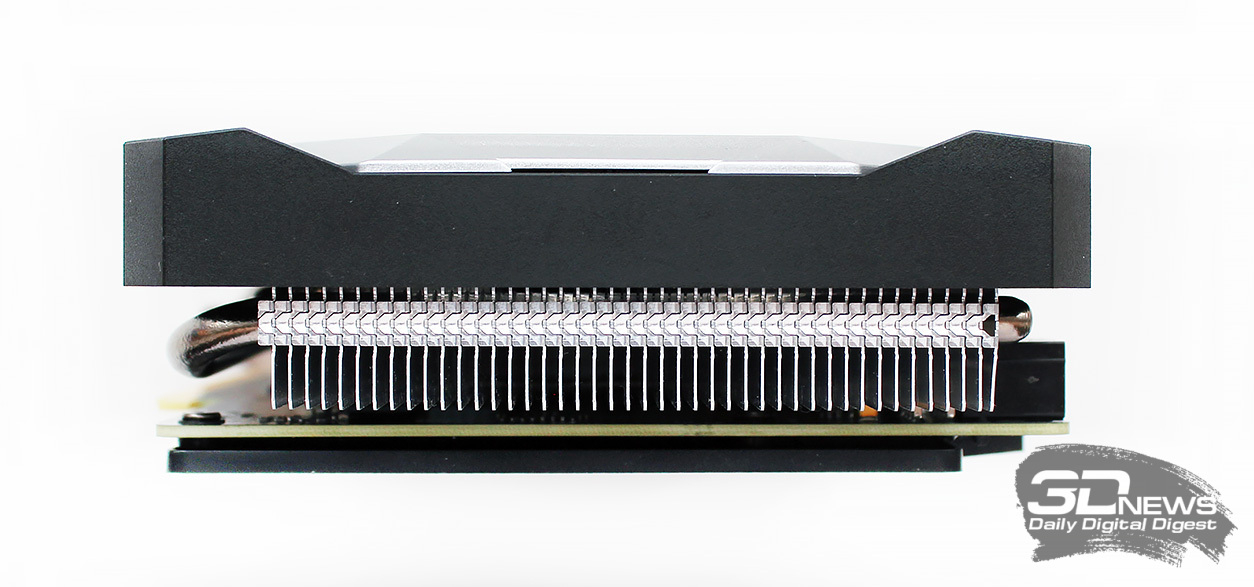

Радиатор состоит из тонких алюминиевых пластин и четырёх медных никелированных тепловых трубок диаметром 6 мм. Особенность последних — повышенная скорость теплообмена за счёт уникальной внутренней структуры, детали которой MSI не раскрывает.

Пайки в местах контакта трубок и пластин не обнаружено, используется простая опрессовка.

Кроме этого, отметим, что основание радиатора реализовано по технологии прямого контакта, где трубки стоят вплотную друг к другу.

Третьей особенностью радиатора и кулера в целом является применение на основании термоинтерфейса с высокой степенью теплопроводности, но поскольку к нам видеокарта приехала уже после проверки другими изданиями, то вряд ли он сохранился на основании. Тем не менее мы сравним его по эффективности с альтернативной термопастой.

Радиатор и текстолит видеокарты охлаждаются двумя вентиляторами, установленными в пластиковой рамке.

Здесь используются фирменные вентиляторы Torx Fan 2.0 c чередующимися лопастями немного разной формы: «дисперсионными» и «традиционными».

Первые, по мнению разработчиков, должны развивать более высокое статическое давление за счёт увеличенного угла изгиба, а вторые — обеспечивать стабильный воздушный поток.

Очень важным, на мой взгляд, моментом является то, что вентиляторы системы охлаждения видеокарты не оснащены никакими фирменными технологиями для их полной остановки без нагрузки (при работе в 2D-например). Я уже неоднократно критиковал полную остановку вентиляторов за практическую бесполезность, ведь весь смысл той же технологии ZeroFrozr заключался в достижении бесшумности видеокарты в 2D. Однако при этом никто не принимал во внимание тот факт, что даже на 800 об/мин такие вентиляторы будут абсолютно не слышны внутри закрытого корпуса системного блока — и при этом они будут поддерживать температуру GPU и элементов VRM в более комфортном диапазоне, а также плавнее реагировать на её резкое повышение при запуске 3D-приложений. У MSI GeForce RTX 2060 SUPER Ventus GP OC минимальная скорость вентиляторов составляет 1000 об/мин, но их также не слышно, даже если остановить вентиляторы на процессорном кулере и все корпусные «вертушки». Максимальная скорость может достигать 3500 об/мин.

Стоит упомянуть еще два отдельных элемента: пластиковый кожух с обратной стороны текстолита (хотя вряд ли он входит в систему охлаждения), а также маленький радиатор с термопрокладкой для элементов цепи VRM.

Ещё раз обращаем ваше внимание, что подсветки у MSI GeForce RTX 2060 SUPER Ventus GP OC нет.

Для проверки температурного режима работы видеокарты в качестве нагрузки мы использовали стресс-тест Fire Strike Extreme из последней версии графического пакета 3DMark.

Для мониторинга температур и всех других параметров видеокарты применялась программа MSI Afterburner и утилита GPU-Z. Тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при температуре в помещении около 25 градусов Цельсия.

MSI GeForce RTX 2060 SUPER Ventus GP OC была протестирована нами как до разборки, так и после, когда штатный термоинтерфейс на кристалле графического процессора был заменён термопастой Arctic MX-4. Поэтому мы приведём оба результата. Сначала при автоматической регулировке скорости вентиляторов кулера.

Штатный термоинтерфейс

Штатный термоинтерфейс


Arctic MX-4

Arctic MX-4



Разница оказалась минимальной, но всё же есть. После замены термопасты максимальная температура GPU снизилась с 70 до 69 градусов Цельсия, а скорость вентиляторов уменьшилась примерно на 30-40 об/мин. В обоих случаях можно констатировать тот факт, что система охлаждения MSI GeForce RTX 2060 SUPER Ventus GP OC идеально справляется со своей задачей и при этом не доставляет никакого дискомфорта в плане уровня шума. Свиста дросселей мы также не зафиксировали.

На максимальной скорости вентиляторов температура GPU с Arctic MX-4 снизилась на 2 градуса Цельсия в сравнении со штатным термоинтерфейсом, а в целом от автоматического режима регулировки скорости вентиляторов выигрыш составил 10-12 градусов Цельсия.

Штатный термоинтерфейс

Штатный термоинтерфейс


Arctic MX-4

Arctic MX-4



Уровень шума видеокарты при скорости её вентиляторов выше 3400 об/мин очень высокий. Правда, нам сложно предположить, кому может понадобиться такой режим работы MSI GeForce RTX 2060 SUPER Ventus GP OC, ведь и при автоматической регулировке скорости вентиляторов эффективность охлаждения очень высокая.

#Оверклокерский потенциал

На нашем экземпляре MSI GeForce RTX 2060 SUPER Ventus GP OC удалось добиться стабильных +130 МГц (8,8%) по частоте графического процессора и +1640 МГц (11,7%) по эффективной частоте видеопамяти.

Это вполне стандартный разгон для большинства GeForce RTX 2060 SUPER.

Итоговые частоты видеокарты составили 1600-1795/15640 МГц.

Что касается реальной частоты графического процессора в 3D, то она кратковременно повышалась до 2085 МГц, а затем стабилизировалась на отметке 1905-1925 МГц. Температурный режим разогнанной видеокарты был следующим.

Автоматический режим (1000-1760 об/мин, 2 шт.)

Как видим, MSI GeForce RTX 2060 SUPER Ventus GP OC стала греться лишь на 1-2 градуса Цельсия сильнее, а скорость вентиляторов практически не изменилась в сравнении с номинальным режимом работы.
