Обзор материнской платы BIOSTAR Z690A VALKYRIE: «шестисотые» все еще актуальны

⇣ Содержание

#Стенд и методика тестирования

Для тестирования материнской платы мы собрали довольно мощный игровой ПК. Перечень всех используемых в сборке комплектующих приведен в таблице ниже.

Конфигурация тестового стенда
Центральный процессор Intel Core i9-12900K
Материнская плата (версия BIOS) BIOSTAR Z690A VALKYRIE (BIOS Z69CC912)
Оперативная память Corsair Vengeance RGB PRO CMW32GX4M4K4400C18, DDR4-4400, 4 × 8 Гбайт
Corsair Vengeance CMK16GX4M2Z3466C16, DDR4-3466, 2 × 8 Гбайт
Основной накопитель Intel 760p, 2 Тбайт
Видеокарта Palit GeForce RTX 3080 GAMING PRO, 10 Гбайт GDDR6X
Блок питания Corsair AX1500i, 1,5 кВт
Процессорный кулер Fractal Design Celsius+ S36 Prisma
Корпус Открытый тестовый стенд
Монитор Acer S277HK, 27", Ultra HD
Операционная система Windows 11
ПО для видеокарт
NVIDIA GeForce Game Ready Driver 522.25
Дополнительное оборудование
Тепловизор Fluke Ti400
Шумомер Mastech MS6708
Ваттметр watts up? PRO

Процессор и подсистема питания материнских плат нагружались программой Prime95 30.8 (подтест Small FFTs). Практика показывает, что среди профессионального ПО существуют рабочие приложения, способные нагружать чипы Core до потребления свыше 200 Вт, а потому стабильная работа компьютера в таких программах является гарантией того, что система впоследствии не будет перегреваться, троттлить и работать нестабильно.

В стендах использовалась необслуживаемая СВО NZXT. Конвертеры питания материнской платы во время тестирования никак дополнительно не охлаждались.

Стоит помнить и о том, что в реальной жизни материнская плата будет установлена в компьютерном корпусе, и в зависимости от окружающих условий представленные результаты могут как улучшиться, так и ухудшиться. Использование СЖО в стенде является попыткой определить критерии стабильной работы платы в любой ситуации.

Тестирование проводилось в следующих приложениях:

  • Blender 3.2.1. Определение количества семплов в минуту в одном из популярных свободных пакетов для создания трехмерной графики. Измеряется продолжительность построения финальной модели monster, junkshop и classroom.
  • x265 HD Benchmark. Тестирование скорости транскодирования видео в формат H.265/HEVC. В таблицах и графиках указано среднее целое значение, полученное после пяти запусков теста.
  • CINEBENCH R23. Измерение быстродействия фотореалистичного трехмерного рендеринга в анимационном пакете CINEMA 4D, тест CPU. В таблицах и графиках указано среднее целое значение, полученное после пяти запусков теста.

#BIOS

Плата BIOSTAR оснащена UEFI AMI BIOS с фирменной и вполне узнаваемой оболочкой. На момент написания статьи актуальной версией считалась прошивка под названием Z69CC912 — в открытом доступе она появилась в сентябре. И это — пятая по счету версия микрокода для платы, поступившей в конце прошлого года. Последняя прошивка привносит поддержку процессоров семейства Raptor Lake.

Функциональность LGA1700-плат BIOSTAR подробно разобрана в обзоре модели Racing B660GTN. Хоть «Валькирия» и является устройством принципиально иного уровня, но изменений в прошивке Z69CC912 я нашел не так много. В основном они касаются возможности менять больше напряжений центрального процессора. В то же время мы не можем самостоятельно настраивать напряжение VDDQ. Зато в сравнении с Racing B660GTN прошивка «Валькирии» позволяет сохранять до пяти профилей настроек.

Меню BIOS устройства состоит из следующих вкладок:

  • Main — здесь отображается информация об актуальной версии прошивки платы и установленной оперативной памяти.
  • Advanced — здесь находятся общие настройки ЦП, чипсета, накопителей и портов, а также мониторинг температуры и подключенных к плате вентиляторов.
  • Chipset — здесь расположены опции чипсета, встроенной графики и линий PCI Express.
  • Boot — здесь настраивается доступ к загрузочным устройствам.
  • Security — здесь можно установить пароль администратора и отформатировать подключенные накопители.
  • Tweaker — здесь настраивается работа центрального процессора и оперативной памяти.
  • Save & Exit — здесь сохраняются внесенные в прошивку изменения или же производится откат к настройкам по умолчанию.

Из датчиков температуры непосредственно на самой плате присутствуют только сенсоры System (где он расположен — не указано) и MOS. Последний датчик — крайне полезен, если вы любите экспериментировать, а также занимаетесь разгоном центрального процессора.

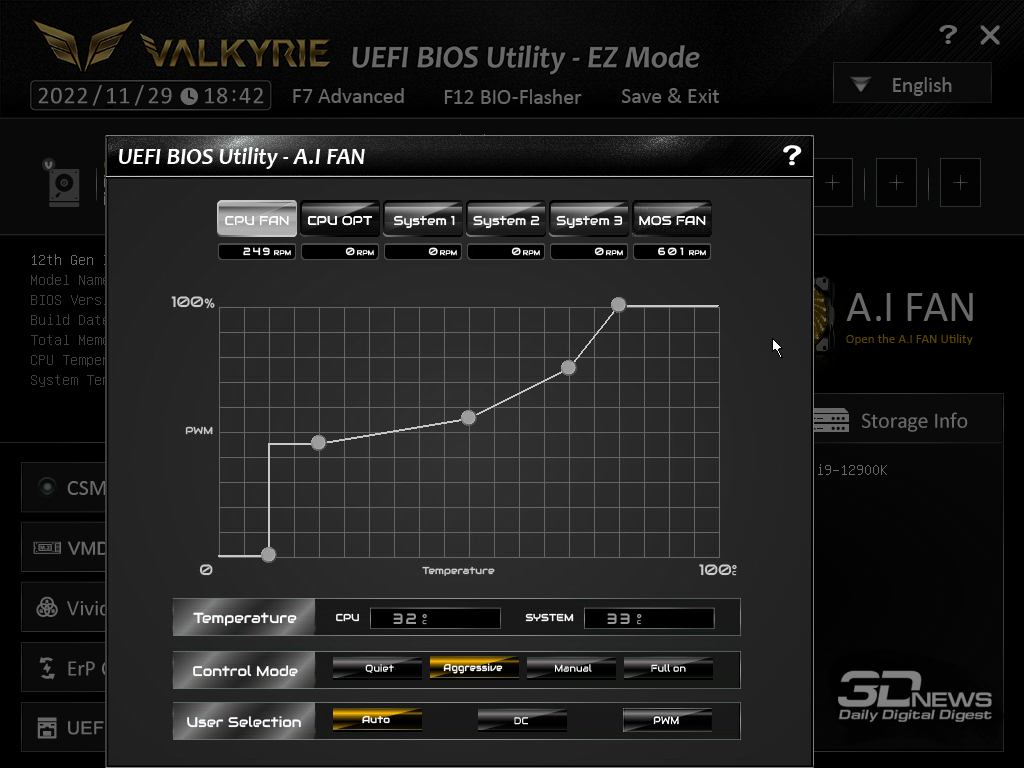

Функция A.I FAN позволяет настраивать частоту вращения вентиляторов для всех коннекторов.

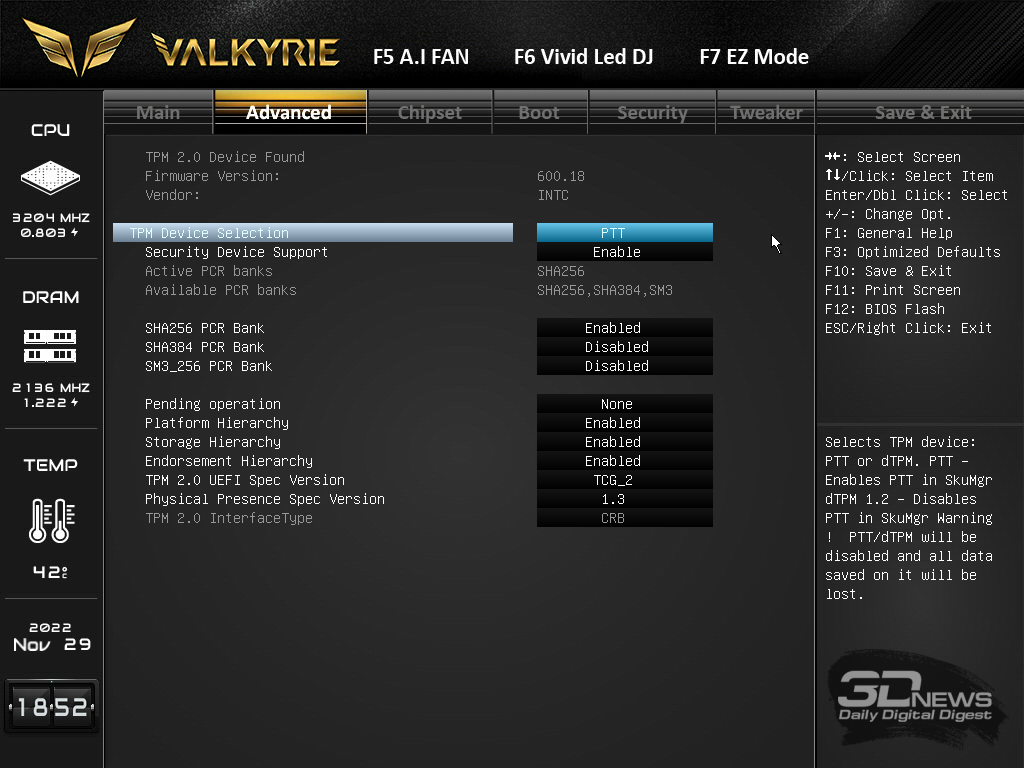

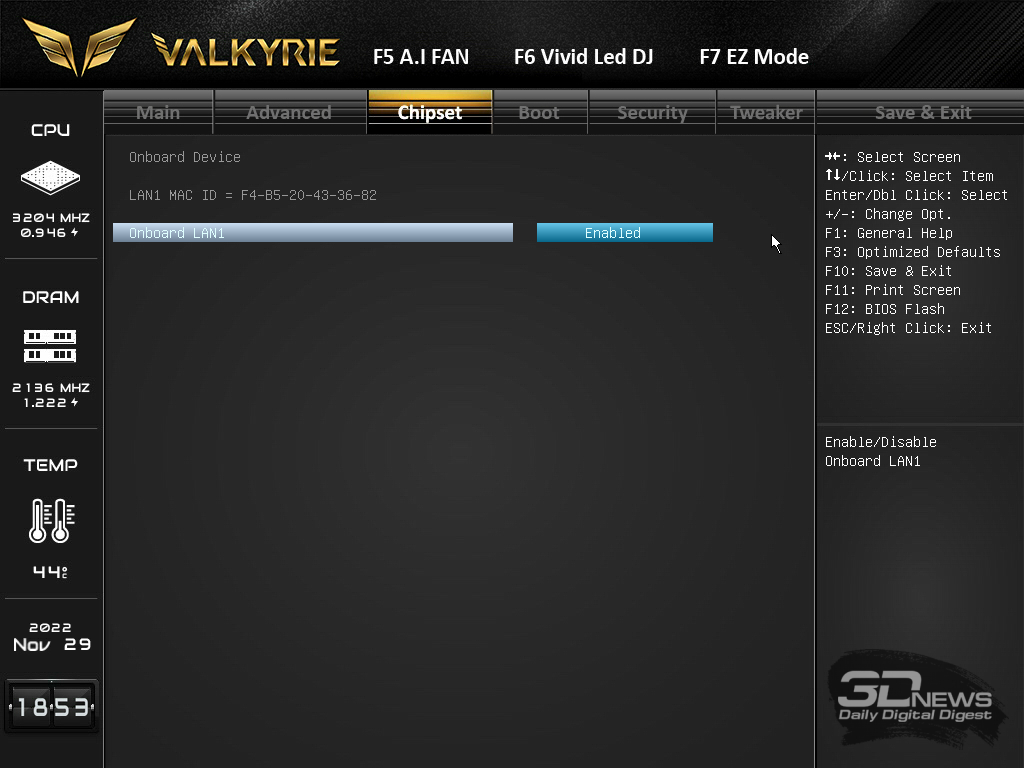

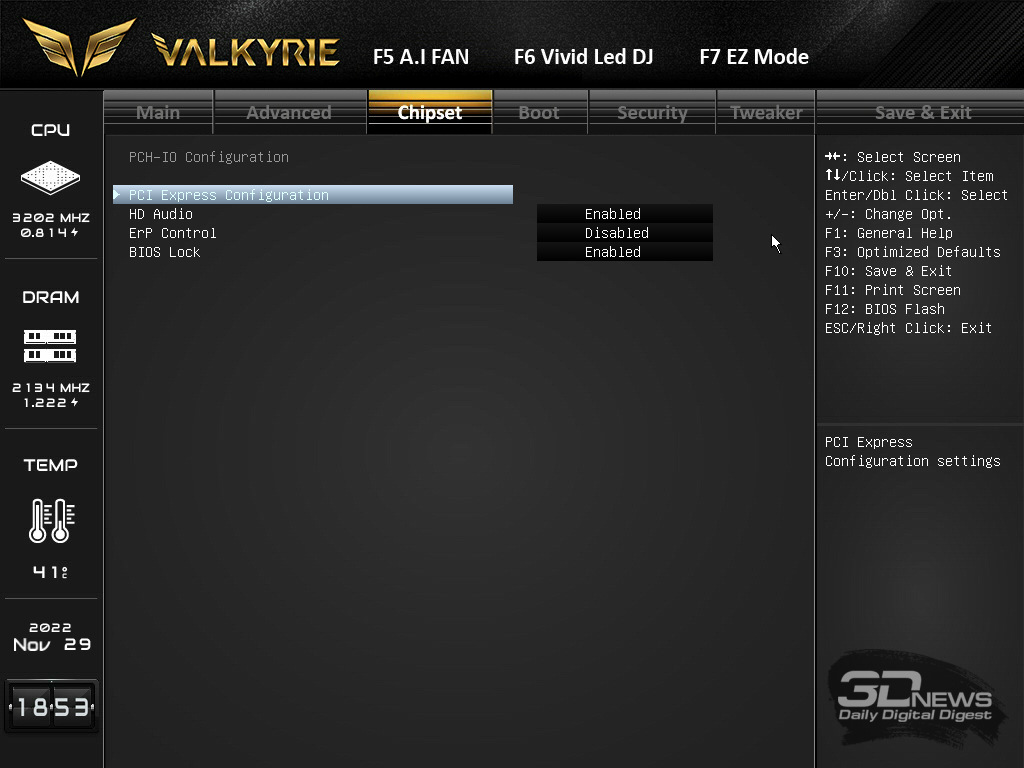

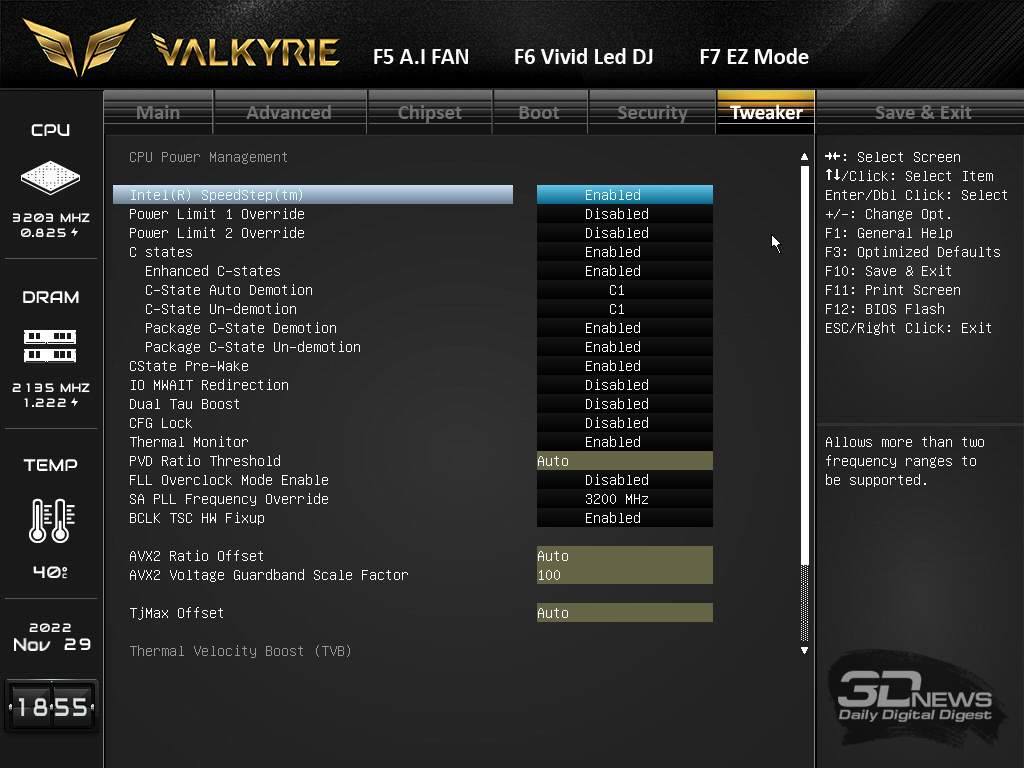

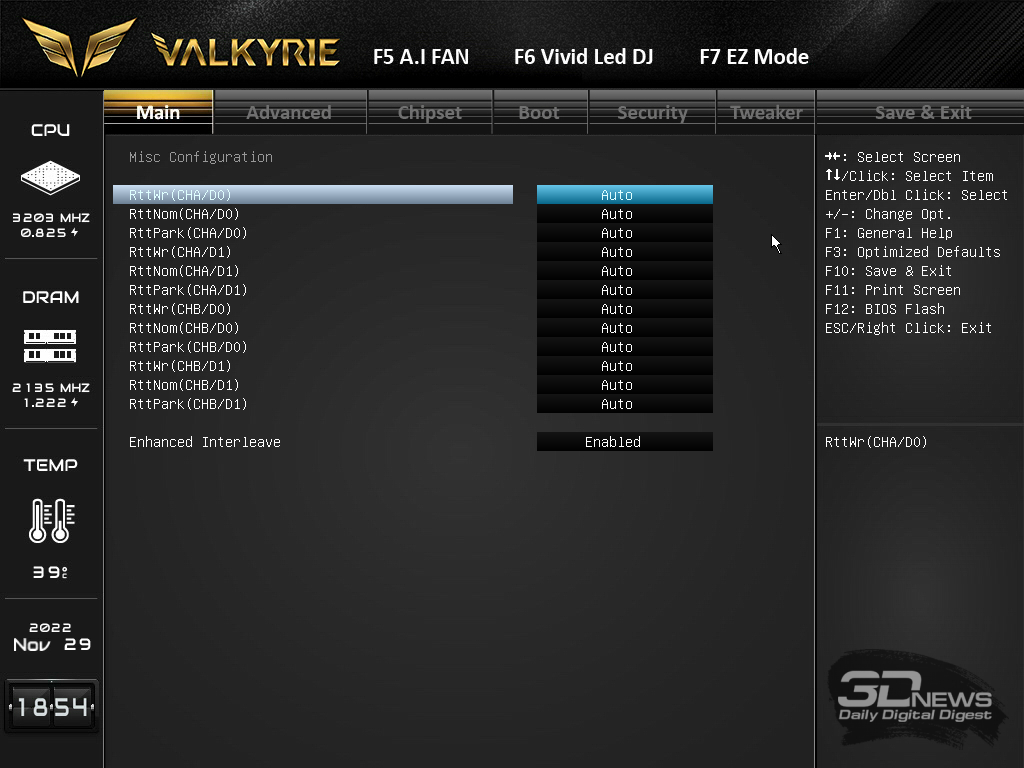

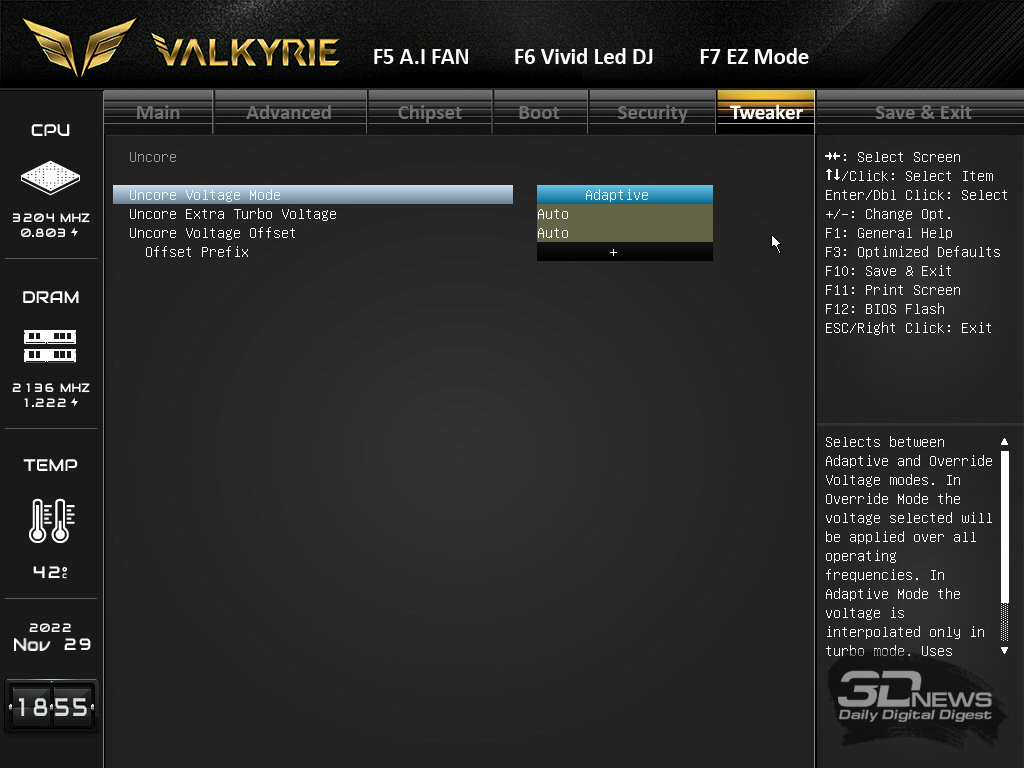

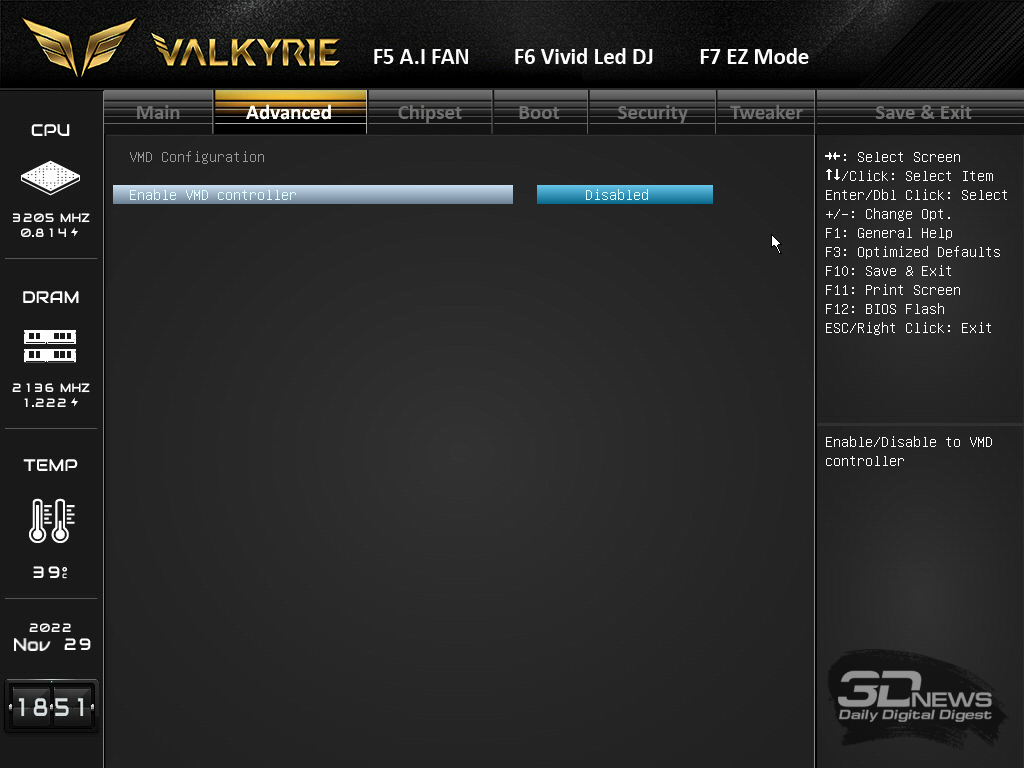

Больше подробностей вы найдете на самих скриншотах UEFI BIOS Utility:

BIOSTAR Z690A VALKYRIE (BIOS Z69CC912)
Напряжение, мин./макс. значения и шаг, В
CPU Vcore Adjust Voltage 0,802/1,800 0,001
DRAM Voltage 1,0/2,2 0,013
V1P05 CPU Voltage 1,015/1,800 0,005
VTT REF Voltage 0,5/1,2 0,005
VCC1P8 PCIE5 Voltage 1,775/2,500 0,025
VCCIN AUX CPU Voltage 1,775/2,500 0,025
DDR VPP Voltage 2,377/3,000 0,032
E-core L2 Extra Turbo Voltage 0,002/2,000 0,001
Uncore Extra Turbo Voltage 0,002/2,000 0,001
Core PLL Voltage Offset 0,0175/0,2625 0,0175
GT PLL Voltage Offset 0,0175/0,2625 0,0175
Ring PLL Voltage Offset 0,0175/0,2625 0,0175
Sistem Agent PLL Voltage Offset 0,0175/0,2625 0,0175
Efficient-core PLL Voltage Offset 0,0175/0,2625 0,0175
Memory Controller PLL Voltage Offset 0,0175/0,2625 0,0175
Load-Line Calibration
CPU (уровни) 7
Дополнительно
Настройка первичных таймингов Предусмотрена
Настройка вторичных и третичных таймингов Предусмотрена
Профили настроек BIOS Есть, 5 слотов
Очистка SSD Предусмотрена
Настройка вращения вентиляторов Предусмотрена
Изменение BCLK Не предусмотрено
Автоматический разгон процессора Не предусмотрен
Автоматический разгон памяти Не предусмотрен
Обновление BIOS без включения платы Не предусмотрено
Датчики температуры System, MOS

#Тестирование

Для тестирования BIOSTAR Z690A VALKYRIE я взял 16-ядерный Core i9-12900K. С учетом того, что производитель не экономил на компонентах конвертера питания, даже без тестирования понятно, что Z690A VALKYRIE обеспечит стабильную работу любого существующего процессора для платформы LGA1700. К тому же система охлаждения VRM оснащена четырьмя «крутиляторами».

Встроенными вентиляторами «Валькирии» можно управлять в BIOS матплаты. По умолчанию включен режим Manual, но также доступны пресеты Quiet и Full. Вот их характеристики:

  • Quiet и Manual — ~5000 об/мин, уровень шума с расстояния 15 см — 37,4 дБА.
  • Full — ~11500 об/мин, 48,7 дБА.

Встроенные вентиляторы — шумные на средних и высоких оборотах, хотя в глухом корпусе с шумоизоляцией их работа не будет так заметна на слух. Однако стоит признать и эффективность охлаждения конвертера питания: при энергопотреблении в 250 Вт компоненты VRM-зоны нагревались всего до 54 градусов Цельсия — во время тестирования использовался режим Quiet. Очевидно, что Z690A VALKYRIE с легкостью «проглотит» какой-нибудь Core i9-13900KS с полностью отключенными лимитами мощности — справилась бы процессорная СО.

 Режим работы по умолчанию (Core i9-12900K), вентиляторы системы охлаждения включены

Режим работы по умолчанию (Core i9-12900K), вентиляторы системы охлаждения включены

Prime95

Скажу честно: мне не нравится, когда производитель добавляет в систему охлаждения материнской платы активные элементы — вентиляторы. Они либо работают шумно изначально, либо будут работать шумно со временем. К счастью, в случае с Z690A VALKYRIE мы можем отключить крыльчатки попарно как физически, так и в BIOS материнской платы. Дальнейшее тестирование устройства проводилось с выключенными вентиляторами кулера конвертера питания.

 Режим работы по умолчанию (Core i9-12900K), вентиляторы системы охлаждения выключены

Режим работы по умолчанию (Core i9-12900K), вентиляторы системы охлаждения выключены

 Режим работы по умолчанию (Core i9-12900K), вентиляторы системы охлаждения выключены

Режим работы по умолчанию (Core i9-12900K), вентиляторы системы охлаждения выключены

Prime95

CINEBENCH R23

Игры

Конечно же, без активного охлаждения VRM-зона «Валькирии» стала греться заметно сильнее. Тем не менее мы видим, что конвертер питания героя сегодняшнего обзора не перегревается — даже в Prime95. Медно-алюминиевые радиаторы хорошо справляются со своей задачей без дополнительного обдува (а в хорошо продуваемом корпусе он обязательно будет).

 Режим работы по умолчанию (Core i9-12900K), вентиляторы системы охлаждения выключены

Снижение напряжения центрального процессора (Prime95)

 Снижение напряжения центрального процессора CINEBENCH R23)

Снижение напряжения центрального процессора (CINEBENCH R23)

Prime95

К сожалению, я так и не получил специальную прижимную рамку для процессорного гнезда LGA1700, которую Fractal Design распространяет бесплатно. Быть может, высокие температуры Core i9-12900K в случае с Z690A VALKYRIE и Fractal Design Celsius+ S36 Prisma обусловлены неравномерным прижимом — на это указывают некоторые косвенные признаки. Однако я абсолютно уверен в том, что эпоха бытового разгона процессоров канула в Лету — сейчас для пользователя актуальнее задача по максимальному снижению энергопотребления и нагрева существующих современных чипов. Используя «Валькирию», у меня получилось самостоятельно снизить энергопотребление столь горячего центрального процессора. Для этого напряжение VCore было снижено до значения 1,09 В и включен первый уровень Load-Line Calibration. Также при даунвольтинге процессоров Alder Lake важно отключать функцию IA CEP (Current Excursion Protection), иначе будет срабатывать защитный механизм от низкого напряжения VCore, что приведет к серьезному снижению производительности системы (хотя программы наподобие HWiNFO64 будут показывать, что все в порядке).

В результате в Prime95 максимальное энергопотребление Core i9-12900K снизилось с 259 до 234 Вт в пике. Этого оказалось достаточно для нормальной работы «водянки» Fractal Design. В CINEBENCH R23 процессор потреблял уже заметно меньше 200 Вт.

Что и требовалось доказать: флагманские процессоры Intel скорее надо не разгонять, а, наоборот, настраивать в сторону уменьшения энергопотребления и нагрева.

 Режим Gear1

Режим Gear1

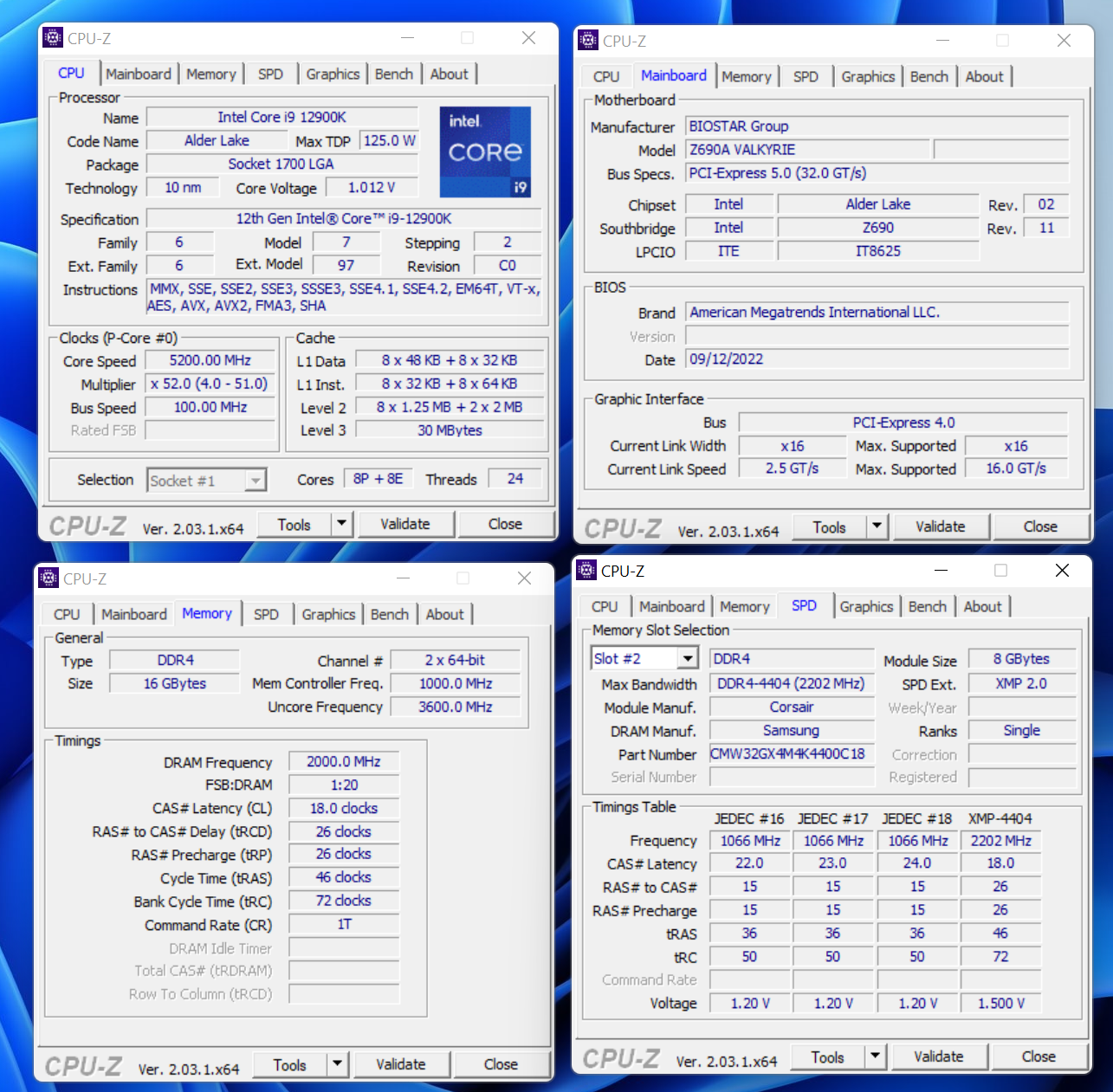

 Режим XMP

Режим XMP

Теперь рассмотрим работу оперативной памяти. Комплект Corsair Vengeance RGB PRO CMW32GX4M4K4400C18 — настоящий камень преткновения для многих платформ и материнских плат. Этот набор обладает отличным потенциалом по разгону и настройке, но в ряде случаев приходится хорошенько поломать голову над тем, как же его запустить хотя бы в режиме DDR4-4000. Так, в сравнительном тестировании Z690-плат ни одна материнка не запустила этот комплект в режиме DDR4-4400 при использовании всех четырех модулей. Результаты BIOSTAR Z690A VALKYRIE:

  • два модуля запустились только в режиме DDR4-4000;
  • четыре модуля запустились только в режиме DDR4-4000;
  • режим Gear1 работал вплоть до эффективной частоты 4000 МГц при использовании двух модулей;
  • режим Gear1 работал вплоть до эффективной частоты 3600 МГц при использовании четырех модулей.

Ниже представлены результаты тестирования стенда при использовании разных настроек оперативной памяти.

Результаты тестирования
Core i9-12900K + 32 Гбайт DDR4-4000 (18-26-26-46, Gear2) Core i9-12900K + 32 Гбайт DDR4-4000 (18-26-26-46, Gear1) Core i9-12900K + 32 Гбайт DDR4-4000 (14-14-14-34, Gear1)
CINEBENCH R23, баллы 27 602 27685 28000
x265 HD Benchmark, FPS 64,54 64,77 65,11
Blender 3.2.1, семплы в минуту 381,46 386,96 392,12

#Выводы

Я долго выбирал название для этого обзора. С первым вариантом вы уже познакомились, а второй выглядел так: «Обзор материнской платы BIOSTAR Z690A VALKYRIE: скромный флагман». Действительно, топовая плата BIOSTAR для платформы LGA1700 выглядит очень скромно — это касается как комплектации устройства, так и его конструктивных особенностей. К сожалению, без «экономии на спичках» не обошлось. В целом в такой материнке хотелось бы видеть больше разъемов для подключения вентиляторов и лучше оптимизированный BIOS — с возможностью более гибко настраивать работу центрального процессора и памяти.

В остальном перед нами довольно качественная плата, в паре с которой можно использовать любой чип Alder Lake или Raptor Lake с DDR4-памятью. На главном в Z690A VALKYRIE, к счастью, не экономили.
