Обзор материнской платы BIOSTAR Racing B660GTN: рассматриваем важный нюанс при сборке компактного игрового ПК

Я прекрасно помню те годы, когда российские оверклокеры охотились за материнскими платами BIOSTAR. Во времена Core 2 Duo и Core Quad устройства этого тайваньского производителя отлично проявляли себя в разгоне. Но в определенный момент платы BIOSTAR исчезли с российского рынка, а последний обзор на нашем сайте (речь идет о модели Racing X370GT7) датирован далеким 2018 годом. В 2022 году ситуация изменилась: материнских плат BIOSTAR в продаже стало гораздо больше. Причем в компьютерных магазинах вы найдете устройства для всех современных массовых платформ — от начального уровня до железа из разряда High-end. В ноябре прошлого года к нам в тестовую лабораторию приехало сразу несколько материнок BIOSTAR для платформы LGA1700 и процессоров Intel 12-го и 13-го поколений. Знакомство с ними я начну с интереснейшей модели Racing B660GTN — да, mini-ITX-платы мы тоже давно не тестировали. О том, как нам удалось подстрелить сразу двух зайцев, читайте далее.

BIOSTAR RACING B660GTN

⇡#Технические характеристики и комплектация

В 3DNews побывало множество матплат для LGA1700. Как известно, процессоры Core и платформа в целом позволяют использовать как оперативную память стандарта DDR4, так и DDR5. Обычно производитель указывает в названии устройства поддерживаемый тип ОЗУ — так делают ASUS, GIGABYTE, MSI и ASRock. У BIOSTAR устройств на базе чипсетов 600-й серии, поддерживающих память стандарта DDR5, не очень много — всего одно, если быть точным. Так что дополнительные пояснения в случае с серией Racing не требуются. Другими словами, та же Racing B660GTN существует лишь в единственном экземпляре и поддерживает только DDR4-память — ее подробные характеристики приведены ниже в таблице.

Комплект поставки оказался весьма скромным: в картонной коробке, помимо самой материнки, лежали диск с драйверами и ПО, руководство пользователя, инструкция по установке, крепеж для Wi-Fi-антенн и модуля беспроводной связи, а также четыре SATA-кабеля.

⇡#Особенности матплаты

Большинство материнских плат форм-фактора mini-ITX имеют схожую компоновку элементов — это касается как платформ AMD AM4 и AM5, так и платформы LGA1700. Так, текстолит со сторонами 170 × 170 мм позволяет распаять два слота DIMM и один разъем PCI Express x16. При этом современное устройство должно иметь качественный конвертер питания, минимум один слот M.2 и позволять установить сколь угодно крупный процессорный кулер. Кажется, у Racing B660GTN с этим все в порядке.

BIOSTAR RACING B660GTN

Во-первых, в материнской плате используются невысокие радиаторы, охлаждающие компоненты конвертера питания. О минусах такой системы охлаждения я расскажу позже, а пока констатирую факт: у меня под рукой были Noctua NH-D15 и Thermalright Archon X2 — и оба кулера удачно разместились в околосокетном пространстве, не перекрыв при этом единственный PEG-порт.

Тем не менее, и это во-вторых, особенности форм-фактора накладывают ограничение на использование модулей оперативной памяти — планки с высокими радиаторами не всегда поместятся при использовании широких воздушных кулеров. Выйдет как-то так.

В целом разводка компонентов на плате выполнена хорошо. Однако когда ставишь такую оценку, в случае с форм-фактором mini-ITX надо отталкиваться в том числе от типа используемого компьютерного корпуса. Поэтому тем, кто мало знаком с компактными игровыми системами, предлагаю сначала проштудировать обзоры следующих корпусов: Fractal Design Node 202 и Dr Zaber Sentry (Slim Desktop); Fractal Design Define Nano S и Phanteks Enthoo Evolv Shift (Mini-Tower). В зависимости от типа корпуса требования к расположению тех или иных компонентов материнской платы могут отличаться.

Например, сборка по-настоящему мощного ПК с необслуживаемой СЖО в корпусе класса Fractal Design Define Nano S потребует довольно большого количества разъемов для подключения вентиляторов. А в mini-ITX-платах таких коннекторов всего три — и Racing B660GTN здесь не является исключением. Следовательно, при наличии большого числа вентиляторов в системе нужно заранее обзавестись соответствующими переходниками и/или хабами: либо они идут в комплекте с прочим железом, либо их требуется купить дополнительно.

Единственный слот расширения PCI Express x16 поддерживает стандарт 5.0 — это довольно редко для материнских плат на B660-чипсете. Порт дополнительно армирован — увеличение его прочности становится актуальным в эпоху видеокарт класса GeForce RTX 4090.

Большой плюс Racing B660GTN — поддержка сразу двух M.2-портов для установки SSD. К обоим разъемам подведено по четыре линии PCI Express 4.0. Основной порт получил довольно массивный радиатор охлаждения. Он же охлаждает чипсет.

Второй разъем распаян на обратной стороне печатной платы. Учтите, что установка второго SSD не приведет ни к чему хорошему при использовании корпусов определенного типа, ведь горячий накопитель (а современные NVMe-устройства достаточно сильно греются) будет замурован в узком пространстве между текстолитом и крышкой корпуса. Например, в Phanteks Enthoo Evolv Shift и ему подобных «башнях» M.2-накопителю точно не поздоровится, ведь он окажется между матплатой и видеокартой. А вот в корпусах mini-Tower с достаточно большим пространством за шасси таких проблем современные SSD не испытают.

Помимо M.2-портов, на печатной плате распаяно четыре слота SATA 6 Гбит/с.

Как видите, корпусная заглушка для I/O-панели Racing B660GTN не требуется. Полный список внутренних и внешних разъемов приведен в таблице в начале статьи, но лично я хочу выделить:

• наличие сразу четырех USB 3.2 Gen2 A-типа (10 Гбит/с);
• присутствие выходов DisplayPort 1.4 и HDMI 2.1;
• установку 2,5-гигабитного Ethernet-порта;
• возможность подключить беспроводной модуль Wi-Fi и Bluetooth форм-фактора 2230.

Для полного счастья в Racing B660GTN, пожалуй, не хватает разъема USB 3.2 Gen2 C-типа — как внешнего, так и внутреннего. Внешних накопителей (не говоря уже о смартфонах и прочих гаджетах) с таким интерфейсом становится все больше.

За звук в матплате отвечает проверенный временем контроллер Realtek ALC1200. На фоне продвинутого тракта Realtek ALC4082, используемого в дорогих платах для платформы LGA1700, это откровенный середнячок. Однако японские «аудиофильские» конденсаторы в Racing B660GTN присутствуют; экранирование тракта и разводка каналов по разным слоям текстолита — тоже.

Подсветки у Racing B660GTN не предусмотрено — есть только разъемы для 5- и 12-вольтовых RGB-лент. Из полезных «светилок» отмечу наличие светодиодных индикаторов, указывающих, на каком этапе инициализации оборудования находится система.

Подсистема питания Racing B660GTN работает по схеме 8+1+1 (VCore + VCCAUX + VСCGT). Каждая фаза, ответственная за работу ядер процессора и встроенной графики, содержит по силовому каскаду ISL99360 от Renesas (нагрузка — 60 А). Канал VCCAUX функционирует при помощи полевого транзистора MP87992 от Monolithic Power Systems (70 А). Управляет фазами 20-канальный ШИМ-контроллер RAA229132 от Renesas.

Выходит, схема питания героя обзора работает напрямую, без удвоителей и параллельных потоков. На бумаге VRM-зона Racing B660GTN выглядит довольно солидно — с поправкой на то, что мы имеем дело с mini-ITX-платой, конечно же. Во всей этой истории меня смущает лишь наличие небольших алюминиевых радиаторов, охлаждающих силовые сборки и дроссели при помощи очень толстых термопрокладок.

⇡#Стенд и методика тестирования

Для тестирования материнской платы мы собрали довольно мощный игровой ПК. Перечень всех используемых в сборке комплектующих приведен в таблице ниже.

Процессор и подсистема питания материнских плат нагружались программой Prime95 30.8 (подтест Small FFTs). Практика показывает, что среди профессионального ПО существуют рабочие приложения, способные нагружать чипы Core до потребления свыше 200 Вт, а потому стабильная работа компьютера в таких программах является гарантией того, что система впоследствии не будет перегреваться, троттлить и работать нестабильно.

В стендах использовалась необслуживаемая СВО NZXT. Получается, конвертеры питания материнских плат во время тестирования никак дополнительно не охлаждались.

Стоит помнить и о том, что в реальной жизни любая из протестированных материнок будет установлена в компьютерном корпусе, и в зависимости от окружающих условий представленные результаты могут как улучшиться, так и ухудшиться. Использование СЖО в стенде является попыткой определить критерии стабильной работы платы в любой ситуации.

Для получения более наглядной картины тестовый стенд был протестирован в следующих играх в разрешении Full HD:

• The Witcher III: Wild Hunt. DirectX 11. Новиград и окрестности. Максимальное качество.
• GTA V. DirectX 11. Встроенный бенчмарк. Максимальное качество, FXAA + 2x MSAA, дополнительные настройки качества — вкл., 16х AF, масштаб разрешения изображения — выкл. В 4К — без AA.
• PlayerUnknown's Battlegrounds. DirectX 11. Режим тренировки. Режим «Ультра».
• Marvel's Guardians of the Galaxy. DirectX 12. Встроенный бенчмарк. Режим качества «Ультра», DXR — выкл.
• HITMAN 3. DirectX 12. Чунцин. Режим «Ультра», 16x AF, Super Sampling 1.00, Simulation Quality — Best.
• Cyberpunk 2077. DirectX 12. Поездка в городе. Режим качества «Впечатляющее», DXR — выкл., DLSS — выкл.
• Total War Saga: TROY. DirectX 11. Встроенный бенчмарк. Режим «Макс.».
• Horizon Zero Dawn. DirectX 12. Встроенный бенчмарк. «Наивысшее качество», TAA.
• Watch Dogs: Legion. DirectX 12. Встроенный бенчмарк. Режим «Ультра», DXR — выкл., DLSS — выкл.
• Far Cry 6. DirectX 12. Встроенный бенчмарк. Режим качества «Ультра», TAA, HD-текстуры, DXR — выкл.

Производительность в играх определялась с помощью хорошо известной программы CapFrameX. Она позволяет получить время рендеринга каждого кадра. Использование 99-го процентиля вместо показателей минимального количества кадров в секунду обусловлено стремлением очистить результаты от случайных колебаний производительности, которые были спровоцированы причинами, не связанными напрямую с работой основных компонентов платформы.

⇡#BIOS

Плата BIOSTAR оснащена UEFI AMI BIOS с фирменной и вполне узнаваемой оболочкой. На момент написания статьи актуальной версией считалась прошивка под названием B66AY912 — в открытом доступе она появилась в сентябре. И это — пятая по счету версия микрокода для платы, поступившей в конце прошлого года.

Меню BIOS устройства состоит из следующих вкладок:

• Main — здесь отображает информация об актуальной версии прошивки платы и установленной оперативной памяти.

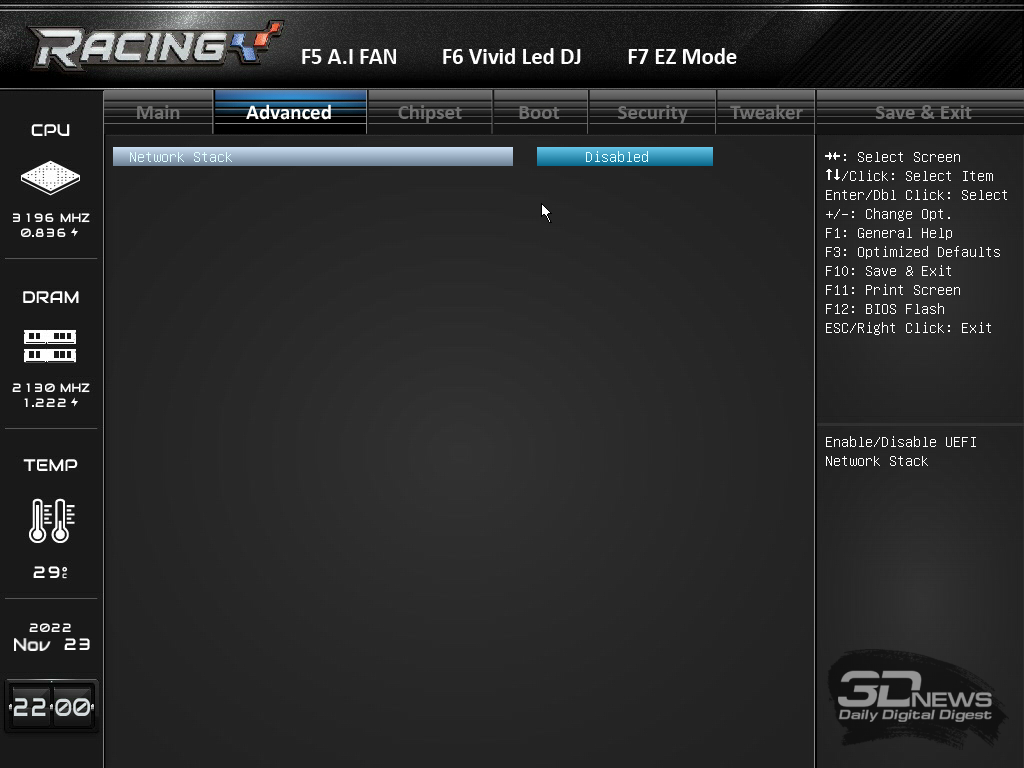

• Advanced — здесь находятся общие настройки ЦП, чипсета, накопителей и портов, а также мониторинг температуры и подключенных к плате вентиляторов.
• Chipset — здесь расположены опции чипсета, встроенной графики и линий PCI Express.

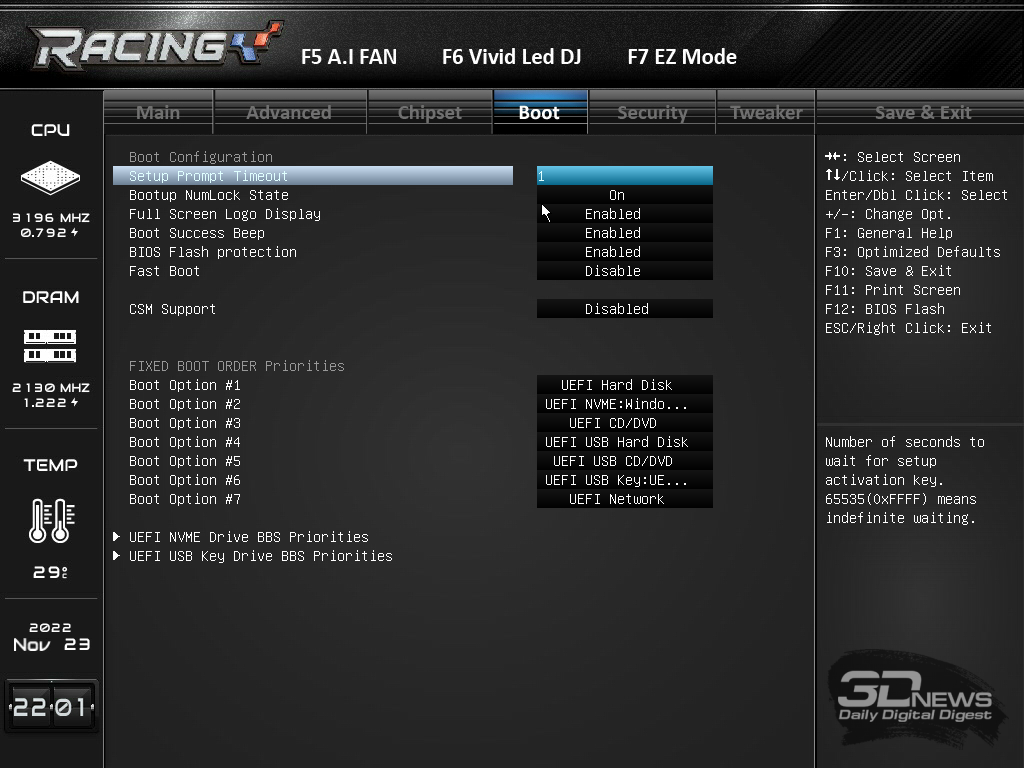

• Boot — здесь настраивается доступ к загрузочным устройствам.
• Security — здесь можно установить пароль администратора и отформатировать подключенные накопители.
• Tweaker — здесь настраивается работа центрального процессора и оперативной памяти.
• Save & Exit — здесь сохраняются внесенные в прошивку изменения или же производится откат к настройкам по умолчанию.

Больше подробностей вы найдете на самих скриншотах UEFI BIOS Utility:

bios_1 (1).png

Смотреть все изображения (42)

bios_1 (2).png

bios_1 (3).png

bios_1 (4).png

bios_1 (5).png

bios_1 (6).png

bios_1 (7).png

bios_1 (8).png

bios_1 (9).png

bios_1 (10).png

bios_1 (11).png

bios_1 (12).png

bios_1 (13).png

bios_1 (14).png

bios_1 (15).png

bios_1 (16).png

bios_1 (17).png

bios_1 (18).png

bios_1 (19).png

bios_1 (20).png

bios_1 (21).png

bios_1 (22).png

bios_1 (23).png

bios_1 (24).png

bios_1 (25).png

bios_1 (26).png

bios_1 (27).png

bios_1 (28).png

bios_1 (29).png

bios_1 (30).png

bios_1 (31).png

bios_1 (32).png

bios_1 (33).png

bios_1 (34).png

bios_1 (35).png

bios_1 (36).png

bios_1 (37).png

bios_1 (38).png

bios_1 (39).png

bios_1 (40).png

bios_1 (41).png

bios_1 (42).png

Смотреть все
изображения (42)

Не скажу, что BIOS героя обзора обладает большим набором функций, связанных с разгоном. Мы, например, не можем самостоятельно настраивать напряжение VDDQ. Прошивка также не позволяет сохранять профили настроек. А из датчиков температуры непосредственно на самой плате присутствует только сенсор System, но где он расположен — не указано. Тут бы, конечно, хотелось видеть еще один датчик в районе самой горячей точки VRM-зоны — прочие термопары, на мой взгляд, не очень-то нужны mini-ITX-плате.

Функция A.I FAN позволяет настраивать частоту вращения вентиляторов для всех коннекторов (CPU FAN, CPU OPT и System).

Есть у меня и претензии к стабильности работы прошивки Racing B660GTN, но более подробно об этом я расскажу далее.

⇡#Тестирование

Для тестирования Racing B660GTN я взял 16-ядерный Core i9-12900K. И без тестирования было понятно, что конвертер питания (восемь силовых сборок Renesas ISL99360, охлаждаемых не самыми большими радиаторами) не справится с этим чипом при выполнении ресурсоемких задач. Даже в CINEBENCH R23 энергопотребление топового Alder Lake переваливает за отметку в 200 Вт.

Режим работы по умолчанию (Core i9-12900K)

Prime95

CINEBENCH R23

Игры

Естественно, VRM материнской платы быстро перегревается — это касается работы стенда как в программе Prime95, так и в CINEBENCH R23. Результат — ожидаем, но меня больше беспокоит сильный нагрев 8-контактного EPS-разъема — его температура «ускакала» за 100 градусов Цельсия. Видимо, не зря прочие производители матплат усиливают этот разъем. Протестированные в этом году ASUS TUF GAMING B660M-PLUS WIFI D4 и MSI MAG B660M MORTAR WIFI DDR4 служат наглядным подтверждением моих слов.

Тем не менее в других задачах EPS-порт Racing B660GTN не перегревается. И будем честны: вряд ли кто-то действительно купит в пару к плате такого класса процессор уровня Core i9-12900K.

Установка вентилятора, обдувающего конвертер питания (Core i9-12900K)

Чтобы вы понимали: установка вентилятора над платой проблему перегрева конвертера питания не решит — просто сброс тактовой частоты процессора начнется на пару-тройку минут позже. В таких ситуациях надо снижать энергопотребление центрального процессора одним из имеющихся способов.

В играх сборка с Racing B660GTN работает стабильно даже с установленным Core i9-12900K — конвертер питания, правда, довольно сильно греется.

Снижение PL1 до 130 Вт (Core i9-12900K)

Снижение PL1 до 160 Вт (Core i9-12900K)

Снижение PL1 до 130 Вт

Используя Racing B660GTN, у меня никак не получилось самостоятельно снизить энергопотребление столь горячего центрального процессора при помощи уменьшения напряжения VCore. Даже отключение функции IA CEP (Current Excursion Protection) в BIOS устройства приводило к срабатыванию защитного механизма платы от низкого напряжения на ядра чипа. В результате производительность Core i9-12900K падала более чем вдвое. Налицо недоработки BIOS устройства, хотя платформа LGA1700 относится к категории зрелых.

Только включение седьмого уровня Load-Line Calibration позволило снизить энергопотребление 16-ядерника на 15-20 Вт в CINEBENCH.

В результате пришлось урезать лимиты мощности процессора. Результаты показали, что Racing B660GTN справилась с Core i9-12900K только после снижения параметра PL1 до 130 Вт — при прочих равных условиях мы потеряли 23 % быстродействия ЦП.

В принципе, в зависимости от выбранных корпуса и кулера, Racing B660GTN держит нагрузку в 130-150 Вт. Это значит, что мы смело можем использовать вместе с этой платой процессоры уровня Core i5-12600K и ниже. На мой взгляд, именно при таком энергопотреблении видны недостатки небольших алюминиевых радиаторов, используемых в Racing B660GTN. Восемь фаз, отвечающих за работу ядер центрального процессора, работали бы эффективнее, будь эта плата оснащена более крупными радиаторами с теплотрубкой.

Режим работы по умолчанию (Core i5-12400F)

С 6-ядерным Core i5-12400F у Racing B660GTN проблем нет даже во время стресс-тестирования.

Теперь рассмотрим работу оперативной памяти. Комплект Corsair Vengeance RGB PRO CMW32GX4M4K4400C18 — настоящий камень преткновения для многих платформ и материнских плат. Этот набор обладает отличным потенциалом по разгону и настройке, но в ряде случаев приходится хорошенько поломать голову над тем, как же его запустить хотя бы в режиме DDR4-4000. Так, в сравнительном тестировании Z690-плат ни одна материнка не запустила этот комплект в режиме DDR4-4400 при использовании всех четырех модулей. В Racing B660GTN, как известно, используется только два слота DIMM. Итого:

• два модуля запустились в режиме DDR4-4400 без каких-либо танцев с бубном;
• режим Gear1 работал вплоть до эффективной частоты 3600 МГц при использовании двух модулей — откровенно невысокий показатель на сегодняшний день.

Режим Gear1

Режим XMP

Ниже представлены результаты тестирования стенда в играх в разрешении Full HD. В первом случае использовался комплект памяти Corsair Vengeance CMK16GX4M2Z3466C16 с включенным XMP-профилем. Во втором случае — Corsair Vengeance RGB PRO CMW32GX4M4K4400C18 в режиме DDR4-4400 с настройкой основных, вторичных и третичных таймингов. По сути, при использовании Core i9-12900K в сборке только разная память и влияет на разницу в быстродействии. Она составляет 3-4 %.

⇡#Выводы

К протестированной плате у меня возникли некоторые претензии. Так, например, Racing B660GTN не позволит провести тонкую настройку центрального процессора и памяти — BIOS устройства элементарно не оптимизирован для этих целей. Также хотелось бы, чтобы устройство получило более эффективную систему охлаждения — уважаемые разработчики, уберите этот бесполезный пластиковый кожух и увеличьте основной радиатор.

С другой стороны, если использовать вместе с героем обзора негорячие процессоры Alder Lake/Raptor Lake в режиме по умолчанию и память популярных стандартов (таких как DDR4-3600), то ни о каких проблемах прошивки Racing B660GTN пользователь даже не узнает. Полагаю, 99 % покупателей именно так и поступают.

В остальном герой обзора мне понравился. В Москве в зависимости от магазина Racing B660GTN стоит 13-15 тысяч рублей. На момент написания статьи дешевле стоили только платы класса GIGABYTE H610I DDR4 — они предлагают чипсет H610, менее качественный конвертер питания и отсутствие какой-либо системы охлаждения для него. Более дорогая (17-19 тысяч рублей) ASRock Z690M-ITX/ax тоже не справится с чипами с энергопотреблением 150+ Вт, а за материнки класса ASUS ROG STRIX B660-I GAMING WIFI и GIGABYTE Z690I AORUS ULTRA придется выложить больше 20 тысяч. Выходит, при всех своих недостатках Racing B660GTN вполне конкурентоспособна, если вам нужна плата для сборки компактного игрового ПК.
