Обзор видеокарты AMD Radeon RX 7600: скромно и дешево

⇣ Содержание

В текущем поколении дискретных видеокарт AMD взяла неожиданно долгую паузу после релиза двух флагманских устройств — Radeon RX 7900 XT и XTX, прежде чем заняться реформой остальной части модельного ряда. Какими бы ни были причины задержки, в конце мая компания наконец представила третью по счету позицию 7000-й серии, но обновление парадоксально началось почти с самого низа ценовой лестницы, а графический процессор, который лег в основу Radeon RX 7600, на самом деле уже производится в течение полугода.

Новинка рассчитана на игры при разрешении 1080p с минимальными компромиссами в качестве графики и является прямой заменой старых предложений среднего уровня — Radeon RX 6600 и RX 6600 XT — по основным техническим характеристикам.

#Графический процессор Navi 33

Чип Navi 33 дебютировал еще в январе как графический процессор для ноутбучных видеоадаптеров. В отличие от флагманского Navi 31, который собран из нескольких чиплетов на общей подложке, Navi 33 представляет собой монолитный кристалл, созданный по техпроцессу TSMC N6. Такую же фотолитографию AMD применяет для выпуска чиплетов MCD, по которым распределен кеш третьего уровня и контроллеры внешней памяти Navi 31, в то время как ядро GCD пользуется более тонким техпроцессом TSMC N5.

Формула основных вычислительных блоков Navi 33 полностью скопирована с Navi 23 — GPU прошлого поколения, лежащего в основе Radeon RX 6600 и RX 6600 XT. Чип содержит 32 Compute Unit’а, что означает 128 блоков наложения текстур, 64 ROP и 2 048 векторных ALU для операций над числами FP32 или INT32. Однако ключевой особенностью архитектуры RDNA 3 является то, что Compute Unit при благоприятных обстоятельствах способен выполнить за такт не 64 операции FP32, как раньше, а 128, а значит, общее количество векторных ALU можно читать и как 4 096. AMD указывает в спецификациях меньшее число из-за ограничений нового формата инструкций, без которого удвоение пропускной способности невозможно, и высокой сложности самой задачи извлечения ILP (параллелизма на уровне инструкций) из шейдерного кода. Более подробно о работе конвейера RDNA 3 мы писали в обзоре Radeon RX 7900 XT и XTX.

Впрочем, Navi 33, будучи монолитным кристаллом, хорошо иллюстрирует, насколько дешево обошлись дополнительные ALU с точки зрения компонентного бюджета GPU. Если Navi 23 состоит из 11,06 млрд транзисторов, Navi 33 содержит 13,3. И это при том, что 2,24 млрд инженеры AMD потратили не только на исполнительные блоки, но и на усиленный стек внутренней памяти.

Кстати, о памяти: несмотря на повышенные аппетиты шейдерного ядра Navi 33 к данным и удвоенный объем кеша первого уровня, новый процессор, как и Navi 23, несет 32 Мбайт крупнейшего хранилища Infinity Cache. Однако архитектура RDNA 3 использует кеш L3 более эффективно, чем RDNA 2, а значит, его полезный объем также вырос. Последнее обстоятельство позволило сохранить узкую 128-битную шину доступа к внешней памяти.

Название Navi 23 Navi 33 Navi 31
Где используется

Radeon RX 6600;

Radeon RX 6600 XT;

Radeon RX 6650 XT

Radeon RX 7600

Radeon RX 7900 XT;

Radeon RX 7900 XTX

Микроархитектура RDNA 2 RDNA 3 RDNA 3
Техпроцесс, нм TSMC N7 TSMC N6 TSMC N5/N6
Число транзисторов, млрд 11,06 13,3 57,7
Площадь чипа, мм2 237 204 522
Число CU/WGP/SE
Compute Units (CU) 32 32 96
Workgroup Processors (WGP) 16 16 48
Shader Arrays (SA) Нет Нет Нет
Shader Engines (SE) 2 2 6
Конфигурация Compute Unit
Векторные ALU 2 × 32 4 × 32 4 × 32
Скалярные ALU 2 2 2
Тригонометрические ALU 2 × 4 2 × 4 2 × 4
Блоки трассировки лучей (Ray Accelerators) 1 1 1
Блоки наложения текстур (TMU) 4 4 4
Векторные/скалярные регистры 1024/2560 1024/3840 1024/3840
Объем кеша L0, Кбайт 16 32 32
Конфигурация Workgrpoup Processor (WGP)
Объем Local Data Store (LDS), Кбайт 128 128 128
Объем кеша инструкций, Кбайт 32 32 32
Объем скалярного кеша, Кбайт 16 16 16
Программируемые вычислительные блоки
Векторные ALU 2 048 4 096 12 288
Скалярные ALU 64 64 192
Блоки трассировки лучей (Ray Accelerators) 32 32 96
Тригонометрические ALU 256 256 768
Блоки фиксированной функциональности
Блоки наложения текстур (TMU) 128 128 384
Блоки операций растеризации (ROP) 64 64 192
Блоки трассировки лучей (Ray Accelerators) 32 32 96
Конфигурация памяти
Объем кеша L1, Кбайт 512 1 024 3 072
Объем кеша L2, Кбайт 2 048 2 048 6 144
Объем Infinity Cache, Мбайт 32 32 96
Разрядность шины RAM, бит 128 128 384
Тип микросхем RAM GDDR6 GDDR6 GDDR6
Интерфейс PCI Express 4.0 x8 4.0 x8 4.0 x16

Логика RDNA 3 приобрела массу оптимизаций, направленных на трассировку лучей, но сырая пропускная способность RT-блоков осталась прежней, а прохождение структуры BVH так же осуществляется шейдерными ALU. Как следствие, на быстрый игровой рейтрейсинг Radeon RX 7600 все еще не способен.

Более перспективно выглядит функция матричных вычислений, которая сулит пропускную способность в ½ по сравнению с «зелеными» чипами семейства Turing и Ampere и ¼ по сравнению с современными Ada, а это уже неплохой старт. Жаль, что программное обеспечение AMD развивается медленнее железа, и даже в грядущей, третьей версии апскейлинга FSR пока не заявлена поддержка нейросетей — только генерации кадров, как у DLSS 3.0.

Наконец, чип Navi 33 научился выполнять в железе кодирование видео AV1 и может похвастаться нативной совместимостью с последними версиями обоих интерфейсов вывода изображения: DisplayPort 2.1 и HDMI 2.1.

#Технические характеристики, цены

Radeon RX 7600 комплектуется полностью функциональной версией Navi 33, которая работает на тактовой частоте вплоть до 2 655 МГц — всего лишь на 66 МГц выше, чем у близкого по конфигурации Radeon RX 6600 XT. А значит, и по теоретической пропускной способности шейдерных операций над числами FP32 эти видеокарты эквивалентны, но в ситуации, когда RDNA 3 может задействовать удвоенный массив ALU внутри каждого Compute Unit’а, общая производительность также увеличивается вдвое.

Объем видеопамяти составляет 8 Гбайт, а пропускная способность — 18 Гбит/с. Шина PCI Express урезана до 8 линий, типично для современных видеокарт средней категории. Референсное энергопотребление Radeon RX 7600 оказалось лишь на 5 Вт больше, чем у Radeon RX 6600 XT: 165 Вт.

ПроизводительAMD
Модель Radeon RX 6600 Radeon RX 6600 XT Radeon RX 7600
Графический процессор
Название Navi 23 XL Navi 23 XT Navi 33 XL
Микроархитектура RDNA 2 RDNA 2 RDNA 3
Техпроцесс, нм TSMC N7 TSMC N7 TSMC N6
Число транзисторов, млрд 11,06 11,06 13,3
Тактовая частота, МГц: Base Clock / Game Clock / Boost Clock 1 626/2 044/2 491 1 968/2 359/2 589 1 720 /2 250/2 655
Шейдерные ALU FP32 1 792 2 048 2 048 (4 096)
Блоки наложения текстур (TMU) 112 128 128
Блоки операций растеризации (ROP) 64 64 64
Оперативная память
Разрядность шины, бит 128 128 128
Тип микросхем GDDR6 SGRAM GDDR6 SGRAM GDDR6 SGRAM
Тактовая частота, МГц (пропускная способность на контакт, Мбит/с) 1 750 (14 000) 2 000 (16 000) 2 250 (18 000)
Объем, Мбайт 8 192 8 192 8 192
Объем Infinity Cache, Мбайт 32 32 32
Шина ввода/вывода PCI Express 4.0 x8 PCI Express 4.0 x8 PCI Express 4.0 x8
Производительность
Пиковая производительность FP32, GFLOPS (из расчета максимальной указанной частоты) 8 928 10 605 10 875 (21 750)
Производительность FP64/FP32 1/16 1/16 1/32 (1/64)
Производительность FP16/FP32 2/1 2/1 2/1
Пропускная способность оперативной памяти, Гбайт/с 224 256 288
Вывод изображения
Интерфейсы вывода изображения DisplayPort 1.4, HDMI 2.1 DisplayPort 1.4, HDMI 2.1 DisplayPort 2.1, HDMI 2.1a
TBP/TDP, Вт 132 160 165
Розничная цена (США, без налога), $ 329 (рекоменд. на дату выхода) 379 (рекоменд. на дату выхода) 269 (рекоменд. на дату выхода)
Розничная цена (Россия), руб. Н/Д Н/Д Н/Д

Как видите, во всех отношениях Radeon RX 7600 представляет собой модернизированную версию Radeon RX 6600 XT, и немногим более того. Но, к чести AMD, компания не стала жадничать и установила на Radeon RX 7600 более низкую MSRP, чем у RX 6600 XT и даже RX 6600, — $269. Среди видеокарт текущего поколения ближайшим соперником новинки выступает GeForce RTX 4060 без пометки Ti, которая поступила в продажу несколько дней тому назад по цене $299.

Кроме того, Radeon RX 7600 придется оправдать свою стоимость в сравнении с представителями уходящего поколения, которые сейчас продаются с крупной скидкой. Так, валютные цены Radeon RX 6600 XT (на newegg.com) начинаются с $229, а сумма в $309 позволяет рассчитывать на Radeon RX 6700 XT — существенно более производительную видеокарту, да еще и с 12 Гбайт видеопамяти. А вот GeForce RTX 3060 Ti по-прежнему дороже решений AMD и стоит как минимум $328.

В Россию Radeon RX 7600 поступил с задержкой и потому временно переоценен: самая дешевая версия, которую мы нашли, стоит 33 440 руб., в то время как ценовой диапазон Radeon RX 6600 XT, Radeon RX 6700 XT и GeForce RTX 3060 Ti начинается с отметки 24 590, 38 490 и 32 990 руб. соответственно.

#SAPPHIRE PULSE Radeon RX 7600: конструкция

Мы рассмотрим Radeon RX 7600 на примере видеокарты SAPPHIRE под маркой PULSE. Устройство предварительно разогнано на 100–105 МГц как по целевой тактовой частоте GPU в играх (Game Clock), так и по кратковременной «взрывной» частоте (Boost Clock) ценой TBP, увеличенного с 165 до 185 Вт.

Видеокарта собрана в компактном корпусе с двумя вентиляторами диаметром 87 мм и занимает ровно два слота расширения. Какая-либо светодиодная подсветка здесь отсутствует.

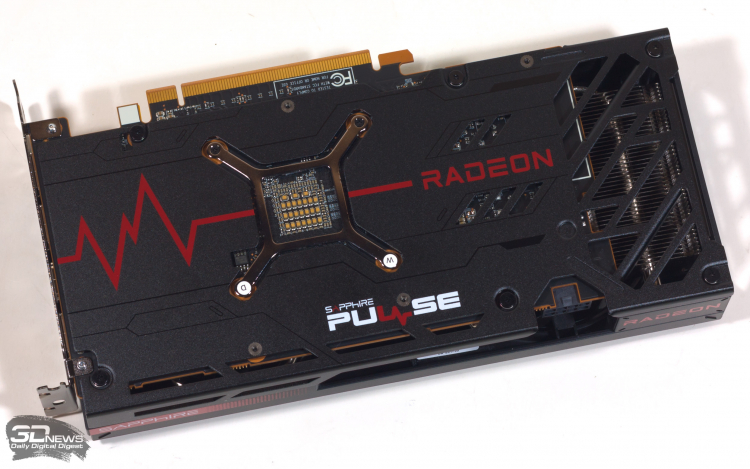

Обратная сторона печатной платы защищена металлической пластиной с прорезями для усиленной вентиляции радиатора. Правда, сам бэкплейт не способствует охлаждению PCB, т.к. термопрокладки под ним отсутствуют.

Радиатор системы охлаждения представляет собой простую конструкцию с двумя S-образными теплотрубками и медным теплосъемником, который прилегает к кристаллу GPU. Для отвода тепла от чипов видеопамяти и силовых каскадов VRM к ребрам радиатора припаяны отдельные площадки.

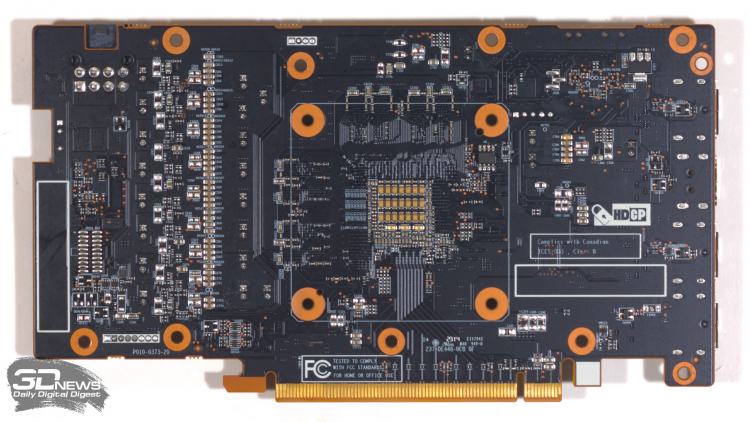

#SAPPHIRE PULSE Radeon RX 7600: печатная плата

Видеокарта довольствуется питанием через слот PCI Express и единственный восьмиконтактный разъем. Сам графический процессор Navi 33, как и флагманский чип Navi 31, использует две отдельные линии питания, но в данном случае под управлением одного двухлинейного контроллера Infineon IR35217. В сумме VRM состоит из восьми фаз, укомплектованных силовыми каскадами OnSemi NCP302155 и NCP302045 с номинальным током 55 и 45 А.

Чипы видеопамяти запитаны от двух силовых каскадов NCP302045 под управлением ШИМ-контроллера NCP81022N. Микросхемы выпущены SK hynix и несут маркировку H56G42AS8DX-014, которая указывает на пропускную способность 20 Гбит/с — на 2 Гбит/с выше, чем предусмотрено спецификациями Radeon RX 7600.

Как и в других видеокартах SAPPHIRE, все 12-вольтовые линии питания защищены предохранителями. А вот резервная микросхема BIOS, к сожалению, не предусмотрена.
