Эксклюзивно для эстетов-оверклокеров: процессорный кулер Thermalright HR-02 Macho Black

⇣ Содержание

#Тестовая конфигурация, инструментарий и методика тестирования

Тестирование систем охлаждения было проведено в закрытом корпусе системного блока следующей конфигурации:

  • Системная плата:Intel Siler DX79SR (Intel X79 Express, LGA2011, BIOS 0590 от 17.07.2013);
  • Центральный процессор: Intel Core i7-3970X Extreme Edition 3,5–4,0 ГГц (Sandy Bridge-E, C2, 1,1 В, 6x256 Kбайт L2, 15 Мбайт L3);
  • Термоинтерфейс: ARCTIC MX-4;
  • Оперативная память: DDR3 4x8 Гбайт G.SKILL TridentX F3-2133C9Q-32GTX (2133 МГц, 9-11-11-31_CR2, 1,6125 В);
  • Видеокарта: AMD Radeon HD 7770 GHz Edition 1 Гбайт GDDR5 128 бит 1000/4500 МГц (с пассивным медным радиатором кулера Deepcool V4000);
  • Системный диск: SSD 256 Гбайт Crucial m4 (SATA-III, CT256M4SSD2, BIOS v0009);
  • Диск для программ и игр: Western Digital VelociRaptor (SATA-II, 300 Гбайт, 10000 об/мин, 16 Мбайт, NCQ) в коробке Scythe Quiet Drive 3,5";
  • Архивный диск: Samsung Ecogreen F4 HD204UI (SATA-II, 2 Тбайт, 5400 об/мин, 32 Мбайт, NCQ);
  • Корпус: Antec Twelve Hundred (передняя стенка — три Noiseblocker NB-Multiframe S-Series MF12-S2 на 1020 об/мин; задняя — два Noiseblocker NB-BlackSilentPRO PL-1 на 1020 об/мин; верхняя — штатный 200-мм вентилятор на 400 об/мин);
  • Панель управления и мониторинга: Zalman ZM-MFC3;
  • Блок питания: Corsair AX1200i (1200 Вт), 120-мм вентилятор.

Для проведения базовых тестов шестиядерный процессор на опорной частоте 100 МГц при фиксированном в значении 44 множителе и активированной функции Load-Line Calibration был разогнан до 4,4 ГГц с повышением напряжения в BIOS материнской платы до 1,245~1,250 В. Технология Turbo Boost во время тестирования была выключена, а вот Hyper-Threading для повышения тепловыделения была активирована. Напряжение модулей оперативной памяти было зафиксировано на отметке 1,6125 В, а её частота составляла 2,133 ГГц с таймингами 9-11-11-31_CR2. Прочие параметры BIOS, относящиеся к разгону процессора или оперативной памяти, не изменялись.

Тестирование проведено в операционной системе Microsoft Windows 7 Ultimate x64 SP1. Программное обеспечение, использованное для теста, следующее:

  • LinX AVX Edition v0.6.4 — для создания нагрузки на процессор (объём выделенной памяти — 4500 Мбайт, Problem Size — 24234, два цикла по 11 минут);
  • Real Temp GT v3.70 — для мониторинга температуры ядер процессора;
  • Intel Extreme Tuning Utility v4.0.6.102 — для мониторинга и визуального контроля всех параметров системы при разгоне.

Полный снимок экрана во время проведения одного из циклов тестирования выглядит так:

Нагрузка на процессор создавалась двумя последовательными циклами LinX AVX с указанными выше настройками. На стабилизацию температуры процессора между циклами отводилось 8–10 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура самого горячего из шести ядер центрального процессора в пике нагрузки и в режиме простоя. Кроме того, в отдельной таблице будут приведены температуры всех ядер процессора и их усреднённые значения. Комнатная температура контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура окружения колебалась в диапазоне 21,3–22,0 °C.

Измерение уровня шума систем охлаждения осуществлялось с помощью электронного шумомера CENTER-321 в период от одного до трёх часов ночи в полностью закрытой комнате площадью около 20 м2 со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только сам кулер и его вентилятор. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от статора вентилятора. Системы охлаждения размещались на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 29,8 дБА, а субъективно комфортный (просьба не путать с низким!) уровень шума кулеров при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального контроллера путём изменения питающего напряжения с шагом 0,5 В.

Сравнивать Thermalright HR-02 Macho Black по эффективности и уровню шума мы будем с его собратом и одновременно лидером среднего ценового сегмента — кулером Thermalright TRUE Spirit 140 ($40-45) с одним штатным 140-мм вентилятором и с двумя такими вентиляторами.

Добавим, что регулировка скорости вращения всех вентиляторов систем охлаждения осуществлялась с помощью нашего контроллера с точностью ±10 об/мин в диапазоне от 800 об/мин до их максимума с шагом 200 об/мин.

#Результаты тестирования и их анализ

Эффективность охлаждения

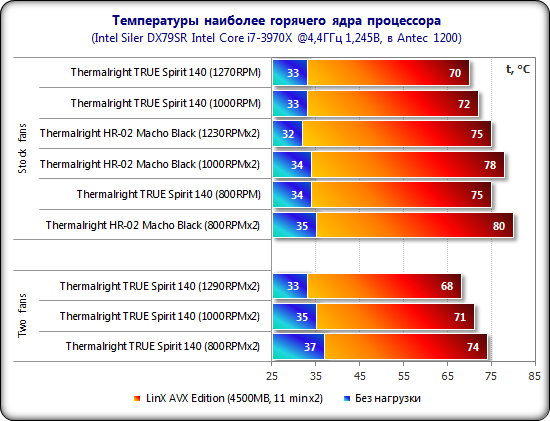

Результаты тестирования эффективности систем охлаждения Thermalright представлены в таблице и на диаграмме.

К сожалению, Thermalright HR-02 Macho Black не смог впечатлить нас своей эффективностью. При прямом сравнении с Thermalright TRUE Spirit 140 (в комплектации с одним штатным вентилятором) новинка проигрывает 5 градусов Цельсия при максимальной скорости вентиляторов, 6 градусов Цельсия при 1000 об/мин и вновь 5 градусов Цельсия при 800 об/мин. И это притом, что у Thermalright HR-02 Macho Black на один вентилятор больше. Если же на TRUE Spirit 140 установить дополнительный вентилятор, то проигрыш никелированного Macho увеличивается до 7 градусов Цельсия в каждом из скоростных режимов работы вентиляторов. Увы, но даже в самом тихом режиме, где, казалось бы, разреженный радиатор HR-02 должен превосходить сравнительно плотный радиатор TRUE Spirit 140, разница в эффективности между двумя этими кулерами довольно значительна.

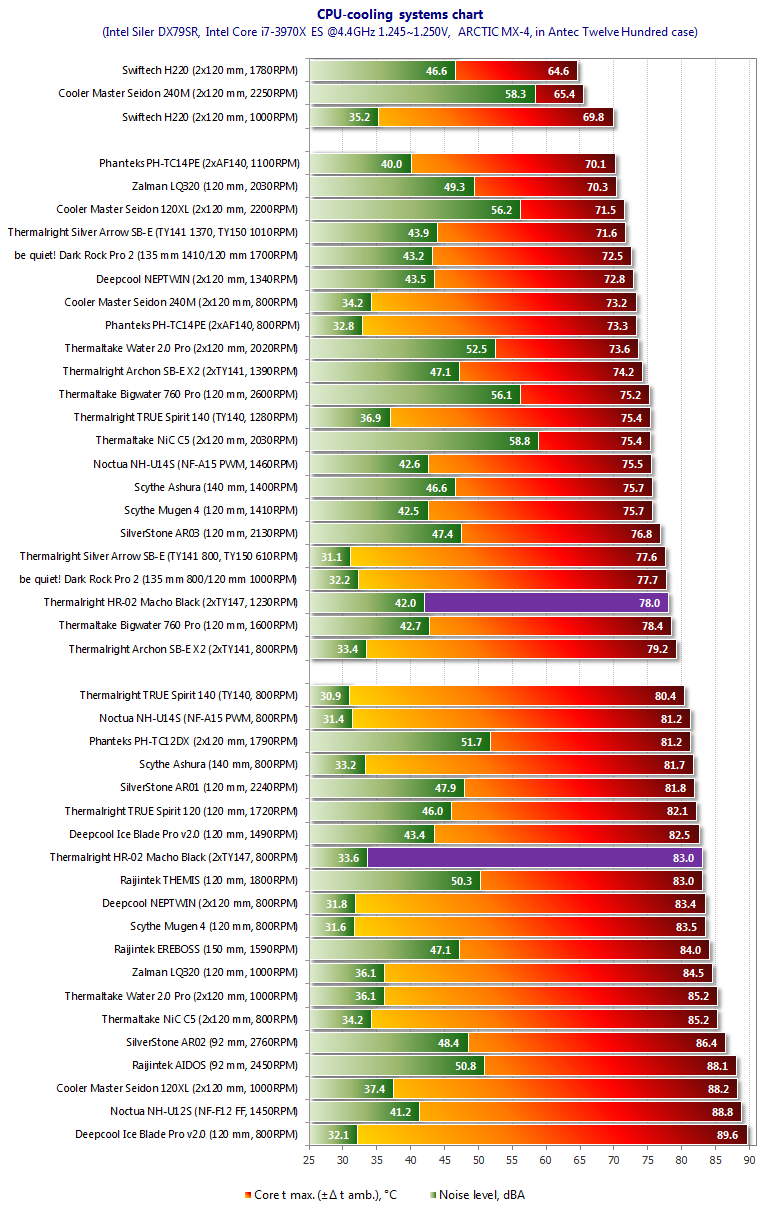

Теперь давайте внесём полученные на Thermalright HR-02 Macho Black результаты в сводную таблицу* и на диаграмму, где все протестированные кулеры представлены в их штатных комплектациях при разгоне процессора до 4,4 ГГц и напряжении 1,245~1,250 В.

* Пиковая температура самого горячего ядра процессора отражена на диаграмме с учётом дельты от комнатной температуры и для всех систем охлаждения приведена к 25 градусам Цельсия.

В общем, можно сказать, что Thermalright HR-02 Macho Black по совокупности эффективности и уровня шума сравнительно неплохо вписался в ряды конкурентов. Но звёзд с неба он, определённо, не хватает.

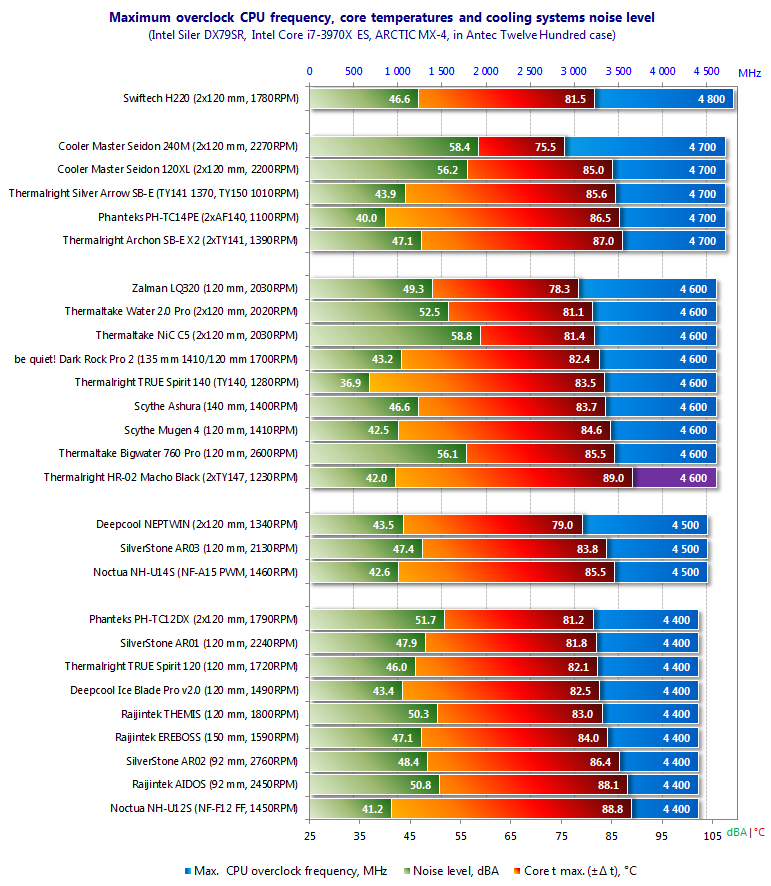

Затем мы проверили возможности Thermalright HR-02 Macho Black при более высоком разгоне процессора и выяснили, что на 1230 об/мин он способен обеспечить процессору стабильность на частоте 4,6 ГГц при напряжении 1,305 В и пиковой температуре 86 градусов Цельсия.

 Thermalright HR-02 Macho Black (2xTY-147, 1230 об/мин)

Thermalright HR-02 Macho Black (2 x TY-147, 1230 об/мин)

Этот результат позволил Thermalright HR-02 Macho Black войти в престижную третью группу именитых систем охлаждения, пусть он и занял в ней последнее место.

Кстати, в этой группе Thermalright HR-02 Macho Black оказался одним из трёх наиболее тихих кулеров, уступив только Thermalright TRUE Spirit 140. Как раз к оценке уровня шума новинки и его конкурента мы сейчас и переходим.

#Уровень шума

Уровень шума участников нашего сегодняшнего тестирования был измерен во всём диапазоне работы их вентиляторов по изложенной в соответствующем разделе статьи методике и представлен на графике.

Идентичность характеристик вентиляторов TY-147 и TY-140 позволяла нам предположить, что уровень шума у пар таких пропеллеров будет сопоставимым — так оно и вышло. Справедливости ради отметим, что TY-140 отличились большей стабильностью при изменении скорости, поэтому кривая их уровня шума лишена резких скачков. А вот у TY-147 нельзя не заметить резкие изменения шумовых характеристик при скоростях выше 1050 об/мин. Кроме того, отметим лёгкий шелест подшипников вентиляторов TY-147 в скоростном диапазоне от 700 до 900 об/мин, которого мы не обнаружили на паре TY-140. Ну и в целом Thermalright HR-02 Macho Black, конечно же, более шумный кулер, нежели Thermalright TRUE Spirit 140, однако при установке на последний дополнительного вентилятора разница между ними нивелируется.

#Заключение

Все отличия Thermalright HR-02 Macho Black от обычного Macho, которые мы выявили во время изучения новинки, свелись к никелировке радиатора и иной цветовой гамме вентиляторов, которых теперь два вместо одного. Больше никаких изменений в сравнении с обычной версией у «Чёрного» нет. Что же тогда в сухом остатке? Да в общем-то, ничего особенного — большой и красивый кулер с неплохой эффективностью и сравнительно низким уровнем шума, с надёжным, полностью универсальным креплением и несложной процедурой установки, который обещают продавать по 65 долларов США. Данную модель нельзя назвать удачным выбором по соотношению цены и эффективности, но, как нам кажется, этот эстетически приятный и внешне амбициозный кулер наверняка найдёт своих обладателей среди ценителей подобных эксклюзивных вещей, в том числе и среди оверклокеров.

В общем, будем надеяться, что новый HR-22 произведёт на нас куда более сильное впечатление, чем просто никелированный и дооснащённый Macho.

Благодарим магазин Coolera.ru за предоставленный на тестирование кулер.
