Обзор видеокарты MSI GeForce GTX 1060 Aero ITX 6G OC: мал золотник, да разгоняется

⇣ Содержание

Не для всех энтузиастов персональный компьютер — это пылящийся под столом металлический «гроб». Вариантов — масса, на любой вкус, цвет и размер. За примерами далеко ходить не надо. Вот, скажем, недавно мы протестировали корпус Fractal Design Node 202: в коробочку объемом 10 литров вмещается полноформатная видеокарта длиной до 310 мм и толщиной до 50 мм. Но есть интересные модели корпусов, в которые подобные 3D-ускорители не влезут. Если приглянулся именно такой, а жертвовать возможностью поиграть не хочется, отчаиваться не стоит — на рынке хватает видеокарт-коротышек, одна из которых и попала ко мне на тест.

MSI не первый год выпускает компактные игровые ускорители: серия ITX Gaming у тайваньской компании появилась еще во времена архитектуры NVIDIA Kepler (видеокарты GeForce GTX 670/680/770/780). Теперь же серия компактных видеокарт MSI обзавелась новым названием — Aero ITX. Да, форм-фактор Mini-ITX (размеры материнской платы – 170 × 170 мм) ассоциируется у «железных» компаний (да и у обычных пользователей тоже) именно с миниатюрностью. Ведь HTPC или просто небольшой игровой ПК размером с консоль (на том же Node 202, например) собирается с применением такой материнской платы.

#Технические характеристики

Линейка Aero ITX насчитывает сразу восемь моделей. Компактные GeForce GTX 1050, GeForce GTX 1060 (версии с 3 и 6 Гбайт RAM) и даже GeForce GTX 1070 доступны в двух вариантах — с разгоном и без. К нам в тестовую лабораторию прибыла «прокачанная» вариация ускорителя. Только прибавка по частоте у GeForce GTX 1060 Aero ITX 6G OC чисто символическая — всего 38 МГц по ядру. Память не оверклокнута, но и этого оказалось достаточно, чтобы добавить к названию устройства столь авторитетную аббревиатуру «OC».

MSI GeForce GTX 1060 Aero ITX 6G OCNVIDIA GeForce GTX 1060 6 Гбайт
Графический процессор
Название GP106 GP106
Микроархитектура Pascal Pascal
Техпроцесс, нм 16 16
Число транзисторов, млн 4 400 4 400
Тактовая частота, МГц: Base Clock/Boost Clock 1544/1759 1506/1708
Число шейдерных ALU 1 280 1 280
Число блоков наложения текстур 80 80
Число ROP 48 48
Оперативная память
Разрядность шины, бит 192 192
Тип микросхем GDDR5 SDRAM GDDR5 SDRAM
Тактовая частота, МГц (пропускная способность на контакт, Мбит/с) 2000 (8000) 2000 (8000)
Объем, Мбайт 6 144 6 144
Производительность
Пиковая производительность FP32, GFLOPS (из расчета максимальной указанной частоты) 4503 4373
Производительность FP32/FP64 1/32 1/32
Пропускная способность оперативной памяти, Гбайт/с 192 192
Вывод изображения
Интерфейсы вывода изображения HDMI 2.0b, DisplayPort 1.3/1.4, DL-DVI HDMI 2.0b, DisplayPort 1.3/1.4, DL-DVI
TDP, Вт 120 120
Средняя розничная цена (США, без налога), $ 249,99 (newegg.com) 249 (партнерские версии, рекомендованная цена)
299 (Founders Edition, nvidia.com)
Средняя розничная цена (Россия), руб. 17 128 (market.yandex.ru) 18 999 (партнерские версии, рекомендованная цена на момент выхода)
22 990 (Founders Edition, nvidia.ru)

На момент написания этой статьи GeForce GTX 1060 Aero ITX 6G OC в российской рознице стоит чуть больше 17 тысяч рублей. В США цена на видеокарту соответствует рекомендованному NVIDIA для видеокарт оригинального дизайна значению 250 долларов. Напомню, версия Founders Edition на официальном сайте NVIDIA стоит 300 долларов.

 MSI GeForce GTX 1060 Aero ITX 6G OC (сверху) в сравнении с AMD Radeon R9 Nano (снизу)

MSI GeForce GTX 1060 Aero ITX 6G OC (сверху) в сравнении с AMD Radeon R9 NANO (снизу)

ВидеокартаДлина, мм
AMD Radeon R9 NANO 152
Материнская плата Mini-ITX (для сравнения) 170
MSI GeForce GTX 1060 Aero ITX 6G OC 175
MSI GeForce GTX 1070 Aero ITX 8G OC 184
AMD Radeon RX 480 242
NVIDIA GeForce GTX 1060 Founders Edition 250
NVIDIA GeForce GTX 1070/1080 Founders Edition 267

GeForce GTX 1060 Aero ITX 6G OC оказалась чуть длиннее 170 мм: из современных высокопроизводительных видеокарт рекордсменом по компактности по-прежнему остается Radeon R9 Nano. Версия GeForce GTX 1070 все из той же серии Aero ITX несколько длиннее, что, впрочем, не мешает называть видеокарту миниатюрной.

К GeForce GTX 1060 Aero ITX 6G OC необходимо подключить 6-контактный кабель от блока питания. Разъемов для подключения мостиков не предусмотрено — адаптеры уровня GeForce GTX 1060 и ниже не рассчитаны на работу в SLI-тандемах.

 Упаковка и комплект поставки MSI GeForce GTX 1060 Aero ITX 6G OC

Упаковка и комплект поставки MSI GeForce GTX 1060 Aero ITX 6G OC

Комплект поставки у GeForce GTX 1060 Aero ITX 6G OC скудный. Помимо самой видеокарты, в картонной коробке нашлись только диск с программным обеспечением и руководство по эксплуатации.

MSI GeForce GTX 1060 Aero ITX 6G OC

Карта длиной 175 мм, естественно, оснащена всего одним вентилятором: модель под названием Torx получила 14 лопастей запатентованной формы. Производитель уверяет, что изгиб крыльчаток под большим углом заметно увеличивает воздушный поток.

На обратной стороне видеокарты никаких дополнительных элементов нет — ни металлической крепежной пластины кулера, ни каких-либо других пластин, увеличивающих жесткость печатной платы. Нет даже подсвечиваемых элементов.

 MSI GeForce GTX 1060 Aero ITX 6G OC, видеовыходы

MSI GeForce GTX 1060 Aero ITX 6G OC, видеовыходы

Набор видеовыходов у GeForce GTX 1060 Aero ITX 6G OC стандартный, в наличии все три типа разъемов: по два HDMI и DisplayPort и один-единственный DVI.

#Система охлаждения, печатная плата, энергопотребление и разгон

Запатентованные лопасти вентилятора Torx — это, конечно, здорово, но мне больше импонирует тот факт, что в конструкции радиатора используется медная S-образная тепловая трубка с технологией прямого контакта. Правда, отпечаток термопасты наглядно демонстрирует, что графический чип GP106 шире, чем расплющенная и подточенная теплотрубка, что не лучшим образом влияет на теплообмен.

 Кулер MSI GeForce GTX 1060 Aero ITX 6G OC

Кулер MSI GeForce GTX 1060 Aero ITX 6G OC

Важный момент: радиатор контактирует исключительно с GPU. Для конвертера питания предусмотрен отдельный алюминиевый «брусок», который крепится при помощи двух винтов. С мосфетами он контактирует через термопрокладку, причем винты прижимают его довольно плотно. Чипы памяти дополнительно никак не охлаждаются.

 Печатная плата MSI GeForce GTX 1060 Aero ITX 6G OC

Печатная плата MSI GeForce GTX 1060 Aero ITX 6G OC

Шесть гигабайт видеопамяти набраны шестью микросхемами Samsung K4G80325FB-HC25. Для питания чипа GP106 предусмотрено три фазы, а еще одна отведена для работы массива GDDR5. У эталонной GeForce GTX 1060 столько же фаз и распределены они так же, но в модели Aero ITX применяются хорошо знакомые постоянным читателям 3DNews катушки SFC (Super Ferrite Choke) c сердечником из феррита. За питание графического процессора отвечает контроллер uP9509P производства uPI Semiconductor.

 Видеопамять

Видеопамять

 Подсистема питания

Подсистема питания

 ШИМ-контроллер uP9509P

ШИМ-контроллер uP9509P

Вентилятор GeForce GTX 1060 Aero ITX 6G OC начинает вращаться только после того, как температура GPU видеокарты достигает отметки 50 градусов Цельсия. Старт плавный, без скачка оборотов, то есть при достаточно частой смене нагрузки на графический чип адаптер не будет вдруг резко начинать шуметь. Вообще, система охлаждения хорошо справляется со своей задачей: в третьем «Ведьмаке» графический процессор за час прогрелся всего до 65 градусов Цельсия. Для удержания такой температуры крыльчатка раскручивается до ~1640 об/мин (54 % от максимально возможного количества оборотов в минуту). На расстоянии 300 мм от тестового стенда измерительный прибор зафиксировал показание в 39,6 дБ — шум заметен, но громкой видеокарту точно не назовешь. Характерный «свист» преобразователя питания при определенном типе нагрузки (например, в главном меню большинства игр) слышен, но, возможно, мы имеем дело с особенностью конкретного образца GeForce GTX 1060 Aero ITX 6G OC.

Показатели MSI GeForce GTX 1060 Aero ITX 6G OC под нагрузкой

Максимальная частота вращения вентилятора Torx составляет 3015 об/мин. В таком режиме температура графического процессора под нагрузкой не превышает 57 градусов Цельсия, а уровень шума (с той же точки и с того же расстояния) составляет 49 дБ. Но под нагрузкой такой скорости и такой громкости вы не добьетесь, если не выставите эти значения вручную.

 Нагрев MSI GeForce GTX 1060 Aero ITX 6G OC

Нагрев MSI GeForce GTX 1060 Aero ITX 6G OC

Самыми горячими элементами GeForce GTX 1060 Aero ITX 6G OC оказались чипы памяти — сказывается отсутствие дополнительного охлаждения. Подсистема питания со стороны выводов греется несильно. Да, 75-80 градусов Цельсия — это удовлетворительный показатель: конвертеры нереференсных GeForce GTX 970 греются порой до 100 градусов Цельсия.

Частота ядра/памяти заявленнаяРеальная частота ядра/памяти в играх
Номинал 1544 (1759)/8000 МГц 1886-1923/8000 МГц
Разгон 1681 (1896)/8996 МГц 2038-2076/8996 МГц

Производитель не стал сильно разгонять видеокарту — лишь чуть-чуть поднял частоты, для галочки. При этом в ручном режиме GeForce GTX 1060 Aero ITX 6G OC разогналась до вполне типичной для GP106 базовой частоты – 1681 МГц. Благодаря технологии GPU Boost 3.0 в играх частота графического чипа стабильно держалась выше 2000 МГц. Память Samsung разогналась тоже до стандартного показателя — 2249 (8996) МГц. Для достижения стабильности потребовалось увеличить в MSI Afterburner лимит мощности на 16 %. В режиме разгона под нагрузкой вентилятор кулера раскручивается уже до ~1840 об/мин, что приводит к увеличению уровня шума до 41 дБ.

3DMark, Graphics score, баллы
1544 (1759)/8000 МГц 1681 (1896)/8992 МГц Прирост, %
Fire Strike 13203 14237 7,8
Fire Strike Extreme 6227 6705 7,7
Fire Strike Ultra 2980 3229 8,4
Time Spy 4170 4487 7,6

В 3DMark (подтесты Fire Strike и Time Spy) такой разгон привел к увеличению количества баллов в среднем на 8 %. В играх наблюдается схожая ситуация.

График энергопотребления наглядно демонстрирует, что решения на базе архитектуры Pascal выделяются своей энергоэффективностью даже на фоне Maxwell. Так, стенд с нестандартной GeForce GTX 1060 в Crysis 3 даже при разгоне потребляет меньше электроэнергии, чем аналогичная система, но с референсной GeForce GTX 970. Непосредственный конкурент GeForce GTX 1060 — Radeon RX 480 — намного прожорливее.

#Методика тестирования

Конфигурация тестового стенда
CPU Intel Core i7-7700K @ 4,5 ГГц
Материнская плата ASUS MAXIMUS IX Hero
Оперативная память DDR4-2400 (15-15-15-36), 4 × 8 Гбайт
ПЗУ Samsung 850 Pro
Блок питания Corsair AX1500i, 1500 Вт
Система охлаждения CPU Noctua NH-D9DX
Корпус Lian Li PC-T60A
Монитор NEC EA244UHD
Операционная система Windows 10 Pro x64
ПО для видеокарт
AMD Crimson ReLive Edition 17.3.2
NVIDIA GeForce Game Ready Driver 378.78
Дополнительное ПО
Удаление драйверов Display Driver Uninstaller 17.0.6.1
Измерение FPS Fraps 3.5.99
Action! 2.3.0
Разгон и мониторинг GPU-Z 1.18.0
MSI Afterburner 4.3.0
Дополнительное оборудование
Тепловизор Fluke Ti400
Шумомер Mastech MS6708
Ваттметр watts up? PRO

Мы протестировали уже несколько вариаций GeForce GTX 1060 (ASUS, Inno3D) — потенциал процессора GP106 в связке с 6 Гбайт памяти GDDR5 нам известен. Подходящие задачи для такого графического адаптера — это игры на высоких/максимальных настройках качества графики в разрешениях Full HD и WQHD. Возможности GeForce GTX 1060 в 4K изучены в этой статье.

Игры
API Качество графики Полноэкранное сглаживание
1920 × 1080 / 2560 × 1440
Crysis 3, миссия Safeties off DirectX 11 Макс. качество 4 × MSAA
Metro: Last Light Redux, встроенный бенчмарк Макс. качество 4 × SSAA
«Ведьмак-3: Дикая охота», Новиград Макс. качество, NVIDIA HairWorks вкл AA
GTA V, встроенный бенчмарк Макс. качество 4 × MSAA + FXAA
Fallout 4, Даймонд-сити Макс. качество, текстуры высокого разрешения, осколки от пуль выкл TAA
Rise of the Tomb Raider, советская база DirectX 12 Макс. качество SMAA
HITMAN, встроенный бенчмарк Макс. качество SMAA
Total War: WARHAMMER, встроенный бенчмарк Макс. качество 4 × MSAA
Battlefield 1, миссия «Мыс Геллес» Ультра TAA
Deus Ex: Mankind Divided, встроенный бенчмарк Макс. качество 2 × MSAA
Sid Meier’s Civilization VI, встроенный бенчмарк Ультра 4 × MSAA
Tom Clancy's The Division, встроенный бенчмарк Макс. качество SMAA
Ashes of the Singularity: Escalation, встроенный бенчмарк Crazy 4 × MSAA
DOOM, миссия OИК Vulkan Ультра TSSAA 8TX

Помимо GeForce GTX 1060 Aero ITX 6G OC, в тестировании приняли участие следующие видеокарты:

Все адаптеры были дополнительно разогнаны до стабильных частот по ядру и памяти. Так как у GeForce GTX 1060 Aero ITX 6G OC заводской разгон присутствует скорее для галочки, то тестирование видеокарты на референсных частотах не проводилось.

#Влияние драйверов на производительность GeForce GTX 1060 в DX12-играх

Семпл MSI попал ко мне в руки как раз во время выхода нового одночипового GeForce-флагмана — GeForce GTX 1080 Ti. С появлением очередного ускорителя NVIDIA анонсировала версию Game Ready-драйвера под номером 378.78. Производитель заявляет следующее: «[драйвер] включает оптимизацию DirectX 12, которая обеспечивает дополнительное увеличение производительности для различных тайтлов». Я решил проверить, насколько новая версия ПО для GPU NVIDIA благоприятно скажется на быстродействии в играх с применением данного API и скажется ли вообще. Интересно узнать и другое: оптимизация (если она есть) затрагивает только решения на архитектуре Pascal или же это актуально и для GPU прошлых поколений? Поэтому в тестировании приняла участие GeForce GTX 970 поколения Maxwell.

Версия драйвера 378.78 сравнивалась с WHQL-релизом под номером 378.49, выпущенным 24 января 2017 года. Для тестирования Radeon RX 480 использовался пакет Crimson ReLive Edition 17.3.2, доступный для скачивания c 15 марта 2017 года.

В небольшом эксперименте приняли участие далеко не все DX12-игры. Однако основные AAA-проекты в списке присутствуют.

Из восьми игр, поддерживающих DirectX 12, прирост производительности наблюдается только в HITMAN. Прибавка действительно существенная, ее не спишешь на погрешность измерений. В Full HD средний FPS увеличился на 12 %, в WQHD — на 13 %. В остальных играх либо разницы между двумя версиями драйверов не наблюдается, либо она настолько мала, что учитывать ее нет никакого смысла. В случае с GeForce GTX 970 ситуация аналогичная — увеличение фреймрейта при смене драйвера наблюдается только в HITMAN, причем примерно такое же: на 11 % в Full HD и на 15 % в WQHD.

#Производительность в играх

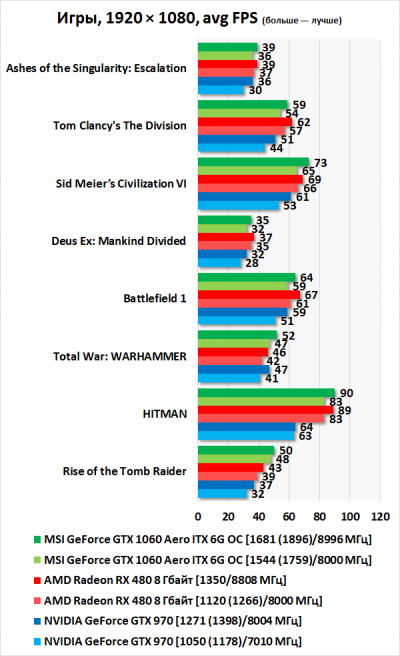

Ниже приведены результаты в четырнадцати играх. В таблице указан в том числе и минимальный FPS. Разгон GeForce GTX 1060 Aero ITX 6G OC в играх дал различный прирост кадров в секунду: в Battlefield 1 — 8%, в Crysis 3 — 11,5%, в DOOM — 10%, в «Ведьмаке-3» — 8%, среднее значение — 10%. В целом все логично, ведь мы разогнали GPU на 9 % и память на 11 %.

Игры, FPS
1920 × 1080 2560 × 1440
1544 (1759)/8000 МГц 1681 (1896)/8992 МГц 1544 (1759)/8000 МГц 1681 (1896)/8992 МГц
min avg min avg min avg min avg
Crysis 3 41 52 46 58 24 32 28 36
Metro: Last Light Redux 37 54 39 60 22 31 24 34
«Ведьмак-3: Дикая охота» 53 60 57 65 39 42 41 46
GTA V 45 62 48 68 32 44 35 49
Fallout 4 62 85 68 94 42 56 47 61
Rise of the Tomb Raider 40 48 42 50 27 32 30 36
HITMAN 51 83 56 90 45 61 49 67
Total War: WARHAMMER 44 47 48 52 28 31 31 34
Battlefield 1 45 59 49 64 32 40 35 44
Deus Ex: Mankind Divided 25 32 28 35 16 21 18 23
Sid Meier’s Civilization VI 48 65 62 73 44 57 54 67
Tom Clancy's The Division 30 54 32 59 19 38 21 40
Ashes of the Singularity: Escalation 23 36 26 39 19 34 23 38
DOOM 69 79 75 87 45 51 50 56

Все же Full HD — это самое подходящее разрешение для такой видеокарты, как GeForce GTX 1060. В этом разрешении относительно низкий фреймрейт наблюдается только в Ashes of the Singularity: Escalation и Deus Ex: Mankind Divided, но в обоих случаях можно немного снизить кратность сглаживания — и все будет нормально. К тому же не стоит забывать, что адаптеры NVIDIA лучше себя ведут при использовании DirectX 11, а не DirectX 12.

В WQHD заветную черту в 60 средних FPS ускоритель на штатных частотах пересек только в одной игре из четырнадцати, с разгоном — в трех. В приснопамятном Deus Ex: Mankind Divided не удалось набрать и 30 FPS.

И еще парочка наблюдений. Во всех играх GeForce GTX 1060 быстрее GeForce GTX 970. В популярной Battlefield 1 разница достигает 16 % в Full HD и 25 % в WQHD. Что касается противостояния с Radeon RX 480, то в DX12-играх оба адаптера идут очень ровно. GeForce заметно быстрее конкурента в GTA V, Crysis 3 и Rise of the Tomb Raider, но Radeon серьезно отрывается вперед в DOOM с применением программного интерфейса Vulkan.

#Выводы

С быстродействием GeForce GTX 1060 все было ясно и раньше: видеокарты, базирующиеся на полноценном чипе GP106, отлично подходят для игр на максимальных настройках качества графики в разрешении Full HD. Что же до конкретной модификации, которую мы рассматривали сегодня, то она — вполне достойный представитель своего класса. При всей своей миниатюрности GeForce GTX 1060 Aero ITX 6G OC получила качественное охлаждение — эффективное и не такое шумное, как может показаться при беглом изучении устройства. Все в порядке у нее и с разгоном: фактическую частоту графического процессора удалось увеличить до 2000+ МГц, что позволило выжать на 8-11 % более высокий FPS в играх. Хороший результат, который был достигнут абсолютно бесплатно, но главное — без серьезного увеличения энергопотребления, температуры и шума.

Вердикт простой: GeForce GTX 1060 Aero ITX 6G OC со своей задачей — быть достаточно мощной и не слишком громкой видеокартой в компактной геймерской системе — справляется. При выборе между версией с фабричным разгоном и без него выбирайте ту, которая дешевле.

Небольшой эксперимент показал, что в случае с видеокартами GeForce GTX 1060 и GeForce GTX 970 обновление драйвера до версии 378.78, обещающей улучшение производительности в DX12-играх, положительно сказалось только в одной игре из восьми протестированных. С другой стороны, ни в одной игре результат не ухудшился, так что программное обеспечение можно смело обновлять.
