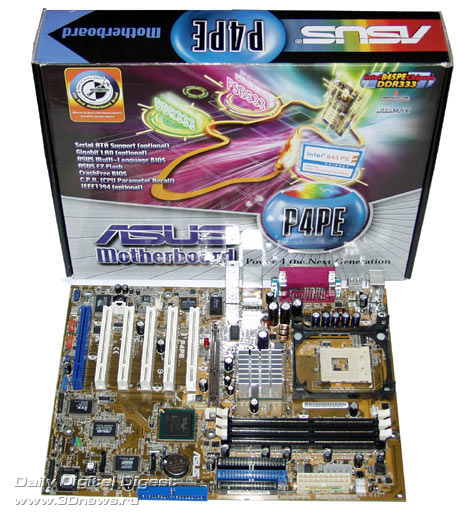

Asus P4PE на чипсете Intel 845PE

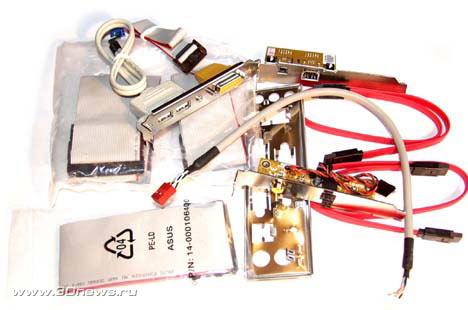

К остальному содержимому коробки претензий нет - все планки с дополнительными портами имеют кабели для подключения к соответствующим разъемам, есть заглушка на заднюю панель корпуса (задняя панель платы отличается от стандартной) и есть даже наклейка с логотипом Asustek (впрочем, это не эксклюзив; такая наклейка есть даже в самых дешевых продуктах Asus).

Хочу отдельно отметить наклейку на внутренней стенке корпуса со схемой-расположением перемычек и небольшой лист твердой бумаги с описанием подключения кнопок Power, Reset и различных LED индикаторов.

К сожалению, в комплекте не было руководства пользователя по созданию и управлению RAID массивами (2 странице в основном руководстве пользователя за таковое не считаются).

И наконец, плата может комплектоваться дополнительным программным обеспечением, которое содержит пакет программ от InterVideo: WinDVD, WinRip, WinCoder и WinProducer. Все это записано на отдельный диск, и упаковано в симпатичную коробочку. Такой вариант комплектации будет называться "Gold" и стоить на 5$ дороже.

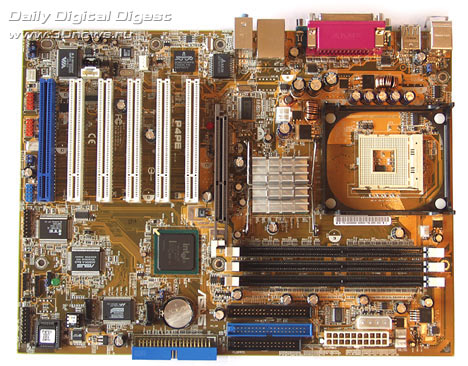

Плата Asus P4PE

*900x703 (242 kb)

По сравнению с P4B533-E плата стала несколько меньше в размерах, да и внешний вид у нее поскромнее. Однако, это только первое впечатление.

Установка платы происходит без проблем: меньшие размеры, удобное расположение разъемов питания. Кстати, на плате P4PE установлено 3 разъема питания: стандартный 20пинововый, дополнительный 4-х пиновый и Molex коннектор для совместимости с блоками питания, не соответствующими спецификации ATX 2.03 (технология Asus EZ Plug).

О процессорном разъеме можно сказать только то, что пластиковая защелка заменена на металлическую. Мелочь - а приятно :)

Тут же будет уместно упомянуть о фирменной технологии Asus Q-Fan, которая заключается в управлении скоростью вращения процессорного кулера в зависимости от температуры процессора. В результате, при работе с офисными приложениями, вентилятор практически не шумит, а при запуске тяжелого приложения автоматически увеличивает скорость вращения, вслед за возрастающей температурой. Без сомнения подавляющее большинство пользователей останется довольно этой функцией.

Что касается северного моста (или MCH по терминологии Intel), то он охлаждается довольно большим радиатором. А если пользователь захотел установить свой вентилятор, то придется воспользоваться соответствующим переходником, так как поблизости нет разъем питания для вентиляторов.

Всего на плате 3 разъема для дополнительных вентиляторов и расположены они не самым наилучшим образом: CPU_FAN1 зарезервирован для процессорного кулера (расположен, естественно, около гнезда CPU), а еще пара разъемов (CHA_FAN, PWR_FAN) расположены в правом/нижнем углу платы, рядом с разъемами питания. В результате подключать вентиляторы очень неудобно (а особо удаленные - просто невозможно). Зато отметим, что плата отслеживает скорость вращения всех трех вентиляторов (впрочем, это было и на P4B533-E).

От чипсета переходим к рассмотрению конфигурации памяти. На плате Asus P4PE установлено 3 слота DIMM, правда, максимальный объем памяти остался равным 2Гбайт (это ограничение чипсета). О наличии питания на модулях памяти сигнализирует зеленый светодиод, по традиции (для плат Asus) установленный около слотов PCI. Приятно отметить, что светодиод довольно большой и, даже в полностью заполненном корпусе, его свет хорошо виден.

Защелки слотов памяти буквально упираются в AGP слот. Впрочем, данная проблема хорошо знакома сборщикам.

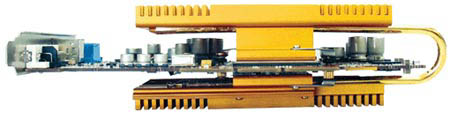

Кстати, пара слов о AGP слоте. По сравнению с аналогичным на P4B533-E он стал гораздо демократичнее :) . Вместо AGP Pro мы имеем обычный AGP слот, но с защелкой. Последняя, наверняка пригодится владельцам видеокарт с тяжелыми радиаторами, наподобие такого :)

надежная фиксация будет просто необходима !

Естественно, в AGP слот можно вставлять только 1.5 вольтовые видеокарты стандарта AGP 4x. Но, если случайно пользователь установит несовместимую видеокарту, то система не стартует. При этом загорится красный светодиод AGP Warning LED.

От AGP слота переходим к слотам PCI. На плате Asus P4PE их установлено шесть (это стандарт для плат высшего уровня), причем последний окрашен в синий цвет. Это не прихоть дизайнера. Этот слот, помимо обычной функции PCI слота, несет дополнительную функциональную нагрузку.

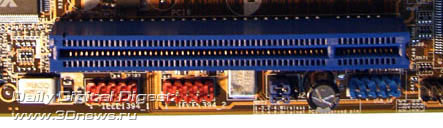

Если вставить в шестой слот (кстати, он называется Blue Magic) специальную карту ASUS SpaceLink, то мы получим одновременную поддержку трех самых распространенных стандартов беспроводной связи (Bluetooth и протоколы 802.11a, 802.11b).

нетрудно заметить исчезновение бесполезного CNR слота :)

Продолжаем рассматривать функции расширения. Плата Asus P4PE имеет поддержку таких последовательных шин, как USB2.0 и IEEE1394 ("Firewire"). По USB2.0 к плате можно подключить до 6 устройств (4 порта расположены на задней панели платы и еще 2 подключаются с помощью брекета), а к IEEE1394 - только два. Впрочем, подобное соотношение лишний раз подчеркивает разницу в популярности этих двух стандартов.

Если поддержка USB2.0 встроена в южный мост чипсета (по терминологии Intel ICH), то для реализации Firewire на плату пришлось установить дополнительный контроллер VIA VT6307 (интересно, что на P4B533-E аналогичную функцию выполнял контроллер PD72874 производства NEC).

Далее - на плате установлен сетевой контроллер Broadcom Gigabit Ethernet (BCM5702CKFB) с поддержкой 10Base-T/100Base-TX/1000Base-T (на P4B533-E был установлен Intel 82562ET). Что касается встроенного звука, то вместо микросхемы C-Media CMI8738 установлена микросхема ADI AD1980 с аппаратной поддержкой 6-канального звука.

Подверглась усовершествованию и дисковая подсистема. В частности, вместо RAID контроллера Promise PDC20276 установлена модель PDC20376 с поддержкой SerialATA и с поддержкой 4 ATAPI устройств (есть поддержка протоколов ATA33/66/100/133).

Это дает возможность пользователю построить RAID массив уровня 0 и 1. К сожалению, отсутствует поддержка массивов уровня 0+1; есть поддержка только массивов уровня 0 и 1. Функцию RAID можно отключить из биоса.

Дополнительный IDE разъем (только один; на плате P4B533-E их было два) установлен весьма оригинальным способом - параллельно плоскости платы.

Впервые такой способ установки IDE разъема я встретил на плате Asus A7V8X (на чипсете KT400).
Пара замечаний: материнская плата фиксируется в корпусе всего лишь 6 винтами (полноразмерная ATX плата - 9 винтами). В результате нижний край платы может прогибатся при установке/снятии IDE шлейфа. А вот повернутый на 90градусов IDE разъем, направляет усилие вдоль платы - и она при этом не изгибается. Это как бы хорошо. А вот в некоторых корпусах, это IDE разъем может упиратся в корзины жестких дисков, что затруднит подключение шлейфов.

Что касается SerialATA (плата P4PE поддерживает два канала), то могу засвидетельствовать, что эта технология работает.

Конечно, жестких дисков (или других устройств), поддерживающих этот стандарт пока в продаже нет (и скорее всего ситуация до Нового года не изменится). Однако, ничто не мешает воспользоваться переходником Parallel ATA -> SerialATA (я использовал Abit Serillel-ATA).

Кстати, Asus тоже производит переходники подобного рода.

Однако они работают только с материнскими платами производства Asus.

Что касается IDE разъемов интегрированного контроллера, то они расположены под слотами DIMM (слева от разъемов питания) и подключать шлейфы к ним достаточно удобно.

Итак, по сравнению с платой P4B533-E, возможности расширения претерпели некоторые изменения. Исчезла только поддержка считывателей смарт-карт. Так же я не нашел разъема для подключения Asus iPanel (так что владельцы подобных устройств будут разочарованы).

Теперь посмотрим на заднюю панель платы.

Схема расположения коннекторов полностью аналогична плате P4B533-E. Точно так же нет разъема GAME - порта, который реализован в виде отдельного брекета. Подключается он к разъему GAME1, который расположен довольно далеко от задней стенки корпуса. В результате кабель будет тянутся через половину корпуса.

Традиционная схема джамперов на плате:

Наконец-то в Asustek сделали плату с минимум перемычек: KBPWR - для пробуждения системы от сигнала с клавиатуры и CLRTC - перемычка сброса настроек биоса. Бесследно исчезла перемычка JEN, то есть теперь режима JumperLess (подробно в разделе "Разгон") включен по умолчанию. Вслед за JEN исчезли все блоки dip-переключателей (хотя в одном месте под такой блок осталась разводка).

К плате можно подключить датчик вскрытия системного корпуса. Для этого предназначен соответствующий коннектор CHASSIS (расположен около RAID контроллера).

BIOS

В списке поддерживаемых технологий произошло очень мало изменений. Остались на своих местах функции Mylogo2 (для изменения загрузочного изображения), EZ-Flash - для прошивки биоса; есть функция POST Reporter, позволяющая голосом сообщать о возникших проблемах при старте системы (по-умолчанию включен китайский(?) язык, чем плата изрядно напугала тестера :); есть возможность изменить язык, на котором пользователь видит настройки биоса (технология Multi-languages BIOS).

Кроме перечисленных функций, появилась новая технология CrashFree BIOS. Ее суть в защите биоса от повреждения. Точнее говоря, при неудачной прошивке или действиях вируса биос будет поврежден, однако, у пользователя есть возможность восстановить его с помощью дискеты, с заранее приготовленным файлом прошивки. Интересно, что в руководстве пользователя нет описания работы этой функции. Думаю, приглашение, вставить дискету с файлом биоса, появляется при повреждении основного биоса, но у меня не возникло желание проверить это на практике.

Честно говоря, мне кажется, что CrashFree BIOS это просто дополнительная функция к EZ-Flash, но в Asustek решили выделить ее, как отдельную функцию. Преимущество подобного метода восстановления биоса очевидно - вместо весьма трудоемкой операции по замене микросхемы биоса, мы должны воспользоваться дискетой.

Биос платы выполнен на основе Award Phoenix и содержит набор настроек, практически полностью совпадающий с биосом платы P4B533-E.

Самый большой интерес вызывает раздел, посвященный параметрам работы оперативной памяти.

Перед нами полный комплект уже знакомых настроек памяти, который включает:
" SDRAM Cas Latency " и "Precharge to Active"(Trp), "Active to precharge" (Tras) и "Active to CMD"(Trcd).

Кроме этого есть еще новые параметры, такие как "System Perfomance Mode" и "Memory Turbo Mode". Никакого толкового описания этих параметров найти не удалось ни на сайте компании Asus, ни в руководстве пользователя. При тестировании оба этих параметра устанавливались на максимальную производительность.

Что касается параметра SDRAM Cas Latency, то нам доступны следующие значения :

Несмотря на то, что в списке отсутствует значение "3T", плата P4PE отлично заработала с модулем памяти Samsung PC3200, у которого CL=3 (по SPD). Напомню, что с этим модулем памяти отказалась работать плата P4B533-E. Налицо определенный прогресс по сравнению с платой на i845E.

Теперь посмотрим на параметр, отвечающий за тактовую частоту работы памяти. Для системной шины 133Мгерц доступны следующие значения: 266Мгерц, 333Мгерц и 355Мгерц (соответственно используются множители CPU:MEM = 2.0 , 2.5 и 2.66).

С множителями 2.0 и 2.66 мы уже сталкивались при тестировании плат на i845E (в частности на Albatron PX845E), а вот множитель 2.5 мы видим впервые (до сегодняшнего момента он был доступен только на некоторых платах на i845G).

Системный мониторинг

Пара слов о системном мониторинге.

По сравнению с P4B533-E практически никаких изменений.

Интересно то, что для реализации функций системного мониторинга Asus установил на плату свою собственную микросхему Asus ASB100-A, которая тесно взаимодействует с программой Asus Probe (впрочем, и обычная Motherboard Monitor работает отлично).

Разгон и стабильность

Смотрим на преобразователь питания - в нем установлены шесть конденсаторов емкостью 1500 мкФ и 3 по 1200 мкФ.

На этом месте остановимся более подробно. Как я уже говорил в разделе, посвященном описанию чипсета, Intel 845PE поддерживает процессоры с технологией HyperThreading (первый процессор из этой серии, с частотой 3.06Ггерц выходит в самое ближайшее время). Правда, одной только поддержки чипсета оказывается недостаточно. Необходимо, чтобы модуль питания процессора соответствовал новым спецификациям Intel. В частности, новые процессоры будут потреблять максимальный ток ~70A (вместо сегодняшних 60 А). Кроме этого возрастает и выделяемая мощность, которая может достигать 82Вт (в настоящее время ~77Вт).

Эти изменения конечно же не кардинальные, однако, многие материнские платы на i845E возможно не смогут корректно работать с новыми процессорами Intel (даже при обновлении биоса). Что касается i845G, то все выпущенные материнские платы с чипсетом первых ревизий, также не смогут работать с новыми процессорами.

Диапазон изменения частоты системной шины (FSB) стандартный - от 100 до 200Мгерц с шагом 1Мгерц.

Теперь о повышении напряжения на процессоре. На плате P4B533-E эта функция работала довольно хитро: пользователю были доступны разные диапазоны, в зависимости от состояния джампера OVERVOLT. На нашей плате все гораздо проще - диапазон изменения Vcore от 1.5 V до 1.85V доступен единым списком.

Кроме этого, в распоряжении опытного пользователя есть функции повышения напряжения на памяти и шине AGP.

Возможные значения Vmem: 2.5V (стандартное), 2.6V, 2.7V и 2.9V. А для напряжения шины AGP доступные следующие значения: 1.5V(стандартное), 1.6V и 1.7V.

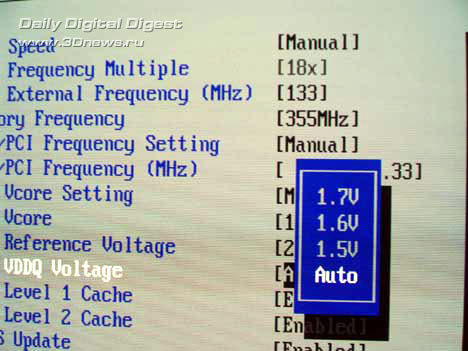

Vagp почему-то назвали VDDQ

Теперь о практическом разгоне:

Максимальная частота FSB, при которой система работала стабильно, составила 155Мгерц.

В результате итоговая частота процессора составила 2.7Ггерц (со штатных 1.8Ггерц), что практически равно теоретическому максимуму 2.8Ггерц для степинга B0 . Напомню, на всех предыдущих платах этот процессор работал максимум на 150Мгерц (на i845E) и на 151Мгерц (на i845G).

Этот момент нужно отметить отдельно - возможны два варианта. Либо новый чипсет i845PE более оптимизирован для работы на более высоких частотах, либо инженеры в Asus усовершенствовали функции разгона.

Однако, высокая частота процессора это не гарантия высокой производительности. Необходимо, чтобы пропускная способность памяти соответствовала пропускной способности процессорной шины. Поэтому наращивание частоты работы памяти приводит к резкому скачку производительности. Этим я и занялся - частота FSB установлена на 133Мгерц, частота памяти на 333Мгерц. Результат - все тесты пройдены без сбоев (и не удивительно - это штатный режим :).

Следующий шаг - устанавливаю частоту памяти 355Мгерц и получаю весьма нестабильную систему. После этого прошиваю последнюю доступную версию биоса (1003 Beta, с немецкого сайта Asus) и все тесты проходят отлично.

После этого начинаю плавно (с шагом 3-5Мгерц) повышать частоту FSB. Результат - абсолютная стабильная работа при FSB=150Мгерц, при этом память работает на частоте 400Мгерц с таймингами 2.5-3-6-3 при напряжении Vmem =2.7V. Последняя попытка еще повысить производительность системы - устанавливаю CAS=2 и повышаю напряжение Vmem до 2.9V. Система продолжает стабильно работать!

Еще одно замечание: данный модуль памяти (Samsumg PC3200 CL3) не смог заработать при CL=2 (CAS) при напряжении Vmem=3.0V на плате Epox 4G4A на чипсете i845G. Отсюда вывод: либо в чипсете i845PE значительно улучшен контроллер памяти, либо инженеры Asustek оптимизировали работу оперативной памяти на плате P4PE. Впрочем, есть еще один вариант - возможно на плате Asus P4PE завышено напряжение Vmem, что позволяет памяти работать на более высоких частотах с более низкими таймингами.

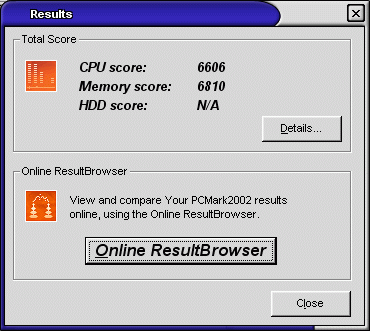

В заключение не могу не похвастаться достигнутой производительностью (FSB=150 / DDR 400).

в тестах использовалась Ti4200 с рабочими частотами 315/620

С такой системой можно смело встречать демо-версию DoomIII, если она выйдет к Рождеству. Для остальных игр этого уровня производительность вполне достаточно для приятного времяпрепровождения ;).

При работе на повышенных частотах очень важно, чтобы частоты шин PCI и AGP, по возможности, не отклонялись от стандартных 33 и 66Мгерц соответственно. Прежде всего это важно для корректной работы жестких дисков (а для плат с RAID контроллерами это еще более важно). Так вот, плата P4PE имеет возможность установки фиксированной частоты на шинах PCI и AGP. Данный параметр варьируется с 33/66 до 52/105 Мгерц соответственно.

Итак, за возможность разгона нашей плате можно ставить твердую оценку "отлично".

Производительность

В этом обзоре раздел, посвященный производительности, представляет особый интерес. Во-первых, мы сравниваем производительности чипсетов i845E и i845PE в одинаковых режимах с целью выяснить, есть ли улучшение контроллера памяти. Кроме этого очень интересно посмотреть на тот прирост скорости, который дает переход с DDR266 на DDR333.

А вот оценке производительности системы с памятью DDR333, DDR355 и DDR400 будет посвящен отдельный материал.

В тестовой системе было использовано следующее оборудование:

Результаты синтетических тестов:

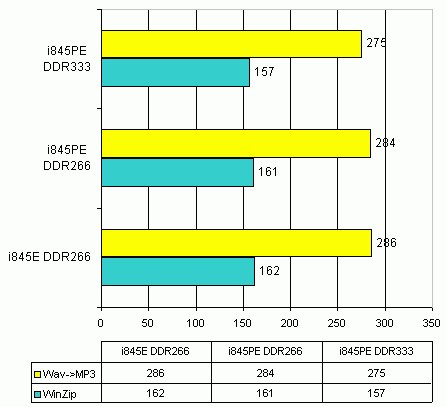

Тесты реальных приложений:

меньше - лучше ( сек.)

Тесты игровых программ:

Практически во всех тестах наблюдается одна и та же картина: плата Asus P4PE на чипсете i845PE на одинаковых частотах опережает плату на i845E. Правда, превосходство незначительное и трудно определить, в чем кроется причина - в плате или в новом чипсете.

Что касается роста производительности при использовании памяти DDR333, то перед нами наглядная демонстрация необходимости более высокой пропускной способности шины памяти.

При работе памяти на частоте 355Мгерц (если быть точным 177*2 = 354Мгерц :), нужно помнить, что это нестандартная частота и некоторые модули могут на ней не работать.

Ну а что касается DDR400, то в подобном режиме память может работать только при разгоне процессора до частоты FSB = 150Мгерц. И опять же, для стабильной работы в таком режиме, нужно покупать очень качественные модули памяти.

Выводы

Неумолимая поступь прогресса сметает все на своем пути :) Пожалуй, только так можно охарактеризовать ситуацию с выходом чипсета Intel PE - возможность использования памяти DDR333 для систем с процессором Pentium4 значительно поднимает планку производительности. Что касается платы Asus P4PE, то по сравнению с P4B533-E у нее есть ряд заметных преимуществ: появилась поддержка SerialATA и гарантированная поддержка процессоров с HyperThreading. Остальные характеристики остались неизменными: высокая стабильность работы, отличная производительность и возможности разгона. Кроме того не забудем про богатую комплектацию и расширенный набор фирменных технологий Asustek.

Заключение

• Богатая комплектация;
• Отличная производительность (множители CPU:MEM = 2.0 , 2.5 и 2.66);
• RAID контроллер с поддержкой SerialATA;
• Встроенный 6-и канальный аппаратный звук и сеть(Gigabit Ethernet);
• Поддержка интерфейса USB2.0 и IEEE-1394 (Firewire);
• Мощные средства разгона процессора и памяти;
• Фирменные технологии Asustek: Q-Fan, MyLogo, EZ-Plug, EZ-Flash, CrashFree BIOS, MultiLanguages BIOS, PostReporter, C.P.R;
• Поддержка процессоров с HyperThreading.

• Неполное руководство пользователя.
• Высокая цена.
