ASUS P5WD2 Premium на Intel 955X

⇣ Содержание

Asus P5WD2
Чипсет Intel 955X
Процессор LGA775 Pentium 4 FSB 1066800533МГц
Celeron Prescott FSB 533МГц
Dual-Core Pentium4
HyperThreading
Память DDR2 400533600667800
HDD 1x UltraDMA/100
2x UltraDMA/133
6x SerialATA(2xRAID)
Доп 2 IEEE-1394ab
Звук Intel HDA
8 USB 2.0
2x Gigabit Ethernet
WiFi-g
Цена: ~260-279$ (Price.ru)

Скорый выход двухядерных процессоров Pentium D вызывает повышенный интерес к материнским платам на чипсете i955X. Недавно мы рассмотрели Gigabyte 8I955X-Royal, а сегодня протестируем другую плату производителя первого эшелона. Это Asus P5WD2-Premium, которая имеет несколько интересных особенностей, таких как наличие двух слотов PCI Express x16 и дополнительный TV-WiFi тюнер.

Первый раз плата P5WD2 была замечена на мартовской выставке Cebit 2005. Тогда я обратил внимание на поразительное сходство дизайна на дизайн плат Asus на чипсете i945P. Когда же мы получили плату на тестирование, дизайн PCB был полностью изменен. И самое главное отличие заключается в наличии второго слота PCI Express x16 для установки видеокарт. В результате перед нами первая плата на i955X с подобной функциональностью, что потенциально позволяет установить две видеокарты и объединить их вычислительные возможности (речь идет о технологиях nVidia SLI и ATI CrossFire).

Почему же плата P5WD2 Premium в современном виде не была показана на Cebit'е. Версия номер 1 - инженеры Asus просто не успели протестировать работу двух видеокарт, и просто наклеили надпись "P5WD2" на одну из плат с i945P. Версия №2 (которая вовсе не исключает первую) - разработка подобной платы велась в строгой секретности, и было явное желание ввести конкурентов в заблуждение. Так или иначе, но P5WD2-Premium была единственной платой на i955X с двумя слотами PCI Express x16 на июньской выставке Computex.

Спецификация Asus P5WD2


 Asus P5WD2 Premium

Asus P5WD2
Процессор - Intel Pentium 4 (Prescott) с частотой шины 1066/800/533 МГц;
- Разъем Socket LGA775;
- Поддержка процессоров с технологией HyperThreading
Чипсет - Северный мост Intel® 955X Memory Controller Hub (MCH);
- Южный мост Intel® 82801GR Enhanced I/O Controller Hub (ICH7R);
- Связь между мостами: DMI
Системная память - Четыре 240 контактных слота для DDR2 SDRAM DIMM
- Максимальный объем памяти 8Гбайт
- Поддерживается память типа DDR2 400533667800
- Возможен двухканальный доступ к памяти
- Индикатор питания
Графика - Два слота PCI Express x16;
Возможности расширения - Три 32-х битных PCI Bus Master слота;
- Один слот PCI Express x1;
- Восемь портов USB 2.0 (4 встроенных + 4 дополнительных);
- Два порта IEEE1394 (Firewire; один встроенный + 1 доп.)
- Встроенный звук High Defenition Audio 7.1;
- Два сетевых контроллера Gigabit Ethernet;
Возможности для разгона - Изменение частоты FSB от 100 до 450 Мгерц с шагом 1 Mhz;
- Изменение напряжения на процессоре, памяти, FSB и чипсете(MCH+ICH).
- Технология Asus NOS (Non-Delay Overclocking System)
- Утилита Asus AiBooster
Дисковая подсистема - 1 канал UltraDMA100/66/33 Bus Master IDE (с поддержкой до 2 ATAPI-устройств)
- Поддержка протокола SerialATA II (4 канала - ICH7R, c поддержкой RAID)
- Поддержка протокола SerialATA II (2 канала - Sil3132R, c поддержкой RAID)
- Дополнительный IDE контроллер (Микросхема ITE 8211F, 2 канала IDE, поддерживающие протоколы ATA33/66/100/133 JBOD с поддержкой до 4 ATAPI-устройств)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS - 8MBit Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
- Технология Asus EZ Flash
- Технология Asus CrashFree BIOS 2
- Технология Asus MyLogo2
- Multi-languages BIOS
Разное - Один порт для FDD, один последовательный и один параллельный порты, порты для PS/2 мыши и клавиатуры
- Индикатор питания на плате
- STR (Suspend to RAM)
- SPDIF Out
- Технология Asus POST Reporter
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Основной 24-пиновый разъем питания ATX
- Дополнительный 8 пиновый разъем питания
- Дополнительный 4х пиновый разъем питания Molex
Мониторинг - Отслеживание температуры процессора, системы, напряжений, скорости вращения четырех вентиляторов
- Технология Asus Q-Fan
- Утилита Asus PC Probe II
Размер - ATX форм-фактор, 245мм x 305мм (9.63" x 12")

Коробка

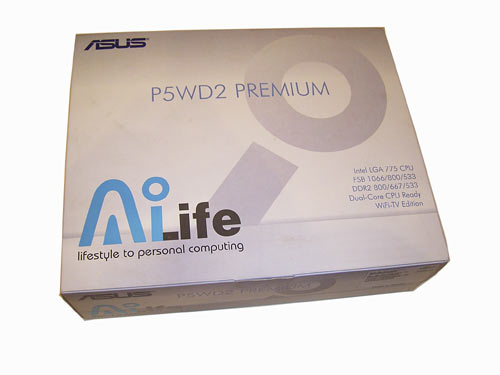

Дизайн упаковки платы Asus P5WD2 выдержан в светлых тонах:

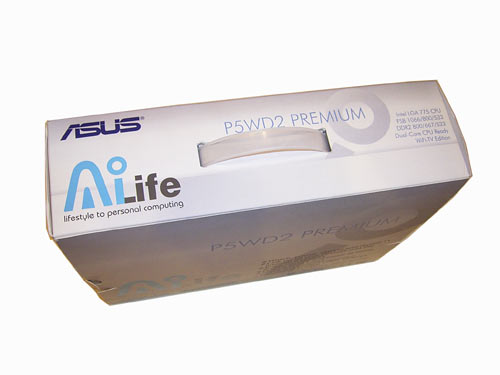

Для удобства переноски у коробки есть пластиковая ручка:


Комплектация

  • Материнская плата;
  • CD диск с ПО и драйверами;
  • CD диск с дополнительным ПО (пакет программ InterVideo) + описание;
  • Два ATA-133 шлейфа, один ATA-33 шлейф, FDD шлейф;
  • Пять кабелей SerialATA + три переходника питания (пять разъемов);
  • Руководство пользователя на английском языке;
  • Брекет с дополнительным портом Firewire;
  • Брекет с 2 дополнительными портами USB2.0 + GAME порт;
  • Брекет с COM-портом;
  • SLI - коннектор;
  • WiFi-TV тюнер;
  • Дистанционный пульт управления + USB приемник;
  • Антена WiFi + антена FM;
  • Разветвитель для видеовыхода;
  • Руководство пользователя + CD диск с драйверами и ПО;
  • Заглушка на заднюю панель корпуса;
  • Наклейка.

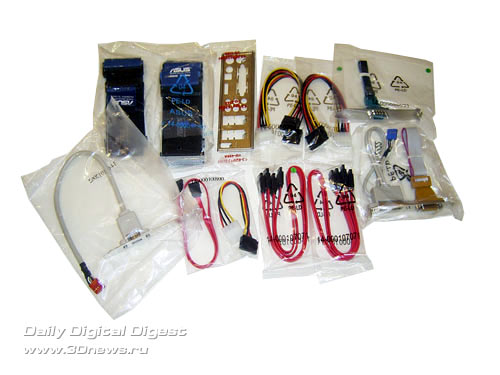

К комплектации платы есть определенные претензии. В частности для 4 доп. портов USB2.0 есть только один брекет с двумя портами (на этом же брекете есть GAME-порт).


Также в комплектации есть еще пара брекетов: один с портом Firewire, другой с COM портом. Не забыты и обычные шлейфы: в комплекте есть два ATA-133 шлейфа, один ATA-33 шлейф и шлейф для дисковода. Все шлейфы - фирменные (т.е. черные, с белым логотипом Asus).

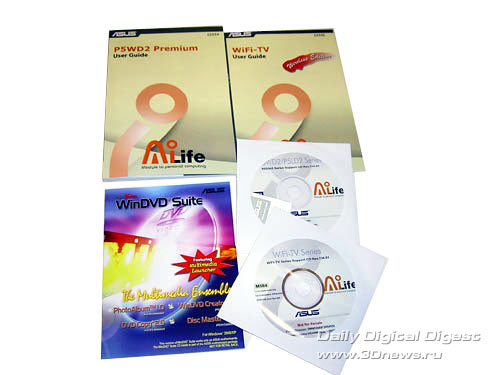

Теперь пара слов о документации. Кроме очень подробного руководства пользователя, к плате прилагается краткое руководство, описание дополнительного программного обеспечения (InterVideo WinDVD Suite).


Далее - в комплектацию платы входит комбинированный WiFi-TV-FM тюнер, к которому прилагается пульт дистанционного управления, антены, руководство пользователя и CD диск с ПО.



Отметим, что WiFi антена по своим размерам в три раза превышает предыдущие антены Asus :))


И наконец, в комплектацию входит SLI коннектор (или SLI мост):


Обратите внимание, что он гибкий!

Итоговый вывод: за комплектацию можно предварительно поставить оценку "5-". Также хотелось бы надеяться на то, что будет более дешевый вариант комплектации без тюнера.

Плата Asus P5WD2

Как мы уже говорили, компания Asus довольно сильно изменила дизайн PCB платы P5WD2. В частности серьезно переработан модуль питания платы; добавлен дополнительный разъем питания Molex, вместо доп. 4х пинового разъема питания установлен 8 пиновый, и самое главное - появился второй слот PCI Express x16.



неиспользуемые разъемы закрыты пластиковой крышкой (снята)

Для сборщика подобный дизайн затруднений не вызовет: все разъемы питания установлены по краям платы, защелки слотов DIMM не блокируются PCI-E видеокартой, а разъем встроенного IDE контроллера расположен параллельно плоскости платы (что облегчает подключение шлейфа). Единственное затруднение может создать неудобное расположение дополнительного SerialATA порта, который находится около процессорного сокета.

О самом сокете сказать практически нечего - он стандартный.


Рядом с ним установлен 4х пиновый разъем для кулера. Кроме него на плате установлено еще три подобных разъемов: PWR_FAN1 и CHA_FAN1 - около северного моста, CHA_FAN2 - около микросхемы биоса. Стоит отметить, что только два разъема (CPU_FAN1 и CHA_FAN1) имеет поддержку функции Q-Fan, которая позволяет регулировать скорость вращения в зависимости от температуры

На чипсете установлен только пассивный радиатор, который при работе довольно сильно нагревался (напомню, что на платах c чипсетом i925X(E) была проблема с перегревом северного моста при разгоне).


Поэтому, будущему пользователю платы Asus P5WD2 рекомендуется установить какое-либо дополнительное охлаждение (в случае разгона - это обязательно).

Под северным мостом установлено четыре 240пиновых слота DIMM для модулей памяти DDR2. Они разбиты они на две группы по два слота. Первые два слота относятся к первому каналу контроллера, последние два - ко второму каналу.


Отметим, что плата поддерживает память стандарта DDR2-400,533 и 667; а общий объем памяти равен 8Гбайт. Как только на плату подается напряжение - загорается большой зеленый светодиод, установленный в левом нижнем углу платы.

На плате установлено два слота PCI Express один 16х, другой 4х(оба с защелками), которые предназначены для видеокарт.


Это дает возможность работы с двумя видеокартами nVidia в режиме SLI, и потенциально - ATI Crossfire. Правда отметим, что на первый слот жестко выделяется 16 линий PCI Express, в результате чего на второй слот остается 4 линии. Причем пользователь может принудительно (через соответствующий параметр в биосе) выделить на этот слот 2 линии. В результате одна линия остается на слот PCI Express x1, а еще одна линия на сетевой контроллер Gigabit Ethernet. Тут же отметим, что по предварительным тестам разница в производительности SLI системы в режимах 8+8 с режимом 16+4 находится в районе 5-10%. И последнее - при установке двум мощных видеокарт необходимо подключить кабель питания к дополнительному разъему Molex на материнской плате.

Кроме перечисленных слотов на плате Asus P5WD2 установлено еще три "обычных" PCI слота.

Возможности расширения

На плате Asus P5WD2 Premium установлен южный мост ICH7R, с радиатором. В результате плата поддерживает 4 порта SerialATA II, и позволяет объединить диски в RAID массивы уровня 0, 1, 5 и 10 (MatrixRAID).


Кроме того, еще 2 SerialATA II устройства можно подключить к контроллеру Sil3132R, производства Silicon Image.


Данный контроллер поддерживает RAID массивы следующих уровней: RAID0 и RAID1. Отметим, что один из портов выведен на заднюю панель платы!.

И на этом возможности по подключению жестких дисков не исчерпываются! На плате установлен двухканальный ParallelATA контроллер ITE8211, к которому можно подключить 4 диска.


В результате к двум ParallelATA жестким дискам встроенного контроллера можно добавить еще 4 ParallelATA и 6 SerialATA II дисков. Итого -к плате Asus P5WD2 Premium можно подключить 12 жестких дисков.


Далее - на плате установлено 8 портов USB2.0. Из них 4 порта установлены на задней панели, а еще 4 подключаются при помощи брекетов (в комплекте один брекет с двумя портами).

Кроме этого, плата Asus P5WD2 поддерживает другой вид последовательной шины - IEEE1394 ("Firewire"). Для этого на плату установлен контроллер TSB43AB22A производства Texas Instruments.


В результате плата поддерживает 2 порта Firewire: один расположен на задней панели, другой подключается с помощью брекета (есть в комплекте).

Далее - плата Asus P5WD2 имеет встроенный восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC882.


Теперь пара слов о сети: на плате установлены два высокоскоростных сетевых контроллера(Gigabit Ethernet). Первый - Intel 82573, подключенный к шине PCI Express;


второй - Marvell 88E8001, подключенный к шине PCI.


Задняя панель платы имеет несколько нестандартную конфигурацию.


Разъемы PS2 установлены стандартно - т.е. вертикально (напомню, что на платах Asus с чипсетами i925X(E), i915P PS2 разъемы устанавливались неудобно - горизонтально). Также отметим, что на задней панели отсутствуют COM порты: вместо первого находится оптический и коаксиальный SP-DIF выходы, а на месте второго - порт SerialATA II. При этом один COM реализован в виде брекета (есть в комплекте), который подключается к разъему на левом краю платы. Также инженеры Asus сделали разводку под второй COM порт, но на нашей плате он нераспаян.


Традиционная схема джамперов на плате:


На плате Asus P5WD2 установлена единственная перемычка: CLRTC1 - перемычка для обнуления CMOS (расположена около микросхемы биоса).

Теперь поговорим о настройках биоса.

BIOS

Биос платы Asus P5WD2 основан на версии AMI BIOS.


В разделе настроек работы памяти только стандартный набор таймингов ("CAS Latency", "Precharge to Active"(Trp), "Active to precharge" (Tras) и "Active to CMD"(Trcd)).


Следующий параметр, который влияет на производительность - это установка частоты работы памяти.


Итак, пользователю доступны все возможные делители частоты памяти 1:2(DDR2-400), 2:3(DDR2-533), 3:4(DDR2-600), 5:6(DDR2-667) и 1:1(DDR2-800).


А при FSB = 266Мгерц (1066QPB) делители следующие: 3:8(DDR2-400), 1:2 (DDR2-533), 9:16(DDR2-600), 5:8(DDR2-667), 2:3(DDR2-711), 3:4(DDR2-800) и 5:6(DDR2-889).

Как я уже говорил, пользователь может указать количество линий шины PCI Express выделяемых на второй слот PCI-E x16 (2 или 4).


Плата имеет пару функций в биосе, которые теоретически влияют на производительность. Это "HyperPath3"


и "Perfomance Mode"


Впрочем, на практике изменения скорости работы мы не заметили.

Теперь рассмотрим раздел, посвященный системному мониторингу.


Плата отображает текущие значения температуры процессора и системы, скорости вращения всех четырех вентиляторов, а также уровни напряжений. Кроме того, для процессорного кулера, а также для CHA_FAN1 доступна технология Q-Fan, которая позволяет регулировать скорость вращения в зависимости от температуры процессора.

Кроме этого, следить за показаниями системного мониторинга можно и в Windows. Для этого предназначена утилита системного мониторинга Asus PCProbe. Причем программисты Asus выпустили второю версию этой утилиты, которая еще несколько сыровата.

Также с платой работает утилита Asus LiveUpdate, которая предназначена для обновления драйверов, прошивки биоса и изменения POST экрана (функция MyLogo2). И наконец, плата поддерживает функцию CrashFree BIOS 2 (восстановление испорченной прошивки с помощью дискеты или CD-диска). В результате любые эксперименты с биосом вполне безопасны.

Разгон и стабильность

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 4х фазную схему, в которой установлены пять конденсаторов емкостью 1000 мкФ и 15 конденсаторов емкостью 820мкФ. Для улучшения охлаждения модуля питания использована новая технология Asus Stack Cool II, которая представляет собой алюминиевый радиатор на лицевой стороне платы.



Теперь переходим к рассмотрению функций разгона.


Во-первых, плата Asus P5WD2 позволяет изменять частоту системной шины в диапазоне от 100 до 450Мгерц с шагом 1 Мгерц.


Удобно то, что необходимое значение частоты FSB можно ввести с клавиатуры.

Во-вторых, плата Asus P5WD2 позволяет изменять напряжение на процессоре(Vcore) в очень широком диапазоне: от 1.3V до 1.7V с шагом 0.0125V.



Далее - опытный пользователь может увеличить Vmem c штатных 1.8V до 2.3V (с шагом 0.05-0.1V).


Кроме этого в нашем распоряжении есть функция повышения напряжения на чипсете, причем как на северном мосте (от 1.5V до 1.65V с шагом 0.05V)


, так и на южном.


Доступные значения 1.05V и 1.2V. Кроме того, есть возможность поднять напряжение на FSB от 1.2V до 1.5V с шагом 0.1V.


Также есть возможность изменить частоту шину PCI Express, в диапазоне от 90Мгерц до 150Мгерц,


и зафиксировать шину PCI (это важно для корректной работы жестких дисков):


Хочу отметить, что программисты Asus добавили функцию подсветки другим цветом тех параметров, которые (по их мнению) выходят за рамки безопасного разгона.

Теперь попробуем функции разгона на практике. Итак, плата Asus P5WD2 показала отличные результаты: стабильная работа на частоте FSB = 316Мгерц с процессором Extreme Edition,


и 296Мгерц с процессором Pentium4 660.


Единственная проблема возникающая при разгоне заключается в том, что система отказывалась выполнять "горячую" перезагрузку. Теперь пара слов о параметре "AI Overclocking", который предназначен для начинающих пользователей.


Простым выбором нужного значения, пользователь может разогнать систему (путем повышения частоты FSB) на 5%, 10%, 15%, 20% и 30%, а также выбрать из нескольких стандартных комбинаций.


При этом система будет постоянно работать в разогнанном режиме, что негативно скажется на температурном режиме. Поэтому более предпочтительным вариантом выглядит режим NOS (Non-Delay Overclocking System), в котором разгон осуществляется именно тогда, когда нужно. Другими словами повышение частоты FSB происходит в момент запуска ресурсоемкого приложения (пример - игра). А после выхода из приложения, система возвращается к штатной частоте.

Выбор степени разгона осуществляется с помощью параметра "Turbo NOS"


В сочетании с технологией Q-Fan, NOS позволит многим пользователям получить приятную прибавку производительности. Конечно, хардкорные оверклокеры предпочитают постоянный разгон, путем выставления настроек биоса. Однако нужно помнить, что ядро Prescott (2) выделяет очень много тепла, даже с использованием механизмов снижения частоты и напряжения во время простоя. Поэтому постоянная работа в режиме разгона - не самый разумный выбор (для Intel систем).

Производительность

При определении стартовой частоты FSB оказалось, что плата завышает ее на 1Мгерц.


В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор Intel Pentium4 LGA775 660 (3.6Ггерц ; Prescott-2M)
Кулер Gigabyte 3D Cooler GP Edition
Видеокарта Abit Radeon X600XT
Звуковая карта -
HDD IBM DTLA 307030 30Gb
Память 2x256 Мбайт DDR2-533 SDRAM, производства Samsung (тайминги по SPD)
Корпус Inwin506 с блоком питания PowerMan 300W
OS Windows XP SP1

Вначале посмотрим на результаты синтетических тестов.



Теперь тесты игровых программ.








Выводы

По своим характеристикам плата Asus P5WD2 Premium превосходит предыдущее поколение high-end плат Asus (в частности P5AD2-E Premium на чипсете i925XE). В числе новых функций поддержка двухядерных процессоров, поддержка протокола SerialATA II, а также наличие двух слотов PCI Express x16, что позволяет собрать систему с двумя видеокартами.

 Recommended

К плюсам платы можно отнести очень хорошую комплектацию с WiFi-TV тюнером, отличные возможности расширения (доп. SerialATA II и ParallelATA контроллеры, два гигабитных сетевых контроллера, поддержка Firewire) и великолепные функции разгона. Также из положительных сторон платы можно выделить многочисленные фирменные технологии и утилиты (правда последние несколько сыроваты).

Заключение

Плюсы:
  • Высокая стабильность и хороший уровень производительности;
  • Поддержка SerialATA IIRAID (6 каналов; ICH7R + Sil3132R);
  • Встроенный 8-и канальный звук и два сетевых контроллера (Gigabit Ethernet);
  • Поддержка интерфейса USB2.0 (8 портов) и IEEE-1394 (Firewire; 2 порта);
  • Хорошая комплектация (включая WiFi-TV тюнер);
  • Широкий набор фирменных технологий Asus (PC Probe II, POST Reporter, CrashFree BIOS 2, MyLogo2 и проч);
  • Дополнительный набор технологий AI Proactive (NOS, AI Net 2);
  • Доп. охлаждение модуля питания Asus Stack Cool II.
Минусы:
  • Пассивное охлаждение чипсета
Особенности платы:
  • Прекрасные результаты разгона процессора и памяти;
  • На задней панели есть порт SerialATA II.

Дополнительные материалы

Gigabyte 8I955X-Royal на чипсете Intel 955X
Abit AA8XE Fatal1ty на чипсете Intel 925XE
Asus P5AD2-E Premium : Intel 925XE
Gigabyte 8AENXP-D : Intel 925XE
Intel D925XCV : Intel 925XE
