Canyon 9V2M-L и ASUS A7N8X-LA

Asus A7N8X-LA

По своим размерам (24см x 24см), плата Asus A7N8X-LA чуть больше платы 9IGLM-E.

Дизайн платы очень сильно отличается от дизайна PCB платы A7N8X. Например отсутствие монтажных отверстий по сторонам сокета (впрочем, к недостаткам это не относится - плата бюджетная).

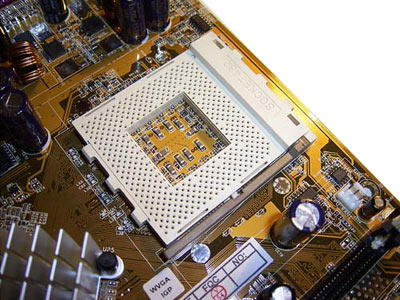

Что касается мониторинга термодиода, то в отличии от A7N8X, он отключен. При этом аппаратная защита от перегрева есть (Asus COP). Еще один недостаток дизайна - процессорный сокет очень близко расположен к краю платы; также нет защитных полос под зубьями сокета.

Что касается функции Q-Fan, то она присутствует. Более того, по умолчанию она активизирована и отключить ее нельзя. Также стоит отметить, что вентилятор подключенный ко второму разъему, тоже вращается с пониженной скоростью.

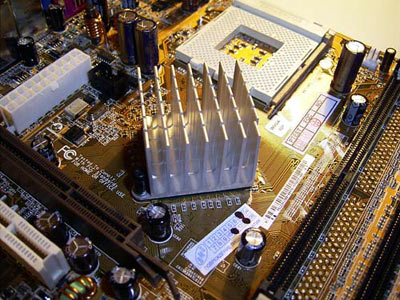

Как и на A7N8X, на нашей плате установлен только один разъем питания, но в очень неудобном месте - около чипсета. Кстати на чипсете установлен массивный радиатор, который при работе ощутимо нагревался.

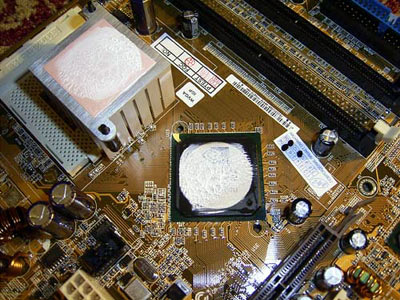

Между чипом и радиатором есть двойной слой термопасты и "терможвачки":

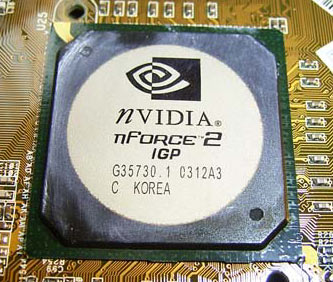

Что касается самого чипа - то он упакован в Корее.

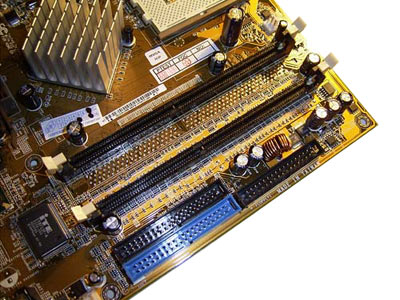

Далее - на плате установлено два слота DIMM (максимальный объем памяти составляет 2Гбайт), хотя дизайн PCB предусматривает установку трех слотов.

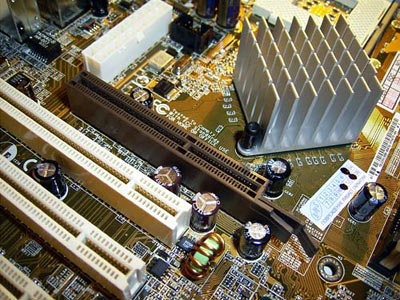

За время тестирования платы, не понравились очень тугие слоты DIMM (память приходилось вставлять с большим усилием), а также близкое расположение AGP слота.

Как и на всех платах на nForce II, мы можем устанавливать в A7N8X только 1.5 вольтовые видеокарты стандарта AGP 4X или AGP 8X.

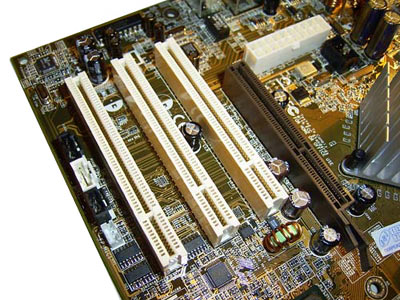

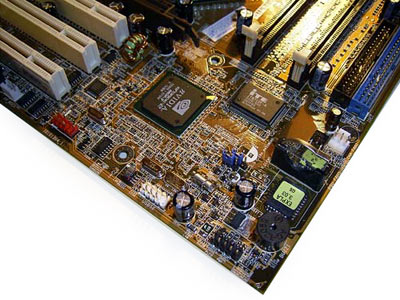

Теперь перечислим остальные возможности расширения: на плате установлено три слота PCI,

есть встроенный звук на основе кодека ALC650 и только один сетевой контроллер RTL8201BL (10100 Ethernet ; напомню, что в MCP-T реализована поддержка двух сетевых контроллеров - пример плата Gigabyte 7NNXP или Epox 8RDA3+). Также плата поддерживает 6 портов USB 2.0 (четыре встроенных и 2 дополнительных; брекетов в комплекте нет).

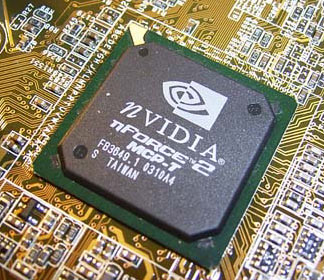

Стоит отметить высокое качество встроенного звука (на уровне Creative Live 5.1). Это собственно и не удивительно - на плате установлен дорогой южный мост MCP-T.

Это довольно странное решение разработчиков - чипсет с MCP-T стоит ощутимо дороже варианта с "простым" MCP. Однако, установка этой микросхемы позволило реализовать поддержку последовательной шины Firewire (IEEE1394). Плата имеет два соответствующих порта, один из которых расположен на задней панели, а другой подключается с помощью брекета (нет в комплекте).

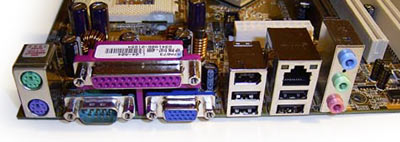

На задней панели есть VGA выход, который расположен на месте порта COM2, который полностью отсутствует на плате (под него нет даже разводки).

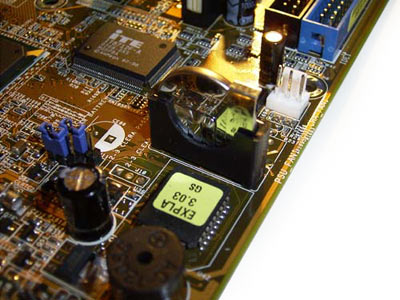

На плате есть два джампера: JP11 и еще один, не имеющий обозначения. Один из них предназначен для полного сброса всех настроек CMOS, а другой предназначен только для сброса забытого пароля.

Интересно, что для экономии места, батарейка расположена вертикально.
