Две платы на базе Radeon X700 PRO - от ASUS и Gigabyte

Карта ASUS AX700 PRO Extreme

Комплект поставки от ASUS - достойный конкурент рассмотренной выше комплектации от Gigabyte. Дизайн коробки выполнен в том же стиле, что и все последние модели от ASUS, как PCI-E, так и AGP. Обращает на себя внимание приставка "Extreme". Но, следует заметить, что данное наименование не несет за собой обозначения повышенных частот работы карты, или более быстрой памяти, либо еще каких-нибудь "экстремальных" модификаций. Просто красивый "маркетинг нэйм", который, кстати, употребляется ASUS и в PCI-E High-end, чему лучшее свидетельство - плата ASUS AX800 XT Extreme (PCI-E).

Данная коробка, само собой, не обладает настолько внушительными размерами, как вышеупомянутый графический монстр, но тем не менее комплект поставки включает в себя все необходимые в эксплуатации предметы, а именно:

1. Видеокарту ASUS AX700 PRO;
2. Переходник 15-pin DVI/D-Sub;
3. VIVO Cable;
4. Мануал в печатном виде и на CD;
5. CD с драйверами и утилитами.

Дизайн и компоновка платы

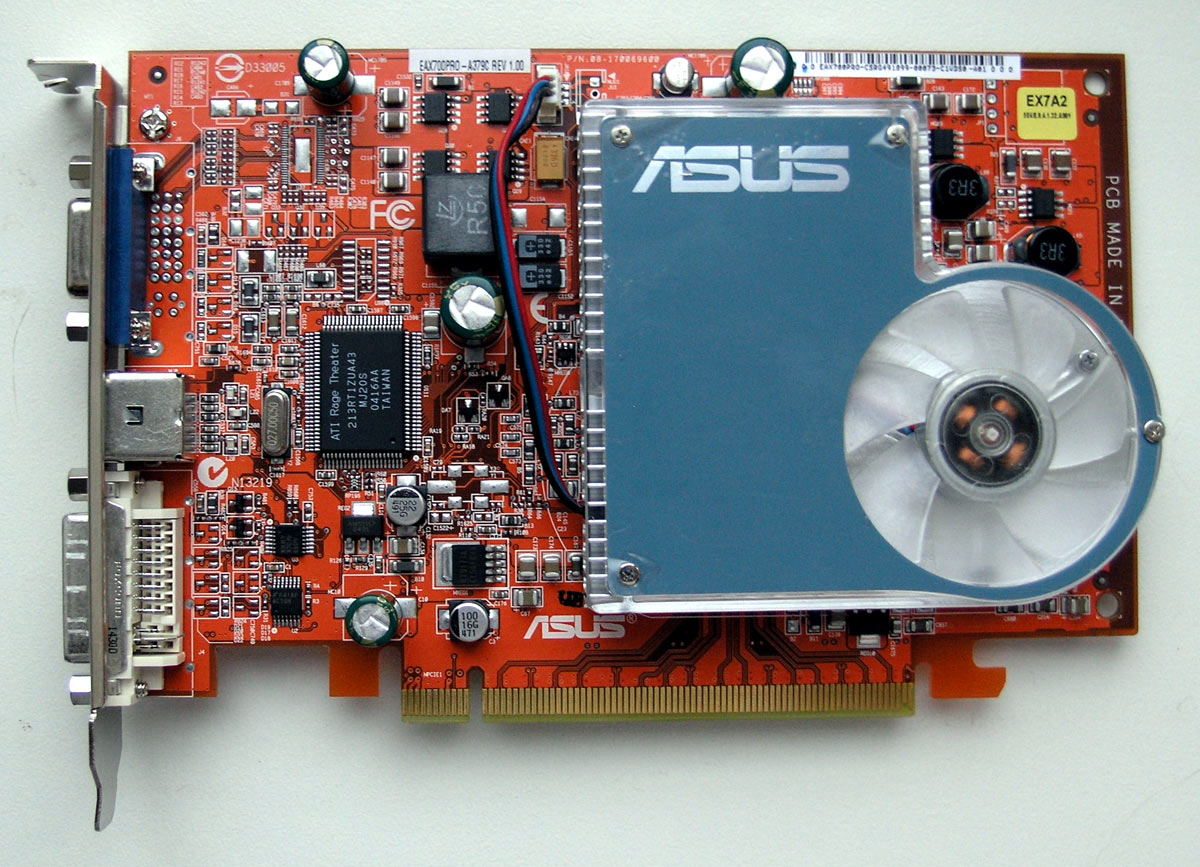

Плата выполнена на оранжевом текстолите, традиционном для продуктов ASUS. При этом дизайн PCB является точной копией референсного дизайна ATI.

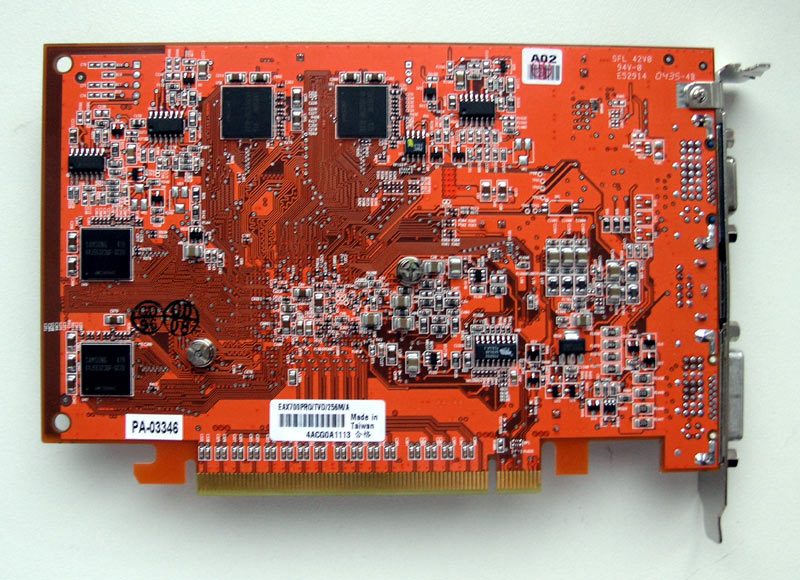

ASUS решила не особо оригинальничать в вопросе дизайна системы охлаждения, и установила на карту простой, но выглядящий довольно стильно, алюминиевый радиатор с вентилятором, охлаждающий GPU и 4 чипа памяти, расположенные на лицевой стороне платы. Впрочем, охлаждение чипов памяти является не более чем декоративным элементом, ибо остальные 4 чипа видеопамяти, расположенные на оборотной стороне платы, не оборудованы теплоотводами.

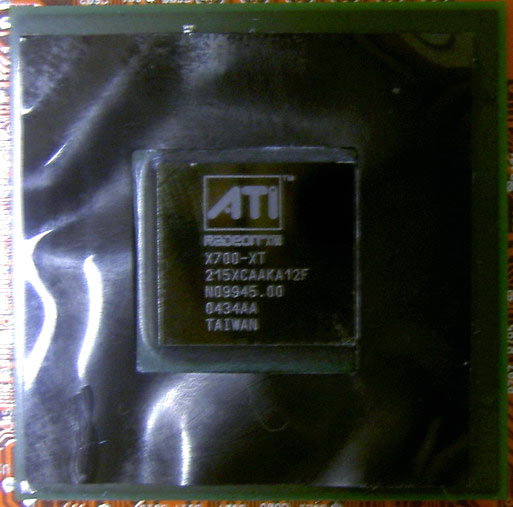

Посмотрим на графический процессор. И вот здесь мы видим живое подтверждение тому, о чем говорили при рассмотрении предыдущей карты. Чип маркирован как Х700 ХТ. Означает ли это то, что он будет без проблем работать на 475 MHz? Разочаруем вас - вовсе не обязательно.Судя по маркировке на кристалле, чип выполнен на 34 неделе 2004 года.

Отдельно стоит отметить предусмотрительность ASUS, снабдившую GPU защитной пленкой.

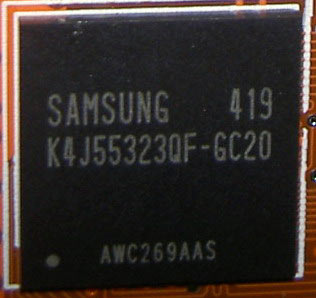

Карта оборудована 256 Mb видеопамяти GDDR3, с шиной передачи данных 128 Bit, набранными 8 микросхемами памяти Samsung, с маркировкой K4J55323QF-GC20, выполненными в форм-факторе BGA, со временем выборки 2 ns, что соответствует частоте работы 500MHz (1000 MHz DDR). Чипы памяти, как уже говорилось, расположены на плате таким образом - 4 чипа на лицевой стороне платы, 4 - на оборотной. Штатная частота работы памяти составляет 430MHz (860 Mhz DDR).

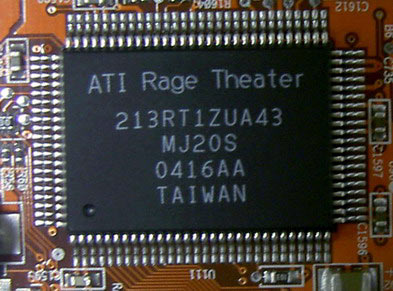

Плата, также, как и предыдущее решение от Gigabyte, поддерживает VIVO, чему лучшее свидетельство - чип ATI Rage Theater

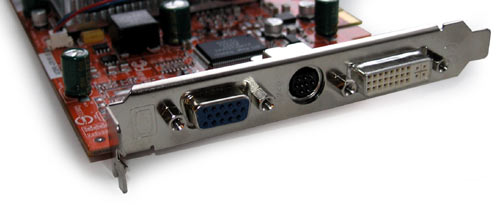

И напоследок взглянем на набор выводов - аналоговый, цифровой и TV-OUT
