Обзор видеокарты MSI GeForce RTX 3070 Ti SUPRIM X: готовь корпус побольше

GeForce RTX 3070 в модификации Ti отличается от оригинала не только повышенным быстродействием, которое принесла с собой память GDDR6X, но еще и тем, что это фактически устройство иного, более высокого класса потребляемой мощности. А поскольку партнерские версии RTX 3070 Ti создаются по чертежам обычного RTX 3070, далеко не всегда прежняя конструкция, рассчитанная на умеренное TBP, гарантирует адекватное охлаждение компонентов, не говоря уже о низком уровне шума. Это легко заметить по сравнительно недорогим видеокартам оригинального дизайна и даже по Founders Edition, хотя специально для RTX 3070 Ti NVIDIA разработала эксклюзивную систему охлаждения, которая больше не применяется ни в какой другой модели серии.

К счастью, среди партнерских вариантов 3070 Ti есть такие, которые не вызывают опасений за температуры GPU и быстрой, но горячей памяти и одновременно способны работать по-настоящему тихо. Отличный пример — MSI GeForce RTX 3070 Ti SUPRIM X.

⇡#Технические характеристики, цены

Сухие спецификации о MSI SUPRIM X могут сказать не так уж и много. Единственный достойный внимания параметр — тактовые частоты GPU: производитель разогнал графический процессор с референсной частоты под игровой нагрузкой, которая у RTX 3070 Ti составляет 1770 МГц, до 1860. Можно подумать, что разница в 90 МГц — это совсем немного в масштабе абсолютных значений тактовой частоты, которых достигают современные «зеленые» GPU. Так и есть, однако нужно сделать поправку на то, что и референсные частоты у Ti-версии выше, чем у обычной RTX 3070. К тому же в каталоге MSI ускоритель под маркой SUPRIM X получил наибольший заводской разгон. Так, версия SUPRIM без пометки X рассчитана на Boost Clock 1830 МГц, как и GAMING X TRIO — продукт из серии, которая у MSI считается классом ниже SUPRIM. Наконец, готовая предустановка пользовательского разгона в фирменном ПО MSI Center поднимает целевую частоту графического процессора еще на 15 МГц, но коль скоро речь уже идет о работе за пределами штатных параметров, в экспериментах с дальнейшим оверклокингом SUPRIM X мы сразу попытаемся выжать из GPU больше.

Что касается стоимости устройства, то дефицит видеокарт никуда не делся, и GeForce RTX 3070 Ti SUPRIM X мы просто не нашли в российских интернет-магазинах, пока работали над обзором. Однако в качестве ориентира можно взять долларовые цены: на площадке newegg.com минимальная стоимость SUPRIM X составляет $1 420, а это лишь на $21 выше самого дешевого варианта RTX 3070 Ti в принципе. Ну а в те моменты, когда SUPRIM X будет доступен в России, стоит держать в уме, что у нас любой RTX 3070 Ti продается за сумму не меньше 125 тыс. рублей.

⇡#Конструкция

Для ускорителя, который стоит далеко не на верхнем месте в модельном ряду своего поколения, MSI GeForce RTX 3070 Ti SUPRIM X имеет просто колоссальные габариты. Видеокарта насчитывает в длину 33,5 см, а в толщину занимает три полных слота расширения. Да и в направлении, перпендикулярном материнской плате, кожух системы охлаждения SUPRIM X выступает на 14 см. Весит устройство соответствующе — 1,7 кг. Неспроста в комплекте поставки есть кронштейн, поддерживающий свободный угол печатной платы. Направляющая кронштейна идет вертикально, а не параллельно видеокарте и опирается на днище компьютерного корпуса. Такое решение требует, чтобы место опоры — напомним, расположенное далеко от задней стенки в силу длины видеокарты — было свободным, и еще больше увеличивает габариты всей конструкции, но взамен гарантирует максимальную жесткость. Кстати, в коробке с ускорителем мы нашли еще один полезный аксессуар — большой коврик для мыши.

По материалам, качеству изготовления и сборки корпуса MSI GeForce RTX 3070 Ti SUPRIM X представляет собой одну из лучших видеокарт среди партнерских устройств 30-й серии. Центральная часть кожуха и бекплейт сделаны из металла с темным покрытием и брашированной текстурой. Инженеры MSI даже не поленились сделать блестящую фаску на краю защитной пластины в области разъемов питания. Конечно же, есть и RGB-подсветка, но не чрезмерно обильная: сияют только прозрачные вставки между вентиляторами, логотип SUPRIM на боку кожуха и фирменный дракон MSI сзади.

Вентиляторы системы охлаждения у SUPRIM X под стать габаритам устройства: диаметр каждой крыльчатки составляет 95 мм. MSI не использует сплошные кольца для усиления воздушного давления, но каждая пара лепестков схвачена по краям перемычкой.

Внутри кулер SUPRIM X смотрится еще эффектнее, чем снаружи. Радиатор состоит из двух секций оребрения, соединенных семью теплотрубками диаметром 6 мм. Через промежутки между лопастями вентиляторов видно, что края ребер идут волной, со смещением «по фазе», но это скорее эстетическое, чем практическое решение.

Еще одна, на сей раз плоская, трубка буквой "п" охватывает теплосъемник GPU. Контакт между горячей электроникой видеокарты и радиатором продуман досконально. К центральной отполированной подошве прижат не только кристалл графического процессора, но и микросхемы оперативной памяти. Чипы GDDR6X частично выходят за границы теплосъемника, но для того, по всей видимости, и предусмотрена U-образная трубка, чтобы накрыть ей края микросхем. Еще один пример внимания к деталям: все основные компоненты VRM — не только силовые каскады, но и дроссели с конденсаторами — прижаты к радиатору через термопрокладки. К силовым каскадам прилегает отдельный теплосъемник, но и прокладки на остальных деталях не просто лежат на острых краях ребер радиатора, как нередко делают в других видеокартах, — здесь под ними есть плоские перемычки.

Хотя у SUPRIM X довольно короткая PCB в масштабах всего устройства, вдоль длинного края она усилена металлической пластиной, чтобы не прогибалась под весом кулера.

Бекплейт на обратной стороне печатной платы тоже не так прост, как кажется: пластина оклеена термопрокладками напротив микросхем VRAM и основных регуляторов напряжения. Хвостовая часть радиатора продувается насквозь через фигурную решетку.

⇡#Печатная плата

Под таким замечательным кулером, как у SUPRIM X, мы ожидали увидеть PCB с мощной силовой обвязкой — и не ошиблись: графический процессор обслуживает 11-фазный VRM под управлением ШИМ-контроллера ON Semiconductor NCP8610. Для сравнения: GeForce RTX 3070 Ti Founders Edition, работающий на референсных частотах, обходится девятью фазами питания GPU. Правда, часть силовых каскадов MSI пришлось подключить параллельно (удвоителей ШИМ-сигнала на плате мы не обнаружили), так как NCP8610 — восьмифазный контроллер. Сами силовые каскады выбраны с большим запасом по току: это сборки AOZ5311NQI от Alpha & Omega с номиналом 55 А.

Питание микросхем оперативной памяти двухфазное, на дискретных транзисторах. Чипы работают со штатной пропускной способностью 19 Гбит/с.

На плате SUPRIM X распаяны два чипа BIOS — они задают одни и те же тактовые частоты, но разные кривые скорости вентиляторов, приоритизируя либо температуру компонентов, либо уровень шума.

⇡#Тестовый стенд, методика тестирования

В большинстве тестовых игр показатели средней и минимальной кадровых частот выводятся из массива времени рендеринга индивидуальных кадров, который записывает встроенный бенчмарк (или утилита OCAT, если бенчмарка нет).

Средняя частота смены кадров на диаграммах является величиной, обратной среднему времени кадра. Для оценки минимальной кадровой частоты вычисляется количество кадров, сформированных в каждую секунду теста. Из этого массива чисел берется значение, соответствующее 1-му процентилю распределения. Red Dead Redemption 2 является исключением: ее встроенный бенчмарк самостоятельно регистрирует 1-й процентиль времени рендеринга кадра, из которого выводится соответствующая кадровая частота. В Assassin’s Creed Valhalla мы вынуждены ориентироваться на минимальный фреймрейт по данным интегрированного бенчмарка.

Мощность видеокарт регистрируется отдельно от CPU и прочих компонентов ПК с помощью устройства NVIDIA PCAT. В качестве тестовой нагрузки для тестов мощности и уровня шума используется игра Crysis 3 при разрешении 3840 × 2160 без полноэкранного сглаживания и максимальных параметрах качества графики, а также стресс-тест FurMark с наиболее агрессивными настройками (разрешение 3840 × 2160, MSAA 8x). Замеры всех параметров выполняются после прогрева видеокарты, когда температура GPU и тактовые частоты стабилизируются.

⇡#Участники тестирования

В тестировании производительности приняли участие следующие видеокарты:

• MSI GeForce RTX 3070 Ti SUPRIM X (1575/1860 МГц, 19 Гбит/с, 8 Гбайт);
• NVIDIA GeForce RTX 3080 (1440/1710 МГц, 19 Гбит/с, 10 Гбайт);
• NVIDIA GeForce RTX 3070 Ti (1575/1770 МГц, 19 Гбит/с, 8 Гбайт);
• NVIDIA GeForce RTX 3070 (1500/1730 МГц, 14 Гбит/с, 8 Гбайт);
• AMD Radeon RX 6800 XT (1825/2250 МГц, 16 Гбит/с, 16 Гбайт);
• AMD Radeon RX 6800 (1700/2105 МГц, 16 Гбит/с, 16 Гбайт);
• AMD Radeon RX 6700 XT (2321/2581 МГц, 16 Гбит/с, 12 Гбайт).

Прим. В скобках после названий видеокарт указаны базовая и boost-частота согласно спецификациям каждого устройства. Видеокарты с заводским разгоном приведены в соответствие с референсными параметрами (или приближены к последним) при условии, что это можно сделать без ручной правки кривой тактовых частот. В противном случае (ускорители серии NVIDIA GeForce 16, а также GeForce RTX 2070/2080/2080 Ti Founders Edition) используются настройки производителя.

⇡#Тактовые частоты, энергопотребление, температура, уровень шума и разгон

У MSI GeForce RTX 3070 Ti SUPRIM X есть две копии BIOS — Gaming и Silent, но обе прошивки обеспечивают практически одинаковые тактовые частоты GPU под игровой нагрузкой — около 1965 МГц, — которые, в свою очередь, превосходят параметры RTX 3070 Ti Founders Edition на скромную величину в 70 МГц.

Прим. Измерение всех параметров выполняется после прогрева GPU и стабилизации тактовых частот.

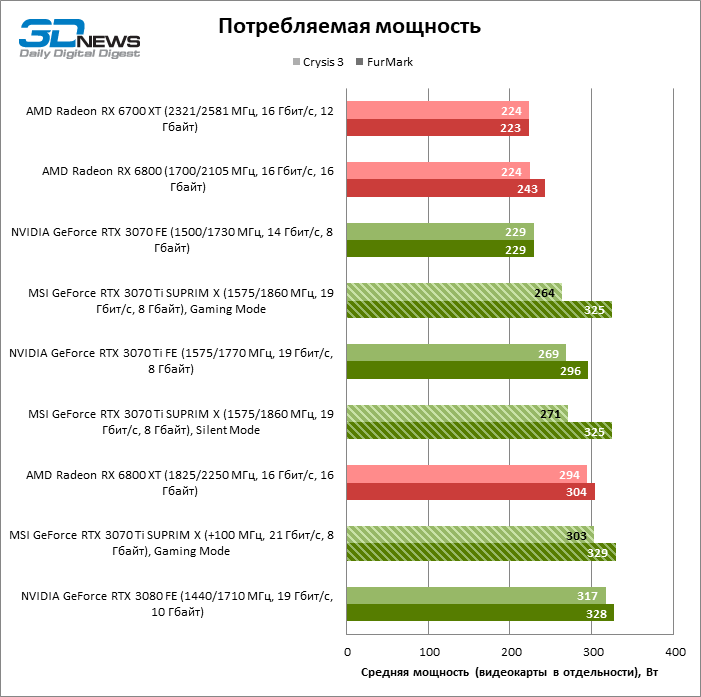

Как следствие, и потребляемая мощность у видеокарты MSI почти такая же, как у Founders Edition. Правда, в режиме Silent энергопотребление немного выше, нежели в режиме Gaming, — в силу разницы питающего напряжения графического процессора.

Ключевое различие между прошивками Silent и Gaming заключается в настройках системы охлаждения. Режим Gaming обеспечивает низкую температуру GPU на уровне 66 °С (77 °С в горячей точке) под игровой нагрузкой и, главное, хороший запас по температуре чипов GDDR6X (78 °С). При всем при этом SUPRIM X в режиме Gaming — чрезвычайно тихая видеокарта: «патологическая» нагрузка, подобная FurMark, может довести уровень шума до 43 дБА, но в играх он не превышает 32.

Режим Silent смещает баланс между интенсивностью охлаждения и тишиной в пользу тишины без особого вреда для температуры компонентов: шум снижается на 1 дБА (то есть в 1,2 раза), а GPU и VRAM прогреваются лишь на 4–5 °С выше по сравнению с режимом Gaming. Вызывает опасение лишь температура чипов памяти в стресс-тесте (94 °C), однако ни игры, ни большинство рабочих задач не провоцируют столь сильное энергопотребление, как FurMark.

Как и большинство партнерских моделей 30-й серии, SUPRIM X допускает умеренный пользовательский оверклокинг. Однако диапазон регулировки мощности заканчивается на уровне 106 % от номинала. Почему такая громадная видеокарта не рассчитана на большее энергопотребление, понять легко, ведь печатная плата и система охлаждения GeForce RTX 3070 Ti сделаны по образцу менее прожорливого RTX 3070.

Как бы то ни было, дополнительная мощность SUPRIM X и не требуется, ведь нам все равно удалось повысить целевую тактовую частоту GPU на 100 МГц, а под нагрузкой выигрыш составил 90 МГц — примерно таких результатов и стоило ожидать от ускорителя с изначальным заводским разгоном. В конечном счете разогнанная карта MSI уже на 160 МГц оторвалась от референса. Оперативная память GDDR6X, как обычно, разгоняется феноменально — она достигла пропускной способности 21 Гбит/с на контакт вместо стандартных 19 Гбит/с.

⇡#Игровые тесты (1920 × 1080)

Скромное преимущество MSI GeForce RTX 3070 Ti SUPRIM X перед Founders Edition в тактовых частотах GPU почти не заметно по игровому фреймрейту в режиме 1080p: в среднем SUPRIM X опередил Founders Edition лишь на 2 % FPS. Впрочем, рендеринг при сравнительно низком разрешении в принципе не способствует масштабированию быстродействия. К примеру, RTX 3070 Ti от MSI здесь всего на 7 % превосходит базовую версию RTX 3070. Разница между SUPRIM X и Radeon RX 6700 XT более существенна — 12 % частоты смены кадров. Ближайшим аналогом SUPRIM X является Radeon RX 6800, обладающий средним преимуществом в 6 % FPS. С другой стороны, и более мощные ускорители, нежели RTX 3070 Ti, в таких условиях не могут раскрыться полностью: GeForce RTX 3080 и Radeon RX 6800 XT опередили продукт MSI на 14 и 25% средних FPS соответственно.

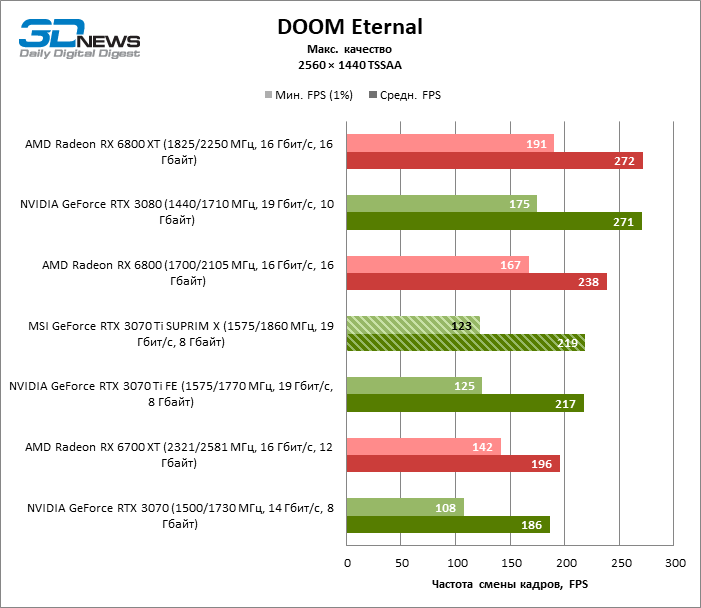

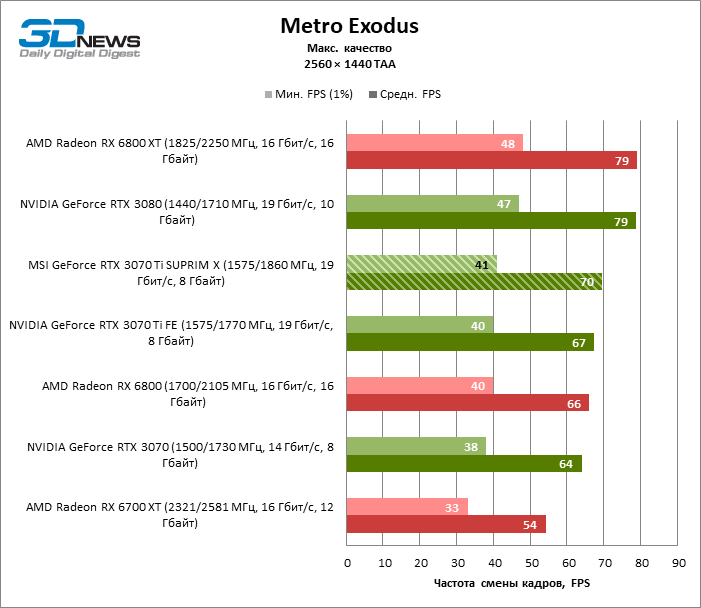

⇡#Игровые тесты (2560 × 1440)

Игры при разрешении 1440p — родная стихия для GeForce RTX 3070 Ti. Абсолютно все тайтлы, которые мы используем в качестве бенчмарков, на SUPRIM X работают с фреймрейтом от 60 или, на худой конец, от 50 FPS (как Cyperpunk 2077). К тому же смена разрешения укрепила позиции SUPRIM X среди его ближайших конкурентов. GeForce RTX 3080 по-прежнему впереди на 3 % FPS, но видеокарте MSI удалось на те же 3 % превзойти RTX 3070 Ti Founders Edition и на 10 % — базовую модель RTX 3070. К тому же ускорители AMD только опустились на графиках под давлением повышенного разрешения. Разница между SUPRIM X и Radeon RX 6700 XT составляет 20 % фреймрейта, и продукт MSI почти догнал Radeon RX 6800, остановившись на расстоянии в 3 % FPS. Непоколебим только Radeon RX 6800 XT с его преимуществом в 21 %.

⇡#Игровые тесты (3840 × 2160)

Для игр в 4К на максималках видеокарты класса GeForce RTX 3070 Ti по большому счету не предназначены. Только в самых нетребовательных из современных тайтлов возможен устойчивый фреймрейт от 60 FPS и выше с наилучшей графикой. Если позволяет бюджет, лучше ориентироваться на GeForce RTX 3080, который по сводным результатам бенчмарков оказался на 16 % быстрее устройства MSI. Впрочем, при такой нагрузке владелец любого ускорителя высокой категории сможет выжать из него максимум того, на что способен GPU. Так, заводской разгон SUPRIM X наконец-то привел к осязаемому росту среднего фреймрейта по сравнению с показателями модификаций RTX 3070 Ti, работающих на референсных тактовых частотах (4 % FPS), а преимущество перед базовой версией RTX 3070 составляет 10 %. Топовые видеокарты AMD неважно чувствуют себя в 4К: Radeon RX 6800 по-прежнему стоит ближе всего к SUPRIM X, но уже отстал на 3 % средней кадровой частоты. В свою очередь, преимущество GeForce RTX 3070 Ti в исполнении MSI перед Radeon RX 6700 XT достигло 30 % фреймрейта, а резерв RX 6800 XT сократился до 13 % FPS.

⇡#Игровые тесты в разгоне

В модификации Ti NVIDIA устранила главный фактор, ограничивающий быстродействие оригинального RTX 3070, — сравнительно небольшую пропускную способность шины памяти. В результате попытки оверклокинга RTX 3070 Ti — особенно если речь идет о предварительно разогнанных партнерских версиях — уже не особенно продуктивны. По средним результатам бенчмарков в режиме 2160p, наиболее чувствительном к разнице в производительности, разгон дал продукту MSI всего лишь 3 % дополнительных FPS, а по сравнению с RTX 3070 Ti Founders Edition разрыв в кадровой частоте увеличился до 6 %.

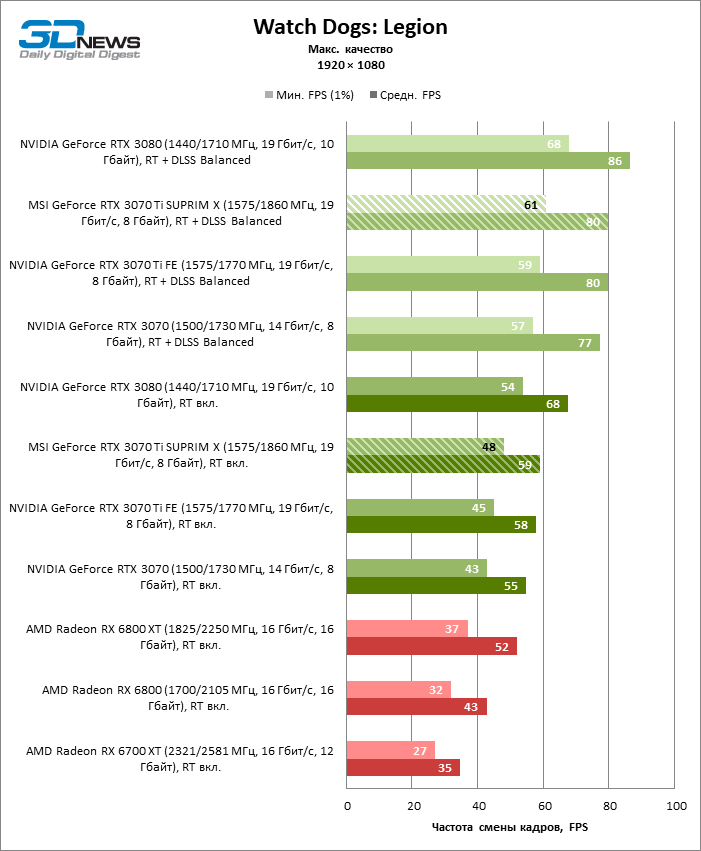

Игровые тесты с трассировкой лучей

Видеокарты GeForce 30-й серии особенно сильны в играх с рейтрейсингом, и GeForce RTX 3070 Ti — не исключение. Во всех тестовых проектах, за исключением Cyperpunk 2077, MSI SUPRIM X позволяет рассчитывать на 60 FPS среднего фреймрейта или больше при разрешении 1080p, а порой даже и при 1440p. В отличие от растеризованных игр, игры с трассировкой лучей нагружают GPU так, что разница между сравниваемыми видеокартами хорошо видна при любом разрешении экрана. По сравнению с версией RTX 3070 Ti, работающей на референсных тактовых частотах, SUPRIM X выиграл 3 % FPS, а если взять за точку отсчета оригинальный RTX 3070, то 10 %. В то же время рейтрейсинг лучше всего демонстрирует преимущество GeForce RTX 3080: в зависимости от разрешения экрана предтоповая модель NVIDIA выдает на 16–30 % FPS больше.

Видеокарты AMD последнего поколения, как известно, уступают по скорости рейтрейсинга аналогичным по стоимости предложениям «зеленых», однако в играх с гибридной моделью рендеринга Radeon RX 6800 XT не так уж сильно уступает SUPRIM X по среднему фреймрейту — на 11 % FPS. Другое дело — обычный RX 6800 и RX 6700 XT, по сравнению с которыми преимущество ускорителя MSI составляет 33 и 63 % соответственно. Конечно, все меняется, стоит добавить в расчет целиком трассированные тайтлы — тогда даже по сравнению с Radeon RX 6800 XT продукт MSI оказывается быстрее на 27 % средней кадровой частоты. Наконец, благодаря DLSS с промежуточной настройкой качества RTX 3070 Ti вполне по силам игры в режиме 4К.

⇡#Результаты игровых тестов без трассировки лучей

⇡#Результаты игровых тестов с трассировкой лучей

⇡#Выводы

GeForce RTX 3070 Ti — быть может, и не лучшая модель 30-й серии с точки зрения энергоэффективности, но это еще не значит, что такая видеокарта не может обеспечить адекватное охлаждение GPU и чипов VRAM и в то же время работать тихо. У MSI GeForce RTX 3070 Ti SUPRIM X с этими характеристиками полный порядок. По уровню шума кулер SUPRIM X сравним с чрезвычайно тихими референсами старших видеокарт AMD или GeForce RTX 3090 Founders Edition и поддерживает низкую температуру GPU, а главное, оперативной памяти, с большим запасом от допустимых значений.

Также отметим внимание производителя к таким деталям, как охлаждение всех силовых компонентов VRM, общее качество материалов и сборки устройства. Есть только одна особенность, которую стоит иметь в виду потенциальным владельцам SUPRIM X: эта видеокарта — не для компактных корпусов, и даже не всякий современный компьютер стандартных габаритов позволит разместить внутри громадный и тяжелый ускоритель вместе с опорным кронштейном, использовать который настоятельно рекомендуется, если вы хотите уберечь пайку на печатной плате от появления трещин в результате деформации.
