Обзор материнской платы ASUS TUF GAMING B660M-PLUS WIFI D4: разгон не нужен, переплаты — тоже

⇣ Содержание

#Стенд и методика тестирования

Для тестирования ASUS TUF GAMING B660M-PLUS WIFI D4 мы решили собрать довольно мощный игровой ПК. Перечень всех используемых в сборке комплектующих приведен в таблице ниже.

Конфигурация тестового стенда
Центральный процессор Intel Core i7-12700K
Материнская плата (версия BIOS) ASUS TUF GAMING B660M-PLUS WIFI D4 (BIOS 1009)
Оперативная память Corsair Vengeance RGB PRO CMW32GX4M4K4400C18, DDR4-4400, 4 × 8 Гбайт
Corsair Vengeance CMK16GX4M2Z3466C16, DDR4-3466, 2 × 8 Гбайт
Основной накопитель Intel 760p, 2 Тбайт
Видеокарта Palit GeForce RTX 3080 GAMING PRO, 10 Гбайт GDDR6X
Блок питания Corsair AX1500i, 1,5 кВт
Процессорный кулер Arctic Liquid Freezer II 420
Корпус Открытый тестовый стенд
Монитор Acer S277HK, 27", Ultra HD
Операционная система Windows 11
ПО для видеокарт
NVIDIA GeForce Game Ready Driver 511.79
Дополнительное оборудование
Тепловизор Fluke Ti400
Шумомер Mastech MS6708
Ваттметр watts up? PRO

Процессор и подсистема питания материнских плат нагружались программой Prime95 30.8 (подтест Small FFTs). Практика показывает, что среди профессионального ПО существуют рабочие приложения, способные нагружать чипы Core до потребления свыше 200 Вт. А потому стабильная работа компьютера в таких программах является гарантией того, что система впоследствии не будет перегреваться, троттлить и работать нестабильно.

В стендах использовалась необслуживаемая СВО Arctic Liquid Freezer II 420 — эта «водянка» оснащена дополнительным вентилятором, закрепленным на водоблоке. Он обдувает элементы цепи питания материнской платы. Для получения более стабильных результатов вентилятор Arctic Liquid Freezer II 420 был отключен. Получается, конвертеры питания материнских плат во время тестирования никак дополнительно не охлаждались.

Стоит помнить и о том, что в реальной жизни любая из протестированных материнок будет установлена в компьютерном корпусе, и в зависимости от окружающих условий представленные результаты могут как улучшиться, так и ухудшиться. Использование СЖО в стенде является попыткой определить критерии стабильной работы платы в любой ситуации.

Для получения более наглядной картины тестовый стенд был протестирован в следующих играх в разрешении Full HD:

  • The Witcher III: Wild Hunt. DirectX 11. Новиград и окрестности. Максимальное качество.
  • GTA V. DirectX 11. Встроенный бенчмарк. Максимальное качество, FXAA + 2x MSAA, дополнительные настройки качества — вкл., 16х AF, масштаб разрешения изображения — выкл. В 4К — без AA.
  • PlayerUnknown's Battlegrounds. DirectX 11. Режим тренировки. Режим «Ультра».
  • Marvel's Guardians of the Galaxy. DirectX 12. Встроенный бенчмарк. Режим качества «Ультра», DXR — выкл.
  • HITMAN 3. DirectX 12. Чунцин. Режим «Ультра», 16x AF, Super Sampling 1.00, Simulation Quality — Best.
  • Cyberpunk 2077. DirectX 12. Поездка в городе. Режим качества «Впечатляющее», DXR — выкл., DLSS — выкл.
  • Total War Saga: TROY. DirectX 11. Встроенный бенчмарк. Режим «Макс.».
  • Horizon Zero Dawn. DirectX 12. Встроенный бенчмарк. «Наивысшее качество», TAA.
  • Watch Dogs: Legion. DirectX 12. Встроенный бенчмарк. Режим «Ультра», DXR — выкл., DLSS — выкл.
  • Far Cry 6. DirectX 12. Встроенный бенчмарк. Режим качества «Ультра», TAA, HD-текстуры, DXR — выкл.

Производительность в играх определялась с помощью хорошо известной программы CapFrameX. Она позволяет получить время рендеринга каждого кадра. Использование 99-го процентиля вместо показателей минимального количества кадров в секунду обусловлено стремлением очистить результаты от случайных колебаний производительности, которые были спровоцированы причинами, не связанными напрямую с работой основных компонентов платформы.

#BIOS

На момент написания статьи актуальной версией считалась прошивка под номером 1009 — в открытом доступе она появилась в конце января. И это — третья версия микрокода по счету для платы, только-только поступившей в продажу. В описании к новым BIOS значится ряд исправлений, связанных со стабильностью TUF GAMING B660M-PLUS WIFI D4 и поддержкой оперативной памяти DDR4.

Платы на базе чипсета B660 не поддерживают разгон центрального процессора, даже если в сборке используются чипы с разблокированным множителем, такие как Core i7-12700K. А вот разгон памяти есть. Для TUF GAMING B660M-PLUS WIFI D4, кстати, заявлена поддержка режима DDR4-5333. Также BIOS платы оснащен довольно большим набором опций и внушительным списком напряжений, которые можно менять самостоятельно.

ASUS TUF GAMING B660M-PLUS WIFI D4 (BIOS 1009)
Напряжение, мин./макс. значения и шаг, В
CPU Core/Cache Voltage 0,6/1,7 0,005
CPU Core/Cache Voltage Offset -0,635/0,635 0,005
CPU L2 Voltage 0,7/1,8 0,001
CPU System Agent Voltage 0,7/1,6 0,001
CPU Input Voltage 1,5/2,1 0,01
DRAM Voltage 1,0/1,8 0,005
IVR Transmitter VDDQ Voltage 0,7/2,2 0,005
Core PLL Voltage 0,9/1,845 0,015
GT PLL Voltage 0,9/1,845 0,015
Ring PLL Voltage 0,9/1,845 0,015
System Agent PLL Voltage 0,9/1,845 0,015
Memory Controller PLL Voltage 0,9/1,845 0,015
CPU 1.8V Small Rail 1,8/1,9 0,1
PLL Termination Voltage 0,8/1,8 0,01
PCH 1.05V Primary Voltage 1,05/1,15 0,1
PCH Core Voltage 0,82/0,92 0,1
Load-Line Calibration
CPU (уровни) 7
Дополнительно
Настройка первичных таймингов Предусмотрена
Настройка вторичных и третичных таймингов Предусмотрена
Профили настроек BIOS Есть, 8 слотов
Очистка SSD Предусмотрена
Настройка вращения вентиляторов Предусмотрена (Q-Fan Tuning, Qfan Control)
Изменение BCLK Не предусмотрено
Автоматический разгон процессора Не предусмотрен
Автоматический разгон памяти Предусмотрен (XMP I)
Обновление BIOS без включения платы Не предусмотрено
Датчики температуры M/B Temperature

Ранее в этом году на нашем сайте вышел обзор модели ASUS PRIME Z690-P D4, и раз уж все, как известно, познается в сравнении, с ней мы и будем сравнивать. Мы видим, что TUF GAMING B660M-PLUS WIFI D4 лишена возможности регулировать некоторые напряжения. Плюс такие параметры, как PCH 1.05V Primary Voltage и PCH Core Voltage, «прикручены» в версии 1009 скорее для галочки (эти напряжения мы можем менять в весьма узком диапазоне).

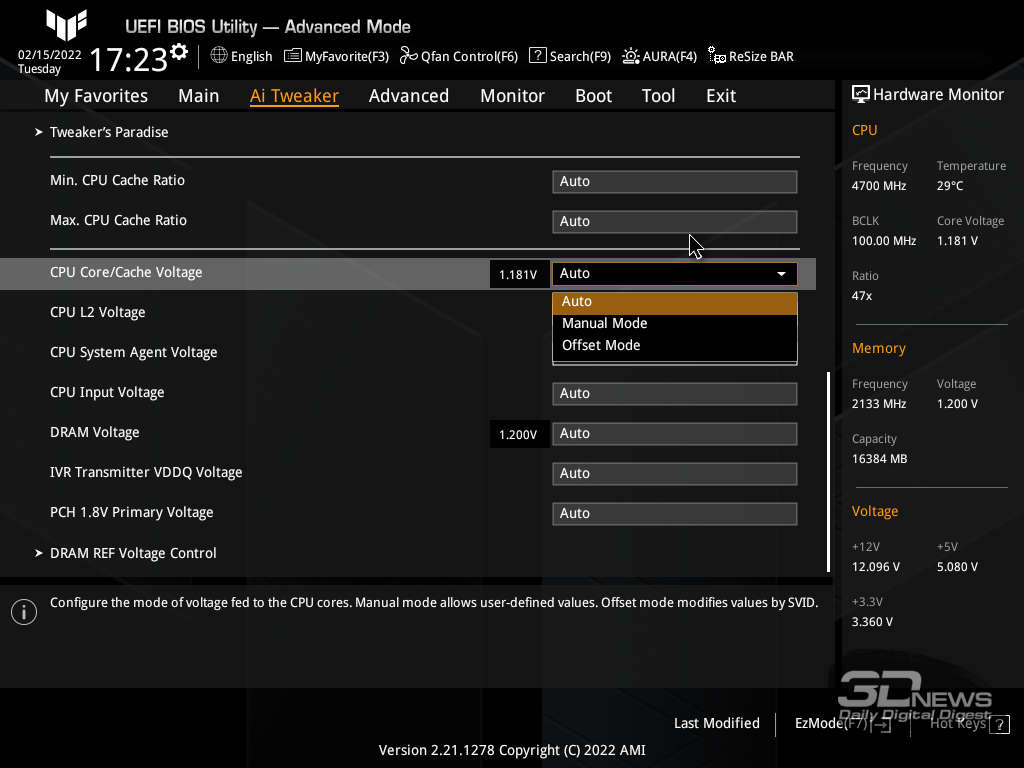

И все же прошивка «Плюса» обладает всем необходимым для настройки ЦП и ОЗУ. Напряжение ядер центрального процессора изменяется в двух режимах: в явном и в режиме Offset. Во втором случае мы можем зеркально менять разность потенциалов на 0,635 В с шагом 0,005 В. Определенно пригодится настройка VDDQ и системного агента. Что приятно, BIOS имеет семь уровней Load-Line Calibration для CPU-составляющей.

У платы есть один температурный датчик, то есть в BIOS и при помощи фирменного ПО ASUS мы можем контролировать температуры процессора и материнской платы. Возможности подключить термопару к разъему T_sensor у нас нет — это прерогатива плат серии ROG. А еще, на мой взгляд, пора добавлять всем без исключения платам температурные сенсоры в районе VRM-зоны.

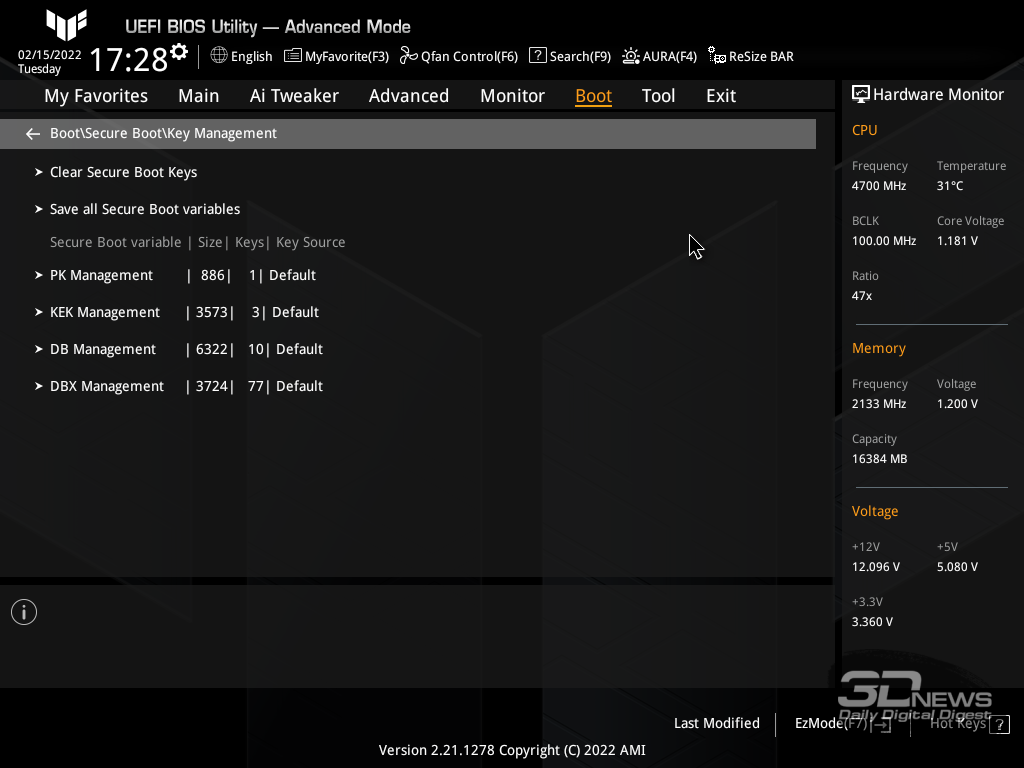

Страница Advanced отвечает за конфигурацию аппаратных ресурсов платы. На странице Monitoring отображены показатели датчиков температур, напряжений, а также всех подключенных к материнской плате вентиляторов. Вкладка Boot позволяет сконфигурировать загрузочные устройства и задать другие параметры, касающиеся старта системы. Наконец, меню Tool дает доступ к сохраненным пользовательским профилям настроек UEFI BIOS, к функции Secure Erase, которая стирает всю информацию с SSD, а также к вкладкам с подробной информацией об установленных в плате модулях оперативной памяти и о режимах работы имеющихся видеокарт.

Традиционно UEFI BIOS материнских плат ASUS оснащен такими полезными функциями, как EZ Flash 3 Utility и Qfan Control. При помощи первого мини-приложения мы можем всего за пару минут обновить прошивку BIOS, при помощи второго — настроить работу подключенных к материнской плате вентиляторов.

#Тестирование

Тестирование TUF GAMING B660M-PLUS WIFI D4 проводилось при помощи 12-ядерного Core i7-12700K. В моем распоряжении есть и Core i9-12900K, но я уверен, что потенциальные владельцы этого 16-ядерника будут смотреть в сторону плат на базе Z690-чипсета. Таким пользователям рекомендую прочитать статью «Время первых: обзор 6 самых доступных материнских плат на базе чипсета Z690». Уверен, вместе с B660-платами в большинстве случаев вообще будут использоваться чипы серий Core i5 и Core i3. Так что Core i7-12700K более чем достаточно для стресс-тестирования TUF GAMING B660M-PLUS WIFI D4.

 Номинальный режим работы

Номинальный режим работы

 Номинальный режим работы

Уменьшение напряжения VCore

Герой обзора с достоинством справляется с этим процессором — TUF GAMING B660M-PLUS WIFI D4 обеспечивает стабильную работу 12-ядерного Alder Lake даже в Prime95 без какой-либо настройки системы. Следовательно, с менее производительными чипами плата совладает без труда.

Мы видим, что околосокетное пространство устройства заметно нагревается под нагрузкой — тепловизор фиксирует значения, близкие к 80 градусам Цельсия. Температуры некритичные, но, полагаю, в связке с Core i9-12900K плата будет работать уже на грани. Естественно, речь идет о такой нагрузке, как Prime95. Если ПК используется исключительно в играх, то в TUF GAMING B660M-PLUS WIFI D4 можно устанавливать любой имеющийся в продаже Alder Lake без каких-либо переживаний.

Обратите внимание, что по умолчанию для центрального процессора значение PL1 составляет 240 Вт. Его можно снять в настройках BIOS, но в нашем случае делать это нет никакого смысла — тестовый Core i7-12700K в «Прайме» потребляет чуть больше 220 Вт. Однако стоит напомнить, что двух одинаковых процессоров в природе не существует. В продаже можно встретить чипы с менее удачными кристаллами, энергопотребление которых может оказаться на несколько десятков ватт больше. Подробно про это написано в статье «Какая система охлаждения подойдет процессорам Alder Lake».

Обращу ваше внимание и на температуру Core i7-12700K под нагрузкой. Увы, Liquid Freezer II 420 плохо подходит для работы с чипами Alder Lake — медная подошва «водянки» Arctic не накрывает полностью крышку чипа, а другой подходящей системы охлаждения во время теста под рукой не оказалось. При этом «Фризер» устанавливался на плату при помощи специального набора креплений, совместимого с платами для платформы LGA1700.

К счастью, небольшое снижение напряжения позволило заметно уменьшить энергопотребление процессора — до 200 Вт в среднем. Для этого потребовалось в режиме Offset снизить параметр VCore на 0,035 В. В целом, что касается работы TUF GAMING B660M-PLUS WIFI D4 в режиме по умолчанию, мы видим, что плата слегка завышает напряжение ядер процессоров Alder Lake. Параметры VDDQ и SA находятся в норме — а то некоторые платы выкручивают довольно высокие значения и для них.

Комплект памяти Corsair Vengeance RGB PRO CMW32GX4M4K4400C18 — настоящий камень преткновения для многих платформ и материнских плат. Этот набор обладает отличным потенциалом по разгону и настройке, но в ряде случаев приходится хорошенько поломать голову над тем, как же его запустить хотя бы в режиме DDR4-4000. Так, в сравнительном тестировании Z690-плат ни одна материнка не запустила этот комплект в режиме DDR4-4400 при использовании всех четырех модулей. TUF GAMING B660M-PLUS WIFI D4, к сожалению, не стала исключением из правил. И все же:

  • два модуля запустились в режиме DDR4-4400 без каких-либо танцев с бубном;
  • четыре модуля заработали только в режиме DDR4-4000;
  • режим Gear1 работал вплоть до эффективной частоты 4100 МГц.

Напомню, что ASUS PRIME Z690-P D4 месяц назад проявила себя не так убедительно. Так что TUF GAMING B660M-PLUS WIFI D4 можно только похвалить, как и сотрудников ASUS, дорабатывающих и полирующих BIOS.

Ниже представлены результаты тестирования стенда в играх в разрешении Full HD. В первом случае использовался комплект памяти Corsair Vengeance CMK16GX4M2Z3466C16 с включенным XMP-профилем. Во втором случае — Corsair Vengeance RGB PRO CMW32GX4M4K4400C18 в режиме DDR4-4000 с настройкой основных, вторичных и третичных таймингов. По сути, при использовании Core i7-12700K в сборке только разная память и влияет на разницу в быстродействии. Только вот FPS от стенда к стенду меняется несильно: большая часть преимущества чипов Alder Lake обеспечивает совершенно новая микроархитектура. Следовательно, вкладываться надо в процессор, а не в память.

Тестирование ASUS TUF GAMING B660M-PLUS WIFI D4
Core i7-12700K + DDR4-3466 (16-18-18-36) + RTX 3080 Core i7-12700K + DDR4-4000 (14-14-14-34) + RTX 3080
AVG 1 % MIN AVG 1 % MIN
The Witcher III: Wild Hunt 201 136 206 136
GTA V 141 99 148 106
PlayerUnknown's Battlegrounds 329 220 333 225
Marvel's Guardians of the Galaxy 168 130 180 139
HITMAN 3 184 146 191 156
Cyberpunk 2077 100 73 103 75
Total War Saga: TROY 161 107 163 107
Horizon Zero Dawn 157 107 162 112
Watch Dogs: Legion 109 89 110 91
Far Cry 6 140 94 143 98
Прирост FPS +3 % +4 %

#Выводы

«Разгон процессора не нужен!» — если это утверждение для вас верно, то особого смысла в покупке Z690-платы нет. На примере TUF GAMING B660M-PLUS WIFI D4 мы видим, что у устройств рангом ниже есть все необходимое для сборки современной и мощной игровой системы с одной видеокартой.

Вот честно: даже не знаю, к чему придраться, подводя итог сегодняшнего тестирования. Разве что в TUF GAMING B660M-PLUS WIFI D4 ожидаешь увидеть более качественный встроенный звук — тем более что форм-фактор mATX накладывает больше ограничений в случае использования нескольких дискретных устройств. В остальном перед нами качественная основа для игрового ПК практически любой сложности — без возможности разгона ЦП и позволяющая установить в систему только одну видеокарту.

Покупать TUF GAMING B660M-PLUS WIFI D4 или нет — решать уже вам, уважаемые читатели. Цены на плату в статье озвучены, а в ближайшее время мы обязательно продолжим знакомство с другими интересными представителями сегмента B660.

Выражаем благодарность компании ASUS и компьютерному магазину «Регард» за предоставленное для тестирования оборудование
