Обзор видеокарты MSI GeForce RTX 3080 SUPRIM X 12G LHR: вместо Ti

⇣ Содержание

После дебюта первых видеокарт GeForce 30-го семейства прошел уже немалый срок. Но поскольку форсировать переход к следующему шагу архитектуры GPU в настоящих условиях нет никакой необходимости, существующая линейка десктопных решений развивается по пути модернизации базовых моделей. Самыми заметными, хотя не обязательно в той же степени эффективными и полезными обновлениями в 30-й серии стали, разумеется, GeForce RTX 3070 и RTX 3080 с пометкой Ti. А в январе NVIDIA представила очередную разновидность RTX 3080, которая на этот раз не удостоилась собственного наименования (хотя ей впору пришелся бы индекс SUPER). А если не сбрасывать со счетов обещанный, но впоследствии задержанный релиз GeForce RTX 3090 Ti, то это уже пятая видеокарта на основе флагманского графического процессора GA102.

Отличия новой версии GeForce RTX 3080 от оригинала сводятся к объему локальной памяти, увеличенному с 10 до 12 Гбайт, и дополнительным вычислительным блокам GPU, которые прежде были заблокированы в кристалле GA102. Но вместе с производительностью еще сильнее возросли требования RTX 3080 к питанию и охлаждению, что вдвойне актуально для видеокарт с дополнительным заводским разгоном. Рассмотрим одно из первых таких устройств — MSI GeForce RTX 3080 SUPRIM X 12G LHR.

#Технические характеристики, цены

Титульной особенностью обновленного GeForce RTX 3080 является объем видеопамяти 12 Гбайт вместо 10 Гбайт, которыми оборудована изначальная версия ускорителя. Таким образом, частично сбылись давние предсказания о том, что NVIDIA собирается увеличить объем VRAM на платах RTX 3080, пусть в результате нам и досталось намного меньше 20 Гбайт, упоминавшихся в слухах и утечках. Как бы то ни было, микросхемы GDDR6X GeForce добавлены в RTX 3080не только и не столько в ответ на возрастающие требования игр, сколько для того, чтобы полностью насытить 384-битную шину памяти, которой обладает графический процессор GA102. Напомним, что изначально RTX 3080 имел в своем распоряжении канал связи с VRAM шириной 320 бит. Эксперименты с разгоном видеокарт 30-й серии показывают, что ПСП никогда не бывает лишней, но в случае промежуточного апгрейда RTX 3080 это вызвано еще и тем, что NVIDIA теперь отгружает своим партнерам очередную разновидность кристалла GA102, в которой были активированы два прежде заблокированных потоковых мультипроцессора, которые, в свою очередь, содержат 256 ядер CUDA стандартной точности. Одновременно к формуле основных компонентов RTX 3080 добавлены 8 блоков наложения текстур и 16 ROP.

ПроизводительNVIDIANVIDIAMSINVIDIA
Модель GeForce RTX 3080 GeForce RTX 3080 (12 Гбайт) GeForce RTX 3080 SUPRIM X 12G LHR GeForce RTX 3080 Ti
Графический процессор
Название GA102 GA102 GA102 GA102
Микроархитектура Ampere Ampere Ampere Ampere
Техпроцесс 8 нм (8N) 8 нм (8N) 8 нм (8N) 8 нм (8N)
Число транзисторов, млн 28 300 28 300 28 300 28 300
Тактовая частота, МГц: Base Clock / Boost Clock 1 440/1 710 1 260/1 710 1 260/1 890 1 365/1 665
Шейдерные ALU FP32 8 704 8 960 8 960 10 240
Блоки наложения текстур (TMU) 272 280 280 320
Блоки операций растеризации (ROP) 96 112 112 112
Тензорные ядра 272 280 280 320
RT-ядра 68 70 70 80
Оперативная память
Разрядность шины, бит 320 384 384 384
Тип микросхем GDDR6X SGRAM GDDR6X SGRAM GDDR6X SGRAM GDDR6X SGRAM
Тактовая частота, МГц (пропускная способность на контакт, Мбит/с) 1 188 (19 000) 1 188 (19 000) 1 188 (19 000) 1 188 (19 000)
Объем, Мбайт 10 240 12 288 12 288 12 288
Шина ввода/вывода PCI Express 4.0 x16 PCI Express 4.0 x16 PCI Express 4.0 x16 PCI Express 4.0 x16
Производительность
Пиковая производительность FP32, GFLOPS (из расчета максимальной указанной частоты) 29 768 30 643 33 869 34 099
Производительность FP64/FP32 1/32 1/32 1/32 1/32
Производительность FP16/FP32 1/1 1/1 1/1 1/1
Пропускная способность оперативной памяти, Гбайт/с 760 912 912 912
Вывод изображения
Интерфейсы вывода изображения DisplayPort 1.4a, HDMI 2.1 DisplayPort 1.4a, HDMI 2.1 DisplayPort 1.4a, HDMI 2.1 DisplayPort 1.4a, HDMI 2.1
TBP/TDP, Вт 320 350 390 350
Розничная цена (Россия), руб. 63 490 (рекоменд. в момент выхода) Н/Д Н/Д 116 900 (рекоменд. в момент выхода)

В пересчете на операции FP32 вычислительная мощность GPU увеличилась всего лишь на 3 %, поскольку верхнее значение тактовой частоты осталось прежним, однако полностью насыщенная шина локальной памяти придется кстати премиальным партнерским модификациям GeForce RTX 3080, которые оставили референсные параметры далеко позади. К данной категории видеокарт относится и устройство MSI под маркой GeForce RTX 3080 SUPRIM X 12G LHR. Здесь расчетную тактовую частоту под игровой нагрузкой (Boost Clock в терминологии NVIDIA) увеличили с 1,71 сразу до 1,89 ГГц. Как следствие агрессивного разгона, RTX 3080 от MSI теперь вплотную приближается по теоретическим оценкам производительности к референсному GeForce RTX 3080 Ti. А если учесть одинаковый объем и пропускную способность локальной памяти, между этими устройствами можно заранее поставить знак равенства в играх и рабочих приложениях.

По валютным ценам MSI GeForce RTX 3080 SUPRIM X 12G LHR также пересекается с простыми модификациями RTX 3080 Ti: мы обнаружили новинку по цене $1 827 на площадке newegg.com, в то время как ценовой диапазон RTX 3080 Ti начинается с $1 569. Впрочем, если взять для сравнения разогнанный образец RTX 3080 Ti из той же серии SUPRIM X, то за него придется отдать уже не меньше $2 294. С другой стороны, GeForce RTX 3080 SUPRIM X c 10 Гбайт видеопамяти стоит $1 647. Наконец, обладателем самой доступной версии RTX 3080 c 10 или 12 Гбайт VRAM, выбирая из предложений всех вендоров, можно стать за сумму в $1 368 или $1 449 соответственно.

В результате появление очередной модели NVIDIA в качестве мостика между оригинальным RTX 3080 и RTX 3080 Ti не добавило никаких принципиально новых красок к широкой палитре видеокарт на основе чипа GA102. Если выбор покупателя в силу наличия того или иного продукта в продаже или симпатий к конструкции определенного устройства пал на 12-гигабайтный GeForce RTX 3080, то он едва ли много потеряет, отказавшись от RTX 3080 Ti, но, с другой стороны, новинка не так уж сильно отличается от базового RTX 3080. Конкретные соотношения по игровому быстродействию между этими ускорителями продемонстрируют результаты бенчмарков.

Заметьте, что, говоря о новой видеокарте, мы снова вынуждены оперировать долларовыми ценами: в период подготовки обзора MSI GeForce RTX 3080 SUPRIM X 12G LHR еще не проник на российский рынок. Но если ориентироваться на продукцию других компаний, то минимальная цена трех разновидностей GeForce RTX 3080 (с 10 Гбайт VRAM, 12 Гбайт и RTX 3080 Ti) в России сегодня равняется 152, 163 и 185 тыс. руб. соответственно.

Однако вернемся к техническим характеристикам MSI SUPRIM X, прежде чем мы приступим к физическому осмотру и вскрытию устройства. Разгон GPU не прошел бесследно для его энергопотребления: в то время как оригинальный GeForce RTX 3080, по референсным спецификациям, рассчитан на 320 Вт потребляемой мощности, а 12-гигабайтная версия и RTX 3080 Ti — на 350 Вт, заявленные производителем аппетиты SUPRIM X достигают 390 Вт. Впрочем, с недавних пор рекорды мощности десктопных видеокарт уже никого не удивляют, а нам вдвойне интересно иметь дело с подобной техникой. Наконец, пометка LHR (Lite Hash Rate) в названии устройства говорит о том, что быстродействие графического процессора искусственно урезано в задачах майнинга криповалюты — это ограничение относится ко всем новым потребительским видеокартам «зеленых» и, надеемся, оказывает хотя бы какое-то позитивное влияние на их доступность.

#Конструкция

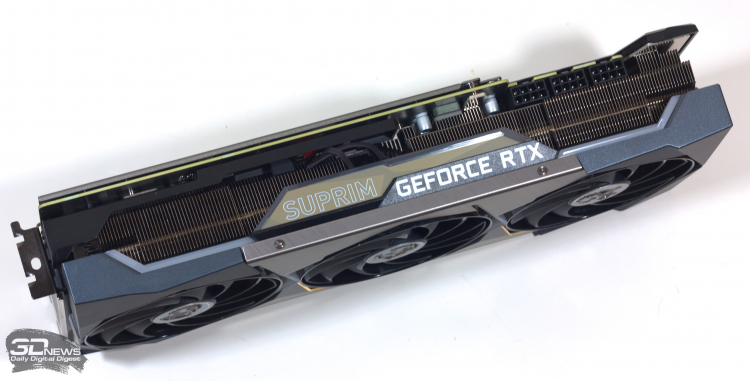

MSI GeForce RTX 3080 SUPRIM X 12G LHR и родственные продукты MSI на чипе GA102, которые отличаются друг от друга формулой вычислительных блоков графического процессора, его тактовыми частотами и объемом локальной памяти, — это не только одни из самых высокопроизводительных графических ускорителей потребительского класса, но и в то же время чуть ли не самые крупные десктопные видеокарты своего поколения. Устройство насчитывает 336 мм в длину и 140 в ширину, а по толщине занимает в компьютере три полных слота расширения.

Вес «железки» подобающий — 1,9 кг. Не зря в коробку положили металлическую штангу, на которую будет опираться свободный угол кожуха. При таких массогабаритных параметрах видеокарты советуем воспользоваться этим аксессуаром, чтобы предотвратить возможную деформацию печатной платы и ее неприятные последствия.

Большой вес устройства сам по себе является заявкой на то, что система охлаждения MSI SUPRIM X готова принять на себя заботу о разогнанном графическом процессоре и полном комплекте чипов памяти GDDR6X с общим тепловыделением вплоть до 390 Вт. Однако видеокарта и выглядит монументально. Элементы кожуха сделаны из металлических пластин с брашированной текстурой поверхности, а бэкплейт представляет собой цельный кусок алюминия, который, кстати, нужен не только для красоты, но еще и для охлаждения обратной стороны печатной платы — через несколько термопрокладок, заложенных в районе чипов памяти и силовых каскадов VRM.

Воздушный поток внутрь радиатора нагнетают три вентилятора с диаметром крыльчатки 95 мм. Каждая крыльчатка имеет 10 лопастей, схваченных попарно короткими дужками. При низкой нагрузке на графический процессор он охлаждается в пассивном режиме. MSI отказалась от популяризированной NVIDIA, но в действительности далеко не новой конструкции, когда поток воздуха от одного из вентиляторов проходит через радиатор насквозь — для этого у SUPRIM X просто слишком длинная PCB. Обязательная для устройств премиальной категории RGB-подсветка выглядит довольно ненавязчиво: светодиоды сосредоточены на боку видеокарты, в узких треугольных прорезях кожуха между вентиляторами и под геральдическим щитом с драконом, который украшает бэкплейт.

Заметим, что, несмотря на очевидную сложность устройства этой видеокарты, ее очень легко разобрать на части (уж точно проще, чем Founders Edition!): все винты, которые необходимо выкрутить для того, чтобы затем демонтировать бэкплейт и радиатор, выходят головками на заднюю поверхность. Единственная деталь устройства, которая имеет отдельное крепление к печатной плате и пластине с внешними разъемами, — это Г-образная пластина, играющая роль внутренней опоры PCB и дополнительного радиатора для нескольких лежащих под ней микросхем.

Основной радиатор MSI SUPRIM X состоит из двух секций плотного оребрения, соединенных тепловыми трубками, которых здесь целых семь штук. Плоские в центральном сечении, трубки сходятся вместе под теплосъемником GPU с зеркальной никелированной поверхностью. А для того чтобы обеспечить охлаждение чипов видеопамяти, пришлось смонтировать рядом еще одну пластину с собственной тепловой трубкой. К сожалению, нам досталась видеокарта, которую уже разбирали с последующей заменой термопасты, так что мы ничего не можем сказать о качестве заводского состава (перед началом тестов мы нанесли на GPU каплю Arctic Cooling MX-4). А вот качество термопрокладок, по крайней мере механическое, налицо: они держат форму и не разрываются на части в процессе демонтажа радиатора с печатной платы, как, увы, происходит в большинстве случаев.

#Печатная плата

В отличие от многих других видеокарт на чипе GA102, который располагает к плотной компоновке микросхем в силу особенностей памяти GDDR6X, MSI GeForce RTX 3080 SUPRIM X 12G LHR собран на просторной PCB, что может быть предпочтительнее с точки зрения охлаждения, надежности и ремонтопригодности.

В силу того, что восьмиконтактный разъем питания устройств PCI Express рассчитан на мощность в 150 Вт, слот материнской платы обеспечивает 75 Вт, а энергопотребление SUPRIM X, по спецификациям производителя, достигает 390 Вт, с формальной точки зрения ей уже было бы недостаточно двух восьмиконтактных разъемов. MSI добавила еще один, что полезно в первую очередь для страховки кабелей блока питания от перегрева. VRM ускорителя также укомплектован компонентами со значительным совокупным резервом мощности. Все посадочные места на плате для силовых каскадов заняты, а общее число фаз регулятора напряжения GPU — 16. Чтобы управлять ими, используются два восьмифазных ШИМ-контроллера uPI uP9512R. Сами транзисторные сборки OnSemi NCP302150 характеризуются номинальным током в 50 А. Питание чипов оперативной памяти — четырехфазное, на основе контроллера OnSemi NCP81611 и точно таких же 50-амперных силовых каскадов.

Видеокарта несет две микросхемы BIOS, которые содержат «игровую» и «тихую» прошивки (отметим, забегая вперед, что последняя полностью оправдывает свое название). Набор разъемов для вывода изображения у SUPRIM X стандартный: три выхода DisplayPort и единственный HDMI.
