Обзор системы жидкостного охлаждения Thermalright Turbo Right 240 C

⇣ Содержание

С недавних пор тайваньская компания Thermalright выпускает не только воздушные кулеры для центральных процессоров, но и системы жидкостного охлаждения (СЖО). В ассортименте компании насчитывается почти три десятка СЖО, различающихся размерами радиатора, количеством и типом вентиляторов, помпами и даже водоблоками. Что интересно, компания предлагает как необслуживаемые системы (так называемые AiO), так и модели с возможностью разборки и замены хладагента или дозаправки. Как раз к последним относится модель Thermalright Turbo Right 240 C, доукомплектованная охлаждающей жидкостью и пусковым комплектом для прокачки контура. Кроме этого, отличительной особенностью данной модели является медный радиатор, а не алюминиевый, как это чаще всего бывает в системах подобного класса. Всё перечисленное, как нам кажется, делает обзор и тестирование данной системы жидкостного охлаждения весьма интересным, поэтому мы и решили подготовить такой материал и ознакомить вас с ним.

#Технические характеристики и стоимость

Наименование характеристик Thermalright Turbo Right 240 C
Радиатор
Размеры (Д × Ш × В), мм 277,0 × 120,0 × 27,5
Размеры оребрения радиатора (Д × Ш × В), мм 233,0 × 117,0 × 17,5
Материал радиатора Медь
Число каналов в радиаторе, шт. 12
Расстояние между каналами, мм 8,0
Плотность радиатора, FPI 19
Термическое сопротивление, °C/W н/д
Объём хладагента, мл н/д
Вентиляторы на радиаторе
Количество вентиляторов 2
Модель вентилятора Thermalright TY-121BP PWM
Типоразмер 120 × 120 × 26,5
Диаметр крыльчатки/статора, мм 113,0 / 43,0
Количество и тип подшипника(ов) 1, гидродинамический
Скорость вращения, об/мин 600–1800 (±10%)
(ШИМ-регулировка)
Максимальный воздушный поток, CFM 25,76–77,28
Уровень шума, дБА 19,0–25,0
Максимальное статическое давление, мм H2O 0,30–2,72
Номинальное/стартовое напряжение, В 12 / 4,3
Энергопотребление: заявленное (измеренное), Вт 3,00 / 1,90
Срок службы, часов/лет н/д
Масса одного вентилятора, г 144
Длина кабеля, мм 300
Помпа
Размеры (Д × Ш × В), мм 95 × 83 × 77
Производительность, л/ч н/д
Высота подъёма воды, м н/д
Скорость ротора помпы (заявленная/измеренная), об/мин н/д / 2750
Тип подшипника С керамической втулкой
Срок службы подшипника, часов/лет н/д
Номинальное напряжение, В 12,0
Энергопотребление: заявленное/измеренное, Вт н/д / 3,58
Уровень шума, дБА н/д
Длина кабеля, мм 265
Водоблок
Размеры основания водоблока, мм 54 × 54
Материал и структура Никелированная медь, микроканальная структура
Совместимость с платформами Intel LGA775/115(х)/1366/2011(v3)/2066/1200/1700
AMD Socket AM4/AM5
Дополнительно
Длина шлангов, мм 370
Внешний/внутренний диаметр шлангов, мм 11,0 / 6,0
Хладагент Нетоксичный, антикоррозионный
(пропиленгликоль)
Максимальный уровень TDP, Вт н/д
Термопаста Thermalright TF4 [9,5 Вт/(м·К)]
Подсветка Крышки помпы (регулируемая или адресуемая)
Масса системы в сборе, г 1497
Гарантийный срок, лет 3
Страна производства Тайвань
Розничная стоимость*, 11 999

* Модель с алюминиевым радиатором стоит примерно на полторы тысячи рублей дешевле.

#Упаковка и комплектация

Thermalright Turbo Right 240 C запечатана в картонную коробку средних размеров с изображением системы на лицевой стороне и перечислением её достоинств.

Краткое описание компонентов СЖО и их размеры можно найти на обратной стороне коробки, а характеристики приведены на её торце.

В коробку вставлена корзина из пористого картона с отсеками под компоненты СЖО. Почти все они дополнительно запечатаны в пакеты.

Среди комплектующих выделим комплект креплений, набор для прокачки СЖО и управления подсветкой, дополнительный хладагент для заправки контура СЖО, инструкцию и отвёртку.

В комплекте креплений нашлись усилительная и опорная пластины, два набора винтов и втулок, винты для крепления вентиляторов и радиатора, пара наклеек Thermalright на торцы радиатора, а также термопаста Thermalright TF4 с заявленной теплопроводностью 9,5 Вт/(м·К).

В отличие от большинства других систем охлаждения, Thermalright Turbo Right 240 C выпускается на Тайване, а не в Китае. Фирменная гарантия составляет три года, но в России дают только два. Розничная стоимость СЖО с медным радиатором составляет 11 999 рублей, а точно такая же система, но с алюминиевым радиатором обойдётся на полторы тысячи рублей дешевле. Для 240-мм СЖО – это верхний ценовой уровень.

#Особенности конструкции

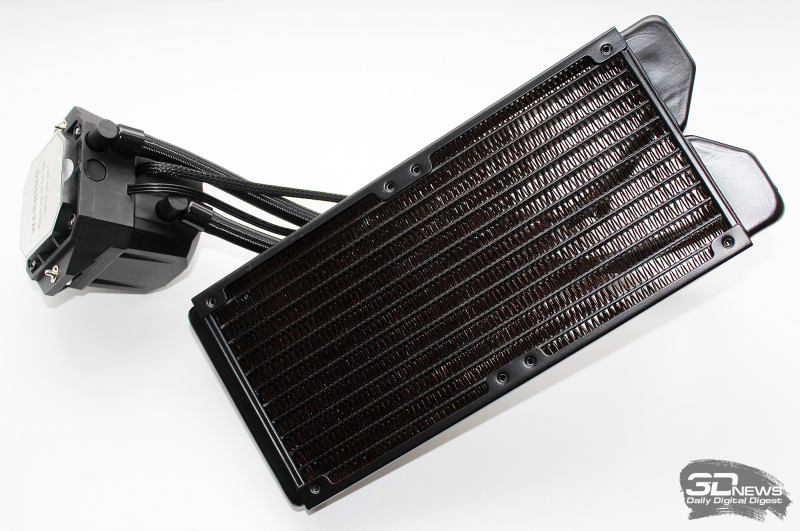

Внешне Thermalright Turbo Right 240 C представляет собой обычную систему жидкостного охлаждения, состоящую из радиатора с вентиляторами, соединённого гибкими шлангами с блоком помпы и водоблока. Однако особенности системы заметны сразу: это выступы-«уши» на торце радиатора, где установлены резьбовые фитинги, а также рыжеватый оттенок гофроленты в теле радиатора, сигнализирующий об использовании меди.

Также обращает на себя внимание непривычно тяжёлая помпа с водоблоком и широко разведённые на ней фитинги. Что касается габаритов радиатора СЖО, то они мало чем отличаются от габаритов других 240-мм моделей и составляют 277 × 120 × 27,5 мм.

Петли для крепления вентиляторов есть с обеих сторон радиатора, значит, на него можно одновременно установить четыре 120-мм «вертушки».

Общее число каналов в радиаторе равно 12, расстояние между ними составляет 8 мм, а плотность – 19 FPI, что чуть ниже привычных 21 FPI в этом классе СЖО.

Толщина оребрения равна 17,5 мм, и мы ещё раз отметим, что главное отличие радиатора Thermalright Turbo Right 240 C – использование в качестве основного материала меди, а не алюминия.

На одном из торцов радиатора расположены резьбовые фитинги, благодаря которым систему можно разобрать со всеми вытекающими отсюда плюсами. Внешний диаметр шлангов равен 11 мм, значит, внутренний не более 6 мм. Длина шлангов – 370 мм. Объём хладагента в контуре не указан, однако, судя по объему резервной ёмкости из комплекта поставки, он не превышает 100 мл.

К сожалению, на помпе шланги опрессованы, поэтому для их замены (например, удлинения) придётся использовать стыковочные фитинги. Зато здесь фитинги поворотные, что исключает даже теоретическую вероятность перегибов шлангов при любой ориентации помпы/водоблока на процессоре.

Размеры данного блока СЖО составляют 95 × 83 × 77 мм. Сверху на помпе установлена прозрачная крышка с подсветкой, через которую виден индикатор движения хладагента внутри контура СЖО, а сбоку заклеенная пломбой пробка для заправки или замены хладагента. К сожалению, характеристики помпы в спецификациях Thermalright Turbo Right 240 C не приведены. Нам удалось выяснить, что скорость вращения ротора помпы постоянна и составляет 2750 об/мин, а энергопотребление этого насоса равно 3,58 Вт.

Водоблок медный и никелированный, с межрёберным расстоянием 0,1 мм. Размеры контактной поверхности 54 × 54 мм. Обработана она очень качественно, тактильно так и вовсе идеальна.

Основание водоблока исключительно ровное (в отличие от воздушных кулеров Thermalright), а небольшая неравномерность полученного отпечатка вызвана выпуклостью теплораспределителя нашего тестового процессора.

В комплект системы Thermalright Turbo Right 240 C входят два 120-мм вентилятора модели Thermalright TY-121BP PWM. Это довольно необычные вентиляторы со странной, кажущейся в какой-то мере игрушечной крыльчаткой с прямыми лопастями-лопатками. Диаметр крыльчатки 113 мм.

Скорость вращения регулируется широтно-импульсной модуляцией (PWM) в диапазоне от 600 до 1800 об/мин (с дельтой ±10%). Воздушный поток одного вентилятора лежит в диапазоне от 25,76 до 77,28 CFM, статическое давление — от 0,3 до 2,72 мм H2O, а уровень шума — от 19 до 25 дБА.

Вентиляторы базируются на гидродинамическом подшипнике, однако его нормативный срок службы в характеристиках не указан. Диаметр статора составляет 43 мм.

Несмотря на тот факт, что, по спецификациям, вентилятор может потреблять до 3 Вт, наши измерения показали более скромное значение — 1,9 Вт на максимальной скорости, а стартовое напряжение оказалось равно 4,3 В.

В углы рамки вентиляторов вклеены резиновые демпферы, снижающие вибрации, которые передаются на радиатор, и уменьшающие уровень шума.

Для закрепления вентиляторов на радиаторе используются входящие в комплект поставки длинные винты. В собранном и готовом к установке виде Thermalright Turbo Right 240 C выглядит следующим образом:

Общая масса системы равна 1 497 граммам. Интересно, что предельный уровень тепловыделения процессора, с которым данная СЖО должна справиться, в характеристиках не указан.

#Совместимость и установка

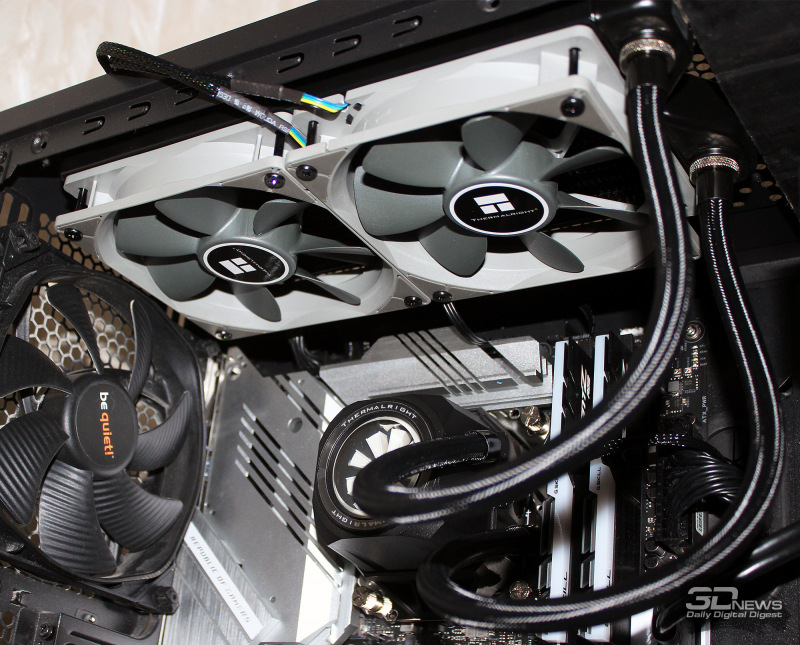

Для размещения радиатора с вентиляторами Thermalright Turbo Right 240 C в корпусе системного блока должно быть как минимум одно посадочное место под пару 120-мм вентиляторов, куда и монтируется СЖО. Как правило, такие зоны есть в большинстве корпусов бюджетного и среднего класса, не говоря уже про топовый сегмент. Расположены они на передней или верхней стенке корпуса, однако у Turbo Right 240 C от передней стенки до процессора не хватит длины соединительных трубок, поэтому остаётся лишь вариант с верхним расположением радиатора СЖО. Впрочем, как показывает практика, именно это место наиболее выгодно с точки зрения эффективности охлаждения и уровня шума.

Что касается водоблока, то его можно установить как на процессоры AMD конструктивных исполнений Socket AM4/AM5, так и на процессоры Intel конструктива LGA775/115(х)/1200/1700/2011(v3)/2066. Проще говоря, на любые современные процессоры. Процесс установки водоблока и СЖО в целом подробно изложен в инструкции (формат PDF, 6,55 Мбайт), а для материнской платы с LGA1700 его можно продемонстрировать на четырёх фото.

Отдельно отметим очень прочную усилительную пластину с изоляцией на обратную сторону материнской платы, а также опорную пластину из полуторамиллиметровой стали. Таким образом, усилие прижима водоблока к процессору здесь одно из самых высоких среди систем охлаждения (не считая «кастомных» вариантов СЖО).

Приоритетная ориентация водоблока на процессоре в инструкции не обозначена (а в СЖО этот момент имеет значение), но мы установили его именно так, как продемонстрировано на изображениях из мануала, то есть фитингами в сторону слотов оперативной памяти.

Завершающим этапом установки Thermalright Turbo Right 240 C является подключение всех её кабелей. И вот тут есть один интересный нюанс – в комплекте СЖО нет Y-сплиттера для подключения двух вентиляторов к одному разъёму на материнской плате. Поэтому пользователю придётся искать и приобретать такой кабель самостоятельно либо задействовать на материнской плате два четырёхконтактных разъёма, настроив в BIOS платы режимы их работы идентично друг другу. Кроме этого, потребуется трёхконтактный разъём для подключения помпы, а любую регулировку оборотов на нём следует деактивировать в BIOS. Итого – три разъёма на плате под одну СЖО. Не многовато ли?

Наконец, для активации подсветки крышки помпы можно соединить её кабель напрямую с материнской платой либо с входящим в комплект поставки СЖО контроллером и с помощью него регулировать цвет и режим подсветки.

Сразу отметим, что подсветка не яркая, она хорошо заметна, но всё же глаз не режет и внимание не отвлекает.

#Тестовая конфигурация, инструментарий и методика тестирования

Оценка эффективности системы Thermalright Turbo Right 240 C и её соперника была проведена в корпусе системного блока на следующей конфигурации:

  • системная плата: ASUS ROG Strix Z690-A Gaming WiFi D4 (Intel Z690, LGA1700, BIOS 1404 от 13.04.2022);
  • процессор: Intel Core i5-12600K 3,7-4,9/2,8-3,6 ГГц (Alder Lake, 10 нм, 6/12P+4E-ядер, 20 Мбайт L3, TDP 125/150 Вт);
  • термоинтерфейс: Arctic MX-4 [8,5 Вт/(м·К)];
  • оперативная память: DDR4 2 × 8 Гбайт G.Skill Trident Z RGB DDR4-3200 [F4-3200C14D-16GTZR], XMP 3200 МГц 14-14-14-34 CR1 при 1,25 В;
  • видеокарта: NVIDIA GeForce RTX 2060 SUPER FE 8 Гбайт/256 бит, 1470-1650/14000 МГц;
  • накопители:
    • система: Gigabyte GP-AG4500G 500.1 Гбайт (PCIe 4.0 x4);
    • бенчмарки и игры: Netac NVMe SSD 1024,2 Гбайт (NT01N950E-001T-E4X, PCIe 3.0 x4);
    • бенчмарки и игры: Patriot VIPER VP4300 1024,2 Гбайт (VP4300-1TBM28H, PCIe 4.0 x4);
    • бенчмарки: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
    • игры: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
    • архивный: Samsung Ecogreen F4 HD204UI 2000,3 Гбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
  • корпус: Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3 PWM [BL067]: три на вдув 990 об/мин, два на выдув 990 об/мин, один на выдув 900-1600 об/мин);
  • панель управления и мониторинга: Zalman ZM-MFC3;
  • блок питания: be quiet! Straight Power 10 500W (BN231) (0,5 кВт, 80 Plus Gold), 135-мм вентилятор.

Для получения стабильных и объективно сопоставимых друг с другом результатов основные параметры процессора были зафиксированы в следующих значениях: частота BCLK – 100 МГц, множитель производительных ядер – 50, итоговая частота – 5,0 ГГц, множитель энергоэффективных ядер – 40, итоговая частота – 4 ГГц, напряжение Vcore – 1,215-1,22 В. В BIOS материнской платы был выставлен шестой уровень стабилизации напряжения на ядре процессора (CPU load-line calibration) из семи доступных.

Все пределы энергопотребления процессора в BIOS были сняты, энергосберегающие технологии деактивированы. В результате максимальный уровень тепловыделения процессора в стресс-нагрузке превышал отметку 175 ватт. Эффективная частота оперативной памяти была повышена с номинальных 3,2 до 3,733 ГГц при напряжении 1,43125 В, а её основные тайминги фиксировались в значениях 15-15-15-30 CR1 с дополнительной юстировкой вторичных таймингов.

Тестирование было проведено в операционной системе Microsoft Windows 11 версии 21H2 (22000.1219). Программное обеспечение, использованное для теста:

  • Prime95 30.8 build 16 – для создания стресс-нагрузки на процессор (режим Small FFTs без AVX, два последовательных цикла по 13-14 минут);
  • HWiNFO64 7.31-4875 – для мониторинга температур и визуального контроля всех параметров системы.

Снимок экрана во время одного из циклов тестирования выглядит следующим образом.

Нагрузка на процессор создавалась двумя последовательными циклами Prime95. На стабилизацию температуры CPU между циклами отводилось по 14-15 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура наиболее горячего из шести производительных ядер центрального процессора в пике нагрузки и в режиме простоя, а также среднее максимальных температур по всем таким ядрам. Кроме этого, в отдельной таблице будут приведены температуры всех ядер процессора, их усреднённые значения и дельта температур между ядрами. Температура в помещении контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура колебалась в диапазоне 24,4–25,1 °C (дельта учитывалась в результатах).

Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м2. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на подложке из вспененного полиэтилена. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно комфортный (просьба не путать с низким!) уровень шума систем охлаждения при измерениях с такого расстояния находится около отметки 36 дБА. За условно-низкий уровень шума мы принимаем значение 33 дБА.

Эффективность охлаждения и уровень шума Thermalright Turbo Right 240 C мы сравнили с показателями суперкулера Noctua NH-D15S chromax.black с двумя 150-мм вентиляторами.

Скорость вращения вентиляторов тестируемых систем охлаждения регулировалась в диапазоне от 800 об/мин до их максимума с шагом 200 об/мин с помощью специального контроллера, точность которого составляет ±10 об/мин.

#Эффективность охлаждения

Как видим по результатам, медный радиатор не приносит Thermalright Turbo Right 240 C каких-либо значимых дивидендов в плане эффективности охлаждения. На максимальных скоростях вентиляторов СЖО такого формата и раньше успешно конкурировали с суперкулерами, вот и сейчас 240-мм СЖО демонстрирует такую же эффективность, как и суперкулер. При снижении скорости вентиляторов СЖО с максимума до 1000 об/мин температура процессора возрастает всего на 4,9 градуса Цельсия, а вот переход с 1000 до 800 об/мин снижает эффективность охлаждения ещё на 4 градуса Цельсия, то есть почти на столько же, как и до отметки 1000 об/мин. В конечном итоге Thermalright Turbo Right 240 C уступает Noctua NH-D15S chromax.black 2,6 градуса Цельсия по пиковой температуре процессора при 800 об/мин.

Далее мы разогнали процессор до частоты производительных ядер 5,1 ГГц при напряжении 1,27-1,275 В с тепловыделением до 195 ватт и провели ещё одно сравнение систем охлаждения.

Результаты приведены на следующей диаграмме и в таблице.

В таком режиме работы процессора Thermalright Turbo Right 240 C выступает увереннее, но опять же на максимальных и средних оборотах своих штатных вентиляторов. Так, например, если при 1780 и 1600 об/мин эффективность СЖО выше, чем у суперкулера (ценой более высокого уровня шума), то при 1400, 1200 и 1000 об/мин преимущество переходит к воздушной системе охлаждения, а при 800 об/мин с нагрузкой справился только суперкулер. Судя по результатам, системе жидкостного охлаждения по-прежнему не хватает площади радиатора, даже несмотря на использование в нём меди, а не алюминия.

Финальным этапом тестирования эффективности Thermalright Turbo Right 240 C стала попытка разгона производительных ядер процессора до 5,2 ГГц при напряжении 1,335-1,340 В.

При таком разгоне тепловыделение процессора возросло до 210 ватт, но СЖО всё же справилась с нагрузкой на максимальной скорости двух своих вентиляторов.

 Thermalright Turbo Right 240 C (2 × 1780 об/мин, 60,4 дБА)

Thermalright Turbo Right 240 C (2 × 1780 об/мин, 60,4 дБА)

Пиковая температура наиболее горячего ядра процессора достигла 91 градуса Цельсия. Это, к слову, лучше, чем результат, не так давно показанный системой ID-Cooling DashFlow 240 Basic Black (96 градусов Цельсия, но при температуре окружения на 1,5 градуса Цельсия выше).

#Уровень шума

Совсем недавно мы тестировали систему такого же формата ID-Cooling DashFlow 240 Basic Black с двумя 120-мм вентиляторами, поэтому решили дополнительно внести её показатели уровня шума на график для сравнения.

Вентиляторы Thermalright Turbo Right 240 C сразу показались нам шумными, и измерения подтвердили это предположение. Уровень шума пары Thermalright TY-121BP PWM оказался даже выше, чем у двух ID-Cooling TF-12025-Pro, которые сами по себе довольно громкие на фоне большинства 120-мм «вертушек». По законам физики на одинаковых оборотах с 150-мм вентиляторами 120-мм модели не должны шуметь сильнее, но на графике мы наблюдаем именно такую картину. Субъективно-комфортными вентиляторы Thermalright можно назвать до скорости 800 об/мин, а тихими только до 700 об/мин. А вот помпу СЖО можно похвалить за очень низкий уровень шума. На фоне работы вентиляторов системы её попросту не слышно даже при минимальной скорости вращения лопастей.

#Выводы

В сухом остатке система жидкостного охлаждения (простите за каламбур) Thermalright Turbo Right 240 C с медным 240-мм радиатором способна справиться с очень горячими процессорами. Но для этого придётся выкрутить скорость её вентиляторов на максимум и как-то мириться с очень высоким уровнем шума. Положительной особенностью данной СЖО является возможность замены хладагента или дозаправки контура, для чего предусмотрены резьбовые фитинги на радиаторе, винтовая пробка на помпе и резервный запас хладагента в комплекте. Кроме этого, система универсальна (поддерживает любые процессоры), может быть установлена в большинство недорогих корпусов и очень проста в сборке. Ещё есть регулируемая подсветка помпы и фирменная отвёртка Thermalright в комплекте. На этом, пожалуй, плюсы заканчиваются.

К сожалению, недостатков у данной модели тоже хватает. В первую очередь к ним стоит отнести не слишком удачные вентиляторы с высоким уровнем шума. Уверены, что, оснасти Thermalright эту Turbo Right 240 C вентиляторами TL-B12, картина была бы совсем иной (проверено тестами Ultra-120 EX Rev.4), а снижения эффективности при таком тонком радиаторе не произошло бы. Далее – СЖО требуется сразу три разъёма для вентиляторов на материнской плате: два четырёхконтактных для вентиляторов с PWM-управлением и один трёхконтактный для помпы. А адаптеров-разветвителей в комплекте нет. Наконец, стоимость системы одна из самых высоких в классе 240-мм СЖО. За эти деньги легко можно приобрести необслуживаемую систему с 360-мм радиатором и тремя вентиляторами (в том числе и производства той же Thermalright), и ещё на мороженое останется. В любом случае выбор, как и всегда, за вами.
