Экспресс-тест видеокарты ASUS ROG MATRIX R9 280X Platinum

Что собой представляет троица новых видеоадаптеров от AMD — Radeon R7 260X, R9 270X и R9 280X, мы уже разобрались ранее. В общих чертах все это — старые знакомцы под обновленными маркировками из серии HD 7000: либо немного разогнанные, либо, наоборот, чуть помедленнее предшественников. Последнее относится как раз к Radeon R9 280X, чья частота GPU по референсным спецификациям на 50 МГц ниже, чем у Radeon HD 7970 GHz Edition.

Наладить массовый выпуск Radeon R9 280X партнерам AMD не составило труда: весь парк разновидностей Radeon HD 7970 (GHz Edition) с минимальными изменениями просто перебрался под новую марку. Любопытно, что в процессе преобразования модельных рядов выжили даже платы для самых оголтелых оверклокеров, помогавшие ставить рекорды в 3DMark под жидким азотом во времена расцвета процессоров Tahiti. Прообразом адаптера, который мы тестируем сегодня, стал уже знакомый нам ASUS MATRIX HD 7970 Platinum, бывший одним из популярных объектов экстремального разгона. Посмотрим, есть ли между ними какая-то разница и чем все еще может быть интересна навороченная видеокарта на базе GPU Tahiti.

⇡#Технические характеристики, комплект поставки, цена

Немного разочаровывает тот факт, что урезание характеристик, которое претерпел Radeon HD 7970 GHz Edition, чтобы превратиться в Radeon R9 280X, коснулось и платы из серии ASUS ROG. Впрочем, изменения здесь чисто символические. Производитель снизил базовую частоту GPU с 1050 до 950 МГц, но Boost Clock осталась прежней — 1100 МГц. В теории из этого следует, что гарантированный минимум производительности под нагрузкой у R9 280X меньше. Но из практики мы знаем, что GPU Tahiti «с бустом» даже при более агрессивных спецификациях, характерных для Radeon HD 7970 GHz Edition, почти всегда работает на частотах выше базовой. Кроме того, ASUS ROG MATRIX R9 280X Platinum все равно имеет частоты на 100 МГц выше по сравнению с референсными спецификациями AMD Radeon R9 280X.

ASUS поменяла эффективную частоту видеопамяти с 6600 на 6400 МГц, но это также не более чем номинальная уступка.

Нетронутым остался богатый комплект поставки. Переходник с интерфейса DVI на HDMI и VGA, мостик CrossFireX, специальный шнурок VGA Hotwire для соединения с матплатой семейства ROG. А еще — радиатор для транзисторов питания, который замещает штатную систему охлаждения при установке стакана с жидким азотом, и геймерский коврик для мыши.

Как и следовало ожидать, новинка подешевела по сравнению со своей предшественницей, однако на фоне наименее дорогих разновидностей Radeon R9 280X (меньше 10 тыс. рублей) стоит она все же немало — от 13,5 тыс. и выше.

⇡#Конструкция

Из-за огромной системы охлаждения видеокарта занимает в корпусе три слота расширения. За месяцы, прошедшие после знакомства с MATRIX HD 7970 Platinum, эта конструкция не потеряла своего брутального очарования.

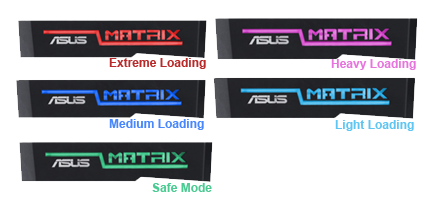

В корпус встроен светодиодный индикатор, который не только эффектно светится в темноте, но и сигнализирует разными цветами о загрузке графического процессора.

Радиатор охлаждения GPU легко демонтируется и открывает взору медное основание и пять толстенных трубок, которые передают тепло двум разделенным блокам ребер. Сверху все это обдувают сдвоенные вентиляторы диаметром 100 мм.

Другие элементы платы охлаждает тяжелая рама из литого алюминия, но вот незадача: восемь из двенадцати чипов памяти заботливо прикрыты радиатором, а остальные четыре обходятся без дополнительного охлаждения. Задняя поверхность платы также накрыта металлической пластиной, но последняя не соприкасается ни с какими электронными деталями и выполняет чисто эстетическую функцию.

Монтажная планка несет аж шесть видеовыходов (два DVI-I и четыре DisplayPort), но использовать их можно при одном условии: либо один из портов DVI работает в режиме Single-Link — и тогда доступен соседний DisplayPort, либо оба DVI переключаются на Dual-Link, но одного DisplayPort мы лишаемся. Выбор делается с помощью переключателя версий BIOS, обычного для плат на GPU AMD.

⇡#Плата

Печатная плата на вид ничем не отличается от того, что мы увидели в ASUS MATRIX HD 7970 Platinum. Такая же роскошная система питания, включающая 20 фаз. 16 из них предназначены для питания GPU, две — для видеопамяти и еще две — для PLL. Напряжением на процессоре управляет ШИМ-контроллер под маркировкой Digi+ ASP1211, который на самом деле представляет собой распространенный чип CHiL CHL8228G. В схеме используются только высококачественные конденсаторы, катушки и транзисторы — все это ASUS называет Super Alloy Power.

Микросхемы GDDR5 SDRAM несут маркировку SK Hynix H5GQ2H24AFR-R0C, которая говорит о штатной тактовой частоте 6 ГГц.

Здесь все предназначено для одной цели — разгона. На плате есть переключатель, запускающий вентиляторы системы охлаждения на полные обороты, и две кнопки, с помощью которых можно, не обращаясь к оверклокерским утилитам, регулировать напряжение питания GPU с шагом 6,25 мВ. Кнопка Safe Mode обеспечивает возврат к штатным настройкам в случае неудачного разгона.

Вырез в кожухе открывает участок платы с группой контактов для аппаратных модификаций. Самое безобидное, что можно сделать с помощью паяльника, — активировать интерфейс VGA Hotwire. Более серьезные функции — мониторинг и повышение напряжения на GPU и видеопамяти.

⇡#Методика тестирования

Для измерения мощности системы используется стенд с блоком питания Corsair AX1200i. Энергосберегающие технологии CPU во всех тестах отключены. Шина PCI-Express работает в режиме 3.0. Для активации PCI-E 3.0 на видеокартах серий GeForce 600 и 700 в системе на чипсете X79 применяется патч от NVIDIA.

В настройках драйвера NVIDIA всегда в качестве процессора для вычисления PhysX выбирается CPU. В настройках AMD всегда настройка Tesselation переводится из состояния AMD Optimized в Use application settings.

⇡#Разгон, температура, энергопотребление

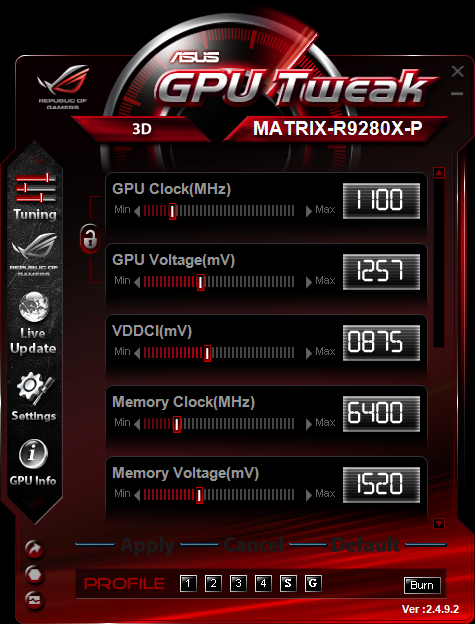

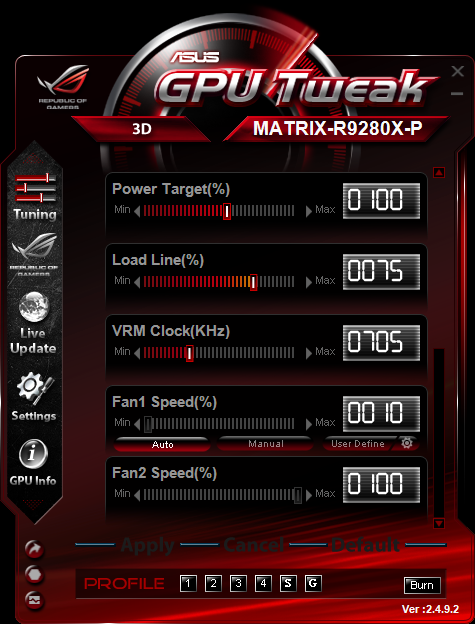

Большинству оверклокеров не потребуется аппаратный вольтмод и за глаза хватит тех функций, которые открываются через утилиту ASUS GPU Tweak или интерфейс VGA Hotwire. Паяльник пригодится только в случае замены штатного кулера чем-нибудь помощнее — «фреонкой» или жидким азотом. BIOS по умолчанию позволяет увеличить напряжение на GPU вплоть до 1,4 В — более чем достаточно для воздушного охлаждения. Дополнительно регулируется напряжение питания памяти и VDDCI (PLL). Есть такие опции, которые обычно встречаются в BIOS материнских плат, но только не на видеокартах: Load-Line Calibration и управление частотой VRM.

На поверку оказывается, что при воздушном охлаждении нет никакого смысла уводить напряжение на ядре за пределы 1,3 В. Процессор нашего экземпляра ASUS ROG MATRIX R9 280X достиг 1250 МГц благодаря тому, что напряжение было увеличено до 1,3 В со штатных 1,257 В, но дальнейшие манипуляции не способствовали росту частоты.

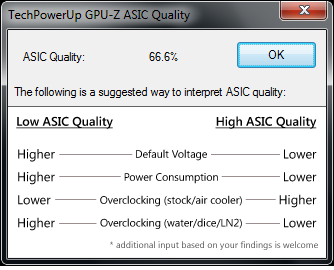

Кстати, 1250 МГц — это максимальная частота, которую мы когда-либо наблюдали на GPU Tahiti. Ранее ни одна видеокарта среди протестированных в 3DNews не могла поддерживать ее без артефактов изображения. Впрочем, даже в случае с платами такого класса многое зависит от удачного экземпляра. К примеру, пресловутый MATRIX HD 7970 когда-то разогнался только до 1200 МГц. Для тех, кто доверяет этому показателю, приведем тест качества ASIC из утилиты GPU-Z.

А вот с видеопамятью в этот раз не повезло. Несмотря на повышенное напряжение, разгон застрял на отметке 6800 МГц, после которой нарастали артефакты.

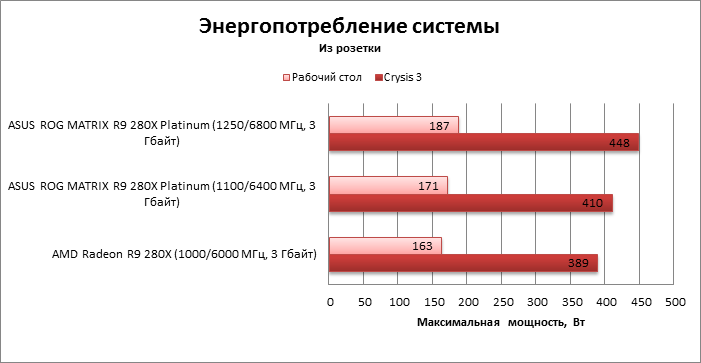

Энергопотребление у видеокарты, как и следовало ожидать, совершенно нескромное: в пределе новый «Матрикс» на 20 Вт прожорливее Radeon R9 280X со штатными спецификациями в исполнении SAPPHIRE, на примере которого мы недавно познакомились с этим SKU. Разгон с повышением напряжения поднимает мощность еще на 38 Вт.

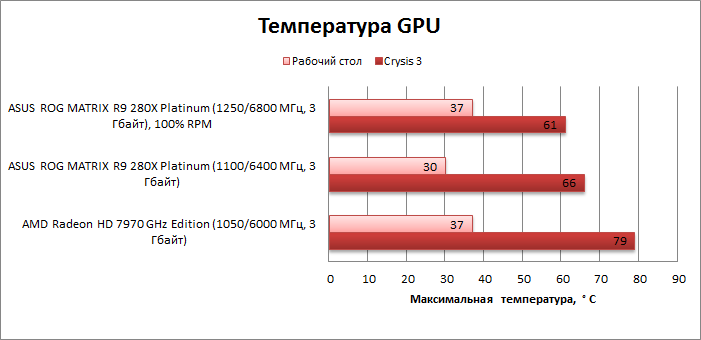

А вот на эффективность охлаждения грех жаловаться. В этом тесте мы обычно сравниваем новинки с видеокартами референсного дизайна, но, поскольку у нас нет под рукой соответствующего экземпляра Radeon R9 280X, придется использовать Radeon HD 7970 GHz Edition. Так вот, под массивным кулером ASUS ROG MATRIX R9 280X Platinum графический процессор Tahiti чувствует себя гораздо лучше, чем под «турбинкой» от AMD, а запуск вентиляторов на полной скорости с избытком компенсирует рост тепловыделения в результате разгона.

⇡#Производительность

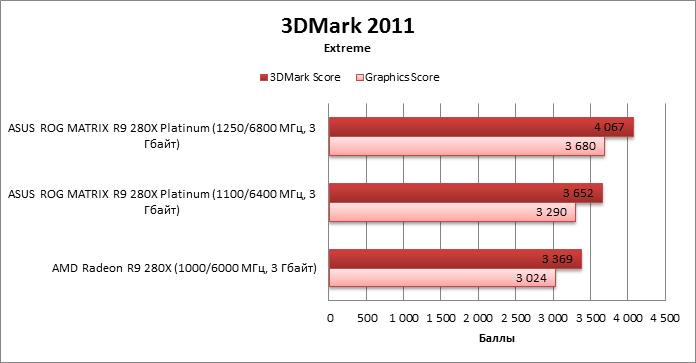

3DMark 2011

• Синтетические тесты, как обычно, весьма чувствительны к разгону. ASUS ROG MATRIX выгодно смотрится на фоне R9 280X с референсными частотами, а дальнейшее повышение частоты еще больше увеличивает баллы.

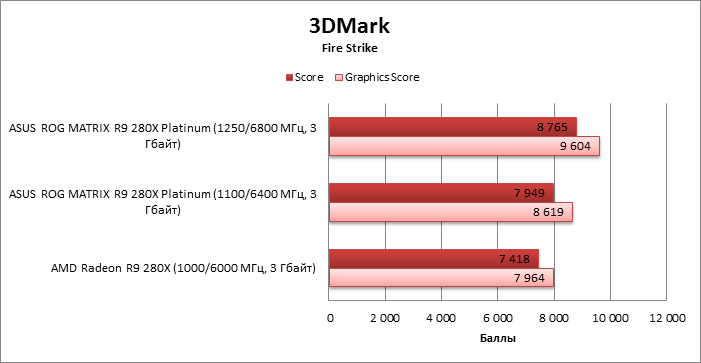

3DMark

• То же самое относится и к более свежей версии 3DMark.

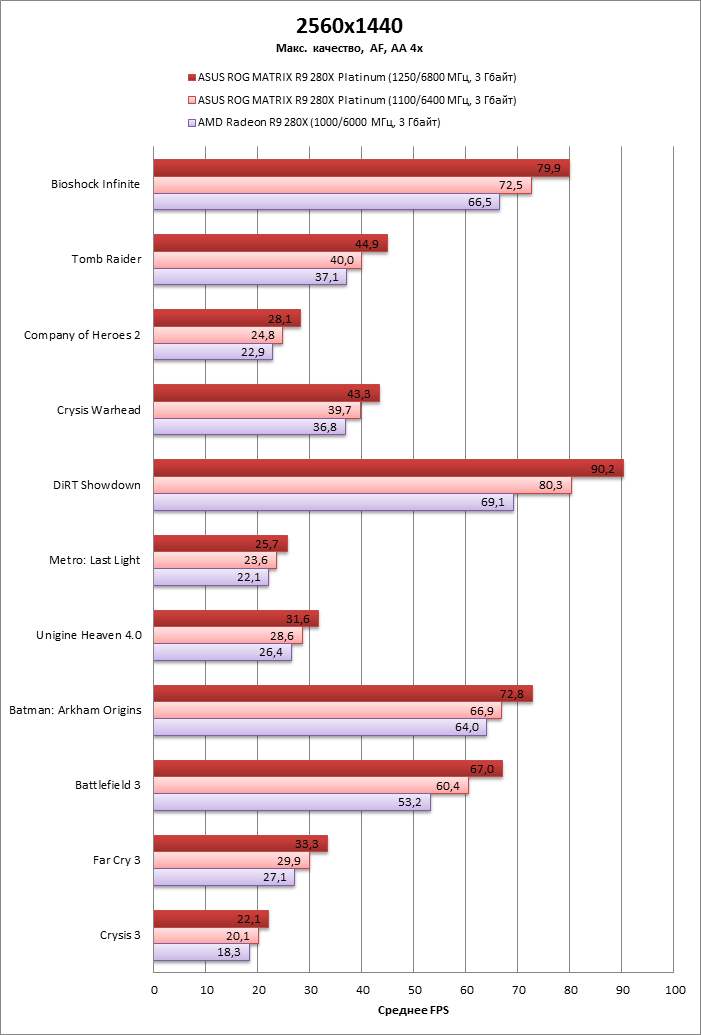

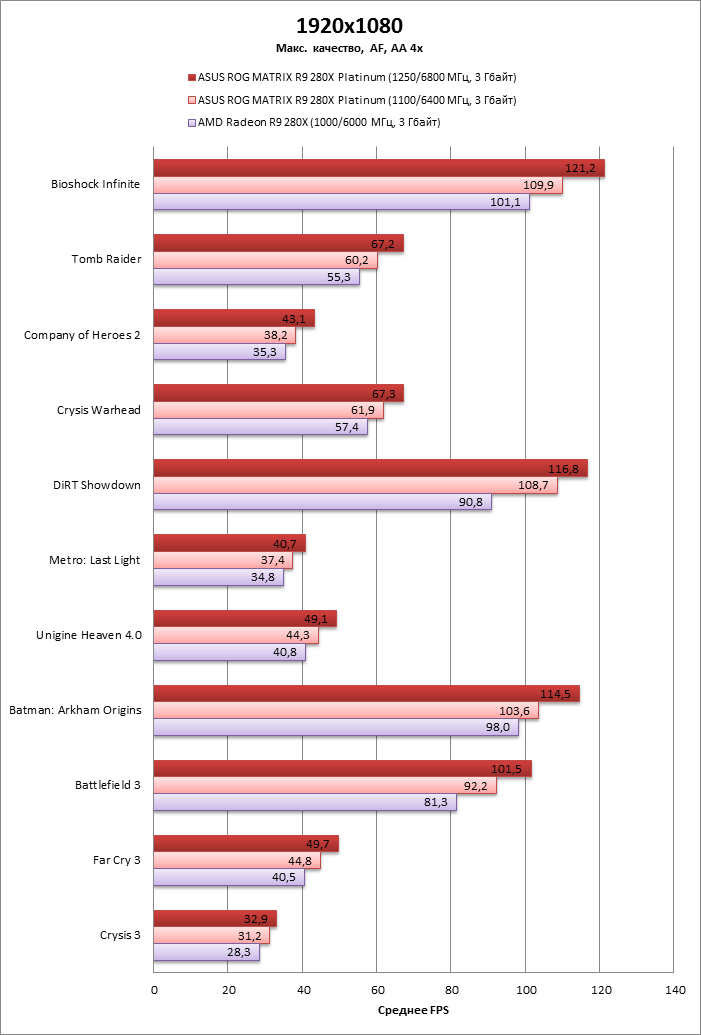

⇡#Игровые тесты + Unigine Heaven 2

Игры, напротив, не делают большой разницы между ASUS ROG MATRIX и референсным Radeon R9 280X. В конце концов, частоты GPU у них различаются лишь на 10%, и показатели частоты смены кадров послушно воспроизводят эту разницу.

Разгон видеокарты до 1250 МГц на ядре и 6800 на памяти также дает пропорциональное увеличение производительности, что в итоге более солидно смотрится на фоне достижений референсного адаптера.

⇡#Выводы

Экстремальные оверклокеры сегодня увлечены новыми, более мощными GPU — AMD Hawaii и NVIDIA GK110, но орудия былых достижений по-прежнему в строю. ASUS MATRIX HD 7970 Platinum была одной из лучших оверклокерских плат на чипе Tahiti, и MATRIX R9 280X Platinum по праву наследует этот титул. Те, кто по какой-то причине не приобрел предшествующий MATRIX в свою коллекцию, имеют шанс сделать это сейчас. В конце концов, сама плата хороша, как и прежде, своим безупречным исполнением и своеобразной харизмой трехслотового монстра.

А вот практического смысла в приобретении любых разогнанных видеокарт на базе Tahiti за последние месяцы поубавилось. Когда-то любой адаптер под маркой Radeon HD 7970 GHz Edition стоил достаточно много, чтобы даже крутые оверклокерские карты не казались чрезмерно дорогими. Теперь, когда простейшие варианты Radeon R9 280X продаются менее чем за десять тысяч рублей, а сумма около 15 тысяч позволяет претендовать на Radeon R9 290, такие видеокарты, как MATRIX R9 280X Platinum, будут покупать только из любви к прекрасному.
