Обзор и тестирование процессорного кулера Thermalright TRUE Spirit 140 Direct: поворот не туда

Новая процессорная система охлаждения Thermalright TRUE Spirit 140 Direct — это уже четвёртая по счёту версия некогда популярного TRUE Spirit 140, выпущенного в 2012 году. После оригинальной модели появилась вторая версия, отличающаяся только чёрно-белым вентилятором, а вот третья – TRUE Spirit 140 Power – уже получила конструктивные изменения радиатора. Правда, преимущества перед оригиналом они не дали. Наконец, в четвёртой версии этого кулера, обзору и тестированию которого посвящена сегодняшняя статья, изменений больше всего — тем интереснее ее изучить.

Обзор кулера Thermalright TRUE Spirit 140 Direct

Технические характеристики и стоимость

Упаковка и комплектация

В плане оформления упаковок своих систем охлаждения компания Thermalright движется навстречу пользователям. Безликие коричневые параллелепипеды постепенно уступают место приятным глазу и куда более информативным коробкам. Вот и TRUE Spirit 140 Direct поставляется в компактной, но приятно оформленной коробке с изображением кулера на лицевой стороне.

На одной из боковых сторон коробки приведено второе фото кулера, с другого ракурса, а остальные стороны отведены под краткое перечисление его особенностей и подробные технические характеристики.

Внутри коробки радиатор кулера зафиксирован между двумя мягкими вставками из вспененного полиэтилена, а по бокам от этой конструкции расположились коробка с аксессуарами и вентилятор.

Таким образом, радиатор надёжно защищён от повреждений, а вот вентилятор при серьёзном ударе коробки об какой-нибудь угол вряд ли удастся сохранить в целости.

В дополнительной плоской коробке размещены крепления для установки кулера на все современные процессорные разъёмы, четыре проволочных скобы для вентиляторов и термопаста Thermalright The ChillFactor.

Кулер выпускается на Тайване, его рекомендованная стоимость составляет 37 долларов США, а гарантия — 3 года. В российских розничных магазинах на момент подготовки статьиThermalright TRUE Spirit 140 Direct в продаже замечен не был.

Особенности конструкции

Новый Thermalright TRUE Spirit 140 Direct не утратил характерные черты кулеров серии TRUE Spirit и внешне очень похож на своих предшественников. Это по-прежнему однобашенная конструкция с алюминиевым радиатором на тепловых трубках и установленным с одной из сторон вентилятором. Выглядит кулер скромно, но отнюдь не безлико.

Его высота составляет 161 мм, что сразу на 9 мм меньше, чем у оригинальной модели. Кроме того, Thermalright TRUE Spirit 140 Direct на 3 мм уже и на 2,5 мм тоньше TRUE Spirit 140. Заметны изменения и по массе: если первая версия этого кулера весила 771 грамм, то новинка «похудела» до 653 граммов, из которых на радиатор приходится всего 486 граммов. Уменьшение веса произошло за счёт не только уменьшения габаритов пластин, но и сокращения их количества. Теперь в пакете радиатора только 48 алюминиевых пластин толщиной 0,4 мм, в то время как в первой версии этого кулера было 50 пластин.

Все эти нововведения, а также перфорация пластин привели к существенному сокращению площади радиатора, которая теперь составляет скромные 5510 см². А вот межрёберное расстояние не изменилось — оно по-прежнему равно 2 мм.

Новые пластины радиатора – первое ключевое изменение Thermalright TRUE Spirit 140 Direct в сравнении с предшественниками. Они, как уже упоминалось, стали меньше, а также получили перфорацию — отверстие в центре в виде логотипа Thermalright, а также двенадцать круглых отверстий диаметром 2 мм по всей площади пластин.

По мнению разработчиков, такая перфорация пластин должна снизить сопротивление воздушному потоку и повысить эффективность теплообмена.

Вторым ключевым изменением в радиаторе новинки стало сокращение числа тепловых трубок. Теперь вместо шести медных никелированных трубок диаметром 6 мм используется только пять. По некоторым оценкам одна тепловая трубка диаметром 6 мм способна отвести около 40 Вт тепловой энергии, пяти таких трубок должно хватить для охлаждения процессора мощностью до 200 Вт, то есть любого из выпускаемых в настоящее время, да еще и в разгоне. Это, конечно, меньше, чем у TRUE Spirit 140, но зато пять тепловых трубок инженерам Thermalright удалось крайне удачно вписать в радиатор, расположив их таким образом, чтобы обеспечить максимально равномерное снятие тепла с пластин радиатора.

Добавим здесь, что контакт тепловых трубок с пластинами радиатора реализован простой опрессовкой.

А вот прямой контакт тепловых трубок с процессором в основании радиатора — это третье ключевое новшество Thermalright TRUE Spirit 140 Direct.

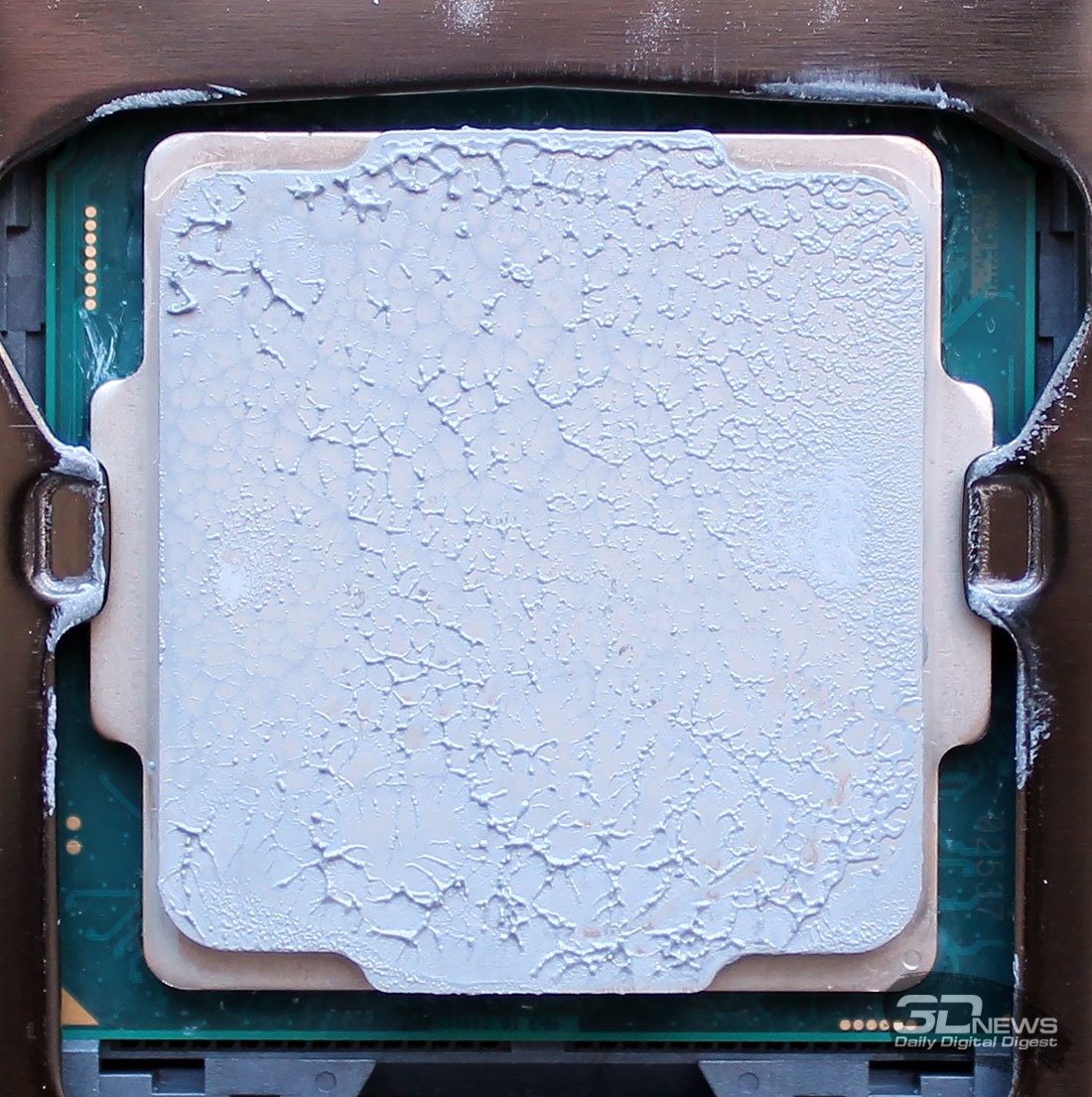

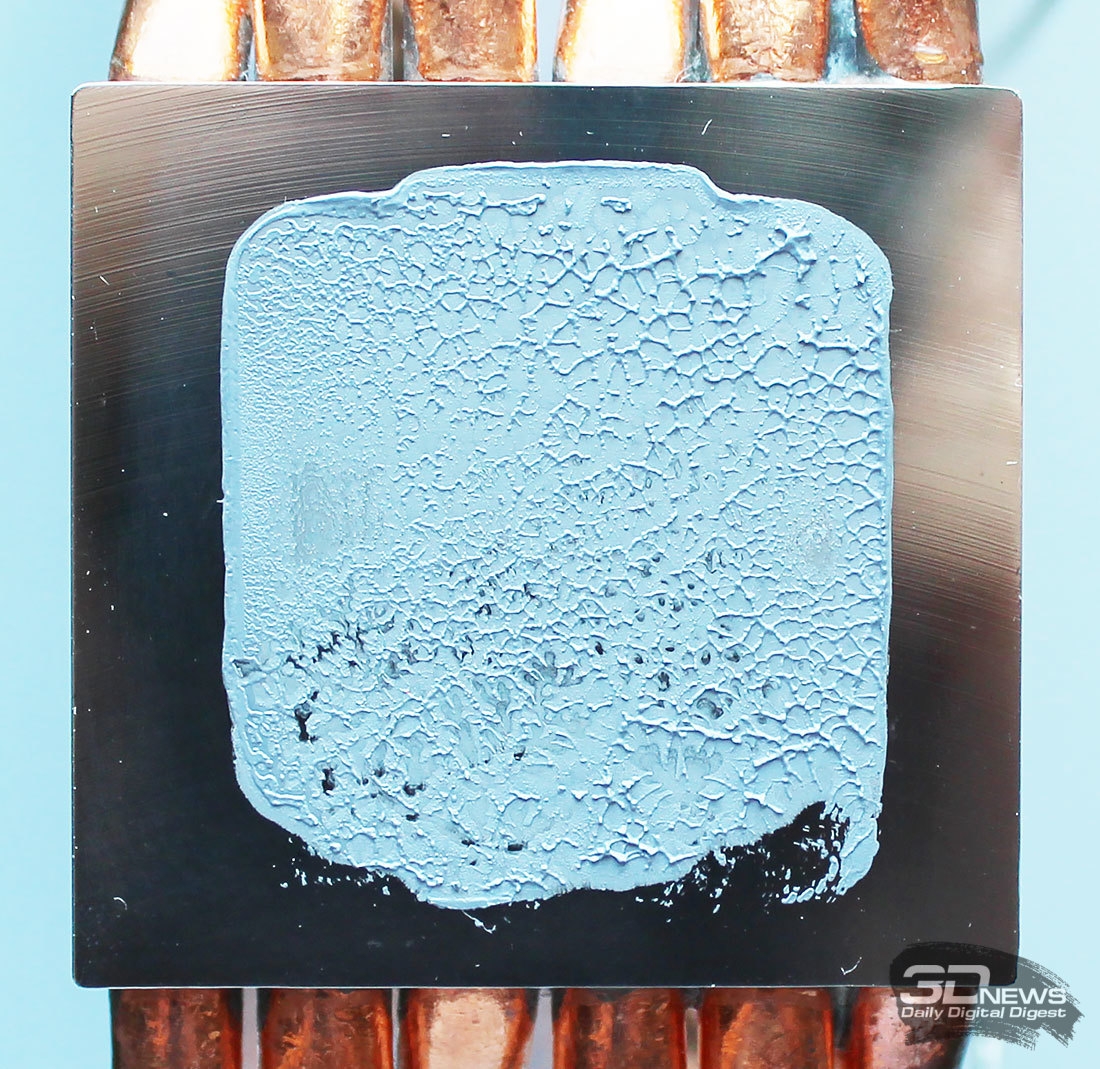

Правда, реализован он таким образом, что теперь вместо печально известных выпуклых оснований радиаторов Thermalright все будут обсуждать трёхмиллиметровые зазоры между трубками в основании, которые прекрасно видны по полученным нами отпечаткам на теплораспределителе процессора конструктивного исполнения LGA1151.

Разумеется, ни о какой равномерности теплообмена здесь говорить не приходится. Пожалуй, лучше уж выпуклое основание, нежели такая вот нелепая картина.

Thermalright TRUE Spirit 140 Direct оснащается одним вентилятором Thermalright TY-140 Black PWM размерами 152 × 140 × 26,5 мм. Это точная копия очень удачной модели TY-140, только выполненная в чёрном цвете.

Скорость вращения вентилятора регулируется автоматически широтно-импульсной модуляцией в диапазоне от 300 до 1300 (±10%) об/мин при воздушном потоке от 16,9 до 75,6 CFM и уровне шума от 15,0 до 21,0 дБА. Статическое давление для своих вентиляторов в Thermalright традиционно не указывают.

На статоре вентилятора видна наклейка с голографической защитой (неужели встречаются подделки?) и электрическими характеристиками.

Заявленное энергопотребление вентилятора не должно превышать 2,4 Вт, а по результатам наших измерений оно и вовсе составило 1,04 Вт. Стартовое напряжение оказалось равно 4,7 В. Срок службы подшипника Enhanced Hyper-Flow (EHF) заявлен на отметке 50 000 часов, что эквивалентно примерно 5,7 года непрерывной работы.

Для закрепления вентилятора на радиаторе используются две проволочных скобы, а дополнительная пара скоб позволит установить на Thermalright TRUE Spirit 140 Direct второй вентилятор. Удивительно, но в данной модели кулера Thermalright не оснастила вентилятор силиконовыми наклейками по углам для уменьшения передачи вибраций и снижения уровня шума.

⇡#Совместимость и установка

В списке совместимых с Thermalright TRUE Spirit 140 Direct процессорных разъёмов перечислены все выпускаемые сегодня сокеты, включая недавно вышедшие AM4 под процессоры AMD. При этом система крепления кулера принципиально не изменилась — она почти такая же, как у старого TRUE Spirit 140. Давайте быстро пробежимся по процедуре установки на примере материнской платы с процессором конструктивного исполнения LGA1151.

Прежде всего, с обратной стороны материнской платы размещается усилительная пластина с изоляционной прокладкой и вставленными в отверстия шпильками с резьбой. На эти шпильки с лицевой стороны платы наворачиваются втулки, также имеющие изоляционные шайбы в основании.

Затем к втулкам винтами крепится опорная пластина.

Она универсальна для всех типов процессорных разъёмов, и именно к ней прижимается кулер. Прижим обеспечивает пластина основания кулера, в которой запрессованы тепловые трубки.

Кстати, данный тип крепления развивает очень высокое усилие прижима, поэтому следует быть аккуратными с равномерностью затягивания прижимных винтов. Вот и всё, остаётся только закрепить на радиаторе вентилятор — и охлаждение на процессоре установлено.

После установки на процессор расстояние от нижней пластины радиатора кулера до материнской платы составляет 44 мм, а вот вентилятор висит почти на 20 мм ниже. Тем не менее общая толщина кулера — всего 77 мм, что позволяет ему успешно соседствовать с модулями оперативной памяти любой высоты.

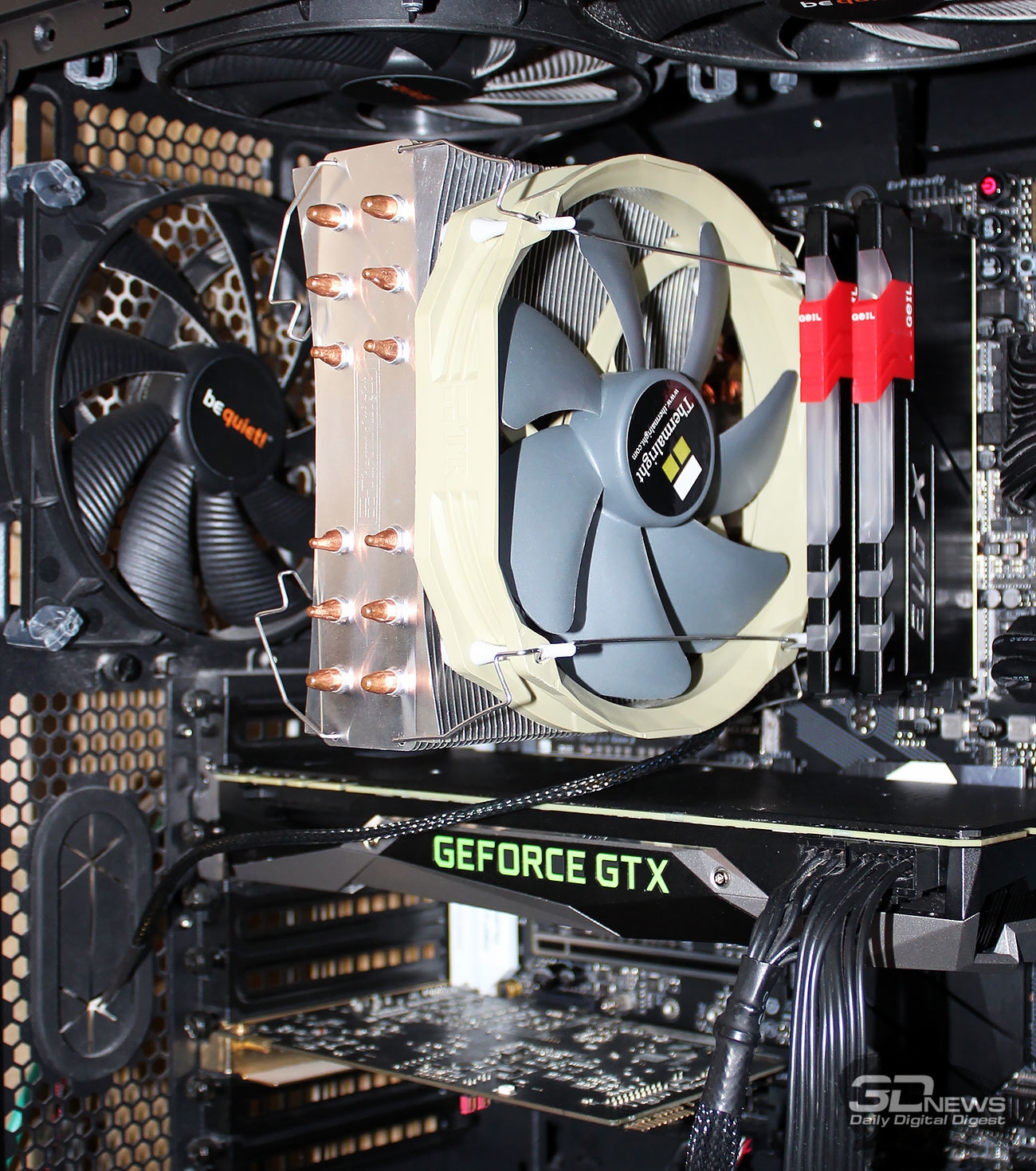

Внутри корпуса системного блока Thermalright TRUE Spirit 140 Direct выглядит довольно лаконично и, если так можно выразиться, уверенно.

Высота установленного на процессор кулера не превышает 165 мм, что обеспечивает ему совместимость с большинством корпусов системных блоков форм-фактора ATX. Дополним данный подраздел статьи инструкцией по установке и перейдём к тестовой части.

⇡#Тестовая конфигурация, инструментарий и методика тестирования

Оценка эффективности систем охлаждения была проведена в закрытом корпусе системного блока следующей конфигурации:

• системная плата: Gigabyte GA-Z270X-Gaming 7 (Intel Z270 Express, LGA1511, BIOS F4 от 20.02.2017);
• процессор: Intel Core i7-7700K 4,2-4,5 ГГц (Kaby Lake-S, 14 нм, B0, 1,25 В, 4 × 256 Kбайт L2, 8 Мбайт L3);
• термоинтерфейс: ARCTIC MX-4;
• видеокарта: NVIDIA GeForce GTX 1080 Ti 11 Гбайт;
• оперативная память: DDR4 2 × 8 Гбайт GeIL Evo × GEX416GB3000C15ADC (XMP 3000 МГц, 15-17-17-35_2T, 1,35 В);
• системный диск: Intel SSD 730 480 Гбайт (SATA-III, BIOS vL2010400);
• диск для программ и игр: Western Digital VelociRaptor (SATA-II, 300 Гбайт, 10000 об/мин, 16 Мбайт, NCQ);
• архивный диск: Samsung Ecogreen F4 HD204UI (SATA-II, 2 Тбайт, 5400 об/мин, 32 Мбайт, NCQ);
• звуковая карта: Auzen X-Fi HomeTheater HD;
• корпус: Thermaltake Core X71 (пять be quiet! Silent Wings 2 (BL063) на 900 об/мин);
• панель управления и мониторинга: Zalman ZM-MFC3;
• блок питания: Corsair AX1500i Digital ATX (1500 Вт, 80 Plus Titanium), 140-мм вентилятор.

Тестирование мы проводили на «скальпированном» и разогнанном до частоты 4900 МГц процессоре при активированной на уровень High функции Load-Line Calibration и напряжении в BIOS материнской платы 1,345 В.

Технология Hyper-Threading для повышения тепловыделения активирована. Напряжение модулей оперативной памяти было зафиксировано на отметке 1,35 В, а её частота составляла 3,2 ГГц с таймингами 15-17-17-35 CR2

Тестирование было проведено в операционной системе Microsoft Windows 10 Professional. Программное обеспечение, использованное для теста:

• LinX AVX2 Edition 0.7.1 – для создания нагрузки на процессор (объём выделенной памяти – 6144 Мбайт, Problem Size – 28326, два цикла по 10 итераций Linpack);
• HWiNFO64 5.47-3125 – для мониторинга и визуального контроля всех параметров системы при разгоне.

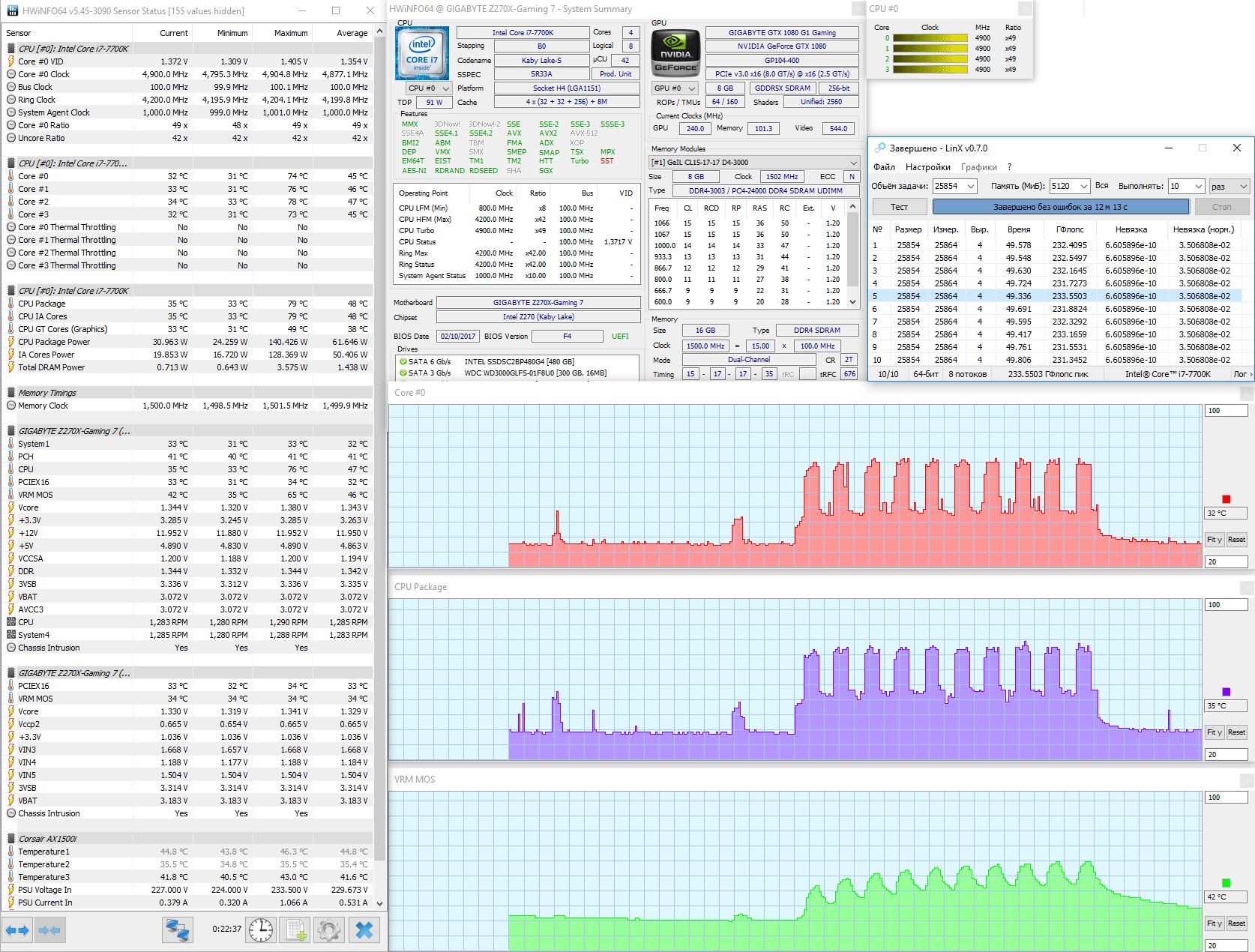

Полный снимок экрана во время проведения одного из циклов тестирования выглядит примерно так.

Нагрузка на процессор создавалась двумя последовательными циклами LinX AVX2 с указанными выше настройками. На стабилизацию температуры процессора между циклами отводилось по 8–10 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура самого горячего из четырёх ядер центрального процессора как в пике нагрузки, так и в режиме простоя. Кроме этого, в отдельной таблице будут приведены температуры всех ядер процессора и их усреднённые значения. Комнатная температура контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура окружения колебалась в диапазоне 24,1–24,4 °C.

Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только сам кулер и его вентилятор. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 22,0 дБА, а субъективно комфортный (просьба не путать с низким!) уровень шума кулеров при измерениях с такого расстояния находится около отметки 36 дБА. За условно низкий уровень шума мы принимаем значение 33 дБА.

Сегодняшним конкурентом Thermalright TRUE Spirit 140 Direct вполне закономерно стал оригинальный Thermalright TRUE Spirit 140 с одним штатным вентилятором TY-140.

Добавим, что регулировка скорости вращения вентиляторов систем охлаждения производилась с помощью специального контроллера с точностью ±10 об/мин в диапазоне от 700 об/мин до их максимума с шагом 200 об/мин.

Результаты тестирования и их анализ

Эффективность охлаждения

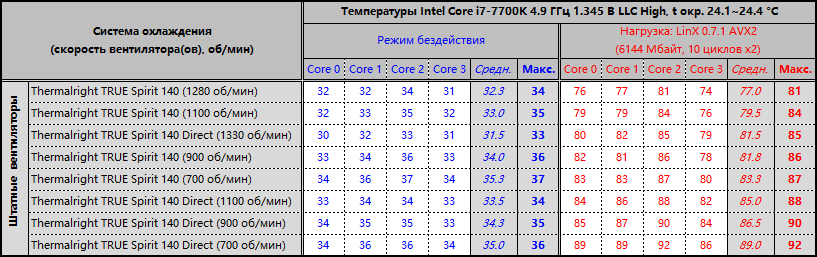

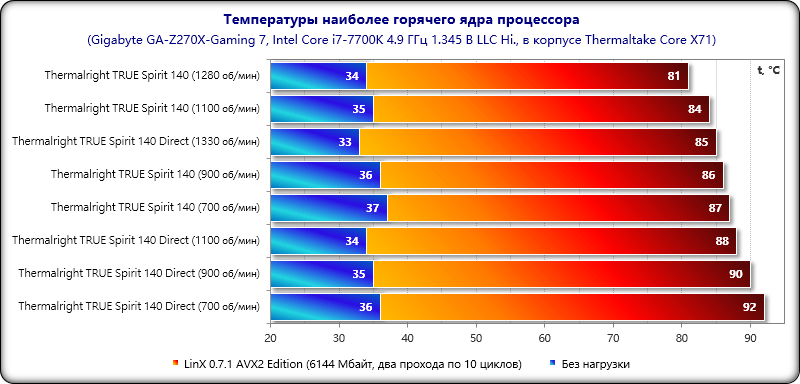

Результаты тестирования эффективности двух систем охлаждения представлены на диаграмме и в таблице.

Чуда не произошло – старый Thermalright TRUE Spirit 140 довольно легко и предсказуемо расправился с новым Thermalright TRUE Spirit 140 Direct, выиграв у него четыре градуса Цельсия на максимальных и средних оборотах вентилятора и доведя своё преимущество до пяти градусов Цельсия при тихих 700 об/мин. Уменьшение полезной площади радиатора, сокращение количества тепловых трубок и внедрение прямого контакта не прошли даром для нового TRUE Spirit 140 Direct. Тем не менее, несмотря на все недостатки новинки, она смогла обеспечить процессору стабильность на частоте 4,9 ГГц при очень высокой нагрузке. Правда, здесь стоит напомнить нашим читателям, что мы используем процессор с заменённым термоинтерфейсом под крышкой, и что на обычных процессорах результаты разгона наверняка будут скромнее.

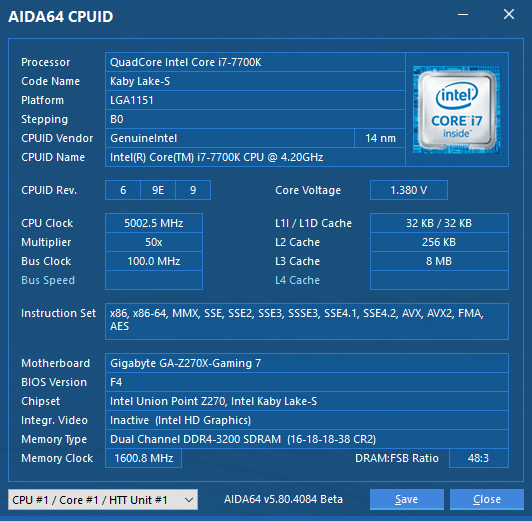

Далее мы попытались разогнать процессор, охлаждаемый Thermalright TRUE Spirit 140 Direct, до 5,0 ГГц с дальнейшим повышением напряжения.

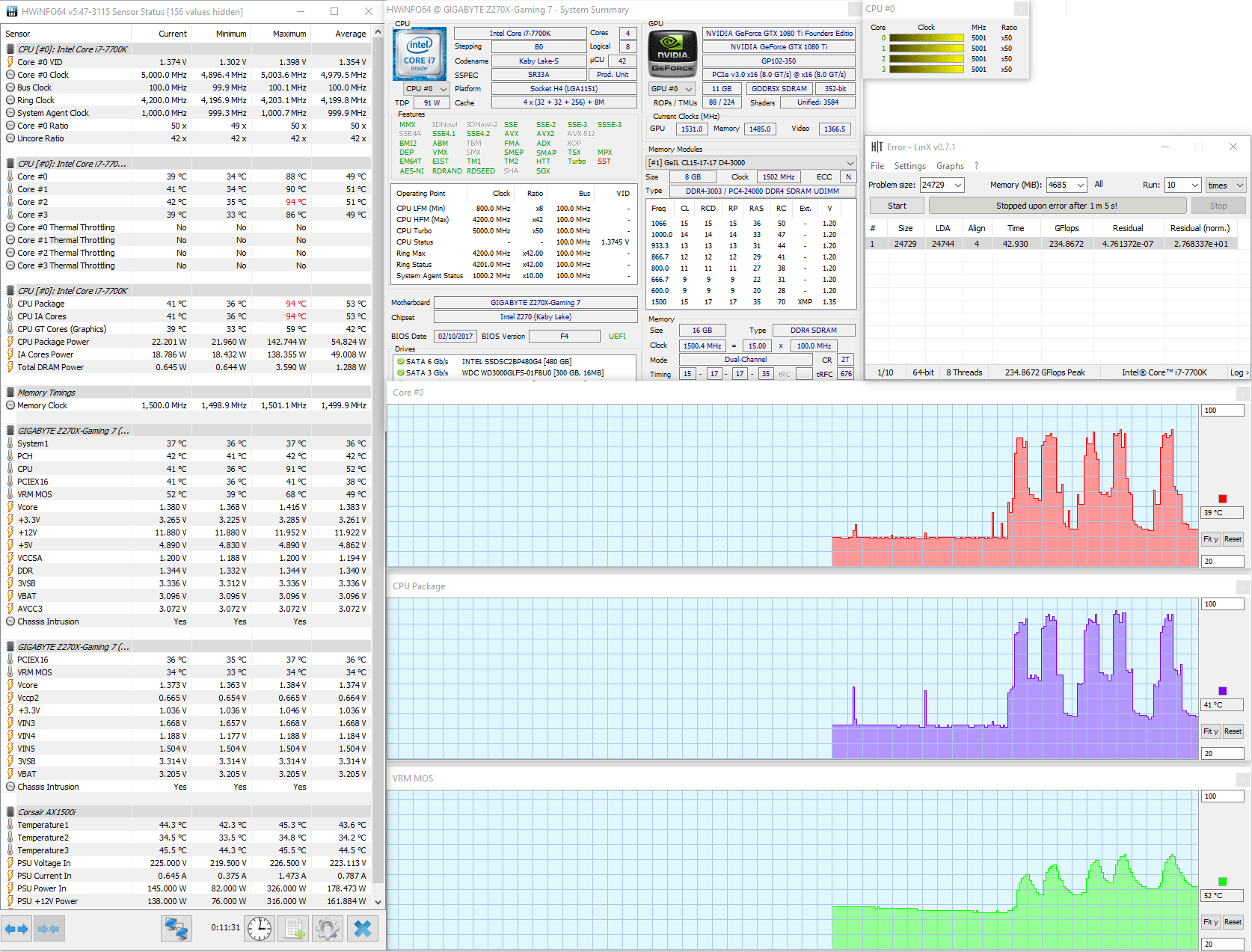

Увы, но такой разгон оказался TRUE Spirit 140 Direct не по зубам – сколько бы попыток мы ни предпринимали, тест Linpack из раза в раз завершался ошибкой.

Thermalright TRUE Spirit 140 Direct (1330 об/мин)

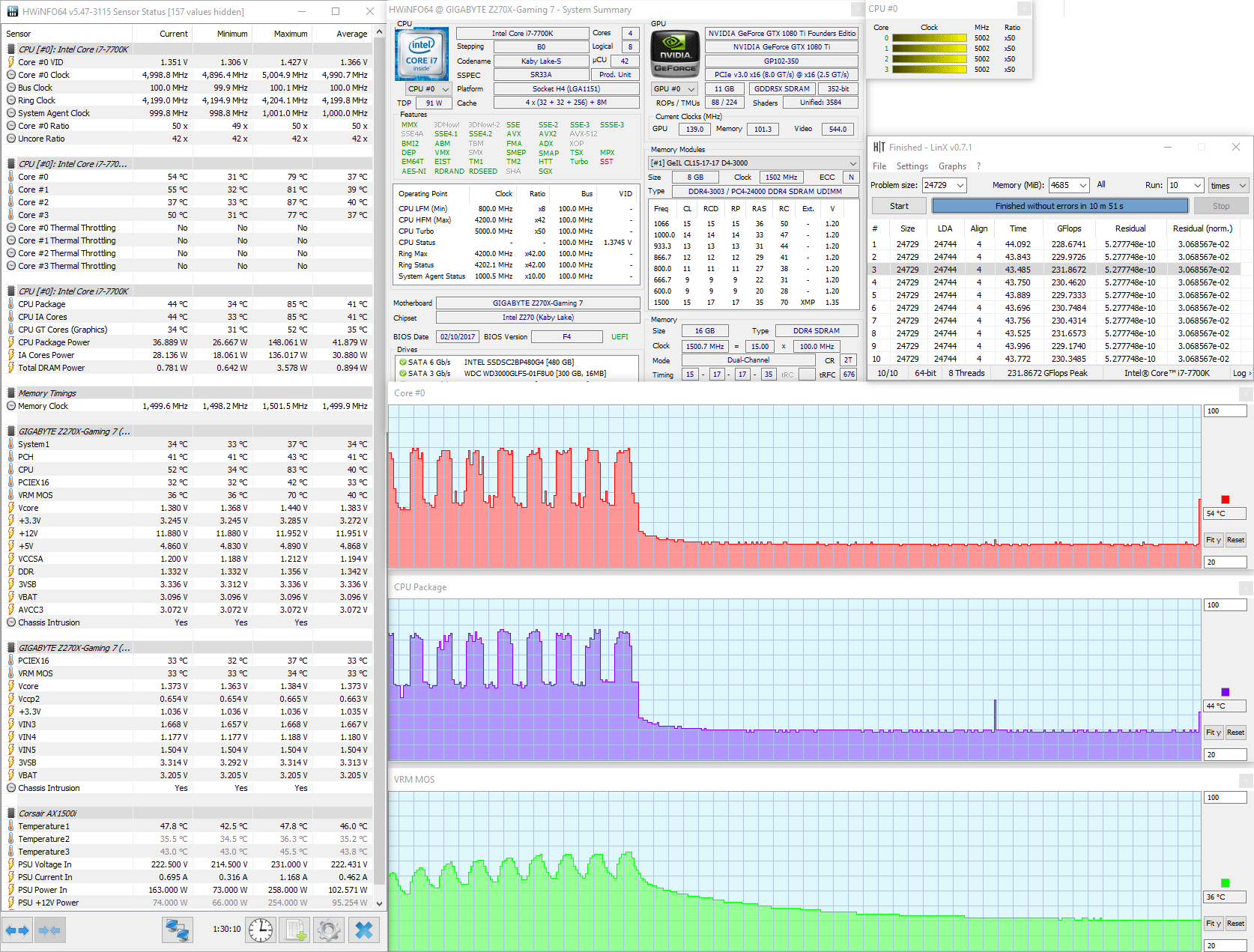

В свою очередь, Thermalright TRUE Spirit 140 легко смог обеспечить процессору стабильность при такой частоте и напряжении.

Thermalright TRUE Spirit 140 (1280 об/мин)

Так что и по максимальному разгону старый кулер выигрывает у нового. А как обстоят дела с уровнем шума?

Уровень шума

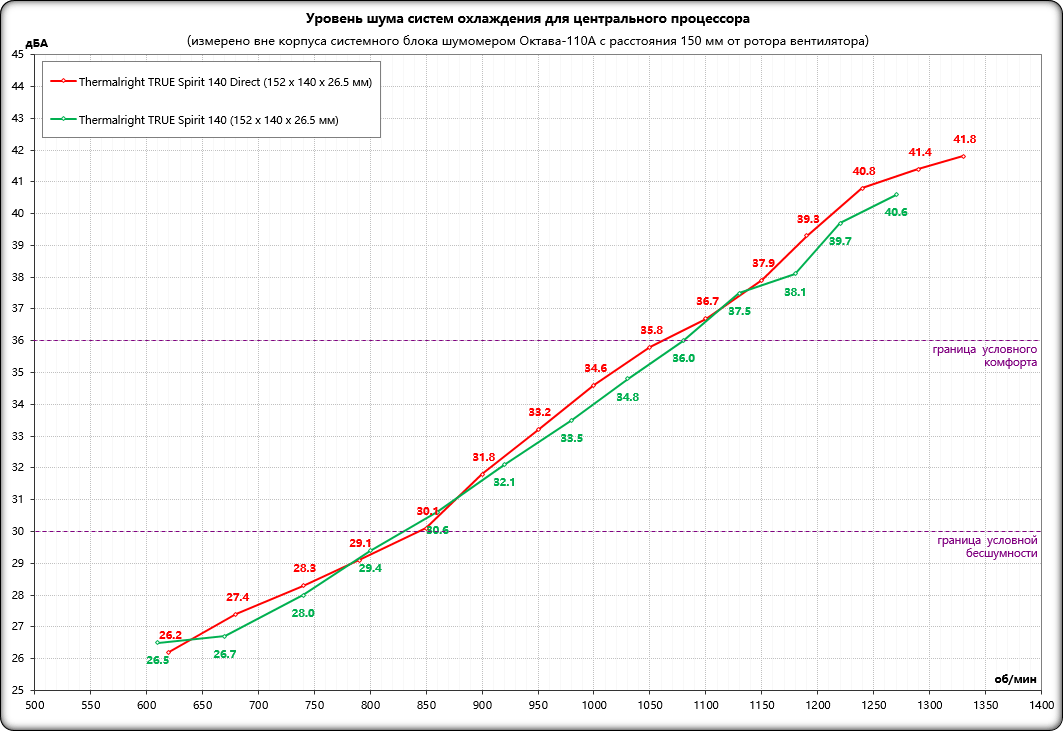

Уровень шума участников тестирования был измерен во всём диапазоне работы их вентиляторов по изложенной в соответствующем разделе статьи методике и представлен на графике.

Если в эффективности охлаждения новый Thermalright TRUE Spirit 140 Direct уступил старому TRUE Spirit 140, то по уровню шума продемонстрировал практически такие же результаты. И это неудивительно, ведь обе системы охлаждения оснащаются одинаковыми вентиляторами — у них разве что расцветка различается. В очередной раз отметим очень мягкую работу TY-140, отсутствие вибраций крыльчатки и посторонних шумов, бесшумность подшипника и плавность электродвигателя. В этом плане у нового кулера Thermalright всё в полном порядке.

⇡#Заключение

Новая процессорная система охлаждения Thermalright TRUE Spirit 140 Direct оставила неоднозначные впечатления. С одной стороны, она стала ниже и в целом чуть компактнее, обеспечивая совместимость с большинством корпусов системных блоков и высокими модулями оперативной памяти. Кроме того, теперь кулер меньше весит, обеспечен поддержкой платформ с Socket AM4, стоит меньше, а нижняя граница скорости вращения вентилятора сейчас составляет 300 об/мин вместо прежних 900 об/мин, то есть он стал тише в режимах с невысокой нагрузкой на процессор. В дополнение TRUE Spirit 140 Direct получил более привлекательную и одновременно надёжную упаковку, а также трёхлетнюю гарантию.

С другой стороны, ввиду заметного уменьшения площади радиатора, сокращения числа тепловых трубок и, самое главное, внедрения технологии прямого контакта с трёхмиллиметровыми зазорами между трубками в основании, TRUE Spirit 140 Direct ощутимо потерял в эффективности охлаждения процессора в сравнении с первой версией этого кулера и теперь вряд ли сможет претендовать на роль лидера в своём классе. Жаль, что инженеры Thermalright пошли не тем путём и не стали развивать дальше удачный TRUE Spirit 140, который теперь практически не найти в продаже. Будем надеяться, что наш сегодняшний тест каким-то образом повлияет на компанию и она всё же выберет правильный путь в развитии своих систем охлаждения.
