Обзор видеокарты SAPPHIRE NITRO+ Radeon RX Vega 56 Limited Edition: большому кораблю — большой кулер

Большинство видеокарт марки Radeon RX Vega представленных сейчас на рынке — это устройства референсного дизайна. Стандартные видеокарты Vega с закрытым кожухом вполне готовы к долгому сроку жизни на рынке и, скорее всего, останутся в продаже вплоть до того момента, когда AMD заменит существующие чипы Vega 10 на кремний второго поколения, выпущенный по технологическим нормам 12 нм FinFET. Не беда, ведь SAPPHIRE — фирма, которая является бессменным партнером AMD по производству референсных ускорителей Radeon — обеспечила Vega несравненно более качественной платой и системой охлаждения по сравнению с тем, чем пришлось довольствоваться эталонным образцам Polaris и Radeon R9 290/290X. В частности, именно за счет силовой обвязки с большим резервом мощности и качественному отводу тепла Radeon RX Vega 56 столь эффективно разгоняется, достигая по игровой производительности уровня RX Vega 64 и GeForce GTX 1080.

И все же, энергопотребление новых чипов AMD в разгоне настолько велико, что программный ограничитель мощности в BIOS Radeon RX Vega 56 и Vega 64 не позволяет целиком раскрыть потенциал тактовых частот (вполне неплохой для столь крупного GPU), а система охлаждения справляется с повышенным выделением тепла лишь при высоких оборотах единственного вентилятора. К счастью, ускорители оригинального дизайна, которые с запозданием появились в арсенале партнеров AMD, уже готовы предоставить процессорам Vega более комфортные условия для разгона. Недавно мы изучили оригинальную версию Radeon RX Vega 64 от ASUS , а сегодня спешим поделиться результатами тестирования, пожалуй, самой грозной из всех видеокарт на основе Vega 56 — SAPPHIRE NITRO+ Radeon RX Vega 56 Limited Edition.

⇡#Технические характеристики, комплект поставки, цена

Хотя в названии устройства есть слова Limited Edition, иных видеокарт дизайна на основе GPU семейства Vega в модельном ряду SAPPHIRE NITRO+ нет. Учитывая дефицит чипов AMD и общую ситуацию на рынке видеокарт, «limited» скорее указывает на доступность устройства в продаже, и в самом деле, в российских интернет-магазинах ее попросту нет, а долларовая цена составляет, ни много ни мало, $670.

Спецификации SAPPHIRE NITRO+ Radeon RX Vega 56 LE указывают на довольно щедрый по меркам высокопроизводительных видеокарт заводской разгон. Boost Clock (наивысшая частота, достижение которой гарантировано при стандартной нагрузке) графического процессора SAPPHIRE увеличила с 1471 до 1572 МГц. Но этот оверклокинг основан только на повышенном резерве мощности, ведь предельная частота ядра осталась неизменной (1590 МГц). Микросхемы памяти HBM2 также работают на референсной частоте — 1600 МГц.

К видеокарте прилагается бумажная документация и металлическая деталь, которая крепится в корпусе ПК параллельно видеокарте и мешает ее незакрепленному углу провисать под грузом системы охлаждения.

Конструкция

SAPPHIRE не идет на компромиссы в конструкции высокопроизводительных видеокарт. Большой запас по мощности VRM и номинальному току разъемов питания, крупные радиаторы — все это мы видели в продуктах компании из Гонконга на основе чипов Hawaii, Polaris и Fiji, но при создании Radeon RX Vega 56 LE (и аналогичной версии Vega 64) инженеры SAPPHIRE попросту ни в чем себе не отказывали. Мало того, что в высоту корпус видеокарты занимает три слота расширения, при длине 311 мм она превзошла рекорд, который ранее удерживали Radeon HD 7990 и Radeon R9 295X2 (длина обеих моделей составляет 307 мм).

В отличие от иных производителей, SAPPHIRE обычно не делает акцент на подсветке видеокарты, но для оригинальных Vega 56 и Vega 64 сделано исключение. Здесь светится оправа двух крайних вентиляторов системы охлаждения, вставка с лотоготипом SAPPHIRE на боку видеокарты и прорезь в защитной пластине с обратной стороны печатной платы. Оттенок светодиодов и режим их работы регулируются утилитой SAPPHIRE TriXX NITRO Glow.

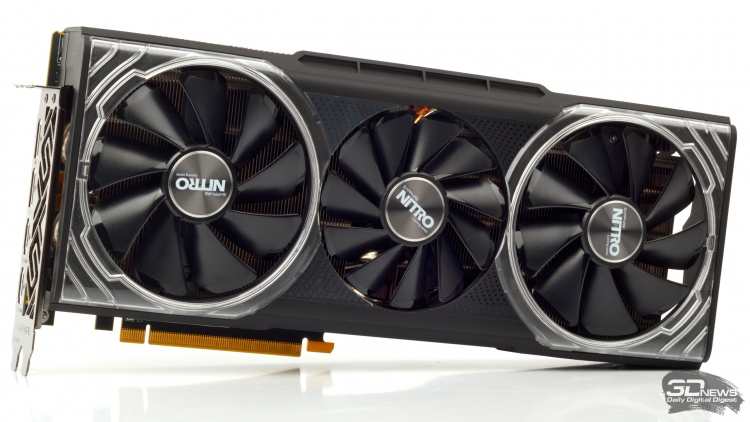

В системе охлаждения используются два вентилятора с диаметром крыльчатки 92 мм и один на 80 мм. Любопытно, что центральный кулер крутится по часовой стрелке, в то время как боковые — стандартно против часовой. При низкой нагрузке на GPU вращение вентиляторов прекращается и видеокарта охлаждается в пассивном режиме.

Помимо встроенной системы охлаждения, видеокарта готова взять управление корпусными вентиляторами ПК за счет двух четырехконтактных разъемов. Скорость внешних вентиляторов регулируется автоматически по данным температуры GPU и чипов памяти, а также пяти дополнительных термодатчиков на плате.

Гигантский радиатор образуют две секции ребер, соединенные тепловыми трубками. Всего здесь восемь трубок: три с диаметром 8 мм и пять — по 6 мм. В основании ближайшей к GPU секции радиатора лежит медная пластина с испарительной камерой. Кстати, SAPPHIRE — пожалуй, единственный из производителей видеокарт, который использует испарительную камеру в современных видеокартах с открытой системой охлаждения. Всю конструкцию скрепляет массивная алюминиевая рама, в которой блестят медные вставки, контактирующие с транзисторами преобразователя напряжения.

Плата

Беспрецедентным габаритам системы охлаждения SAPPHIRE NITRO+ Radeon RX Vega 56 LE соответствует большая площадь печатной платы. Место, освободившееся благодаря тому, что оперативная память компактно расположена на одной подложке с графичеcким процессором, занято дополнительными цепями преобразователя напряжения. VRM включает в сумме 15 фаз: 14 для питания GPU (двумя больше, чем на плате эталонного дизайна) и одну — для чипов HBM2. Подача питания осуществляется по трем восьмиконтактным разъемам, которые в сочетании с линиями в разъеме PCI Express обеспечивают номинальный запас мощности в 525 Вт. Как мы еще успеем убедиться в процессе тестирования, для такой видеокарты третий разъем питания — совсем не лишняя предосторожность.

На плате распаяны две микросхемы BIOS, причем, как и в случае референсных образцов Vega, вторая прошивка — не просто резервная копия основной. Она содержит более строгое ограничение мощности, которое устраняет заводской разгон видеокарты и мешает увеличивать частоты GPU вручную. Оверклокерский BIOS задействуется сдвигом рычажка переключателя в сторону разъемов питания, и в нашем экземпляре он не был активен по умолчанию, хотя должно было быть наоборот. Нужно учесть этот нюанс, если вы, несмотря на дефицит и высокие цены, получите в свое распоряжение SAPPHIRE NITRO+ Radeon RX Vega 56 LE.

⇡#Тестовый стенд, методика тестирования

⇡#Участники тестирования

В тестировании производительности приняли участие следующие видеокарты:

• SAPPHIRE NITRO+ Radeon RX Vega 56 Limited Edition (1590/1600 МГц, 8 Гбайт);
• AMD Radeon RX Vega 56 (1590/1600 МГц, 8 Гбайт);
• AMD Radeon RX Vega 64 (1630/1890 МГц, 8 Гбайт);
• NVIDIA GeForce GTX 1070 Ti (1608/8008 МГц, 8 Гбайт);
• NVIDIA GeForce GTX 1080 (1607/10008 МГц, 8 Гбайт).

Прим. 1: В спецификациях Vega в качестве высшей частоты AMD указывает не максимально допустимую при штатных настройках, как было в предыдущих поколениях архитектуры GCN, а верхнюю границу диапазона, в котором GPU работает при типичной нагрузке. Но т. к. утилиты для мониторинга и разгона, включая фирменный WattMan, игнорируют Boost Clock и по-прежнему показывают предельную частоту, на диаграммах указана именно она.

Прим. 2: Тесты быстродействия Radeon RX Vega в режиме по умолчанию выполнены с профилем энергопотребления по умолчанию (Balanced).

Тактовые частоты, энергопотребление, температура, разгон

Вне зависимости от того, какая из двух микросхем BIOS активирована, тактовая частота графического процессора ограничена значением 1590 МГц. Но прошивка влияет на резерв мощности и, соответственно, частоты, которых графический процессор достигает под нагрузкой в заданном спецификациями коридоре. При энергосберегающем BIOS средняя и максимальная частота GPU в игровом тесте составляют 1264 и 1275 МГц — это на 77 и 93 МГц ниже, чем в референсной видеокарте с BIOS по умолчанию (а она, к слову, также имеет резервную копию прошивки с энергосберегающими настройками), но напряжение питания GPU в карте SAPPHIRE выше, поэтому выше и среднее энергопотребление.

За счет оверклокерского BIOS средняя и максимальная частоты GPU под игровой нагрузкой возрастают до 1426 и 1501 МГц (разница в 84 и 133 МГц в пользу SAPPHIRE сравнительно с референсной Vega 56). По мощности в таких условиях видеокарта превосходит не только референсный образец Vega 56, но и Vega 64.

Конструкция системы охлаждения SAPPHIRE NITRO+ Radeon RX Vega 56 LE не слишком сильно влияет на температуру GPU в режиме по умолчанию: по сравнению с референсной картой она снижена на 5–6 либо 8–9 °C в зависимости от активного BIOS. Но для таких результатов трем вентиляторам SAPPHIRE достаточно вращаться с практически вдвое меньшей скоростью, чем единственному радиальному вентилятору референсного образца Vega 56.

Прим.: Измерение всех параметров выполнено после прогрева GPU под нагрузкой.

Главный инструментом разгона Vega является регулятор лимита мощности. TBP на уровне 150% в сочетании с оверклокерским BIOS позволяет удерживать тактовую частоту GPU на предельном уровне (1590 МГц) без необходимости снижать напряжение питания (прошивка референсной Vega 56 такой возможности не дает), что само по себе должно обеспечить значительный рост быстродействия, но прямое управление тактовой частотой позволяет продвинуться немного дальше. Разгон нашего экземпляра NITRO+ Radeon RX Vega 56 LE остановился на отметке 1680 МГц, а средняя и максимальная частоты под тестовой нагрузкой достигли 1631 и 1660 МГц соответственно.

Снижать напряжение питания GPU для этого все еще не пришлось, хотя мы внесли небольшую коррекцию в размере 10 мВ, т. к. на стабильности работы она не сказывается, а номинального напряжения все равно недостаточно для дальнейшего разгона. Жаль, что без модификации BIOS можно изменять напряжение лишь в меньшую сторону от номинала. В противном случае видеокарта наверняка бы достигла еще более высоких частот.

Если графические процессоры Vega 10 в составе Vega 56 и Vega 64 обладают практически одинаковым потенциалом тактовых частот, то оперативная память в Vega 56 неспроста работает в более медленном режиме. Данный экземпляр NITRO+ Radeon RX Vega 56 LE не позволил разогнать чипы HBM2 даже до уровня Vega 64 — при увеличении эффективной частоты пришлось остановиться на отметке 1850 МГц.

Средняя мощность ускорителя в разгоне достигает 327 Вт в Crysis 3 и 414 Вт (!) в FurMark. «Жесткий» лимит мощности видеокарты составляет 565 Вт, если судить по совпадающим значениям пикового энергопотребления в обоих тестах. Разница в среднем энергопотреблении между разогнанной Vega 56 и сопоставимой по быстродействию видеокартой GeForce GTX 1080 чрезвычайно велика и составляет 199 Вт в игровом тесте. Температура разогнанного GPU при этом не превышает 61 °С даже в FurMark за счет работы вентиляторов на максимальных оборотах.

⇡#Производительность: 3DMark

Оверклокерская прошивка обеспечила NITRO+ Radeon RX Vega 56 LE победу над GeForce GTX 1070 Ti и прирост быстродействия на 6% от уровня референсной видеокарты. Дальнейший разгон вручную развил преимущество до внушительных 15% — этого результата с запасом хватило, чтобы превзойти Vega 64 и GeForce GTX 1080 в синтетичеких тестах.

Производительность: игры (1920 × 1080, 2560 × 1440)

Эффект от повышенных частот NITRO+ Radeon RX Vega 56 LE с небольшими потерями транслируется из синтетических тестов в игровые. По умолчанию видеокарта на 4% быстрее, чем референсная Vega 56, но это не помешало GeForce GTX 1070 Ti сохранить преимущество в 3–4% при сравнительно низких разрешениях экрана.

Дальнейший разгон карты SAPPHIRE сопровождается 15-процентным ростом частоты смены кадров. При таких настройках ускоритель оставил позади Vega 64 и достиг уровня GeForce GTX 1080.

⇡#Производительность: игры (3840 × 2160)

Высокое разрешение лучше всего раскрывает потенциал быстродействия графических процессоров AMD. Здесь NITRO+ Radeon RX Vega 56 LE с оверклокерским BIOS эквивалентна GeForce GTX 1070 Ti, а разгон вручную увеличил среднюю частоту смены кадров на 16% по сравнению с референсной Vega 56, и этого оказалось достаточно для того, чтобы занять лидерскую позицию в режиме 2160p.

Выводы

Конструкция SAPPHIRE NITRO+ Radeon RX Vega 56 LE рассчитана на агрессивный разгон графического процессора Vega 10. Благодаря большому резерву мощности и преобразователю напряжения с тремя разъемами питания графический процессор на плате SAPPHIRE разгоняется до частот, которые и не снились референсным образцам Vega 56, а беспрецедентно крупная система охлаждения справляется с тепловыделением вплоть до 3–4 сотен Вт. Единственное, чего здесь не хватает, — это возможности увеличить напряжение питания GPU, хотя при столь высоком энергопотреблении даже без программного вольтмода его появление вряд ли откроет новую страницу в разгоне Vega.

Если же не заниматься оверклокингом (что, право же, грешно при возможностях этого ускорителя), то увеличенный резерв мощности, который видеокарте дает оверклокерская копия BIOS, обеспечивает лишь символический прирост быстродействия по сравнению с референсной Radeon RX Vega 56, но достаточный для того, чтобы уравнять счет с GeForce GTX 1070 Ti. Но при этом у SAPPHIRE NITRO+ Radeon RX Vega 56 LE не отнять того, что ее система охлаждения весьма эффективна и, как следствие, тихо работает при стандартной нагрузке, и видеокарта попросту чрезвычайно эффектно выглядит за счет своих габаритов и разноцветной LED-подсветки.
