Обзор помп Heto QD-2800, QD-3200 и QD-3800

⇣ Содержание

 Heto

В данной статье мы рассмотрим некоторых представителей линейки помп Heto, проведем экспресс-тестирование помп на соответствие заявленным характеристикам, проиллюстрируем процесс переделки погружной помпы во внешнюю, а также поразмышляем о влиянии геометрии крыльчатки на эксплуатационные характеристики помпы.

1. Откуда у Heto "растут ноги"?
2. QD-3200 – вращающаяся камера, преимущество или недостаток?
3. QD-2800 – малютка, которую не слышно
4. QD-3800 – старший брат, но не глава семейства
5. Процесс переделки погружной помпы во внешнюю
6. Экспресс-тестирование, или почем китайский литр в час?
7. Серия помп Heto PF – клоны самих себя?
8. Геометрия крыльчатки, как выбрать подходящую помпу для СВО?
9. Выводы

1. Откуда у Heto "растут ноги"?

Торговая марка Heto принадлежит компании Hengtong Aquarium Co., Ltd., которая находится в Китае. Видимо, название бренда образовалось от удаления букв «ng» из слова Hengtong. Эта компания производит всю линейку продуктов для аквариумов. Продукция данной компании продается в более чем 10 странах по всему миру. Ранее об этой компании в России почти ничего не было слышно, в отличие от многих других. Также скудно количество интернет-обзоров, позволяющих сформировать первое представление о продукции этой компании.

Для человека, который когда-либо интересовался продукцией мировых брендов для создания СВО, не составит труда подметить в помпах Heto знакомые черты. Эти знакомые черты принадлежат продукции известного итальянского бренда Hydor, чьи помпы  поставляются, например, с СВО WaterChill от фирмы Asetek. Сходство не ограничивается деталями, это китайские копии итальянских помп (даже иллюстрации на упаковках идентичны).


 x800 и Hydor Seltz
Внешний вид помп Heto серии x800 и Hydor Seltz!

Нельзя узнать истинные характеристики помп, не протестировав их. На упаковке мы обнаруживаем одни данные, на помпе зачастую написаны абсолютно другие, а на сайте производителя совершенно иные, противоречащие и тем, и другим. Только имея на руках результаты тестов, мы разобрались, что например параметр «высота столба» следует смотреть по данным сайта, а к производительности в л/ч ближе всего были цифры на корпусе продукта. А «энергопотребление» так вообще шокирует своим разбросом.

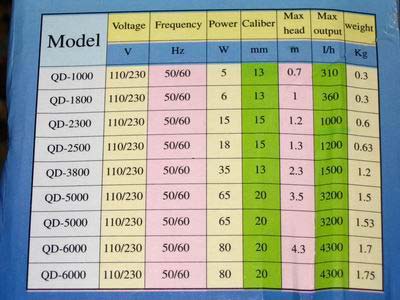

 Перечень характеристик помп

Перечень характеристик помп, приведенный на упаковке одной из них (QD-3800) Угадайте, сколько из перечисленных марок действительно существует? Мы нашли упоминания только о трех. Причем две помпы из принимающих сегодня участие в тестировании вообще никак не отражены в этом перечне.

К счастью, отсутствие достоверных характеристик – это чуть ли не единственный существенный недостаток помп Heto. Именно этот недостаток мы и попытаемся хотя бы частично сегодня устранить. Есть еще небольшой недостаток помп Heto, который, возможно, напрямую к ним отнести нельзя: все помпы (около 10 штук) что были у нас в руках, поступили в развалившихся коробках. Возможно, это вина тех магазинов, в которых мы их обнаружили (2 магазина).

Продуктовые линейки различных компаний достаточно схожи. Вы можете найти аналогичные по конструкции и характеристикам помпы у разных фирм. По конструкции наиболее характерны два вида помп: с вращающимся штуцером (рабочей камерой) и с не вращающимися штуцерами (рабочая камера находится внутри помпы и закрывается герметичным кольцом). Сегодня у нас в обзоре присутствует один представитель первой группы (QD-3200) с вращающейся камерой, и два представителя второй (QD-2800 и QD-3800). Все эти помпы отнесены производителем к погружным, то есть работающим только помещенными в воду.

Существует также серия фонтанных помп Heto PF-xxxx, которые также очень похожи на серию QD-xxxx, но имеют немного другой способ герметизации, качество которой нам пока неизвестна.

2. QD-3200 – вращающаяся камера, преимущество или недостаток?

Помпа QD-3200 имеет наиболее примечательный дизайн из всех трех помп сегодняшнего тестирования. Этот дизайн характерен для всей линейки QD-x200. Эта помпа не является ни младшей, ни старшей моделью линейки. К сожалению, ничего конкретнее про линейку QD-x200 сказать невозможно, из-за упомянутого разброда характеристик, но существуют еще модели QD-2200 и QD-4200.


 Heto QD-3200
Внешний вид помпы Heto QD-3200 на сайте производителя

В отличие от серии QD-x800, где приведена одна и та же иллюстрация, но с разным масштабом, помпы серии QD-x200 имеют «свои» фотографии.


 QD-x200

Упаковка не содержала каких-либо вкладышей (как у всех помп Heto, с которыми мы столкнулись), видимо производитель посчитал, что все, что пользователю необходимо, он сможет узнать из информации на коробке. А может именно «инструкции по эксплуатации» содержат ту жизненно необходимую информацию о реальных характеристиках продукта? Хотя что-то нам подсказывает, что инструкция дала бы просто еще один вариант (уже четвертый) возможных цифр. Обратите внимание на логотип Heto с рыбкой на иллюстрации и сравните с тем, что в начале статьи. Видимо у Heto неопределенность с характеристиками продуктов распространяется даже на логотип компании.

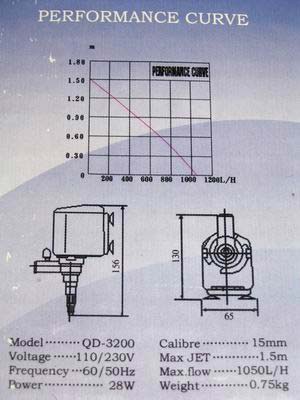

 QD-3200

Характеристики QD-3200, приведенные на упаковке. P-Q кривая изображена прямой линией, хотя обычно она имеет более выпуклую форму

Подобная информативность заслуживает похвалы. Присутствуют и габаритные характеристики, и P-Q кривая («подъем-расход»), а также вес, диаметр штуцера (калибр) и энергопотребление. Что ж, давайте взглянем на информацию, написанную на самой помпе.


 QD-3200

Наклейка на помпе "солидарна" с информацией, приведенной на упаковке. Давайте проверим, есть ли «консенсус» с данными на сайте производителя?

В разделе "погружные помпы", среди многих данных, мы находим Q-P кривую для Heto QD-3200. К сожалению, качество иллюстрации довольно низкое, но по соседству приведена очень интересная табличка:

Model  QD-3200 Calibre 15mm
Voltage 220-230V Max lift 1.5m
Frequency 50Hz Max flow  1500L/H
Power 34W Weight 0.80kg

Итак, сайт производителя позволяет нам увидеть следующее: пока помпа ехала в Россию, она «похудела» в части производительности на 450 л/ч (почти на треть своих заявленных характеристик, параметр Hmax остался нетронутым), «потолстела» в части веса на 50 грамм, и стала более прожорливой (на 6 Вт, или почти на 22%). Стоит ли упоминать, что и эти характеристики не окончательные и их следует проверять «в живую»? Под калибром тоже понимается непонятно что, так как выходной штуцер у помпы сечением далеко не 15 мм, а около 10мм.

Давайте теперь взглянем на обладательницу этих характеристик:


 QD-3200

Подобным образом выглядит вся линейка QD-x200 и QD-x200G, последняя продается с фильтром в комплекте. Корпус сделан добротно, швы не скрипят при сильном надавливании. Накладная рабочая камера со штуцером вставляется в специальные пазы, что позволяет ориентировать штуцер в любую сторону в вертикальной плоскости. Можно направить его вниз вдоль корпуса, таким образом сэкономить на размерах расширительного бачка. Это кажется безусловным плюсом, но наше тестирование выявило также и недостатки подобной конструкции, о которых вы прочтете в соответствующем разделе. Также помпу подобной конструкции гораздо сложнее переделать во внешнюю, поэтому в участниках процесса переделки сегодня QD-3200 не числится.


 QD-3200

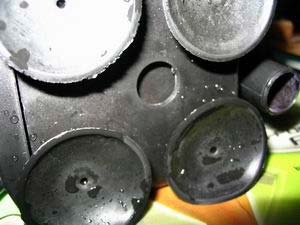

На дне помпы расположены 4 большие присоски из достаточно мягкой резины, что обязательно скажется на ее вибрационном шуме (предполагается, что в худшую сторону). Обратите внимание на небольшую впадинку в центре дна помпы. На самом деле это отверстие, в которое затекает вода. Это еще больше затрудняет процесс переделки помпы во внешнюю, поэтому QD-3200 можно назвать непригодной для этой процедуры. Штуцер на иллюстрации как раз направлен вниз.


 QD-3200

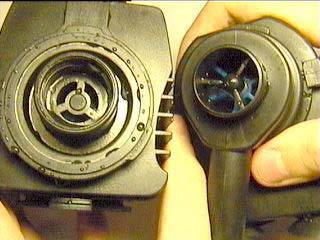

Всасывающий штуцер у QD-3200 (справа) не имеет резкого сужения, по сравнению с серией QD-x800 (слева QD-3800). Это теоретически должно благоприятно сказаться на уменьшении общего гидросопротивления контура.


 Всасывающий штуцер

Место размещения ротора имеет небольшой желобок на всю глубину.  Неизвестно зачем сделан этот желобок, но есть одно предположение: при тестировании автору много раз приходилось заменять помпы в контуре СВО, когда проверялась их шумность. При появлении шума помпа сразу же отключалась и тут же разбиралась. И вот при очередном разборе помпы QD-3800 автор извлек крыльчатку и взялся за магнит...

В тот же миг крыльчатка упала на пол, оставив ожог на пальце. Следует отметить отдельно, что прошло около 8 секунд с момента отключения помпы из розетки и «падения» крыльчатки на пол. Половину этого времени помпа пробыла в воде, и все равно температуры хватило, чтобы оставить ожог. Возможно, этот желобок у QD-3200 служит для того, чтобы нагретая вода из области вращения магнита беспрепятственно удалялась. Кстати, вал изготовлен из нержавеющей стали, что является положительным моментом. Крыльчатка зафиксирована изначально, то есть никакого люфта не имеет.


 QD-3200

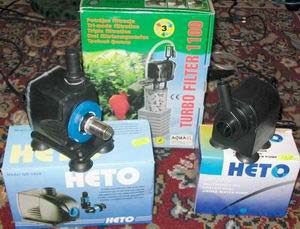

Эта фотография позволяет сравнить размеры помп и упаковок в сравнении с польской помпой AquaEL Turbofilter 1100 – подобная помпа присутствовала во всех магазинах. В отличие от продукции Heto, AquEL имеет отличную красочную упаковку из толстого картона и инструкцию в комплекте, но по производительности она не соперник сегодняшним участникам. На фото слева – герметизированная Heto QD-3800, без лишних пластмассовых декораций.

На момент написания статьи стоимость помпы составляла порядка 450 рублей.

3. QD-2800 – малютка, которую не слышно

Помпа QD-2800, как и вся серия QD-x800, имеет дизайн, из-за которого родилось название данной статьи и из-за чего возникло непреодолимое желание ее протестировать. Да, черты Hydor угадываются даже в цветовом оформлении продукта. Наверное, конечному пользователю это должно быть все равно, ведь многие предпочли продукцию Ice Hammer и подобных, нежели родоначальника дизайна от Zalman. Главное, чтобы пользователь не столкнулся с такими недостатками, которые заставили бы пожалеть о сделанной покупке. Перейдем же к рассмотрению самой модели QD-2800:


 QD-2800

На сайте производителя на всю серию QD-x800 выделена одна картинка, которая кочует от модели к модели, немного изменяя свой размер. Эта иллюстрация принадлежит QD-2800, так как старшие модели имеют более габаритное основание с присосками.

Первое впечатление  - очень хорошее. Пластмассовые части не имели каких-либо дефектов производства (скрип швов, «заусенцы» и т.п.). Помпа закреплялась на платформе с присосками с небольшим усилием и совершенно не качалась в каком-либо направлении. На штуцерах и крышке для рабочей камеры имелись герметизирующие резиновые кольца, от которых, впрочем, не было никакого толку. Производитель говорит об этой помпе как о погружной. При погружении в воду из одной точки в шве начинали выходить пузырьки воздуха. При внимательном рассмотрении можно было заметить, что это не случайно, в том месте есть небольшая выемка в пластмассе. Помпы подобного типа наиболее легко переделываются во внешние, процесс переделки проиллюстрирован в соответствующей части данной статьи.


 QD-2800

На коробке также изображены основные характеристики помпы и P-Q кривая. Забавно то, что для некоторых помп в габаритные характеристики входит длина штуцеров, а для других нет.


 QD-2800

И снова мы обнаруживаем "солидарность" наклейки помпы с данными на коробке. Если не знать заявленные характеристики QD-3800, то можно не обратить особого внимания на данные. По сравнению же с QD-3800, эти цифры вызывают лишь усмешку. Не спешите смотреть раздел, посвященный QD-3800, лучше направимся на сайт производителя.

Вот это сюрприз! P-Q кривая для помпы QD-2800 на сайте производителя переводит помпу в совершенно иной класс, из мощных в умеренные. Давайте взглянем на поясняющую табличку:

Model  QD-2800  Calibre 12 mm
Voltage 220-230V  Max Head 1.3m
Frequency 50Hz  Max flow 1000L/H
Power 20W  Weight 0.90kg

Итак, помпа потеряла «мощь» почти по всем параметрам! Высота столба уменьшилась с 2 м до вполне обоснованных 1,3 м, расход при идеальных условиях снизился на 200 л/ч (почти 17%), энергопотребление снизилось до 20 Вт (почти на 29%). Утверждается, что помпа стала весить вполовину больше, это не так. Вес, скорее всего, остался неизменным. Стоит заметить, что автор сначала протестировал помпы и только потом отправился на сайт производителя. Именно поэтому, зная реальные цифры испытаний, наклейка на помпе и надписи на упаковке QD-2800 вызывают смех, а данные с сайта производителя – любопытство и интерес.


 QD-2800



 QD-2800

В комплекте прилагаются два штуцера с сечением 1/2 и 3/8 дюйма. Сама же помпа имеет резьбу 3/4 дюйма, что позволяет использовать стандартные штуцеры, продающиеся в любом сантехническом магазине. Несомненный плюс!

Рабочая камера закрывается специальной стенкой, которая имеет выемку для фиксирования ротора. Вал также как и у модели QD-3200 изготовлен из нержавеющей стали, а крыльчатка зафиксирована. Помпа производит очень приятное впечатление, особенно в работе.


 QD-2800

Помпа QD-2800 в сравнении с QD-3800 вызывает милую улыбку: старший брат ведет младшего в школу. Как увидим далее, QD-2800 – это половина QD-3800 во всех смыслах. Цена QD-2800 привлекательна и составляла на момент написания статьи 400 рублей.

4. QD-3800 – старший брат, но не глава семейства

QD-3800, как и QD-2800, уже фигурировала в материалах сайта. Благодаря ей автору удалось собрать эффективную и бесшумную СВО, о которой можно прочитать тут.


 QD-3800



 QD-3800

Помимо заявленных характеристик помпы на коробке ничего обнаружено не было. Зато на месте P-Q кривой и габаритных характеристик красовались пестрые картинки... с сайта Hydor!

Забавнее то, что на упаковке нет ни единого слова на китайском языке. Зато первым в списке – итальянский и только потом английский. Может Heto – это дешевый бренд от Hydor, которая основала свое производство в Китае? Что ж, отменное качество помп Heto (по сравнению с другими китайскими представителями) очень располагает к подобным мыслям. Однако воздушные замки разрушаются от одного только упоминания об официальном сайте Heto, такого солидные предприниматели не позволили бы себе никогда.

Раз габаритные характеристики упаковка умалчивает, обратимся к сайту изготовителя. Почему-то решено было привести высоту со штуцером для этой модели. Да... так, наверное, удобней сравнивать с другими помпами в линейке – цифры больше.


 QD-3800

Наклейка на помпе противоречит данным с упаковки. Расход в идеальных условиях уменьшился на 500 л/ч (на треть) до 1000 л/ч. Другие характеристики не пострадали. Помпа весит около 1,2 кг, что вдвое больше QD-2800.

P-Q кривая на сайте производителя сообщает нам, что помпа QD-3800 скорее легкоатлет, чем тяжеловесный штангист. Параметр столба уменьшен на 15% до 2 м, расход же вернули на отметку 1500 л/ч, как и гласила упаковка.

Model QD-3800  Calibre 12mm
Voltage 220-230V  Max head 2m
Frequency 50Hz  Max flow 1500L/H
Power 50W  Weight 1.20kg

Еще более повергает в шок возросший "аппетит" помпы, он увеличился до 50 Вт, то есть почти на 43%. Аналог от Hydor - это Seltz! L30, которая имеет энергопотребление ближе к 30 Вт, нежели к 50 Вт. QD-3800 не является старшей помпой в линейке, есть еще QD-5800 и QD-6800 – вот их характеристики действительно вызывают шок и трепет.


 QD-3800

QD-3800 является самой большой помпой сегодняшнего тестирования. Однако если снять всю декоративную (в ценностях СВО) мишуру, то визуально она станет меньше почти на половину.


 QD-3800

Комплект поставки QD-3800 идентичен QD-2800, и вообще все сказанное про QD-2800 можно смело относить и к этой модели. При погружении в воду помпа также пустила струйку пузырьков из одной точки. Вал также изготовлен из нержавеющей стали. А вот с крыльчаткой не так все гладко. Дело в том, что у нас были две представительницы QD-3800. Одна из них имела люфт крыльчатки почти в полный оборот, другая же напротив не имела  никакого люфта. Хоть для создателя своей собственной СВО это не так важно, отличие в характеристиках двух фактически одинаковых помп не может сказаться положительно на репутации Heto. Приведение различных характеристик можно стерпеть, но конструктивные различия – никогда. Это огромный минус производителю.


 QD-3800

Как видите, «обжигательница пальцев» не имеет каких-либо желобков вдоль ротора, в отличие от QD-3200 (помпа QD-5800 имеет желобок, который находится «под» ротором). С тех пор помпа эксплуатируется в немного наклоненном состоянии (приподнят всасывающий штуцер).

Итак, как мы уже обсудили, инцидент с обожженными пальцами произошел в процессе поиска источника шума, который то появлялся, то исчезал. Но помпа имеет конструкцию даже надежнее воздушных вентиляторов (меньше механических частей), откуда же шум? Ответ скоро нашелся:


 металлические колечки

Вот они – виновники нарушения режима полной тишины

Эти металлические колечки периодически ходили вдоль вала и бились о ротор, весело позвякивая. Их веселье было незамедлительно прекращено и колечки были удалены из помпы. Не тут то было. Появился странный звук от трения ротора об резиновые фиксаторы вала. Приклейка колечек к ротору не помогла, все еще что-то шумело. Оставалось последнее – приклеить колечки к фиксирующим резинкам. Это и спасло автора от полного разочарования в возможности создания бесшумной СВО.

Отдельно хочется упомянуть такую характеристику QD-3800 как вес. Нет, ВЕС! Помпа весит 1,2 кг – параметр не может не внушать доверие. На фоне остальных китайских помп с подобными заявленными характеристиками (небольшими габаритами с весом до 300 граммов) она, несомненно, привлечет ваше внимание. Вспомните QD-2800 с ее почти аналогичными данными на корпусной наклейке, она свободно помещается на ладони (без лишних пластиковых элементов). Цена QD-3800 на момент написания статьи составляла  600 рублей.

5. Процесс переделки погружной помпы во внешнюю

Неискушенный в делах СВО читатель наверно задается вопросом - «зачем переделывать погружную помпу во внешнюю»? Решение принимается сугубо индивидуально, так как использование и  погружной и внешней помпы имеет свои достоинства и недостатки. Подробнее о них вы можете прочитать здесь. Есть еще одна особенность использования внешней помпы – она позволяет создать СВО без использования расширительного бачка (в общепринятом смысле). Вскоре мы планируем представить на суд общественности руководство по созданию подобной системы, где будут подробно описаны все достоинства и недостатки создания и эксплуатации «безбачковой» СВО. Но для этого необходима помпа, способная работать в качестве внешней.

Почти каждую помпу можно переделать во внешнюю. Легче всего этой процедуре поддаются помпы, всасывающие воду по штуцеру. Существуют помпы, которые всасывают воду через отверстия на корпусе. Единственное решение в таком случае это изготовление бачка в размер помпы, как вы понимаете – не лучшее решение.

При герметизации применялся термопистолет и автогерметик «Казанский силикон». Идея проста – нужно проклеить швы термоклеем и промазать крышку камеры с герметиком. Штуцеры также следует прикрутить через герметик.


 Процесс переделки

Швы крышки камеры помпы QD-2800 промазываются герметиком и закрываются голубым прижимным кольцом. Не следует заклеивать камеру «намертво» клеем. Возможно, вам придется еще не раз разбирать помпу (фиксация крыльчатки, ее замена, фиксация колец, чистка и т.п.).


 Процесс переделки

Далее вооружаемся термопистолетом и ищем основание провода. У модели QD-2800 оно чем-то уже залито, на других моделях такого не наблюдалось.


 Процесс переделки

Хоть отверстие и залито, оно вполне может пропускать воду внутрь корпуса помпы. Все равно герметизируем.


 Процесс переделки

 Процесс переделки

Далее наносим тонкий слой клея по шву и водим по нему горячим носиком термопистолета. Это необходимо, чтобы клей лучше «схватился» за поверхность. При попадании капли клея на холодную поверхность на грани соприкосновения сразу появляется пленка остывшего клея. Из-за ее неоднородности по всей длине шва возникает риск неудачи герметизации.


 Процесс переделки



 Процесс переделки

После промазывания шва и его прогрева носиком термопистолета можно начинать окончательное нанесение клея. Заметьте, на иллюстрации клей еще не остыл и поэтому прозрачный. Пора переходить к тестированию.


 Процесс переделки. QD-3800
QD-3800 после первой попытки герметизации

Точка, требующая герметизации, обнаруживается относительно просто: если это шов – появятся капли воды; если это всасывающий штуцер – сразу появится свист воздуха; если это второй штуцер – струйку воды вы не пропустите.

6. Экспресс-тестирование, почем китайский литр в час?

Вот мы и добрались до момента истины. Мы уже видели, какие характеристики приводит производитель для своих помп на сайте. Мы видели цифры на упаковках. В конце концов, мы прочли наклейки на самих помпах. Какой же винегрет характеристик мы имеем! Сейчас мы проверим, можно ли верить хоть каким-то данным!

Тестирование проводилось для всех помп в единых условиях (если не оговорено отдельно). Всасывающие штуцеры были удалены, у кого это было возможно. Для моделей QD-2800 и QD-3800 был установлен выходной штуцер сечением 1/2 дюйма. При замере производительности в л/ч использовался шланг сечением 13 мм и длиной 20 см. Замер расхода осуществлялся с помощью часов с секундной стрелкой и трехлитровой банки. Помпа, шланг и край банки находились на одном уровне. Для каждой помпы тестирование проводилось 3 раза.

Для тестирования параметра «максимальная высота подъема» использовались аналогичные условия, длина шланга 2,2 метра. Давайте же перейдем непосредственно к результатам теста:

Характеристики с QD-3200 QD-2800 QD-3800
Hmax, м Qmax, л/ч Hmax, м Qmax, л/ч Hmax, м Qmax, л/ч
Сайт производителя 1,5 1500 1,3 1000 2 1500
Упаковка 1,5 1050 2 1200 2,3 1500
Наклейка на помпе 1,5 1050 2 1200 2,3 1000
Испытания 1,33*-1,5 720* 1 580 2 820
*камера не прижималась

Как видите, наиболее близкие показатели для QD-3800 и QD-3200 были приведены на наклейке помпы. Для QD-3800 нужно символически уменьшить данные с наклейки на 15% - это хороший показатель. Обычно для китайской продукции необходимо «дисконтировать» на большее число, иногда до 50%. Это и случилось с QD-2800, если опять же обратить внимание на наклейку на помпе. Эта помпа – "половинка" от QD-3800 не только по показателю Hmax, но и по шуму – отсутствует какой-либо шум кавитации из рабочей камеры. QD-2800 показала Hmax 125 см, при использовании шланга с сечением в 10 мм, и 130 - 135 см  - с 9 мм шлангом.

Если же взглянуть на данные с сайта производителя, то можно заметить, что параметр Hmax приведен достаточно правдиво. С производительностью же в литрах в час – полный кошмар, двукратное превышение не к чести продукта.

Как можно определить возможности помпы прямо в магазине, если вам позволяют ее включить в воде, но шланг по понятным причинам не предлагают? Чтобы как-то визуализировать результаты тестирования в удобной форме, решено было привести «фонтанчики» помп:


 тестирование

Помпы были установлены в тазик. Уровень воды полностью покрывал помпы и был ограничен высотой штуцера меньшей помпы. На фото QD-2800 (слева) и QD-3800.


 Тестирование. QD-2800 и QD-3800

Подключаем питание - какая красота! Штуцеры установлены сечением 1/2 дюйма, поэтому фонтанчик у QD-3800 около 30 см. Отчетливо видно, что фонтанчик у QD-2800 вполовину меньше. Не советуем тестировать в магазине фонтанчики с меньшим штуцером, иначе он вырастет до 70 см в случае QD-3800.


 Тестирование

Другой ракурс позволяет увидеть сравнение фонтанчиков по-новому


 Тестирование

"Безумная" QD-3200 заставила использовать душ для добавления воды в тазик. В процессе тестирования автор промок до нитки, поэтому подобную помпу в магазине включать не следует. Если кого-то смущает высота струи у QD-3800 (справа), то напомним, что штуцер у QD-3200 меньшего сечения, поэтому ее фонтанчик выше.


 Тестирование

А теперь позвольте нам немного вернуться к вопросу недостатка вращающейся камеры. В процессе тестирования помпы QD-3200 на Hmax были замечены радиально расходящиеся волны по поверхности воды в тазике. После небольшого уменьшения уровня воды были замечены водяные струйки, бьющиеся из-под шва вращающейся камеры – непростительные непроизводительные потери! В таких условиях помпа подняла воду на 133 см в шланге сечением 13мм. При сильном прижимании камеры к корпусу столб увеличивался до 150 см. Вот так, на ровном месте потеря в давлении под почти 12%. Поэтому рекомендуется герметизировать и уплотнять соединение камеры и помпы перед эксплуатацией.


 Тестирование

На данной фотографии давление на камеру не оказывается, пальцами только блокируется доступ воздуха в камеру. Вы можете видеть, что струйки бьются со всех сторон, наверняка и снизу, но это проверить очень сложно. Вывод напрашивается один - вращающаяся камера помпы скорее зло, чем преимущество. По крайней мере, это касается QD-3200.

7. Серия помп Heto PF – клоны самих себя?

Существует еще одна серия помп Heto, которая заслуживает упоминания. Это серия фонтанных помп PF. Очень странно, но на сайте производителя о ней ничего не сказано, хотя на коробках нанесен новый логотип Heto. Не будем томить читателя и сразу скажем, что это все те же помпы серии QD, только с крыльчаткой другого цвета, немного другим способом фиксации крышки камеры, другим пластиковым «обвесом». Ах да, и другими наклейками с характеристиками на помпах.


 Heto PF
Коробки двух серий в сравнении. Серия PF имеет более красочное оформление

 Heto PF

Как видите, серия PF имеет другой способ прижатия крышки камеры. В серии QD этим целям служит специальный фиксатор (на фото голубого цвета).


 Heto QD

Данные на помпах похожи на приведенные значения для серии QD на сайте производителя, но от этого "винегрет" цифр никуда не пропадает. Мы все еще не знаем, какому источнику верить, особенно по параметру «энергопотребление».


 параметр энергопотреблениz

Помпа PF-1500 является «аналогом» QD-3800, в то время как PF-1000 копирует характеристики QD-2800. Полученные в экспресс-тесте помп серии PF данные это подтверждают.


 PF-1500
Фонтанчик помпы PF-1500 полностью идентичен помпе QD-3800

Итак, если вам попадется серия PF, не стесняйтесь незнакомого названия, это все та же QD, только под другой вывеской. Скорее всего, она имеет все те же достоинства и недостатки, что и серия QD.

8. Геометрия крыльчатки, как выбрать подходящую помпу для СВО?

В процессе тестирования мы обратили внимание, что помпы имеют непохожие друг на друга крыльчатки - не только разного диаметра, но и с разной толщиной. Конечно, производительность помпы зависит не только от конструктивных особенностей крыльчатки, но и от мотора. Но разумно предположить, что мотор и крыльчатка подбираются в соответствие друг другу. Тогда взглянув на крыльчатку (соответственно и на возможности мотора), мы сможем предугадать, для чего предназначена помпа – для обеспечения большого расхода, или же для создания давления. Возможно, специалист посчитает эти суждения упрощенными, однако, для кое-каких эмпирических выводов этого достаточно.

Если мы возьмем для сравнения QD-3200 и QD-2800, мы увидим, что первая по производительности отличается от второй примерно на одинаковую величину. Hmax 133 против 100, и Qmax 720 против 580. Но в сравнении с помпой QD-3800 о пропорции такого сказать нельзя. Hmax 200 против 100, и Qmax 820 против 580. Модель QD-3800 явно получила прирост в пользу развиваемого давления. Возможно, геометрия крыльчатки позволит нам пролить свет на этот вопрос. Давайте же взглянем на ее различия этих помп:


 Крыльчатка помпы

Крыльчатка помпы QD-2800 имеет размах лопастей 32 мм, ширина лопасти 5мм


 Крыльчатка помпы

Крыльчатка помпы QD-3800 немногим отличается от QD-2800...


 Крыльчатка помпы


 Крыльчатка помпы

...имеет ту же толщину 5 мм, но больший размах лопастей – 38 мм


 Крыльчатка помпы


 Крыльчатка помпы


 Крыльчатка помпы

У помпы QD-3200 конструкция крыльчатки немного другая - толщина лопастей 7 мм, размах  - 34 мм. Если взять за основу геометрию и результаты QD-2800, то у QD-3200 прирост получили скорее за счет увеличения лопастей в ширину, а у QD-3800 – за счет увеличения в длину. Площадь лопастей у QD-3200 больше, чем у QD-3800, однако именно последняя обеспечивает большее давление. Вспоминая наше допущение о соответствие мотора и крыльчатки, мы можем судить, что если помпа имеет большой размах крыльчатки, то ее мотор (как и сама помпа) рассчитана больше на обеспечение высокого давления, нежели расхода (хотя эти параметры в реальной системе связаны между собой). Чем больше размах крыльчатки, тем больше ускорение на ее концах. Видимо, именно эту большую скорость воды стенки камеры трансформируют в большее давление.

В итоге можно заключить, что чем больше размер крыльчатки (в первую очередь, ее размах), количество лопастей – тем выше будет развиваемое помпой давление, а значит тем лучше она подходит для условий СВО (в большинстве случаев).


 Крыльчатка помпы

Напоследок взглянем на крыльчатку QD-5800 (слева) и PF-1000. Как можно заметить, утолщение в случае QD-5800 сделано именно на концах лопастей, так как ее первичная задача  - «фонтанировать», а не «гонять воду».

9. Выводы

Сегодня мы познакомились с помпами от китайской компании Heto. Эти помпы действительно являются хорошими продуктами, особенно это касается серии QD-x800. Что касается процесса герметизации, процедура эта бывает очень полезна, так как позволяет сэкономить не менее половины затрат на помпу, когда требуется именно помпа во внешнем исполнении.

По поводу влияния геометрии крыльчатки на производительность следует ориентироваться при выборе помпы, чтобы подобрать ту, которая может обеспечить наибольшее давление в контуре СВО. Хоть это не всегда является ключевым фактором работы системы, хорошая помпа с хорошим давлением еще никому не мешала.

QD-3200 - отличная помпа, если не знать, что существует серия QD и PF; работала достаточно тихо, вибрация была заметна из-за применения достаточно мягкой резины для присосок. Вращающаяся камера со штуцером оставляет некоторый простор для воплощения идей, но только если вы герметизируете щели между камерой и корпусом помпы. Нет резьбы для установки штуцеров разных сечений. Помпа обеспечивает неплохой расход и давление в системе, но все же это не лучший выбор среди линеек Heto.

QD-2800 – беда только в том, что все другие китайские помпы не дотягивают до ее уровня. Помпа просто шикарная - мала в размерах, экстремально тихая, обеспечивает хорошее давление для своих размеров, расхода будет достаточно для большинства СВО. Позволяет применять стандартные штуцеры с внешней резьбой 3/4 дюйма. После относительно несложной процедуры герметизации может работать в качестве внешней. Однако следует заметить, что, будучи установленной в контур относительно высокой сложности, она не смогла самостоятельно удалить из него весь воздух (из системы охлаждения HDD). Тем не менее, помпа QD-2800 рекомендуется нами к самому широкому применению, особенно в связи с ее относительно низкой ценой.

QD-3800 – заслуживает все эпитеты, высказанные в адрес QD-2800. Большие габариты, немного громче, но все же тише вентилятора, подключенного на 5 вольт. Отличительная черта – масса. Такая масса просто не может сильно вибрировать, несмотря на свои впечатляющие характеристики. Весь шум идет из рабочей камеры помпы, который легко гасится любыми препятствиями (например, стенкой корпуса). Также возможно применение стандартных штуцеров с резьбой 3/4 дюйма, и переделка во внешнюю. Если вы не стеснены в пространстве или имеете сложный контур с множеством ватерблоков,  QD-3800 будет отличным выбором.

Минус продукции Hengtong Aquarium - в неинформативных развалившихся упаковках, в отсутствии инструкций, в разброде заявленных характеристик, в их несоответствии результатам тестов.  Несмотря на все недостатки, общее сальдо значительно выше нулевой точки (особенно серия QD-x800). Именно с такими помпами следует начинать свое знакомство при создании самодельной СВО, они сэкономят начинающим много нервов и времени.

Что ж, осталось сравнить участников сегодняшнего обзора с их итальянскими «близнецами» от Hydor серии Seltz! Желаем Вам успехов в создании и совершенствовании Ваших СВО.

Автор выражает благодарность Сергею Конашкову aka qwerry за предоставленную информацию по помпам серии PF.
