Тестирование модулей памяти Corsair DDR2 TWIN2X1024-8000UL1

Развитие памяти стандарта DDR2 шло по точно такому же пути, что и DDR1. На первом этапе происходило насыщение рынка обычными модулями DDR2-400 и DDR2-533 c стандартными таймингами. Как и любая новинка, стоили такие модули гораздо дороже модулей DDR1 (как, в свое время, DDR стоила дороже SDR памяти). Соответственно разница в цене мешала многим пользователям переходить на новый вид памяти. Вторым препятствием, кроме цены, был незначительный прирост производительности (а в отдельных приложениях разница в скорости была в пользу DDR1). Соответственно, производители материнских плат предлагали продукты либо с одновременной поддержкой DDR2 и DDR1, либо вовсе ограничились DDR1.

Следующим этапом стал рост рабочих частот до DDR2-667. И приблизительно в это же самое время, на рынке стали появляться оверклокерские модули памяти "первого поколения". Они были способны работать на частотах 667Мгц и выше. Но подобные частоты достигались за счет увеличения таймингов работы, что негативно сказывалось на производительности. Точно такая же ситуация была с первыми оверклокерскими модулями DDR1.

И наконец, в 2005 году появились модули памяти "второго поколения" предназначенные для любителей разгона. Как и модули первого поколения они были способны работать на запредельных частотах (DDR2-1000 и выше), но основной упор при их разработке, был сделан на снижение задержек (т.е. таймингов). Типичным представителем таких модулей являются модули памяти Corsair DDR2 TWIN2X1024-8000UL1 на чипах Micron D9DQT (для модулей DDR1 подобные модули были основаны на чипах Samsung TCCD, например PC3200 DDR SDRAM Platinum rev2.0).

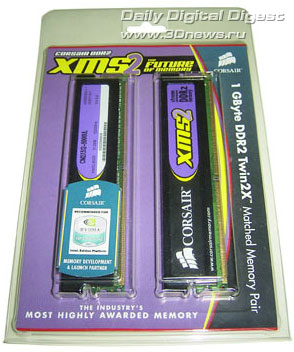

О самих модулях сказать практически нечего: упаковка такая же, как у других продуктов. На самих модулях установлены стандартные алюминиевые радиаторы.

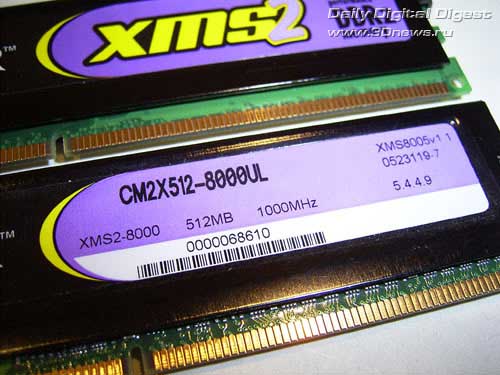

Единственный момент, который стоит отметить - надпись о максимальной рабочей частоте 1000Мгц с таймингами 5-4-9-4.

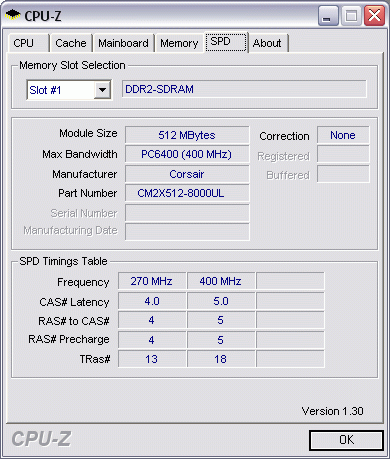

Утилита cpu-z выдает следующую информацию SPD:

Здесь стоит подчеркнуть несколько завышенные тайминги. Впрочем, подобным образом поступают многие производители модулей памяти, для обеспечения лучшей совместимости с различными материнскими платами.

Важный вопрос, который мы попытаемся выяснить это "каким образом лучше настроить работу памяти для получения наивысшей производительности". Можно также переформулировать вопрос - "Что лучше: низкие тайминги на стандартной частоте, или завышенные тайминги при сверхвысокой частоте". Предыдущие опыты по оптимизации памяти DDR1 (как для платформы AMD, так и для Intel) показали следующее: производительность системы в обеих случаях приблизительно одинаковая, и для каждой конкретной связки процессор+память+мат.плата наилучшие варианты могут быть различны. Впрочем, лично я предпочитаю низкие таймингами (даже если это требует асинхронной работы шин процессора и памяти).

Так вот, поскольку технологически память DDR2 отличается от DDR1 незначительно, мы можем ожидать сходных результатов при манипулировании частотами и таймингами. Естественно, перед тестами необходимо точно определить диапазон рабочих частот и таймингов. В качестве основы для тестовой системы мы выбрали материнскую плату Asus P5WD2 Premium, поскольку из всех доступных плат именно она имеет самые мощные функции для разгона памяти. Другой важный аргумент в пользу этой платы - именно на ней инженеры Corsair проводят тестирование модулей TWIN2X1024-8000UL1.

Однако, одна особенность биоса этой платы чуть было не помешала нашему тестированию. Особенность заключается в том, что на штатных частотах (200 и 266Мгц) материнская плата самостоятельно устанавливает максимальную частоту памяти (в нашем случае это 667Мгц) вне зависимости от соответствующего параметра в биосе. Подобная ситуация также наблюдается в небольшом диапазоне частот (200-220Мгц и 266-280Мгц). Из-за этого я даже отложил эту плату в сторону, и попробовал использовать плату Asus P5LD2 Deluxe (на чипсете i945P). Но и на ней, наблюдался подобная пляска с частотами. Идея попробовать чипсет nForce4 SLI Intel Edition была хороша, но тестовая плата Asus P5ND2-SLI Deluxe по прежнему не позволяет разгонять процессоры (даже на 1Мгц по шине). Самое печальное, что других плат кроме Asus, подходящих для разгона памяти у нас в тест-лабе не оказалось. Одни платы не имели других множителей частоты памяти, кроме DDR2-533 и DDR2-667; другие платы не обеспечивали регулировку напряжения Vmem выше 2.1В. Некоторые платы имели полный набор функций разгона, но разгонять память не позволяли (не только с модулями Corsair). В число последних входит плата Gigabyte 8I955X Royal на чипсете i955X.

Обычно, в таких случаях, помощь приходит от производителей второго эшелона, многие из которых ориентируют свои high-end платы на любителей разгона. Речь идет о таких компаниях как DFI, Abit и Epox. Но перечисленные производители испытывают сейчас различного рода трудности, и еще не предоставили на тестирование свои платы на чипсетах i945P и i955X.

Поэтому нам пришлось возвращаться к плате Asus P5WD2 и искать решение проблемы. Решение было найдено - при установке частоты FSB, достаточно было выйти из "проблемных" диапазонов (например 265Мгц или 281Мгц). Мы выбрали FSB = 265Мгц.

Итак, на этой частоте плата устанавливает следующие тайминги по SPD:

для частоты 530Мгц

и

для частоты 663Мгц

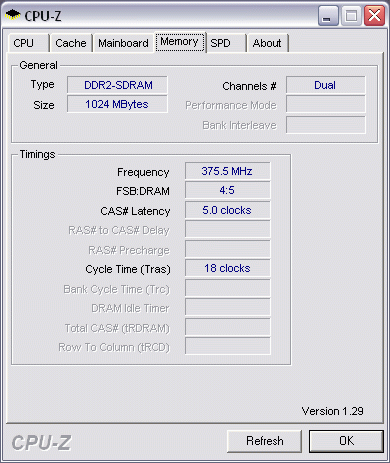

Далее мы начали повышать частоту работы памяти. Первый этап - частота DDR2-750.

Система работает стабильно; повышаем частоту до DDR2-884:

Одновременно я поднял напряжение Vmem до 2.0В. Система работает стабильно. Следующая планка - DDR2-1000 (т.е. заявленные производителем характеристики).

Все опять стабильно работает. Также проверяем работоспособность модулей на заявленных таймингах 5-4-9-4. Для этого повышаем напряжение Vmem до 2.2В, как этого требует производитель.

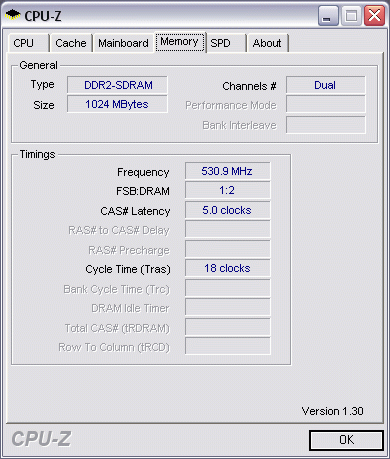

И снова никаких проблем со стабильностью. Естественно мы на этой частоте не остановились и пошли дальше. В конечном итоге, модули памяти заработали на частоте DDR2-1060 при напряжении Vmem=2.3В.

Великолепный результат!

Далее мы вернули частоту к штатной (DDR2-533) и принялись понижать тайминги. И были приятно удивлены тем, что модули памяти заработали на минимально возможных таймингах 3-2-5-2 !

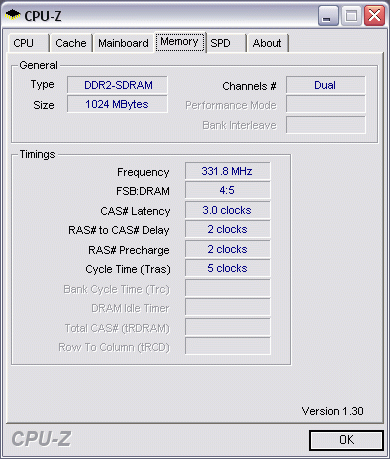

Следующий шаг - повышаем частоту до DDR2-667 (при этом тайминги остаются минимальными).

В этом случае система работала стабильно только при напряжении Vmem = 2.3В.

Самое время подвести первые итоги: модули памяти Corsair DDR2 TWIN2X1024-8000UL1 это наилучшие модули DDR2, которые побывали в нашей тестовой лаборатории. Их главной отличительной особенностью является универсальность: модулям под силу работать как на сверхвысоких частотах, так и на максимально низких таймингах. Подобные модули памяти позволяют оверклокеру сконцентрироваться на разгоне процессора, и при этом не быть ограниченным в настройках FSB со стороны памяти.

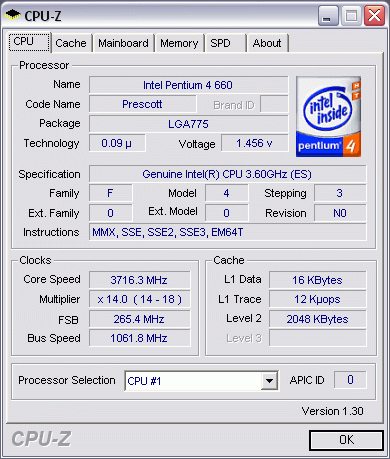

Теперь приступаем к тестированию. На стенде использовалось следующее комплектующие:

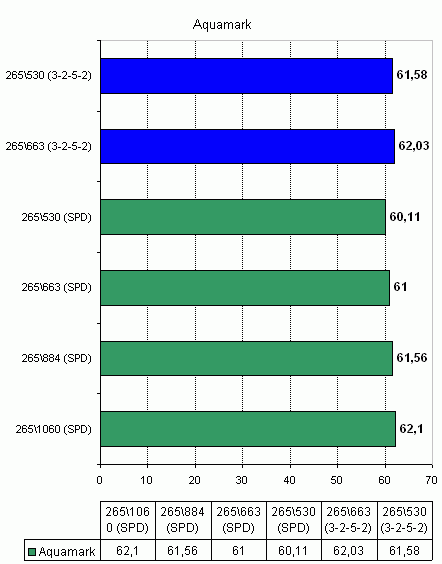

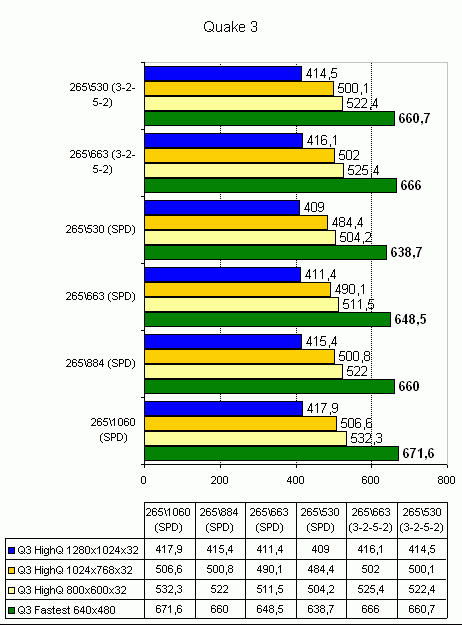

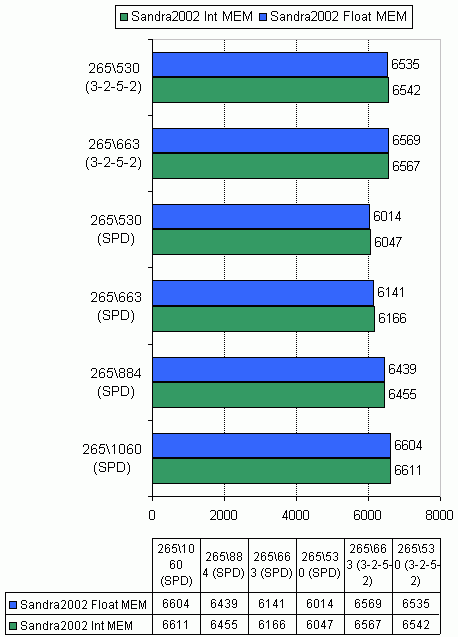

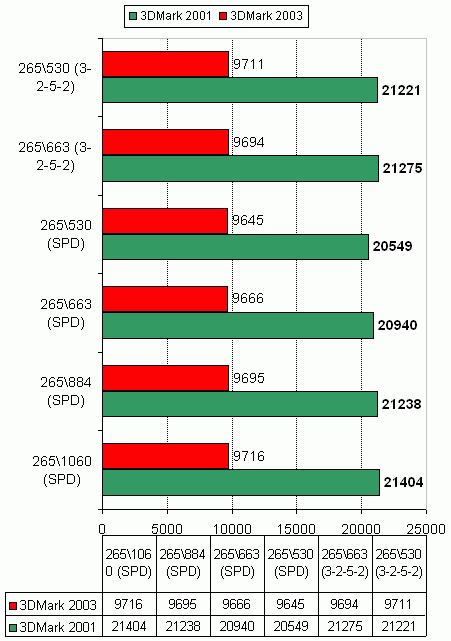

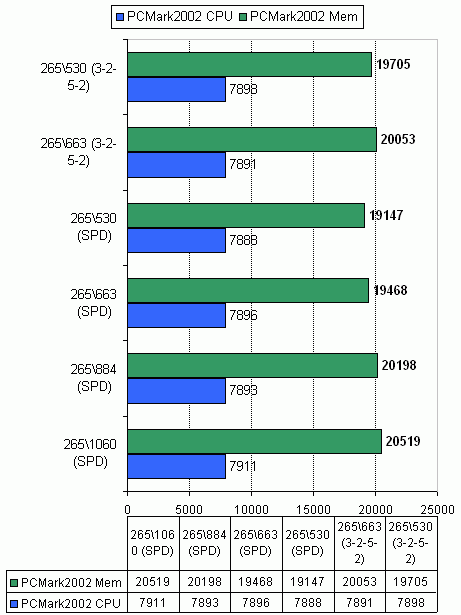

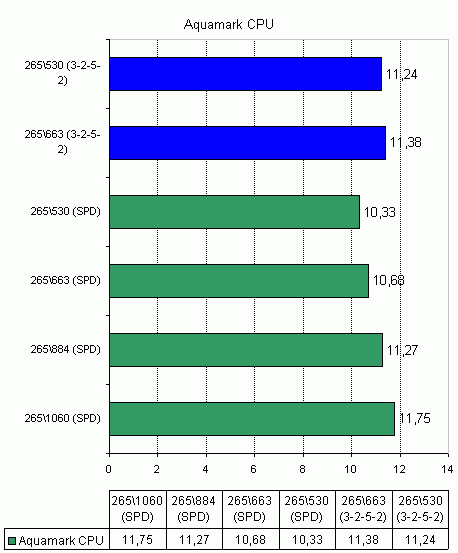

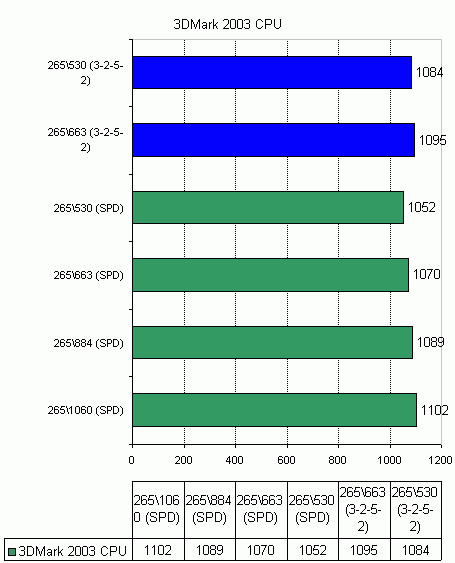

Производительность:

Кбсек. больше - лучше

Нетрудно заметить, что разница в производительности всех режимов минимальна, и для обычного пользователя - несущественная. Иными словами пользователь обычного компьютера с обычной память DDR2-667 получает приблизительно такую же производительность. Что касается разницы в скорости между режимами DDR2-667 с минимальными таймингами и DDR2-1060 с повышенными, то она вообще практически равна 0.

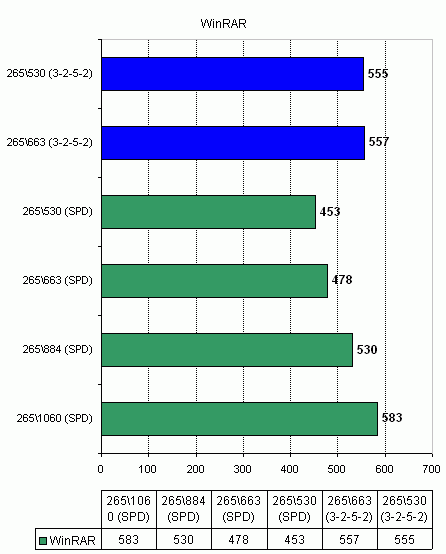

Впрочем, есть определенные приложения (как например WinRAR) в которых пропускная способность памяти и ее тайминги играют очень большую роль в плане производительности. Для подобных приложений качественная высокоскоростная память является обязательной.

С другой стороны, для оверклокера модули памяти Corsair DDR2 TWIN2X1024-8000UL1 дают широкие возможности для "тонкой" настройки системы. В частности становится доступным следующий вариант: синхронный режим работы процессора и памяти на частоте 266Мгц при минимальных таймингах. При этом стоит учесть, что практически любой процессор Pentium4 серии 6хх можно очень легко превратить в Extreme Edition 3.73 (путем понижения множителя до 14), и тем самым получить одну из самых быстродействующих систем на сегодняшний день. Кроме того, большинство процессоров на ядре Prescott2 без проблем преодолевают частоту 4Ггц (266х15).

Единственный неприятная особенность модулей памяти Corsair DDR2 TWIN2X1024-8000UL1, это их высокая цена. Если обычный кит из двух модулей DDR2-533 стоит порядка 100$, то стоимость комплекта Corsair превышает 300$. Насколько эта разница в цене является обоснованной нужно смотреть в каждом конкретном случае. Тут же стоит отметить, что на модули Corsair компания производитель предоставляет пожизненную гарантию (впрочем, в розничных магазинах она быстро превращается в 3-5 лет :).

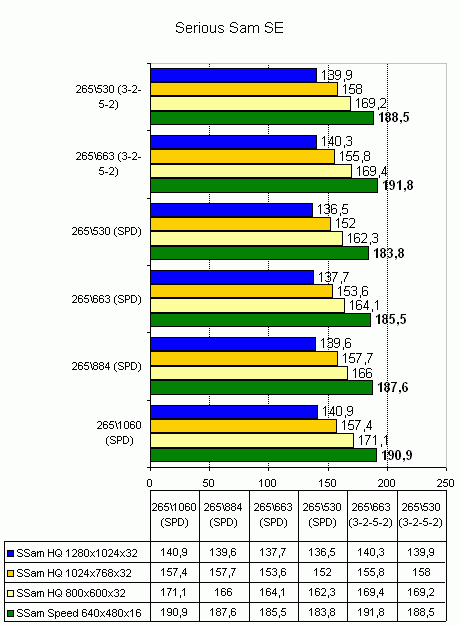

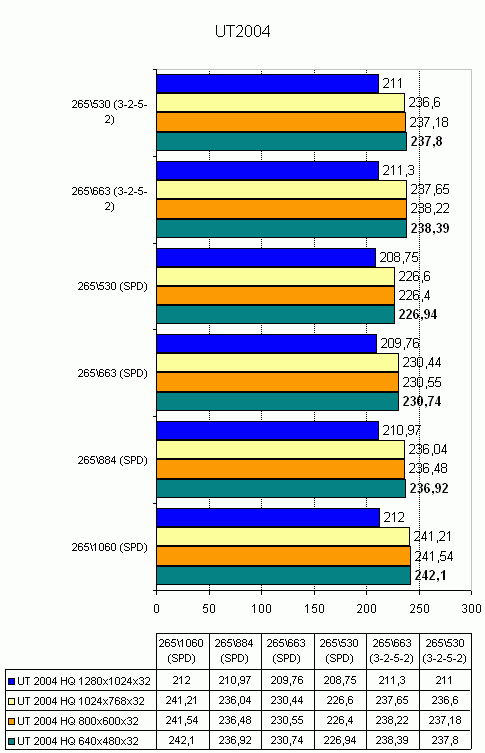

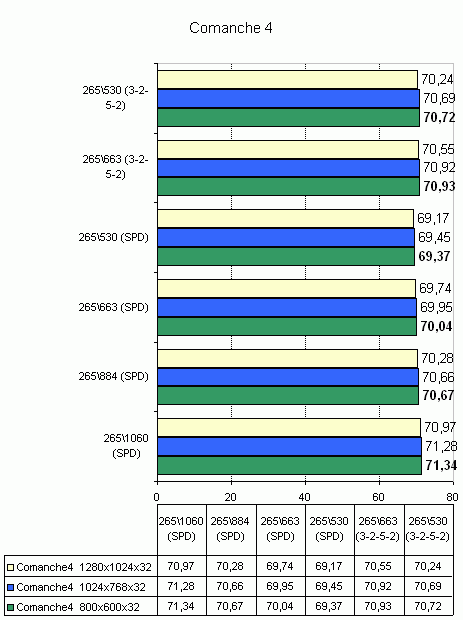

Также необходимо отметить то, что для игровой системы частота работы памяти и ее тайминги не играет никакой роли. Дело в том, что начиная с разрешения 1024х768 основная нагрузка ложится на видеокарту, и что бы заметить какую-либо разницу в скорости, у пользователя должна стоять high-end карта последнего поколения. На более слабых видеокартах разницы в скорости между предельными режимами работы памяти не будет.

И последнее - при покупке дорогой оверклокерской памяти (не только Corsair) нужно иметь ввиду, что различные материнские платы имеют разную степень совместимости с модулями памяти. Причем новые версии биосов могут как улучшить, так и ухудшить степень совместимости. Поэтому, один из главных советов при покупке дорогой памяти это наличие услуги "апгрейд" и "манибек" в магазине.
