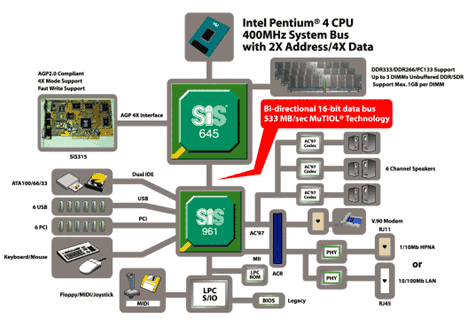

Теперь несколько слов о южном мосте. Да, южный мост есть. В случае с чипсетом SiS645 компания Sis отошла от прежней стратегии выпуска чипсетов в виде одной единственной микросхемы. Южный мост SiS 961 обеспечивает поддержку шести PCI Master устройств, дополнительных слотов расширения CNR/ACR. Кроме того есть поддержка AC’97 звука и 10/100MB Fast Ethernet сети.
Такой подход имеет как свои плюсы, так и минусы.
Несомненный плюс - это упрощение разработки чипсета. Для выпуска новой ревизии достаточно внести изменение только в северный мост, а не переделывать весь чипсет. И еще один момент. Производственные мощности Sis ориентированы на выпуск чипов по 0.18мкм техпроцессу. А производство такого сложного чипсета, как sis645, в виде одной микросхемы, повлек бы за собой значительные размеры микросхемы (и, как следствие, большее тепловыделение) и уменьшил бы процент выхода годных чипов (и, как следствие, удорожание чипсета, что для sis неприемлемо). Это подтвердилось при выпуске нового чипсета sis650. Инженеры Sis выпустили новый северный мост со встроенным видеоядром (Sis315), а производители материнских плат практически не переделывали дизайн PCB.
Минусы такого подхода ложатся на плечи производителей материнских плат, т.к. усложняется дизайн PCB.
Еще один минус - это ограничение пропускной способности между мостами. Для примера: у чипсета Sis735 (выполнен в виде одной микросхемы), благодаря шине MuTIOL (Multi-Threaded I/O Link), пропускная способность составляет 1.2 Гбайт/сек. В случае с чипсетом Sis645 используется та же шина MuTIOL, но пропускная способность в 2 раза меньше - 533Mbсек.
Спецификация чипсета
- Поддержка процессоров Pentium 4
- Процессорный разъем - Socket-423 и Socket-478
- Шина между мостами чипсета MuTIOL, 533 MBps
- Максимальный объем ОЗУ 3 GB PC2100 (или 2GB PC2700)
- Поддержка AGP 2.0 (AGP 4x)
- Поддержка частот памяти 100/133 MHz, тип DDR SDRAM (возможна поддержка SDR SDRAM)
- Поддержка частоты системной шины 400MHz
- Режимы IDE - 3366100
- Количество слотов PCI - 6
- Порты USB - 6
- Поддержка AC'97
- Дополнительные слоты расширения AMR/CNR
- 10/100MB Fast Ethernet и 1/10MB HomePNA 2.0
Итак, с чипсетом все понятно. Переходим к системной плате.
Спецификация ASUS P4S333
ASUS P4S333

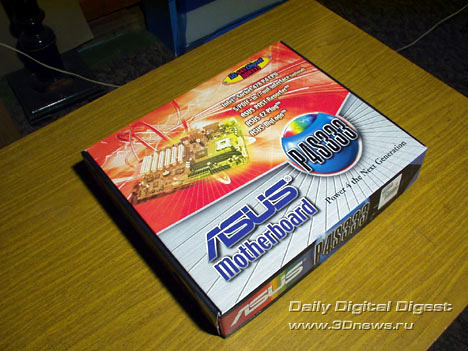

Коробка

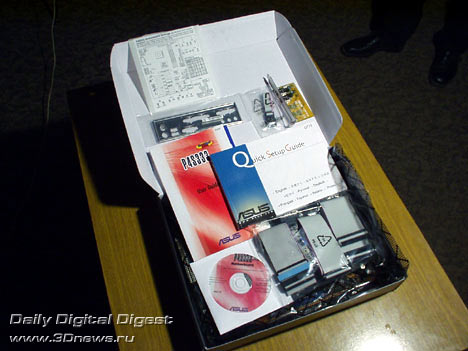

Комплектация:
- Материнская плата;
- CD диск с ПО и драйверами;
- ATA-66 шлейф, ATA-33 шлейф, FDD шлейф;
- Руководство пользователя + краткое описание платы;
- Планка с 2 дополнительными портами USB;
- Задняя панель для корпуса.

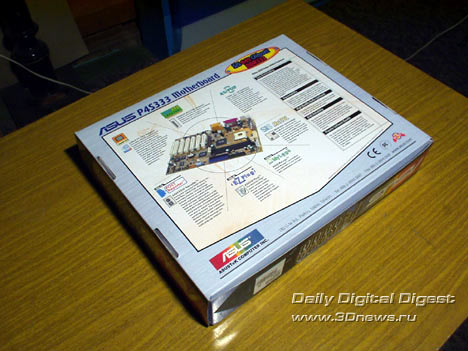

Красивая коробка с наименованием платы на верхней крышке и с подробным списком новационных технологий на нижней части.
В коробке не нашел планки с COM портом и пакетика с дополнительными перемычками. В комплекте также находились две наклейки. Одна полезная - табличка с описанием состояния dip-переключателей, которую можно наклеить во внутрь корпуса. Другая - менее полезная - логотип Asus на внешнюю часть корпуса.
Компакт диск, кроме драйверов, содержит большое количество интересных утилит: утилита для изменения логотипа при загрузке системы (технология MyLogo), AsusHotKey - программа для установки горячих клавиш, собственная утилита системного мониторинга Asus PCProbe, AsusUpdate - программа для автоматического обновления биос непосредственно из системы Windows (стоит заметить, что для этого необходимо прямое соединение с интернет, и, как я уже говорил ранее, такими утилитами стоит пользоваться только при установленной на плате дополнительной (резервной) микросхемы биос). Кроме того, на диске записаны программы PC-Cillin 2000, Adobe Acrobat Reader, Power Player SE 5.0 и VideoLive Mail 4.0. Хочется особо отметить утилиту Winbond Voice Edit, с помощью которой можно записать в биос собственные звуковые сообщение (формат файлов - wav) и, в случае какой-либо неисправности (например, не работает/не установлена видеокарта), мы услышим сообщение об этом на чистом русском языке).
Беря плату в руки

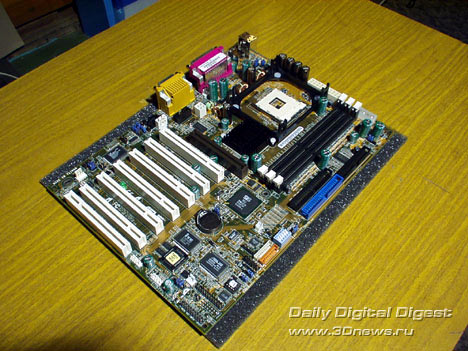

Плата имеет такие же размеры как и P4B, и выполненна на таком же желтом текстолите. Стоит отметить, что очень мало осталось компаний, выпускающих платы традиционного цвета. Это прежде всего Asus, Abit (основной цвет - желтый) и Epox (зеленый).
На первый взгляд плата как плата, ничего особенного. Интересные детали выплывают только при внимательном рассмотрении.
Вокруг сокета мы уж точно ничего нового не увидим, поэтому идем дальше.
Северный мост накрыт радиатором с обычным креплением. Вентилятора нет, впрочем, его нет и на других платах на чипсете Sis645. А это наводит на мысль, что тепловыделение у северного моста незначительное, даже в условиях разгона. Однако, при тестировании радиатор был весьма горячим на ощупь, впрочем, это никак не сказалось на стабильности работы. В конце концов вентилятор можно установить самому, правда, сделать это будет непросто, потому что ближайший разъем для подключения вентилятора зарезервирован для процессорного кулера, а еще один разъем находится в окружении разъемов питания и слотов DIMM.
А вот и первая интересная особенность - на плате установлен обычный 12-вольтовый разъем питания (как, например, у винчестера). В результате плата P4S333 не требует новых блоков питания с дополнительным 12-вольтовым кабелем, что означает отсутствие дополнительных затрат на замену корпуса. Этот нехитрый технический прием инженеры Asus назвали технологией Asus EZ Plug. Но самое интересное то, что система у меня заработала и без дополнительного 12V-го питания. Кстати, на плате есть и уже ставший стандартным квадратный 4-х пиновый разъем питания 12V. Он находится рядом с задней панелью.
Расположены разъемы питания почти идеально - с краю платы. Почему почти, да потому, что разъемы DIMM почти упираются в них, и устанавливать память неудобно. Впрочем, мешающие установке кабели - это не видеокарта, их можно просто отвести в сторону.
С другой стороны, разъемы DIMM расположены очень близко к AGP слоту, что также доставляет некоторые неудобства.
Поиск светодиода, сигнализирующего о наличии питания на слотах DIMM, оказался успешным. Он зеленого цвета и находится между 4 и 5 слотом PCI. Кстати, он указывает на наличие питания и на слотах PCI. Это особенно полезно, если его система находится в состоянии stand-by и пользователь хочет вставить/вынуть карту.
Продолжаем говорить о памяти. Как я уже упоминал при рассмотрении чипсета, платы на Sis645 позволяют использовать PC2700 память. Я использовал два модуля Samsung 128Mb, которые смогли работать на частоте 166Mhz только при установке CAS = 2.5. Вообще сертифицированная PC2700 память пока в наших магазинах не продается, поэтому приходится разгонять обычную PC2100. Максимально возможный объем памяти равняется 3Gb, в случае использования памяти стандарта PC2100 или 2GB при использовании PC2700.

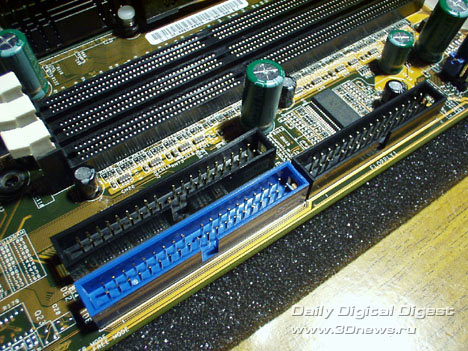

Разъемы для подключения IDE шлейфов находятся под слотами DIMM, рядом с ними расположен разъем для FDD шлейфа. В принципе, это наиболее оптимальное расположение. Единственное что хочется отметить, это несколько неудобный доступ к перемычке DDRVOL, ответственной за установку напряжения на памяти.
джампер DDRVOL -> синяя перемычка в верхнем правом углу фото
Кстати, отмечу, что по умолчанию установлено напряжение равное 2.5V. Т.е. в случае с платой P4S333 компания Asus не стала прибегать к трюку с завышением напряжения.

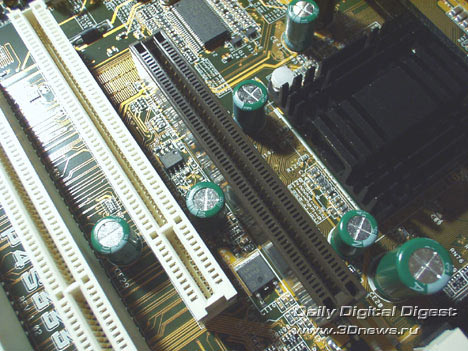

Что касается слота AGP, то он, в отличии от плат на чипсете Intel 845, позволяет устанавливать как 1.5-вольтовые, так и 3.3-вольтовые видеокарты. Напомню, что на системных платах, основанных на i845, можно использовать только AGP 4x видеокарты. Кстати, конкурент чипсета Sis645 - опальный чипсет от VIA P4X266(A) также позволяет использовать любые AGP видеокарты.
что касается различных защелок и фиксаторов - то их нет.
Что же касается остальных возможностей по расширению конфигурации, то на плате установлено шесть PCI слотов и один ACR слот (делит прерывание с последним PCI). Замечу, что это просто идеальная компоновка (слот ACR не в счет). Правда, хотелось бы иметь еще один вариант платы с дополнительным RAID контроллеров. Впрочем, 6 PCI слотов позволяют установить внешний контроллер, а, как мы знаем, внешние контроллеры имеют гораздо более широкие возможности (например, создание RAID массивов уровня 0+1)
Дополнительные устройства можно также подключать через шину USB. На плате установлено 2 USB порта на задней панели и 2 разъема, для подключения 4-х внешних портов. В комплекте с платой идут только 2 дополнительных порта, выполненные в виде жесткой планки. Сами разъемы расположены позади ACR слота.
Естественно, для тех, кому такого количества USB портов мало, предусмотрена поддержка устройства Asus iPanel (как и на всех mainstream платах от Asus). 24-х пиновый разъем называется AFPANEL и расположен в самом углу платы, рядом с блоком стандартных коннекторов (atx power switch reset leds). Кстати, пользователь iPanel вместе с дополнительными USB портами получает, как минимум, несколько кнопок для запуска различных программ (в том числе и программируемые кнопки с помощью программы HotKeys), а также небольшой LED дисплей, умеющий показывать текущие значения напряжений, частоту процессора, скорости вращения вентиляторов и значения температур.
Отметим, что задняя панель имеет несколько непривычный вид:
Отсутствует разъем COM2. На самом деле он есть, только реализован в виде отдельной планки, устанавливаемой вместо карты расширения. Кстати, отмечу, что этой планки в комплекте поставки не было, а подключаться она должна к коннектору, расположенному позади аудиовыходов.
Но зачем было так делать? Обычно производители материнских плат поступают так, если хотят зарезервировать место для сетевого выхода (напомню, что поддержка 10/100MB Fast Ethernet уже встроена в южный мост) или для выхода D-Sub. Второй вариант более похож на правду, в свете выхода чипсета SiS 650 с интегрированным графическим ядром. Собственно, поэтому в комплекте с платой прилагается заглушка на заднюю панель уже обновленного вида.
Для технически ориентированной аудитории привожу схему джамперов на плате:
На плате есть еще несколько интересных моментов, на которых хочется остановиться. Но по-порядку.
Разъемы для подключения считывателей карт формата Secure Digital и Memory Stick, соответственно SD1 и MS1 (рядом с блоком dip переключателей DSW1), а также платой поддерживаются Smart Card Reader.
Изображение считывателей можно посмотреть в обзоре платы Asus P4B
Кроме того, в углу платы установлена микросхема Super IO ITE IT8707F и собственная микросхема аппаратного мониторинга ASUS ASIC. Причем, прошу обратить внимание, вместо привычной микросхемы AS99127F на нашей плате установлена более новая микросхема ASB100.
В результате материнская плата умеет отслеживать значения 3 датчиков температуры (считая внешний). Также отслеживается значения напряжений Vcore,+3.3V,+5V,+12V,-5V,-12V).
Поддержки внешнего термодатчика есть (правда, его самого нет в комплекте с платой). Разъем для его подключения называется PWRTMP и расположен рядом с блоком Dip-переключателей.
Тут же расположена микросхема BIOS, кстати, сам биос выполнен на основе Award Medallion BIOS v6.00. И здесь же установлен чип Winbond W83791SD. На нем основана технология Asus POST Reporter для сообщения пользователю голосовых сообщений, в случае каких-либо проблем при сборке. Количество нестандартных ситуаций, которые определяет (и произносит соответствующие сообщения) эта система около 10, и все они достаточно простые (типа "не установлена видеокарта/процессор/память/винт" и т.д.). Отмечу, что с помощью программного обеспечения (утилита Winbond Voice Edit) можно записать и свои собственные сообщения.
Заканчивая говорить о дизайне платы, я расскажу о встроенном звуке. На плате установлен не какой-нибудь дешевый AC'97 кодек, а полноценная звуковая подсистема, выполненная на основе микросхемы C-Media CMI8738, с аппаратной поддержкой 6 канального звука.
Поддержка шести каналов это хорошо, однако, в комплекте вы не найдете планки с дополнительными аудиовыходами. Вместо этого используются разъемы Line-In и Mic-In (для выхода центрального и заднего канала соответственно).
Разъемы CD1 и AUX находятся рядом с задней панелью и имеют пластиковые держатели.
рядом можно увидеть 4-х пиновый дополнительный разъем питания
между ним и разъемом AUX находится разъем для подключения COM2 (черного цвета)
Несколько слов о BIOS'е. Он выполнен на основе Award Medallion и содержит в вообщем то стандартные возможности. Кроме того есть ручное распределение прерываний по слотам PCI и, наконец, поддержка всех нововведений ASUS, начиная от смарт-карт и заканчивая технологией MyLogo и Speech POST Reporter.
Разгон и стабильность
Так уж сложилось, что процессор Pentium4 не стал другом оверклокеру. С одной стороны удлиненный конвейер должен способствовать безболезненному повышению частоты, с другой стороны - большинство процессоров Pentium4 были выпущены с использованием техпроцесса 0.18мкм. И именно последний момент стал основным препятствием для серьезного разгона. Про фиксированный множитель я не говорю, у Intel они все такие :). В результате, при рассмотрении плат под Pentium4, возможностям разгона уделялось совсем мало времени и рассматривались они в последнюю очередь.
Однако, все изменилось с выходом процессоров Northwood, выполненных по техпроцессу 0.13мкм. Те счастливчики, которым достались первые процессоры 1.6A и 1.8A, гордо рапортовали о невиданных результатах разгона. Так, например, процессор 1.6A (1.6Ghz штатная частота) был разогнан почти до 2.6Ghz. Разгон составил чуть менее 1Ghz!!!. Конечно, множитель процессора остался заблокированным, но цена такого процессора в магазине практически совпадает с ценой на устаревшие модели с ядром Willamette.
Вся эта информация заставляет очень пристально анализировать возможности разгона нашей материнской платы. А эти возможности очень даже мощные. Так, например, мы можем изменить частоту FSB в диапазоне от 100 до 166MHz с шагом 1MHz. И, чтобы добиться стабильной работы на повышенных частотах, мы можем увеличить напряжение на процессоре (Vcore). Изменение доступно в пределах от 1.75V до 1.85V с шагом 0.025V (для процессоров с ядром Willamette) и от 1.5V до 1.7V с шагом 0.025V (для процессоров с ядром Northwood).
Если у вас каким-то чудом оказался процессор с разблокируемым множителем, то вы можете его изменить в пределах от 8 до 50.
И конечно же для обеспечения стабильности при разгоне памяти мы можем увеличить на ней напряжение. Доступны 3 значения: 2.5V, 2.7V, 2.9V. Установка осуществляется с помощью перемычки DDRVOL. Причем, как я уже говорил, по умолчанию выставлено именно напряжение 2,5V. То есть у опытного пользователя есть резерв для повышения напряжения.
Итак, с разгоном из биос все понятно (кстати, маркетологи Asus называют эту технологию JumperFree(TM)). Переходим к описанию разгона с помощью перемычек.
Для этого на плате установлен блок dip переключателей и перемычка JEN (JumperFree EnableDisable).
Блок переключателей отвечает как за изменение частоты FSB, так и частоты работы шины памяти. Конечно, количество комбинаций невелико по сравнению с возможностями разгона из биос, но назвать это недостатком абсолютно нельзя.
Приятно отметить, что рядом с блоком есть табличка с расшифровкой всех возможных комбинаций.
Теперь о стабильности работы. На плате установлено 6 конденсаторов по 3300 мкФ и 3 по 1200 мкФ. Ничего выдающегося - на некоторых платах установлено больше, на некоторых меньше. Между тем стабильность работы на высоте - система с P4S333 работала без проблем как в штатном режиме, так и при повышенных частотах. Кстати, вернусь к повышенным частотам. В тестовой системе был использован процессор Pentium4 1.7Ghz c ядром Willamette. А, как я уже говорил, разгонять такие процессоры дело неблагодарное, то я занимался только разгоном памяти. Так вот память работала на частоте 166Mhz при напряжении 2.7V. При этом процессор работал на штатной частоте FSB 100Mhz. Соотношение частоты работы памяти и процессора выставляется как с помощью dip-переключателей, так и в самом биос. Доступные значения: (auto), 1:1, 3:4, 3:5. Эти соотношения можно выставить если частота FSB равно 100Mhz. Но, как я уже говорил, плата P4S333 имеет поддержку 133Mhz системной шины. В этом случае набор соотношений шина процессора/шина памяти несколько иной: допустимые значения - 4:3, 1:1, 4:5.
Возможность изменить напряжение на цепи ввода-вывода (Vio) или на шину AGP (Vagp) я, к сожалению, не нашел.
Производительность
Из всех протестированных мною плат, только плата Soltek SL-85DRV на чипсете VIA P4X266 может на равных побороться с нашей платой. Поэтому я и буду сравнивать производительность именно с этой платой.
В тестовой системе было использовано следующее оборудование:
- Процессор Intel Pentium 4 1.7GHz
- Видеокарта Suma на чипе NVidia GeForce2 GTS 32Mb (NVIDIA Detonator v6.31)
- Звуковая карта Genius Live 5.1
- Жесткий диск IBM DTLA 307030 30Gb
- 2х128 Мбайт PC2100 DDR SDRAM, также производства Samsung
- Корпус InWin506 с блоком питания PowerMan 250W
- Операционная система Windows 2000 English SP1
Использовались следующие программы и тесты:
- Content Creation Winstone 2001
- Business Winstone 2001
- SysMark 2000
- Quake III Arena v1.27 (демо - demo127.dm_48)
- Mercedes-Benz Track Racing
Итак, результаты тестов офисных приложений.
Отметим, что в тесте бизнес приложений Business Winstone 2001 плата P4S333 оказалась лучшей при использовании как PC2100, так и PC2700 памяти. А вот в другом тесте Content Creation Winstone 2001, с другим набором приложений, при использовании памяти PC2700 выигрыш однозначный, а при использовании PC2100 наша плата показала равный результат с платой на P4X266. Подобная картина наблюдается и в тесте Тест Sysmark2000, который демонстрирует среднюю производительность в 2D приложениях.
Что касается теста 3D Studio MAX R3, то все системы показали одинаковое время в основном из-за того, что в этом тесте практически вся нагрузка ложится на центральный процессор, а пропускная способность памяти отходит на второй план.
Первые итоги.
При использовании памяти стандарта PC2700 мы имеем выигрыш практически во всех приложениях.
Теперь переходим к игровым тестам.
Как известно, производительность в игре id Quake3 напрямую зависит от пропускной способности памяти, и поэтому я ожидал заметного прироста производительности. В действительности прирост есть, но при общем уровне производительности в 200fps, прирост 5 fps составляет 2.5%, что согласитесь не много.
Подобная картина наблюдается и в тесте Mercedes-Benz Truck Racing. Прирост от использования памяти PC2700 есть, но не большой.
Выводы
Плата оказалась отличным и качественным продуктом во всех отношениях.
Но самое приятное я оставил напоследок. Это цена. Традиционно платы Asustek стоили ощутимо выше своих конкурентов. Апофеозом ценовой разницы стала плата ASUS A7V266-E (под SocketA, чипсет KT266A). Хорошая плата, только цена в 2 раза превышала стоимость платы EliteGroup K7VTA3 rev 2.0 на том же чипсете и с той же производительностью. И многие покупатели, руководствуясь правилом -"зачем платить больше", выбирали другие платы.
А вот в случае с платой Asus P4S333, ситуация оказалась намного приятнее. Начнем с того, что сам по себе чипсет Sis645 достаточно дешев и, как следствие, платы на его основе будут намного дешевле плат на других чипсетах. Для примера. Плата Asus P4B266 на чипсете Intel i845D (DDR SDRAM) стоит порядка 5500руб, в то же время как наша плата стоит 4000руб. И другая, более приятная новость. Цена платы Asus P4S333 практически одинакова с ценами на другие платы на чипсете Sis645 (пример: плата Soltek SL-85DRS2 стоит на 80руб дешевле :). А это означает, что плата Asus P4S333 становится если не самой, то одной из самых привлекательных платформ для процессоров Pentium4 (и особенно для процессоров с ядром Northwood :)
Заключение
Плюсы:
- Технология Asus EZ Plug;
- Богатый набор дополнительных возможностей и фирменных утилит;
- Хорошие возможности для разгона;
- Очень высокая производительность;
- Высокая стабильность и надежность;
- Низкая цена;
- Поддержка 133-мегагерцовой системной шины.
Минусы:
Дополнительные материалы:

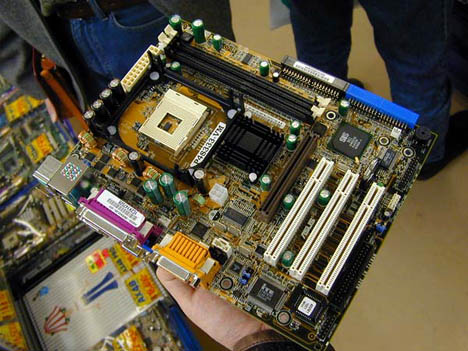

Для тех, кому цена платы P4S333 покажется недостаточно низкой, компания Asus предлагает урезанные модели (форм-фактора microAtx). Это модели P4S333-VE и P4S333-VM соответственно:
