Gigabyte SINXP-1394 на SiS655

Сразу же после первых тестов чипсета E7205 Granite Bay стало очевидным преимущество двухканального доступа к памяти. Однако платы на этом чипсете стоили довольно дорого из-за высокой цены самого чипсета и сложности при производстве плат (6 слойный дизайн). Многие покупатели стали ждать более дешевых плат, и вскоре их ожидания оправдались. Компания SiS выпустила чипсет SiS655, в северный мост которого были интегрированы два независимых контроллера памяти.

Не скажу, что бы производители встретили этот чипсет с энтузиазмом. Некоторые анонсировали такие платы, но в открытой продаже пока доступны только платы Gigabyte. Причем компания стала продвигать платы на SiS655 очень активно. На суд публике представлены сразу 3 модели: Ga-8SQ800, Ga-8SQ800 Ultra и GA-SINXP1394 (ранее называлась, как Ga-8SQ800 Ultra2). Первые две основаны на одном варианте PCB и отличаются только набором контроллеров (модель Ultra имеет SerialATA, IDE-RAID и LAN контроллер; кроме того модель Ultra поддерживает DualBIOS). А вот модель SINXP1394, которую мы сегодня рассмотрим, имеет несколько другой дизайн, который предусматривает установку модуля DPS, а также высокоскоростную сеть (Gigabit Ethernet).

Однако, прежде чем переходит к плате, внимательно рассмотрим характеристики чипсета.

Чипсет SiS655

Необходимость перехода к двухканальным чипсетам созрела уже давно. Как только компания Intel выпустила чипсет i845E и осуществила перевод своих процессоров на 133(533QP)Мгерцовую шину, то пропускная способность шины составила 4.2 Гбайтс, тогда как пропускная способность шины памяти для DDR266 составляла всего 2.1 Гбайтс. Этот дисбаланс был частично ликвидирован после выхода чипсетов с поддержкой DDR333 - это были i845PE и i845GE. Но все равно пропускная способность шины памяти была меньше (всего 2.7Гбайтс). У чипсетов SiS дела обстояли несколько лучше, уже начиная с SiS645 некоторые платы имели неофициальную поддержку DDR400 и даже более скоростной памяти. Однако проблема заключалась в том, что в то время на рынке отсутствовала такая память. Даже при ее появлении не были стандартизированы ее спецификации. В результате крупные сборщики компьютеров даже не принимали в расчет широкие возможности чипсетов SiS.

А сейчас Intel планирует осуществить переход на 200(800QP)Мгерцовую шину. В результате ее пропускная способность составляет 6.4Гбайтс и на рынке нет такой памяти, которая могла бы обеспечить такую пропускную способность. А вот при переходе к использованию двухканальных чипсетов ситуация значительно упрощается. Для процессоров с шиной 133Мгерц вполне достаточно использовать DDR266 память, а для процессоров с шиной 200Мгерц оптимальным будет использование DDR400 памяти. В обоих случаях пропускная способность процессорной шины и шины памяти одинаковы.

Чипсет SiS655, как и его предшественники, поддерживает память DDR266, DDR333 и DDR400 (последняя неофициально). Более того, в распоряжение пользователя предоставляются масса промежуточных значений (перечислять не буду - просто приведу фото).

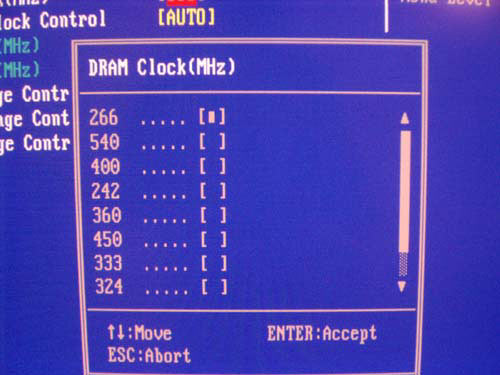

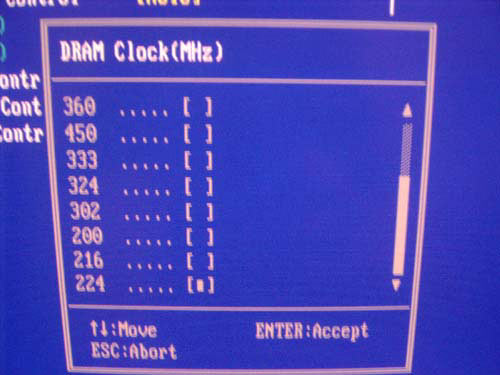

Возможные частоты памяти для FSB=133Мгерц

Как вы видите максимально возможная частота памяти составляет 270Мгерц (или DDR540). Это совершенно фантастическая цифра, особенно если учесть что самая быстрая память типа DDR-I работает на частоте 250Мгерц (DDR500, демонстрировалась компанией Geil на CeBIT).

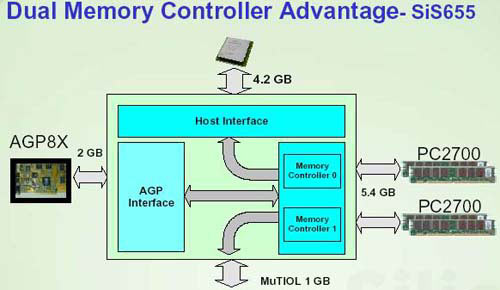

Но все же вернемся к штатным режимам. Так при двухканальном доступе к памяти типа PC2700 пропускная способность шины памяти составляет 5.4Гбайтс, что уже превосходит пропускную способность процессорной шины. Поэтому можно предположить, что производительность системы с памятью PC2700 будет приблизительно равна скорости системы с PC2100. В компании SiS отлично понимали этот момент, и реализовали в чипсете SiS655 два режима двухканального доступа.

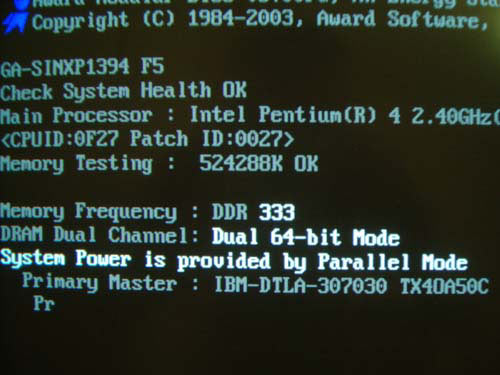

Первый - самый простой, называется "двухканальный 64-битный". В этом режиме оба контроллера памяти работают совершенно независимо друг от друга. В результате мы можем установить в разные банки памяти разное количество модулей памяти. При этом совершенно не обязательно что бы совпадал объем и характеристики модулей.

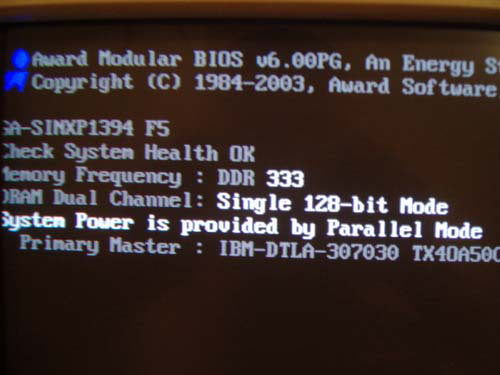

Второй режим - "одноканальный 128битный". Несмотря на присутствие слова "одноканальный" на практике работают оба контроллера. Причем алгоритм их работы построен так, что осуществляется доступ к единому адресному пространству по "виртуальной" 128битной шине. Для активации этого режима является важным требование полной идентичности модулей памяти.

Понятно что пропускная способность памяти в первом и втором режиме будут одинаковы, поэтому мы вправе ожидать приблизительно одинаковой производительности. Правда есть одна особенность: в приложениях с повышенным требованием к низкой латентности памяти лучше будет выглядеть первый режим, зато второй режим должен обеспечить более высокую практическую пропускную способность.

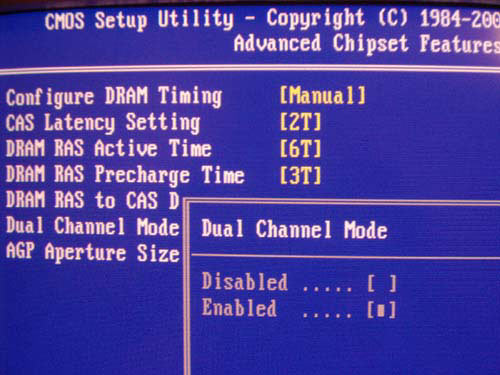

Выбор режима работы памяти осуществляет пользователь. Конкретно для платы Gigabyte SINXP1394 это происходит в биосе:

Значение Enable предназначено для установки "одноканального 128битного режима"; Disable для "двухканального 64-битного".

И конечно же, мы можем установить один и/или два модуля в один банк памяти, и доступ к памяти будет одноканальный. В результате сильно пострадает производительность (в лучшем случае будет на уровне i845PE).

Итак, первый тест (пропускная способность памяти) чипсет прошел на отлично. Далее нас интересует два вопроса: если у чипсета поддержка новых процессоров с шиной 200Мгерц и поддерживает ли этот чипсет процессоры с технологией Hyper-Threading.

Насчет 200Мгерцовой шины информация следующая: официально чипсет SiS655 не поддерживает новые процессоры. Впрочем, как мне кажется, это не помешает таким процессорам работать на материнских платах с SiS655. А официальная поддержка появится очень нескоро, поскольку Intel фактически не дает соответствующей лицензии.

А что касается поддержки Hyper-Threading, то она есть у SiS655. По информации SiS необходим чипсет ревизии B. Однако на практике поддержка(точнее сказать включение) этой технологии означает посылку процессору специальной команды. В результате вполне возможно что эта технология будет вполне успешно работать на всех ревизиях чипсета SiS655.

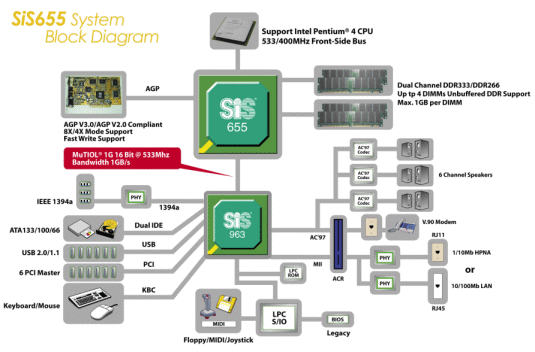

Итак, функциональная схема чипсета:

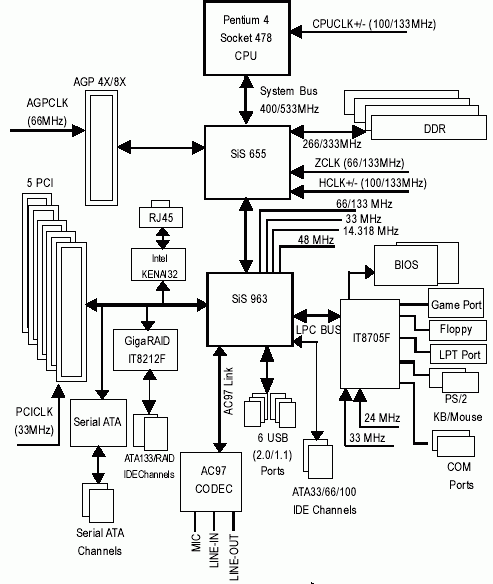

А вот как она выглядит применительно к плате SINXP1394.

Итак,

• чипсет поддерживает процессоры Intel Pentium 4 и Intel Celeron с частотой шины 100Мгерц и 133Мгерц.
• Официальная поддержка памяти PC2100/PC2700 и неофициальная поддержка еще нескольких частот (включая 200Мгерц DDR400). Возможен двухканальный доступ к памяти.
• Южный и северный мост соединены шиной MuTIOL с пропускной способностью 1.06 Гбайтс.
• Северный мост поддерживает AGP спецификации v3.0. На практике это означает поддержку видеокарт AGP 4X8X и отсутствие поддержки устаревших 3.3-вольтовых видеокарт.

Теперь смотрим на южный мост SiS963. Он уже знаком нам по обзору платы Gigabyte 8SG667 на чипсете SiS 648. Его характеристики:

• Поддержка ATA 33/66/100/133
• Поддержка последовательной шины USB 2.0 (шесть портов).
• Поддержка последовательной шины IEEE1394 ("Firewire") - три порта.
• Интегрированный 6-канальный звук AC-97 (модем MC-97)
• Интегрированный сетевой контроллер 10/100 Ethernet

Кроме этого в продаже могут встретится платы с облегченной версией южного моста - 963L(ight), в котором отсутствует поддержка IEEE1394.

В результате можно сделать общий вывод о том, что чипсет SiS655 представляет собой неплохую альтернативу E7205. Более дешевый, возможно (еще нужно протестировать :) более производительный, с лучшими возможностями расширения - в соревновании с Granite Bay новый продукт SiS выглядит очень достойно. Но с выходом новых наборов логики Springdale-PEGE ситуация может измениться. Правда все зависит от того, насколько хорошо платы на SiS655 будут работать с процессорами на 200(800QP)Мгерцовой шине.

Спецификация Gigabyte SINXP-1394

Коробка

Плата SINXP1394 во многом похожа на свою старшую сестру - 8INXP. В частности совпадает дизайн упаковок - такая же большая, красочная коробка с одной откидной страницей.

К большому сожалению, довольно часто встречаются сообщения недовольных пользователей, которым продают платы Gigabyte без коробок.

А коробка действительно невероятно красивая, и главное, информативная.

Комплектация

• Материнская плата;
• CD диск с ПО и драйверами;
• 3 ATA-133 шлейфа, FDD шлейф;
• Два SerialATA кабеля;
• Руководство пользователя на английском языке + краткая инструкция по установке;
• Два руководства по созданию/управлению RAID массивами;
• Брекет с 2 дополнительными портами USB2.0;
• Райзер-карта с 3 дополнительными портами IEEE1394;
• Брекет S-ATA + набор кабелей для подключения + один SerialATA кабель;
• Наклейка с описанием перемычек + наклейка с логотипом Gigabyte;
• Модуль DPS + крепежная клипса;
• Планка с выходом SP-DIF;
• Заглушка на заднюю панель корпуса.

Только очень немногие платы могут соперничать с SINXP1394 по богатству комплектации. В коробке пользователь найдет все необходимое для сборки системы. Это стандартный набор: ATA133 шлейфы (причем, их три штуки), шлейф для дисковода, руководство пользователя, CD-диск с драйверами и заглушка на заднюю стенку корпуса. Есть и один брекет с двумя USB портами (хмм, обычно топ-модели Gigabyte комплектовались брекетом с 4 портами).

Качество мануала можно оценить на твердую четверку: хорошо проиллюстрированы основные этапы сборки системы, есть описания всех разъемов и коннекторов, есть очень краткое описание параметров биоса, уделено внимание процессу установки драйверов и описанию фирменных утилит и технологий Gigabyte.

Что касается содержимого компакт-диска, то помимо драйверов SiS на нем записаны утилиты Gigabyte и программа Norton Internet Security.

Помимо основного руководства в коробке есть красочное краткое руководство и 2 брошюры с инструкциями по созданию и управлению RAID массивами: одна - для IDE-RAID контроллера GigaRAID, другая - для SerialATA-RAID контроллера Silicon Image Sil3112.

Поскольку наша плата имеет поддержку шины SerialATA, то в комплекте присутствуют 2 соответствующих кабеля. Причем, каждый из них имеет заглушки с фирменным логотипом Gigabyte.

Отдельно хочу сказать о том, что к плате прилагается наклейка на внутреннюю стенку корпуса с описанием коннекторов и еще одна наклейка с логотипом Gigabyte. Налицо стремление маркетологов компании всячески задобрить покупателя ;)).

Теперь о брекетах. Один брекет имеет выход SPDIF и выход RCA.

Другой брекет называется SATA и предназначен для подключения внешних устройств по шине SerialATA.

Как я уже говорил в обзоре платы 8INXP, которая также снабжена этим брекетом, что SATA предназначен для вывода на заднюю стенку корпуса разъемов SerialATA. Причем кроме самих разъемов выводится разъем питания. В результате при появление жестких дисков с поддержкой SerialATA и Hot-Swap мы можем подключать их не выключая компьютера. Кроме того для подключения нет необходимости открывать корпус (это очень пригодится тем пользователям, у кого корпус далеко запрятан - например в тумбочке ;). Поскольку брекет подключается непосредственно к разъемам SerialATA на плате, то в комплект входит дополнительный SerialATA кабель. Также в комплектацию входит набор кабелей для подключения брекета к блоку питания. Кстати, согласно спецификациям устройства SerialATA должны подключаться к 30пиному разъему с напряжением 3.3V.

Третий брекет содержит 3 порта IEEE-1394 ("Firewire"). Причем это даже не брекет, а нечто похожее на райзер-карту, которая вставляется в специальный разъем на плате.

И наконец гвоздь программы - модуль DPS, составная часть технологии Dual Power System.

Итог - за комплектацию ставим твердую"пятерку".

Плата Gigabyte SINXP-1394

По размерам плата большая (24,5 на 30 см), но серьезных проблем при сборке системы не возникает.

Разъемы питания установлены более-менее удачно: основной - под слотами DIMM, дополнительный - около северного моста.

Рядом с рамкой процессорного сокета (кстати, в последнее время Gigabyte окрашивает ее в оранжевый цвет :) установлен разъем для подключения кулера (CPU FAN).

Кроме него на плате еще пара таких разъемов: SYS_FAN - расположен под южным мостом, а PWR_FAN - рядом с разъемом питания (не самое удачное место). Кроме этого на плате есть двухпиновый разъем для кулера на чипсете.

Конструкция этого кулера уже знакома нашим читателям - довольно массивный алюминиевый радиатор, не очень шумный вентилятор, защитная решетка. Крепится кулер с помощью двух подпружиненных штифтов, которые обеспечивают хороший прижим к чипу.

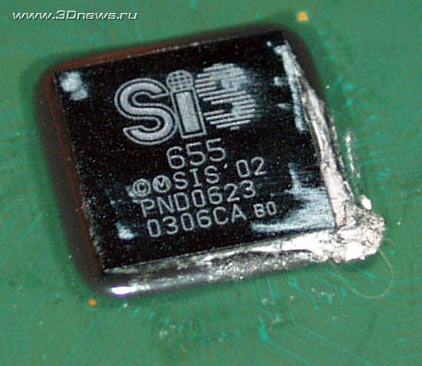

Под кулером был слой какого-то термоинтерфейса, что дополнительно улучшало теплопередачу от чипсета к радиатору. Впрочем, если планируется разгон, я бы посоветовал заменить эту термопрокладку на пасту типа КПТ-8.

На плате SINXP1394 установлено 4 слота DIMM, разделенные промежутком на 2 пары. Слоты раскрашены в синий и оранжевый цвет. Максимальный объем памяти составляет 4Гбайт, при этом памяти с ECC не поддерживается.

В результате я логично предположил, что слоты одного цвета принадлежат одному каналу памяти (т.е. обслуживаются одним контроллером памяти). Итог - я установил модули памяти в слоты DIMM, ближние к процессорному сокету.

В результате доступ оказался одноканальным!

Пришлось обратиться к руководству пользователя. После внимательного изучения обнаружилось несколько интересных деталей. Во-первых, слоты нумеруются от края платы, т.е. ближайший к сокету слот - №4, самый дальний - №1. Во-вторых, к первому каналу памяти относятся слоты №1 и №2, а ко второму каналу - соответственно №3 и №4. Поэтому, чтобы задействовать двухканальный доступ к памяти, необходимо установить модули в разные банки. Например, так:

Модули установлены в слот №1(ближний к нам) и в слот №3

Прошу запомнить это, поскольку модули вставляются в совершенно другом порядке, чем на платах E7205 (Granite Bay). Кроме того, стоит отметить, что разноцветная окраска модулей в нашем случае указывает на рекомендуемый порядок заполнения слотов.

Как только плата стартует - загорается светодиод, расположенный в правом нижнем углу. А при переходе в режим stand-by светодиод продолжает гореть. Таким образом плата предупреждает пользователя об опасности установки памяти / карты PCI или AGP.

Еще один светодиод расположен около AGP слота и загорается, если в слот вставлена несовместимая видеокарта. При этом плата не стартует.

Напомню, что в AGP слот допускается установка только 1.5 вольтовых видеокарт стандарта AGP 4X 8X. Cлот окрашен в веселенький салатный цвет, имеет фирменную защелку; установленная в него видеокарта совершенно не мешает установке моделей памяти.

Далее - под слотами DIMM установлен разъем для подключения дисковода, а также разъемы, встроенного IDE контроллера. Разъемы разделены промежутками, по разному окрашены (Primary IDE - зеленый) и имеют подписи.

Теперь смотрим на южный мост - на нем установлен радиатор!

Причем, как вы можете заметить, его форма очень своеобразная; есть дополнительная надпись - "6 - Dual Miracle". При испытаниях южный мост нагревался вполне ощутимо, так что использование радиатора оправдано. Впрочем, референс дизайн SiS655 не предусматривает его установки.

Теперь считаем слоты расширения. На плате Gigabyte SINXP-1394 установлено пять слотов PCI.

Учитывая большое количество разнообразных контроллеров, которые установлены на плате, можно сделать вывод, что 5 PCI слотов вполне достаточно для подавляющего большинства конфигураций.

Возможности расширения

На плате SINXP установлен очень интересный IDE RAID контроллер - двухканальный ITE IT8212F.

В результате у пользователя есть возможность создавать RAID массивы уровня 0, 1 и 0 + 1 и объединять в них до 4 жестких дисков. Диски подключаются к дополнительным IDE разъемам, которые расположены в углу платы (оба зеленого цвета).

Можно сказать что закончилось "золотое" время компаний Promise и High-Point, которые полностью владели рынком интегрированных RAID контроллеров. Некоторые компании весьма активно отбирают часть этого рынка. Как мы видим - компания Gigabyte стала использовать контроллеры производства ITE ; кроме того, поступила информация что компании Asus на новых материнских платах будет использовать RAID контроллер производства VIA. И наконец, в ближайшее время на этот рынок вторгнется Intel, который планирует реализовать часть функций RAID в новом южном мосте - ICH5.

Кроме этого пользователь может организовать еще один RAID массив, но уже используя SerialATA диски. На плате установлен уже знакомый контроллер Sil3112 производства Silicon Image). Соответствующие разъемы расположены между этим контроллером и батарейкой. Напомню, что в комплект платы в общей сложности идут 3 SerialATA кабеля.

Далее пара слов о поддержке последовательных шин. Итак, плата SINXP1394 поддерживает 6 портов USB 2.0, два из которых расположены на задней панели, а еще 4 подключаются с помощью брекетов (в комплекте только один брекет с 2 портами).

Коннекторы USB окрашены в желтый цвет (расположены за дополнительными IDE разъемами). Тут же расположена разноцветная панель CASE разъемов.

Кроме того плата имеет поддержку 3 портов Firewire, однако организована она весьма хитро. Между первым и вторым слотом PCI есть специальный разъем, который так и называется - 1394 Connector. К нему подключается специальная райзер-карта (есть в комплекте), на которой и расположены порты.

При внимательном рассмотрении этой функции замечаешь несколько недостатков. Итак, на любой другой плате с поддержкой Firewire есть брекет с портами, которые подключаются к специальным разъемам. В результате такой брекет совершенно просто можно установить вместо любой карты расширения. Другой вариант - подключить к разъемам порты, расположенные на корпусе (в последнее время такие корпуса довольно часто встречаются в продаже) или подключить какую-либо 3" или 5" панель (типичный пример Thermaltake Hardcano 6 или 7). А вот на плате SINXP1394 мы жестко ограничены - обязаны использовать райзер-карту, которая всегда занимает место первого PCI слота.

В результате многие видеокарты, оборудованные массивными охлаждающими устройствами, просто не смогут быть установлены, при вставленной райзер-карте. И это не обязательно будет GeForce FX; типичный пример - Abit GeForce Ti4200 с технологией OTES, которая занимает первый PCI слот. Пользователь вынужден будет выбирать между поддержкой шины Firewire и моделью видеокарты.

Кстати, посмотрите как изящно установлен порт Firewire на плате P4P800 на чипсете Springdale-PE.

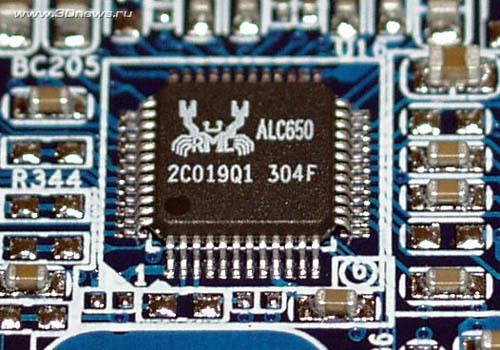

И последнее - плата Gigabyte SINXP-1394 имеет встроенный шестиканальный звук (ALC650) и встроенный сетевой контроллер Intel 82540 Gigabit Ethernet.

Кстати именно в установке контроллера гигабитного Ethernet заключается одно из немногочисленных отличий платы SINXP1394 от 8SQ800 Ultra (на ней установлен чип Fast Ethernet производства Realtek).

Теперь посмотрим на заднюю панель платы.

Конфигурация несколько отличается от стандартной; впрочем, в комплекте есть заглушка на заднюю стенку корпуса.

Традиционная схема платы:

На Gigabyte SINXP-1394 полностью отсутствуют перемычки, нет даже джампера для обнуления CMOS (что может доставить трудности при разгоне процессора/памяти).

Далее поговорим о настройках биоса.

BIOS

Биос платы выполнен на основе Award Phoenix. Как и на остальных платах Gigabyte, нацеленных на high-end сектор рынка, на SINXP1394 установлены 2 микросхемы биоса (технология DualBIOS).

Основное предназначение этой функции - восстановление биоса после неудачной прошивки. К большому сожалению, с момента своего появления она очень слабо развивается и во многом превращается в имиджевую функцию. Начну с того, что обе микросхемы впаяны на плату, тогда как на других платах они находятся в разъемах/"кроватках". Поэтому, при выходе из строя обоих микросхем, восстановить плату могут только в сервис-центре. Впрочем, вероятность этого события невелика.

Другая проблема более серьезная - при прошивке биоса от другой платы система не стартует и не дает возможности восстановить биос из резервной микросхемы. Причем, это касается не только платы SINXP1394, но и других плат с DualBIOS (некоторые тестеры столкнулись с этим еще год назад).

На этом фоне гораздо привлекательнее выглядит технология Asus CrashFree BIOS 1 и 2, которая позволяет восстановить биос с дискеты или с компакт-диска (а у плат Intel эта функция реализована уже довольно давно; правда, не имеет "раскрученного" названия :).

По последней информации программисты Gigabyte готовят к релизу совершенно новую функцию восстановления биоса - Xpress BIOS Rescue. Она заключается в том, что резервная копия биоса хранится в специальной области на жестком диске и позволяет восстановить поврежденный биос без дискеты или CD.

Впрочем, наличие технологии DualBIOS сделала вполне безопасными такие операции, как обновление биоса через интернет (включая прошивку в среде Windows), установку произвольной картинки на POST экран (утилита Face-Wizard тоже перепрошивает биос из Windows). Кстати, я не нашел в биосе параметра для отключения показа POST картинки.

Теперь рассмотрим раздел, посвященный параметрам работы оперативной памяти.

Итак, присутствуют только самые основные параметры: "SDRAM Cas Latency" и "Precharge to Active"(Trp), "Active to precharge" (Tras) и "Active to CMD"(Trcd). Для того, чтобы попасть в этот раздел, необходимо нажать в главном меню биоса комбинацию "Ctrl+F1". Как сообщают представители Gigabyte - это сделано для защиты от неопытных пользователей.

Действительно, при сильном занижении таймингов памяти, большинство материнских плат не стартует. Для возобновления работы необходимо обнулять CMOS перемычкой. А вот на платах Gigabyte перемычки нет :( Правда, некоторые платы (например, 8PE667 Ultra2) отслеживают такую ситуацию и автоматически стартуют через 20сек. Но, к большому сожалению, плата SINXP1394 не поддерживает эту функцию - в результате я обнулял биос путем вытаскивания батарейки ;)

Грозное предупреждение при попытке изменения таймингов памяти :)

Для параметра CAS Latency доступны следующие значения: 3.0, 2.5 и 2.0 (наиболее производительный режим).

Далее смотрим на параметр, отвечающий за установку частоты памяти. Перед нами великое множество вариантов:

Все значения даны для частоты FSB=175Мгерц

Список стандартных частот памяти можно посмотреть в описании чипсета.

Естественно, в биосе присутствует параметр Top Perfomance, включение которого в некоторых случаях дает небольшую прибавку производительности, а в других случаях приводит к нестабильной работе.

Теперь несколько слов о системном мониторинге.

Набор функций стандартный: отслеживаются скорости вращения двух вентиляторов, температуры процессора и системы, а также основные уровни напряжений.

Есть возможность установить сигнализацию о перегреве процессора и о выходе из строя одного из двух вентиляторов.

Разгон и стабильность

За все время тестирования плата работала очень стабильно, без сбоев. Причем, тестирование я проводил как с установленным модулем DPS, так и без него.

Напомню, что на плате SINXP1394 реализована весьма интересная схема преобразователя питания. В той секции, которая установлена непосредственно на плате, использована 3-х канальная схема питания и установлены три конденсатора емкостью 3300 мкФ и пять - по 1000 мкФ.

А рядом установлен специальный слот VRM_CONN, который чем-то похож на ISA слот. В него устанавливается модуль DPS, на котором установлено два конденсатора емкостью 3300 мкФ, два - по 1500 мкФ и три - по 1000мкФ. Причем, его конструкция полностью совпадает с конструкцией модуля DPS от плат Gigabyte 8INXP.

При установке модуля схема питания переходит в 6 канальный режим работы. Таким образом уменьшается нагрев элементов, повышается стабильность. Подобный механизм работы обеспечивает стабильную работу всех существующих процессоров, а также обеспечивает хороший запас для будущих процессоров. Кроме того теоретически должны улучшиться результаты разгона.

Для того, что бы модуль DPS не выпал из слота, к нему прилагается специальная крепежная клипса.

Теперь рассмотрим функции разгона.

Во-первых, диапазон изменения частоты системной шины (FSB) равняется от 100 до 355Мгерц, с шагом 1Мгерц.

Следующий по важности пункт - изменение напряжения на процессоре(Vcore). В этом месте испытываем небольшое разочарование - максимальное значение Vcore - только 1.75V.

Для серьезного разгона этого недостаточно и максимальная частота будет определяться тем, насколько удачный попался экземпляр процессора.

Следующий пункт - возможность увеличения напряжения на памяти (Vmem). Диапазон изменения равен от штатных 2.5V или 2.6V (тоже мало).

Учитывая широкий набор множителей частоты памяти, очень привлекательно выглядит идея разгона памяти. И в этом случае очень помогло бы более сильное увеличение Vmem. Впрочем пропускная способность двухканального доступа и так вполне достаточна, поэтому повышением напряжения на памяти можно воспользоваться при установке низких таймингов. И вот тут плата преподнесла неприятны сюрприз - она наотрез отказалась работать с минимальными таймингами (2-2-5-2 ; даже на небольшой частоте = 133Мгерц). После нескольких неудачных попыток (каждая из которых заканчивалась выниманием батарейки), я оставил тайминги на значениях 2-3-6-3.

И, наконец, можно увеличить напряжение на шине AGP. Доступные значения 1.5V и 1.6V.

При работе на повышенных частотах очень важно, чтобы частоты шин PCI и AGP, по возможности, не отклонялись от стандартных 33 и 66Мгерц соответственно. Прежде всего это важно для корректной работы жестких дисков (а для плат с RAID контроллерами это еще более важно). Так вот, плата Gigabyte SINXP-1394 имеет возможность установки фиксированной частоты на шинах PCI и AGP. Данный параметр варьируется с 30/60 до 50/100 Мгерц соответственно.

Установка частоты шины AGP; частота PCI = AGP 2

Теперь о практическом разгоне - максимальная частота, на которой система работала стабильно составила 177Мгерц, что очень близко к максимуму (180Мгерц) тестового процессора.

Предварительный вывод - плата Gigabyte SINXP имеет весьма посредственный набор функций разгона. Правда, это первая плата на чипсете SiS655 в нашей лаборатории и еще не известно, какие возможности оверклокинга реализовали основные конкуренты Gigabyte. Но в любом случае для серьезного разгона рекомендовать эту плату я не могу.

Производительность

В качестве конкурентов я естественно выбрал плату Asus P4G8X, основанную на двухканальном чипсете Intel E7205 ("Granite bay") и плату Abit IT7-MAX2 v2.0 на i845PE. Особый интерес представил уровень производительности платы SINXP1394 в "двухканальном" 64битном режиме и в "одноканальном" 128битном режиме. Кроме этого, для протокола, я протестировал производительность в одноканальном 64битном режиме. Во всех режимах память работала на частоте 166Мгерц (DDR333) на таймингах 2-3-6-3.

В тестовой системе было использовано следующее оборудование:

Вначале посмотрим на результаты синтетических тестов.

Теперь тесты реальных приложений.

меньше - лучше (сек.)

И наконец тесты игровых программ.

В большинстве тестов плата Gigabyte SINXP-1394 отстает от платы Asus P4G8X на GraniteBay, и только в считанных тестах имеет преимущество. Это отставание легко объяснить тем, что память на SINXP-1394 работала на более высоких таймингах (2-3-6-3). Впрочем разница чисто символическая и на глаз заметна не будет. Кроме того совершенно незаметна разница в производительности между "одноканальным 128битным" и "двухканальным 64битным" режимом работы памяти.

А что касается одноканального доступа к памяти, то при его использовании плата на SiS655 показывает чуть более низкий уровень производительности, чем плата на i845PE. Это опять же можно объяснить более высокими таймингами памяти.

Выводы

Плата Gigabyte SINXP-1394 является одной из самых производительных платформ на сегодняшний день. Она обладает очень широкими возможностями расширения (SerialATA, Gigabite Ethernet, RAID, USB2.0, Firewire) и большим набором фирменных технологий Gigabyte (DualBIOS, Dual Power System, Q-Bios, @BIOS, Face-Wizard).

Отдельно нужно отметить богатую комплектацию, которая включает все необходимые шлейфы, брекеты (SATA, SPDIF, райзер-карта Firewire) и кабели к ним.

Для оверклокеров плата будет не очень интересна из-за малых диапазонов повышения напряжения на памяти и процессоре. Также вспомним отсутствие перемычки для сброса настроек биоса, что затрудняет процессор разгона.

Кроме того плата отказалась работать c памятью, настроенной на минимальные тайминги. И наконец цена платы составляет порядка 165$, что, на мой взгляд, несколько дороговато. Гораздо привлекательней выглядит плата Ga-8SQ800 Ultra, которая дешевле на 30$, при практически том же наборе функций.

И наконец отметим то, что самым важным достоинством платы Gigabyte SINXP-1394 является высокий уровень производительности, сопоставимый с производительностью Granite Bay (что автоматически означает более высокую производительность, чем скорость платы на i845PEGE).

Заключение

• Высокий уровень производительности.
• 2х канальный IDE контроллер и Поддержка SerialATA (2 канала)
• Встроенный 6-и канальный звук и сеть (Gigabit Ethernet).
• Поддержка интерфейса USB2.0 (6 портов) и IEEE-1394 (Firewire; 3 порта).
• Технология DualPower System
• Богатая комплектация
• Поддержка процессоров с HyperThreading
• Широкий набор фирменных технологий Gigabyte (DualBIOS; @BIOS и т.д.).

• Высокая цена.
• Невозможность работы с низкими таймингами.

• Порты Firewire подключаются с помощью специальной райзер-карты, которая блокирует PCI1.
• Для достижения максимальной производительности необходимо минимум два модуля памяти.
