Сравнительное тестирование материнских плат с сокетом LGA775

Появление на свет платформы Intel LGA775, пожалуй, самое масштабное событие в IT индустрии за последние несколько лет. Фактически все компоненты персонального компьютера претерпели те или иные изменения.

Во-первых новый процессорный сокет. Хотя по большому счету изменение конструкции сокета не имеет революционного значения, но именно благодаря ему новая платформа получила наименование LGA775.

Во-вторых все устройства расширения получили новую шину передачи данных - PCI Express. В частности для видеокарт предназначен вариант шины PCI Express x16, а для других устройств - PCI Express x1. Впрочем это разделение не означает, что слот PCI Express x16 зарезервирован исключительно для видеоускорителей. В него можно установить и другие карты расширения, хотя таковые на рынке отсутствуют (в этом его принципиальное отличие от шины AGP). Напомню, что пропускная способность PCI Express x16 равна 8 Гбайтс, а PCI Express x1 - 500Мбайтс.

В третьих одной из особенностей новой платформы является использование памяти DDR-II. Обладая более высокой пропускной способностью (по сравнению с DDR-I) память этого типа позволит компании Intel увеличивать частоту процессорной шины (в частности намечается переход на 266(1066 QPB)Мгерцовую шину), и тем самым поднимать общий уровень производительности системы. Однако это будет в недалеком будущем, а сейчас использование памяти DDR-II не приносит никакой пользы - из-за более высоких таймингов, подсистема памяти DDR-II проигрывает в скорости DDR-I. Единственное исключение - при использовании DDR-II встроенное видеоядро чипсета i915G показывает чуть лучшие результаты.

По сравнению с этими новшествами, остальные изменения кажутся не столь значительными. Поэтому мы только назовем их: использование новых блоков питания (с 24пиновым основным разъемом, и 6пиновым для видеокарт; впрочем на первом этапе сохраняется обратная совместимость). Также в недалеком будущем запланирован переход на новый форм-фактор компьютерных корпусов - BTX.

Самым главным элементом новой платформы являются чипсеты: Intel 925X, 915P и 915G. О них мы уже подробно рассказывали, поэтому приведем только краткие технические характеристики.

Самым производительным чипсетом (и самым дорогим) является Intel 925X, который предназначен для high-end материнских плат. В этом секторе он предназначен для замены чипсета i875P.

• Поддержка процессоров Pentium4 (QPB 800Мгерц)
• Поддержка памяти DDR2 400533 (два канала по два слота на каждый; 4Гбайт)
• Поддержка шины PCI Express x16 (один слот)
• Поддержка шины PCI Express x1 (четыре слота)
• Поддержка шины PCI (шесть слотов)
• Поддержка интерфейса SerialATA (4 канала, RAID)
• Поддержка интерфейса ParallelATA (один канал)
• Поддержка гигабитного сетевого соединения
• Поддержка последовательной шины USB 2.0 (8 портов)
• Встроенное звуков ядро High Definition Audio

Фактически, чипсеты i925X и i915P обладают очень схожими характеристиками, и я не удивлюсь, если окажется, что они нарезаются из одних и тех же пластин. Просто по маркетинговым соображениям из функций i925X исключена поддержка памяти DDR-I, а также отключена поддержка процессорной шины 133(533QPB)Мгерц. Впрочем, насчет последнего пункта есть определенные сомнения. Например в high-end чипсете i875P также была отключена поддержка 400533Мгерцовой шины, что впрочем не помешало производителям материнских плат объявить о совместимости с соответствующими процессорами (CeleronPentium4). В качестве примера могу привести плату Abit IC7-G, на которой мы успешно протестировали процессор Celeron-D (533QPB). Поэтому с большой долей уверенности можно говорить, что платы на i925X будут поддерживать процессоры Celeron-D LGA775.

Что касается южного моста ICH6, то он общий для всех чипсетов (Intel 925X, 915P и 915G). Именно он является наиболее привлекательным элементом новой платформы. Поскольку по скоростным характеристиками платформа LGA775 не быстрее Socket478, то практически все "улучшения" касаются новых возможностей расширения. В частности увеличилось количество портов SerialATA с двух (ICH5) до четырех. Это хорошая новость; а вот плохая заключается в том, что количество "обычных" ParallelATA каналов сократилось с двух до одного. Тем самым Intel пытается ускорить переход пользователей на SerialATA устройства. Кстати, возможности по созданию RAID массивов значительно увеличились. Теперь владельцы систем с платами на ICH6R могут создавать RAID массивы уровня 0, 1 и MatrixRAID. Последний режим - это комбинация режимов 0 и 1, при которой каждый диск входящий в массив разбивается на две части: одна для режим 0, другая для 1. В результате мы получаем некий аналог режима RAID 1.5.

Стоит отметить, что функции RAID считаются дополнительной опцией, и присутствуют только в модификациях ICH6R и ICH6RW (и соответственно отсутствует у ICH6 и ICH6W). Что касается южных мостов, в наименовании которых есть W, то этой буквой обозначается наличие технологии Intel Wireless Connect Technology (WiFi). Однако по последним данным Intel отказалась от внедрения WiFi, и чипсеты с южным мостом ICH6W пока поставляться не будут.

Следующая новая технология - новое встроенное 8-и канальное звуковое ядро Intel High Definition Audio, которое обеспечивает воспроизведение 24битного многопоточного звука с частотой дискретизации 192 кГц. Ядро поддерживает такие современные стандарты как Dolby Digital 7.1, DTS ES/Discrete 6.1 и пр. А качество звучания должно быть на уровне дорогих звуковых карт. Кроме этого, ядро HDA поддерживает такую популярную функцию, как автоматическое распознавание типа подключенного устройства (колонкинаушники или микрофон) и автоматическую перенастройку соответствующих параметров.

Теперь посмотрим на характеристики чипсета i915P.

• Поддержка процессоров Pentium4 (QPB 800533Мгерц)
• Поддержка памяти DDR2 400533 (макс. объем 4Гбайт)
• Поддержка памяти DDR PC2700PC3200 (макс. объем 4Гбайт)
• Поддержка шины PCI Express x16 (один слот)
• Поддержка шины PCI Express x1 (четыре слота)
• Поддержка шины PCI (шесть слотов)
• Поддержка интерфейса SerialATA (4 канала, RAID)
• Поддержка интерфейса ParallelATA (один канал)
• Поддержка гигабитного сетевого соединения
• Поддержка последовательной шины USB 2.0 (8 портов)
• Встроенное звуков ядро High Definition Audio

Итак, чипсет официально поддерживает процессорную шину 533Мгерц, а также обладает поддержкой памяти DDR-I. Последний пункт развязывает руки производителям материнских плат: на рынке появляется масса моделей с поддержкой только DDR-II, только DDR-I и комбинированных решений с одновременной поддержкой обоих типов памяти.

Кстати, стремление облегчить пользователю переход на новую платформу (ну и заработать немножко денег :) привело к появлению многочисленных гибридов. Кроме плат с одновременной поддержкой DDR-II и DDR-I (кстати, в нашем обзоре есть пара таких плат), на свет появились платы с одновременной поддержкой AGP и PCI Express x16. Более того, одно из подразделений Asus (компания ASRock) выпустила плату с одновременной поддержкой процессоров LGA775 и Socket 478 (т.е. на одной плате - два процессорных сокета :). И наконец я упомяну о таких нестандартных гибридах, как процессорный сокет LGA775 на платах с чипсетом i865PE (довольно популярный вариант), и процессорный сокет Socket478 на платах с чипсетом i915P.

В результате количество представленных моделей плат увеличилось в несколько раз. Особую роль в этом сыграло значительное увеличение средней цены на материнские платы LGA775. Если обычный пользователь привык к ценам порядка 100$ за платы Socket478 среднего уровня, и 130-150$ за бескомпромиссный high-end, то первый же взгляд на цены плат LGA775 оставляют покупателя в недоумении: платы среднего уровня стоят в среднем 130-150$, а high-end платы имеют ценник в 200$. Более того, производители выпустили несколько моделей, которые по своим характеристиками являются ужасными монстрами :). Они имеют на борту все известные технологии, невероятно мощные настройки биоса, богатейшую комплектацию. То есть появился новый класс - супер high-end.

Для примера рассмотрим ассортимент Asus. Вдаваться в технические характеристики я не буду, приведу только порядок цен в Московской рознице. Итак, на чипсете i925X компания представила 3 платы:

• P5AD2 Premium: ~250$
• P5AD2 Deluxe: 210-230$
• P5AD2 - n/a

Далее идут платы на более дешевом чипсете i915P

• P5GD2 Premium: 210-215$
• P5GD2 Deluxe: ~195$
• P5GD2 : ~155$
• P5GD1 (DDR-I): 115-120$

Ну и пара слов о гибридах:

• P5GDC (DDR-I и DDR-II, LGA775, i865PE): 145-150$
• P5P800 (DDR-I, LGA775, i865PE): 90-95$
• P4GD1 (DDR-I, Socket478, i915P): 115-125$

После изучения этого перечня можно сделать следующий вывод: максимальная цена на материнские платы увеличилась до отметки в 250$. В результате производителям материнских плат пришлось в спешке выпускать еще несколько моделей, что бы заполнить ценовые категории в 200$, 150$ и 100$, а также учесть потребности различных слоев пользователей, которые не готовы к столь кардинальному апгрейду.

Однако увеличение количества моделей не привело к общему увеличению количества материнских плат. Дело в том, что не все производители оказались готовы к выпуску плат LGA775. Фактически большинство производителей второго эшелона (и третий эшелон в полном составе), не производят платы для LGA775. Многие выбрали следующую позицию: разработали дизайны плат, и представили их публике (на последней выставке Computex). Однако эти компании намерены заняться производством только в том случае, если поступит солидный заказ. Типичный пример - на стенде компании Epox было большое количество LGA775 плат, однако они так и не появились не в розничной продаже, ни на официальном сайте компании.

Собственно производителей можно понять: конкуренция на рынке материнских плат очень высока, а прибыль - маленькая. И производить в этих условиях очень дорогие платы LGA775 (один только сокет стоит 8$!), которые имеют весьма туманные перспективы, очень рискованно.

И только производители первого эшелона способны производить, а главное рекламировать и продавать платы для платформы LGA775. Такие компании как Asus и Gigabyte имеют возможность где-то ошибиться, где-то понести убытки, но чего они в принципе не могут, так это уступить друг-другу даже небольшую долю рынка.

Особняком стоит чипсет i915G, который имеет встроенное видеоядро GMA900.

Новое графическое ядро (GMA900= Graphics Media Accelerator) работает на частоте 333Мгерц (против 266Мгерц у i865G), имеет 4 пиксельных конвейера (i865G - один конвейер), и каждый конвейер имеет один текстурный модуль (i865G - два модуля). В результате филрейт равен 1333 мегапикселов в секунду, а за один такт ядро накладывает 8 текстур в режиме мультитекстурирования. Кроме того, GMA900 аппаратно поддерживает шейдеры DirectX 9 версии 2.0. Однако его производительности все равно не хватает для современных игр типа Doom3.

Сравнительная таблица.

Наименование

Abit AA8 DuraMAX

Asus P5AD2 Premium

Asus P5GD2 Deluxe

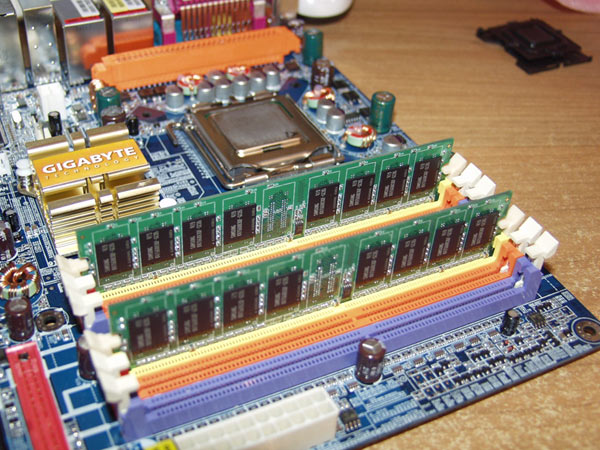

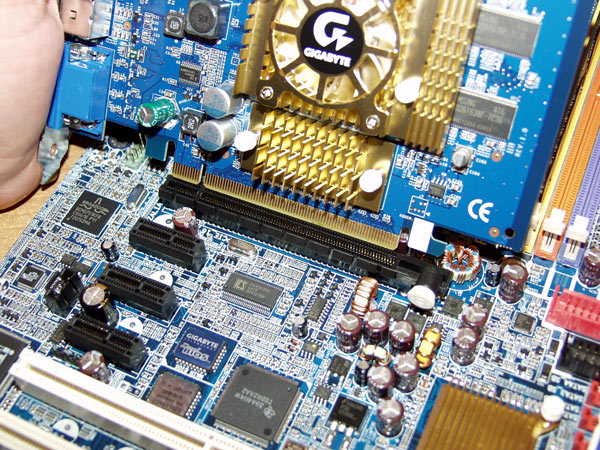

Gigabyte 8GPNXP-Duo

MSI 915P Neo2

MSI 915G Combo

DFI 925X-T2

Albatron PX865PE7 Pro

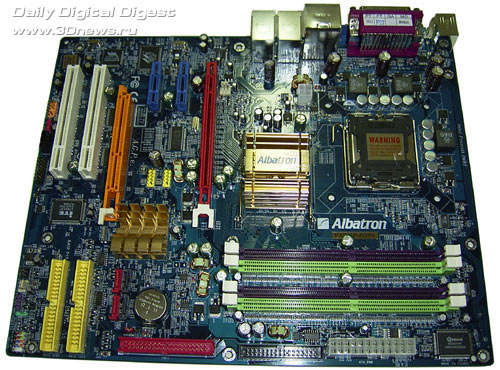

Albatron PX915P-AGPe

Asus P5GDC-V Deluxe

Biostar P4TGP775

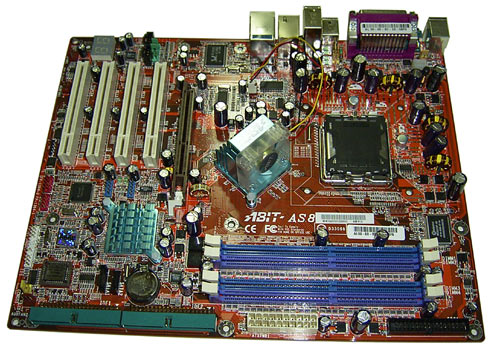

Abit AS8

DFI 875P-T

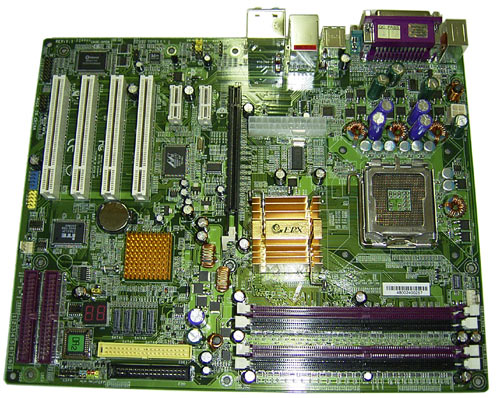

Epox 5EPA+

Foxconn 915A01-P

Intel D925XCV

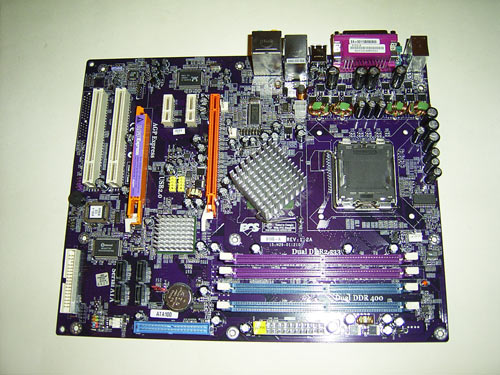

ECS 915G-A

Северный мост

925X

925X

915P

915P

915P

915G

925X

865PE

915P

915G

915P

865PE

875P

915P

915P

925X

915G

Южный мост

ICH6R

ICH6R

ICH6R

ICH6R

ICH6R

ICH6R

ICH6R

ICH5

ICH6

ICH6R

ICH6R

ICH5R

ICH5R

ICH6R

ICH6R

ICH6R

ICH6

охлаждение NB (баллы)

активное (4+)

пассивное (4)

пассивное (4)

активное (5)

пассивное (4+)

пассивное (4)

пассивное (5)

пассивное (4+)

пассивное (4+)

пассивное (4)

пассивное (4)

активное (5)

пассивное (4)

пассивное (4)

пассивное (5+)

пассивное (5)

пассивное (4)

PCIE x16PCIE x1PCIAGP

1 32

123

123

132

123

123

133

051

1221

123

133

041

041

124

133

133

124

Dimm

4 (DDR-II)

4 (DDR-II)

4 (DDR-II)

2 (DDR-II) и 4 (DDR-I)

4 (DDR-II)

2 (DDR-II) и 2 (DDR-I)

4 (DDR-II)

4 (DDR-I)

4 (DDR-I)

2 (DDR-II) и 4 (DDR-I)

4 (DDR-I)

4 (DDR-I)

4 (DDR-I)

4 (DDR-I)

4 (DDR-II)

4 (DDR-II)

2 (DDR-II) и 2 (DDR-I)

Схема питания

4-фазная

4-фазная

4-фазная

4/8-фазная

3-фазная

3-х фазная

4-х фазная

3-фазная

3-фазная

4-фазная

3-фазная

4-фазная

4-фазная

4-фазная

3-фазная

3-фазная

4-фазная

Кол-во конденсаторов

7 х 2200 мкФ и 4 х 1200 мкФ

5 х 1000 мкФ и 1 x 1500 мкФ, 10x620мкФ

5 х 1000 мкФ и 1 х 1500 мкФ, 10x620мкФ

10 х 1000 мкФ, 2 х 1500 мкФ

10 х 1000 мкФ и 2 х 3300 мкФ

2 х 3300 мкФ, 4 х 1000 мкФ и 6 х 1800 мкФ

4 х 1500 мкФ и 4 х 1000 мкФ

4 x 1500 мкФ и 11 x 560 мкФ

4 x 1500 мкФ и 10 x 560 мкФ

5 х 1000 мкФ и 1 х 1500 мкФ, 10x680мкФ

4 х 3300 мкФ, 4 х 2200 мкФ и 5 х 620 мкФ

7 x 2200 мкФ и 4 х 1200 мкФ

10 х 560 мкФ и 4 x 1500 мкФ

4 х 3300 мкФ, 4x1800 мкФ и 8 x 650 мкФ

10 х 560 мкФ и 4 х 1800мкФ

8 х 560 мкФ и 5 х 1200мкФ

11 x 1800 мкФ и 3 х 3300мкФ

Звук

ALC880 (Intel HDA)

CMI9880 (Intel HDA)

CMI9880 (Intel HDA)

CMI9880 (Intel HDA)

CMI9880 (Intel HDA)

CMI9880L (Intel HDA)

ALC880 (Intel HDA)

ALC655

ALC880 (Intel HDA)

CMI9880 (Intel HDA)

CMI9880 (Intel HDA)

ALC658

ALC655

ALC850 (Intel HDA)

ALC880 (Intel HDA)

ALC880 (Intel HDA)

CMI9880 (Intel HDA)

Сеть (тип шины)

Realtek RLT8110S (PCI)

Два Marvell Yukon 88E8053 (PCI Express x1)

Marvell Yukon 88E8053 (PCI Express x1)

Broadcom 5751(PCI Express x1) + Marvell 88E8001(PCI)

Broadcom 5751(PCI Express x1)

Broadcom 5751(PCI Express x1) + RTL8110S(PCI)

Marvell Yukon 88E8053(PCI Express x1) + Marvell Yukon 88E8001(PCI)

Marvell Yukon 88E8001(PCI)

Marvell Yukon 88E8001(PCI)+VIA VT6105

Marvell Yukon 88E8053 (PCI Express x1)

Realtek RTL8110S (PCI) (*1)

RTL8100C

Marvell 88E8001 (PCI)

Marvell 88E8001 (PCI)

Realtek RTL8110S (PCI)

Marvell Yukon 88E8050 (PCI Express x1)

Realtek RTL8110S (PCI)

RAID

-

ITE8212F(2 канала P-ATA)

ITE8212F(2 канала P-ATA)

ITE8212F(2 канала P-ATA)

VIA 6410

VIA 6410

-

-

ITE8212F(2 канала P-ATA)

ITE8212F(2 канала P-ATA)

ITE8212F(2 канала P-ATA)

-

-

ITE8212F(2 канала P-ATA)

-

-

-

SerialATA

4 канала (ICH6R)

8 каналов (4 - Silicon Image Sil3114R, 4 - ICH6R)

8 каналов (4 - Silicon Image Sil3114R, 4 - ICH6R)

4 канала (ICH6R)

4 канала (ICH6R)

4 канала (ICH6R)

4 канала (ICH6R)

2 канала - ICH5

4 канала - ICH6

4 канала - ICH6R

4 канала - ICH6R

2 канала - ICH5R

2 канала - ICH5R

4 канала - ICH6R

4 канала - ICH6R

4 канала - ICH6R

4 канала - ICH6

USB2.0 (встроенные дополнительные)

4 4

4 4

4 4

4 4

4 4

4 4

6 2

4 4

4 4

4 4

4 4

4 4

4 4

4 4

4 4

4 4

4 4

IEEE-1394 (встроенные дополнительные)

1 2

1(IEEE1394a) 2 (IEEE1394b)

1 1

0 3 (IEEE1394b)

0 3

-

1 1

-

-

1 1

1 1

1 2

1 1

-

1 1

1 2

-

Размер

245мм x 305мм

245мм x 305мм

245мм x 305мм

245мм x 305мм

245мм x 305мм

245мм x 305мм

245мм x 305мм

245мм x 305мм

245мм x 305мм

245мм x 305мм

245мм x 305мм

245мм x 305мм

245мм x 305мм

245мм x 305мм

245мм x 305мм

245мм x 305мм

245мм x 305мм

BIOS

Award BIOS Phoenix

AMI Bios

AMI Bios

Award BIOS Phoenix

AMI Bios

AMI Bios

Award BIOS Phoenix

AMI Bios

AMI Bios

AMI Bios

Award BIOS Phoenix

Award BIOS Phoenix

Award BIOS Phoenix

Award BIOS Phoenix

Award BIOS Phoenix

Intel Bios

AMI Bios

Vcore

от 1.3875V до 1.7375V (0.005V)

от 1.3875V до 1.7V (0.0025V)

от 1.3875V до 1.7V (0.0025V)

от 1.3875V до 1.6V (0.0125V)

от 1.3875V до 1.55V (0.0125V)

от 1.3875V до 1.55V (0.0125V)

от 0.8375V до 1.95V (0.0025V-0.05V)

+ 0.3V (0.1V)

от 0.85V до 1.9V(0.025V-0.1V)

от 1.3875V до 1.7V (0.0025V)

от 1.25 V до 1.6V (0.02-0.03V)

от 1.3875V до 1.7375V (0.025V)

от 0.8375V до 1.975V (0.0025V-0.05V)*

от -0.1V до +0.2125V (0.0025V)

+0.1875V (0.0125V)

-

от 0.8375V до 1.6V (0.0025V)

Vmem

от 1.8V до 2.25V (0.05V)

от 1.8V до 2.1V (0.1V)

от 1.8V до 2.1V (0.1V)

+ 0.3V (0.1V) для DDR-II и DDR-I

от 1.8V до 2.4V (0.05V)

от 1.8V до 2.4V (0.05V)

от 1.8V до 2.5V (0.1V)

+ 0.3V (0.1V)

+ 0.4V (0.1V)

+ 0.4V (0.1V) для DDR-II и DDR-I

от 1.86V до 1.9V (0.02V) (*2)

от 2.5V до 3.2V (0.1V-0.05V)

от 2.5V до 3.2V (0.1V)

от 2.6V до 3.3V (0.1V)

+ 0.1V

от 1.8V до 2.0V (0.05V)

+0.35V (DDR-I) и +0.2V(DDR-II) (0.05V)

Vdd

от 1.5V до 2.05V (0.05V)

от 1.5V до 1.6V (0.1V)

от 1.5V до 1.6V (0.1V)

--

от 1.5V до 1.7V (0.1-0.05V)

от 1.5V до 1.7V (0.1-0.05V)

от 1.5V до 1.8V (0.1V)

-

от 1.5V до 1.8V (0.1V)

от 1.5V до 1.6V (0.1V)

от 1.86V до 1.9V (0.02V)

от 1.5V до 1.65V (0.05V)

-

-

+ 0.1V

-

-

Vagp

-

-

-

-

-

-

-

+0.1V

-

-

-

от 1.5V до 1.65V (0.05V)

от 1.5V до 1.8V (0.1V)

-

-

-

-

FSB (шаг)

100-300(1)

100-400(1)

100-400(1)

100-355(1)

200-500(1)

200-500(1)

133-380(1)

200-550(1)

200-333(1)

100-400(1)

200-255(1)

100-400(1)

100-400(1)

133-350(1)

200(133)-350(1)

200-208

201-255

Реальный разгон (степпинг D1)

216Мгерц

250Мгерц*

240Мгерц

216Мгерц

244Мгерц

240/246Мгерц

250Мгерц*

250Мгерц *

256Мгерц*

250Мгерц

na

250Мгерц*

236Мгерц

216Мгерц

216Мгерц

210Мгерц

247Мгерц

Динамический оверклокинг

AutoDrive

N.O.S.

N.O.S.

C.I.A.

D.O.T.

D.O.T.

-

-

-

N.O.S.

-

AutoDrive

-

Turbo Mode

-

-

-

Тайминги памяти (баллы)

4+

5-

5-

5-

5-

4

5-

5

4

4+

4

5+

5

5+

4

4

2

Системный мониторинг (баллы; fan-control)

5+ (FanEQ) *

5- (Q-Fan)

5- (Q-Fan)

5- (Smart FAN)

5- (SmartFAN)

5- (SmartFAN)

4

5- (SmartFAN)

5- (SmartFAN)

5- (Q-Fan)

4+ (POST)

5+ (FanEQ)

5 (FanSpeed)

5- (SmartFAN/ POST)

5- (SmartFAN)

5- (+)

5- (+)

Цена (price.ru 27/01/2005)

~165$

~256$

~195$

205-215$

140-150$

n/a

200-210$

90-95$

125-130$

175-185$

na

105-110$

172$ (pricewatch.com)

120-130$

110-115$

180-200$

100-110$

Комплектация

4-

5

5-

5

3+

3+

5+

5-

4

5-

4

5-

5-

4-

5

4

4

Кол-во FAN

5 *

4

4

4

4

4

5 *

3

3

4

3

5*

4

3

2

4

4

Особенности

3RD Eye, mGuru, Overclocking Strips

Поддержка WiFi-g, Asus Stack Cool, A.I. Booster

Поддержка WiFi-g, Asus Stack Cool, A.I. Booster

Поддержка WiFi-g, DualBIOS, U-DPS+, EasyTune5

CoreCell, Communication Slot

CoreCell, Communication Slot

CMOS Reloaded,

Чипсет i865PE

Поддержка AGP и PCI Express

Поддержка WiFi-g, Asus Stack Cool, A.I. Booster

Biostar SOHO Router Card

3RD Eye, mGuru

CMOS Reloaded

POST Led, термосенсор

-

Доп. molex-разъем

-

Наименование

Abit AA8 DuraMAX

Asus P5AD2 Premium

Asus P5GD2 Deluxe

Gigabyte 8GPNXP-Duo

MSI 915P Neo2

MSI 915G Combo

DFI 925X-T2

Albatron PX865PE7 Pro

Albatron PX915P-AGPe

Asus P5GDC-V Deluxe

Biostar P4TGP775

Abit AS8

DFI 875P-T

Epox 5EPA+

Foxconn 915A01-P

Intel D925XCV

ECS 915G-A

• (*1) - У тестового экземпляра отсутствовал разъем RJ-45
• (*2) - Неправильный диапазон для памяти типа DDR-I

В таблице я использовал символ * для обозначения какой-либо особенности или рекордного значения.

Abit AA8 DuraMAX

Несмотря на то, что плата AA8 DuraMAX является наиболее мощным и многофункциональным продуктом в ассортименте Abit, к высшей категории high-end она не относится. Это становится понятным, если сравнить ее характеристики с платой Asus P5AD2 Premium. Поэтому плата AA8 относится скорее всего к низшей категории high-end'a. И относительно низкая цена (около 160$) только подтверждает этот факт.

Основные характеристики платы - практически стандартные: кроме слота PCI Express x16, на AA8 установлено три слота PCI Express x1 и два "обычных" PCI. Для подключения жестких дисков предусмотрен один ParallelATA разъем и 4 SerialATA. Это полностью соответствует характеристикам южного моста ICH6R. Тоже самое можно сказать и о 8 портах USB 2.0.

Далее - на плате установлен гигабитный сетевой контроллер Realtek RLT8110S, контроллер Firewire - TSB43AB23, и 8и канальный звук на основе кодека ALC880.

На задней панели платы установлено 4 порта USB 2.0 и один порт Firewire. Остальные порты подключаются с помощью брекетов.

Комплектацию платы трудно назвать богатой, однако она соответствует относительно низкой цене в 190$. Напомню, что для плат LGA775 на чипсете i925X низкой ценой считается отметка в 200$.

Из дополнительных функций стоит отметить наличие семисегментного индикатора POST кодов, а также дополнительный чип mGuru. Кстати, благодаря mGuru плата получила такие расширенные возможности как ведение профилей настроек биоса, контроль вращения вентиляторов, а также очень мощный раздел системного мониторинга.

Про настройки памяти особо сказать нечего - стандартный набор таймингов.

Теперь о функциях разгона. Соответствующий пункт меню биоса называется "mGuru Utility" (вместо "SoftMenu").

Итак, плата Abit AA8 DuraMAX позволяет пользователю изменять частоту FSB от 100 до 300Мгерц, повышать напряжения на процессоре - до 1.7375V, на памяти до 2.25V и на чипсете до 2.05V. Что касается практического разгона, то тут плата провалилась - максимальный разгон процессорной шины составил 216Мгерц.

Кроме того, с целью удешевления платы, компания Abit отказалась от технологии OTES (которая была установлена на великолепной плате Abit IC7-MAX3). Вместо этого, на плате установлен довольно хилый 40мм кулер, а также использована технология охлаждения Overclocking Strips.

И последняя интересная функция - поддержка дополнительного устройства Guru Clock.

Это внешний LCD экранчик, на котором выводится различная системная информация (температура процессора, системы, окружающей среды, частота процессора, уровни напряжений, время и пр.). Кроме того это устройство может сигнализировать о приходе новой электронной почты или сообщения Windows Messenger. И наконец с помощью этого девайса, пользователь может разгонять процессор. Как это происходит - точно утверждать не будем, поскольку еще не держали в руках Guru Clock.

Предварительный вывод - если инженерам Abit удастся преодолеть трудности с разгоном, и будет выпущена новая версия биоса с лучшими результатами в это области, то плата по праву займет свое место в ряду лучших плат для компьютерных энтузиастов. А пока мы можем только констатировать, что Abit AA8 DuraMAX - крепкий "середнячек".

Плюсы:

• Хорошая стабильность;
• Поддержка SerialATARAID (4 канала; ICH6R);
• Встроенный 8-и канальный звук и сеть (Gigabit Ethernet);
• Поддержка интерфейса USB2.0 (8 портов) и IEEE-1394 (Firewire; 3 порта);
• Abit Engineered (POST контроллер);
• Широкий набор фирменных технологий Abit (SoftMenu, FlashMenu, BlackBox и т.д.);
• Дополнительный чип mGuru (FanEQ, профили биоса, OC Guru, и т.д.).

Минусы:

• Частичная несовместимость с модулями Kingmax DDR2-533;
• Недоработки в области разгона.

Особенности платы:

• Поддержка Guru Clock; технология Overclocking Strips.

Подробный обзор платы Abit AA8 DuraMAX на чипсете Intel 925X

Asus P5AD2 Premium

О принадлежности платы к top-сегменту говорит бренд "Premium". И действительно, плата самая-самая мощная из всех представленных в обзоре. В нее интегрированы все известные функции и технологии.

Например по возможностям расширения, плата Asus P5AD2 Premium абсолютный лидер: на ней установлено два гигабитных сетевых контроллера Marvell Yukon 88E8053 (оба подключены к шине PCI Express), три порта Firewire (два из которых - стандарта IEEE1394b (800Мбит в секунду)). Остальные параметры близки к стандарту: 8 портов USB2.0, 8и канальный звук (кодек CMI9880), один слот PCI Express x16, два слота PCI Express x1 и три слота PCI.

А далее опять идут отклонения от "стандартного набора", причем в лучшую сторону. Например плата поддерживает 8 каналов SerialATA (4 канала благодаря ICH6R и 4 канала - Sil3114R). Кроме того, на плате установлен дополнительный двухканальный ParallelATARAID контроллер ITE8212F. И наконец плата поддерживает беспроводную сеть стандарта WiFi (IEEE 802.11-g) с пропускной способностью 54Мбитс. Причем этот контроллер установлен непосредственно на материнскую плату, а к задней панели подключается только антенна.

Теперь у нечистоплотных продавцов пропала возможность изымать дополнительную платку с WiFi контроллером, которая встречается в комплекте таких плат как P4P800 Deluxe и P4C800 Deluxe.

Задняя панель выглядит следующим образом:

Второй сетевой разъем (RJ45) расположен на брекете - очень оригинальное решение!

Не подкачала и комплектация платы (еще бы за 250$ :). Внутри коробки пользователь найдет 10(!) кабелей SerialATA, многочисленные брекета, уже упомянутую антенну для WiFi, брекет для подключения внешних SerialATA устройств и прочие компоненты.

По функциональным характеристикам плата также не имеет слабых мест. В частности настройки работы памяти выполнены на очень высоком уровне. В результате плата может похвастаться прекрасной совместимостью с оперативной памятью.

Системный мониторинг имеет минимум улучшений.

А вот возможности разгона просто великолепные:

Плата Asus P5AD2 Premium позволяет изменять частоту FSB от 100 до 400Мгерц, повышать напряжения на процессоре - до 1.7V , на памяти до 2.1V и на чипсете до 1.6V. Несмотря на средние диапазоны изменения напряжений, плата продемонстрировала стабильную работу на частоте FSB=250Мгерц.

Также, учитывая повышенную нагрузку (в режиме разгона) на модуль питания, инженеры Asus оснастили последний собственной системой охлаждения Asus Stack Cool (полностью пассивной)

Однако за столь качественный продукт, Asus хочет весьма крупную сумму денег - около 250$. А желающим сэкономить, компания предлагает более урезанные версии: P5AD2 Deluxe и просто P5AD2.

Плюсы:

• Высокая стабильность;
• Поддержка SerialATARAID (8 каналов; ICH6R + Sil3114R);
• Встроенный 8-и канальный звук и два сетевых контроллера (Gigabit Ethernet);
• Поддержка интерфейса USB2.0 (8 портов) и IEEE-1394ab (Firewire; 3 порта);
• Поддержка WiFi-g (IEEE 802.11g; 54Мбитс);
• Широкий набор фирменных технологий Asus (PC Probe, POST Reporter, CrashFree BIOS 2, MyLogo2 и проч);
• Дополнительный набор технологий AI Proactive (NOS , AI Net 2, A.I. Booster);
• Доп. охлаждение модуля питания Asus Stack Cool.

Минусы:

• Пассивное охлаждение чипсета.

Особенности платы:

• Отличные результаты разгона процессора и памяти.

Подробный обзор платы Asus P5AD2 Premium на чипсете Intel 925X

Asus P5GD2 Deluxe

Понятно, что призрачное превосходство в производительности чипсета i925X над i915P не является определяющим фактором при выборе материнской платы. В результате определенная часть пользователей предпочтет купить плату на чипсете i915P. И специально для них, инженеры Asus разработали серию плат P5GD2. Причем, пользователь платы P5GD2 Premium не почувствует себя в чем-то обделенным, по сравнению с P5AD2 Premium. Однако сегодня мы рассмотрим более "демократичную" плату - P5GD2 Deluxe.

Возможности расширения у платы, в своем классе, одни из самых лучших: 3 слотов PCI, два слота PCI Express x1 (+ один слот PCI Express x16), поддержка беспроводной связи WiFi (выполнена аналогичным образом как и на P5AD2 Premium), дополнительный SerialATA контроллер Sil3114R (итого 8 каналов SerialATA !), дополнительный ParallelATARAID контроллер ITE8212F, а также высокоскоростной сетевой контроллер Marvell Yukon 88E8053 Gigabit Ethernet (подключенный к шине PCI Express).

Естественно плата поддерживает 8 портов USB2.0 и 8и канальный звук Intel High Definition Audio, а в качестве кодека используется чип CMI9880. Кроме того, плата поддерживает 2 порта последовательной шины Firewire.

Особенностью задней панели является необычное (даже неудобное) расположение разъемов PS2, а также полное отсутствие портов COM (поддерживается только один порт - через брекет).

Кстати, конфигурация задних панелей серии P5AD2 и P5GD2 практически совпадает.

На плате Asus P5GD2 Deluxe внедрено большое количество фирменных функций и технологий, таких как: Q-Fan, MyLogo 2, EZ-Flash, CrashFree BIOS 2, MultiLanguages BIOS, PostReporter, C.P.R, AI Net и AI Audio,. Подробно мы о них уже рассказывали - есть смысл остановится только на CrashFree BIOS 2. Вторая версия этой функции позволяет восстановить испорченный биос не только с дискеты, но и с CD диска.

Что касается биоса платы P5GD2 Deluxe, то он основан на версии AMI Bios.

Кроме стандартного набора настроек памяти, плата имеет обычный набор датчиков системного мониторинга. В этом же разделе реализовано управление функцией Q-Fan.

Что касается функций разгона, то они довольно мощные.

Итак, пользователь может изменить частоту FSB в пределах от 100 до 400Мгерц, поднять напряжение на процессоре до 1.7V, на памяти до 2.1V и на чипсете до 1.6V. При практическом разгоне нам удалось добиться стабильной работы при частоте FSB = 240Мгерц.

Также отметим наличие системы охлаждения Asus Stack Cool, которая представляет собой алюминиевый радиатор на лицевой стороне платы (на плате Asus P5AD2 этот радиатор изготовлен из меди),

и алюминиевую пластину на обратной. Также отметим совершенно новую программную утилиту для разгона и системного мониторинга (а также смежных функций) - A.I. Booster.

Предварительный вывод: столь мощная плата обойдется пользователю не дешево - около 220$. И хотя она основана на чипсете i915P, но по своим характеристикам она выглядит значительно привлекательнее большинства плат на чипсете i925X

Плюсы:

• Высокая стабильность;
• Поддержка SerialATARAID (8 каналов; ICH6R + Sil3114R);
• Встроенный 8-и канальный звук и сетевой контроллер Gigabit Ethernet;
• Поддержка интерфейса USB2.0 (8 портов) и IEEE-1394 (Firewire; 2 порта);
• Поддержка WiFi-g (IEEE 802.11g; 54Мбитс);
• Широкий набор фирменных технологий Asus (PC Probe, POST Reporter, CrashFree BIOS 2, MyLogo2 и проч);
• Дополнительный набор технологий AI Proactive (NOS , AI Net 2, A.I. Booster);
• Доп. охлаждение модуля питания Asus Stack Cool.

Минусы:

• Пассивное охлаждение чипсета

Особенности платы:

• Хорошие результаты разгона процессора и памяти.

Подробный обзор платы Asus P5GD2 Deluxe на чипсете i915P

Gigabyte 8GPNXP-Duo

Компания Gigabyte поддержала выход платформы LGA775 не менее мощно: на суд публике было представлено аж 16 моделей. Из них наиболее интересными являются 8ANXP-D (i925X) и Gigabyte 8GPNXP-Duo.

Из этой парочки модель Gigabyte 8GPNXP-Duo явно ближе к конечному пользователю. Во-первых она выполнена на более дешевом чипсете i915P, а во-вторых помимо памяти DDR-II, поддерживает более дешевую и скоростную (для FSB=800Мгерц) память стандарта DDR-I.

Как вы видите, разработчиками пришлось установить 6 слотов DIMM: два для памяти DDR-II (желтого цвета) и четыре для DDR-I.

По возможностям расширения плата находится в ряду лидеров. На ней установлено два высокоскоростных сетевых контроллера: Broadcom 5751 (Gigabit Ethernet) и Marvell 88E8001 (Gigabit Ethernet). Также плата имеет на борту двухканальный ParallelATARAID контроллер ITE8212F, 3 порта Firewire (два из которых поддерживают подключение по IEEE1394b), и 8 канальный встроенный звук Intel High Definition Audio (кодек CMI9880).

Остальные функции стандартные: 8 портов USB 2.0, 4 канала SerialATA (ICH6R), 2 слота PCI, три PCI Express x1 и один PCI Express x1 для видеокарт.

Отдельно отметим, что в комплектацию платы входит PCI карта расширения для поддержки WiFi (с антенной). Также плата поддерживает технологию DualBIOS (как и все high-end платы производства Gigabyte). Задняя панель - стандартная (за исключением двух сетевых разъемов RJ45).

Что касается настроек биоса (основан на версии Award BIOS), то мы не обнаружили никаких неожиданностей: стандартный набор таймингов памяти (кстати плата имеет частичную несовместимость с некоторыми модулями памяти),

, скудные настройки системного мониторинга,

и довольно стандартный набор функций разгона.

В частности плата позволяет изменять частоту FSB в пределах от 100 до 355Мгерц, увеличивать напряжение на процессоре до 1.6V , на памяти на +0.3V , а также напряжение на шине PCI-Express на +0.3V. Функции поднятия напряжения на чипсете - нет. Да и при практическом разгоне плата показала слабые результаты - стабильная работа при FSB=216Мгерц. Также выделим новое программное обеспечение для разгона из Windows - утилиту EasyTune5.

Также из особенностей платы стоит выделить двухкомпонентную схему модуля питания. Дополнительный модуль улучшает параметры работы (прежде всего стабильность) платы, и имеет собственную, полностью пассивную, систему охлаждения.

Предварительный вывод: по своим характеристикам плата является одним из лучшим представителей плат на чипсете i915P. Особую привлекательность плата имеет благодаря одновременной поддержке двух видов памяти DDR-II и DDR-I, а также мощным возможностям расширения и богатой комплектации.

Плюсы:

• Поддержка памяти DDR2 и DDR;
• Высокая стабильность;
• Поддержка SerialATARAID (4 канала; ICH6R);
• Встроенный 8-и канальный звук и два сетевых контроллера (Gigabit Ethernet);
• Поддержка интерфейса USB2.0 (8 портов) и IEEE-1394ab (Firewire; 3 порта);
• Поддержка WiFi bg (IEEE 802.11bg;до 54Мбитс) с помощью дополнительной платы;
• Широкий набор фирменных утилит и технологий Gigabyte (M.I.T, C.I.A2, EasyTune4, FaceWizard и проч);
• Выбор активного или пассивного охлаждение чипсета.

Минусы:

• Обновление биоса только через Q-Flash (с использованием 3" дискеты).
• Частичная несовместимость с некоторыми модулями памяти.

Особенности платы:

• Технология U-Plus DPS.
• Низкие результаты разгона.

Подробный обзор платы Gibabyte 8GPNXP-Duo : i915P

MSI 915P Neo2

Еще один крупный производитель материнских плат - компания MSI представила на удивление малое количество моделей (7). Одна из них - 915P Neo2 на чипсете i915P.

Эта плата предназначена для сборки систем среднего уровня. Поэтому она отличается невысокой ценой (150-180$) и базовым набором возможностей расширения. В него входят один слот PCI Express x16, два слота PCI Express x1 и три обычных слота PCI.

Правда последний PCI слот не совсем обычный - он окрашен в оранжевый цвет и называется Communication Slot. Кроме функций PCI слота, он ориентирован на использование плат беспроводного доступа (стандарта WiFi). Впрочем, в отличии от продуктов Asus и Gigabyte, подобная карта в комплектацию не входит.

Помимо перечисленного, плата поддерживает 8 портов USB 2.0, 4 канала SerialATA и 8и канальный встроенный звук Intel High Definition Audio (качестве кодека используется чип CMI9880). Из дополнительных функций стоит отметить только наличие Firewire контроллера (3 порта), а также двухканального ParallelATARAID контроллера VIA 6410. В качестве сетевого контроллера используется чип Broadcom 5751 (Gigabit Ethernet).

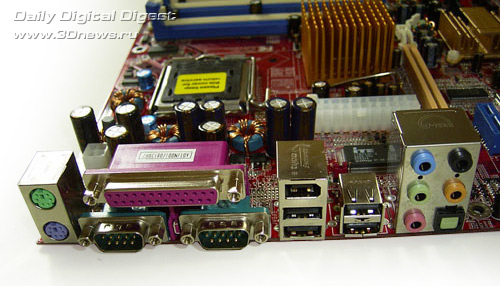

Задняя панель имеет практически стандартную конфигурацию, за исключением порта COM2.

Дело в том, что на одном и том же дизайне PCI, компания MSI выпускает платы на чипсетах i915P и i915G (с встроенным видеоядром). В результате плата на i915G имеет вместо порта COM2 выход VGA.

Что касается комплектации, то она чересчур скупая. Даже за 150$ можно было бы увеличить количество кабелей и брекетов.

Далее - биос платы основан на версии AMI BIOS. Особых "наворотов" в настройках биоса обнаружено не было, но все работало очень стабильно.

Системный мониторинг не впечатлил обилием датчиков, но зато показывал текущие уровни напряжений (чего нет, например, на плате Gigabyte 8GPNXP-Duo). Есть работающая функция контроля скорости вращения кулера в зависимости от тем-ры процессора (впрочем это уже стандартная "фича" :).

Кстати, дополнительный чип CoreCell несколько расширяет возможности системного мониторинга, а также поддерживает функции разгона из Windows. Для этого предназначена утилита CoreCenter.

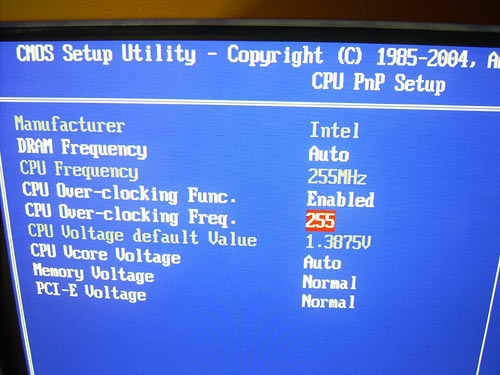

Функции разгона: изменение частоты FSB в пределах от 133 до 500Мгерц, увеличение напряжения на процессоре до 1.55V , на памяти до 2.4V и на чипсете до 1.7V.

Предварительный вывод: еще один "крепкий середнячек" с довольно неплохими функциональными возможностями. Также плата показала очень хорошие результаты в области разгона - стабильная работа на частоте FSB=244Мгерц.

Плюсы:

• Хороший уровень стабильности;
• Поддержка SerialATARAID (4 канала; ICH6R);
• Дополнительный ParallelATARAID контроллер;
• Встроенный 8-и канальный звук;
• Поддержка интерфейса USB2.0 (8 портов) и IEEE-1394a (Firewire; 3 порта);
• Широкий набор фирменных утилит и технологий MSI (CoreCell и сопутствующие утилиты);
• Разумная цена.

Минусы:

• Пассивное охлаждение чипсета;
• Бедная комплектация .

Особенности:

• Хорошие результаты разгона.

Подробный обзор платы MSI 915P Neo2 на чипсете i915P

MSI 915G Combo

Перед нами еще одна плата для процессоров LGA775, но на этот раз она основана на чипсете со встроенным видеоядром i915G. Это модель MSI 915G Combo. Кстати, слово "Combo" в наименовании продукта, означает одновременную поддержку как памяти DDR-II, так и памяти DDR-I.

Но в отличии от платы Gigabyte 8GPNXP-Duo, 915G Combo имеет всего 4 слота DIMM. То есть на каждый тип памяти приходится по два слота, и соответственно максимальный объем памяти = 2 Гбайт.

Остальные характеристики платы вполне заурядные: один слот PCI Express x16, два слота PCI Express x1 и три обычных слота PCI.

Перечислим возможности расширения: плата поддерживает 8 портов USB 2.0, 4 канала SerialATA и 8и канальный встроенный звук Intel High Definition Audio (качестве кодека используется чип CMI9880L). Из дополнительный функций стоит отметить только наличие двухканального ParallelATARAID контроллера VIA 6410. А вот поддержки последовательной шины Firewire - нет. Впрочем дизайн PCB предусматривает установку контроллера на 3 порта. Также дизайном предусмотрена установка двух гигабитных сетевых контроллеров, но на плате присутствует только один - Realtek RTL8110S.

Задняя панель платы точно такая же как на MSI 915P Neo2, плюс VGA разъем встроенного видео.

И настройки биоса точно такие же, как и на плате 915P Neo2.

В разделе системного мониторинга отметим функцию - SmartFAN, которая позволяет управлять скоростью вращения кулера в зависимости от температуры процессора.

Теперь перечислим функции разгона: изменение частоты FSB в пределах от 133 до 500Мгерц, увеличение напряжения на процессоре до 1.55V , на памяти до 2.4V и на чипсете до 1.7V. Результаты реального разгона оказались следующие: 240Мгерц с использованием внешнего видео, и 246Мгерц со встроенным видео.

Это можно объяснить тем, что используемая в тестах видеокарта основана на чипе nVidia, которые довольно капризно относятся к увеличению частоты шины PCI Express.

И в заключении упомянем о дополнительном чипе CoreCell, который позволяет плате с большей эффективностью регулировать скорость вентиляторов, а также осуществлять разгон системы непосредственно из Windows.

Итак, предварительный вывод: встроенное графическое ядро GMA900 является большим шагом по пути наращивания производительность low-end видеосистем. Однако в настоящий момент рынок бюджетных систем не требует столь мощного 3D-ядра, а для современных игр (типа Doom3) это ядро слишком слабое. Единственная реальная польза от GMA900 состоит в том, что компании Ati и nVidia не смогут больше продавать столь "тормозные" карты как FX5200 и Radeon 90009200 (не говоря уже об MX4000 :).

Плюсы:

• Хороший уровень стабильности;
• Поддержка SerialATARAID (4 канала; ICH6R);
• Дополнительный двухканальный ParallelATARAID контроллер;
• Встроенный 8-и канальный звук и сетевой контроллер (Gigabit Ethernet / PCI);
• Поддержка интерфейса USB2.0 (8 портов);
• Широкий набор фирменных утилит и технологий MSI (D-LED; CoreCell и сопутствующие утилиты);
• Разумная цена;
• Встроенное графическое ядро GMA 900.

Минусы:

• Несовместимость с отдельными модулями памяти.
• Пассивное охлаждение чипсета
• Очень неудобная защелка слота PCI Express x16

Особенности:

• Мощный набор функций для разгона + хорошие результаты.
• При использовании встроенного видеоядра рекомендуется память DDR2-533.

Подробный обзор платы MSI 915G Combo : i915G

Плата DFI 925X-T2

Эта плата основана на чипсете i875P что обеспечивает ей поддержку нативную шины AGP и памяти DDR-I. Правда по сравнению с платами на i915Pi925X владелец DFI 925X-T2 будет несколько ограничен в возможностях расширения (из-за южного моста ICH5R).

Самая интересная особенность платы: при облучении ультрафиолетом, некоторые элементы платы ярко светятся (слоты, разъемы). Но к сожалению искать ультрафиолетовую лампочку придется самостоятельно, поскольку в комплектации ее нет. Зато в коробке есть много других полезных вещей: сумка для переноски системного блока (PCTransport), дополнительная 5" панель FrontX, переходник SerialATA=>ParallelATA, а также набор стяжек и хомутов.

Одним словом, плата DFI 925X-T2 имеет самую богатую комплектацию, которую мы оценили на 5+ (и это при цене платы ~ 220$).

Дизайн платы тоже получился весьма необычным и оригинальным. Например третий слот PCI Express x1 установлен в совершенно удивительном месте - практически в центре платы. А всего на плате установлено 3 слота PCI Express x1, 3 слота PCI и один слот PCI Express x16.

Еще одной особенностью платы является то, что звуковая подсистема вынесена на отдельную платку, которая устанавливается на заднюю панель.

На платке установлены аудиоразъемы и звуковой кодек ALC880. Теперь перечислим остальные возможности расширения. Во-первых это стандартный набор из 8 портов USB2.0 и 4 каналов SerialATA. Во-вторых это поддержка последовательной шины Firewire - 3 порта.

И наконец, плата имеет два гигабитных сетевых контроллера: Marvell Yukon 88E8053 (PCI Express) и Marvell Yukon 88E8001 (PCI).

В результате на задней панели появилось два сетевых разъема RJ-45.

Как вы видите, установленная платка со звуковой подсистемой занимает места портов COM и LPT. В итоге плата DFI 925X-T2 не имеет поддержки LPT (не говоря уже о GAME-порте), и поддерживает только один порт COM через брекет.

Значительные отличия от стандартов есть и в настройках биоса. Прежде всего - это система профилей биоса, которая позволяет сохранять совершенно независимые наборы настроек биоса, и при необходимости переключаться между ними.

Что касается настроек памяти и системного мониторинга, то тут особенностей нет - все как у других плат.

А вот по части оверклокинга, инженеры DFI поработали на славу.

Перечислим функций разгона: изменение частоты FSB в пределах от 133 до 380Мгерц, увеличение напряжения на процессоре до 1.95V , на памяти до 2.5V и на чипсете до 1.8V. И на практике плата показала отличные результаты в области разгоне - стабильная работа на частоте FSB=250Мгерц.

Предварительный вывод: плата DFI 925X-T2 самая необычная, "молодежная" и "забавная" (насколько этот термин применим к материнским платам :) из всех плат для процессоров LGA775. Отметим также богатую комплектацию, которая включает множество полезных предметов с точки зрения геймера и любителя сетевых вечеринок. Но под внешней игривостью, скрывается довольно мощная и стабильная основа для любого компьютера, способная как на оверклокинг, так и на работу в качестве центра "цифрового дома". Но вот только старый LPT принтер подключить не удастся :)

Плюсы:

• Высокая стабильность;
• Поддержка SerialATARAID (4 канала; ICH6R);
• Встроенный 8-и канальный звук и два сетевых контроллера (Gigabit Ethernet);
• Поддержка интерфейса USB2.0 (8 портов) и IEEE-1394 (Firewire; 2 порта);
• Фирменная технология DFI (CMOS Reloaded, RadarSync);
• Очень богатая комплектация (PCtransport, FrontX, переходник SATA=>PATA, набор стяжек).

Минусы:

• Пассивное охлаждение чипсета

Особенности:

• Отличные результаты разгона процессора и памяти.
• Нет портов LPT и GAME.
• Необычное расположение третьего слота PCI Express x1
• Звуковой кодек расположен на отдельной платке.
• Ультрафиолетовая окраска отдельных элементов

Подробный обзор платы DFI 925X-T2 : i925X

Albatron PX865PE7 Pro

Эта плата является типичным продуктом переходного периода от Socket478 к Socket -T. В частности, плата Albatron PX865PE7 Pro поддерживает новейшие процессоры Intel LGA775, но основана на чипсете i865PE. В результате пользователь получает поддержку шины AGP (у i925X(E)i915P - только PCI Express), поддержку памяти DDR-I и два канала ParallelATA. В результате платы на i865PE являются идеальной основой для постепенного апгрейда.

Количество PCI слотов придется по вкусу пользователям с большим количеством соответствующих карт. Напомним, что большинство плат на i925X(E)i915P имеют только 2-3 слота PCI.

Остальные возможности расширения: восемь портов USB2.0, встроенный 6и канальный звук и гигабитный сетевой контроллер. Также к плате можно подключить два SerialATA устройства. Но если это жесткие диски, то объединить их в RAID массив не получится - для экономии Albatron использовала южный мост ICH5 (без R), который не поддерживает данные функции.

Не густо, но ведь и цена платы менее 100$. И это с учетом того, что для ее производства используется дорогой процессорный сокет, а модуль питания мощнее чем на платах для процессоров Socket478.

Биос платы также не поражает воображение богатством настроек - есть только самое необходимое.

В числе необходимых функций есть и контроль скорости вращения вентилятора на процессорном кулере.

Что касается возможностей разгона, то тут платы на i865PE показывают очень высокие результаты. В частности система с Albatron PX865PE7 Pro работала стабильно вплоть до частоты FSB=250Мгерц.

Перечислим функций разгона: изменение частоты FSB в пределах от 133 до 550Мгерц, увеличение напряжения на процессоре на 0.3V , на памяти на 0.3V и на шине AGP на 0.1V.

Предварительный вывод: безусловно данная плата понравится тем пользователям, которые хотят установить новые процессоры Intel, но не желают расставаться с хорошей AGP видеокартой иили качественной оперативной памятью.

Плюсы:

• Высокая стабильность и хороший уровень производительности.
• Поддержка SerialATA (2 канала; ICH5)
• Встроенный 6-и канальный звук и сетевой контроллер Gigabit Ethernet.
• Поддержка интерфейса USB2.0 (8 портов).
• Низкая цена.

Минусы:

• Скудная комплектация

Особенности:

• Отличные результаты разгона.

Подробный обзор платы Albatron PX865PE7 Pro на чипсете i915P

Albatron PX915P-AGPe

Перед нами еще один представитель переходного периода. Хотя плата Albatron PX915P-AGPe основана на чипсете i915P среди ее слотов расширения можно заметить AGP. Но в отличии от платы Albatron PX865PE7 Pro, поддержка шины AGP не нативная, а реализована с помощью шины PCI. В результате можно смело ожидать значительного падения производительности в большинстве 3D -приложений (от 25 до 75%).

Как вы видите, на одной плате мирно соседствует слоты PCI Express x16 и AGP, а также обычные PCI (2 слота) и PCI Express x1 (также 2 слота).

Получается, что при использовании AGP видеокарты пользователь теряет часть производительности, но в замен получает более мощные возможности расширения чипа ICH6. В частности помимо слотов PCI-E x1, плата поддерживает 4 канала SerialATA и встроенный 8 канальный звук. А с помощью дополнительных контроллеров инженеры Albatron добавили поддержку двух сетевых соединений (один контроллер - гигабитный), и поддержку ParallelATA-RAID (2 канала). Т.е. для полного комплекта не хватает только поддержки шины Firewire :).

Впрочем, набор функций расширения соответствует низкой цене платы (~130$).

К биосу платы особых претензий нет.

Плата PX915P-AGPe также имеет функцию контроля скорости вращения вентилятора.

Что касается возможностей разгона, то тут данная плата нас сильно удивила: с видеокартой PCI Express она стабильно работала на частотах FSB вплоть до 246Мгерц (не рекорд, но очень хороший результат). А с установленной AGP видеокартой, стабильность работы сохранялась на частотах FSB до 256Мгерц (наилучший результат).

Перечислим функций разгона: изменение частоты FSB в пределах от 133 до 333Мгерц, изменение напряжения на процессоре в диапазоне от 0.85V до 1.6V с шагом 0.025V (и от 1.6V до 1.9V с шагом 0.1V), увеличение напряжения на памяти на 0.4V и на чипсете на 0.3V.

Плата Albatron PX915P-AGPe является "нишевым" продуктом, предназначенным для небольшой группы пользователей, которые не имеют возможности сразу поменять AGP видеокарту на PCI Express (но предусматривают эту замену в дальнейшем). В результате владельцы этой материнской платы идут на компромисс: теряют некоторую часть производительности видеоподсистемы, но получают расширенную функциональность южного моста ICH6.

Плюсы:

• Высокая стабильность и отличный уровень производительности.
• Одновременная поддержка PCI Express x16 и AGP (эмуляция через PCI).
• Поддержка SerialATARAID (4 канала; ICH6)
• Дополнительный ParallelATARAID контроллер.
• Встроенный 8-и канальный звук и поддержка интерфейса USB2.0 (8 портов)
• Сетевой контроллер Gigabit Ethernet + сетевой контроллер 10100Мбит.
• Разумная цена.

Минусы:

• Некоторая нестабильность работы с AGP-видеокартой
• Несовместимость с модулями Kingston HyperX PC2700
• Пассивное охлаждение чипсета
• Несбалансированная комплектация

Особенности:

• Отличные результаты разгона процессора.

Подробный обзор платы Albatron PX915P-AGPe на чипсете i915P

Asus P5GDC-V Deluxe

Основная характеристика этой платы - ее универсальность. С одинаковым успехом она может быть основой как многофункциональной офисной системы, так и домашнего компьютера. А отличный набор функций разгона наверняка заинтересует оверклокеров.

Тут же отметим одновременную поддержку двух видов памяти: DDR-I (4 слота) и DDR-II (2 слота)!

Также на плате установлено 3 слота PCI, два слота PCI-E x1 и слот PCI-E x16.

Остальные возможности расширения: 4 канала SerialATA, три канала ParallelATA (благодаря дополнительному RAID контроллеру), гигабитный сетевой контроллер и 8 канальный встроенный звук.

Кроме того, плата поддерживает 8 портов USB2.0, два порта Firewire и оснащена встроенным графическим ядром Intel GMA 900.

Биос платы практически не отличается от биосов других плат Asus серии P5xxx.

Набор датчиков системного мониторинга - стандартный. Также присутствует фирменная функция Q-Fan, которая контролирует скорость вращения вентилятора.

Приятно отметить, что наличие встроенного видеоядра никак не сказалось на функциях оверклокинга. Они очень мощные: изменение частоты FSB в пределах от 100 до 400Мгерц, возможность поднять напряжение на процессоре до 1.7V, на памяти на 0.4V (как для DDR-I, так и для DDR-II) и на чипсете на 0.1V.

На практике плата показала стабильную работу на частоте FSB = 250Мгерц. Также стоит отметить дополнительную систему охлаждения модуля питания - алюминиевый радиатор на лицевой стороне, и алюминиевая пластина на обратной стороне платы (так называемый Asus StackCool).

На сегодняшний день плата Asus P5GDC-V Deluxe самая мощная и функциональная плата со встроенным видеоядром в ассортименте Asus. Но на мой взгляд, в линейке плат Asus на чипсете i915G не хватает модели Premium c двумя гигабитными сетевыми контроллерами и расширенной комплектацией (включая WiFi модуль). Именно такая плата позволила бы ее владельцу не беспокоится о том, что возможностей расширения его системы может не хватить :).

Плюсы:

• Высокая стабильность и отличный уровень производительности.
• Поддержка интерфейса USB2.0 (8 портов) и IEEE-1394 (Firewire; 2 порта).
• Поддержка SerialATARAID (4 канала; ICH6R)
• Дополнительный ParallelATARAID контроллер.
• Встроенный 8-и канальный звук
• Сетевой контроллер Gigabit Ethernet.
• Встроенное графическое ядро GMA900
• Широкий набор фирменных технологий Asus (PC Probe, POST Reporter, CrashFree BIOS 2, MyLogo2 и проч).
• Дополнительный набор технологий AI Proactive (NOS, AI Net 2,)
• Доп. охлаждение модуля питания Asus Stack Cool.

Минусы:

• Несовместимость с модулями Kingston HyperX PC2700
• Пассивное охлаждение чипсета

Особенности:

• Отличные результаты разгона процессора.

Подробный обзор платы Asus P5GDC-V Deluxe на чипсете Intel 915G

Biostar P4TGP775

Платы данного производителя интересуют прежде всего экономных пользователей, которые за относительно небольшие деньги хотят получить полнофункциональный продукт. Однако для производителя, стремление максимально сэкономить может привести к падению качества. И в результате скупой пользователь заплатит дважды. Модель Biostar P4TGP775 является отличным доказательством этого утверждения: это невысокое качество сборки, серьезные огрехи в стартовой версии биоса, скудная комплектация и невысокий уровень производительности. Отдельно отметим серьезный недостаток тестируемого экземпляра: на плате установлен гигабитный сетевой контроллер, но на задней панели отсутствует разъем для подключения кабеля (RJ-45).

Впрочем, если инженеры Biostar выпустят новую ревизию платы со стабильной версией биоса, то при своей невысокой цене она может заинтересовать сборщиков дешевых систем.

Плата поддерживает память типа DDR-I, и имеет неплохой набор возможностей расширения: один слот PCI Express x16, три слота PCI Express x1 и три "обычных" PCI слота. Кроме того на плате есть специфический слот U20, который предназначен для сетевой карты Biostar SOHO Router Card.

Остальные возможности расширения: 4 канала SerialATA, дополнительный двухканальный ParallelATARAID контроллер ITE8212F (итого три канала ParallelATA), гигабитный сетевой контроллер и 8 канальный встроенный звук.

Также плата поддерживает 8 портов USB2.0 и пару портов Firewire.

та самая задняя панель без RJ-45

Биос платы предоставляет пользователю стандартный набор настроек.

Это касается параметров регулирующих работу памяти, функции системного мониторинга и прочее.

Отдельно отметим функцию, которая выводит данные мониторинга на POST экран.

Что касается функций разгона, то частота FSB изменяется в пределах от 133 до 255Мгерц, напряжение на процессоре можно увеличить до 1.6V; также можно увеличить напряжение на памяти и на чипсете. Но последние две функции имеют весьма странные диапазоны, которые мы засчитали как недоработки биоса.

Но в любом случае экспериментировать с разгоном можно только в том случае, если плата куплена в надежном магазине с работающим манибеком и твердой гарантией. Дело в том, что именно после экспериментов с разгоном наша плата вышла из строя (то же самое можно сказать о установке очень мощных процессоров).

Вывод: поскольку розничная цена платы остается неизвестной, то можно сделать заключение что данная модель отсутствует в магазинах. Но особого расстройства мы не испытываем - качество платы далеко от того уровня, когда ее можно рекомендовать к покупке.

Плюсы:

• Поддержка интерфейса USB2.0 (8 портов) и IEEE-1394 (Firewire; 2 порта).
• Поддержка SerialATARAID (4 канала; ICH6R)
• Дополнительный ParallelATARAID контроллер.
• Встроенный 8-и канальный звук
• Сетевой контроллер Gigabit Ethernet.

Минусы:

• Несовместимость с модулями Kingston HyperX PC2700
• Пассивное охлаждение чипсета
• Недоработки текущей версии биоса
• Скудная комплектация
• Невысокое качество сборки

Особенности:

• Попытки разгона могут привести к выходу платы из строя.

Подробный обзор платы Biostar P4TGP775 на чипсете Intel 915P

Abit AS8

Несмотря на процессорный сокет LGA775, плата Abit AS8 основана на чипсете предыдущего поколения - i865PE. В результате этот продукт отлично подойдет тем пользователям, которые не имеют жестких требований к возможностям расширения, и хотят максимально сэкономить деньги. В этом случае чипсет i865PE является идеальным решением: недорогой, имеет поддержку шины AGP и памяти типа DDR-I (причем с памятью этого вида он работает несколько эффективнее чем i915PG).

Итак, на плате установлен один слот AGP, 4 слота PCI, встроенный 6и канальный звук, сетевой контроллер, восемь портов USB 2.0 и три порта IEEE1394 (Firewire).

Что касается подключения жестких дисков, то возможности платы в этой области напрямую зависят от используемого южного моста. В данном случае используется чип ICH5R, что означает поддержку двух каналов SerilalATA и двух каналов ParallelATA (у ICH6(R) - есть поддержка только одного канала P-ATA).

Задняя панель платы Abit AS8 отличается тем, что на месте COM2 расположены вход и выход SP-DIF.

Биос платы выполнен на основе Award Bios Phoenix. Все разделы биоса имеют практически стандартный интерфейс, за исключением раздела mGuru Utility, который предназначен для разгона и системного мониторинга.

Стоит отметить, что мощные функции мониторинга во многом реализованы благодаря дополнительному чипу mGuru:

Также чип mGuru позволяет хранить в памяти 4 независимых профиля настроек биоса.

При этом функции биоса тесно взаимодействуют с фирменными утилитами ABit, что позволяет настраивать многие параметры непосредственно из Windows.

Что касается функций разгона, то частота FSB изменяется в пределах от 100 до 400Мгерц, напряжение на процессоре можно увеличить до 1.7375V , на памяти до 3.2V, на чипсете до 1.65V и на шине AGP до 1.65V.

На практике плата Abit AS8 показала отличные результаты - стабильная работа на частоте FSB=250Мгерц.

Вывод: Abit AS8 является достойным продуктом, за вполне разумные деньги. Она имеет мощный набор инструментов для разгона, показывает прекрасную совместимость с различными модулями памяти. Кроме того плата имеет большое количество фирменных технологий основанных на доп. чипе mGuru. И наконец плата привлекательна тем, что основана на чипсете i865PE. Это означает то, что не нужно покупать дорогую DDR-II память и PCI Express видеокарту.

Плюсы:

• Очень высокая производительность и стабильность.
• Поддержка интерфейса USB2.0 (8 портов) и IEEE-1394 (Firewire; 3 порта).
• Поддержка SerialATARAID (2 канала; ICH5R)
• Неплохая комплектация и разумная цена
• Встроенный 6-и канальный звук и сеть.
• Широкий набор фирменных технологий Abit (mGuru Utility, FlashMenu, BlackBox и т.д.).
• Дополнительный чип mGuru (FanEQ, профили биоса, OC Guru, и т.д.).
• Отличная совместимость с модулями памяти
• Мощные возможности разгона

Минусы:

• Не обнаружено.

Особенности:

• Отличные результаты разгона.

Подробный обзор платы Abit AS8 на чипсете Intel 865PE
