Shuttle AN50Rна nVidia nForce3 150 (Athlon 64)

С продукцией компании Shuttle мы давно знакомы. В частности, в нашей лаборатории побывали платы Shuttle AK35GT2 (VIA KT333) и AK37GTR (KT400), которые оставили после себя очень хорошие впечатления. Компания все больше и больше концентрирует свое внимание на рынке бербон-систем (в этой области она лидер) и не столь активно продвигает материнские платы (продукты на nForce II и KT600 трудно найти даже в магазинах). Однако, полностью рынок системных плат Shuttle не покидает - например для процессоров Athlon 64 была представлена новая плата AN50R основанная на чипсете nForce 3 150.

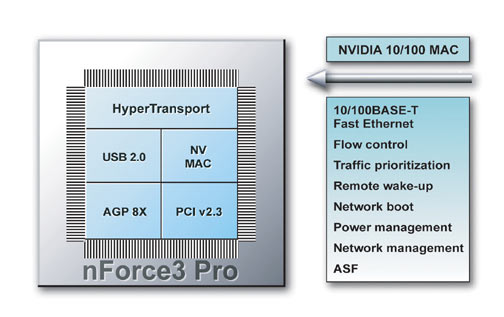

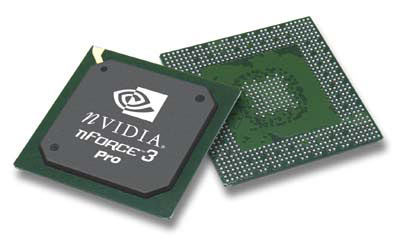

Чипсет NVIDIA nForce 3 150

Не сумев получить лицензию на процессорную шину Quad Pumped Bus от Intel, компания nVidia сосредоточила свое внимание на выпуске чипсетов для процессоров AMD. В результате на свет появился очень удачный nForce II на котором было выпущено большое количество материнских плат. А когда настала очередь чипсетов для 64битых процессоров, то и тут nVidia оказалась в числе первых: общественности был представлен nForce 3 150.

Интересно, что для его разработки инженерам nVidia пришлось очень сильно урезать чипсет nForce 2. Во-первых было убрано встроенное видеоядро: первые платы на nForce 3 предназначались для рабочих станций, где GeForce4 MX выглядит крайне неуместно. Во-вторых, был исключен двухканальный контроллер памяти (как мы знаем контроллер памяти интегрирован в процессор). Взамен утраченных возможностей, в чипсет был встроен контроллер шины HyperTransport.

В результате появилась очень заманчивая возможность объединить сильно урезанный северный мост и южный мост в один чип. Специалисты компании так и сделали, при этом немного модифицировали функции южного моста. В частности, у чипсета появилась поддержка трех каналов ATA-133 (итого 6 устройств), а также возможность объединить жесткие диски в RAID массив уровня 0, 1 и 0+1. Естественно некоторые производители поддержали новую функцию (пример - Leadtek K8N Pro или Chaintech ZNF3-150), а другие ограничились разводкой двух каналов (как на нашей плате).

Стоит отметить отсутствие поддержки протокола SerialATA, что является серьезным минусом чипсета. Поэтому для его реализации, производителям материнских плат придется устанавливать дополнительный чип или трансформировать один IDE канал в два SerialATA с помощью чипов-мостов.

В остальном, чипсет nForce 3 150 не может похвастаться богатством функций, скорее даже наоборот: отключена поддержка последовательной шины Firewire, убран мощный APU c поддержкой 3d-audio и Dolby Digital 5.1 (вместо него поддерживается AC'97). А нетронутыми осталась поддержка сетевого контроллера и 6 портов USB 2.0.

В итоге чипсет nVidia nForce3 150 получил следующие характеристики:

• Поддержка шины HyperTransport;
• Поддержка шины AGP 8X;
• Режимы IDE: ATA-3366100133 (3 канала);
• Поддержка RAID массивов (уровни 0, 1 и 0+1);
• Количество PCI Masters: 5
• Порты USB 2.0: 6
• Поддержка AC'97 2.1
• 10/100MB Fast Ethernet.

По последним сообщениям компании все же удалось победить проблемы с реализацией SerialATA, и в ближайшее время эта функция будет реализована в новых чипсетах. В частности для рынка SocketA плат выйдет новый южный мост Giga-MCP (или MCP-S), а для процессоров Athlon64 выйдет чипсет nForce 3 250. Помимо поддержки SerialATA, в новых продуктах будет увеличенное количество портов USB (до 8) и будет поддержка Gigabit Ethernet. Также, согласно блуждающим слухам, компания представит видеоядро и звуковое ядро в виде отдельных чипов.

Спецификация Shuttle AN50R

Коробка

Плата упакована в красочную коробку, которая имеет пластиковую ручку для удобства переноски.

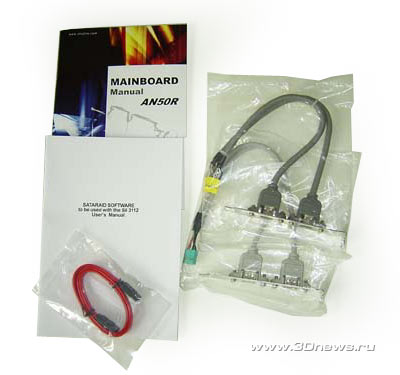

Комплектация

• Материнская плата;
• CD диск с ПО и драйверами (*);
• Один ATA-100 шлейф, FDD шлейф (*);
• Один SerialATA кабель;
• Руководство пользователя на английском языке;
• Руководство по созданию/управлению RAID массивами;
• Брекет с 2 дополнительными портами Firewire;
• Брекет c 2 дополнительными портами USB2.0;
• Заглушка на заднюю панель корпуса(*)

Несмотря на скудную комплектацию, в целом она соответствует цене продукта. Единственное, что не совсем понравилось - это скупые описания некоторых "тонких" параметров биоса в руководстве пользователя. В итоге оценка за комплектацию = "4".

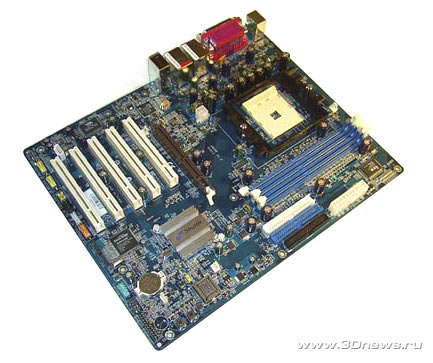

Плата Shuttle AN50R

Дизайн платы очень удачный: основной разъем питания установлен на нижнем краю платы, а расстояние от защелок слотов DIMM до AGP слота позволяет совершенно спокойно устанавливать модули памяти при установленной видеокарте. Далее - удобно расположены разъемы для подключения IDE шлейфов. Между ними есть промежутки, а сами разъемы имеют четкую маркировку. Единственное нарекание может вызвать расположение дополнительного разъема питания (около процессорного сокета) - но это уже мелкие придирки.

Теперь рассмотрим внимательно процессорный сокет.

пластиковая рамка -установлена

пластиковой рамки -нет

Как мы видим, AMD организовала охлаждение своих процессоров по примеру Intel'a. Во-первых, пластиковая рамка строго стандартизирует размеры кулера, что гарантирует успешную установку. Однако, производители нестандартных систем охлаждения имеют место для маневра: пластиковая рамка легко снимается, а новый кулер устанавливается с помощью двух монтажных отверстий (пример - Zalman 7000).

А вот крепеж кулера организован иначе, чем у материнских плат для Pentium4. На пластиковой рамке есть 6 массивных зуба (по 3 с каждой стороны), за которые кулер крепится при помощи традиционной клипсы. Вот пример установки кулера Gigabyte 3D Cooler на нашу плату:

Еще одной особенностью 754-сокета является усилительная пластина на обратной стороне платы:

Ее установка позволяет избежать изгиба платы при установке массивного кулера. Пластина металлическая; и чтобы избежать возможных замыканий - между ней и платой есть резиновая прокладка. Впрочем, нового тут ничего нет - подобный технические прием мы не раз видели на Pentium4-платах (пример - Biostar P4TSE).

Рядом с процессорным сокетом находится разъем для подключения кулера - FAN1. На плате есть еще пара подобных разъемов: FAN2 - расположен около чипсета, а FAN3 - установлен в очень неудобном месте, между AGP и PCI1 слотами. Материнская плата Shuttle AN50R умеет отслеживать скорость всех трех вентиляторов.

Далее - нетрудно заметить отсутствие северного моста: чипсет nVidia nForce3 150 - это одночиповое решение.

На плате установлено три слота DIMM, при этом максимальный объем памяти составляет 3Гбайт.

Как только на плату подается напряжение - загорается зеленый светодиод, расположенный около основного разъема питания. А когда плата стартует, загорается светодиод около слотов DIMM, который остается гореть после перехода системы в состояние stand-by. На плате есть еще один светодиод (красный :), который расположен около батарейки и загорается при обращениях к жесткому диску.

На плате установлен AGP слот с защелкой. В него можно устанавливать только 1.5 (или 0.8V) вольтовые видеокарты стандарта AGP 4X 8X.

Кроме него на плате Shuttle AN50R установлено пять PCI слотов.

Возможности расширения

Дизайн платы Shuttle AN50R предусматривает установку двухканального SerialATARAID контроллера Sil3112, производства Silicon Image.

В результате мы можем подключить 2 жестких диска и объединить их в RAID массив(ы) уровня 0, 1. В этом отношении чипсет nVidia проигрывает VIA K8T800, у которого южный мост VT8237 имеет встроенную поддержку протокола SerialATA.

Еще раз напомню, что nForce3 состоит всего из одного чипа. Он расположен в левом нижнем углу платы и закрыт радиатором. При работе радиатор нагревается довольно сильно, и любителям разгона можно рекомендовать активное охлаждение.

Далее - плата поддерживает 6 портов USB 2.0, четыре из которых расположены на задней панели, а еще 2 подключаются с помощью брекета (есть в комплекте).

Кроме этого, плата Shuttle AN50R поддерживает другой вид последовательной шины - IEEE1394 ("Firewire"). Для этого на плату установлен дополнительный контроллер VIA VT6306.

В результате плата поддерживает до 3 портов IEEE1394: один расположен на задней панели, а еще 2 подключаются с помощью брекета (тоже есть в комплекте). Разъемы для подключения установлены после последнего слота PCI и маркированы ярко-желтым цветом.

Далее - плата Shuttle AN50R имеет встроенный шестиканальный звук на основе кодека ALC650

А перед AGP слотом установлены два LAN контроллера. Первый - это чип Intel 82540, который обеспечивает высокую скорость передачи данных (1000 Мбит/с Ethernet)

забавно видеть Intel'ский чип на AMD плате :)

Второй - это физический интерфейс встроенного в чипсет LAN-контроллера (чип RTL8201BL)

Он обеспечивает стандартную скорость передачи (10100 Мбит/с Ethernet). В результате на задней панели появилось два разъема RJ-45 (разъем Gigabit-ного контроллера расположен ближе к аудиоразъемам).

Обращает на себя внимание то, что вместо порта COM2 установлены SP-DIF выход и один разъем Firewire. Что касается COM2, то он пропал бесследно.

Традиционная схема джамперов на плате:

На плате Shuttle AN50R установлена единственная перемычка: JP18 - предназначена для обнуления параметров CMOS (расположена около биоса).

Большим количеством дополнительных функций плата похвастаться не может. Однако одна изюминка все же есть: в левом нижнем углу платы установлены кнопки "Power" и "Reset" (соответственно для включения системы и сброса).

Впервые такие кнопки появились на платах Abit (являются составной частью концепции Abit Engineered). Но вот в последнее время компания отказалась от их использования (пример Abit AI7 на чипсете i865PE).

Теперь поговорим о настройках биоса.

BIOS

Биос платы Shuttle AN50R основан на версии Award BIOS Phoenix.

Фактически, если не говорить пользователю, что в системе установлен процессор Athlon 64, то он без каких-либо особых затруднений сумеет настроить систему. Впрочем, некоторые особенности все же есть - например в разделе "Advanced Chipset Features".

Два незнакомых параметра ("LTD Downstream Width" и "LTD Speed") могут смутить даже опытного сборщика, поскольку их описания отсутствуют в руководстве пользователя.

Скорее всего это скорость работы шины HyperTransport (а расшифровывается LDT как Lightning Data Transport).

Что касается установки таймингов памяти, то сделать это мы не в состоянии. Единственное что нам доступно - это выбор частоты работы памяти:

Под фиксированными значениями "DDR200", "DDR266", "DDR333" и "DDR400" на самом деле скрываются делители частоты памяти 12, 23, 56 и 11 соответственно. Это означает, что при установке значения "DDR400" память работает в синхронном режиме (кстати, это наиболее производительный режим). И при разгоне процессора путем повышения FSB до 220Мгерц, соответственно поднимается частота памяти до 220Мгерц (что соответствует DDR440). Это означает, что для разгона процессоров Athlon64 на придется запастись высокоскоростной памятью.

Теперь рассмотрим раздел, посвященный системному мониторингу.

Перед нами стандартный набор параметров: уровни напряжений, текущие температуры процессора, системы и модуля питания, а также скорости вращения трех вентиляторов, которые могут быть подключены к плате.

Также есть возможность установки температурного порога процессора, при достижении которого система выключится. Кроме того, плата поддерживает аппаратную защиту от перегрева и отслеживает температуру процессора по встроенному в ядро термодиоду. На практике это выглядит следующим образом: при достижении температуры 100C система выключается. Опыт ставился следующим образом: я решил проверить наличие в процессоре Athlon 64 встроенной защиты от перегрева, наподобие той, которая реализована в процессора Pentium4 (пропуск тактов). Для этого я запустил программу подбора ключей (которая показывает ежесекундную производительность) и отключит вентилятор на кулере :). Через некоторое время температура стала довольно быстро подниматься (по 3-4 C каждые 2 секунды; программа Motherboard Monitor 5.3.4.0). При достижении 90C скорость работы оставалась постоянной, после чего я решил прекратить эксперимент. Но пока я одним глазом следил за температурой, другим за производительностью, а третьим искал куда подключить кулер, температура живо превысила 100 градусов (последняя цифра 102С) и система выключилась. Причем, до самого последнего момента уровень производительности оставался неизменным.

Однако, процессор Athlon 64 все же умеет снижать скорость для уменьшения тепловыделения. Причем делает он только в тех случаях, когда уровень нагрузки невысок (офисные задачи, интернет-серфинг и т.п.). Да и механизм снижения скорости основан не на пропуске тактов (как у Intel P4), а с помощью снижения множителя. Данная технология получила название Cool'n'Quiet, и естественно, у всех процессоров поддерживающих эту функцию множитель не заблокирован. Точнее - множитель изменяется только в сторону уменьшения. А как только нагрузка на процессор возрастает (например запущена игрушка), то множитель увеличивается до номинального, и процессор работает в полную силу.

Однако для практической проверки технологии Cool'n'Quiet необходимо выполнение трех условий. Во-первых, сам процессор должен поддерживать эту функцию - есть!
Во-вторых, операционная система должна поддерживать спецификацию ACPI 2.0, и содержать обновленный драйвер процессора - тоже есть!
В-третьих, материнская плата должна поддерживать эту функцию. И вот тут нас поджидает разочарование: Shuttle AN50R - не поддерживает технологию Cool'n'Quiet.

Разгон и стабильность

В свое время мы протестировали платы Shuttle AK35GT2 (VIA KT333) и AK37GTR (KT400) и отметили очень мощные функции для разгона. Причем практическое тестирование только подтвердило особое внимание инженеров компании к удовлетворению нужд оверклокеров. Не стала исключением и плата AN50R - на ее борту практически полный набор функций для разгона, за исключением изменения множителя.

Рассмотрим их по-порядку:

Во-первых, плата Shuttle AN50R позволяет изменять частоту системной шины в диапазоне от 200 до 250Мгерц с шагом 1 Мгерц.

Далее идет возможность повышения напряжения на процессоре (Vcore) от 0.8V до 1.7V.

В диапазоне от 0.8V до 1.55V шаг равен 0.025V, а от 1.55V до 1.7V шаг уже = 0.05V. Напомню, что для процессора Athlon 64 3000+ штатным напряжением является 1.5V.

Следующий пункт - возможность повышения напряжения на памяти:

Диапазон изменения от 2.7V до 2.9V c шагом 0.1V ; есть также пункт "Auto" (например для модуля Transcend DDR500 плата установила напряжение 2.6V).

Далее - плата Shuttle AN50R позволяет изменять напряжение на шине AGP и напряжение на чипсете.

Диапазон изменения Vagp от 1.6V до 1.8V (с шагом 0.1V). А диапазон изменения Vdd равен от 1.7V до 1.9V (тоже с шагом 0.1V).

Кроме этого, есть еще один интересный пункт: изменение напряжения LDT.

Доступные значения: 1.3V, 1.4V, 1.5V и "Auto". Судя по немногим сведениям, данный параметр отвечает за напряжение на шине HyperTransport (или LDT - Lightning Data Transport, высокоскоростная шина, разработанная компанией AMD, на которой основывается HyperTransport).

И наконец, пользователь может установить частоту шины AGP.

Диапазон изменения от 66 до 100Мгерц с шагом 1 Мгерц. А что касается частоты шины PCI, то по аналогии с чипсетом nForce II, она жестко заблокирована и равна 33Мгерц.

Теперь рассмотрим преобразователь питания. Он имеет 3-х фазную схему, в которой установлены семь конденсаторов емкостью 3300 мкФ и четыре - по 1500 мкФ.

При круглосуточной работе в течении всего тестирования (4 дня) сбоев в работе не было.

Теперь переходим к практическому разгону.

Данный процессор удалось разогнать до частоты 2150 Мгерц, что является явно невысоким результатом. И что послужило препятствием для дальнейшего разгона сказать трудно: неизвестен разгонный потенциал конкретного экземпляра процессора, совместимость с различными марками оперативной памяти, режим работы памяти (синхронныйасинхронный), зависимость разгона Athlon64 от эффективности охлаждения, особенности текущей версии биоса материнской платы, и пр. Поэтому что-либо определенное мы сможем сказать только после тестов еще нескольких плат Socket754 (т.е. в сравнительном обзоре).

Производительность

В качестве конкурентов я выбрал следующие системы: материнская плата Soltek 75FRN2-L на чипсете nForce II с процессором Barton (частота = 2Ггерц, 200х10), и материнская плата Abit IC7-G на чипсете i875P с процессором Pentium4 на ядре Northwood (частота 3.0Ггерц; 12x250).

Хочу обратить внимание, что Intel-система выбрана специально в наиболее скоростном варианте. Разгон процессора с частоты FSB 200Мгерц до 250Мгерц (800QPB => 1000QPB) по производительности заметно превосходит штатный P4 3.0C (к большому сожалению, мы не смогли получить такой процессор), а использование оперативной памяти с минимальными таймингами (2-2-5-2) только наращивает производительность.

В результате, если система с процессором AMD Athlon64 3000+ сможет показать приблизительно такой же уровень производительности, то это полностью оправдывает не только "рейтинг производительности"=3000, но и добавочный "плюс" :).

В тестовой системе было использовано следующее оборудование:

Вначале посмотрим на результаты синтетических тестов.

К большому сожалению, не одна версия пакета Sandra не позволила мне протестировать "прокачку памяти" на система с платой Shuttle AN50R. Поэтому мы ограничимся тестом FutureMark PCMark2002.

Во всех синтетических тестах преимущество остается за Intel-системой.

Теперь тесты игровых программ (т.е. реальных приложений).

Еще раз напомню, что система с процессором Intel Pentium4 была нестандартной (т.е. сильно разогнанной) и поэтому ее производительность приведена только для оценки. А вот дуэль Athlon64 и AthlonXP (Barton) проводилось в абсолютно честных условиях, и закончилась полным поражением последнего.

Что касается производительности платы Shuttle AN50R, то поскольку она первая в нашей лаборатории, мы не можем уверенно сказать насколько она вышениже других плат на чипсете nForce3 150. В любом случае, производительность плат на одном чипсете очень редко отличается более чем на 3%. Кроме того, качество изготовления плат Shuttle очень высокое и практически никогда не давала нам повод пожаловаться на низкую скорость работы продукта.

Выводы

Плата Shuttle AN50R произвела хорошие впечатление: при относительно невысокой цене (~130$) пользователь получает очень стабильную, быструю плату с хорошими возможностями расширения и богатыми настройками биоса.

Единственные нарекания вызывает бедный комплект поставки. Впрочем, он полностью соответствует цене продукта. Кроме того, плата может похвастаться богатым набором функций для разгона. А из недостатков можно выделить только отсутствие поддержки технологии Cool'n'Quiet.

Заключение

• Хорошая стабильность и высокий уровень производительности;
• Поддержка SerialATA (2 канала; RAID);
• Встроенный 6-и канальный звук и 2 сетевых контроллера (один из них Gigabit Ethernet);
• Поддержка интерфейса USB2.0 (6 портов) и IEEE-1394 (Firewire; 3 порта);
• Относительно невысокая цена.

• Неполное руководство пользователя;
• Нет поддержки Cool'n'Quiet.

• Мощные функции разгона (но нет возможности изменить множитель)

Автор выражает благодарность компании Санрайз за предоставленный процессор Athlon 64 3000+.
