Впервые с серией видеокарт KalmX я познакомился в 2014 году, когда протестировал кастомную модель GeForce GTX 750 Ti. Если помните, именно поколение видеокарт Maxwell вывело решения NVIDIA на новый уровень в плане энергоэффективности. С тех пор мне довелось протестировать и KalmX-версию GeForce GTX 1050 Ti, а потому я был уверен, что появление очередной новинки Palit, оснащенной пассивной системой охлаждения, оставалось лишь вопросом времени. Раз тайваньская компания продолжает выпускать такие видеокарты, значит, они действительно пользуются спросом. Насколько удачной оказалась бесшумная версия GeForce GTX 1650, вы узнаете в нашем подробном обзоре.
⇡#Технические характеристики и особенности конструкции
Ниже представлены основные характеристики Palit GeForce GTX 1650 KalmX. В продаже вы найдете всего одну версию этой видеокарты. Скажу больше: на российском рынке вы не встретите других «пассивных» ускорителей графики со схожим уровнем производительности, что свидетельствует об эксклюзивности изучаемого продукта. О целесообразности покупки такой видеокарты мы обязательно поговорим далее, а пока прошу заметить, что частотные характеристики версии KalmX полностью совпадают с параметрами референсной GeForce GTX 1650, существующей, как известно, только на бумаге. Подробнее с особенностями «тысяча шестисот пятидесятой» и процессором TU117 вы можете ознакомиться в статье «Обзор видеокарты NVIDIA GeForce GTX 1650: скромность или коварство?»
|
GeForce GTX 1650 (референс) |
Palit GeForce GTX 1650 KalmX |
Графический процессор |
Название |
TU117 |
TU117 |
Микроархитектура |
Turing |
Turing |
Техпроцесс, нм |
12 нм FFN |
12 нм FFN |
Число транзисторов, млн |
4700 |
4700 |
Тактовая Boost-частота, МГц |
1665 |
1665 |
Число шейдерных ALU |
896 |
896 |
Число блоков наложения текстур |
56 |
56 |
Число ROP |
32 |
32 |
Оперативная память |
Разрядность шины, бит |
128 |
128 |
Тип микросхем |
GDDR5 SDRAM |
GDDR5 SDRAM |
Тактовая частота, МГц (пропускная способность на контакт, Мбит/с) |
2000 (8000) |
2000 (8000) |
Шина ввода/вывода |
PCI Express 3.0 x16 |
PCI Express 3.0 x16 |
Объем, Мбайт |
4096 |
4096 |
Производительность |
Пиковая производительность FP32, GFLOPS (из расчета максимальной указанной частоты) |
2984 |
2984 |
Производительность FP32/FP64 |
1/32 |
1/32 |
Пропускная способность оперативной памяти, Гбайт/с |
128 |
128 |
Вывод изображения |
Интерфейсы вывода изображения |
DVI-D, DisplayPort 1.4a, HDMI 2.0b |
DisplayPort 1.4a, HDMI 2.0b |
TDP, Вт |
75 |
75 |
Розничная цена, руб. |
Нет данных |
12 500 руб. |
На момент тестирования Palit GeForce GTX 1650 KalmX в московской рознице стоила от 11 до 13,5 тысяч рублей. Среднее значение составило 12 500 рублей, и это — одна из самых низких цен на GeForce GTX 1650. Например, в «Ситилинке» из 33 доступных моделей дешевле (всего на 200-300 рублей) оказались только Palit STORMX 4G и Gigabyte GV-N1650IXOC-4GD. За крутые модификации «тысяча шестисот пятидесятой», такие как MSI GAMING X и ASUS ROG STRIX, просят уже 15 000 рублей.
В комплекте с графическим адаптером ничего полезного не отыскалось: устройство бережно упаковано в массивную коробку, но вот в ней, помимо героя обзора, лежало только краткое руководство пользователя.
Я не просто так затронул тему существования KalmX-версий GeForce GTX 750 Ti и GeForce GTX 1050 Ti. Дело в том, что в модификации GeForce GTX 1650 используется все тот же радиатор. Внешне он не претерпел никаких изменений.
Радиатор — большой, а потому GeForce GTX 1650 KalmX точно нельзя назвать компактной. Длина видеокарты составляет 195 мм, но в корпусе она займет 180 мм, оставшиеся 15 приходятся на ушко крепления. Критичным же для многих компактных корпусов параметром станет высота — 140 мм. Некоторые процессорные башенные кулеры оказываются ниже. К счастью, GeForce GTX 1650 KalmX имеет толщину 38 мм и занимает всего два слота расширения материнской платы.
А вот печатная плата у нее совсем крохотная — в принципе, в этом нет ничего необычного для видеокарты с TDP менее 75 Вт.
На I/O-панели устройства есть два выхода DisplayPort 1.4 и один HDMI 2.0b. Этот момент необходимо учитывать, если вы по-прежнему используете старенький монитор с DVI-входом. Просто купите вместе с устройством соответствующий переходник.
Радиатор насчитывает 43 алюминиевых ребра, нанизанных на две медные п-образные теплотрубки. С ГП система охлаждения контактирует при помощи медного основания. Предусмотрены металлические подошвы для чипов памяти и элементов конвертера питания.
На мой взгляд, производитель мог бы продумать возможность установки 120-мм вентилятора при помощи скоб — и добавить соответствующее крепление в комплект. Вряд ли бы такой подход сильно сказался на стоимости продукта. А еще на печатной плате можно было бы распаять 4-контактный коннектор для подключения крыльчатки — по опыту знаю, что некоторые пользователи берут видеокарты KalmX именно для того, чтобы затем установить тихий вентилятор, уже имеющийся в наличии.

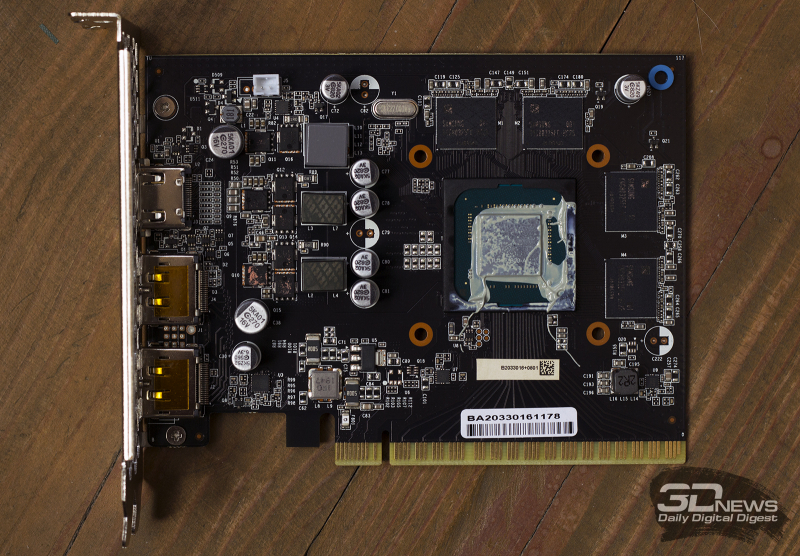

Если я назову печатную плату простой, то это даже будет своеобразным преувеличением. Адаптер не имеет дополнительного питания — свои 75 Вт устройство получает через разъем PCI Express. Конвертер питания состоит всего из трех фаз, две из которых отвечают за работу GPU. Ими управляет ШИМ-контроллер uPI Semiconductor uP9510. Что интересно, в цепи используются не сборки DrMOS, а простые МОП-транзисторы Sinopower 4503NHCVC17 и SM4377CVA47. В принципе, для видеокарт класса GeForce GTX 1650 отсутствие силовых каскадов, увеличивающих КПД и точность регулировки напряжения, не является преступлением. Отмечу только, что версии ускорителей с 6-контактным разъемом дополнительного питания, как правило, имеют 4-фазный конвертер питания.
Четыре гигабайта GDDR5-памяти набраны четырьмя же микросхемами Samsung K4G80325FC-HC25.
⇡#Тактовые частоты, энергопотребление, температура, уровень шума и разгон
Начнем с уровня шума. Так как кулер Palit GeForce GTX 1650 KalmX лишен вентилятора, то видеокарта не шумит — абсолютно. Важно уточнить, что речь не только про шум от кулера: дроссели тоже не свистят, но чуть раньше мы узнали, что там и свистеть-то особо нечему. Сразу же скажу, что нам досталась «продажная» версия видеокарты, так как российское представительство Palit заказало образец в магазине «Ситилинк». Этот факт дает мне право заявить, что и остальные KalmX-видеокарты будут вести себя подобным образом.
Обычно мы тестируем видеокарты, используя открытый тестовый стенд. Этот способ позволяет определить эффективность работы системы охлаждения без «побочных эффектов». Компьютерные корпуса бывают разные, и вентиляция в них устроена неодинаково. Поэтому в различных условиях та или иная видеокарта показывает себя по-разному: лучше или хуже. Palit GeForce GTX 1650 KalmX, что неудивительно, сильно зависит от внешних условий. Даже изменение температуры в помещении скажется на работе этой видеокарты. Поэтому предлагаю посмотреть на героя обзора, так сказать, с двух сторон.
Номинальный режим работы (открытый стенд)
Начнем с открытого стенда, в котором Palit GeForce GTX 1650 KalmX, как вы сами понимаете, ничто не помогает — видеокарта дополнительно никак не обдувалась. Температура в помещении на момент проведения всех испытаний составляла 23 градуса Цельсия.
В таких условиях графический процессор довольно быстро греется. Всего через несколько минут температура доходит до своего лимита — 83 градусов Цельсия. Этот параметр, если что, можно увеличить до 90 градусов. Максимальное энергопотребление ГП составило 68,5 Вт, максимальное энергопотребление стенда — 105 Вт. И такие показатели держатся практически постоянно, так как лимит мощности Palit GeForce GTX 1650 KalmX нельзя увеличить, он ограничен возможностью слота PCI Express.
По мере роста температуры снижается частота процессора: с 1830 до 1665 МГц. Для сравнения: чип ранее протестированной GIGABYTE GeForce GTX 1650 GAMING OC стабильно работает с частотой 1935 МГц. Следовательно, Palit GeForce GTX 1650 KalmX без какого-либо дополнительного обдува окажется стабильно медленнее многих «сородичей», оснащенных активной СО.
В целом же мы видим, что радиатор графического ускорителя справляется со своей работой: 1665 МГц — это минимальная Boost-частота для GeForce GTX 1650. Самыми горячими же элементами у видеокарты стали полевые транзисторы конвертера питания — они нагреваются до 87 градусов Цельсия.
Очевидно и другое: в корпусе с плохим воздухообменом Palit GeForce GTX 1650 KalmX будет несладко, и температура явно дойдет до 90 градусов Цельсия с последующим сбросом частоты ниже референсных 1665 МГц. В этом и заключается парадокс героя обзора. Да, система охлаждения у Palit GeForce GTX 1650 KalmX — пассивная, но для ее эффективной работы необходимо использовать в корпусе хоть какое-то активное охлаждение. Впрочем, давайте не будем сгущать краски.
Снижение пределов мощности и температуры (открытый стенд)
Можно ли сделать видеокарту холоднее? Я попробовал снизить лимит мощности видеокарты на 30 %, а предел температуры для ГП выставить на 70 градусах Цельсия. Двухчасовой запуск игры «Ведьмак-3: Дикая охота» показал, что радиатор Palit GeForce GTX 1650 KalmX не справится с такой работой без серьезного снижения частоты GPU. Так, температура графического процессора все равно поднялась до 78 градусов Цельсия, а его частота менялась в пределах от 1620 до 1710 МГц. Что интересно, пиковое энергопотребление чипа снизилось до 53 Вт, а стенд потреблял максимум 91 Вт электроэнергии. Зато заметно меньше стала нагреваться трехфазная VRM-зона.
Думаю, очевидно, что разгонять Palit GeForce GTX 1650 KalmX нет никакого смысла, да и желания тоже нет. Вот добавил я к частоте чипа 100 МГц, она стала меняться в диапазоне 1755-1920 МГц. Вроде мегагерцев прибавилось, но результаты тестирования в бенчмарках показывают, что видеокарта стала быстрее всего на пару процентов. Пользы от такого оверклокинга очень мало, особенно если посмотреть на снимки тепловизора. Разгонять Palit GeForce GTX 1650 KalmX можно только при наличии дополнительного обдува устройства.
Номинальный режим работы (корпус)
А теперь давайте поместим тестовую модель в корпус. У меня под рукой оказался небольшой Mini-Tower под названием Fractal Design Define Nano S. Штатные «вертушки» в нем были заменены двумя вентиляторами Noctua NF-F12 PWM — один «карлсон» закреплен на передней панели и работает на вдув, второй — на задней стенке и работает на выдув. Вентиляторы вращались с одинаковой постоянной частотой в 600 об/мин. Крыльчатка, затягивающая воздух внутрь, была закреплена четко напротив видеокарты.
Скриншот выше наглядно показывает, что Palit GeForce GTX 1650 KalmX буквально расцветает на глазах, стоит хоть как-то начать обдувать видеокарту. И вот максимальная температура ГП уже не поднимается выше 64 градусов Цельсия, а частота в том же "Ведьмаке" не падает ниже 1815 МГц. Красота — да и только. При этом конвертер питания стал холоднее на 14 градусов Цельсия.
В таких условиях удалось чуть разогнать видеокарту. Добавив к частоте ГП 100 МГц, удалось достичь реальной частоты, меняющейся в играх от 1890 до 1965 МГц. Впрочем, смысла разгонять Palit GeForce GTX 1650 KalmX я все еще не вижу: она не имеет дополнительного питания и явно для этого не предназначена.
И все же в ряде случаев такой маневр позволил несколько увеличить уровень производительности ускорителя. Результаты бенчмарков приведены в таблице ниже.
3DMark и Unigine Superposition, Graphics Score, баллы (больше — лучше) |
|
Palit GeForce GTX 1650 KalmX (1485 МГц, 8 Гбит/с), открытый стенд |
Palit GeForce GTX 1650 KalmX (1485 МГц, 8 Гбит/с), открытый стенд, PL=70% |
Palit GeForce GTX 1650 KalmX (1585 МГц, 9 Гбит/с), открытый стенд |
Palit GeForce GTX 1650 KalmX (1600 МГц, 9 Гбит/с), корпус |
Time Spy |
3276 |
2956 |
3322 |
3432 |
Fire Strike |
8808 |
8049 |
8972 |
9226 |
Unigine |
1626 |
1587 |
1774 |
1815 |
