Представлен бескабельный компьютер BTF 3.0 — даже у блока питания нет проводов

Основатель проекта DIYApe, создатель концепта материнских плат BTF (Back To The Future) с разъёмами питания на обратной стороне, представил третью версию своей разработки. BTF 3.0 выводит идею отсутствия кабелей в ПК на новый уровень. Свою идею он уже представил таким компаниям, как Asus, MSI и Colorful, которые стали ключевыми партнёрами продуктов BTF первого и второго поколений.

 Источник изображений: YouTube / DIYAPE

Источник изображений: YouTube / DIYAPE

Назвать проект BTF успешным, конечно, пока сложно, но важно, что за ним стоят несколько крупных производителей компьютерных комплектующих. Если бы проект был ограничен одним брендом, то, вероятно, так и не вышел бы за рамки прототипа. Разработка открыта для любого бренда, который захочет её использовать, поэтому в продаже уже есть совместимые с BTF материнские платы, видеокарты и корпуса, скрывающие большую часть проводов внутри ПК.

Одной из последних разработок в рамках концепции BTF стала флагманская видеокарта Asus ROG Matrix RTX 5090. Производитель объединил в ней новый силовой интерфейс GC-HPWR с привычной схемой питания через разъём 12V-2x6, что позволяет достичь максимальной мощности 800 Вт для GPU.

В рамках первого поколения концепта BTF разъёмы питания и порты для передней панели были просто перенесены на обратную сторону материнских плат. Многие производители пытались реализовать эту идею по-своему, но только сейчас она приблизилась к единой спецификации благодаря производителям корпусов, которые выпускают свои решения, готовые к скрытым разъёмам. Во втором поколении на материнских платах появились контактные площадки питания для видеокарт с поддержкой BTF, что избавило от необходимости использовать видимые кабели питания PCIe в совместимых корпусах.

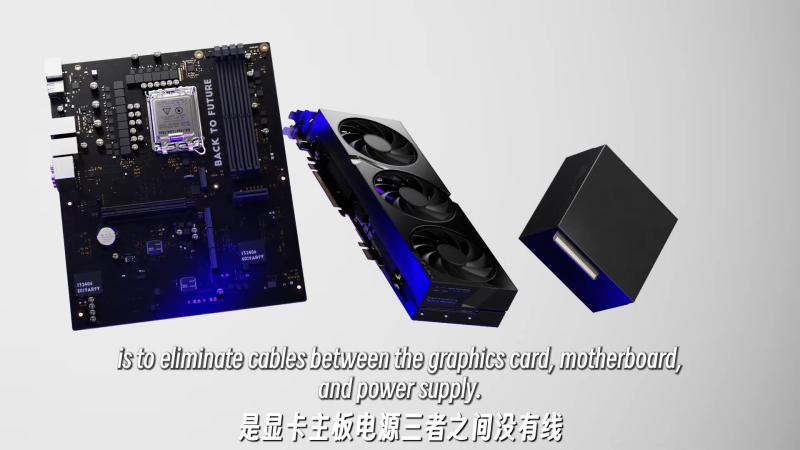

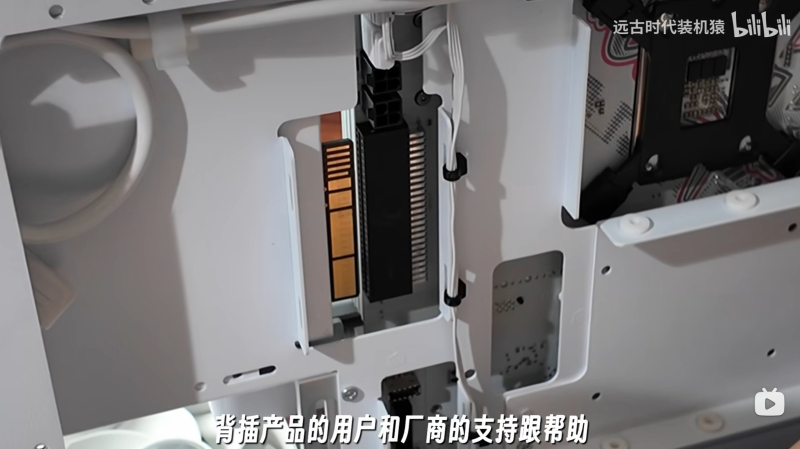

BTF 3.0 заимствует идею разъёма на задней панели из BTF 2.0 и превращает её в полноценную спецификацию для всей системы. Процессор, видеокарта и материнская плата используют один разъём питания с позолоченными контактами на задней панели материнской платы, рассчитанный на мощность до 2145 Вт, при этом 1680 Вт зарезервировано для процессора и GPU.

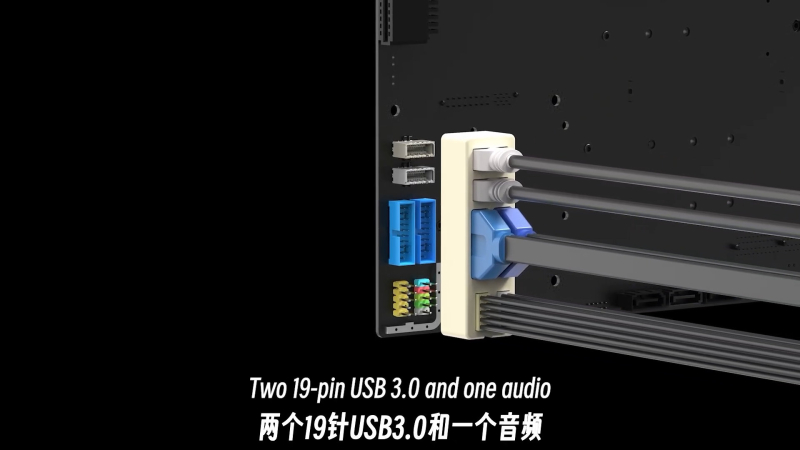

Разъёмы ввода-вывода на передней панели, такие как USB-C, USB 3.0, аудиоразъёмы и т.д., объединены в один блок, который тоже располагается на обратной стороне платы и подключается к корпусу одним жгутом проводов. Дополнительные 4-контактные разъёмы на задней панели платы обеспечивают питание до четырёх накопителей SATA, заменяя отдельные кабели питания SATA.

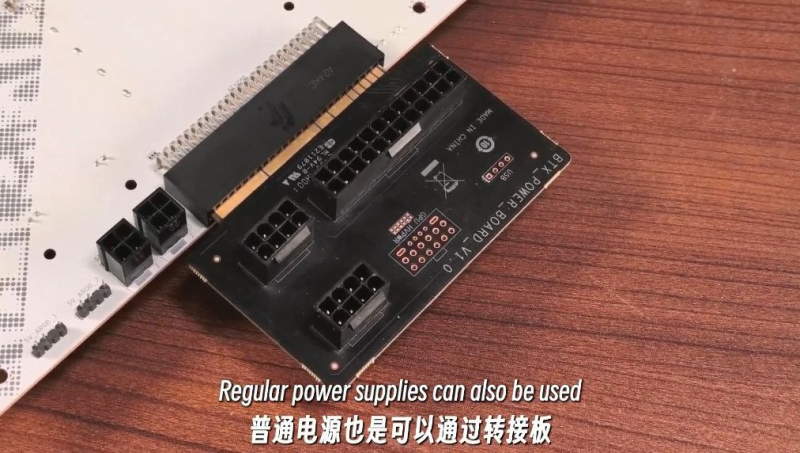

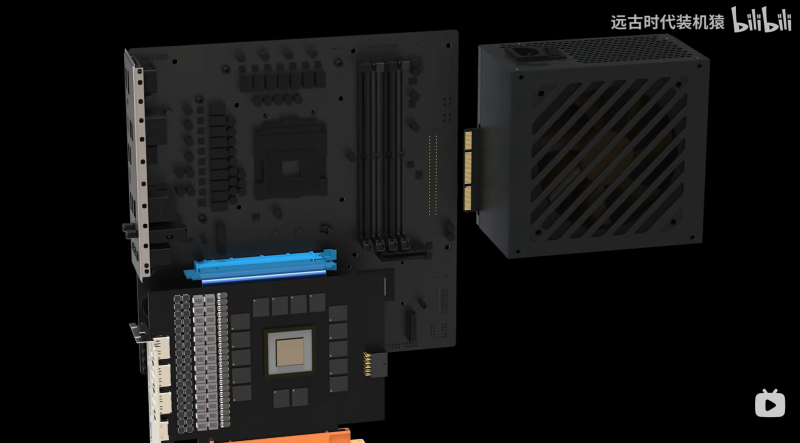

Система питания также переработана благодаря блоку питания без кабелей. Блок питания BTF 3.0 использует ножевой разъём с позолоченными контактами вместо 24-контактных разъёмов и PCIe. При этом сохраняется возможность подключения стандартных устройств ATX 3.0 через адаптер.

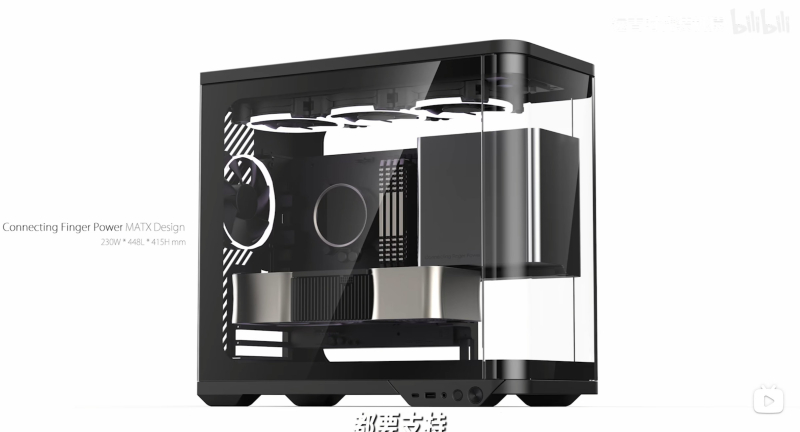

Блок питания BTF 3.0 расположен в системе справа от материнской платы, что позволяет согласовать схемы питания процессора и оставить место для установки верхнего радиатора СЖО. Видеокарты построены по гибридной модели: они сохраняют боковые разъёмы питания (12V-2x6), но могут быть оснащены небольшой платой-адаптером с ножевым разъёмом для сборок BTF. За счёт этого видеокарты будут совместимы не только с системами BTF, но и с обычными материнскими платами формата ATX.

Компьютерный корпус согласно концепту BTF 3.0 должен поддерживать как особенности BTF-разъёмов, так и установку стандартного оборудования, поддерживать системы жидкостного охлаждения BTF с короткими трубками, а также обеспечивать чёткую прокладку кабелей от процессорного блока.

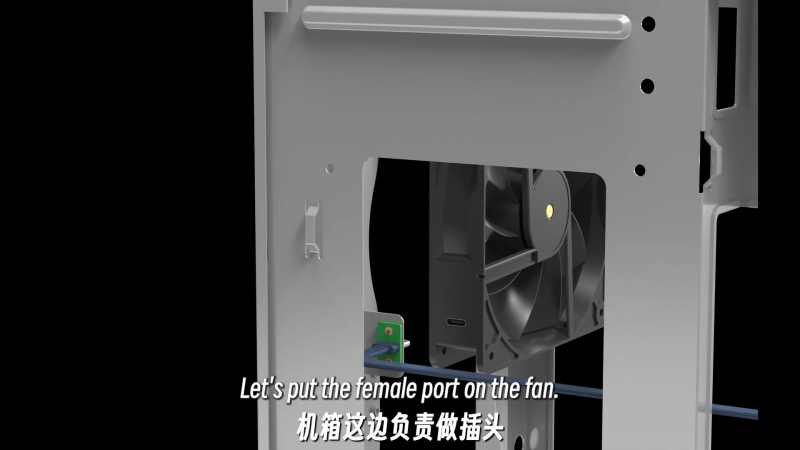

Корпус также должен предусматривать поддержку установки вентиляторов «без видимых» кабелей питания за счёт наличия предустановленных разъёмов питания для последних, а также RGB-концентраторов. Также есть опциональный вариант подключения питания вентиляторов полностью без проводов. Такая схема подойдёт, например, для установки передних вентиляторов.

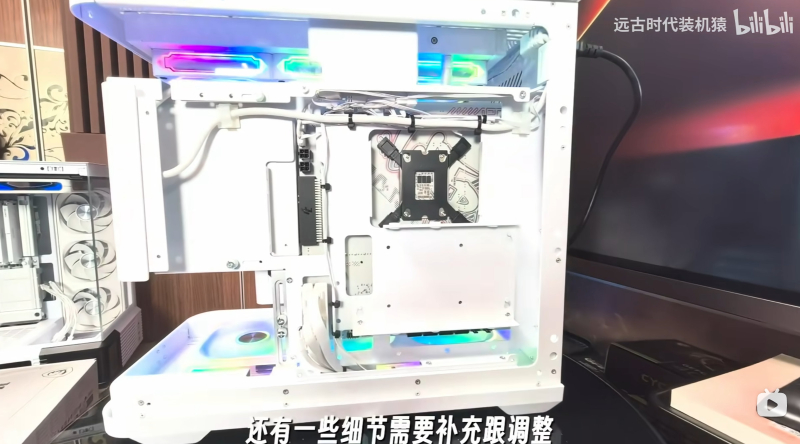

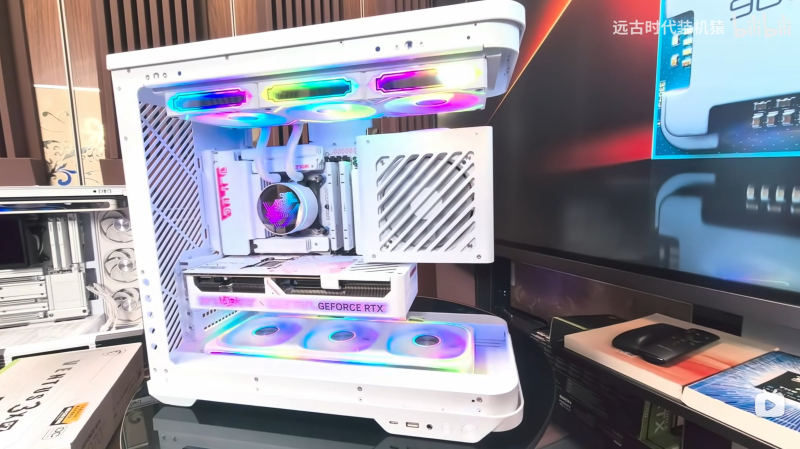

Чтобы доказать, что BTF 3.0 — это больше, чем просто слайды, основатель DIYAPE продемонстрировал полностью собранный инженерный образец системы. Первый полноценный концептуальный ПК, соответствующий новой спецификации, помогли собрать компании Colorful и Segotep, предоставившие совместимые видеокарту, корпус и блок питания.

По словам Ape, система уже почти соответствует стандарту «отсутствие видимых кабелей», которым он когда-то восхищался в компьютерах Mac Pro от Apple. Реализация схемы питания для вентиляторов — это последнее, чего не хватает перед тем, как сборка достигнет своей цели.

BTF 3.0 пока остаётся лишь предложением. Его принятие теперь зависит от того, сколько брендов заинтересуются идеей и решат поставлять совместимые платы, видеокарты, блоки питания, корпуса, кулеры и вентиляторы. На данный момент концептуальный ПК Colorful — это первое публичное доказательство того, что концепция полной сборки системы без проводов может быть реализована в потребительском игровом ПК.
