Обзор видеокарты ASUS ROG Strix RX Vega 64 OC: первая нереференсная Vega

В связи с тем, что AMD понадобилось больше года, чтобы выпустить игровые ускорители уровня GeForce GTX 1070 и 1080, семейство Radeon RX Vega столкнулось с трудностями догоняющего развития. Помимо того, что выпуск чипов Vega 10 с памятью HBM до сих пор не удовлетворяет спрос на видеокарты, конкурирующие продукты сохраняют преимущество в виде широкого ассортимента плат оригинального дизайна с мощной системой охлаждения. В то же время подавляющее большинство предложений на основе Vega представляет собой референсную конструкцию с закрытой системой охлаждения производства SAPPHIRE.

При этом надо отдать должное инженерам AMD: компания учла негативный опыт первых видеокарт семейства Polaris и не стала экономить на оснастке референсных Vega 56 и Vega 64. Среди всех ускорителей референсного дизайна, которые когда-либо выпустили AMD и NVIDIA, Vega выделяется колоссальным резервом мощности, а система охлаждения, пожалуй, настолько эффективна, насколько это вообще возможно при закрытой конструкции с единственным радиальным вентилятором. Но в этой области у Vega все равно есть пространство для дальнейших усовершенствований. Чтобы полностью раскрыть частотный потенциал новых GPU, требуется еще сильнее увеличить доступную видеокарте мощность и при этом обеспечить адекватный отвод тепла с сохранением приемлемых акустических параметров.

Спустя четыре месяца после выхода геймерских версий Vega на рынке есть несколько видеокарт оригинальной конструкции, все они относятся к «премиальным» сериям соответствующих брендов. Энергопотребление чипов Vega 10 не оставляет места для упрощенных вариантов, которые возможны в случае GeForce GTX 1070/1080.

ASUS принадлежит честь выпустить на рынок первую модель Radeon RX Vega 64 с нестандартной платой и системой охлаждения, а мы на примере ASUS ROG Strix RX Vega 64 OC продолжим исследовать возможности новейшего графичеcкого процессора AMD. Кроме того, в этом обзоре пройдет проверку новый метод измерения тока непосредственно на линиях питания видеокарты — так мы узнаем истинное энергопотребление Vega 64 по сравнению с ускорителями NVIDIA и ее требования к мощности блока питания.

⇡#Технические характеристики, комплект поставки, цена

По умолчанию ASUS ROG Strix RX Vega 64 OC работает на референсных частотах: предел для графического процессора составляет 1630 МГц, а памяти HBM2 — 1890 МГц. Режим OC Mode, который активируется в утилите ASUS GPU Tweak II, увеличивает пиковую частоту GPU на 20 МГц, а показатель Boost Clock (максимальная частота в диапазоне, который AMD гарантирует при типичной вычислительной нагрузке) возрастает с 1546 до 1590 МГц. Таким образом, оверклокерский режим здесь имеет чисто символическое значение.

Видеокарта укомплектована диском с ПО, бумажной документацией, переходником с двух шестиконтактных на один восьмиконтактный разъем питания и брендированными кабельными стяжками.

На фоне общего децифита видеокарт семейства Vega добыть ASUS ROG Strix RX Vega 64 OC на данный момент еще сложнее, чем устройства референсного дизайна. Модель ASUS нет в наличии ни на российских, и на известных американских площадках (Newegg и Amazon). Только в нескольких онлайн-магазинах Германии и Австрии она недавно появилась в продаже по ценам от €715 до €951.

⇡#Конструкция

ASUS ROG Strix RX Vega 64 OC насчитывает 298 мм в длину, а это больше стандартной ширины плат ATX (244 мм) и исключает установку видеокарты в компактные корпуса, где корзины накопителей расположены вплотную к материнской плате. По толщине устройство занимает два с половиной слота расширения.

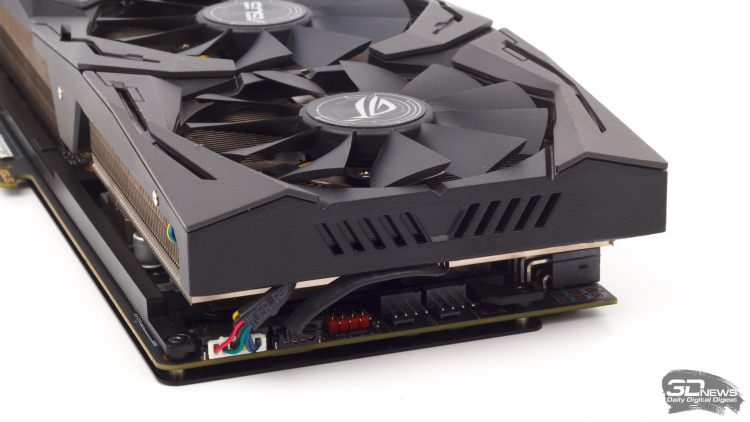

Во внешности видеокарты присутствуют все характерные признаки серии Strix. Прозрачные элементы корпуса СО и фигурная прорезь на защитной пластине с обратной стороны освещаются RGB-диодами, а фирменное ПО позволяет выбрать их оттенок, режим работы и синхронизировать подсветку видеокарты и материнской платы (при условии, что это плата ASUS c опцией Aura). Есть контакты для подключения двух корпусных вентиляторов с возможностью управлять оборотами в автоматическом либо ручном режиме и специальный разъем для питания светодиодных лент.

Конструкция системы охлаждения в общих чертах повторяет таковую у ASUS ROG Strix GeForce GTX 1080 Ti . Здесь используются вентиляторы диаметром 92 мм, защищенные по стандарту IP-5X, что означает высокую (но не абсолютную) степень изоляции от твердых частиц. Когда температура GPU опускается до 55 °C, вращение вентиляторов прекращается.

Шесть тепловых трубок диаметром 6 мм соединяют две секции массивного радиатора с полированной подошвой, снимающей тепло с кристалла GPU. К транзисторам системы питания графического процессора прижат отдельный выступ радиатора.

Толстый алюминиевый каркас под радиатором придает видеокарте жесткость и охлаждает транзисторы, питающие чипы памяти, за счет отдельного блока ребер.

Пластина, покрывающая оборотную сторону печатной платы, нужна исключительно для эстетики и защиты элементов поверхностного монтажа. В охлаждении она не участвует.

⇡#Плата

Сигнал на устройство вывода изображения передается по интерфейсам DisplayPort и HDMI, которые ASUS дополнила разъемом Dual-Link DVI-D, отсутствующим на плате эталонного дизайна.

Плата ASUS ROG Strix RX Vega 64 OC сохранила оригинальную особенность эталонных видеокарт AMD — дублирующую микросхему BIOS с переключателем, которая в данном случае, как и на референсной Radeon RX Vega 64, содержит прошивку со сниженным лимитом мощности для трех предустановленных профилей WattMan — Power Save, Balanced и Turbo.

В нашем экземпляре видеокарты установлен графический процессор Vega 10 тайваньской корпусировки, в которой используются микросхемы HBM2 производства Samsung, а зазор между чипами на подложке залит эпоксидным компаундом. В этом варианте Vega 10 чипы GPU и RAM имеют одинаковую высоту (в отличие от корейской сборки с памятью SK hynix), что способствует эффективному охлаждению и снижает риск при установке и снятии радиатора.

ASUS ROG Strix RX Vega 64 OC, как и референсная плата, оснащена 13-фазной системой питания, но ASUS выделила две фазы для питания чипов RAM, а эталонная плата — одну. Место ШИМ-контроллера в преобразователе напряжения GPU занимает чип Infineon IOR 3567B — типичный выбор для высокопроизводительных плат на платформе AMD.

Для агрессивного разгона предусмотрены контакты интерфейса Hotwire — они позволяют аналоговым методом измерять напряжения питания GPU, RAM, а также PLL (VDDCI) и регулировать их (либо отдельными инструментами, либо прямо через меню UEFI, которое есть в топовых материнских платах ASUS). Но аппаратный вольтмод, в отличие от мониторинга, активируется только после того, как пользователь удалит два резистора и добавит перемычку в нужных местах печатной платы (с неизбежной потерей гарантии).
