Обзор видеокарты Gigabyte Radeon RX Vega 56 Gaming OC: условно-бюджетная Vega

Долгое время после выпуска подавляющее большинство ускорителей Radeon RX Vega на рынке представляли собой референсные образцы, изготовленные компанией Sapphire по заказу AMD. Сегодня же значительная доля процессоров Vega 10 отгружается напрямую сторонним производителям графических карт, так что на рынке хватает нереференсных карт. В первые модели оригинального дизайна инженеры стремились вложить максимум возможностей и обеспечить наилучшие условия для охлаждения и разгона GPU. Но со временем появились и сравнительно простые реализации Vega 56/64, которые предлагают систему охлаждения открытой конструкции взамен радиального кулера референсного дизайна, при этом позволяя сэкономить деньги на избыточных в глазах массового покупателя функциях предельного разгона и декоративных элементах.

Технические характеристики, комплект поставки, цена

Gigabyte Radeon RX Vega 56 Gaming OC обладает лишь символическим заводским разгоном: по сравнению с референсными спецификациями производитель увеличил базовую частоту GPU и Boost Clock на 14 и 30 МГц соответственно. При этом максимальная частота графического процессора по-прежнему составляет 1590 МГц, а память HBM2 работает на стандартной эффективной частоте 1600 МГц.

Комплект поставки устройства ограничивается переходником с двух шестиконтактных разъемов питания на один восьмиконтактный, диском с ПО и бумажной документацией.

По данным market.yandex.ru, эта видеокарта является самой дешевой среди всех представленных на российском рынке версий Radeon RX Vega 56 при средней цене 39 500 руб. В долларовых краях можно найти и более доступные варианты, но как бы то ни было, любые видеокарты семейства Vega сейчас крайне далеки от рекомендованных цен.

⇡#Конструкция

При своей достаточно низкой цене Gigabyte Radeon RX Vega 56 Gaming OC задумана как устройство с довольно скромной конструкцией — настолько, насколько это позволяют высокие требования данного графического процессора к охлаждению, да и сам статус продукта как второго по старшинству ускорителя в семействе AMD и конкурента GeForce GTX 1070 Ti. Это заметно уже по внешним признакам видеокарты. К примеру, длина 274 мм и толщина в 2,5 слота — это небольшие габариты по меркам иных, более «премиальных» реализаций Radeon RX Vega 56. В целях удешевления карты Gigabyte отказалась от таких «излишеств», как подсветка корпуса и разъемы для подключения светодиодных лент. Наконец, даже логотип производителя просто напечатали на борту кожуха системы охлаждения, а не выполнили в виде отдельной детали.

К счастью, удешевление не повредило столь важной части устройства, как система охлаждения. По условиям интернет-магазина «Регард», который предоставил видеокарту на тестирование, нам не позволено ее разбирать, но благодаря информации с сайта производителя и сторонним источникам мы хорошо представляем, как устроен кулер Gigabyte Radeon RX Vega 56 Gaming OC. Радиатор состоит из двух секций, соединенных пучком тепловых трубок (три диаметром 6 мм и две — по 8 мм). Кристалл графического процессора и сборки микросхем HBM2 контактируют непосредственно с расплющенными концами трубок, а к транзисторам преобразователя напряжения прижаты пластины, лежащие в основании обеих радиаторных секций. Прокачку воздуха через систему охлаждения осуществляют два вентилятора с диаметром крыльчатки 95 мм. При низкой нагрузке на GPU вращение вентиляторов прекращается.

Замечательно, что металлическая пластина на оборотной стороне печатной платы не только служит для красоты и защиты элементов поверхностного монтажа, но и участвует в охлаждении. На ней есть термопрокладки, прижатые к самым горячим зонам текстолита, и даже тепловая трубка.

Плата

Мы лишены возможности демонтировать кулер и взглянуть на печатную плату Gigabyte Radeon RX Vega 56 Gaming OC своими глазами, но из сайта производителя и сторонних источников известно, что преобразователь напряжения здесь принципиально не отличается от VRM референсных видеокарт. Для питания графического процессора предусмотрена 12-фазная схема (путем дублирования шести фаз) под управлением ШИМ-контроллера International Rectifier IR35217, и еще одна фаза обслуживает микросхемы памяти HBM2. Как и на референсной плате, внешнее питание подается через два восьмиконтактных разъема.

От референсного дизайна Radeon RX Vega 56 карту Gigabyte отличает набор видеоинтерфейсов: производитель установил два дополнительных порта HDMI. Таким образом, плата несет три выхода HDMI 2.0b и три DisplayPort 1.3/1.4.

С другой стороны, Gigabyte все-таки нашла способ сэкономить на компонентах PCB: здесь отсутствует такая характерная черта видеокарт AMD, как резервная микросхема BIOS. Как следствие, если у пользователя нет запасной видеокарты или встроенного в процессор видеоядра, программировать альтернативную прошивку придется на свой страх и риск.

⇡#Тестовый стенд, методика тестирования

Мощность видеокарт мы измеряем отдельно от CPU и прочих компонентов ПК. Для этого применяется жесткий райзер PCI Express x16, в котором линии +12 В и земли, идущие от материнской платы, разорваны и выведены на отдельный шестиконтактный разъем питания. Блок питания Corsair AX1200i с помощью утилиты Corsair Link позволяет регистрировать общий ток, проходящий по разъемам дополнительного питания видеокарты и райзеру, с периодом 1 с, а мощность вычисляется путем умножения величины тока на величину напряжения 12 В в каждый момент времени.

В качестве тестовой нагрузки используется FurMark с наиболее агрессивными настройками (разрешение 3840 × 2160, MSAA 8x) и Crysis 3 (максимальное качество графики, разрешение 3840 × 2160, MSAA 4x). Замеры мощности выполняются после прогрева видеокарты, когда температура GPU и тактовые частоту стабилизируются. Также во время теста мы регистрируем ряд других переменных с помощью ПО MSI Afterburner: тактовую частоту, напряжение питания и температуру графического процессора, скорость вращения вентиляторов системы охлаждения.

⇡#Участники тестирования

В тестировании производительности приняли участие следующие видеокарты:

• • Gigabyte Radeon RX Vega 56 Gaming OC (1590/1600 МГц, 8 Гбайт);
• • AMD Radeon RX Vega 56 (1590/1600 МГц, 8 Гбайт);
• • AMD Radeon RX Vega 64 (1630/1890 МГц, 8 Гбайт);
• • NVIDIA GeForce GTX 1070 Ti (1608/8008 МГц, 8 Гбайт);
• • NVIDIA GeForce GTX 1080 (1607/10008 МГц, 8 Гбайт).

Прим.: в спецификациях Vega в качестве наивысшей частоты AMD указывает не максимально допустимую при штатных настройках, как было в предыдущих поколениях архитектуры GCN, а верхнюю границу диапазона, в котором GPU работает при типичной нагрузке. Но поскольку утилиты для мониторинга и разгона, включая фирменный WattMan, игнорируют Boost Clock и по-прежнему показывают предельную частоту, на диаграммах указана именно она.

⇡#Тактовые частоты, энергопотребление, температура, разгон

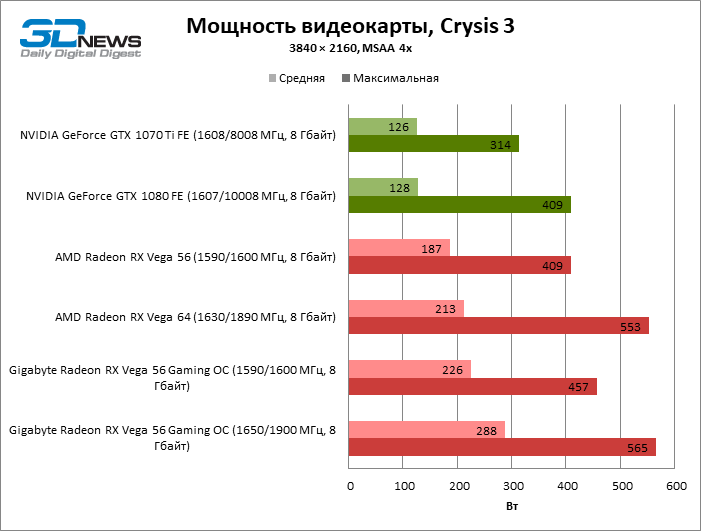

«Из коробки» видеокарта Gigabyte поддерживает частоту GPU на уровне 1470 МГц под постоянной нагрузкой в Crysis 3 (что на 128 МГц превышает стабильную частоту референсного образца Radeon RX Vega 56). При этом напряжение питания GPU незначительно отличается от показателей референсной видеокарты, но за счет повышенной частоты средняя и максимальная мощность платы выше на 39 и 48 Вт соответственно. Фактически Gigabyte Radeon RX Vega 56 Gaming OC потребляет больше энергии, чем референсная Vega 64.

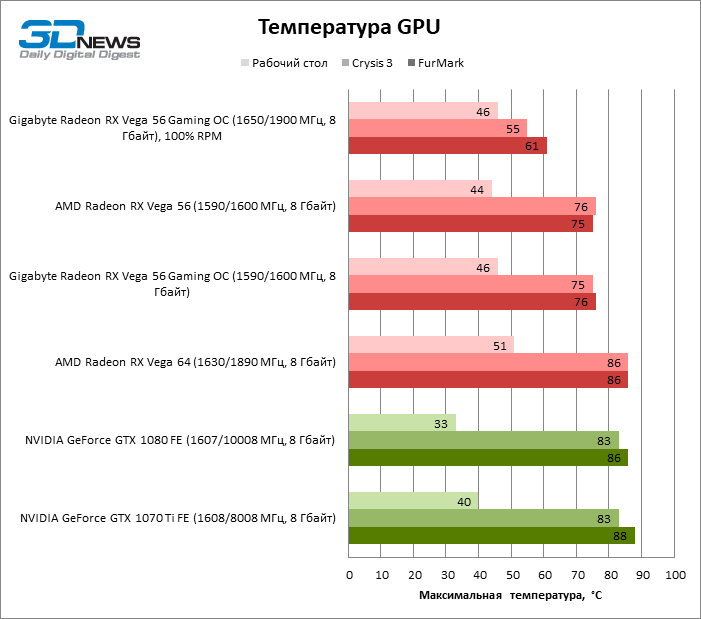

Целевая температура GPU одинакова у референсного образца Vega 56 и карты Gigabyte (75 °C), но открытая система охлаждения справляется с нагрузкой при значительно сниженной скорости вращения вентиляторов.

В отличие от более дорогих образцов Vega 56, эта видеокарта не имеет дублирующей прошивки с увеличенным резервом мощности, но и смещения лимита энергопотребления на 50 % с помощью оверклокерского ПО оказалось достаточно для эффективного разгона GPU. Мы установили 1650 МГц в двух верхних точках кривой тактовой частоты и понизили максимальное напряжение питания GPU с 1,2 до 1,05 В. При таких настройках стабильная частота GPU под игровой нагрузкой держится на уровне 1628 МГц, а среднее напряжение составляет 1,045 В. Эффективную тактовую частоту RAM не удалось поднять выше 1900 МГц вне зависимости от питающего напряжения.

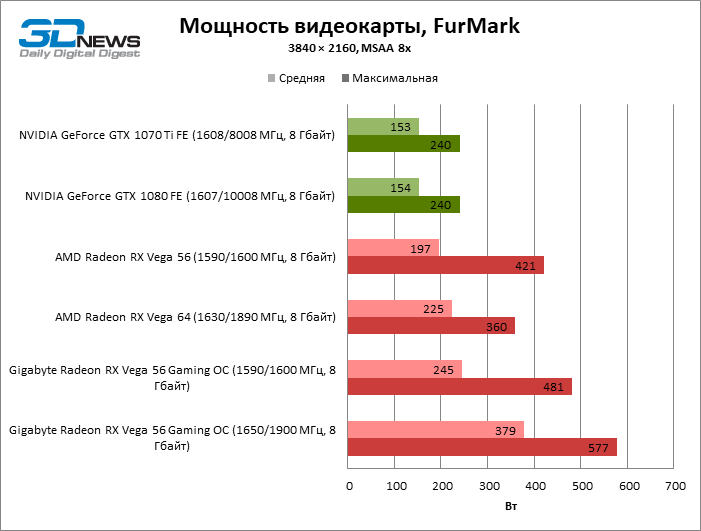

Разгон повлек за собой значительное увеличение мощности видеокарты (на 62 Вт выше по сравнению с настройками «из коробки» и на 101 Вт по сравнению с референсной видеокартой), но возможностей системы охлаждения с запасом хватило для удержания температуры в безопасных пределах (55 и 61 °С в Crysis 3 и FurMark соответственно) за счет максимальной скорости вращения вентиляторов (3753 об/мин). Кстати, даже в таких условиях кулер Gigabyte Radeon RX Vega 56 Gaming работает сравнительно тихо.

Прим.: измерение всех параметров проводится после прогрева GPU под нагрузкой.

⇡#Производительность: 3DMark

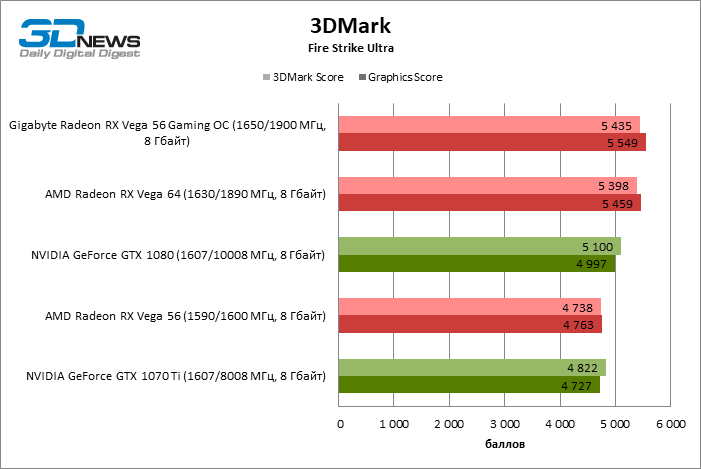

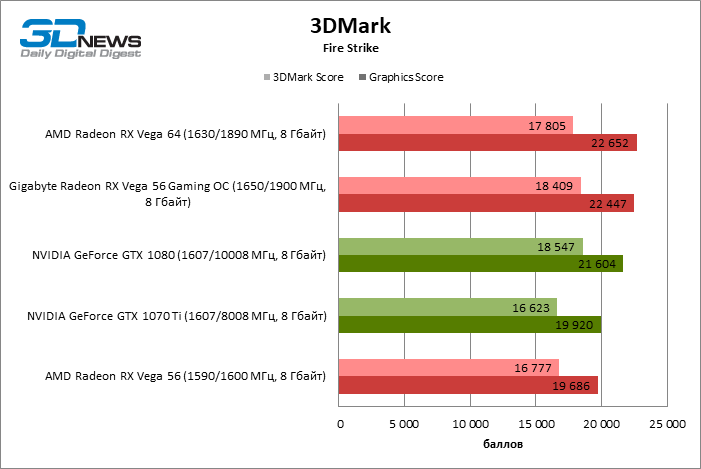

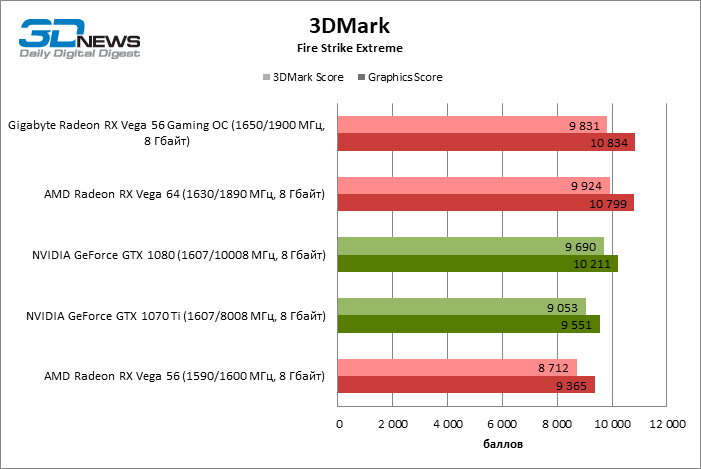

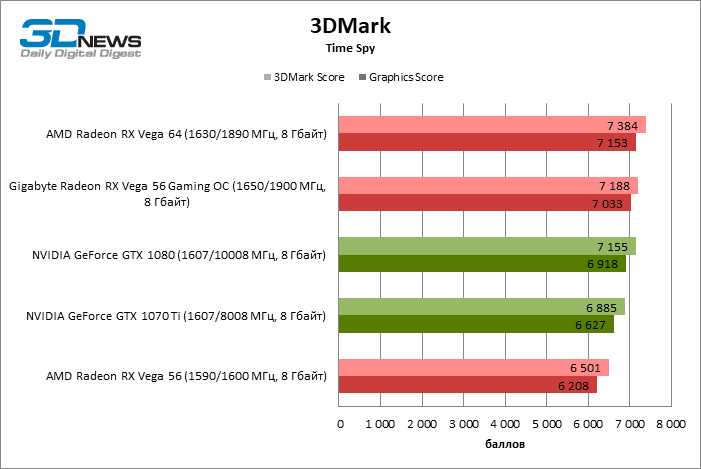

С настройками по умолчанию тактовые частоты Gigabyte Radeon RX Vega 56 не так уж сильно превосходят уровень референсной видеокарты, поэтому тестирование быстродействия мы провели сразу в режиме максимального разгона. В синтетических тестах разогнанная плата Gigabyte достигла уровня производительности Radeon RX Vega 64 и снискала уверенную победу над GeForce GTX 1070 Ti и GTX 1080.

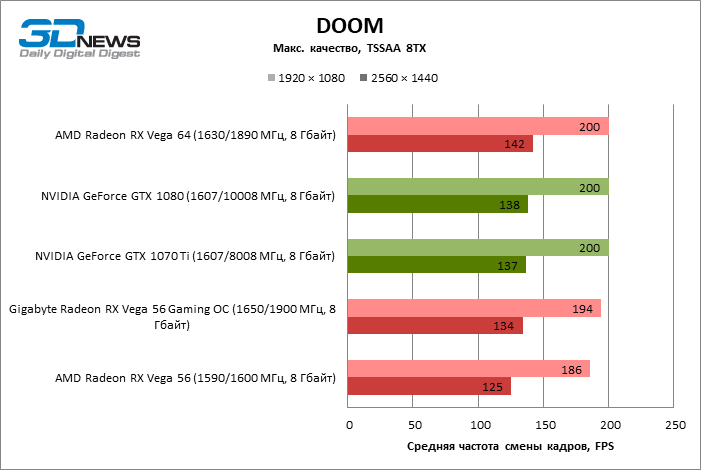

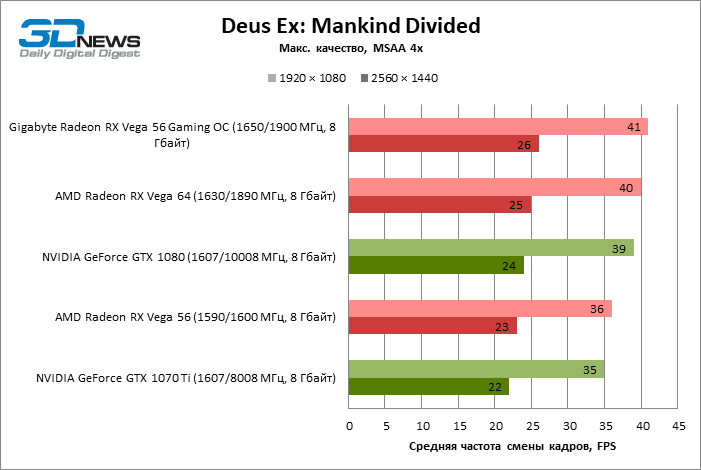

Производительность: игры (1920 × 1080, 2560 × 1440)

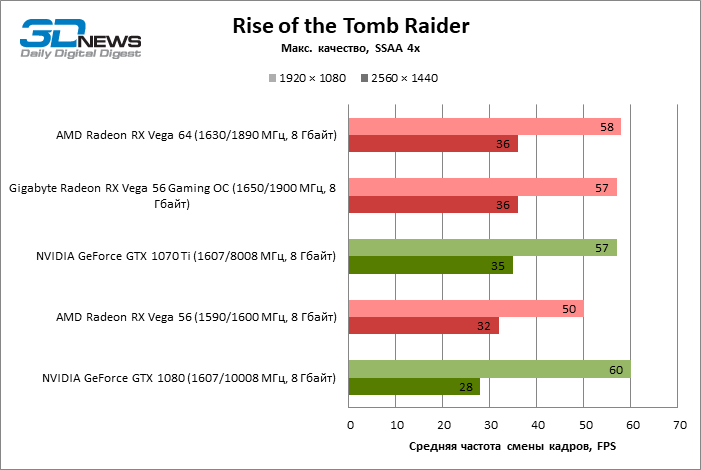

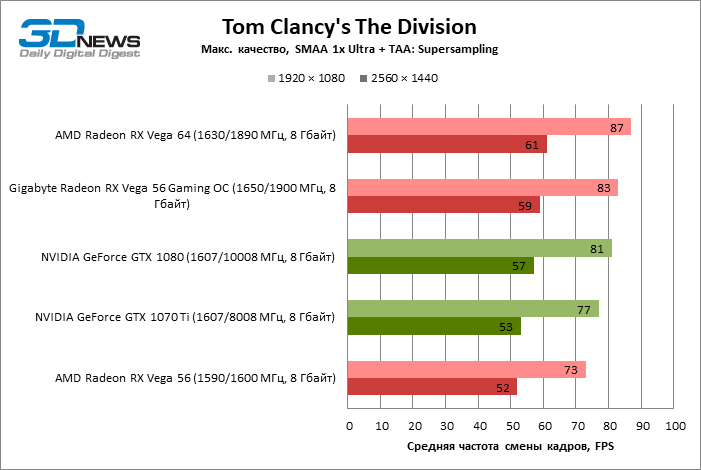

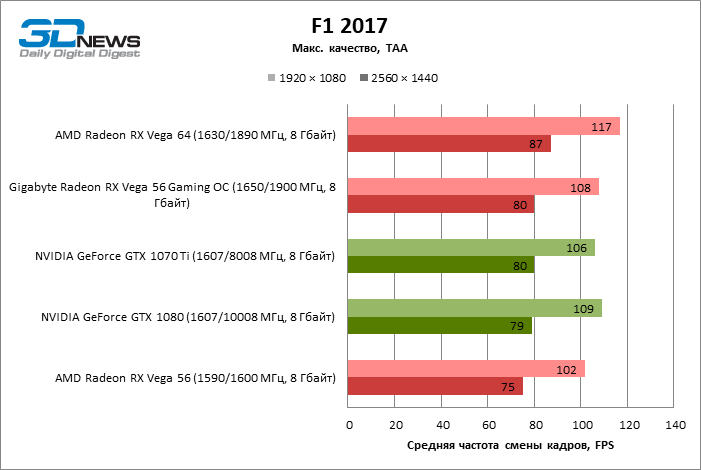

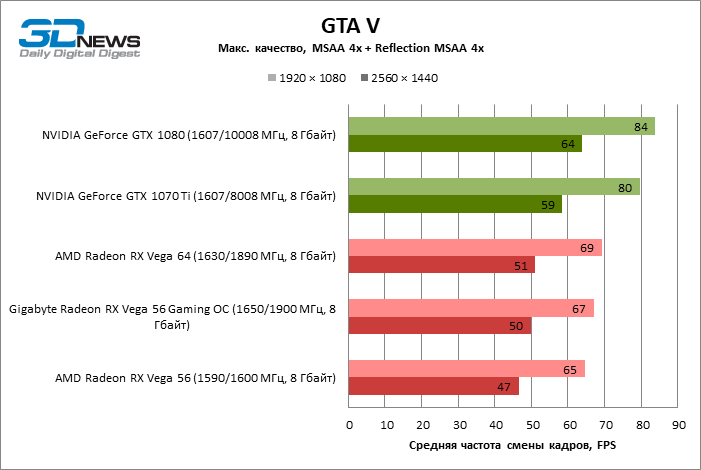

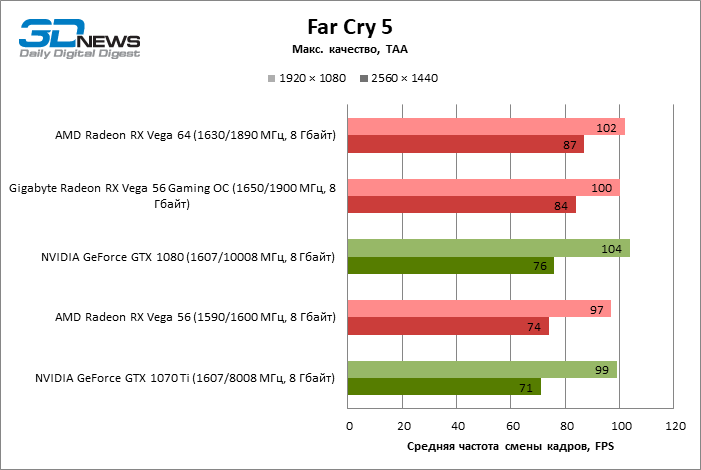

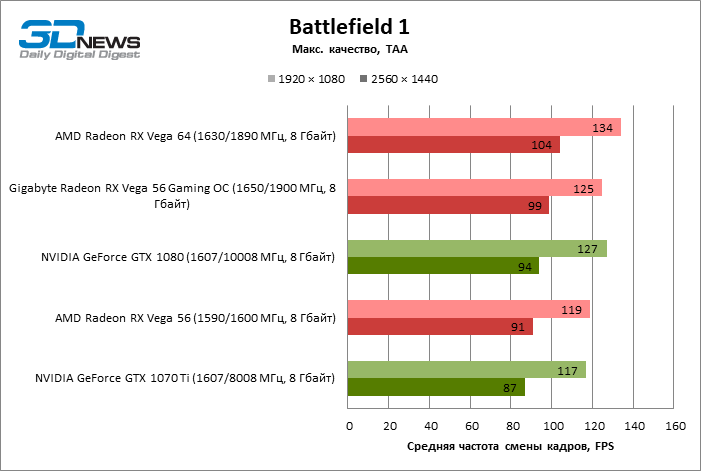

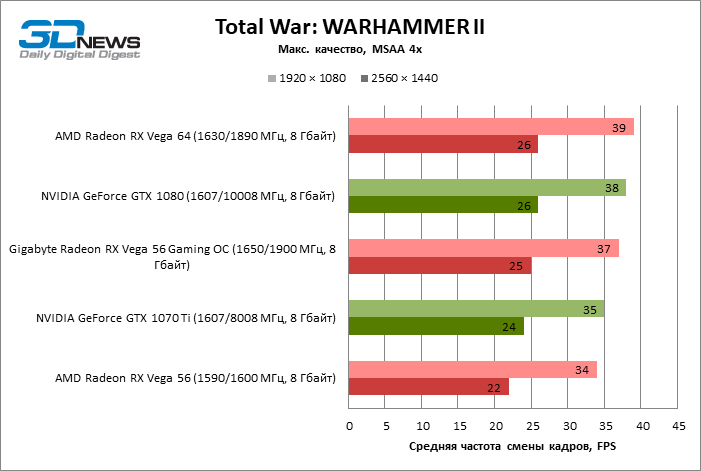

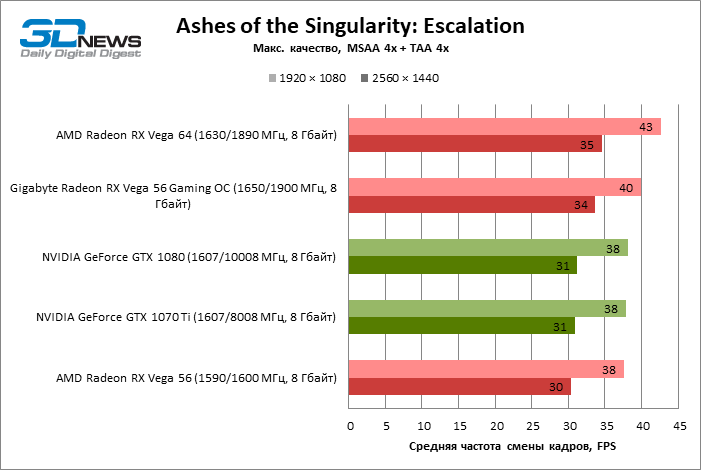

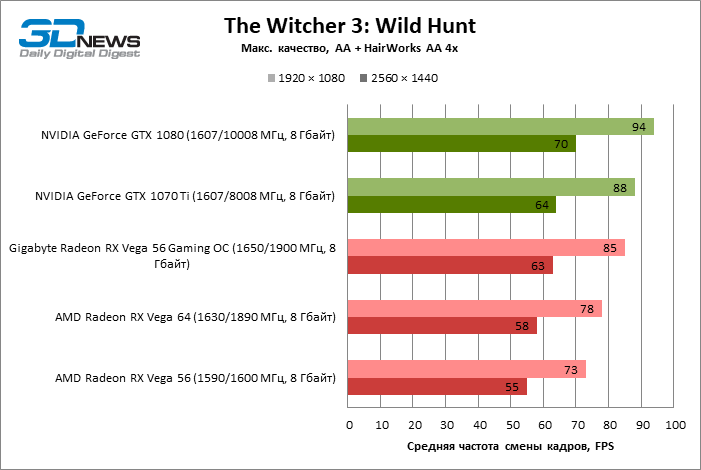

В играх оверклокинг не позволил преодолеть дистанцию между Radeon RX Vega 56 и Vega 64, но чем выше разрешение экрана, тем больше польза от разгона. Наилучших результатов графические процессоры AMD достигают в режимах 1440p и 2160p, где Gigabyte Radeon RX Vega 56 оставила позади не только GeForce GTX 1070 Ti, но и GTX 1080.

⇡#Производительность: игры (3840 × 2160)

⇡#Выводы

Цены на видеокарты семейства Vega по-прежнему намного превышают значения, рекомендованные AMD при выпуске новинок, но ситуация постепенно меняется к лучшему. Уж во всяком случае Radeon RX Vega 56 и Vega 64 перестали быть дефицитным товаром. Кроме того, производители плат оригинального дизайна обогатили рынок как статусными оверклокерскими моделями, так и сравнительно простыми и доступными версиями Vega.

Но пусть цена и скромная внешность Gigabyte Radeon RX Vega 56 Gaming OC не смущает покупателей. В отношении системы питания видеокарта не уступает дорогим аналогам оригинального дизайна, а открытая система охлаждения более эффективно справляется с высоким тепловыделением чипа Vega 10, чем закрытая «турбина» референсной конструкции, и допускает неплохой разгон GPU. На этот ускоритель должны обратить внимание геймеры, верные марке AMD несмотря на ценовую ситуацию. В то же время Gigabyte Radeon RX Vega 56 Gaming OC станет хорошим выбором для майнинга и других коммерческих применений GP-GPU, так как сниженная стоимость отдельной видеокарты выливается в серьезную экономию при покупке нескольких устройств.

Выражаем благодарность интернет-магазину «Регард» за предоставленное на тестирование устройство.
