Тестирование девяти разных NVIDIA GeForce GTX 1060: есть ли смысл покупать видеокарту с 3 Гбайт памяти?

Мы уже опубликовали сравнительные обзоры таких моделей видеокарт, как GeForce GTX 1050 и GeForce GTX 1050 Ti, теперь настал черед более подробно познакомиться с графическими адаптерами помощнее. В этот раз тестовая лаборатория взялась за средний класс и изучила несколько нереференсных версий GeForce GTX 1060, оснащенных 3 Гбайт памяти GDDR5 SDRAM. Согласно последней информации, сменщик этого GPU, GeForce GTX 1160, появится только в конце октября (а на прилавках магазинов по адекватным ценам — в декабре, не раньше), поэтому 3D-ускорители на базе графического процессора GP106 хоть и находятся в продаже почти два года, еще долгое время будут популярны среди народа — в том числе и за счет рынка б/у. Быть может, одна из рассмотренных сегодня моделей «поселится» и в вашем системном блоке.

⇡#GeForce GTX 1060 и современные игры

Как известно, версии GeForce GTX 1060 с 3 и 6 Гбайт различаются не только объемом этой самой памяти. Старшая модель оснащена полноценным чипом GP106, младшая — урезанным. «Урезанный» означает, что из десяти потоковых мультипроцессоров активны только девять, а потому GPU имеет 1152 CUDA-ядра вместо 1280 и 72 текстурных блока вместо 80. Частоты инженеры NVIDIA не трогали, поэтому уровень TDP видеокартам приписывается одинаковый — 120 Вт. На мой взгляд, уже из такого сравнения видно, что разница в производительности между модификациями GP106 будет небольшой. Следовательно, на уровень быстродействия 3- и 6-гигабайтных версий GeForce GTX 1060 сильнее повлияет двукратное расхождение в объеме GDDR5-памяти. Это мы сейчас и проверим.

Игры, 1920 × 1080 и 2560 × 1440
Название	API	Качество графики	Полноэкранное сглаживание
Assassin's Creed: Origins, встроенный бенчмарк	DirectX 11	Самое высокое	Высокое
		Высокое	Без АА
The Witcher III: Wild Hunt, Новиград		Макс. качество, NVIDIA HairWorks вкл., HBAO+	АА
		Высокое качество, NVIDIA HairWorks вкл., SSAO	АА
GTA V, встроенный бенчмарк (последняя сцена)		Макс. качество, дополнительные настройки качества — вкл., масштаб разрешения изображения — выкл., 16 × AF	FXAA + 4 × MSAA
		Макс. качество, дополнительные настройки качества — вкл., масштаб разрешения изображения — выкл., 16 × AF	Без АА
Fallout 4, окрестности Содружества		Макс. качество, текстуры высокого разрешения, осколки от пуль выкл., HBAO+, 16 × AF	TAA
		Высокое качество, текстуры высокого разрешения, осколки от пуль выкл., SSAO, 16 × AF	TAA
Watch_Dogs 2, центр Сан-Франциско и окрестности		Ультра, HBAO+	Временное сглаживание 2 × MSAA
		Высокое, HMSSAO	Без АА
Rise of the Tomb Raider, советская база		Макс. качество, HBAO+, 16 × AF	SMAA
		Высокое, 4 × AF	Без АА
FarCry 5, бенчмарк		Максимум	TAA
		Высокое	TAA
Total War: WARHAMMER II, встроенный бенчмарк (кампания)	DirectX 12	Макс. качество, 16 × AF	2 × MSAA
		Высокое качество, 8 × AF	Без АА
Deus Ex: Mankind Divided, комплекс «Утулек»		Макс. качество, 16 × AF	2 × MSSA
		Высокое	Без АА
Battlefield 1, миссия «Или победим…»		Ультра	TAA
		Высокое	TAA

Для изучения производительности GeForce GTX 1060 я использовал модели ASUS PH-GTX1060-3G и NVIDIA GeForce GTX 1060, у которых частоты GPU и памяти GDDR5 соответствуют эталонному значению — 1506 и 2000 (8000) МГц соответственно. Полностью конфигурация тестового ПК указана в параграфе «Стенд и методика тестирования».

Как видите, видеокарты в играх тестировались сразу в двух режимах качества графики, которые можно условно разделить на максимальный и высокий уровни. К тому же испытания GeForce GTX 1060 проводились в разрешении как Full HD, так и WQHD. На графиках ниже указан не только средний FPS, но и минимальный — в виде 99-го процентиля.

Сначала разберемся с разрешением Full HD. Элементарный подсчет показывает, что условно комфортное количество FPS (с просадками не ниже 25 кадров в секунду) GeForce GTX 1060 3 Гбайт показывает в шести играх из десяти при использовании максимального качества графики и в девяти программах из 10 при использовании высоких настроек качества графики. Получается, что уже сейчас GeForce GTX 1060 3 Гбайт нельзя рекомендовать для ААА-проектов с использованием максимального или близкого к таковому качества графики. Интересно, что во всех играх, за исключением Deus Ex: Mankind Divided и Total War: WARHAMMER II, графический ускоритель демонстрирует хороший средний FPS, но, к пребольшому сожалению, наблюдаются заметные просадки кадровой частоты.

Или не просадки. Например, заметен прирост среднего FPS в таких играх, как Battlefield 1 и Assassin’s Creed: Origins, — он тоже связан с разницей в объеме памяти. Конечно же, вместе с GeForce GTX 1060 6 Гбайт играть становится гораздо комфортнее.

Например, 6-гигабайтная версия GeForce GTX 1060 в разрешении Full HD при использовании в играх максимального качества графики оказывается дееспособной в девяти приложениях из десяти. Разница в потенциале 3D-ускорителей, на мой взгляд, ощутимая. Поэтому вывод напрашивается сам собой: GeForce GTX 1060 3 Гбайт подойдет в основном для игр на высоких, но не максимальных настройках качества графики. Перед покупкой этой видеокарты вы должны осознавать этот факт — запаса прочности на ближайшие пару лет у видеокарты нет, со временем высокие настройки сменятся — и так далее.

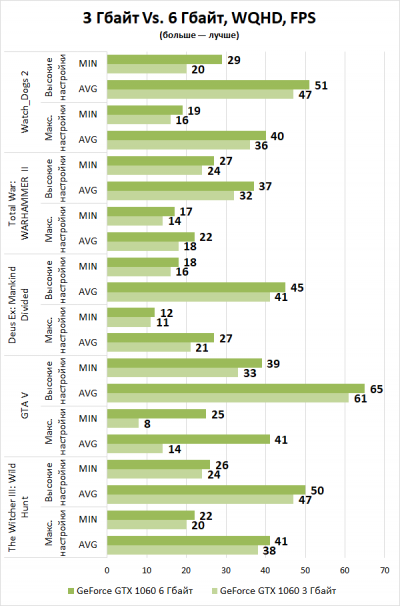

О как таковом запасе прочности различных модификаций GeForce GTX 1060 можно судить по результатам в разрешении WQHD. Так, 3-гигабайтная версия при использовании максимального уровня качества графики выдает играбельный FPS только в трех играх из десяти, а 6-гигабайтная модель — в пяти проектах из десяти. Так что, хоть сегодня и идет речь о GeForce GTX 3 Гбайт, будет кощунством не предупредить читателя: при возможности лучше приобрести GeForce GTX 1060 6 Гбайт или Radeon RX 580 8 Гбайт.

⇡#Участники тестирования

В этот раз в сравнительном тестировании участвуют сразу 9 нереференсных моделей GeForce GTX 1060 3 Гбайт. Подробно про особенности графического процессора GP106 вы можете прочитать здесь, а разбор архитектуры NVIDIA Pascal приведен в этой статье. Ниже в таблице указаны основные характеристики всех девяти моделей, которые удалось достать в компьютерном магазине «Регард».

	NVIDIA GeForce GTX 1060 3 Гбайт (референс)	ASUS DUAL-GTX1060-3G	ASUS PH-GTX1060-3G	EVGA GeForce GTX 1060 GAMING ACX 2.0 (03G-P4-6160-KR)	GIGABYTE GV-N1060WF2OC-3GD
Графический процессор
Название	GP106	GP106	GP106	GP106	GP106
Микроархитектура	Pascal	Pascal	Pascal	Pascal	Pascal
Техпроцесс, нм	16 нм FinFET	16 нм FinFET	16 нм FinFET	16 нм FinFET	16 нм FinFET
Число транзисторов, млн	4400	4400	4400	4400	4400
Тактовая частота, МГц: Base/Boost	1506/1708	1506/1708	1506/1708	1506/1708	1557/1772
Число шейдерных ALU	1152	1152	1152	1152	1152
Число блоков наложения текстур	72	72	72	72	72
Число ROP	48	48	48	48	48
Оперативная память
Разрядность шины, бит	192	192	192	192	192
Тип микросхем	GDDR5 SDRAM	GDDR5 SDRAM	GDDR5 SDRAM	GDDR5 SDRAM	GDDR5 SDRAM
Тактовая частота, МГц (пропускная способность на контакт, Мбит/с)	2000 (8000)	2000 (8000)	2000 (8000)	2000 (8000)	2000 (8000)
Шина ввода/вывода	PCI Express 3.0 x16	PCI Express 3.0 x16	PCI Express 3.0 x16	PCI Express 3.0 x16	PCI Express 3.0 x16
Объем, Мбайт	3072	3072	3072	3072	3072
Производительность
Пиковая производительность FP32, GFLOPS (из расчета максимальной указанной частоты)	3917	3917	3917	3917	4083
Производительность FP32/FP64	1/32	1/32	1/32	1/32	1/32
Пропускная способность оперативной памяти, Гбайт/с	112	84	112	112	112
Вывод изображения
Интерфейсы вывода изображения	DL DVI-D, DisplayPort 1.3/1.4, HDMI 2.0b	DL DVI-D, DisplayPort 1.3/1.4, HDMI 2.0b	DL DVI-D, DisplayPort 1.3/1.4, HDMI 2.0b	DL DVI-D, DisplayPort 1.3/1.4, HDMI 2.0b	DL DVI-D, DisplayPort 1.3/1.4, HDMI 2.0b
TDP, Вт	120	120	120	120	120
Средняя розничная цена (по данным Яндекс.Маркет), руб.	Нет данных	16 500	16 500	16 500	17 000

	NVIDIA GeForce GTX 1060 3 Гбайт (референс)	Inno3D GeForce GTX 1060 3GB X2 (N106F-2SDN-L5GS)	MSI GeForce GTX 1060 3GT OC	MSI GeForce GTX 1060 GAMING X 3G	Palit GeForce GTX 1060 StormX 3GB (NE51060015F9-1061F)	Palit GeForce GTX 1060 JetStream 3GB (NE51060015F9-1060J)
Графический процессор
Название	GP106	GP106	GP106	GP106	GP106	GP106
Микроархитектура	Pascal	Pascal	Pascal	Pascal	Pascal	Pascal
Техпроцесс, нм	16 нм FinFET	16 нм FinFET	16 нм FinFET	16 нм FinFET	16 нм FinFET	16 нм FinFET
Число транзисторов, млн	4400	4400	4400	4400	4400	4400
Тактовая частота, МГц: Base/Boost	1506/1708	1506/1708	1544/1759	1569/1785	1506/1708	1506/1708
Число шейдерных ALU	1152	1152	1152	1152	1152	1152
Число блоков наложения текстур	72	72	72	72	72	72
Число ROP	48	48	48	48	48	48
Оперативная память
Разрядность шины, бит	192	192	192	192	192	192
Тип микросхем	GDDR5 SDRAM	GDDR5 SDRAM	GDDR5 SDRAM	GDDR5 SDRAM	GDDR5 SDRAM	GDDR5 SDRAM
Тактовая частота, МГц (пропускная способность на контакт, Мбит/с)	2000 (8000)	2000 (8000)	2000 (8000)	2000 (8000)	2000 (8000)	2000 (8000)
Шина ввода/вывода	PCI Express 3.0 x16	PCI Express 3.0 x16	PCI Express 3.0 x16	PCI Express 3.0 x16	PCI Express 3.0 x16	PCI Express 3.0 x16
Объем, Мбайт	3072	3072	3072	3072	3072	3072
Производительность
Пиковая производительность FP32, GFLOPS (из расчета максимальной указанной частоты)	3917	3917	4053	4113	3917	3917
Производительность FP32/FP64	1/32	1/32	1/32	1/32	1/32	1/32
Пропускная способность оперативной памяти, Гбайт/с	112	84	112	112	112	112
Вывод изображения
Интерфейсы вывода изображения	DL DVI-D, DisplayPort 1.3/1.4, HDMI 2.0b	DL DVI-D, DisplayPort 1.3/1.4, HDMI 2.0b	DL DVI-D, DisplayPort 1.3/1.4, HDMI 2.0b	DL DVI-D, DisplayPort 1.3/1.4, HDMI 2.0b	DL DVI-D, DisplayPort 1.3/1.4, HDMI 2.0b	DL DVI-D, DisplayPort 1.3/1.4, HDMI 2.0b
TDP, Вт	120	120	120	120	120	120
Средняя розничная цена (по данным «Яндекс.Маркета»), руб.	Нет данных	19 000	17 500	20 000	17 000	20 500

Как и в прошлый раз, мы предприняли попытку взять на тест как можно больше видеокарт. В итоге представители «Регарда» выдали мне по две модели ASUS, MSI и Palit, а также по одному экземпляру ускорителей EVGA, Inno3D и GIGABYTE.

Видеокарты разбирать было нельзя, поэтому в статье отсутствуют подробные фотографии печатных плат и систем охлаждения протестированных устройств.

⇡#ASUS DUAL-GTX1060-3G

Совершенно неудивительно, что такая компания, как ASUS, представила огромное количество различных моделей GeForce GTX 1060. Но вот что интересно: в каталоге производителя насчитывается всего две 3-гигабайтных версии — и обе они рассмотрены в этом обзоре. Дополнительно отмечу, что, помимо модели DUAL-GTX1060-3G, в продаже вы найдете вариант под названием DUAL-GTX1060-O3G — буква «О» в названии устройства намекает на наличие заводского разгона. Инженеры тайваньской компании не побоялись прибавить к номинальной частоте GPU «целых» 63 МГц!

В картонной коробке вместе с видеокартой лежали только диск с программным обеспечением и бумажная документация. Тем не менее вместе с DUAL-GTX1060-3G поставляется еще бесплатная 6-месячная премиум-подписка на сервис WTFast Gamers Private Network.

За охлаждение GP106 и сопутствующих элементов отвечает двухвентиляторный кулер. Используются две 90-мм крыльчатки, которые вращаются в одинаковом направлении. Как показывают наблюдения, применение нескольких вентиляторов уже давно стало нормой даже для самых бюджетных моделей. Вот и в сегодняшнем тесте СО шести видеокарт из девяти оснащены сразу двумя крыльчатками.

Напомню, что, согласно условиям магазина, я не мог разбирать предоставленные на тест семплы, но основные конструктивные особенности видеокарт, о которых пойдет речь далее, известны и так. Охлаждение ASUS DUAL-GTX1060-3G обеспечивает радиатор с алюминиевыми ребрами и двумя толстыми медными теплотрубками. Конечно же, используется технология прямого контакта. Чипы памяти дополнительно не охлаждаются, а вот MOSFET остужаются небольшим алюминиевым радиатором.

Длина видеокарты составляет 240 мм, а ее ширина — 36 мм, или два слота расширения корпуса ПК.

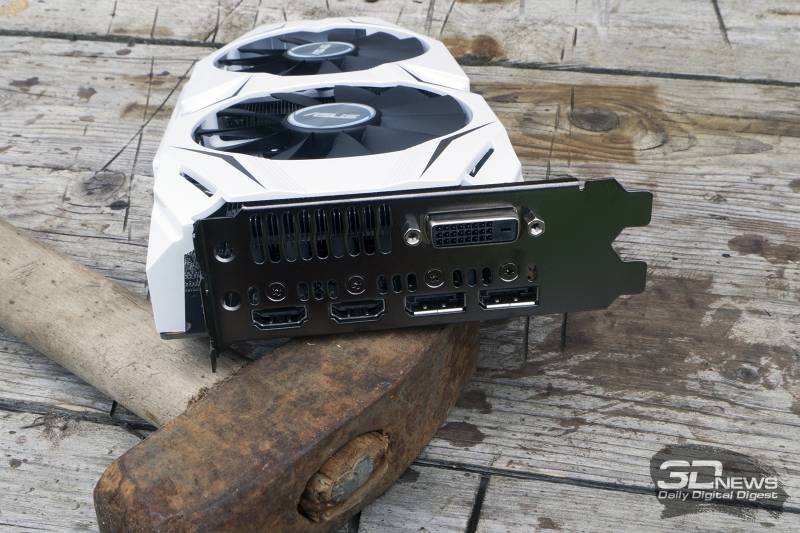

Как известно, эталонная версия GeForce GTX 1060 оснащена одним портом DVI-D, одним HDMI и сразу тремя DisplayPort, однако партнеры NVIDIA вправе изменять эту комбинацию видеовыходов. Так, на I/O-панели ASUS DUAL-GTX1060-3G выведено сразу два HDMI-разъема. Видимо, это сделано для возможности без каких-либо переходников подключать VR-оборудование. Здесь же дополнительно распаяны два порта DisplayPort и один DVI-D.

Из девяти видеокарт, рассмотренных в этой статье, восемь оснащены 6-контактным разъемом дополнительного питания. ASUS DUAL-GTX1060-3G— одна из них. Транзисторная цепь подсистемы питания GPU, насчитывающей четыре фазы, снабжена небольшим алюминиевым радиатором. Еще одна фаза предназначена для чипов GDDR5-памяти. Как известно, конвертер питания референсной GeForce GTX 1060 собран по схеме 3+1. На видеокарте ASUS в нем применяются фирменные дроссели SAP (Super Alloy Power). В качестве ШИМ-контроллера используется микросхема uPI Semiconductor uP9511P. Отмечу, что при сборке видеокарт ASUS задействован полностью автоматизированный процесс производства — тайваньцы эту особенность сборки называют технологией Auto-Extreme.

В случае с ASUS DUAL-GTX1060-3G чип работает на штатной частоте, заводской разгон не предусмотрен. Три гигабайта памяти набраны шестью микросхемами Samsung K4G41325FE-HC25.

Вентиляторы видеокарты начинают вращаться только тогда, когда температура GPU поднимается выше 60 градусов Цельсия. В остальное время ASUS DUAL-GTX1060-3G работает в пассивном режиме. В играх реальная частота чипа менялась в диапазоне 1823-1848 МГц. Температура GPU после двух часов игры в «Ведьмака-3» поднялась до 69 градусов Цельсия. Вентиляторы раскрутились до ~1450 об/мин, а уровень шума, измеренный с расстояния 30 см от стенда, увеличился до 40,1 дБ. Работу ASUS DUAL-GTX1060-3G хорошо слышно на открытом стенде, далее вы познакомитесь с адаптерами, которые работают заметно тише.

Максимальная частота вращения вентиляторов составляет 3550 об/мин. В таком режим работы температура графического чипа не превышает 52 градусов Цельсия, но и шумит ASUS DUAL-GTX1060-3G прилично — измерительный прибор зафиксировал 64,4 дБ.

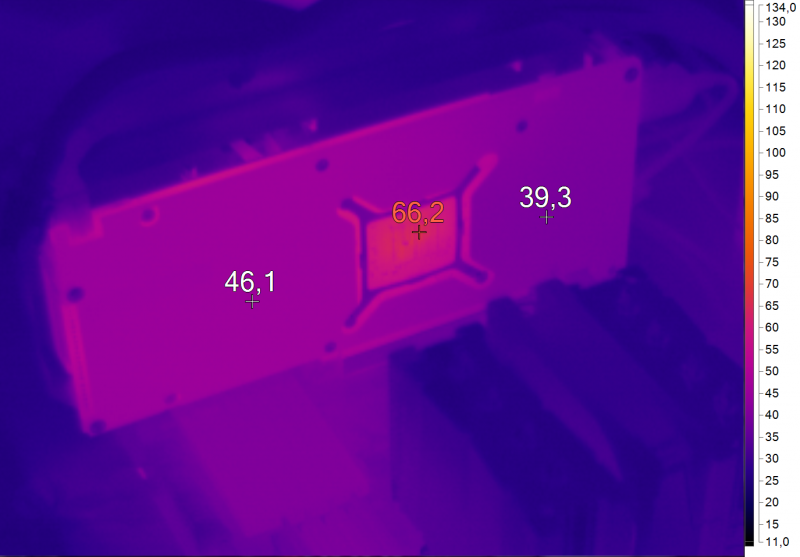

Как видите, небольшого алюминиевого радиатора оказывается вполне достаточно для эффективного охлаждения элементов цепи питания.

Что касается разгона, то в случае с ASUS DUAL-GTX1060-3G мне удалось получить стабильные 1681 МГц по чипу и 2328 МГц по памяти. В играх реальная частота GPU менялась в диапазоне от 2000 до 2012 МГц. Температура чипа увеличилась на три градуса Цельсия, а уровень шума составил 40,7 дБ.

Как и всегда, предупреждаю: разгон любого компьютерного железа — это всегда лотерея, то есть нет никакой гарантии, что при покупке аналогичной видеокарты вы достигнете точно такого же результата во время разгона. У кого-то он будет лучше, у кого-то хуже — мы с этим далее непременно столкнемся, и не раз.

Ниже в таблице приведены результаты в бенчмарках компании Futuremark.

3DMark, Graphics score, баллы
	Частота ядра/памяти		Прирост, %
	1506/2000 МГц	1681/2327 МГц
Fire Strike	11843	13247	12
Time Spy	3776	4199	11

⇡#ASUS PH-GTX1060-3G

Если помните, то в сравнительных обзорах GeForce GTX 1050 и GeForce GTX 1050 Ti я уже знакомил читателей сайта с серией видеокарт ASUS Phoenix — перед вами, если так можно выразиться, графические ускорители начального класса.

Нет ничего удивительного в том, что в коробке не нашлось ничего полезного — комплект поставки PH-GTX1060-3G включает только макулатуру и диск с драйвером. Впрочем, как и в случае с DUAL-версией, при покупке этой видеокарты вы тоже получите бесплатный доступ к сервису WTFast Gamers Private Network сроком на 6 месяцев.

Относя PH-GTX1060-3G к начальному классу, я подразумеваю тот факт, что система охлаждения устройства выполнена максимально просто. Так, кулер состоит из алюминиевого радиатора лепесткового типа с медным сердечником и всего одного 90-мм вентилятора — остальные версии GeForce GTX 1060 компании ASUS комплектуются двухвентиляторными СО. Производитель утверждает, что крыльчатка оснащена двойным шариковым подшипником. Он обладает большим сроком службы, чем традиционно используемые в вентиляторах подшипники скольжения, а потому увеличивает долговечность всего устройства.

Чуть забегая вперед, отмечу, что PH-GTX1060-3G — далеко не единственная в сегодняшнем тестировании видеокарта, чип которой охлаждается радиатором без тепловых трубок. Как видите, алюминиевой болванки, по мнению производителя, оказывается вполне достаточно для эффективного отвода тепла от GPU. Подошва радиатора соприкасается только с GPU, а элементы подсистемы питания охлаждаются за счет второго алюминиевого радиатора.

Правда, инженерам ASUS пришлось заметно увеличить (до 121 мм) высоту 3D-ускорителя — эта характеристика может помешать установить PH-GTX1060-3G в некоторые компактные корпуса. Длина видеокарты составляет 192 мм. Все же эту модель ASUS можно смело назвать компактной, и вряд ли существует такой корпус формата Midi-Tower, в который она не поместится. Толщина у рассматриваемого устройства стандартная: адаптер занимает ровно два слота расширения в корпусе.

Набор видеовыходов у устройства точно такой же, как у ранее рассмотренной DUAL-версии.

Даже без демонтажа системы охлаждения видно, что подсистема питания PH-GTX1060-3G насчитывает пять фаз. В частности, четыре канала отведено для питания GPU, в цепи используются качественные дроссели Super Alloy Power II. За питание видеопамяти отвечает еще одна фаза.

Три гигабайта памяти получены за счет шести микросхем Samsung, хотя в продаже можно встретить и версию с чипами SK Hynix. К сожалению, не купив устройство и не достав его из коробки, определить модель с тем или иным производителем GDDR5 не получится.

Частота графического процессора PH-GTX1060-3G составляет 1506 (1709) МГц, то есть соответствует эталонному значению. Никаких дополнительных режимов работы у видеокарты нет. В играх реальная частота GPU меняется в диапазоне от 1823 до 1873 МГц. Под нагрузкой максимальная температура GPU составляет 72 градуса Цельсия, а уровень шума — 39,5 дБ. Вентилятор при этом раскручивается до ~1700 об/мин, что соответствует 47 % от максимальной частоты вращения. «Карлсон» СО вращается всегда. Работу видеокарты под нагрузкой слышно, но назвать PH-GTX1060-3G громкой нельзя. А еще мы видим, что небольшого алюминиевого радиатора (пусть и с медным сердечником) оказывается вполне достаточно для эффективного охлаждения GP106.

При максимальной частоте оборотов вентилятор раскручивается до 3600 об/мин. Уровень шума при этом увеличивается до 56,3 дБ, но температура GPU под нагрузкой падает до 58 градусов Цельсия. Все это позволяет достаточно тонко настроить работу системы охлаждения PH-GTX1060-3G, если вдруг 72 градуса Цельсия при настройках по умолчанию кому-то покажутся слишком высокими.

При этом небольшой алюминиевый радиатор хорошо справляется с охлаждением элементов цепи питания. Дальше вы познакомитесь с видеокартами, которые в этом плане работают менее эффективно.

Как и в случае с DUAL-GTX1060-3G, параметр Power Limit в программах для разгона можно увеличить на 16 %. При помощи утилиты MSI Afterburner мне удалось повысить частоту GPU на 144 МГц, а памяти — на 348 МГц. В таком режиме работы в играх частота GPU меняется уже в диапазоне от 1974 до 2012 МГц. Температура GPU при этом поднялась до 77 градусов Цельсия, а уровень шума составил 39,9 дБ, так как частота вращения вентилятора увеличилась с 1700 до 1850 об/мин.

Ниже в таблице приведены результаты в бенчмарках компании Futuremark.

3DMark, Graphics score, баллы
	Частота ядра/памяти		Прирост, %
	1506/2000 МГц	1650/2352 МГц
Fire Strike	11879	13257	12
Time Spy	3786	4183	11

⇡#EVGA GeForce GTX 1060 GAMING ACX 2.0 (03G-P4-6160-KR)

В продаже можно найти четыре версии GeForce GTX 1060 3 Гбайт производства компании EVGA. Устройство, о котором пойдет речь далее, является самым простым, так как не имеет заводского разгона и оснащено небольшой системой охлаждения.

В комплекте с видеокартой лежали не только диск с ПО и руководство пользователя, но и большой и красочный плакат, а также переходник с двух разъемов MOLEX на один 6-контактный порт.

EVGA GeForce GTX 1060 GAMING ACX 2.0 тоже относится к классу компактных ускорителей, так как длина видеокарты составляет всего 184 мм. При этом, в отличие от только что рассмотренной видеокарты ASUS, высота адаптера EVGA составляет привычные 105 мм, а толщина — 36 мм, или стандартные два слота расширения.

Система охлаждения модели 03G-P4-6160-KR состоит из цельного алюминиевого радиатора и 90-мм вентилятора с двойным шариковым подшипником. Важно понимать, что в продаже вы также можете встретить версию с маркировкой 03G-P4-6162-KR — внешне обе видеокарты очень тяжело отличить друг от друга, но последняя имеет в своем распоряжении радиатор сразу с двумя теплотрубками. Следовательно, модификация 03G-P4-6162-KR должна более эффективно охлаждать GPU.

Возвращаясь к нашей модели, отмечу, что металлический брусок СО контактирует только с графическим процессором. Компоненты цепи питания оснащены дополнительным алюминиевым радиатором.

Набор видеовыходов точно такой же, как у эталонной модели, — это три DisplayPort-выхода и по одному порту HDMI и DVI-D.

Вообще, по всем признакам, перед нами видеокарта, созданная на базе референсной печатной платы NVIDIA. Судите сами: размеры PCB полностью соответствуют референсным значениям. Адаптер оснащен 6-контактным разъемом дополнительного питания, а в состав VRM-цепи входят безымянные дроссели, и их у EVGA GeForce GTX 1060 GAMING ACX 2.0 всего четыре штуки. Управляет конвертером питания ШИМ-контроллер uPI Semiconductor uP9505P.

Три гигабайта видеопамяти набраны шестью чипами Samsung c маркировкой K4G80325FB-HC25. К слову, эти микросхемы GDDR5 используются во всех девяти рассмотренных в статье видеокартах.

Как я уже сказал, модель GeForce GTX 1060 GAMING ACX 2.0, в отличие от других GeForce GTX 1060 3 Гбайт производства компании EVGA, не имеет фабричного разгона. Естественно, память GDDR5 не разогнана тоже — она работает на эффективной частоте 8000 МГц. В играх реальная частота графического ядра менялась в пределах от 1772 до 1823 МГц, а температура ГП в «Ведьмаке» и других играх достигала при этом 78 градусов Цельсия — это худший результат в сегодняшнем тестировании. Видно, что медный сердечник, используемый в СО ASUS PH-GTX1060-3G и отсутствующий у GeForce GTX 1060 GAMING ACX 2.0, заметно увеличивает эффективность отвода тепла от GPU. Зато у карты EVGA вентилятор начинает вращаться только при достижении отметки в 60 градусов Цельсия и со временем доходит до значения ~1250 об/мин. При такой частоте вращения уровень шума EVGA GeForce GTX 1060 GAMING ACX 2.0 составляет 38,8 дБ, что, на мой взгляд, является достаточно комфортным показателем.

Если вам такой нагрев GPU покажется слишком высоким, то скорость вращения крыльчатки всегда можно настроить самостоятельно. Например, при максимальной частоте (2450 об/мин) температура GPU снижается до 64 градусов Цельсия, но до 53,3 дБ увеличивается уровень шума.

Конвертер питания, что гораздо важнее, в играх не перегревается. Это хорошо видно по снимку тепловизора.

Разгон EVGA GeForce GTX 1060 GAMING ACX 2.0 дается сложно. Увеличение предела множителя до отметки 116 % и поднятие частоты GPU на 122 МГц привело к нагреву процессора до 85 градусов Цельсия и к увеличению уровня шума до 45,5 дБ, так как вентилятор системы охлаждения стал вращаться заметно быстрее — частота подросла с 1260 до 1800 об/мин. Чипы памяти Samsung без проблем разогнались до 2376 МГц. Реальная частота GPU в играх менялась в диапазоне от 1936 до 1987 МГц.

Ниже в таблице приведены результаты в бенчмарках компании Futuremark.

3DMark, Graphics score, баллы
	Частота ядра/памяти		Прирост, %
	1506/2000 МГц	1628/2376 МГц
Fire Strike	11895	13204	11
Time Spy	3780	4178	11

⇡#GIGABYTE GV-N1060WF2OC-3GD

На момент написания статьи на официальном сайте компании GIGABYTE значилось ни много ни мало 22 модели GeForce GTX 1060. Похоже, производитель считает, что именно эта видеокарта наиболее востребована среди геймеров. Устройство под названием GV-N1060WF2OC-3GD интересно, на мой взгляд, применением качественного кулера.

В коробке я опять нашел только бесполезную макулатуру и диск с ПО.

Одна из основных особенностей тестового образца — система охлаждения WINDFORCE 2X. Два 90-мм вентилятора вращаются в разные стороны, и такая схема работы, по словам производителя, уменьшает турбулентность воздуха и позволяет эффективно рассеивать тепло. Сами лопасти крыльчаток оснащены так называемыми трехмерными полосками, которые увеличивают воздушный поток — по данным GIGABYTE, на целых 23 %.

Радиатор системы охлаждения состоит из цельного куска алюминия с оребрением, через который проходит одна медная теплотрубка в виде буквы G. Используется технология прямого контакта. Сам радиатор соприкасается не только с GPU, но и с чипами памяти. Для транзисторов подсистемы питания предусмотрен еще один небольшой алюминиевый радиатор.

Частью системы охлаждения GV-N1060WF2OC-3GD является в том числе и пластиковый бекплейт. Производитель утверждает, что эта пластина обеспечивает надежную защиту элементов и усиливает жесткость конструкции, обладая при этом стильным дизайном. Однако видеокарта не имеет по-настоящему большого и тяжелого кулера, чтобы требовалось увеличить жесткость PCB. Да и сама пластина — пластиковая, то есть она никак не улучшит охлаждение компонентов видеокарты с обратной стороны печатной платы. Декоративный элемент, не более.

Длина устройства составляет 222 мм, а толщина — стандартные два слота расширения в корпусе ПК.

I/O-панель GIGABYTE GV-N1060WF2OC-3GD насчитывает четыре видеовыхода. Помимо двух DVI, видеокарта оснащена портами HDMI и DisplayPort.

Для дополнительного питания используется 6-контактный разъем. Усилена и подсистема питания видеокарты, для питания GPU предназначено 4 фазы, еще одна фаза отведена для GDDR5-памяти. В GIGABYTE GV-N1060WF2OC-3GD тоже используются чипы компании Samsung.

В режиме по умолчанию, то есть в Gaming Mode, графический процессор работает на частоте 1556 МГц. При включении OC Mode частота увеличивается еще на 26 МГц. В играх реальная частота ГП меняется в пределах от 1860 до 1911 МГц. Вентиляторы кулера начинают вращаться только при нагреве процессора до 60 градусов Цельсия. Далее температура GPU увеличивается до 64 градусов Цельсия и плавно снижается до 62 градусов Цельсия — так работает система охлаждения, вентиляторы которой раскручиваются до 1700 об/мин. Максимальный уровень шума GIGABYTE GV-N1060WF2OC-3GD составил всего 38,8 дБ. Работу видеокарты в играх можно назвать довольно тихой.

Пластиковая крышка полностью скрывает обратную сторону печатной платы, но не думаю, что конвертер питания у видеокарты перегревается.

В программах по разгону видеокарт мы можем увеличить параметр Power Limit на 16 %. В результате мне удалось увеличить частоту GPU на 160 МГц, а памяти Samsung — на 353 МГц. В играх реальная частота чипа держалась значения 2050 МГц. Температура ядра при этом увеличилась на 4 градуса Цельсия, вентиляторы стали вращаться заметно быстрее, что привело к увеличению уровня шума до 40,9 дБ. Такой режим работы уже нельзя назвать тихим.

Ниже в таблице приведены результаты в бенчмарках компании Futuremark.

3DMark, Graphics score, баллы
	Частота ядра/памяти		Прирост, %
	1557/2000 МГц	1717/2356 МГц
Fire Strike	12087	13377	11
Time Spy	3864	4230	10

⇡#Inno3D GeForce GTX 1060 3GB X2 (N106F-2SDN-L5GS)

Компания Inno3D достаточно широко представлена в сегменте GeForce GTX 1060. Например, вы найдете в продаже сразу четыре различных варианта 3-гигабайтных версий. Устройство под названием GeForce GTX 1060 3GB X2 можно отнести к так называемой золотой середине, поскольку оно оснащено довольно серьезной системой охлаждения.

В коробке с Inno3D GeForce GTX 1060 3GB X2 не нашлось ничего полезного — только бумажное руководство по эксплуатации, диск с драйверами и бесплатные ключи к бенчмаркам 3DMark и VRMark.

В основе кулера лежат два 85-мм вентилятора без каких-либо опознавательных знаков. Крыльчатки у Inno3D GeForce GTX 1060 3GB X2, в отличие от модели GIGABYTE, вращаются в одну сторону. Радиатор системы охлаждения получен путем соединения цельной алюминиевой болванки с двумя медными теплотрубками. Инженеры Inno3D решили использовать технологию прямого контакта, что, на мой взгляд, оказалось весьма спорным решением. Дело в том, что теплотрубки пересекают GPU поперек, а не вдоль, — в результате площадь контакта уменьшается, и они работают не так эффективно, как могли бы.

Еще неприятнее констатировать, что Inno3D GeForce GTX 1060 3GB X2 не имеет никакого охлаждения компонентов VRM-зоны, хотя отверстия для крепежа небольшого радиатора на печатной плате есть. С чипами памяти радиатор тоже никак не соприкасается.

В сборке Inno3D GeForce GTX 1060 3GB X2 получилась не очень большой: длина видеокарты составляет 220 мм, а толщина — 36 мм, или типичные два слота расширения.

Набор видеовыходов у Inno3D GeForce GTX 1060 3GB X2 несколько отличается от эталонной реализации. Как и в случае с моделью GIGABYTE, видимо, в Inno3D тоже посчитали, что потенциальным владельцам «тысяча шестидесятой» важнее иметь про запас дополнительный DVI-выход, чем еще один HDMI или DisplayPort. Этих портов на I/O-панели акселератора распаяно сразу два. Остальное место под решеткой занимают по одному видеовыходу HDMI и DisplayPort.

Конвертер питания рассматриваемого 3D-ускорителя насчитывает четыре фазы, то есть VRM-зона выполнена согласно чертежам NVIDIA. Управляет напряжением контроллер uPI Semiconductor uP9505P, который отвечает за работу не только GPU, но и видеопамяти. Как и в ранее рассмотренных видеокартах, на PCB распаяно шесть микросхем Samsung c маркировкой K4G80325FB-HC25.

Вентиляторы Inno3D GeForce GTX 1060 3GB X2 вращаются всегда. В играх частота GPU устройства менялась в пределах от 1823 до 1873 МГц. Максимальная температура чипа при этом не поднималась выше отметки в 71 градус Цельсия. Для удержания такой температуры вентиляторы кулера раскручиваются до ~1800 об/мин. Графический адаптер работает шумновато — измерительный прибор с расстояния 30 см от тестового стенда уловил 40,3 дБ. Если установить максимальную частоту вращения вентиляторов Inno3D GeForce GTX 1060 3GB X2, то громкость устройства увеличится до 58 дБ, но температура упадет всего на 10 градусов Цельсия.

Отсутствие какого-либо пассивного охлаждения элементов цепи питания Inno3D GeForce GTX 1060 3GB X2 хорошо видно на снимке тепловизора — полевые транзисторы со стороны выводов греются до 83 градусов Цельсия. Температура не критичная, но перед вами видеокарта с самой горячей VRM-зоной.

Что касается разгона, то протестированная модель продемонстрировала достаточно типичные результаты. Мне удалось получить абсолютно стабильную работу в 3D-приложениях, подняв на 160 МГц частоту GPU и на 350 МГц частоту памяти. В результате в играх частота графического ядра держалась на отметке 2000 МГц. Температура графического чипа серьезно увеличилась — до 78 градусов Цельсия, а система охлаждения Inno3D GeForce GTX 1060 3GB X2 стала работать громче на 1,2 дБ.

Ниже в таблице приведены результаты в бенчмарках компании Futuremark.

3DMark, Graphics score, баллы
	Частота ядра/памяти		Прирост, %
	1506/2000 МГц	1666/2352 МГц
Fire Strike	11926	13320	12
Time Spy	3820	4229	11

⇡#MSI GeForce GTX 1060 3GT OC

Компания MSI точно не отстает от своих основных конкурентов, так как за все время было выпущено сразу пять версий GeForce GTX 1060 3 Гбайт. В этом обзоре вы познакомитесь с флагманской моделью GAMING и графическим адаптером попроще — из серии GT.

MSI GeForce GTX 1060 3GT OC — это бюджетная видеокарта. Поэтому неудивительно, что в коробке не нашлось ничего полезного, — только диск с откровенно устаревшими драйверами и программой MSI Afterburner, а также бумажное руководство по эксплуатации. Как говорится, экономия должна быть экономной.

Модель GeForce GTX 1060 3GT OC снабжена довольно массивным кулером — он оказывается на несколько сантиметров длиннее печатной платы. Общая длина видеокарты составляет 247 мм, а высота — 115 мм. При этом адаптер занимает в корпусе стандартные два слота расширения.

Система охлаждения GeForce GTX 1060 3GT OC состоит из пары вентиляторов HA9010H12F-Z компании ONG HUA и массивного алюминиевого радиатора, оснащенного тем не менее всего одной S-образной медной теплотрубкой. Используется технология прямого контакта. Подошва радиатора соприкасается не только с GPU, но и с чипами памяти — через термопрокладки. Примечательно, что элементы питания никак дополнительно не охлаждаются — производитель не сталь «вешать» на MOSFET небольшой алюминиевый радиатор.

Сэкономили в MSI и на видеовыходах, потому что на I/O-панели присутствует всего три порта: по одному DVI-D, HDMI и DisplayPort.

Подсистема питания GeForce GTX 1060 3GT OC построена по схеме 3+1. Производитель заявляет, что используются компоненты Military Class 4, сертифицированные по стандарту MIL-STD-810G. Утверждается, что «только эти компоненты имеют высокий уровень надежности, достаточный для работы в жестких условиях экстремальных, игровых нагрузок и при разгоне в течение продолжительного времени использования».

Вокруг GPU распаяно шесть чипов памяти Samsung K4G80325FB-HC25.

Итак, уже по названию устройства вы поняли, что мы имеем дело с разогнанной версией GeForce GTX 1060. Заводской оверклокинг, впрочем, оказался очень смешной — прирост частоты GPU составил всего 38 МГц. В играх реальная частота графического чипа менялась в диапазоне 1873-1911 МГц. При этом процессор нагрелся всего до 63 градусов Цельсия. Так что кулер у GeForce GTX 1060 3GT OC действительно эффективно работает. Во время тестирования вентиляторы раскручивались до ~1650 об/мин, уровень шума, замеренный с расстояния 30 см от стенда, составил 40,3 дБ. Немного шумновато, на мой взгляд, но этот параметр всегда можно настроить самостоятельно. Вентиляторы GT-ускорителя вращаются всегда.

Если же выкрутить частоту вращения крыльчаток на максимум (3000 об/мин), то температура GPU снизится до 53 градусов Цельсия, а уровень шума увеличится до 56 дБ.

Отсутствие радиатора охлаждения VRM-зоны, конечно же, сказывается на нагреве компонентов цепи питания. И все же полевые транзисторы со стороны выводов греются меньше, чем, например, у модели Inno3D.

В разгоне GeForce GTX 1060 3GT OC проявила себя достаточно хорошо. Стабильная работа видеокарты наблюдалась даже при увеличении частоты GPU на 129 МГц и частоты GDDR5-памяти на 406 МГц. В играх реальная частота чипа менялась в диапазоне от 2038 до 2076 МГц. Температура процессора в автоматическом режиме работы кулера увеличилась с 63 до 70 градусов Цельсия, а уровень шума — с 40,3 до 42,4 дБ. Что ж, в разгоне GeForce GTX 1060 3GT OC работает уже ощутимо громко.

Ниже в таблице приведены результаты в бенчмарках компании Futuremark.

3DMark, Graphics score, баллы
	Частота ядра/памяти		Прирост, %
	1544/2000 МГц	1673/2409 МГц
Fire Strike	12139	13463	11
Time Spy	3871	4255	10

⇡#MSI GeForce GTX 1060 GAMING X 3G

Серия видеокарт MSI под названием GAMING — это визитная карточка тайваньской компании. Что ж, перед вами одна из самых лучших версий GeForce GTX 1060 3 Гбайт вообще.

Комплект поставки у видеокарты стандартный — в коробке, помимо самого ускорителя, в небольшом картонном конверте лежали диск с программным обеспечением и драйверами, а также красочное руководство пользователя.

Видеокарта оснащена кулером Twin Frozr VI, который используется во многих современных решениях MSI серии GAMING. Основа системы охлаждения — это вентиляторы TORX 2.0. По данным производителя, эти 85-мм крыльчатки создают на 22 % более мощный воздушный поток, оставаясь при этом практически бесшумными. Низкая громкость, как говорится на официальном сайте MSI, обеспечивается в том числе и за счет использования двухрядных подшипников. Радиатор системы охлаждения построен вокруг трех теплотрубок. Они соприкасается с графическим процессором при помощи большой алюминиевой подошвы. Для чипов памяти и элементов VRM-зоны предусмотрена отдельная металлическая пластина, к которой крепится металлический бекплейт. Он здесь только для увеличения жесткости конструкции.

Длина видеокарты составляет 280 мм, высота — 125 мм, а толщина — 36 мм. Перед вами самый длинный и высокий ускоритель графики, принявший участие в сегодняшнем тесте.

Боковая сторона видеокарты имеет подсвечиваемый логотип, а вентиляторы обрамлены двумя рядами симметричных огней в форме когтей дракона.

На I/O-панели выведено три DisplayPort-выхода и по одному порту HDMI и DVI-D.

MSI GeForce GTX 1060 GAMING X 3G, в отличие от остальных восьми участников тестирования, имеет 8-контактный разъем для подключения дополнительного питания. Следовательно, на устройство можно подать до 225 Вт электроэнергии. Преобразователь напряжения включает пять фаз для питания GPU и одну — для видеопамяти. Ключевыми компонентами платы являются экономичные и сравнительно компактные конденсаторы Hi-c CAP, катушки SFC (Super Ferrite Choke) с сердечником из феррита и японские твердотельные конденсаторы Solid CAP с алюминиевым сердечником, ультранизким ESR-сопротивлением и гарантированным десятилетним сроком службы. В то же время в конструкции устройства используется шесть чипов памяти Samsung объемом 3 Гбайт, которые работают на эффективной частоте 8000 МГц.

Все видеокарты MSI серии GAMING имеют заводской разгон GPU, пусть и чисто символический. Согласно техническим характеристикам, MSI GeForce GTX 1060 GAMING X 3G получила три режима работы: Silent Mode — 1506 (1708) МГц по ядру; Gaming Mode — 1569 (1784) по ядру; OC Mode — 1594 (1809) МГц по ядру. Память не разогнана. По умолчанию у видеокарты активирован игровой режим.

Вентиляторы ускорителя начинают вращаться только в тот момент, когда температура чипа достигает 60 градусов Цельсия. На открытом стенде максимальная температура GPU составила всего 63 градуса Цельсия. При этом вентиляторы системы охлаждения раскручивались максимум на 30 % — это примерно 800 об/мин. Реальная частота GPU в режиме по умолчанию стабильно держалась в границах 1924-1974 МГц. При этом уровень шума MSI GeForce GTX 1060 GAMING X 3G под нагрузкой находится ниже уровня фонового шума, то есть ниже 36 дБ. Это лучший результат в тесте.

Снимок тепловизором показывает, что с охлаждением конвертера питания у MSI GeForce GTX 1060 GAMING X 3G тоже все в порядке.

Поразительно, но в программе MSI AfterBurner мы можем увеличить лимит мощности всего на 8 %. В разгоне в играх частота GPU держится на отметке 2076 МГц, процессор я разогнал до стабильного значения 1706 МГц. Сам чип при этом нагревается до все тех же 63 градусов Цельсия, просто вентиляторы стали вращаться чуточку быстрее. Уровень шума в таком режиме работы у MSI GeForce GTX 1060 GAMING X 3G никак не изменился. Память удалось разогнать на 390 МГц.

Ниже в таблице приведены результаты в бенчмарках компании Futuremark.

3DMark, Graphics score, баллы
	Частота ядра/памяти		Прирост, %
	1569/2000 МГц	1706/2392 МГц
Fire Strike	12368	13909	13
Time Spy	3951	4282	8

⇡#Palit GeForce GTX 1060 StormX 3GB (NE51060015F9-1061F)

В далекие времена, когда на коробках видеокарт Palit красовалась аляповатая лягушка, а компания выпускала графические адаптеры Radeon, про продукцию этой фирмы народ отзывался так: «Палит — воняет и горит». С тех пор мнение пользователей серьезно изменилось. Сейчас считается, что Palit выпускает весьма недурственные видеокарты за свои деньги. Модель GeForce GTX 1060 StormX 3GB — это самая простая версия GeForce GTX 1060 с 3 Гбайт видеопамяти в списке компании.

Естественно, в комплекте с видеокартой шли только диск с ПО и немного макулатуры.

Система охлаждения GeForce GTX 1060 StormX 3GB выглядит очень просто. На GPU «посажен» небольшой алюминиевый радиатор лепесткового типа, не имеющий ни медного сердечника, ни теплотрубок. Он контактирует только с графическим процессором. К счастью, элементы конвертера питания охлаждаются еще одним алюминиевым радиатором. За отвод тепла отвечает всего один 90-мм вентилятор.

При этом длина видеокарты составляет 250 мм, хотя при желании в Palit могли бы совершенно спокойно укоротить устройство на 50-80 мм. Просто производитель использует ту же самую печатную плату и в других моделях GeForce GTX 1060 — об этом можно судить по количеству лишних отверстий на PCB видеокарты.

Толщина GeForce GTX 1060 StormX 3GB составляет стандартные два слота расширения.

Набор видеовыходов точно такой же, как у эталонной модели, — это три DisplayPort-выхода и по одному порту HDMI и DVI-D. Отмечу, что разъемы на I/O-панели распаяны довольно компактно, потому что большую часть площади занимает решетка, выполненная в виде пчелиных сот. По заверению производителя, такая конструкция увеличивает отводимый от графического процессора воздушный поток на 15 %, что, в свою очередь, улучшает общую эффективность системы охлаждения.

Подсистема питания StormX-версии тоже выполнена по стандарту NVIDIA: три фазы предназначены для GPU, и еще одна — для видеопамяти. Управляет конвертером питания ШИМ-контроллер uPI Semiconductor uP9505P. В качестве дополнительного питания используется стандартный 6-контактный разъем.

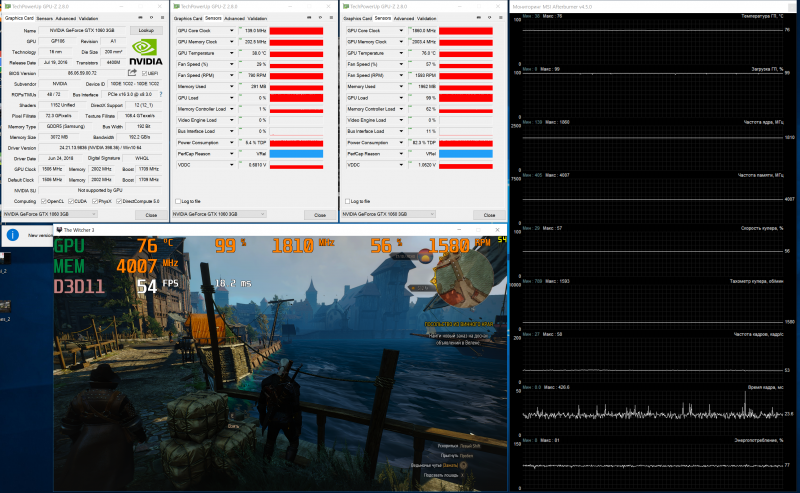

Видеокарты GeForce GTX 1060 серии StormX не имеют заводского разгона, но мы уже убедились в том, что в некоторых моделях других производителей он присутствует скорее для галочки. В играх реальная частота чипа GeForce GTX 1060 StormX 3GB менялась в пределах от 1810 до 1860 МГц. Температура графического процессора не поднималась выше 76 градусов Цельсия, а уровень шума — выше 41,9 дБ. С одной стороны, мы видим, что небольшая алюминиевая болванка справляется с отводом тепла от GP106. С другой стороны, работает видеокарта довольно шумно, так как вентилятор раскручивается до 1600 об/мин. Кстати, «карлсон» GeForce GTX 1060 StormX 3GB вращается всегда.

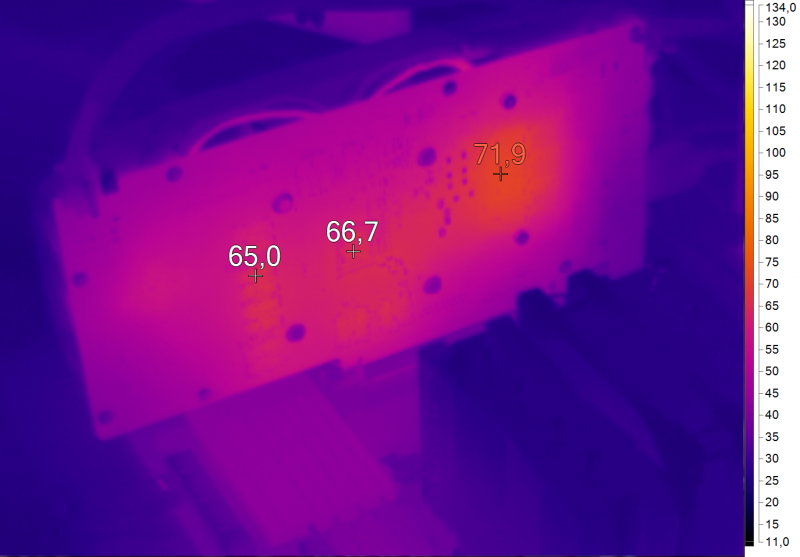

Как и было обещано, компоненты GeForce GTX 1060 серии StormX не перегреваются под нагрузкой. Самым горячим элементом устройства оказался GPU.

Как и в случае с другими видеокартами, рассмотренными в этой статье, лимит мощности в программах для разгона можно увеличить на 16 %. При помощи утилиты MSI Afterburner мне удалось увеличить частоту GPU на 137 МГц, а памяти Samsung — на 366 МГц. В таком режиме работы в играх частота GPU меняется уже в диапазоне от 1936 до 1987 МГц. Температура GPU при этом поднимается до 83 градусов Цельсия, а уровень шума составляет 43,5 дБ, так как частота вращения вентилятора увеличилась с 1600 до 1800 об/мин.

Ниже в таблице приведены результаты в бенчмарках компании Futuremark.

3DMark, Graphics score, баллы
	Частота ядра/памяти		Прирост, %
	1506/2000 МГц	1643/2368 МГц
Fire Strike	11931	13120	10
Time Spy	3790	4180	10

⇡#Palit GeForce GTX 1060 JetStream 3GB (NE51060015F9-1060J)

Модель GeForce GTX 1060 JetStream 3GB является, пожалуй, самой толстой видеокартой, рассмотренной в этом тесте.

JetStream — это флагманская серия среди продукции компании Palit. Тем не менее в комплекте с видеокартой, помимо стандартного набора из диска и бумажной документации, нашелся только переходник питания MOLEX-to-PCI-E 6 pin.

Система охлаждения GeForce GTX 1060 JetStream 3GB занимает сразу три слота расширения — будьте к этому готовы, если используете в своем ПК различные дискретные устройства. Длина видеокарты составляет 248 мм, но печатная плата устройства оказывается чуть короче кожуха кулера.

Система охлаждения состоит из двух вентиляторов, которые вращаются в разные стороны, и массивного радиатора с четырьмя теплотрубками. По мнению производителя, вращение вентиляторов в разных направлениях снижает сопротивление воздушного потока и улучшает общую производительность кулера. Радиатор же соприкасается не только с GPU, но и с чипами памяти, а также с элементами подсистемы питания.

GeForce GTX 1060 JetStream 3GB — это третья видеокарта, оснащенная металлическим бекплейтом. С учетом использования довольно массивного кулера дополнительная жесткость печатной плате точно не повредит. Также на обратной стороне можно найти специальные точки для замера напряжений. Энтузиасты при желании могут установить перемычки, чтобы дополнительно увеличить напряжение питания GPU и снять защиту от перегрузки по току. Естественно, подобный вольтмод считается негарантийным случаем.

А еще у GeForce GTX 1060 JetStream 3GB есть переключатель между двумя прошивками BIOS. В JetStream-версии с заводским разгоном на одну микросхему записаны стандартные параметры, а на вторую — оверклокерские. В нашем случае наличие сразу двух BIOS обезопасит пользователя от похода в сервисный центр, например в случае неудачной перепрошивки.

Набор видеовыходов у GeForce GTX 1060 JetStream 3GB точно такой же, как у ранее рассмотренной StormX-версии.

Надпись Palit и белая окантовка на торце видеокарты светятся во время работы. Есть полноценная поддержка RGB, а вся настройка подсветки производится в программе ThunderMaster. С ее помощью можно также настроить систему охлаждения и разогнать GPU и память.

Конвертер питания GeForce GTX 1060 JetStream 3GB насчитывает четыре фазы, хотя на печатной плате есть место для распайки еще одного канала. Управляет напряжением питания GPU и памяти ШИМ-контроллер NCP81174 компании ON Semiconductor.

В тестовом образце используются чипы GDDR5 Samsung K4G80325FB-HC25, но в продаже вы можете встретить карты с памятью компании SK Hynix.

Вентиляторы рассматриваемого устройства начинают вращаться только в момент, когда температура GPU достигает отметки в 50 градусов Цельсия. Перед нами очередная видеокарта без заводского разгона. В играх частота графического процессора меняется в пределах от 1785 до 1823 МГц, а его максимальная температура достигает 70 градусов Цельсия. Вентиляторы при этом раскручиваются до 44 % (~1100 об/мин), создавая уровень шума в 37 дБ. Как видите, перед вами довольно тихая видеокарта. При максимальной частоте вращения вентилятора (2400 об/мин) шум GeForce GTX 1060 JetStream 3GB увеличивается до 54 дБ, а температура GPU снижается до 54 градусов Цельсия.

Из-за бекплейта, который нельзя было снимать, не видно, как под нагрузкой нагреваются чипы памяти и конвертер питания. Однако полагаю, что у GeForce GTX 1060 JetStream 3GB с этим все в порядке.

Параметр Power Limit в программах по разгону можно поднять на 16 %. Мне удалось увеличить частоту GPU на 160 МГц и частоту памяти на 370 МГц. В режиме разгона в играх частота GPU менялась в диапазоне от 1974 до 2000 МГц, температура GPU при этом поднялась до 74 градусов Цельсия, а уровень шума составил 39 дБ.

Ниже в таблице приведены результаты в бенчмарках компании Futuremark.

3DMark, Graphics score, баллы
	Частота ядра/памяти		Прирост, %
	1506/2000 МГц	1666/2372 МГц
Fire Strike	11888	13227	11
Time Spy	3800	4226	11

⇡#Стенд и методика тестирования

Все комплектующие, при помощи которых производилось тестирование видеокарт, а также дополнительное оборудование и программное обеспечение приведены в таблице ниже.

Конфигурация тестового стенда
CPU	Intel Core i7-8700K, 3,7 (4,7) ГГц
Материнская плата	ASRock Z370 Killer SLI
Оперативная память	DDR4-2666, 4 × 8 Гбайт
ПЗУ	Samsung 850 Pro
Блок питания	Corsair AX1500i, 1500 Вт
Система охлаждения CPU	Noctua NH-D9DX
Корпус	Lian Li PC-T60A
Монитор	NEC EA244UHD
Операционная система	Windows 10 Pro x64
ПО для видеокарт
NVIDIA	GeForce Game Ready Driver 398.36
Дополнительное ПО
Удаление драйверов	Display Driver Uninstaller 17.0.6.1
Измерение FPS	Fraps 3.5.99
	Action! 2.3.0
Разгон и мониторинг	GPU-Z 2.7.0
	MSI Afterburner 4.5.0
Дополнительное оборудование
Тепловизор	Fluke Ti400
Шумомер	Mastech MS6708
Ваттметр	watts up? PRO

Потенциал графического процессора Pascal GP106 и видеокарты GeForce GTX 1060 3 Гбайт мы разобрали в самом начале статьи. Практика показывает, что этот ускоритель в основном используют для игр в разрешении Full HD, не выкручивая при этом на максимум такие параметры, как сглаживание. Так как возможности этой видеокарты изучены, то сравнение уровня быстродействия девяти нереференсных образцов производилось в трех играх, а также в бенчмарках 3DMark Fire Strike и Time Spy. Настройки качества графики в играх приведены в таблице.

Игры
	API	Качество графики	Полноэкранное сглаживание
			1920 × 1080
FarCry 5, встроенный бенчмарк	DirectX 11	Макс. качество	TAA
Assassin's Creed: Origins, встроенный бенчмарк		Макс. качество	Высокое АА
WoT 1.0 EnCore, встроенный бенчмарк		Макс. качество	TSSAA HQ

Производительность в играх определялась с помощью хорошо известной программы FRAPS. Она позволяет получить время рендеринга каждого кадра. Затем при помощи утилиты FRAFS Bench Viewer рассчитывался не только средний FPS, но и 99-й процентиль. Использование 99-го процентиля вместо показателей минимального количества кадров в секунду обусловлено стремлением очистить результаты от случайных всплесков производительности, которые были спровоцированы не связанными напрямую с работой основных компонентов платформы причинами.

Все адаптеры были дополнительно разогнаны до стабильных частот по ядру и памяти. Измерение уровня шума производилось на расстоянии 30 см от тестового стенда.

⇡#Результаты тестирования

Детали разгона описаны при отдельном рассмотрении каждой из девяти моделей. Для большей наглядности я свел все результаты в единую таблицу.

Название видеокарты	Номинал		Разгон
	Частота ядра и памяти, МГц	Реальная частота ядра в играх, МГц	Частота ядра и памяти, МГц	Реальная частота ядра в играх, МГц
ASUS DUAL-GTX1060-3G	1506/2000	1823-1848	1681/2327	2000-2012
ASUS PH-GTX1060-3G	1506/2000	1823-1873	1650/2352	1974-2012
EVGA GeForce GTX 1060 GAMING ACX 2.0 (03G-P4-6160-KR)	1506/2000	1772-1823	1628/2376	1936-1987
GIGABYTE GV-N1060WF2OC-3GD	1557/2000	1860-1911	1717/2356	2050
Inno3D GeForce GTX 1060 3GB X2 (N106F-2SDN-L5GS)	1506/2000	1823-1873	1666/2352	2000
MSI GeForce GTX 1060 3GT OC	1544/2000	1873-1911	1673/2409	2038-2076
MSI GeForce GTX 1060 GAMING X 3G	1569/2000	1924-1974	1706/2392	2076
Palit GeForce GTX 1060 StormX 3GB (NE51060015F9-1061F)	1506/2000	1810-1860	1643/2368	1936-1987
Palit GeForce GTX 1060 JetStream 3GB (NE51060015F9-1060J)	1506/2000	1785-1823	1666/2372	1974-2000

Так получилось, что большинство протестированных GeForce GTX 1060 3 Гбайт не имеют заводского разгона. Однако это не помешало мне увеличить частоту GPU и памяти самостоятельно. Таблица выше наглядно показывает, что все девять графических адаптеров обладают схожим оверклокерским потенциалом. Следовательно, при выборе той или иной модели, на мой взгляд, нет смысла гнаться за частотой. Если перед вами находятся две одинаковые видеокарты (например, ASUS DUAL-GTX1060-3G и ASUS DUAL-GTX1060-O3G), то просто берите самую дешевую.

Безусловно, самой эффективной системой охлаждения обладает модель MSI GeForce GTX 1060 GAMING X 3G. Во-первых, GPU этого устройства функционирует на самой высокой частоте, но при этом не нагревается выше 63 градусов Цельсия. Во-вторых, флагман MSI (в категории GeForce GTX 1060) работает очень тихо.

В то же время мы видим, что даже простенькие алюминиевые болванки вкупе с одним вентилятором способны эффективно охлаждать графический процессор GP106 — это нам наглядно показывают такие модели, как EVGA GeForce GTX 1060 GAMING ACX 2.0 и Palit GeForce GTX 1060 StormX 3GB. Однако уже во время оверклокинга температура GPU этих устройств заметно возрастает, поэтому разгонять эти два 3D-ускорителя я не рекомендую.

Считаю, что видеокарты, уровень шума которых не превышает 39 дБ, можно смело назвать тихими. К тому же не забывайте, что измерение громкости производилось с расстояния 30 см — как правило, системный блок от пользователя находится еще дальше, да и сам компьютерный корпус должен подавлять некоторое количество децибелов. В принципе, среди девяти протестированных GeForce GTX 1060 3 Гбайт по-настоящему шумных экземпляров не нашлось. К тому же при желании вы всегда можете настроить работу системы охлаждения собственноручно.

Разгон GPU и памяти увеличивает производительность GeForce GTX 1060 3 Гбайт в бенчмарках 3DMark Fire Strike и Time Spy на 8-13 % в зависимости от модели. Средний показатель составил 11 %.

В играх наблюдается схожая ситуация. Если выявлять лидера, то самой быстрой «тысяча шестидесятой» оказалась модель MSI. К тому же GeForce GTX 1060 GAMING X 3G в разгоне работает на самых высоких частотах. Видеокарты без фабричного оверклокинга выступают очень ровно, что, впрочем, тоже совсем не удивительно.

⇡#Выводы

Необходимо понимать, что GeForce GTX 1060 3 Гбайт — это видеокарта без перспектив. Тестирование показало, что сегодня производительности такого графического адаптера оказывается достаточно для игр в разрешении Full HD с применением высоких настроек качества графики, но уже сейчас устройству не хватает видеопамяти. Поэтому если вы все же решитесь приобрести 3-гигабайтную версию GeForce GTX 1060, то должны осознавать, что у нее совершенно нет запаса прочности на ближайшие пару лет.

Безусловно, фаворитом в сегодняшнем тестировании выступила модель MSI GeForce GTX 1060 GAMING X 3G. С технической точки зрения упрекнуть это устройство не в чем — перед вами одна из самых быстрых, холодных и тихих версий GeForce GTX 1060 3 Гбайт. Однако, на мой взгляд, охапку достоинств перечеркивает всего один недостаток — это, конечно же, высокая цена. Настолько высокая, что за 20 000 рублей, которые в среднем просят московские магазины, вы можете приобрести версию GeForce GTX с 6 Гбайт GDDR5 SDRAM.

И в этом главная особенность выбора GeForce GTX 1060 3 Гбайт. Если вы решили приобрести такую видеокарту, то нет никакого смысла гнаться за самыми дорогими версиями. В подобном случае уж лучше взять версию с 6 Гбайт видеопамяти. А если и покупать GeForce GTX 1060 3 Гбайт, то брать модель попроще и подешевле. Результаты тестирования показали, что среди всех 9 устройств нет экземпляров, которые очень сильно шумят или СО которых не справляется со своей работой. Оказывается, процессор GP106 вполне сносно охлаждается даже простеньким алюминиевым радиатором. Помимо MSI GeForce GTX 1060 GAMING X 3G, мне понравились модели ASUS PH-GTX1060-3G и GIGABYTE GV-N1060WF2OC-3GD — эти видеокарты нельзя назвать ни сильно шумными, ни горячими, ни запредельно дорогими.

Выражаем благодарность компьютерному магазину «Регард» за предоставленные для тестирования видеокарты.
