Обзор трех алюминиевых корпусов и окна в корпус для эстетов

⇣ Содержание

В обзоре представлено три новых корпуса, и набор для врезки окна в корпус:

Coolermaster ATC-110-SX1.

Этот корпус призван стать лучшим, поскольку он является вершиной технологий Coolermaster – это один из немногих корпусов с дверцей, закрывающей дисководы. Давайте рассмотрим корпус поближе.

Характеристики:

  • 4 внешних 5,25” отсека;
  • 2 внешних 3,5” отсека;
  • 5 внутренних 3,5” отсека;
  • Форм-фактор ATX Midi Tower;
  • Материал – алюминий;
  • Вес 7,8 кг;
  • Габариты 535x196x484 мм;
  • Два всасывающих вентилятора на передней панели (80x8x25 мм);
  • Один выдувающий вентилятор на задней панели (80x80x25 мм);
  • Один выдувающий вентилятор сверху (80x80x25 мм);
  • Съемное крепление для материнской платы;
  • Голубые индикаторы.

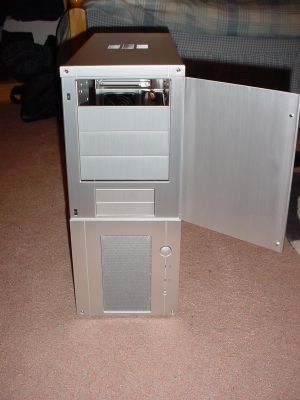

Внешний вид:


Рассматривая корпус, вы не обнаружите всех его возможностей. Этот корпус является самым красивым в серии Coolermaster. Передняя панель корпуса похожа на корпуса ATCS 200 и 201 с их решёточкой для вентиляторов и расположением кнопок, однако качество её несравнимо выше. Местами она сделана из алюминия толщиной 1 см, что делает её очень прочной. Корпус является разборным. На дверце есть маленькая символика Coolermaster, а в целом на передней панели больше ничто не нарушает гладкость линий.


Дверца удерживается закрытой двумя маленькими магнитиками, которые отлично её держат. Петля очень хорошо сделана, не скрипит и держит дверцу в том положении, какое вы пожелаете. Слоты закрываются обычными для Coolermaster алюминиевыми пластинами. Обратите внимание, что на верхнем слоте нет пластины – это типичная ситуация для Coolermaster, но, согласитесь, за такую цену можно было пластину и добавить. Под дверцей скрываются 4 слота 5,25” – такое количество устраивает большинство. Корпус ATCS 101 правда имеет большее количество отсеков, но меня устраивает и такое. Также здесь есть ещё и два отсека 3,5”. Дисководам 3,5” пора бы уже уйти в историю, но если у вас ещё сохранился один, то можете установить и его. Единственная проблема, связанная с дверцей – это слишком плотно прилегающая к корпусу дверца. Если у вас есть SBLive! Platinum или что-нибудь подобное, то у вас будут проблемы с их установкой, так как между корпусом и дверцей нет достаточного пространства. Но выход, конечно, есть – вам необходимо глубже вставить устройство в корпус.

Корпус внутри


Попасть внутрь корпуса довольно просто. Боковые панели прикреплены двумя винтами с накатанной головкой. Однако возможно некоторым будет непросто достать панель, после того как она будет откручена. В ATCS 200 есть углубления на боковых панелях, благодаря которым их проще снять. Крепление для материнской платы съёмное, как и у всех корпусов Coolermaster, и опять же прикручено двумя винтами с накатанной головкой. Но оно прочнее, чем у других моделей Coolermaster, и выдержит большую нагрузку, что немаловажно в дни тяжёлых радиаторов и двухпроцессорных материнских плат. Само по себе крепление большое и на нем есть множество отверстий для разных материнских плат.

Крепление блока питания

Крепление сделано как нельзя лучше. Вам нужно лишь вставить в него блок питания изнутри корпуса и прикрутить его – это самый простой способ. При этом вам не будут мешаться ни верхняя панель, ни дисководы. Поэтому заменить блок питания не составит труда. Снизу от блока питания есть достаточно место для нижнего вентилятора. Так что воздух в подобных блоках питания будет выдуваться без проблем.


Кнопки на корпусе


Очень приятно, что Coolermaster не сэкономила на кнопках – они также сделаны из алюминия и выглядят как кружочек с красивым серебристым краем, покрашенный внутри. Отлично, что Coolermaster прислушивается к моде и использует голубые индикаторы, как для жёсткого диска, так и для питания. Хочется отметить, что в корпусе предусмотрена затяжка для проводов – скрепите провода и приклейте её в любое место на корпусе (и всё в вашем корпусе будет в порядке). Такая затяжка должна быть в каждом корпусе, и тогда в корпусе не образуется каша из свободно висящих проводов.

Укрепление и вентиляция


Coolermaster нашёл свой путь увеличения прочности корпуса. Крепление материнской платы имеет дополнительные силовые элементы. Также с правой стороны корпуса можно увидеть вертикальную стойку. Левая сторона корпуса тоже не забыта - углы имеют усиление. Так что любители экзотики могут установить окно с левой стороны корпуса. Вентиляция в корпусе отличная благодаря хорошо расположенным 4-м вентиляторам (все YS-tech). Два вентилятора спереди вдувают воздух, а один сверху и один сзади отлично выводят тепло из корпуса. В целом же вентиляция этого корпуса немного лучше, чем у Coolermaster ATCS 200 – наверное, из-за большего размера корпуса.

Преимущества

  • Отлично смотрится;
  • Дверца, скрывающая дисководы;
  • Очень легкий;
  • Голубые индикаторы;
  • Вентиляция;
  • Съёмное крепление для материнской платы;
  • Большую часть винтов можно открутить руками;
  • Много места для дисководов.
Недостатки
  • Цена;
  • Отсутствие заглушки для верхнего слота;
  • Установка устройств в слоты может иногда быть проблематичной.

Вывод

Этот корпус – один из лучших, что у меня были. Если вы захотите купить такой корпус, то выбросьте все ваши сомнения – это король всех корпусов. Единственное что может помешать – цена, но ведь этот корпус и не рассчитан на простого покупателя. Также он прочнее других корпусов из своей серии, так что ваша двухпроцессорная материнская плата ему будет по плечу, вдобавок отлично охлаждаясь.

Содержание:

Стр.1 - Coolermaster ATC-110-SX1
Стр.2 - Coolermaster ATC-710-GX1
Стр.3 - Lian Li PC35
Стр.4 - Встраиваем окно в корпус

Coolermaster ATC-710-GX1

Давайте посмотрим, как имя Coolermaster отразилось в этом корпусе, соответствует ли он ожидаемому качеству и практичности. Нам достался технический образец корпуса, так что в финальной версии некоторые детали могут отличаться.

Характеристики:

  • Четыре внешних 5,25” отсека;
  • Два внешних 3,5” отсека;
  • Четыре внутренних 5,25” отсека;
  • Форм-фактор ATX Midi Tower;
  • Материал: алюминиевая передняя панель, остальной корпус изготовлен из 1 мм оцинкованной стали;
  • Вес 13кг;
  • Размеры 455x205x522мм;
  • Место для двух вентиляторов 80x80x25 спереди (вентиляторов нет в комплекте);
  • Место для двух вентиляторов 80x80x25 сзади (вентиляторов нет в комплекте);
  • Голубые индикаторы;
  • Съёмная 3,5” стойка;
  • Удобное крепление для CDDVD.
Цвет

Корпус выпускается в двух вариантах. Первый – серый (ATC-710-GX1) – его мы сегодня и рассматриваем.


Первый, темно-серый корпус с передней частью из анодированного алюминия и черными заглушками для слотов. Боковины корпуса изготовлены из стали, покрашенной в черный цвет, как и у ATCS 200. Второй вариант – серебристого цвета (ATC-710-SX1).

Первое впечатление


Как обычно бывает со всем компьютерным оборудованием, открытие коробки - это своего рода целый ритуал. Я не знал, что мне ожидать от этого корпуса. Совершенно непонятно было, как сталь будет сочетаться с алюминием. Но стоило лишь мне достать корпус из коробки и поставить на пол, как я был удивлен. Передняя часть выглядит прекрасно, она сделана из анодированного алюминия, совсем как у ATCS 200. Сюрпризом стал замок, но, к счастью, в комплекте с корпусом шла коробочка, в которой лежали два ключа, пакетик винтов и метизов для материнской платы и блока питания.

Откроем дверцу


После 5 минут безуспешных попыток открыть дверцу, стало понятно, что она заперта. Под ней оказались спрятаны четыре 5,25” и два 3,5” слота. На всех слотах присутствовали заглушки, что говорило о смене правил в Coolermaster – было бы неплохо, чтобы такой вариант был и в финальной версии корпуса. Кнопка питания расположена за дверцей, что может быть не очень удобно для некоторых пользователей. Вы, возможно, обратите внимание на отсутствие двух важных вещей: кнопки "reset" и индикатора жесткого диска. Однако же, можно надеяться, что в финальной версии они будут присутствовать. Если у вас есть дисководы с какими либо выступами на передней части, то возникнут проблемы с их установкой, так как между дверцей и корпусом мало места.

Корпус внутри

Этот корпус первый в серии Coolermaster, у которого есть выступы-ручки на боковых сторонах. Они кстати тоже запираются, так что вы сможете удержать внутренности своего компьютера в сохранности от назойливого соседа/брата/сестры. Боковые пластины довольно тяжелы, но их достаточно просто снять, так как здесь использован самый простой метод крепления. Однако лишь одна сторона легко убирается, другая же прикреплена стандартными винтами. Однако вам вряд ли потребуется ее снимать, поскольку все внутренности легко доступны и с одной стороны. Как мне показалась, данный экземпляр на самом деле является гибридом продукции Coolermaster и Chieftec.

Установка оборудования


Самым большим разочарованием в этом корпусе является отсутствие съёмного крепления для материнской платы, оно бы сделало жизнь проще. Но места для материнской платы в корпусе более чем достаточно. Частично это возможно благодаря съёмной стойке для жестких дисков (чтобы её снять, достаточно лишь отодвинуть рычаг) – это делает установку жёстких дисков проще и даёт больше пространства для установки материнской платы. Установка 5,25” дисководов тоже предельно упрощено. Прикрутите к бокам дисковода пластины, и затем вставьте всю конструкцию в нужный отсек до щелчка. Такой способ крепления гораздо легче, чем прикручивание дисковода множеством мелких винтов уже в корпусе. Разочаровало отсутствие винтов с накатанной головкой для заглушек на слоты расширения, ведь с их помощью можно сэкономить массу времени при замене карт расширения.

Крепление для блока питания


Крепление для блока питания – ещё одна часть корпуса, которую не помешало бы усовершенствовать. Блок питания устанавливается изнутри, и единственное, в чем у меня возникли трудности, так это в совмещении крепежных отверстий на блоке и на корпусе. Блок питания не использует дополнительной опоры, так как сталь и так уже достаточно прочна. Фиксация блока жесткая, так что он не будет вибрировать после установки. Однако неплохо было бы добавить в корпус направляющие салазки для блока питания, поскольку они бы сильно облегчили установку.

Вентиляция

Как обычно корпус не укомплектован набором вентиляторов, но в нем предусмотрены места для четырёх 80мм вентиляторов – двух спереди и двух сзади (передние работают на всасывание, а задние – на выдув). Крепление для вентиляторов не требует винтов – они просто зажимаются на месте. Для того чтобы проверить качество вентиляции в корпусе, я установил три вентилятора Papst и один YS-Tech как раз чуть выше процессора. Я был впечатлен. Возможно, появление вентилятора в верхней части корпуса улучшило бы ситуацию, но даже текущее положение вентиляторов позволяет устанавливать самое «горячее» железо.


Другие приспособления


Ранее уже упоминалось о том, что в корпусе нет индикатора жесткого диска, но индикатор питания на месте. Самое интересное – он светится голубым. Будем надеяться, что его оставят и в финальной версии – больно уж хорошо смотрится голубой индикатор на черном корпусе. Четыре пластиковые ножки на дне корпуса увеличивают его устойчивость. Для этого их можно повернуть на 90°. В общем, качество корпуса производит хорошее впечатление – это один из лучших стальных корпусов, которые я когда-либо видел.

Преимущества

  • Отлично смотрится;
  • Превосходное качество;
  • Дверца;
  • Голубой индикатор;
  • Прекрасная вентиляция;
  • Съёмное крепление для жёстких дисков;
  • Много места для дисководов;
  • Цена!!!;
  • Простая установка дисководов;
  • Удобный доступ внутрь, боковая панель имеет ручку для снятия;
  • Запираемая боковина и дверца.
Недостатки
  • Отсутствие кнопки сброса;
  • Отсутствие индикатора жесткого диска;
  • Установка дисководов может быть проблемой для некоторых, выступающих моделей;
  • Тяжелый;
  • Отсутствие винтов с накатанной головкой;
  • Несъёмное крепление для материнской платы.

Вывод

Вы не ошибетесь, выбрав этот корпус, и вы не разочаруетесь в нем. Те несколько недостатков, которые были названы, вряд ли можно признать значительными. У корпуса отличная цена - около 100 зеленых рублей. Если вам нужен корпус, а на алюминиевый денег жалко – эта модель для вас. Любители поработать ручками будут рады тому, что на корпус можно установить окно Chieftic. Итак, Coolermaster вновь порадовала нас хорошей вещью.

Lian Li PC35

Lian Li... мы уже много слышали о этом производителе за последнее время, и вот, теперь эта компания стала главным конкурентом Coolermaster по престижным алюминиевым корпусам. В прошлом году Lian Li выбросила на рынок множество корпусов, получив высокий уровень продаж. Про эти корпуса уже многие наслышаны, и тому есть свои причины. Нас поразил своим качеством корпус Lian Li PC72, но сейчас мы рассмотрим корпус поменьше, который был разработан для офиса.



Lian Li PC35

Корпус предназначен для домашнего или офисного использования. Такие корпуса имеют довольно привлекательный вид и подтверждают собой, что обычному пользователю не нужно закреплять 50 жестких дисков и 10 CD-ROM, напротив, ему нужна простая и удобная система. Например, компьютер с DVD в гостиную или маленькая персоналка для детей, достаточная для игры по сети или просмотра фильмов.

Характеристики:

  • Два 3,5” с отсека;
  • Один CD-ROM отсек;
  • Два съемных крепления для жестких дисков IDE;
  • Два USB порта;
  • Один 80мм вентилятор спереди;
  • Съёмное крепление для материнской платы;
  • Специальная система крепления для карт расширения.

Этот корпус сделан из анодированного алюминия, и в нем везде используются винты с накатанной головкой, что делает его чрезвычайно лёгким и простым в эксплуатации. В корпусе использованы стандартные крепления для материнской платы, которые также позволяют обойтись без отвертки. Чтобы собрать компьютер вам нужно будет установить диски и дисководы, а также материнскую плату. Крепление для материнской платы съёмное.



Съемное крепление для материнской платы.

Нововведениями в этом корпусе являются два съёмных отсека для IDE жестких дисков, но они не поддерживают горячую замену, однако, на каждом из них есть замок и индикатор. Вы сможете вставить жесткий диск в отсек, поддерживающий ATA 100, однако, возможно, вы заметите снижение скорости передачи данных, поскольку будет происходить передача данных через несколько интерфейсов.


Спереди корпуса расположены 2 USB разъёма и, как обычно для алюминиевых корпусов, 80мм вентилятор Sunon (за передней панелью). Жаль, что нет приспособления для снижения скорости вращения вентилятора – так что вентилятор может иногда вас раздражать своим шумом. Также спереди находится крепление для дисководов 3,5” – их может быть два. Традиционно для Lian Li, передняя панель легко снимается без различных приспособлений.



корпус со снятой передней частью

Так как этот корпус предназначен для маленьких систем, то вам придется задуматься о комплектующих. Как я считаю, лучше всего ставить интегрированную материнскую плату. Есть одна неприятность – карты расширения могут задевать съёмные крепления жестких дисков. Так что GeForce3 вы сюда вряд ли встанет. Не забудьте про оперативную память – нам удалось установить лишь один модуль.



Корпус изнутри

Разобраться с проводами проще простого, но лучше всего найти кабели покороче.

Поскольку данную систему предполагается использовать в гостиной, то лучше использовать в ней бесшумные вентиляторы – подошел бы Coolermaster вентилятор, и никаких больших Swifty или Alpha. Тем более что блок питания находится как раз над кулером и они не мешают друг другу.



отверстие для монтажа блока питания

Неплохой идеей является возможность установки корпуса как в вертикальном, так и в горизонтальном положении – так вы можете поставить сверху какую-нибудь Hi-Fi систему. Вся система была собрана так быстро, насколько возможно (отчасти благодаря интегрированной MSI материнской плате на nForce).

Вывод

Что ж, этот корпус довольно хорош, один из лучших в своем классе маленьких корпусов. Преимущество корпуса Lian Li состоит в том, что он стоит дешевле Coolermaster – примерно 100$. Корпус позволяет собирать изумительные системы, но стоит позаботиться о слотах памяти и жестких дисках.

Встраиваем окно в корпус

Ну, вот теперь у вас есть супер-пупер алюминиевый корпус, но вы не знаете, что бы с ним еще сделать оригинального. Что ж, одна из самых популярных фишек последнего времени – окно внутрь корпуса. Вы устанавливаете маленькое окошко на боковую пластину корпуса, затем вы наслаждаетесь видом его внутренностей. Сделать это очень просто. После установки окна корпус приобретает весьма стильный вид, так что он наверняка понравится и далеким от компьютера людям.

Итак, какие варианты существуют:

  • Купить боковую панель с уже установленным окном (такие пока что бывают только для корпусов Lian Li);
  • Купить готовое окно + комплект для крепления;
  • Начать с нуля и купить кусок прозрачного пластика подходящего цвета/формы.
Комплект для крепления

Итак, вот он перед нами, любезно предоставленный сайтом www.coolcasemods.com – один из доступных различных наборов для врезки окна. Я выбрал прозрачное квадратное окно с встроенным вентилятором – так можно будет дополнительно охлаждать корпус. В наборе вы найдете:

  • Один лист оргстекла определенного размера с защитной пленкой;
  • Один вентилятор (YSTech);
  • Одна решётка для вентилятора с винтами для установки;
  • Одна резиновая прокладка.

Резиновая прокладка может быть двух видов – с крепежной лентой и без нее. Я выбрал последнее.

Что нам потребуется?

  • Ручка/карандаш;
  • Папочку (для сохранения вырезанной части);
  • Ножницы по жести или ножовку по металлу (для вырезания окна);
  • Защитные очки (чтобы уберечь глаза в процессе вырезания окна).

Первый шаг


Если вам уже приходилось иметь дело с таким окном, то можете не читать инструкцию, однако совсем ими пренебрегать не стоит, поскольку они очень детально описывают весь процесс (инструкцию можно скачать на www.coolcasemods.com) и могут отличаться от инструкций окон, которые вы прежде устанавливали. Ну а потом можно приступить к установке. Сначала выберите место для окошка, оставив примерно по 3 см от краев, чтобы ничто не заграждало его в дальнейшем. Теперь положите стекло на выбранное место и нарисуйте его контур на боковине корпуса. От получившегося контура нужно отмерить еще 5мм внутрь и нарисовать еще один контур с закругленными углами. У вас должно получиться два контура, один внутри другого.

Вырезание окна


Теперь перейдем к самому страшному занятию – вырезанию отверстия в вашем корпусе. Можно использовать и ножовку, но предпочтительней ножницы. Вырезать нужно аккуратно, при этом нужно резать по внутреннему контуру. Если же вы будете использовать ножовку, то сначала следует просверлить отверстие.

Резиновая прокладка


Прокладка нужна для того, чтобы скрыть все неровные края, которые возникли при резке. Установка прокладки - самая сложная часть всего процесса. Сначала отогните на стекле примерно 2-3 см защитной пленки, затем поместите прокладку по окружности стекла, обрезая ее по необходимости. Теперь нужно вставить окно в отверстие на боковой панели. Хитрость заключается в том, что сначала нужно вставить окно одной стороной, а затем следует вдавливать прокладку по окружности. Эту операцию лучше производить вдвоем.

Установка вентилятора

Это очень просто: вставьте вентилятор в отверстие в окошке, затем прикрутите вентилятор и решетку. Вот и все готово. Верните боковую панель на место и любуйтесь вашим творением.


Окно в сборе


Посмотрите, что получилось. В принципе вам нужна ещё холодная катодная лампа для подсветки корпуса. У меня как раз стоит голубая катодная лампа. Имейте в виду, что окошко в нашем корпусе меньше оригинального, поскольку пришлось подогнать его под размер корпуса.

Вывод

Установка окна довольно проста, однако люди боятся испортить свои дорогие корпуса. Здесь нечему бояться, ведь результаты работы действительно стоят потраченного труда, особенно если вы ещё и поставите холодную лампу.

Использованы материалы проектов Hexus, Сoolcasemods, Coolermaster, Lian Li и собственные фотоматериалы.
