Обзор видеокарты ASUS GeForce RTX 3070 Noctua OC Edition: мой любимый цвет

⇣ Содержание

Так сложилось, что ваш покорный слуга стал в какой-то степени экспертом по видеокартам ASUS серии GeForce RTX 3070. С момента выхода графических процессоров Ampere я протестировал такие модели, как ROG STRIX GeForce RTX 3070 OC и GeForce RTX 3070 TUF Gaming OC — отличные игровые ускорители. Теперь же в мои цепкие лапы попала модель GeForce RTX 3070 Noctua OC Edition, оснащенная парочкой весьма узнаваемых вентиляторов NF-A12x25. Только одного этого факта достаточно, чтобы сразу же согласиться взять новинку на тест. К тому же производитель заявляет, что перед нами самая тихая видеокарта с воздушным охлаждением в своем классе. Вот и проверим!

 ASUS GeForce RTX 3070 Noctua OC Edition

ASUS GeForce RTX 3070 Noctua OC Edition

#Технические характеристики и особенности конструкции

В названии видеокарты присутствует индекс OC Edition (маркировка устройства — RTX3070-O8G-NOCTUA) — это значит, что ее графический чип работает на более высокой частоте. В режимах P-Mode и Q-Mode заявленная Boost-частота ГП составляет 1815 МГц; в OC-Mode, активируемом в приложении GPU Tweak II, этот параметр достигает 1845 МГц — это на 90 и 120 МГц больше, чем у референсной версии GeForce RTX 3070. При этом в продаже можно встретить обычную GeForce RTX 3070 Noctua (RTX3070-8G-NOCTUA), у которой заводской разгон составляет всего 30 МГц в OC-Mode. Обе модели относятся к классу ускорителей LHR. Остальные характеристики приведены в таблице ниже.

NVIDIA GeForce RTX 3070 (референс) ASUS GeForce RTX 3070 Noctua OC Edition
Графический процессор
Название GA104 GA104
Микроархитектура Ampere Ampere
Техпроцесс, нм 8 нм (8N) 8 нм (8N)
Число транзисторов, млн 17400 17400
Тактовая Boost-частота, МГц 1725 1845
Число шейдерных ALU 5888 5888
Число блоков наложения текстур 184 184
Тензорные ядра 184 184
RT-ядра 46 46
Число ROP 96 96
Оперативная память
Разрядность шины, бит 256 256
Тип микросхем GDDR6 SGRAM GDDR6 SGRAM
Тактовая частота, МГц (пропускная способность на контакт, Мбит/с) 1750 (14000) 1750 (14000)
Шина ввода/вывода PCI Express 4.0 x16 PCI Express 4.0 x16
Объем, Мбайт 8192 8192
Производительность
Пиковая производительность FP32, GFLOPS (из расчета максимальной указанной частоты) 20314 29768
Производительность FP64/FP32 1/32 1/32
Пропускная способность оперативной памяти, Гбайт/с 448 760
Вывод изображения
Интерфейсы вывода изображения DisplayPort 1.4a, HDMI 2.1 DisplayPort 1.4a, HDMI 2.1
Энергопотребление
TBP/TDP, Вт 220 320
Цена
Розничная цена, руб. 45 490 (сайт NVIDIA на момент выхода видеокарты в продажу в октябре 2020 года) От 120 000

Как всегда, напоминаю, что в статьях «Обзор видеокарты NVIDIA GeForce RTX 3080, часть 1» и «Обзор видеокарты NVIDIA GeForce RTX 3070 Founders Edition: убийца королей» вы познакомитесь с архитектурными особенностями ускорителей Ampere, коих немало, а также подробно изучите возможности референсной версии GeForce RTX 3070, и не только в играх. Модель GeForce RTX 3070 Noctua OC Edition, как нетрудно догадаться, от эталонного варианта серьезно отличается.

И первое, что бросается в глаза, — это габариты нашей красавицы. Видеокарта огромна, но много ли вы знаете котов, не радующихся большому куску колбасы? Вот и я радуюсь! Естественно, на размеры GeForce RTX 3070 Noctua OC Edition повлияла установка двух NF-A12x25. Мы имеем дело с классическими вертушками с 120-мм лопастями в 25-мм корпусе. В той же ROG STRIX GeForce RTX 3070 OC используются довольно крупные 95-мм крыльчатки Axial-tech — к тому же их сразу три. Встречал я и видеокарты с 100-мм «карлсонами» в обойме. Но вот с 120-мм «ветродуями» — еще никогда прежде.

В результате, по нашим замерам, толщина ускорителя составляет 88 мм — видеокарта занимает четыре (!) слота расширения в корпусе. Что это значит? Что при использовании материнской платы форм-фактора mATX стоит приготовиться к тому, что GeForce RTX 3070 Noctua OC Edition перекроет все разъемы в нижней части печатной платы. На мой взгляд, устройство лучше всего использовать в корпусах форм-фактора Midi- и Full-Tower с ATX-платами. Например, в Mini-Tower, таком как Fractal Design Define Nano S, расстояние между вентиляторами и блоком питания форм-фактора SFF составит всего несколько миллиметров. Естественно, такое положение дел не в лучшую сторону скажется на работе графического адаптера. Подробнее про все особенности сборки компактного игрового ПК читайте в нашем спецвыпуске «Компьютера месяца».

Длина видеокарты составляет 310 мм, а высота — 147 мм. Опять же, из-за размеров GeForce RTX 3070 Noctua OC Edition влезет не во все компактные корпусы с вертикальным и горизонтальным расположением дискретной графики.

Видеокарта — о, нет! — лишена RGB-подсветки. Но смотрится при этом очень и очень круто. Обратная сторона печатной платы оснащена металлическим бекплейтом. Пластина увеличивает жесткость конструкции и является частью системы охлаждения. Пусть она не контактирует с элементами видеокарты со стороны PCB, но именно к бекплейту крепится радиатор, охлаждающий часть силовых элементов устройства. А еще пластина — не глухая, следовательно, нагнетаемый правым вентилятором воздух проходит сквозь видеокарту, лучше продувает самую массивную (в плане количества алюминиевых ребер) секцию радиатора и дополнительно охлаждает оперативную память компьютера.

Также на торце GeForce RTX 3070 Noctua OC Edition есть переключатель BIOS устройства. По умолчанию активирован режим Performance, но вы можете в любой момент выставить пресет Quiet — подробнее об этом я расскажу во второй части обзора.

Конечно же, визитной карточкой GeForce RTX 3070 Noctua OC Edition являются вентиляторы NF-A12x25. Впервые с ними вы могли познакомиться в обзоре процессорного кулера Noctua NH-U12A. Лопасти крыльчаток изготовлены из жидкокристаллического полимера Sterrox повышенной плотности. Это сделано для того, чтобы они с течением времени не «растягивались», поскольку зазор между краем лепестка рамкой корпуса составляет всего 0,5 мм. А еще, по данным производителя, жидкокристаллический полимер меньше вибрирует — следовательно, вентилятор работает тише при прочих равных.

Частота вращения NF-A12x25, регулируемая широтно-импульсной модуляцией, лежит в диапазоне от 0 до 2000 об/мин — вентиляторы подключены к контроллеру при помощи стандартных 4-пиновых разъемов. Это значит, что со временем один NF-A12x25 можно будет поменять на другой, хотя я не верю, что этот «карлсон» выйдет из строя раньше самой видеокарты. Максимальный воздушный поток каждого вентилятора достигает 60,1 CFM, статическое давление — 2,34 мм H2O, а уровень шума — 22,6 дБА. Традиционно для крыльчаток Noctua в NF-A12x25 используется фирменный подшипник SSO2 с нормативным сроком службы 150 000 часов — это более 17 лет непрерывной работы.

На I/O-панели нашлось место сразу для трех портов DisplayPort, а также для двух HDMI — и даже осталось еще немного для решетки, через которую выдувается нагретый воздух.

Разбирается устройство довольно просто и быстро. В основе кулера лежит массивный трехсекционный радиатор сложной конструкции. На пять теплотрубок различной длины и формы нанизаны блоки алюминиевых ребер. С ГП и чипами памяти трубки контактируют через идеально отполированную никелированную медную пластину. Также к радиатору прикреплены пластины для охлаждения основной части конвертера питания.

В GeForce RTX 3070 Noctua OC Edition используется точно такая же печатная плата, как и в GeForce RTX 3070 TUF Gaming OC. Как всегда, PCB собрана без участия человека — в ASUS этот процесс называют Auto-Extreme Technology. Подсистема питания устройства насчитывает 12 фаз (у референса — 11): 7 слева и 5 справа — во всех случаях используются силовые каскады Vishay SiC654A. Каждая такая транзисторная сборка выдерживает нагрузку в 50 А. Плюс в состав каждого канала входят высококачественные твердотельные конденсаторы Dark Cup и дроссели с ферритовыми сердечниками. 10 фаз предназначены для работы GPU и управляются ШИМ-контроллером OnSemi NCP81610. Еще две фазы отвечают за работу GDDR6-памяти (используются чипы Samsung K4Z80325BC HC14) — ими управляет контроллер UPI uP9529Q.

#Методика тестирования и стенд

Сравнение GeForce RTX 3070 со многими другими графическими адаптерами – во всех популярных разрешениях – вы найдете в этой статье. В этом обзоре я сравнил ASUS GeForce RTX 3070 Noctua OC Edition с Palit GeForce RTX 3080 GamingPro. Конфигурация тестового стенда указана в таблице ниже.

Конфигурация тестовых стендов
CPU Intel Core i9-10900K, 10 ядер и 20 потоков, 3,7 (5,3) ГГц
Материнская плата ASUS ROG MAXIMUS XII HERO (WI-FI)
Оперативная память DDR4-3600 (16-18-18-38), 4 × 8 Гбайт
Видеокарты ASUS GeForce RTX 3070 Noctua OC Edition
Накопитель Intel 760p SSDPEKKW020T8X1, 2 Тбайт
Блок питания Corsair AX1000, 1000 Вт
Система охлаждения CPU NZXT KRAKEN X62
Корпус Открытый стенд
Монитор NEC EA244UHD
Операционная система Windows 10 Pro x64
ПО для видеокарт
NVIDIA 512.15
Дополнительное ПО
Удаление драйверов Display Driver Uninstaller 18.0.4.9
Измерение FPS Fraps 3.5.99
FRAFS Bench Viewer
Разгон и мониторинг GPU-Z 2.45.0
MSI Afterburner 4.6.4
Дополнительное оборудование
Тепловизор Fluke Ti400
Шумомер Mastech MS6708
Ваттметр watts up? PRO

Нагрузка на видеокарты создавалась при помощи игры Cyberpunk 2077 (максимальные настройки качества графики, 4K-разрешение) на протяжении двух часов. Уровень производительности участников тестирования определялся бенчмарками 3DMark Time Spy, 3DMark Fire Strike и Unigine Superposition.

Температура в помещении на момент тестирования составляла 24 градуса Цельсия. Уровень шума измерялся при помощи прибора Mastech MS6708, установленного напротив видеокарты на расстоянии 15 см.

Тестирование видеокарт проводилось в 18 играх в трех популярных разрешениях: Full HD, WQHD и Ultra HD. Полный перечень приложений и настроек графики приведен ниже:

  • Shadow of the Tomb Raider. DirectX 12. Тайный город. Максимальное качество, качество теней, созданных трассировкой лучей, — «Ультра», TAA. Качество DLSS — «Сбалансированно».
  • Marvel's Guardians of the Galaxy. DirectX 12. Встроенный бенчмарк. Режим качества «Ультра», отражения с трассировкой лучей — «Ультра», прозрачные отражения с трассировкой лучей — вкл. Качество DLSS — «Баланс».
  • Metro Exodus Enhanced Edition. DirectX 12. История Сэма. Настройки качества «Ультра», MB — «высоко», RT — «Ультра», REF — «гибрид», 2x VRS, HW — вкл., PhysX — вкл., тесселяция — вкл., 16x AF. Качество DLSS — «Баланс».
  • Far Cry 6. DirectX 12. Встроенный бенчмарк. Режим качества «Ультра», TAA, HD-текстуры — выкл., DXR отражения — вкл., DXR тени — вкл.
  • DOOM Eternal. Vulkan. Начало игры. Режим «Абсолютный кошмар», трассировка лучей — вкл. Качество DLSS — «Сбалансированное». В Ultra HD — режим «Ультра».
  • Watch Dogs: Legion. DirectX 12. Встроенный бенчмарк. Режим качества «Ультра», RTX: отражения — «Ультра». Качество DLSS — «Баланс».
  • Cyberpunk 2077. DirectX 12. Поездка в городе. Режим качества «Впечатляющее», качество текстур — «Высокое», освещение с трассировкой лучей — «Невероятное». Качество DLSS — «Сбалансированное».
  • DEATHLOOP. DirectX 12. Даунтаун. Режим качества «Ультра», Режим трассировки лучей — «Качество», резкость — стандартная, блики и лучи — да, постобработка сглаживания — «темпоральное». Качество DLSS — «Баланс».

Производительность в играх определялась с помощью хорошо известной программы CapFrameX. Она позволяет получить время рендеринга каждого кадра. Использование 99-го процентиля вместо показателей минимального количества кадров в секунду обусловлено стремлением очистить результаты от случайных всплесков производительности, которые были спровоцированы причинами, не связанными напрямую с работой основных компонентов платформы.

#Результаты тестирования

Тактовые частоты, энергопотребление, температура, уровень шума и разгон

Кулер видеокарты работает в полупассивном режиме, то есть вентиляторы раскручиваются только в тот момент, когда температура графического ядра достигает 55 градусов Цельсия. Старт вращения крыльчаток происходит плавно — без резкого и неприятного увеличения уровня шума. Как уже было сказано, видеокарта поддерживает два режима работы, для которых не требуется установки дополнительного ПО: P-Mode и Q-Mode. Также мы протестировали видеокарту в режиме ручного разгона. Все данные указаны в таблице ниже.

Сводные данные по работе и настройке ASUS GeForce RTX 3070 Noctua OC Edition в играх (на примере Cyberpunk 2077)
Стенд Открытый
Режим работы видеокарты P-Mode Q-Mode Разгон (PL=112 %)
Заявленные частота графического процессора (Boost) и быстродействие памяти 1815 МГц, 14 Гбит/с 1815 МГц, 14 Гбит/с 1930 МГц, 16,6 Гбит/с
Реальная средняя частота графического процессора, МГц 1899 1886 2020
Максимальный уровень шума, дБА 35,9 35 36,4
Энергопотребление GPU: среднее, максимальное, Вт 239 239 268
240 240 271
Максимальная температура графического процессора, °C 60 65 61
Максимальная температура горячей точки, °C 73 78 75
Работа кулера видеокарты в пассивном режиме
Статус режима Предусмотрен
Температура графического процессора в 2D (открытый стенд, простой 20 минут), °C 39
Начало вращения вентиляторов при температуре графического процессора, °C 50
Максимальная частота вращения вентилятора(ов)
Частота, об/мин 2000
Уровень шума, дБА 42
Максимальная температура графического процессора, °C 53
Производительность, баллы
Результаты тестирования в 3DMark Time Spy (Graphics Score) 13719 13643 14672
Результаты тестирования в 3DMark Fire Strike (Graphics Score) 33664 33427 36355
Результаты тестирования в Unigine Superposition (1080p Extreme) 8640 8586 9248
Убыль/прирост производительности в бенчмарках 0 % -1%, -1%, -1% 7 %, 8 %, 7 %
 P-Mode Screen

P-Mode Screen

 Q-Mode

Q-Mode

 Разгон

Разгон

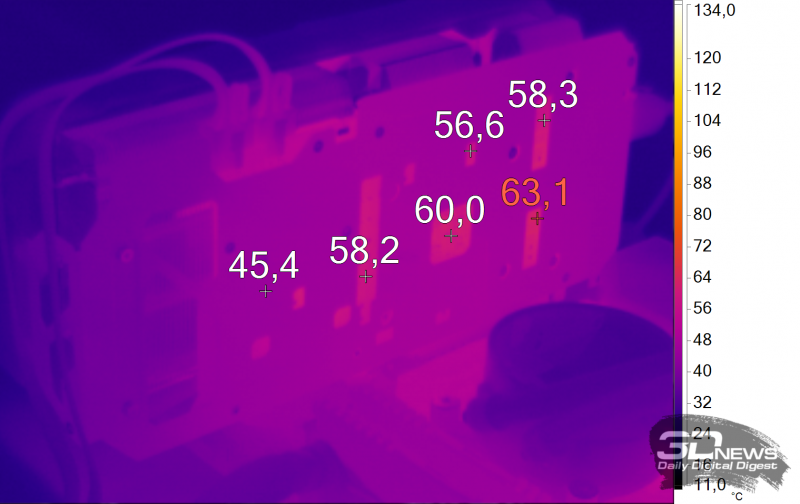

 Нагрев видеокарты (номинальный режим работы)

Нагрев видеокарты (номинальный режим работы)

Знаете, а в ASUS не соврали, назвав GeForce RTX 3070 Noctua OC Edition самой тихой видеокартой с воздушным охлаждением в своем классе. Смотрите, герой обзора в режиме P-Mode работает тише, чем GeForce RTX 3070 TUF Gaming OC и ROG STRIX GeForce RTX 3070 OC в Q-Mode. Только фишка заключается в том, что перечисленные видеокарты ASUS тоже считаются тихими! При этом GeForce RTX 3070 Noctua OC Edition — это еще и холодная видеокарта. Даже в Q-режиме максимальная температура ГП не превышает 65 градусов Цельсия — кулер эффективно отводит 240 Вт тепловой энергии только от одного GPU.

Рецепт счастья оказался прост: в GeForce RTX 3070 Noctua OC Edition установлены по-настоящему крутые вертушки, которые отлично продувают радиатор при частоте вращения в 45-55 % от максимума. Это хорошо видно по результатам работы кулера на максимальных оборотах. В таком режиме температура GPU упала с 60 до 53 градусов Цельсия. Интересно, что даже в таком режиме видеокарта работает не очень-то и громко. Некоторые игровые ноутбуки на фоне GeForce RTX 3070 Noctua OC Edition кажутся древнейшими не чищенными годами советскими пылесосами.

Q-Mode и P-Mode в плане производительности мало отличаются друг от друга, разницу в 1 % я считаю непринципиальной. На мой взгляд, тихий режим целесообразнее использовать в хорошо продуваемом корпусе, а производительный — в глухом и тихом.

Как мы уже говорили, бекплейт GeForce RTX 3070 Noctua OC Edition является частью системы охлаждения — к нему крепится радиатор, охлаждающий силовые сборки пяти фаз конвертера питания. Снимок тепловизора наглядно показывает, что VRM-зона 3D-ускорителя греется несильно.

Наконец, GeForce RTX 3070 Noctua OC Edition не удивляет в плане разгонного потенциала. Мне удалось ускорить видеокарту на 7-8 % в бенчмарках и играх. Считать ли такой разгон весомым или нет — решайте сами, товарищи-оверклокеры.

#Производительность в играх

Напомню, что GeForce RTX 3070 поступила в продажу в октябре 2020 года — актуальность видеокарты с тех пор (по понятным всем причинам) не снизилась. Производительность этой модели изучена вдоль и поперек — в куче разных игр и разрешений. Давайте посмотрим на быстродействие GeForce RTX 3070 Noctua OC Edition в приложениях, использующих трассировку лучей с включенным апскейлингом DLSS (преимущественно в режиме «Баланс») и без него. Ведь от GeForce RTX 3070 можно и нужно требовать комфортный FPS не только в обычных играх. В моей коллекции набралось 8 «лучистых» игр.

Получилось следующее:

  • В разрешении Full HD фреймрейт не проседал ниже 60 FPS в 6 играх как без использования DLSS, так и при включении апскейлинга.
  • В разрешении WQHD фреймрейт не проседал ниже 60 FPS в двух играх без использования DLSS и в 6 играх — при включении апскейлинга.
  • В разрешении Ultra HD фреймрейт не проседал ниже 30 FPS в четырех играх без использования DLSS и в 6 играх — при включении апскейлинга.

Как видите, в большинстве случаев производительности GeForce RTX 3070 оказывается достаточно, чтобы играть в современные игры с использованием максимального качества графики и трассировки лучей в разрешении Full HD и WQHD. Включение DLSS действительно требуется только в 4K-разрешении. Из списка игр стоит выделить, пожалуй, только Watch Dogs: Legion и Cyberpunk 2077. В первом случае, если детально изучать графики времени рендеринга каждого кадра, видно, что низкий FPS обусловлен элементарной нехваткой видеопамяти. В результате для этих игр требуется подбирать щадящие ресурсы видеокарты настройки качества графики.

Результаты тестирования, Full HD, FPS (больше — лучше)
Режим игры ASUS GeForce RTX 3070 Noctua OC Edition GeForce RTX 3080
AVG 1% MIN AVG 1% MIN
Shadow of the Tomb Raider Трассировка 98 70 121 80
Трассировка + DLSS 135 87 151 89
Marvel's Guardians of the Galaxy Трассировка 97 76 115 90
Трассировка + DLSS 114 90 118 94
Metro Exodus Enhanced Edition Трассировка 99 61 120 73
Трассировка + DLSS 128 82 129 82
Far Cry 6 Трассировка 88 70 95 74
DOOM Eternal Трассировка 166 127 286 210
Трассировка + DLSS 229 177 331 248
Watch Dogs: Legion Трассировка 37 18 72 59
Трассировка + DLSS 62 48 73 59
Cyberpunk 2077 Трассировка 41 30 54 42
Трассировка + DLSS 73 53 77 55
DEATHLOOP Трассировка 151 109 151 110
Трассировка + DLSS 155 109 161 111
Результаты тестирования, WQHD, FPS (больше — лучше)
Режим игры ASUS GeForce RTX 3070 Noctua OC Edition GeForce RTX 3080
AVG 1% MIN AVG 1% MIN
Shadow of the Tomb Raider Трассировка 68 48 88 63
Трассировка + DLSS 105 76 129 84
Marvel's Guardians of the Galaxy Трассировка 66 54 88 71
Трассировка + DLSS 110 88 116 93
Metro Exodus Enhanced Edition Трассировка 72 52 92 66
Трассировка + DLSS 110 78 126 78
Far Cry 6 Трассировка 81 66 89 71
DOOM Eternal Трассировка 77 56 214 167
Трассировка + DLSS 100 69 264 203
Watch Dogs: Legion Трассировка 15 11 54 44
Трассировка + DLSS 34 29 73 58
Cyberpunk 2077 Трассировка 19 12 34 28
Трассировка + DLSS 52 41 68 52
DEATHLOOP Трассировка 116 86 141 100
Трассировка + DLSS 145 101 168 118
Результаты тестирования, Ultra HD, FPS (больше — лучше)
Режим игры ASUS GeForce RTX 3070 Noctua OC Edition GeForce RTX 3080
AVG 1% MIN AVG 1% MIN
Shadow of the Tomb Raider Трассировка 34 23 45 31
Трассировка + DLSS 64 49 85 64
Marvel's Guardians of the Galaxy Трассировка 35 29 48 40
Трассировка + DLSS 69 53 91 70
Metro Exodus Enhanced Edition Трассировка 39 30 52 40
Трассировка + DLSS 72 60 92 71
Far Cry 6 Трассировка 50 41 63 52
DOOM Eternal Трассировка 52 44 122 97
Трассировка + DLSS 71 58 157 131
Watch Dogs: Legion Трассировка 8 7 23 18
Трассировка + DLSS 16 12 54 45
Cyberpunk 2077 Трассировка 4 3 7 6
Трассировка + DLSS 19 12 38 30
DEATHLOOP Трассировка 65 50 80 64
Трассировка + DLSS 87 68 106 86

#Выводы

Коллаборация ASUS и Noctua существует давно и работает исправно. Некоторые тайваньские необслуживаемые «водянки» уже давно комплектуются вентиляторами австрийского пошива. Например, в 2018 году мы рассказывали вам про СЖО ASUS ROG Ryujin 360, оснащенную «карлсонами» NF-F12 industrialPPC. Теперь же можно с уверенностью сказать, что совместное творчество двух именитых производителей вылилось в очередной отличный продукт — тихую и холодную видеокарту.

Нет, все же не тихую, а ОЧЕНЬ тихую! ASUS GeForce RTX 3070 Noctua OC Edition — это действительно практически бесшумная версия GeForce RTX 3070 с воздушным охлаждением. За это устройство получает награду «Выбор редакции».
