Обзор видеокарты ASUS GeForce RTX 3070 Noctua OC Edition: мой любимый цвет

⇣ Содержание

Так сложилось, что ваш покорный слуга стал в какой-то степени экспертом по видеокартам ASUS серии GeForce RTX 3070. С момента выхода графических процессоров Ampere я протестировал такие модели, как ROG STRIX GeForce RTX 3070 OC и GeForce RTX 3070 TUF Gaming OC — отличные игровые ускорители. Теперь же в мои цепкие лапы попала модель GeForce RTX 3070 Noctua OC Edition, оснащенная парочкой весьма узнаваемых вентиляторов NF-A12x25. Только одного этого факта достаточно, чтобы сразу же согласиться взять новинку на тест. К тому же производитель заявляет, что перед нами самая тихая видеокарта с воздушным охлаждением в своем классе. Вот и проверим!

 ASUS GeForce RTX 3070 Noctua OC Edition

ASUS GeForce RTX 3070 Noctua OC Edition

#Технические характеристики и особенности конструкции

В названии видеокарты присутствует индекс OC Edition (маркировка устройства — RTX3070-O8G-NOCTUA) — это значит, что ее графический чип работает на более высокой частоте. В режимах P-Mode и Q-Mode заявленная Boost-частота ГП составляет 1815 МГц; в OC-Mode, активируемом в приложении GPU Tweak II, этот параметр достигает 1845 МГц — это на 90 и 120 МГц больше, чем у референсной версии GeForce RTX 3070. При этом в продаже можно встретить обычную GeForce RTX 3070 Noctua (RTX3070-8G-NOCTUA), у которой заводской разгон составляет всего 30 МГц в OC-Mode. Обе модели относятся к классу ускорителей LHR. Остальные характеристики приведены в таблице ниже.

NVIDIA GeForce RTX 3070 (референс) ASUS GeForce RTX 3070 Noctua OC Edition
Графический процессор
Название GA104 GA104
Микроархитектура Ampere Ampere
Техпроцесс, нм 8 нм (8N) 8 нм (8N)
Число транзисторов, млн 17400 17400
Тактовая Boost-частота, МГц 1725 1845
Число шейдерных ALU 5888 5888
Число блоков наложения текстур 184 184
Тензорные ядра 184 184
RT-ядра 46 46
Число ROP 96 96
Оперативная память
Разрядность шины, бит 256 256
Тип микросхем GDDR6 SGRAM GDDR6 SGRAM
Тактовая частота, МГц (пропускная способность на контакт, Мбит/с) 1750 (14000) 1750 (14000)
Шина ввода/вывода PCI Express 4.0 x16 PCI Express 4.0 x16
Объем, Мбайт 8192 8192
Производительность
Пиковая производительность FP32, GFLOPS (из расчета максимальной указанной частоты) 20314 29768
Производительность FP64/FP32 1/32 1/32
Пропускная способность оперативной памяти, Гбайт/с 448 760
Вывод изображения
Интерфейсы вывода изображения DisplayPort 1.4a, HDMI 2.1 DisplayPort 1.4a, HDMI 2.1
Энергопотребление
TBP/TDP, Вт 220 320
Цена
Розничная цена, руб. 45 490 (сайт NVIDIA на момент выхода видеокарты в продажу в октябре 2020 года) От 120 000

Как всегда, напоминаю, что в статьях «Обзор видеокарты NVIDIA GeForce RTX 3080, часть 1» и «Обзор видеокарты NVIDIA GeForce RTX 3070 Founders Edition: убийца королей» вы познакомитесь с архитектурными особенностями ускорителей Ampere, коих немало, а также подробно изучите возможности референсной версии GeForce RTX 3070, и не только в играх. Модель GeForce RTX 3070 Noctua OC Edition, как нетрудно догадаться, от эталонного варианта серьезно отличается.

И первое, что бросается в глаза, — это габариты нашей красавицы. Видеокарта огромна, но много ли вы знаете котов, не радующихся большому куску колбасы? Вот и я радуюсь! Естественно, на размеры GeForce RTX 3070 Noctua OC Edition повлияла установка двух NF-A12x25. Мы имеем дело с классическими вертушками с 120-мм лопастями в 25-мм корпусе. В той же ROG STRIX GeForce RTX 3070 OC используются довольно крупные 95-мм крыльчатки Axial-tech — к тому же их сразу три. Встречал я и видеокарты с 100-мм «карлсонами» в обойме. Но вот с 120-мм «ветродуями» — еще никогда прежде.

В результате, по нашим замерам, толщина ускорителя составляет 88 мм — видеокарта занимает четыре (!) слота расширения в корпусе. Что это значит? Что при использовании материнской платы форм-фактора mATX стоит приготовиться к тому, что GeForce RTX 3070 Noctua OC Edition перекроет все разъемы в нижней части печатной платы. На мой взгляд, устройство лучше всего использовать в корпусах форм-фактора Midi- и Full-Tower с ATX-платами. Например, в Mini-Tower, таком как Fractal Design Define Nano S, расстояние между вентиляторами и блоком питания форм-фактора SFF составит всего несколько миллиметров. Естественно, такое положение дел не в лучшую сторону скажется на работе графического адаптера. Подробнее про все особенности сборки компактного игрового ПК читайте в нашем спецвыпуске «Компьютера месяца».

Длина видеокарты составляет 310 мм, а высота — 147 мм. Опять же, из-за размеров GeForce RTX 3070 Noctua OC Edition влезет не во все компактные корпусы с вертикальным и горизонтальным расположением дискретной графики.

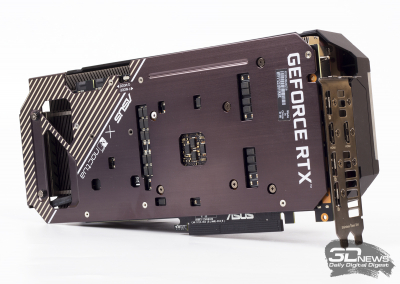

Видеокарта — о, нет! — лишена RGB-подсветки. Но смотрится при этом очень и очень круто. Обратная сторона печатной платы оснащена металлическим бекплейтом. Пластина увеличивает жесткость конструкции и является частью системы охлаждения. Пусть она не контактирует с элементами видеокарты со стороны PCB, но именно к бекплейту крепится радиатор, охлаждающий часть силовых элементов устройства. А еще пластина — не глухая, следовательно, нагнетаемый правым вентилятором воздух проходит сквозь видеокарту, лучше продувает самую массивную (в плане количества алюминиевых ребер) секцию радиатора и дополнительно охлаждает оперативную память компьютера.

Также на торце GeForce RTX 3070 Noctua OC Edition есть переключатель BIOS устройства. По умолчанию активирован режим Performance, но вы можете в любой момент выставить пресет Quiet — подробнее об этом я расскажу во второй части обзора.

Конечно же, визитной карточкой GeForce RTX 3070 Noctua OC Edition являются вентиляторы NF-A12x25. Впервые с ними вы могли познакомиться в обзоре процессорного кулера Noctua NH-U12A. Лопасти крыльчаток изготовлены из жидкокристаллического полимера Sterrox повышенной плотности. Это сделано для того, чтобы они с течением времени не «растягивались», поскольку зазор между краем лепестка рамкой корпуса составляет всего 0,5 мм. А еще, по данным производителя, жидкокристаллический полимер меньше вибрирует — следовательно, вентилятор работает тише при прочих равных.

Частота вращения NF-A12x25, регулируемая широтно-импульсной модуляцией, лежит в диапазоне от 0 до 2000 об/мин — вентиляторы подключены к контроллеру при помощи стандартных 4-пиновых разъемов. Это значит, что со временем один NF-A12x25 можно будет поменять на другой, хотя я не верю, что этот «карлсон» выйдет из строя раньше самой видеокарты. Максимальный воздушный поток каждого вентилятора достигает 60,1 CFM, статическое давление — 2,34 мм H2O, а уровень шума — 22,6 дБА. Традиционно для крыльчаток Noctua в NF-A12x25 используется фирменный подшипник SSO2 с нормативным сроком службы 150 000 часов — это более 17 лет непрерывной работы.

На I/O-панели нашлось место сразу для трех портов DisplayPort, а также для двух HDMI — и даже осталось еще немного для решетки, через которую выдувается нагретый воздух.

Разбирается устройство довольно просто и быстро. В основе кулера лежит массивный трехсекционный радиатор сложной конструкции. На пять теплотрубок различной длины и формы нанизаны блоки алюминиевых ребер. С ГП и чипами памяти трубки контактируют через идеально отполированную никелированную медную пластину. Также к радиатору прикреплены пластины для охлаждения основной части конвертера питания.

В GeForce RTX 3070 Noctua OC Edition используется точно такая же печатная плата, как и в GeForce RTX 3070 TUF Gaming OC. Как всегда, PCB собрана без участия человека — в ASUS этот процесс называют Auto-Extreme Technology. Подсистема питания устройства насчитывает 12 фаз (у референса — 11): 7 слева и 5 справа — во всех случаях используются силовые каскады Vishay SiC654A. Каждая такая транзисторная сборка выдерживает нагрузку в 50 А. Плюс в состав каждого канала входят высококачественные твердотельные конденсаторы Dark Cup и дроссели с ферритовыми сердечниками. 10 фаз предназначены для работы GPU и управляются ШИМ-контроллером OnSemi NCP81610. Еще две фазы отвечают за работу GDDR6-памяти (используются чипы Samsung K4Z80325BC HC14) — ими управляет контроллер UPI uP9529Q.
