Обзор видеокарты MSI GeForce RTX 4070 Ti SUPRIM X: самая крутая в классе?
Так получилось, что редакция 3DNews в последнее время тестирует одну GeForce RTX 4070 Ti за другой. Мы уже знакомили вас с моделями Palit GeForce RTX 4070 Ti GamingPro OC и GameRock. Сегодня же речь пойдет о версии SUPRIM X — яркого представителя породистой серии видеокарт тайваньской компании MSI. Модели с таким названием — все без исключения — характеризуются увеличенной производительностью, качественной и даже избыточной элементной базой и эффективной системой охлаждения. Перечисленные характеристики актуальны и для героя сегодняшнего тестирования.
Обзор видеокарты MSI GeForce RTX 4070 Ti SUPRIM X ⇡#Технические характеристики и особенности конструкцииВ продаже вы встретите две версии видеокарты: GeForce RTX 4070 Ti SUPRIM X и просто SUPRIM — частота графического чипа последней на 30 МГц ниже. В остальном перед вами два одинаковых 3D-ускорителя — следовательно, рассматривайте для покупки ту версию, которая стоит меньше в магазинах вашего города. На момент написания статьи цены на обозначенные модели в московских розничных магазинах начинались от 86 000 рублей.
Особенности микроархитектуры Ada Lovelace разобраны в статье «Обзор видеокарты NVIDIA GeForce RTX 4090: время монстров». Подробно про GPU AD104, используемый в GeForce RTX 4070 Ti, мы рассказывали в материале «Обзор видеокарты NVIDIA GeForce RTX 4070 Ti: хорошее железо, плохая цена». MSI GeForce RTX 4070 Ti SUPRIM X, как видно из названия, обладает заметным заводским разгоном процессора. Плюс устройство оснащено двумя микросхемами BIOS. В комплекте с видеокартой идут коврик для мыши, держатель для видеокарты и переходник питания с двух разъемов PCI-E 6+2 на один 12VHPWR. Как всегда, напоминаем, что к каждому восьмиконтактному разъему адаптера должен идти свой кабель от БП.
Видеокарты серии SUPRIM имеют свой узнаваемый дизайн. Сравнивая модели разных поколений, человек, увлекающийся компьютерной техникой, легко угадает в них продукцию MSI. Как утверждает производитель, внешний вид логотипа и дизайн устройства в целом продиктованы образом алмаза. Вы сами видите, что элементы корпуса имеют острые, четко очерченные грани. Плюс устройство оснащено RGB-подсветкой: здесь подсвечиваются «стрелки», расположенные между вентиляторами, логотип на бекплейте, линии на боковой стороне, а также надписи «MSI» и «SUPRIM».  Видеокарта огромная — видимо, компактные модели серии GeForce RTX 40, использующие 2- и 3-секционные кулеры, появятся, только начиная с GeForce RTX 4070. Устройство займет в корпусе 335 мм и четыре слота расширения. Для некоторых Tower-корпусов с нижним расположением блока питания и наличием заградительной стенки такие 3D-ускорители могут стать проблемой. Видеокарта весит чуть больше двух килограммов — не просто так в коробке с такими адаптерами лежит металлическая подпорка.   Все GeForce RTX 4070 Ti оснащаются разъемом питания 12VHPWR. Многие производители видеокарт используют укороченные печатные платы. Это сделано для того, чтобы часть вентиляторов продувала радиатор кулера насквозь. Однако при такой конструкции кабели блока буквально торчат из середины корпуса видеокарты. Использование переходников, на мой взгляд, несколько портит внешний вид сборок с RTX-адаптерами — особенно если вы используете корпус со стеклянной боковой панелью. Рядом с 12VHPWR-разъемом расположен механический переключатель — плата оснащена двумя микросхемами BIOS. В прошивки с названиями Gaming и Silent внесены одни и те же частотные показатели ГП и памяти — 2775 МГц в Boost-режиме для чипа и 21 Гбит/с для ОЗУ соответственно. Второй режим, как видно из названия, при схожем уровне быстродействия обеспечивает более тихую работу кулера. Детально этот момент разобран во второй части статьи. При установке приложения MSI Center вы можете активировать режим Extreme Performance, увеличив Boost-частоту GPU еще на 15 МГц.  На I/O-панели видеокарты уместились три выхода DisplayPort и один HDMI.  Кулер видеокарты состоит из нескольких частей — все они используются для охлаждения различных элементов устройства. Система охлаждения оснащена тремя 95-мм вентиляторами TORX 5.0. В MSI утверждают, что новая конструкция лопастей увеличила воздушный поток крыльчаток на 23 % в сравнении с обычными осевыми вентиляторами. В сравнении с TORX 4.0 пятое поколение «карлсонов» стало эффективнее на 10 %. На фотографиях хорошо видно, что каждые три лопасти в TORX 5.0 объединены рамкой. Они наклонены на 22 градуса, поддерживая тем самым мощный поток воздуха. А еще некоторые лопасти имеют специальное крыло, снижающее турбулентность и сопротивление воздуха.
Главной деталью кулера GeForce RTX 4070 Ti SUPRIM X, несомненно, является большущий монолитный радиатор. Он частично похож на деталь, используемую в MSI GeForce RTX 4090 SUPRIM X . За одним исключением: в старшей модели радиатор оснащен большой испарительной камерой. Здесь же мы имеем дело с никелированной подошвой, контактирующей с GPU и чипами памяти. Основным передатчиком тепловой энергии служат семь медных теплотрубок разной длины и формы. Также радиатор соприкасается с дросселями подсистемы питания графического чипа и микросхем GDDR6X. Третья часть конструкции — это алюминиевая рамка с парой невысоких узких радиаторов. Последние отвечают за охлаждение силовых сборок VRM-зоны. К рамке крепится кулер — следовательно, она играет роль ребер жесткости.

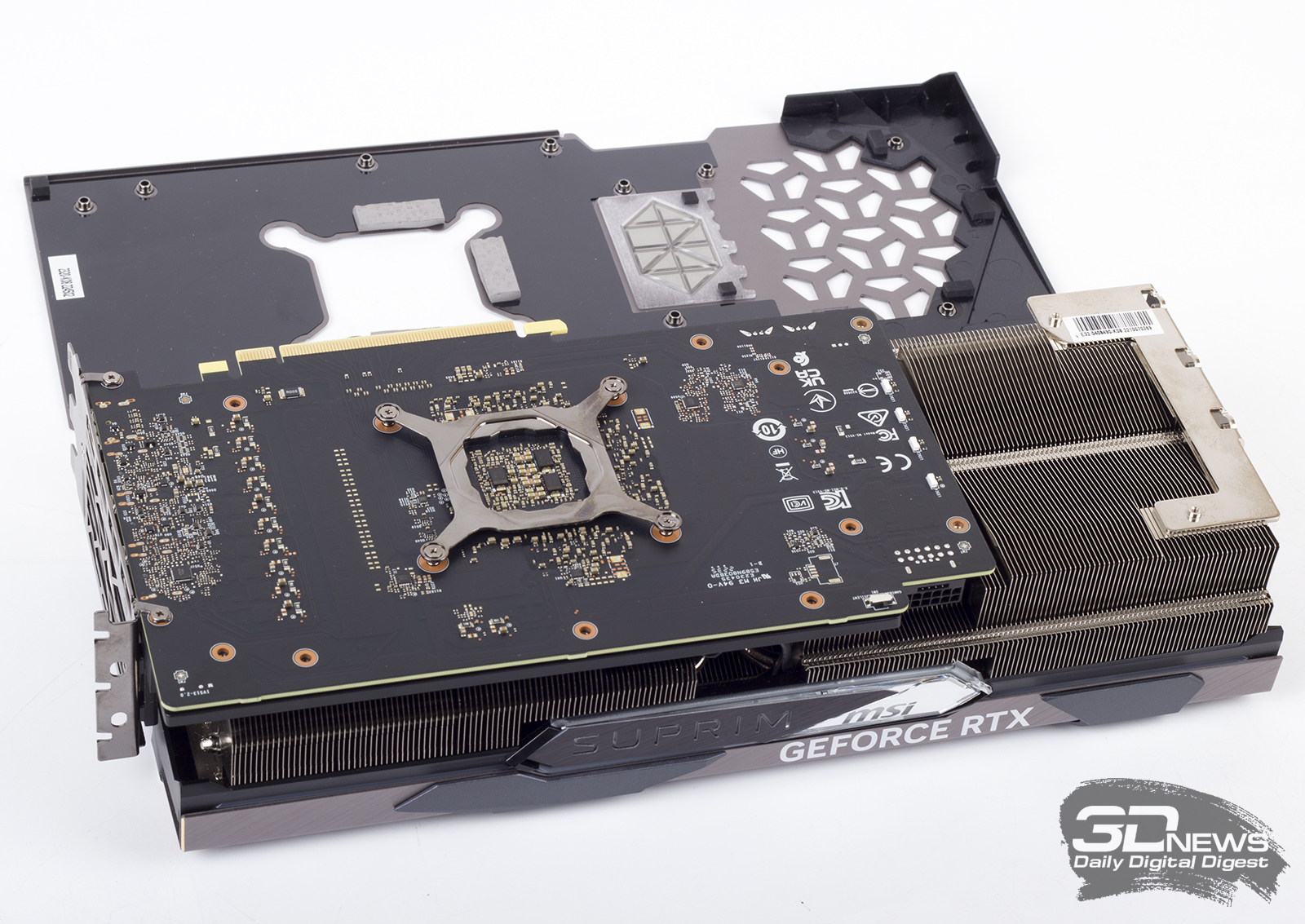

Частью системы охлаждения видеокарты является и металлический бекплейт. При помощи довольно толстых термопрокладок он отводит тепло от чипов памяти с обратной стороны печатной платы.  Визуально печатная плата GeForce RTX 4070 Ti SUPRIM X смотрится… простенько, что ли. Потому что на PCB есть приличное количество незадействованного текстолита. И все же конвертер питания героя обзора обзавелся внушительной компонентной базой. За работу GPU отвечают 12 каналов, состоящих из силовых сборок Alfa & Omega AOZ5311NQI BLN3 (нагрузка — 55 А) и ШИМ-контроллера uPI uP9512R. Выходит, конфигурация VRM здесь оказалась не совсем «честной», так как четыре фазы из 12 подключены параллельно. Три канала питания памяти используют те же мосфеты и ШИМ-контроллер uPI uP9529Q. Все GeForce RTX 4070 Ti оснащены 12 Гбайт GDDR6X-памяти. В нашем случае используются микросхемы Micron с маркировкой MT61K512M32KPA-21:U. Их реальная частота составляет 1313 МГц, а эффективность — 21 Гбит/с.
⇡#Методика тестирования и стендВ этой статье MSI GeForce RTX 4070 Ti SUPRIM X сравнивалась с видеокартами GeForce RTX 4070 Ti и MSI GeForce RTX 4090 SUPRIM X. Полностью тестовый стенд указан в таблице ниже.
Нагрузка видеокарт осуществлялась при помощи игры Cyberpunk 2077 (максимальные настройки качества графики, 4K-разрешение) на протяжении двух часов. Уровень производительности участников тестирования определялся бенчмарками 3DMark Time Spy, 3DMark Fire Strike и Unigine Superposition. Температура в помещении на момент тестирования составляла 24 градуса Цельсия. Уровень шума измерялся при помощи прибора Mastech MS6708, установленного напротив видеокарты на расстоянии 15 см. Тестирование видеокарт проводилось в 18 играх в трех популярных разрешениях: Full HD, WQHD и Ultra HD. Полный перечень приложений и настроек графики приведен ниже:
Производительность в играх определялась с помощью хорошо известной программы CapFrameX. Она позволяет получить время рендеринга каждого кадра. Использование 1-го процентиля вместо показателей минимального количества кадров в секунду обусловлено стремлением очистить результаты от случайных всплесков производительности, которые были спровоцированы причинами, не связанными напрямую с работой основных компонентов платформы. ⇡#Тактовые частоты, энергопотребление, температура, уровень шума и разгонКак всегда, мы протестировали видеокарту в нескольких режимах, включая разгон и андревольтинг.
Кулер видеокарты работает в полупассивном режиме, то есть вентиляторы раскручиваются только в тот момент, когда температура графического ядра достигает 50 градусов Цельсия. Старт вращения крыльчаток происходит плавно — без резкого и неприятного увеличения уровня шума. Режимы Gaming и Silent очень похожи. Разница заключается лишь в том, что во втором случае вентиляторы видеокарты вращаются с меньшей частотой — отсюда и заметная разница в шуме и в температурах. Однако в обоих случаях речи не идет о высоких (плохих) показателях. Так, в режиме Gaming работа крыльчаток TORX 5.0 слышна, но я охарактеризую ее как тихую. Например, протестированная недавно Palit GeForce RTX 4070 Ti GameRock работает громче, обеспечивая при этом меньшую производительность, но больший нагрев чипов. В корпусе с хорошей шумоизоляцией GeForce RTX 4070 Ti SUPRIM X вы не услышите. Собственно говоря, так и выходит: режим Gaming лучше использовать в мало продуваемом корпусе, режим Silent — в MESH-системе с хорошей продуваемостью встроенными корпусными вентиляторами. Интересно, что при ручной активации максимальной частоты вращения вентиляторов температура графического процессора снизилась несильно — на 8 градусов Цельсия. Выходит, радиатор SUPRIM X грамотно спроектирован и хорошо продувается крыльчатками TORX 5.0 на небольших оборотах. В режиме Silent видеокарту уже практически не слышно — с расстояния в 1 метр уж точно. При желании GeForce RTX 4070 Ti SUPRIM X можно сделать еще тише и еще холоднее. Первая попытка андервольтинга GPU позволила снизить энергопотребление процессора в среднем на 67 Вт, ценой 3-5 % быстродействия в бенчмарках. Вторая — на все 91 Вт. Что касается разгона, то видеокарта позволяет поэкспериментировать от души. Мы можем самостоятельно увеличить лимит мощности на 28 % — это позволило достичь психологической отметки в 3 ГГц по чипу. Оверклокинг ГП и чипов VRAM увеличил производительность устройства в игровых бенчмарках на 6-9 %, но в то же время видеокарта стала работать гораздо громче.
Как уже было сказано, ускоритель не перегревается в любых режимах работы. Нет никаких проблем и с питанием устройства. Разъем 12VHPWR и кабель питания греются несильно — так и должно быть при использовании качественных компонентов. Кстати, в нашем тестовом стенде теперь используется новый блок питания — MSI MPG A850G PCIE5.  Как видно из названия, устройство поддерживает стандарты ATX 3.0 и PCIE 5.0. Блок оснащен полноценным разъемом 12VHPWR, который постепенно будет использоваться во многих современных видеокартах. На сегодняшний день 16-пиновым портом оснащены все модели GeForce RTX 3090 Ti, GeForce RTX 4070 Ti, GeForce RTX 4080 и GeForce RTX 4090. Мощности MSI MPG A850G PCIE5 достаточно, чтобы обеспечить стабильную работу даже самым мощным игровым ПК. При этом заявленные 850 Вт энергии — честные, так как полностью передаются по 12-вольтовой линии. Блок поддерживает стандарт 80 PLUS Gold, то есть его КПД в сети 220 В не опускается ниже 88 %. Даже для сборки с Core i9-12900K и GeForce RTX 4070 Ti такой мощности оказывается вполне достаточно. Тем не менее, работая не на полную мощность, MPG A850G PCIE5 достигает максимума КПД (больше 90 %), компоненты устройства меньше греются, а сам блок вообще не шумит. Дело в том, что источник питания поддерживает функцию Zero Fan — 135-мм вентилятор блока включается только при достижении нагрузки в 40 %. Собственно говоря, во время тестирования GeForce RTX 4070 Ti SUPRIM X вентилятор БП так ни разу и не включился. При отключении функции Zero Fan крыльчатка постоянно вращается с частотой около 450 об/мин. В таком режиме работы уровень шума блока питания оказывается гораздо ниже фонового шума в помещении. Устройство имеет полностью модульный менеджмент кабелей. В комплекте идет один кабель 12VHPWR, но при желании вы можете подключить две видеокарты с тремя разъемами PCI-E 6+2. Два провода EPS 4+4 тоже прилагаются к устройству. Производитель утверждает, что в сборке MPG A850G PCIE5 используются только высококачественные конденсаторы японского производства. MSI MPG A850G PCIE5
Смотреть все изображения (7)
Смотреть все изображения (7) ⇡#Производительность в играхПотенциал GeForce RTX 4070 Ti хорошо изучен. Согласно последним данным тестовой лаборатории, эта модель заменяет на рынке игровых видеокарт такие ускорители, как GeForce RTX 3080 Ti, GeForce RTX 3090 и GeForce RTX 3090 Ti, демонстрируя схожий уровень производительности как в проектах без трассировки лучей, так и в приложениях с включенными RT-функциями. В свою очередь, GeForce RTX 4070 Ti уступает Radeon RX 7900 XT и GeForce RTX 4080 в среднем 17 и 25 %. В этой статье я сравнил GeForce RTX 4070 Ti SUPRIM X с другой моделью GeForce RTX 4070 Ti, но без заводского разгона, а также с MSI GeForce RTX 4090 SUPRIM X. Как уже говорилось, увеличенные частоты чипа — это здорово, однако при выборе новой видеокарты не стоит за ними гнаться. Герой обзора отлично проявляет себя в разрешениях Full HD и WQHD, однако даже Core i9-12900K в некоторых играх не загружает эту видеокарту на 100 %. В итоге разница между разогнанной и простой версиями GeForce RTX 4070 Ti видна только в 4K-разрешении. В самом низком рассматриваемом сегодня разрешении во всех 18 играх мы наблюдаем среднюю кадровую частоту с трехзначными числами. При этом просадки ниже 100 FPS наблюдаются только в Far Cry 6, «Ведьмаке», «Киберпанке» и A Plague Tale. Да, в ряде игр можно увеличить качество графики, включив, например, трассировку лучей. Но в целом очевидно, что GeForce RTX 4070 Ti, если вы покупаете ее в пару к FHD-монитору, дает вам довольно большие возможности для маневров. В моем понимании такие видеокарты, как GeForce RTX 4070 Ti SUPRIM X, отлично подходят для быстрых WQHD-матриц. Судите сами: средние 144 FPS удалось получить в семи играх из 18, а просадки ниже 60 кадров в секунду наблюдаются только в «Киберпанке».


  ⇡#ВыводыЯ уверен, что у постоянных читателей 3DNews уже давно сложилось собственное впечатление о GeForce RTX 4070 Ti. В своих статьях мы обсудили многое: цены на новинку, производительность, перспективы. Так что в обзоре мне остается лишь подвести итоги сегодняшнего тестирования. Как говорится, краткость — сестра таланта. Протестированную MSI GeForce RTX 4070 Ti SUPRIM X очень легко хвалить и не за что ругать. Перед вами качественное устройство, оснащенное отличной системой охлаждения. От игровой видеокарты разве требуется что-то еще?
