Уходим в тень: обзор и тестирование кулера Scythe Ashura Shadow

⇣ Содержание

Недавняя статья про новую модель процессорной системы охлаждения Kotetsu японской компании Scythe Co., Ltd., оставившую о себе исключительно положительные впечатления, позволила нам надеяться на окончание стагнации в сфере воздушных кулеров для CPU. Пусть и медленно, но их развитие сдвинулось с мёртвой точки, и хотя бы в среднем ценовом сегменте теперь можно приобрести более эффективный, чем прежде, кулер за те же деньги. Будем следить за развитием событий и в других классах кулеров.

Правда, участник сегодняшней статьи — модель Ashura Shadow — система охлаждения иного рода, выпущенная ограниченной серией в честь десятилетнего юбилея компании.

Как правило, подобные компоненты не являются выгодными решениями с точки зрения цены и производительности и в большей степени предназначены для украшения системного блока, придания ему ноток избранности и элитарности. Как раз именно таким кулером и является Ashura Shadow, но это ничуть не мешает нам проверить его эффективность и уровень шума и сравнить с обычными «рабоче-крестьянскими» моделями кулеров.

Наименование технических характеристикScythe Ashura Shadow (SCASR-1000SE)
Размеры кулера (ВхШхТ), вентилятора(ов), мм 167x145x88
(140x140х25)
Полная масса, г 904 (750 — радиатор)
Материал радиатора и конструкция полностью никелированная башенная конструкция ассиметричного типа из алюминиевых пластин на шести медных тепловых трубках диаметром 6 мм, проходящих через медное основание
Количество пластин радиатора, шт. 50
Толщина пластин радиатора, мм 0,5
Межрёберное расстояние, мм 2,0
Расчётная площадь радиатора, см2 7 900
Термическое сопротивление, °С/W
Тип и модель вентилятора Scythe GlideStream 140 PWM (SY1425HB12M-P)
Скорость вращения вентилятора, об/мин 500–1300 (±10%)
Воздушный поток, CFM 37,4–97,2
Уровень шума, дБА 13,0–30,7
Статическое давление, мм H2O 0,15–1,02
Количество и тип подшипников вентилятора 1, скольжения
Время наработки вентилятора на отказ, часов/лет 30 000 / >3,4
Номинальное/стартовое напряжение вентилятора, В 12 / 7,4
Сила тока вентилятора, А 0,37
Примерное пиковое энергопотребление вентилятора, Вт 4,44
Возможность установки на процессоры с разъёмами Intel LGA775/115x/1366/2011, AMD Socket 939/AMx(+)/FMx(+)
Дополнительно (особенности) вентилятор с PWM-управлением, крепления для установки второго вентилятора, термопаста Scythe
Рекомендованная стоимость, долларов США 55

#Упаковка и комплектация

В отличие от обычной модели Ashura или любых других кулеров Scythe, коробка Ashura Shadow не изобилует информацией о системе охлаждения и её характеристиках, а выполнена в радикально чёрном цвете с минимумом надписей.

На боковых сторонах коробки можно найти только название модели, ярлычок юбилейного издания, страну-производителя и штрихкоды.

Аксессуары, запечатанные в отдельной коробке, такие же, как у обычной модели Ashura, и состоят из универсальной усилительной пластины, густой термопасты Scythe серого цвета, набора креплений и стальных направляющих, а также проволочных скоб для вентиляторов и инструкции по установке.

Выпускается кулер на Тайване и должен стоить не дороже 55 долларов США. Кстати, розничная стоимость Ashura Shadow как раз и находится на рекомендованном Scythe уровне. Гарантийный срок равен двум годам. Добавим, что всего должно быть выпущено не более 3000 экземпляров Shadow.

#Особенности конструкции

Scythe Ashura Shadow отличается от обычного Ashura только никелировкой радиатора и представляет собой кулер башенной конструкции с одним 140-мм вентилятором. Благодаря никелировке выглядит новинка, если можно так выразиться, благородно.

Высота радиатора, как и всё остальное, не изменилась и составляет 161 мм, однако при установке на него вентилятора она увеличивается до 167 мм, а ширина с 65 до 88 мм. Полностью размеры приведены на схеме ниже.

Боковые стороны радиатора ничем не закрыты, что позволяет воздушному потоку вентилятора беспрепятственно выходить через них.

Отметим, что вентилятор находится как бы в глубине радиатора, а тепловые трубки наклонены вперёд по ходу движения воздушного потока. Благодаря этому, Ashura — сравнительно узкий кулер и не должен мешать ближайшим к сокету модулям памяти с высокими радиаторами.

Сам радиатор Ashura набран из пятидесяти алюминиевых пластин толщиной 0,5 мм. Пластины напрессованы на тепловые трубки с межрёберным расстоянием 2,0 мм, а верхняя является декоративной и держится на заклёпках.

Из оптимизаций радиатора можем отметить шесть трапецеидальных углублений в торцах пластин на глубину около 10 мм в тело радиатора.

Скорее всего, они предназначены для снижения сопротивления воздушному потока и уменьшения уровня шума, как и в подавляющем большинстве подобных случаев. Расчётная площадь радиатора составляет порядка 7900 см2.

Тепловые трубки пронизывают пластины радиатора равномерно по всей их площади, причём пара центральных разведена как можно дальше от основания к краю пластин радиатора.

Данное решение вполне оправданно и логично, поскольку в этой зоне радиатора на трубки приходится большая площадь пластин вкупе с максимальным объёмом прогоняемого через них воздушного потока.

В отличие от контакта пластин с трубками, в основании применена пайка. Кроме того, каждая из трубок лежит в желобке с расстоянием 1 мм друг от друга, а минимальная толщина медной никелированной пластины основания составляет 2 мм.

Контактная поверхность основания Ashura Shadow не может похвастать зеркальным отражением, как это нередко бывает в кулерах Scythe, зато основание ровное.

Как и обычный Scythe Ashura, версия Shadow оснащается 140-мм вентилятором GlideStream 140 PWM (SY1425HB12M-P).

Точные размеры вентилятора составляют 140х140х25 мм, диаметр одиннадцатилопастной крыльчатки равен 128 мм, статора — 40 мм. Лопасти имеют насечки-углубления, которые, по замыслу разработчиков, должны способствовать снижению сопротивления воздуха и оптимизации воздушного потока вкупе со снижением уровня шума. В последнее, прямо сказать, верится слабо. Вентилятор имеет ШИМ-управление и должен работать в скоростном диапазоне от 500 до 1300 об/мин, нагнетая воздушный поток объёмом 37,4–97,2 CFM и генерируя уровень шума 13,0–30,7 дБА. Статическое давление вентилятора равно 0,15–1,02 мм H2O.

На небольшом статоре, закрытом плёночной наклейкой, приведены название модели, электрические характеристики вентилятора и страна производства.

GlideStream 140 PWM оснащен подшипником скольжения с нормативным сроком службы 30 000 часов, или более 3,4 года непрерывной работы, чего вполне достаточно для большинства системных блоков, периодически подвергающихся модернизации. По результатам наших измерений, вентилятор потреблял 3,1 Вт при максимальной скорости и смог стартовать при напряжении 7,4 В.

Закрепление вентилятора на радиаторе осуществляется проволочными скобами, вставляемыми в отверстия вентилятора и зацепляемыми за прорези в боковых сторонах радиатора.

В комплекте две пары таких скоб, а значит, для установки на радиатор второго такого же вентилятора ничего придумывать не придётся.

#Совместимость и установка

Процедура установки совместимого со всеми современными платформами Scythe Ashura Shadow совершенно не отличается от оной на модели Kotetsu, с которой мы познакомились совсем недавно. Поэтому повторно описывать её здесь, на наш взгляд, нет никакого смысла.

Что касается совместимости кулера с высокими радиаторами в околосокетном пространстве и на модулях оперативной памяти, то нужно сказать, что расстояние от материнской платы до нижней пластины радиатора составляет 49 мм, а до установленного на радиатор вентилятора — 37 мм. Казалось бы, о высоких радиаторах на модулях оперативной памяти можно смело забыть, но это совсем не так. Радиатор ассиметричен, и даже при неправильной установке (что было сделано намеренно для таких фото), его вентилятор блокирует только один ближайший к процессорному разъёму слот.

Если перевернуть радиатор на 180°, то никаких помех Ashura Shadow создавать не будет. Кроме того, можно ещё и поднять вентилятор вверх на радиаторе (скобы позволяют), правда с точки зрения охлаждения радиаторов на силовых элементах — это не самый лучший вариант.

Высота установленного на процессор Ashura Shadow составляет 173 мм, поэтому он бесконфликтно должен уместиться в большинстве корпусов системных блоков.

Напоследок приведём фото кулера с двумя вентиляторами Noctua NF-A15 PWM, установленными на радиатор по схеме «вдув->выдув».

#Тестовая конфигурация, инструментарий и методика тестирования

Тестирование систем охлаждения было проведено в закрытом корпусе системного блока следующей конфигурации:

  • Системная плата: Intel Siler DX79SR (Intel X79 Express, LGA2011, BIOS 0590 от 17.07.2013);
  • Центральный процессор: Intel Core i7-3970X Extreme Edition 3,5–4,0 ГГц (Sandy Bridge-E, C2, 1,1 В, 6x256 Kбайт L2, 15 Мбайт L3);
  • Термоинтерфейс: ARCTIC MX-4;
  • Оперативная память: DDR3 4x8 Гбайт G.SKILL TridentX F3-2133C9Q-32GTX (2133 МГц, 9-11-11-31_CR2, 1,6125 В);
  • Видеокарта: AMD Radeon HD 7770 GHz Edition 1 Гбайт GDDR5 128 бит 1000/4500 МГц (с пассивным медным радиатором кулера Deepcool V4000);
  • Системный диск: SSD 256 Гбайт Crucial m4 (SATA-III, CT256M4SSD2, BIOS v0009);
  • Диск для программ и игр: Western Digital VelociRaptor (SATA-II, 300 Гбайт, 10000 об/мин, 16 Мбайт, NCQ) в коробке Scythe Quiet Drive 3,5″;
  • Архивный диск: Samsung Ecogreen F4 HD204UI (SATA-II, 2 Тбайт, 5400 об/мин, 32 Мбайт, NCQ);
  • Корпус: Antec Twelve Hundred (передняя стенка — три Noiseblocker NB-Multiframe S-Series MF12-S2 на 1020 об/мин; задняя — два Noiseblocker NB-BlackSilentPRO PL-1 на 1020 об/мин; верхняя — штатный 200-мм вентилятор на 400 об/мин);
  • Панель управления и мониторинга: Zalman ZM-MFC3;
  • Блок питания: Corsair AX1200i (1200 Вт), 120-мм вентилятор.

Для проведения базовых тестов шестиядерный процессор на опорной частоте 100 МГц при фиксированном в значении 44 множителе и активированной функции Load-Line Calibration был разогнан до 4,4 ГГц с повышением напряжения в BIOS материнской платы до 1,245~1,250 В. Технология Turbo Boost во время тестирования была выключена, а вот Hyper-Threading для повышения тепловыделения была активирована. Напряжение модулей оперативной памяти было зафиксировано на отметке 1,6125 В, а её частота составляла 2,133 ГГц с таймингами 9-11-11-20_CR1. Прочие параметры BIOS, относящиеся к разгону процессора или оперативной памяти, не изменялись.

Тестирование проведено в операционной системе Microsoft Windows 7 Ultimate x64 SP1. Программное обеспечение, использованное для теста, следующее:

  • LinX AVX Edition v0.6.4 — для создания нагрузки на процессор (объём выделенной памяти — 4500 Мбайт, Problem Size — 24234, два цикла по 11 минут);
  • Real Temp GT v3.70 — для мониторинга температуры ядер процессора;
  • Intel Extreme Tuning Utility v4.2.0.8 — для мониторинга и визуального контроля всех параметров системы при разгоне.

Полный снимок экрана во время проведения одного из циклов тестирования выглядит следующим образом:

Нагрузка на процессор создавалась двумя последовательными циклами LinX AVX с указанными выше настройками. На стабилизацию температуры процессора между циклами отводилось 8–10 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура самого горячего из шести ядер центрального процессора в пике нагрузки и в режиме простоя. Кроме того, в отдельной таблице будут приведены температуры всех ядер процессора и их усреднённые значения. Комнатная температура контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура окружения колебалась в диапазоне 24,2–24,5 °C.

Измерение уровня шума систем охлаждения осуществлялось с помощью электронного шумомера CENTER-321 в период от одного до трёх часов ночи в полностью закрытой комнате площадью около 20 м2 со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только сам кулер и его вентилятор. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от статора вентилятора. Системы охлаждения размещались на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 29,8 дБА, а субъективно комфортный (просьба не путать с низким!) уровень шума кулеров при измерениях с такого расстояния находится около отметки 36 дБА. Условно тихий уровень шума принят нами у отметки 33 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального контроллера путём изменения питающего напряжения с шагом 0,5 В.

Учитывая размеры и стоимость Scythe Ashura Shadow ($55), его эффективность и уровень шума мы сравнили с эталонным кулером среднего ценового диапазона Thermalright TRUE Spirit 140 ($45) с одним штатным вентилятором TY-140.

Кроме того, в тестирование мы добавили результаты Scythe Kotetsu ($35-40), для которого Ashura, по сути, является следующей ступенькой по эффективности в линейке Scythe, чтобы оценить разницу между ними. Вне конкурса сегодня будет выступать суперкулер Phanteks PH-TC14PЕ ($75-80) с двумя вентиляторами Corsair AF140 Quiet Edition. Ну а сравнение никелированной версии Shadow с обычным Ashura можно будет провести по нашим сводным диаграммам.

Добавим, что регулировка скорости вращения всех вентиляторов систем охлаждения осуществлялась с помощью специального контроллера с точностью ±10 об/мин в диапазоне от 800 об/мин до их максимума с шагом 200 об/мин.

#Результаты тестирования и их анализ

Эффективность охлаждения

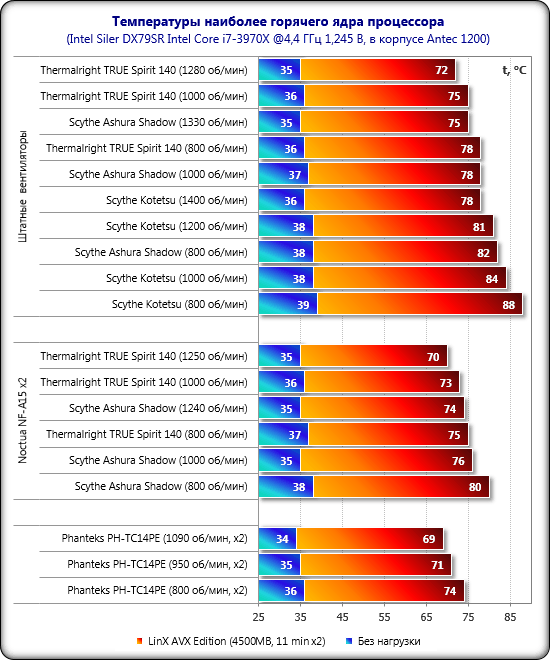

Результаты тестирования эффективности систем охлаждения представлены в таблице и на диаграмме ниже.

Как видим, по эффективности охлаждения Scythe Ashura Shadow уступил конкуренту в лице Thermalright TRUE Spirit 140. В режиме максимальных оборотов штатных вентиляторов отставание новинки составляет 3 градуса Цельсия в пике нагрузки, при средних 1000 об/мин эта же разница сохраняется, а при тихих 800 об/мин Ashura Shadow проигрывает 4 градуса Цельсия. При этом Ashura Shadow эффективнее своего младшего брата Scythe Kotetsu на величину от 3 до 6 градусов Цельсия в зависимости от скорости вентилятора. Максимальное преимущество достигается в скоростном режиме 800 об/мин.

При установке на радиаторы Ashura Shadow и TRUE Spirit 140 пары вентиляторов Noctua разница между этими кулерами существенно не меняется. И хотя с парой вентиляторов Ashura Shadow выигрывает у самого себя 1-2 градуса Цельсия в пике нагрузки, Thermalright удерживает лидерство во всех трёх скоростных режимах работы вентиляторов. Отметим, что если бы Ashura Shadow изначально поставлялся с двумя вентиляторами, а не с одним, как сейчас, этого бы всё равно не хватило, чтобы превзойти эффективность TRUE Spirit 140. Надо сказать, что прежде и обычная версия Scythe Ashura уступала данному кулеру Thermalright.

Внесём полученные результаты в сводную таблицу* и на диаграмму, где все протестированные нами системы охлаждения представлены в их штатных комплектациях при разгоне процессора до 4,4 ГГц и напряжении 1,245~1,250 В.

* — Пиковая температура самого горячего ядра процессора отражена на диаграмме с учётом дельты от комнатной температуры и для всех систем охлаждения приведена к 25 градусам Цельсия.

Как видно по таблице и диаграмме, эффективность нового Scythe Ashura Shadow при максимальной скорости вентилятора равна эффективности обычного Ashura, а уровень шума чуть ниже из-за меньшей верхней границы скорости вентилятора (в обоих случаях укладывается в заявленную в спецификациях погрешность). В тихом режиме при 800 об/мин Ashura Shadow на один градус Цельсия менее эффективен, чем Ashura, но на фоне других кулеров этого класса выглядит уверенно, опередив такие модели, как Thermalright HR-02 Macho Black с двумя вентиляторами или Scythe Mugen 4.

При проверке CPU на максимальный разгон Scythe Ashura Shadow в штатном режиме с одним вентилятором обеспечил шестиядерному процессору стабильность при частоте 4600 МГц, напряжении 1,305 В и пиковой температуре наиболее горячего ядра 84 градуса Цельсия.

(Scythe Ashura Shadow 1330 об/мин)

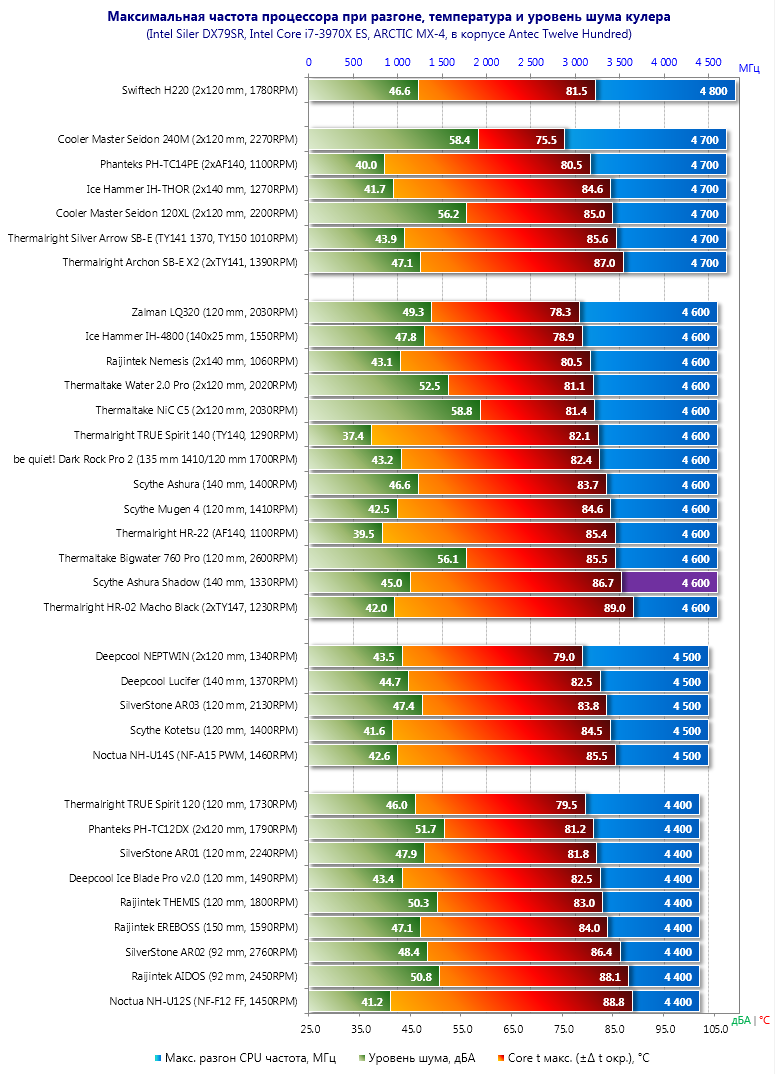

Заносим этот результат ещё в одну сводную таблицу и на диаграмму.

Ashura Shadow показал такой же результат разгона, как и простой не никелированный Ashura, но уступил по максимальной температуре процессора 3 градуса Цельсия. Кроме того, отметим, что если на 4,4 ГГц Ashura Shadow выигрывал у Scythe Mugen 4, то при 4,6 ГГц уже немного уступает ему, хотя обе системы охлаждения остановились на одинаковой частоте процессора при его проверке на максимальный разгон.

Добавим, что с двумя альтернативными вентиляторами Noctua NF-A15 PWM на 1240 об/мин при таком же разгоне новинка «сбрасывает» со своего результата ещё 1 градус Цельсия в пике нагрузки. Однако в точно такой же конфигурации Thermalright TRUE Spirit 140 оказывается эффективнее на 8 градусов Цельсия.

Уровень шума

Уровень шума участников нашего сегодняшнего тестирования был измерен во всём диапазоне работы их вентиляторов по изложенной в соответствующем разделе статьи методике и представлен на графике.

Scythe Ashura Shadow стал наиболее шумным кулером среди участников нашего сегодняшнего тестирования. К сожалению, новинка немного уступила даже самой себе с парой Noctua NF-A15 PWM. Впрочем, если оснащать Ashura двумя вентиляторами Noctua, то его стоимость возрастёт более чем вдвое. Если говорить о комфортной с точки зрения уровня шума скорости вентилятора Scythe Ashura Shadow, то по субъективной оценке она находится у границы 950 об/мин, а тихим кулер можно назвать при скорости вентилятора 800 об/мин. И Scythe Kotetsu, и, в особенности, Thermalright TRUE Spirit 140 работают тише Ashura Shadow. Вместе с тем заметим, что у нашего экземпляра вентилятора GlideStream 140 PWM, установленного на Ashura Shadow, мы не выявили треска, биений крыльчатки или «паразитных» электрических призвуков в двигателе во всём диапазоне работы. Очень достойная для своей стоимости модель.

#Заключение

Прямо сказать, с продемонстрированной сегодня эффективностью, уровнем шума и стоимостью Scythe Ashura Shadow будет непросто конкурировать на рынке. Мы отнюдь не имеем в виду, что новинка получилась недостаточно производительной или шумной, нет — её результаты находятся на уровне выше среднего, просто сегодня рынок процессорных систем охлаждения перенасыщен, и конкуренция, в особенности в среднем ценовом сегменте, крайне жёсткая. Самое главное, нужно понимать, что выпуском Ashura Shadow компания Scythe и не ставила себе такой задачи, ведь для этого есть обычная «народная» модель Ashura. А вот её «теневая» версия является отличным вариантом для поклонников продукции японской марки, редким экземпляром, способным украсить каждый системный блок. И с этой задачей Ashura Shadow всецело справляется.

Кроме того, кулер в полной мере универсален, имеет надёжное и простое в установке крепление, может быть дооснащён дополнительным вентилятором, а также превосходно подходит для систем, в которых установлены модули оперативной памяти с высокими радиаторами. В общем, на наш взгляд, как юбилейный кулер Ashura Shadow удался на все 146%, а интересен он вам или нет, решайте самостоятельно.
