ASRock Fatal1ty X99M Killer: не только для игр

⇡#Введение

В самом начале жизненного пути новые платформы для энтузиастов обычно имеют высокий порог вхождения, а в случае процессоров Haswell-E этот порог, пожалуй, особенно высок. Ситуация усугубляется тем, что оперативная память DDR4, только-только введенная в эксплуатацию, еще не получила достаточного распространения, и потому стоит неоправданно дорого. Кроме того, материнские платы «первой волны», которые должны показать всю удаль производителей, имеют чрезмерное количество функций, которые могут быть никогда не востребованы, но весьма радикальным образом сказываются на конечной стоимости основы основ. А еще этот стремительно слабеющий рубль, не позволяющий рассчитывать на скорое снижение цен…

Многие могут задвинуть мечту в дальний угол и ждать у моря погоды, но у нас есть более интересный вариант. Прибывшая к нам на тестирование ASRock Fatal1ty X99M Killer, хотя и относится к игровой серии, во многом являет образец прекрасной «рафинированной» материнской платы. В ней практически нет ничего лишнего, но в то же время она умеет все необходимое и построена с использованием очень качественной элементной базы. Заинтересовались? Милости просим в обзор: это не отнимет у вас много времени, но несколько расширит кругозор.

⇡#Спецификации материнской платы ASRock Fatal1ty X99M Killer

⇡#Упаковка и комплектация

Коробка платы своим оформлением недвусмысленно указывает на целевую аудиторию. Игровые решения — не место для излишней скромности, поэтому упоминания самых важных пунктов агитпрограммы оказались на лицевой стороне упаковки.

Тыльная поверхность значительно более подробно описывает назначение прилагаемых бонусов и поддерживаемых технологий. Дизайнерам пришлось прибегнуть к очень маленькому размеру шрифта, но это невысокая цена за информативность.

Помимо собственно материнской платы, в коробке оказался следующий набор аксессуаров:

• многоязычная инструкция;
• краткий иллюстрированный курс по работе с UEFI BIOS;
• брошюра с основами настройки облачных сервисов;
• DVD-диск с драйверами и утилитами;
• мостик SLI;
• заглушка I/O-панели;
• два кабеля SATA;
• винтик для фиксации накопителя M.2;
• карточка с премиум-ключом сервиса XSplit на три месяца;
• фирменная наклейка.

Казалось бы, налицо очевидный дисбаланс между возможностями платы и комплектом поставки, но с этого начинается понимание того, что в ASRock делают ставку на соотношение цены и качества. Сэкономив на том, что может пролежать в коробке до второго пришествия, производитель получает возможность улучшить элементную базу, использовать сразу два громких бренда (Fatal1ty, Killer) и при этом остаться в привлекательной ценовой категории. Правда, с заглушкой панели интерфейсов все же перестарались — выглядит совсем уж копеечно.

Внешний облик гостьи ожидаемо интересен: беспроигрышное сочетание красного и черного с первых минут знакомства настраивает на нужный лад, а глянец печатной платы не выглядит неуместным. Напротив, блестящая поверхность очень идет этой малышке. Внушительные радиаторы подсистемы питания процессора вселяют уверенность в том, что ASRock Fatal1ty X99M Killer легко сможет перешагнуть за штатные режимы работы, — для игрового ПК производительность лишней никогда не будет.

При взгляде сзади обнаруживается интересная деталь — к третьему слоту PCIe x16 подведены лишь четыре физические линии. Как выяснилось немного позже, он подвластен чипсету, а не процессору. Это очень разумное для мира microATX решение позволяет несколько упростить разводку PCB, сохранив бюджет для чего-то более важного.

Слоты для DDR4 расположились по обеим сторонам от процессорного разъема так, как это подобает старшей высокопроизводительной платформе от Intel, с тем лишь отличием, что количество планко-мест сократилось вдвое. В связи с этим отпала необходимость в цветовой маркировке: установив от двух до четырех модулей памяти, можно получить двух-, трех- или четырехканальные режимы работы. Узкие защелки разместились лишь на одной из сторон слотов, что обеспечивает беспрепятственные установку и извлечение планок и при наличии видеокарты в верхнем слоте PCIe x16. Материнская плата может принять до 64 Гбайт ОЗУ, причем, в отличие от платформы LGA1150, память может быть и регистровой (RDIMM), а при использовании процессоров Xeon — даже с поддержкой ECC. Допустимый диапазон частот простирается от 1066 до 2133 МГц. Все, что оказывается за верхней границей, значится с пометкой O.C. Как и на многих других платах ASRock, для минимизации влияния процессов окисления и увеличения качества электрических соединений контакты слотов для установки памяти покрыты 15-мкм слоем золота.

Процессорный разъем, оба слота для видеокарт и даже колодка дополнительного питания PCI Express также подверглись данной модификации.

Неподалеку от основной колодки питания платы можно увидеть индикатор POST-кодов. Такое информативное подспорье точно не окажется лишним, даже если вы не увлекаетесь оверклокингом.

Обычно рядом с ним оказываются кнопки, но в этот раз они переехали на нижний край платы, освободив место для гребенки Trusted Platform Module. Третья полезная при разгоне кнопочка, Clear CMOS, и вовсе перебралась на заднюю панель интерфейсов — очень удобно.

Из четырех возможных при форм-факторе microATX слотов расширения ASRock разместила на плате три. Все они физически представляют собой полноразмерные PCIe x16, но лишь два из них имеют прямую связь с процессором, и, как следствие, только они поддерживают третью версию этого интерфейса. Нижний слот может похвастать лишь режимом x4 Gen2, зато эта характеристика постоянна: на плате попросту нет дополнительных контроллеров, которые могли бы вступить с ним в борьбу за пропускную способность. Покровительствует ему, как уже упоминалось, чипсет Intel X99 лично.

Вместе с поддержкой DDR4 новая платформа LGA2011-v3 привнесла еще одно интересное новшество — младший процессор в линейке теперь имеет шесть ядер, но количество поддерживаемых линий PCI Express при этом сократилось до 28. Это не может не накладывать ограничений при построении графических связок, поэтому при использовании процессора Core i7-5820K второй слот PCIe начнет использовать лишь восемь линий вместо шестнадцати. Для «полноценных» Core i7-5930K и Core i7-5960X Extreme Edition все останется в норме.

Как нетрудно посчитать, даже на младшем процессоре при одновременной работе двух видеоадаптеров остаются незадействованными четыре линии PCIe. Разъем Ultra M.2, впервые встретившийся нам на ASRock Z97 Extreme6, на этой материнской плате чувствует себя более уверенно. Фантастические 32 Гбит/с, доступные этому интерфейсу, все еще не могут быть задействованы по максимуму (накопителей нет), но ведь и система подобного уровня берется не на один год. Ценой нескольких сквозных отверстий в текстолите удалось добиться совместимости с форм-факторами 2230, 2242, 2260, 2280 и 22110. Стоит упомянуть, что, помимо четырех линий PCI Express третьего поколения, в разъеме присутствуют общие с портом S_SATA3_2 выводы SATA 3.

Несмотря на ограниченную площадь печатной платы, производитель решил вывести в свет десять из десяти поддерживаемых чипсетом SATA-портов. Все они обеспечивают «горячее» подключение, NCQ, AHCI, а также совместимы с упомянутой выше фирменной технологией ASRock HDD Saver. Шесть портов (SATA3_0-SATA3_5) способны объединяться в RAID-массивы уровней 0/1/5/10 и обладают расширенной функциональностью благодаря поддержке Intel Rapid Storage. Немного пожурить плату можно лишь за отсутствие интерфейса SATA Express.

Рядом с SATA-портами поместили разъем HDD Saver. При помощи входящего в комплект кабеля предполагается запитать от него до двух накопителей, чтобы потом программно (из интерфейса F-Stream или назначенным сочетанием клавиш) выключать их. Маркетинговый отдел ASRock подсказывает, что благодаря вышеупомянутой возможности вы не только сэкономите электричество и продлите жизнь накопителям, но и сможете спрятать некую информацию от посторонних глаз. На последнее делается особый акцент, потому что процесс включения дисков можно защитить паролем.

Весь USB-парк тоже оказался во власти чипсета: по четыре порта второй и третьей версий выведены на заднюю панель. Один из USB 2.0, предназначенный для подключения мыши, поддерживает изменение частоты опроса в диапазоне 125-1000 Гц. Кроме того, приняты дополнительные меры по защите портов от электростатических разрядов — спасибо технологии ASRock Full Spike Protection. Она же обеспечивает невосприимчивость сетевых интерфейсов к всплескам напряжений (в результате удара молнии, например) и должна спасти плату при сбое блока питания.

Как это и положено развлекательному решению, плата получила качественный аудиотракт Purity Sound 2.

Скрытый от внешнего мира металлическим экраном и отрезанный дорожкой свободного текстолита аудиокодек Realtek ALC1150 подключили сразу к двум операционным усилителям N5532 производства Texas Instruments.

Один из них расположен рядом с игольчатым выходом AAFP, то есть отвечает за мини-джек на корпусе компьютера. Не стоит забывать и о роли качественных конденсаторов — в аудиочасти установлены небезызвестные Fine Gold от Nichicon.

Со вторым ОУ ситуация интереснее: используется дифференциальный стереовыход кодека, обеспечивающий соотношение сигнал/шум на уровне 115 дБ. Сказанное, разумеется, справедливо при использовании режима 24/192. Услышите ли вы разницу? — вопрос скорее психологический, чем технический.

Плата имеет два независимых сетевых интерфейса. Первый из них представлен широко известным сетевым процессором Killer E2200 от Qualcomm Atheros. Его значение трудно переоценить: без слова Killer материнская плата стала бы называться вдвое менее агрессивно. Инженерам настолько нравится этот чип, что в очередной раз ему организовали электромагнитную защиту ничуть не хуже, чем у ALC1150. Здесь следует упомянуть аппаратную приоритизацию трафика и непревзойденную производительность данного решения, но вы и так об этом все знаете. Второй сетевой интерфейс представлен чуть менее известным, но гораздо более распространенным чипом — Intel i218-V. Парадокс, но на печатной плате его найти не удалось: не делит ли он металлический саркофаг со своим сетевым напарником?

NCT6791D производства Nuvoton вновь является местным шерифом Super I/O. На его кремниевые плечи ложатся контроль многочисленных напряжений, управление вентиляторами и поддержание жизнедеятельности неувядающего комбинированного разъема PS/2.

Еще один отголосок прошлого — гребенка COM-порта. Его наличием мы обязаны микросхеме GD75232 от Texas Instruments.

Микросхем BIOS на плате оказалось целых две. Их кроватки поместили аккурат над верхним слотом PCI Express, переключатель оказался здесь же, так что выбор активной микросхемы нельзя назвать удобным. По сравнению с платами этой же серии под LGA1150 объем микросхем вырос вдвое, до 128 Мбит, однако в данный момент это никак не сказалось на функциональности.

Нижняя часть материнской платы, как обычно, оставлена для внутренних выводов интерфейсов. Перечислим их слева направо:

• аудиоразъем корпуса;
• коннектор для связи с платой Thunderbolt;
• гребенка COM;
• две колодки USB 2.0;
• гребенка для подключения спикера;
• перемычка Clear CMOS;
• гребенка для подключения кнопок/индикаторов корпуса;
• гребенка для подключения (дополнительного?) индикатора питания.

Среди этого многообразия видов слегка затерялись колодка дополнительного питания PCI Express (4-pin Molex), один из разъемов для подключения корпусного вентилятора, кнопки Reset и Power (при включении системы освещаются встроенными светодиодами). Зачем индикация питания (Power LED) доступна сразу на двух отдельных выводах — остается только догадываться. Заканчивают список набортных интерфейсов колодка USB 3.0 и игольчатые контакты TPM, расположившиеся с двух сторон от основного разъема питания. Вы уже видели их на фотографиях.

Задняя панель интерфейсов выглядит следующим образом:

• комбинированный PS/2 и два USB 2.0;
• кнопка Clear CMOS;
• два USB 2.0;
• eSATA (использование этого интерфейса отключит S_SATA3_3);
• два USB 3.0 и RJ-45 (i218-V);
• два USB 3.0 и RJ-45 (Killer E2200);
• S/P-DIF и пять миниджеков.

Крайний USB-порт, оказавшийся в одной упряжке с PS/2, как раз и есть тот самый Fatal1ty-порт с регулируемой частотой опроса. По мнению человека, чей ник стал частью названия платы, оптимальной станет величина 500 Гц.

⇡#Подсистема питания

Преобразователь питания процессора содержит 12 фаз, расположившихся в линию вдоль верхнего края материнской платы.

В данном случае производитель решил использовать шестифазный ШИМ-контроллер ISL6979 от Intersil.

Ему помогают вынесенные на обратную сторону печатной платы драйверы, предположительно являющие собой ISL6208 от того же поставщика.

Наконец, в силовой части применены какие-то исключительные Ultra Dual-N MOSFET. Опознать их не удалось, но в ASRock заявляют об очень низком значении Rds(on), что указывает на высокую эффективность преобразователя питания. Картина была бы незаконченной без дросселей с говорящим названием Premium 60A Power Chokes и качественных танталовых конденсаторов. Обращаем ваше внимание на то, что в цепи питания процессора «обычные» полимерные конденсаторы стоят только на входе.

С памятью дела обстоят значительно проще. В то время как многие платы предлагают независимое управление напряжением каналов A/B и C/D, ASRock Fatal1ty X99M Killer ограничивается лишь одной фазой на все слоты. Немного неожиданно было увидеть здесь ШИМ-контроллер RT8120B от Richtek, но командует парадом именно он. В качестве его подчиненных выступает пара NextFET CSD87588N от Texas Instruments. Словом, в этой части плата полностью повторила своего более простого родственника ASRock Fatal1ty Z97 Killer, от примененного контроллера до использования конденсаторов Nichicon 12K Platinum.

Для отвода тепла от преобразователя питания ЦП используется пара цельных радиаторов, соединенных теплопроводной трубкой. Общая масса получившейся конструкции составляет 230 граммов, а удерживается она шестью подпружиненными винтиками. Радиатор чипсета оказался значительно меньше как по размерам, так и по весу, составившему всего 46 граммов. Для контакта с охлаждаемыми компонентами в обоих случаях применены термопрокладки.

⇡#UEFI BIOS и F-Stream

Микропрограммы находятся на двух 128-мегабитных чипах Macronics 25L12873F. Все скриншоты были сняты в последней доступной на момент тестирования версии 1.60 от 4 сентября 2014 года. Настройки предварительно были сброшены на значения по умолчанию. В некоторых местах для наглядности выбрано что-то иное.

Сразу оговоримся, что материнские платы ASRock, основанные на чипсете X99, поддерживают технологию Full HD UEFI. Тем не менее скриншоты будут приведены в разрешении 1024x768 пикселей, так как используемая нами видеокарта несколько устарела для подобных новшеств, а собственного видеоядра в процессорах под LGA2011-v3, в отличие от их LGA1150-родственников, не содержится.

При первом входе мы волей-неволей попадаем на экран Main. Не перемещая курсора, отсюда легко можно попасть в My Favorite — для этого достаточно нажать Enter.

Избранное, доступное из любой части BIOS благодаря выделенной кнопке в правом верхнем углу, позволяет создать собственный набор опций. Добавление и удаление элементов осуществляется при выборе любого пункта меню нажатием клавиши F5 или кликом по звездочке, которую можно заметить под вкладкой Boot. Изменять порядок пунктов нельзя — в этом аспекте интерфейс отстал от реализации такового у конкурирующих производителей.

Раздел OC Tweaker претерпел значительные изменения: вместо одного длинного списка основные настройки разделились на четыре категории. Вне групп остались лишь пять профилей разгона и меню Load Optimized CPU OC Settings, предназначенное для быстрого, «в пару кликов», разгона процессора.

Нельзя не упомянуть о том, что импорт и экспорт пользовательских профилей в данной версии микропрограммы отсутствовали, а сами профили сохраняли лишь частоты и множители, игнорируя все напряжения, кроме DRAM Voltage. При загрузке из ячейки они устанавливались в значение Auto, что, очевидно, является недоработкой. Надеемся, что в следующей версии прошивки столь необходимые оверклокерам изменения будут внесены.

Подраздел CPU Configuration включает управление частотой (множитель, BCLK, Strap), технологиями ее динамического изменения, а также ограничениями мощности и температуры.

Следующим по порядку оказывается DRAM Configuration, растянувшийся на несколько экранов. Благодарить за столь протяженное исполнение стоит огромный список таймингов и субтаймингов, доступных для ручной корректировки.

Список доступных частот простирается от 800 до 2666 МГц. Обратившись ко второму меню (DRAM Frequency OC Preset), можно расширить диапазон до 3500 МГц, однако материнская плата будет вынуждена переключить соотношение BCLK/PCIE (a.k.a Strap). Дальнейшее наращивание частоты потребует вмешательства пользователя.

Очень удобным в деле оказывается подменю DRAM Tweaker: здесь можно быстро отметить интересующие вас строки, после чего эти значения будут присвоены соответствующим параметрам памяти.

За работу Load XMP Settings хочется одновременно и похвалить, и поругать. С одной стороны, плата грамотно переключает Strap, позволяя установить требуемый скоростной режим памяти с минимальным влиянием на остальные компоненты системы. Значение Target Speed при этом может ввести в заблуждение (например, при выборе профиля памяти 2800 МГц указывается частота ЦП 4200 МГц: 127,4x33), однако после применения настроек и перезагрузки оставленный в положении Auto CPU Ratio вернет частоту процессора в привычные рамки, поменяв свое значение на меньшее.

Гораздо более опасным оказывается второй найденный баг — материнская плата меняет напряжения профилей местами. Первому достаются избыточные 1,35 вольта, второму — 1,2 В. Остальные параметры при этом устанавливаются корректно.

FIVR и Voltage Configuration соответственно позволяют управлять напряжениями внутреннего преобразователя питания процессора и собственного VRM материнской платы. Вспомнив о том, что вот уже пару лет материнские платы выдают лишь два номинала напряжения (DRAM Voltage и CPU Input Voltage), приходишь к выводу, что разделение не только искусственное, но и неверное. Помимо этого, весьма неудобно, что для напряжений ядра и кеша ЦП не отображаются их текущие значения (для получения этой информации приходится обращаться к разделу H/W Monitor). Второй раздел в этом плане удобнее — все перед глазами. Причины подобного неравенства совершенно не ясны.

Нештатная возможность указать Vcore Additional Voltage Offset одновременно с Vcore Voltage Override теоретически повышает максимальное напряжение на ядрах ЦП до 2,5 вольт. Проверить, так ли это на самом деле, мы не решились. Закрыв глаза на этот «баг» (или «фичу»?), приведем доступные для изменения напряжения в виде таблицы.

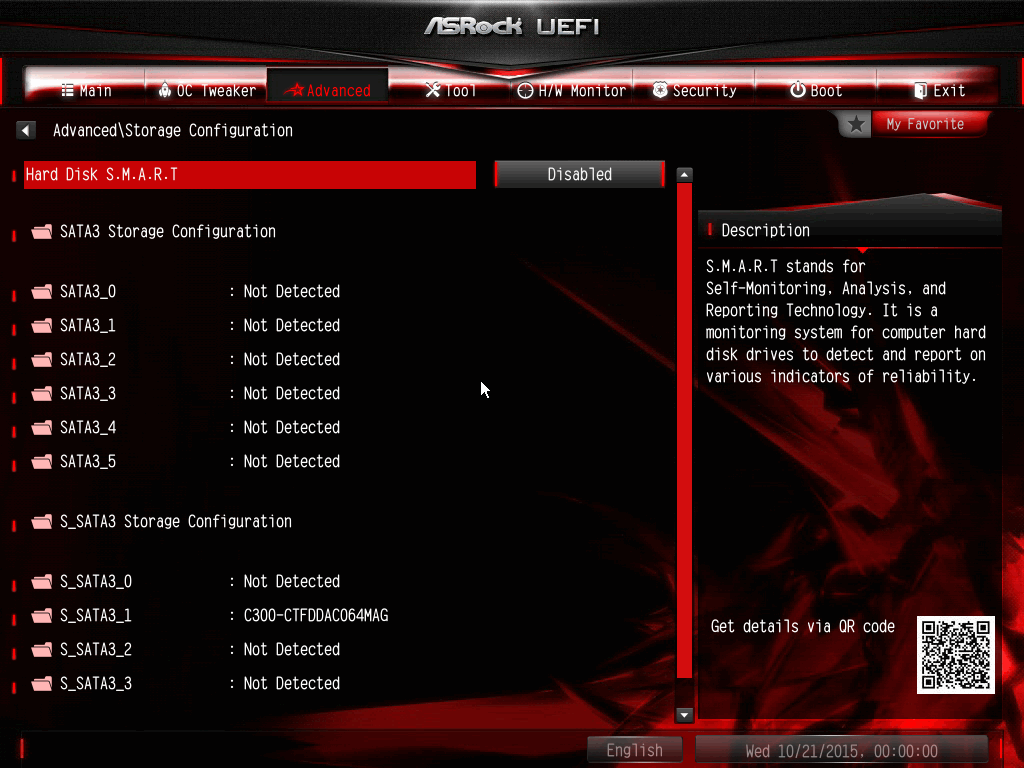

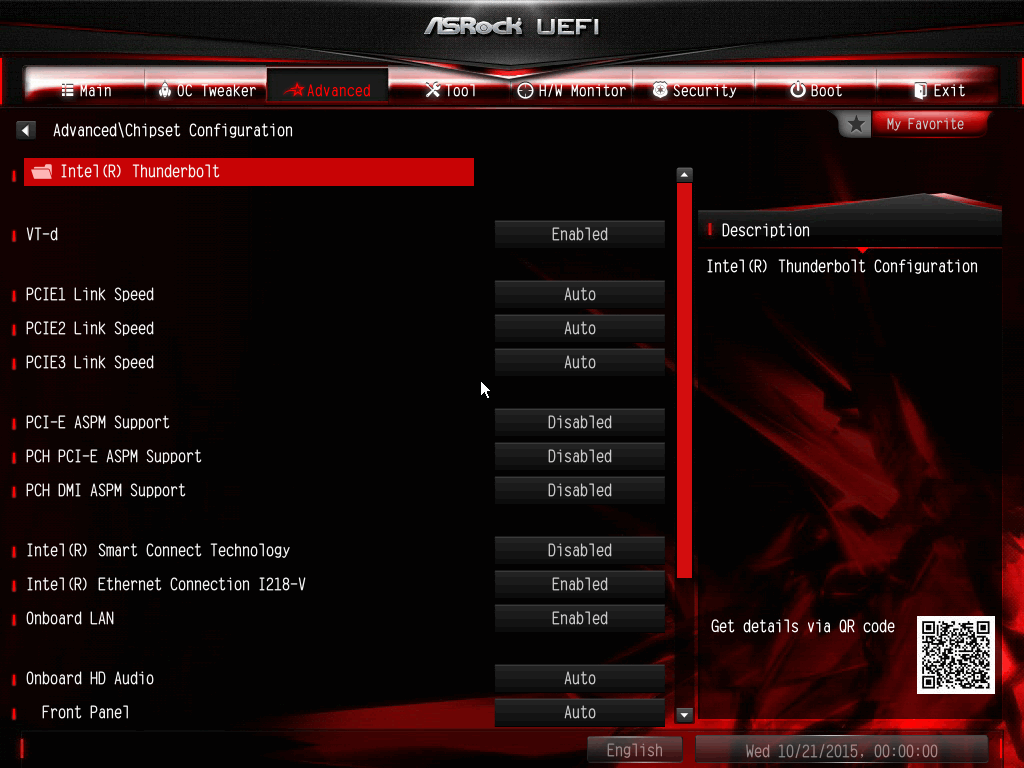

Раздел Advanced приютил двух беженцев из Main: Active Page on Entry и Full HD UEFI, а в остальном совершенно никаких изменений не претерпел.

Ознакомиться с его содержимым вы сможете по приведенным скриншотам.

Раздел Tool обладает традиционно широкой для ASRock функциональностью, которая была в достаточной мере рассмотрена нами в обзорах плат Z97 Extreme6 и Fatal1ty Z97 Killer. Незнакомым с данными материалами читателям будет вдвойне интересно посмотреть на Full HD-версию UEFI.

Высокая четкость, конечно, хороша, но здесь мы ограничимся менее презентабельными скриншотами версии 1024x768.

В разделе H/W Monitor можно посмотреть на текущее состояние системы и настроить работу вентиляторов. Если ни один из профилей не подойдет, можно создать собственный. Не нашлось переключателя режимов управления(DC/PWM), так что некоторые вентиляторы при подключении к четырехконтактным колодкам останутся неподконтрольными.

Раздел Security предназначен для ограничения доступа к UEFI, в нем же можно включить Secure boot.

Раздел Boot может оказаться интереснее, чем кажется на первый взгляд. Здесь можно настроить приоритеты дисков и съемных накопителей, включить технологию Fast Boot и загрузку по сети, увеличить время ожидания нажатия на Delete/F2 для доступа к UEFI и включить столь милый сердцу писк, рапортующий об успешном прохождении POST.

Оверклокеров больше заинтересует функция Boot Failure Guard, помогающая преодолевать последствия неудачного разгона. Работает она очень хорошо, но при попытке загрузиться в запредельно неприличном режиме материнской плате может потребоваться ваша помощь. Достаточно быстро нажать Reset нужное (по умолчанию — три) количество раз, и плата даст вам шанс внести более близкие к реальности значения. Особенно это выручает при поиске максимальной BCLK.

Последний экран в особом представлении не нуждается. Тем более что в большинстве случаев вы его не увидите — нажать F10 гораздо быстрее.

Забывчивым пользователям или новичкам может пригодиться раздел Help, вызываемый нажатием привычной клавиши F1.

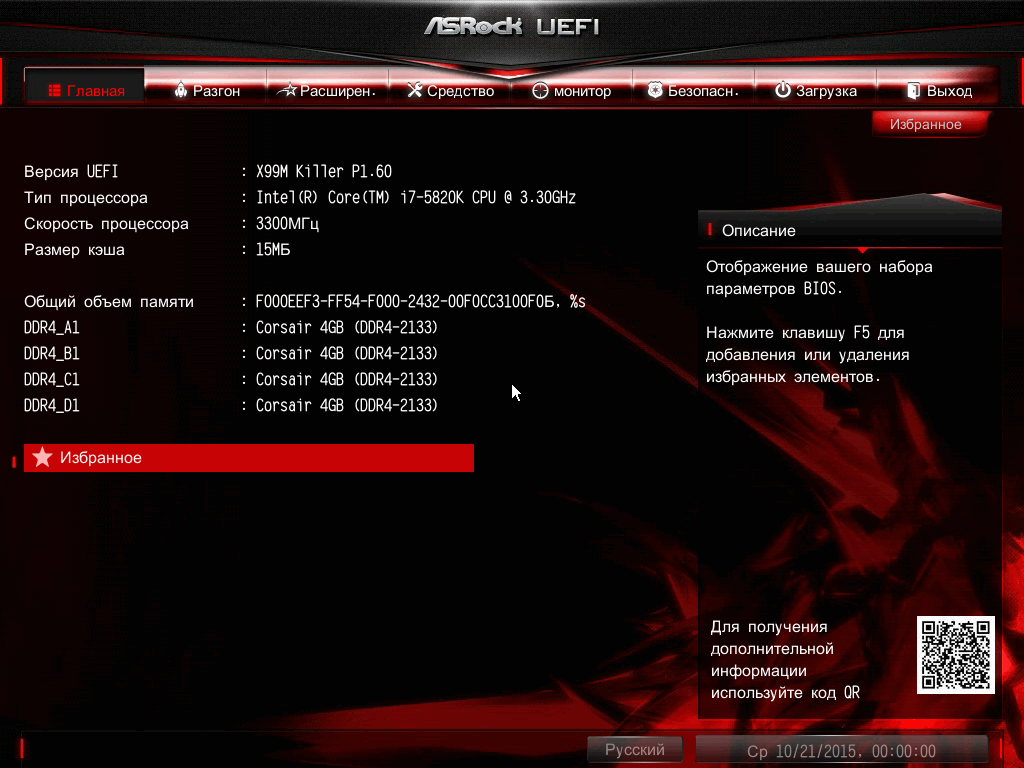

Довольно сносный русский язык, несмотря на погрешности перевода, в состоянии донести до пользователя всю необходимую информацию.

Используемая только в серии Fatal1ty Killer утилита F-Stream предоставляет примерно те же возможности, что A-Tuning. Разница кроется лишь в наличии нескольких функций сугубо игровой направленности. На скриншотах представлена последняя на момент тестирования версия — 2.0.185.

Основной экран предлагает выбор режима работы ПК.

Кликнув по кнопке Advanced, можно получить доступ к тем же профилям повышения производительности, которые доступны в BIOS. Автоматический разгон, в свою очередь, представлен только в среде операционной системы. Мы расскажем о результатах их работы в разделе «Разгон и стабильность». Примечательно, что увеличению частоты подвергается только процессор, в то время как на LGA1150 присутствуют комплексные программы «ЦП+ОЗУ». Делаем вывод, что специалисты ASRock пока не придумали эффективного алгоритма взаимодействия с памятью DDR4.

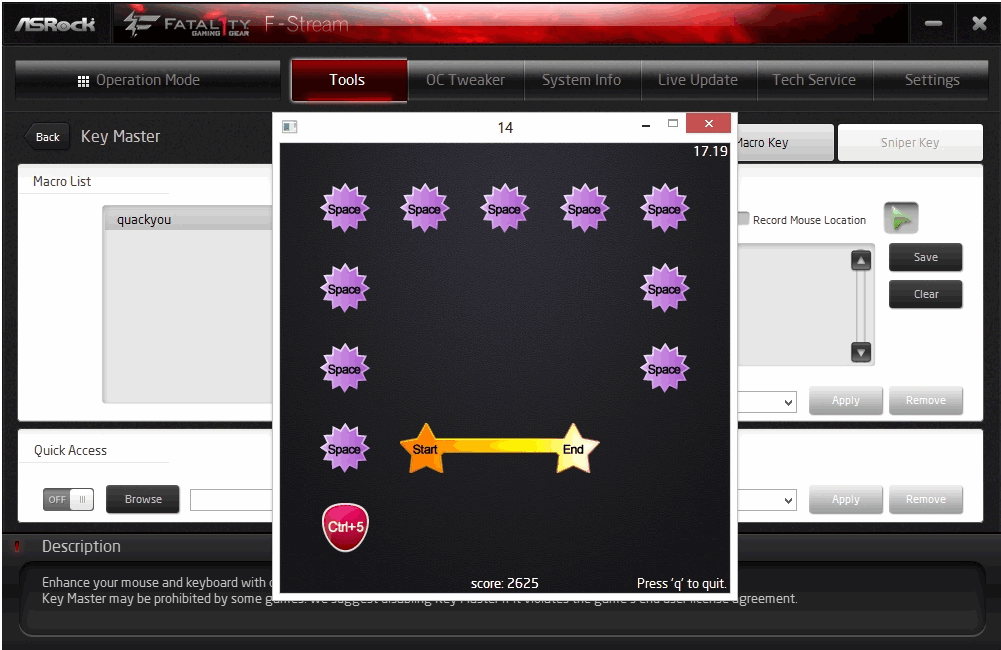

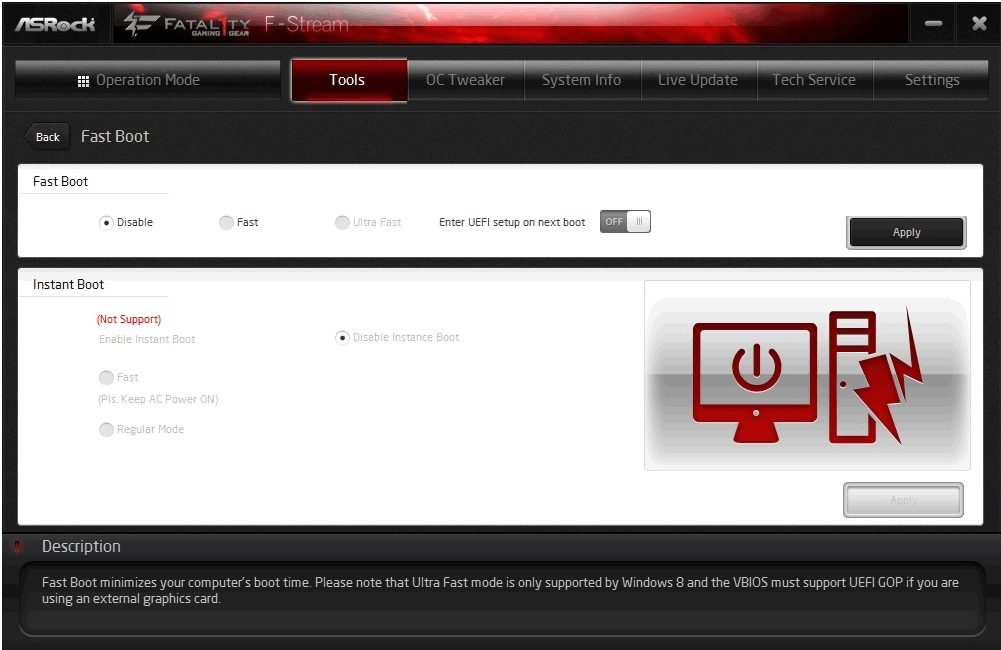

Раздел Tools, как следует из его описания, содержит различные инструменты и утилиты. Большая часть интуитивно понятна, к тому же все разделы имеют поясняющий комментарий в нижней части окна, поэтому мы просто разместим здесь скриншоты. Недостающую информацию вы всегда сможете посмотреть в наших предыдущих обзорах материнских плат ASRock: Fatal1ty Z97 Killer и Z97 Extreme6.

Раздел OC Tweaker позволяет без перезагрузок изменять множитель ЦП, базовую частоту и напряжения, помогая выжать последние мегагерцы для валидации или просто для стопроцентного соответствия сценарию работы.

Обращение к сохраненным в BIOS профилям потребует перезагрузки. Предлагается возможность поделиться профилем или сохранить его на будущее.

Раздел System Info ожидаемо показывает сводные данные по системе.

Форма для связи со службой поддержки всегда под рукой. Если операционная система не загружается, то аналог этой формы можно найти в BIOS.

Live Update освободит вас от необходимости самостоятельно искать обновленные драйверы, утилиты и новые версии прошивки.

Напоследок мы оставили самый лаконичный раздел F-Stream: здесь можно только посмотреть версию утилиты и включить ее автозапуск.

⇡#Разгон и стабильность

Разгон системы можно осуществлять из UEFI BIOS и из операционной системы при помощи фирменной утилиты F-Stream. Поиск максимальной BCLK производился с пониженными множителями процессора и памяти при напряжениях Vcore и CPU Input Voltage 1,35 и 1,85 вольта соответственно. Несмотря на появление двух дополнительных ядер, условия теста остались теми же, что и для материнских плат на чипсете Z97 Express. Сразу акцентируем ваше внимание на том, что напряжение на ядре будет измеряться программно, так что не стоит воспринимать его как истинно верное.

Со стандартным значением BCLK/PCIE Ratio удалось добиться частоты шины 106,85 МГц.

Выбор Strap, равного 1,25, отодвинул границу работоспособности до 133,52 МГц BCLK. Как нетрудно заметить, это все те же неполные семь процентов прироста.

Активация соотношения 1,66 позволяла системе лишь пройти POST и уйти в циклическую перезагрузку. Иными словами, на данной версии прошивки BCLK свыше 133 МГц нам не покорилась.

Максимальной частотой при неизменном напряжении 1,35 вольта стали 4700 МГц. С множителем 48 система работала ровно столько, сколько требуется времени для отображения новой частоты в CPU-Z, далее следовала неминуемая перезагрузка.

Перейдем к разгону при помощи предопределенных профилей.

Начнем с самого доступного варианта повышения производительности — XMP-профилей. Вы могли увидеть поддерживаемые модулями Corsair Vengeance LPX 16GB DDR4-2800 режимы на скриншотах из UEFI BIOS, но на всякий случай приведем и показания утилиты CPU-Z.

Как упоминалось ранее, при выборе первого профиля материнская плата предпринимает очень грамотные шаги:

• отношение BCLK/PCIE Ratio устанавливается на отметке 1,25;
• BCLK приводится к величине 127,4 МГц;
• немного повышается напряжение Vcore;
• выбирается подходящий множитель памяти;
• устанавливаются все необходимые тайминги;
• множитель процессора понижается до 26.

Единственной проблемой видится то, что напряжение берется из профиля DDR4-3000. Это несложно заметить и скорректировать руками, но хотелось бы, чтобы XMP-профили работали так, как этого от них ожидаешь. Второй профиль, напротив, получал не требуемые 1,35 вольта, а 1,2. Установка правильного напряжения все же не позволила использовать преимущества более высокой частоты — система не каждый раз добиралась даже до этапа загрузки Windows.

Следующим логичным шагом становится проверка полностью автоматического разгона силами утилиты F-Stream. Алгоритм работы прост до безобразия: текущий множитель ЦП повышается на единицу, производится краткое (приблизительно десять секунд) нагрузочное тестирование, в случае успеха первый пункт повторяется. В ходе работы утилита, судя по всему, использует временные файлы. После одного из повышений частоты компьютер завис и перезагрузился, а утилита сделала один шаг назад.

Изначально выставив Vcore 1,2 вольта, F-Stream не стала превышать эту безопасную, с ее точки зрения, величину и остановилась на результате 4200 МГц, который вы можете видеть на скриншоте. На самом деле десяти секунд искусственной, пусть и значительной нагрузки на ядра процессора мало. В обычных сценариях использования это может и не обнаружиться, а вот при контрольной проверке с помощью LinX 0.6.4 через некоторое время система беспомощно перезагрузилась.

Профилей на плате оказалось на один меньше, чем на Z97-аналоге. По-видимому, инженеры решили, что 4800 МГц для шести или восьми ядер процессоров Haswell-E все-таки многовато. Таким образом, в нашем распоряжении оказываются четыре предустановки, увеличивающие множитель ЦП до 40, 42, 44 и 46 соответственно.

Первым на очереди оказывается профиль Turbo 4.0GHz. При его активации частота автоматически приводится к 4000 МГц, а Vcore выставляется на уровне 1,2 В. Этот щадящий пресет можно рекомендовать новичкам: 20% прироста производительности без каких-либо последствий дорогого стоят. Разумеется, сказанное справедливо, если кулер справится с возросшей тепловой нагрузкой.

Turbo 4.2GHz оказывается еще интереснее: Vcore составляет красивые 1,234 вольта, а частота процессора (по сравнению с номинальным режимом работы) возрастает почти на 30%. Под нагрузкой напряжение опускается до 1,225 вольта, однако программному мониторингу доверять нельзя. Мы почти уверены, что iVR процессора оставил напряжение на прежнем уровне.

Оставшиеся два профиля интересны лишь для общего развития: даже если бы выбранных платой напряжений хватило для стабильной работы процессора, наш GlacialTech Igloo H58 PWM, скорее всего, не справился бы с такой тепловой нагрузкой.

От количественных характеристик перейдем к качественным: ASRock Fatal1ty X99M Killer, как и предыдущим испытуемым, не удалось избежать стресс-тестирования. Дополнительная пара ядер заставила нас немного опустить частоту и слегка поднять напряжение. Теперь LinX 0.6.4 занимается расчетами на 4200 МГц (33x127,4) при 1,225 В — этот же режим будет использоваться нами при тестировании производительности. На вход iVR подавалось 1,7 вольта.

Результаты измерений при простое и нагрузке представлены в таблице ниже. Значения, оказавшиеся в строках Hard, получены инструментально (мультиметром), показания Soft брались из утилиты HWiNFO64. Значения, указанные через дефис, — диапазоны медленных колебаний софта. Еще раз напомним, что из-за отсутствия точек для замеров напряжений мы можем проверить лишь напряжения CPU Input Voltage и DRAM Voltage.

По умолчанию материнская плата активирует самый слабый режим — Level 5. Лучше не полениться и изменить его на любой другой. Для повседневной эксплуатации оптимальным считаем четвертый уровень: и в простое, и в нагрузке реальное напряжение на входе iVR процессора ближе всего к установленному в BIOS. В полностью автоматическом режиме (столбец Full Auto) материнская плата установила напряжение Vcore на 1,151 вольта, поэтому через весьма непродолжительное время компьютер перезагрузился.

Однофазный преобразователь питания оперативной памяти из-за весьма простого ШИМ-контроллера (Richtek RT8120B) настроек не имеет. При заданных в BIOS 1,2 вольта мультиметр показал величины 1,21 в простое и 1,2 в нагрузке. Четыре емких модуля сумели устроить едва заметную просадку питающего напряжения.

В заключение хочется вкратце рассказать о температурном режиме при нагрузочном тестировании. Поток воздуха от процессорного кулера был отрезан при помощи листа бумаги, но лишь частично, потому что полное отсутствие воздушных потоков без нарушения естественной конвекции обеспечить невозможно. Основной теплообменник VRM (контактирующий с силовой частью) разогрелся до 52 градусов Цельсия. Присоединенный к нему теплопроводной трубкой вспомогательный радиатор ограничился величиной 47 °C, а температура системы охлаждения чипсета и вовсе не превысила сорокаградусной отметки.

⇡#Тестирование производительности

Частота шины по умолчанию равна 99,94 МГц. Для тестирования материнских плат в равных условиях множитель процессора был принудительно ограничен на значении 33. При частоте ЦП 3300 МГц оперативная память функционировала в режиме 2666 МГц / 14-14-14-28 1T — это самый быстрый режим, доступный без переключения Strap или увеличения опорной частоты. Во второй группе тестов BCLK была увеличена до 127,4 МГц, чтобы использовать номинальный режим работы оперативной памяти (2800 МГц / 16-18-18-36 2T), соответственно, частота процессора поднялась до 4200 МГц. Тестирование происходило после установки фирменного ПО (F-Stream, Killer Network Manager), ввиду чего на итоговую производительность могут оказывать влияние и программные недоработки.

Оборудование, использованное во время тестов, представлено в таблице ниже.

Результаты синтетических тестов

Тесты прикладного ПО

Бенчмарки

Игровые тесты

⇡#Версии и настройки программ, использованных во время тестов (если не указано на графике):

• AIDA64 — v4.7.3200.
• Fritz Chess Benchmark — v4.3.
• Far Cry 2 — v0.1.0.1, Ranch Small, 1024x768, Default.
• World in Conflict — v1.0, 1024x768, Medium.
• Resident Evil 5 Demo — v1.0.0.29, 1024x768, DX10.
• X3 Demo, v2.5.0.0 — Default.
• «S.T.A.L.K.E.R.: Зов Припяти» — v1.6.02, 1024x768, Medium, DX10 (полное динамическое освещение).

Обращаем ваше внимание на то, что версии тестов AIDA64 и Fritz Chess Benchmark обновились.

⇡#Выводы

И снова ASRock приятно удивила. В плате Fatal1ty X99M Killer есть ровно то, что необходимо для входа на территорию высокой производительности: поддержка самых быстрых процессоров под LGA2011-v3, двух PCIe x16, 64 гигабайт оперативной памяти и десяти накопителей. При этом все, что так здорово накручивает цену, благоразумно оставили старшим моделям линейки. В итоге имеем очень сбалансированную плату, которая легко сможет прослужить вам до выхода платформы-преемницы.

Не лишним будет напомнить о наличии двух сетевых контроллеров, один из которых тот самый Killer E2200 от Qualcomm Atheros, классной аудиоподсистемы Purity Sound 2 и экстремально быстрого Ultra M.2. В качестве ложки дегтя упомянем некоторые проблемы с микропрограммой, которые ничуть не умаляют достоинств материнской платы.

Достоинства:

• отличный преобразователь питания ЦП;
• наличие Ultra M.2 (пропускная способность до 32 Гбит/с);
• использование пары быстрых сетевых контроллеров: Killer E2200 и i218-V;
• качественная звуковая подсистема Purity Sound 2;
• кнопка Clear CMOS на задней панели интерфейсов;
• набортные кнопки Power и Reset;
• индикатор POST-кодов;
• безупречная работа Boot Fail Guard при переразгоне;
• UEFI BIOS в высоком разрешении;
• доступная для X99-решения цена.

Недостатки:

• неработоспособность профиля XMP 3000 МГц и соотношения BCLK/PCIe 1,66;
• множество мелких недоработок в BIOS;
• отсутствие интерфейса SATA Express;
• всего четыре разъема для вентиляторов;
• нет индикации подключенного питания.
