На фоне новых сообщений о перегреве и расплавлении кабелей и коннекторов питания 12V-2×6 у видеокарт GeForce RTX 50-й серии, а также в отсутствие каких-либо официальных комментариев со стороны Nvidia, ситуацию в свои руки решили взять сторонние производители кабелей питания. Компании Ezdiy-fab и CableMod выпустили специальные адаптеры 12V-2×6, оснащённые пассивными системами охлаждения.

Источник изображения: CableMod

Компания Ezdiy-fab выпустила адаптеры питания 12V-2×6 с разъёмом, повёрнутым на 90 и 180 градусов, в которых применила медные печатные платы с удельным содержанием меди в две унции на квадратный фут (2 oz copper PCB). Производитель отмечает, что у других переходников питания используются стандартная толщина медных печатных плат (1 oz copper PCB) и они менее надёжны.

Источник изображения здесь и ниже: Ezdiy-fab

В решениях Ezdiy-fab также используются термопрокладки и алюминиевый радиатор, выполняющий роль корпуса коннектора. По словам компании, увеличение объёма меди в коннекторе питания способствует снижению электрического сопротивления, а термопрокладка и радиатор обеспечивают дополнительное охлаждение. CableMod использует аналогичную конструкцию адаптеров, но дополнительно применяет медную фольгу.

Как пишет портал Tom’s Hardware, эти решения показывают, насколько предрасположены новые 12+4-контактные кабели питания 12V-2×6 к перегреву. Анализ рынка показывает, что практически все подобные кабели и переходники питания от сторонних производителей в той или иной мере оснащены системой охлаждения. В то же время стандартные 8-контактные коннекторы PCIe хоть и могут сталкиваться с аналогичными проблемами, но в целом не требуют дополнительного охлаждения, поскольку не подвержены такому перегреву.

Изначально проблема перегрева затрагивала только оригинальные коннекторы 12VHPWR. Перед выходом видеокарт GeForce RTX 50-й серии Nvidia заявляла, что заменила 12VHPWR на новый стандарт 12V-2×6 и не ожидает проблем у новых GPU. Однако пользователи продолжают сталкиваться с плавящимися разъёмами и кабелями питания. Некоторые предполагают, что из-за своих характеристик и конструктивных особенностей стандарт 12V-2×6 изначально был обречён на провал. Другие считают, что причина проблемы может заключаться в неравномерном распределении тока по жилам кабелей 12V-2×6 и отсутствии шунтирующих резисторов на видеокартах RTX 40-й и 50-й серий.

Недавно в Сети появилось сообщение о расплавлении коннектора питания на видеокарте GeForce RTX 5090 FE, хотя до этого Nvidia заявляла, что не ожидает повторения проблемы, которая ранее преследовала видеокарты RTX 4090. Но, судя по всему, проблема плавящихся разъёмов затронула не только RTX 5090 — от неё не застрахованы и владельцы RTX 5080.

Источник изображений: Ambitious_ladder1320 / Reddit

Один из пользователей форума Reddit сообщил об инциденте с его видеокартой GeForce RTX 5080 от Asus. По его словам, во время обычного использования видеокарты он обратил внимание, что световой индикатор, сигнализирующий о неправильно подключённом кабеле питания, горит красным. Владелец утверждает, что подключил кабель питания GPU корректно. Чтобы устранить проблему, он выключил компьютер, а затем снова переподключил коннектор кабеля питания к разъёму видеокарты.

После перезагрузки компьютера пользователь обнаружил, что разрешение монитора и частота обновления снизились, а видеокарта перешла в режим работы PCIe 3.0 x16. После этого он снова выключил компьютер, перепроверил все кабели питания и обнаружил, что коннектор кабеля питания видеокарты со стороны блока питания немного расплавился. К счастью, разъём питания на самой видеокарте видимых повреждений не получил.

Примечательно, что владелец карты использует в своём ПК блок питания Asus ROG Loki мощностью 1000 Вт. Аналогичная модель, но мощностью 1200 Вт, фигурировала в другом случае расплавления разъёма питания у RTX 5090. Казалось бы, проблема может заключаться в самом блоке питания. Однако некоторые считают, что её причиной может быть конструкция кабелей питания 12VHPWR и 12V-2x6, поскольку они подвержены значительному перегреву. Если это действительно так и проблема кроется в самом кабеле питания, Nvidia необходимо полностью пересмотреть его конструкцию.

Напомним, что энергопотребление RTX 5080 значительно ниже, чем у RTX 5090 и даже RTX 4090. Тем не менее проблема плавящихся кабелей питания и разъёмов присутствует даже у неё.

На данный момент нет убедительных доказательств того, что в случае с RTX 5080 виноват сам пользователь или что проблема заключается в кабеле питания. Для окончательных выводов требуется большая выборка и более тщательный анализ.

Добавим, что ситуацией заинтересовался популярный YouTube-блогер Стивен Бёрк (Stephen Burke) с канала Gamers Nexus. Он предложил владельцу RTX 5080 выкупить за полную стоимость видеокарту, блок питания и кабель питания для дальнейшего исследования комплектующих и попытки сдать их по гарантии производителю.

Один из пользователей форума Reddit поделился изображениями эталонной версии видеокарты GeForce RTX 5090 Founders Edition с расплавленным коннектором питания. Владелец карты сразу уточнил, что использовал для подключения GPU не родной кабель питания от блока питания или официальный адаптер, входящий в комплект поставки самой видеокарты.

Источник изображения: ivan6953 / Reddit

По словам пользователя, для подключения видеокарты он использовал кабель питания компании Moddiy, соответствующий спецификациям стандартов питания ATX 3.0 и PCIe 5.0, а также сертифицированный на передачу до 600 Вт мощности на видеокарту. Сам производитель кабеля утверждает, что это кабель обновлённого стандарта 12V-2×6, который пришёл на замену обратно совместимому 12VHPWR.

Владелец GeForce RTX 5090 Founders Edition сообщил, что почувствовал запах гари из системного блока при игре в Battlefield 5. По его словам, в ходе игровой сессии энергопотребление видеокарты составляло порядка 500–520 Вт. Он сразу же выключил компьютер, однако ущерб к этому моменту уже был нанесён. При этом не только для разъёма питания видеокарты, но и для разъёма блока питания. Последний стал выглядеть так:

Разъём питания 12V-2×6 на блоке питания Asus ROG Loki. Источник изображения: ivan6953 / Reddit

Владелец GeForce RTX 5090 Founders Edition утверждает, что коннекторы на обоих концах провода питания были полностью вставлены. А при подключении кабеля к разъёму видеокарты он убедился в наличии щелчка, который указывает на правильное подключение коннектора к разъёму. Он добавил, что тот же самый кабель питания он ранее использовал с эталонной версией GeForce RTX 4090 Founders Edition.

Источник изображения: ivan6953 / Reddit

Есть несколько возможных объяснений данному инциденту. Например, сторонний кабель питания не полностью соответствует заявленным его производителем спецификациям, либо владелец карты не до конца вставил коннектор в разъём питания видеокарты (и БП), несмотря на его заявления.

Источник изображения: ivan6953 / Reddit

Как пишет VideoCardz, хотя доступность GeForce RTX 5090 в продаже в настоящий момент сильно ограничена, сообщений о расплавленных коннекторах питания у официальных переходников, поставляющихся с этими картами, не было. Эталонная версия GeForce RTX 5090 поставляется с обновлённым адаптером питания 12V-2×6. Он физически длиннее и более гибкий, чем тот, что официально поставлялся с картами предыдущей серии. Кроме того, сам разъём питания у эталонной GeForce RTX 5090 расположен под углом, что призвано снизить давление на кабель, например, при установке видеокарты в тесный компьютерный корпус.

Со ссылкой на сайт El Chapuas Informatico портал VideoCardz также сообщает о ещё одном случае повреждения разъёма питания. Правда, здесь оказался повреждённым разъём (и коннектор провода) только со стороны блока питания. К счастью, разъём питания у самой видеокарты не пострадал. Владелец карты и БП признаёт, что инцидент мог быть вызван неправильным подключением и износом коннектора.

Сгоревший разъём БП при тестировании GeForce RTX 5090. Источник изображения: El Chapuas Informatico / Toro Tocho

Это уже третий известный случай выгорания разъёмов питания, связанный с видеокартами серии GeForce RTX 50. Однако ни один из них не связан с использованием родных переходников питания, поставляющихся Nvidia с этими ускорителями.

Китайский офис компании Asus более ответственно, по сравнению с американским, подошёл к решению вопроса с повреждением видеокарт её материнскими платами, оснащёнными специальным механизмом демонтажа PCIe Q-Release Slim.

Источник изображения: VideoCardz

Ранее в ряде СМИ появилась информация о том, что материнские компании Asus с механизмом демонтажа PCIe Q-Release Slim у основного разъёма PCIe x16 зажёвывают интерфейс видеокарт. После этого американский офис производителя выступил с заявлением, в котором отметил, что не увидел в этой проблеме ничего страшного. Компания посоветовала пользователям следовать официальным инструкциям по извлечению видеокарт. В случае возникновения дополнительных вопросов она призвала обращаться в её техническую поддержку.

Китайский офис компании серьёзнее подошёл к решению вопроса. По данным Asus China, в разработке находится новая версия механизма PCIe Q-Release Slim, которая будет лишена этого недостатка. Китайский офис готов покрыть расходы по замене материнских плат на новые с обновлённым механизмом демонтажа. Для тех, кто не хочет разбирать свои ПК для замены материнской платы, компания готова предоставить компенсацию в виде скидочной карты на 200 юаней ($28) на будущие покупки в магазине JD.com.

Если в рамках эксплуатации механизма PCIe Q-Release Slim оказался повреждён разъём самой видеокарты, то компания также поможет с ее гарантийным обслуживанием. Китайский офис Asus уточняет, что этот аспект распространяется на видеокарты Asus и MSI, независимо от того, идёт ли речь о повреждении электрических контактов или общем износе печатной платы. Между тем, карты Gigabyte и Colorful могут потребовать более сложного процесса гарантийного обслуживания. Для уточнения всех вопросов следует обратиться в техническую поддержку Asus.

Компания также предоставила список всех материнских плат (таблица выше), оснащённых механизмом демонтажа PCIe Q-Release Slim. Судя по всему, именно они получат обновлённый механизм в будущем и подпадают под программу бесплатной замены.

Asus также в очередной раз опубликовала инструкцию о том, как правильно вытаскивать видеокарту из слота PCIe x16, оснащённого механизмом PCIe Q-Release Slim.

Asus выступила с официальным заявлением после появления в Сети сообщений о том, что новый механизм демонтажа видеокарт PCIe Slot Q-Release Slim в её материнских платах на чипсетах Intel и AMD 800-й серии зажёвывает и повреждает коннектор PCIe x16 видеокарт. Компания советует пользователям следовать официальным инструкциям по извлечению видеокарт и утверждает, что механизм не повреждает карты, если их не снимать и не устанавливать слишком часто.

Источник изображений: Asus

Формулировка Asus подразумевает, что компания знает о том, что в некоторых случаях разъем PCIe может быть поцарапан: «В ходе внутреннего тестирования и оценки крайне небольшого числа известных случаев мы не обнаружили никаких повреждений материнской платы или видеокарты, которые могли бы повлиять на функциональность и/или производительность. Однако важно подчеркнуть, что любой тип карты расширения PCIe будет иметь признаки использования и следы износа после 60 непрерывных вставок и извлечений».

Asus оснащает механизмом извлечения видеокарт PCIe Slot Q-Release Slim свои премиальные модели материнских плат на логике AMD 800-й и Intel 800-й серии. Это обновлённая версия механизма, которая позволяет извлекать видеокарту из слота PCIe x16 без нажатия кнопки (как было у прошлой версии) или защёлки на самом слоте PCIe x16 (обычный слот на всех прочих материнских платах). Механизм PCIe Slot Q-Release Slim автоматически освобождает видеокарту, если её потянуть из слота, взяв за верхний левый край. Звучит просто, но как показывает практика, механизм всё-таки может повреждать интерфейс видеокарты. Судя по опубликованным изображениям, эти повреждения не влияют на контакты PCIe видеокарты, поэтому не должны влиять на её функциональность или производительность.

Источник изображения: X / Uniko's Hardware

Однако значительные потёртости печатной платы могут создать дополнительные сложности для пользователей. Особенно если карту по какой-либо причине придётся сдавать по гарантии. У сотрудников сервис-центра будет повод для отказа в гарантийном обслуживании — на видеокарте будут наблюдаться механические повреждения. Asus в таких случаях советует обращаться в её техподдержку.

Компания утверждает, что если пользователи будут следовать её рекомендациям по извлечению видеокарт, то разъёмы последних не будут повреждаться. И всё же Asus подчёркивает, что признаки использования и износа разъёма, как правило, появляются после десятков циклов вставок и извлечений в любом случае.

Как и другие коннекторы в составе материнских плат, слоты PCIe рассчитаны на определённое количество таких циклов вставки и извлечения. Хотя точное количество операций, после которых начинаются проявляться признаки износа разъёма, зависит от того или иного производителя, типичный отраслевой стандарт для разъёмов PCIe x4/x8/16 составляет около 50 циклов соединения и рассоединения для стандартных и более высокопрочных слотов.

Некоторые обозреватели столкнулись с проблемой со слотами PCIe x16 на новых материнских платах Asus на чипсетах Intel и AMD 800-й серии. Эти разъёмы оснащены специальным механизмом PCIe Slot Q-Release Slim для простого демонтажа больших видеокарт. Как сообщается, этот механизм повреждает саму видеокарту.

Источник изображения: VideoCardz

Механизм для удобного извлечения видеокарт и раньше присутствовал на платах Asus. Некоторые модели на чипсетах AMD 600-й и Intel 700-й серий оснащены механизмом с кнопкой, которая расположена в правой части материнской платы, рядом с радиатором чипсета. При нажатии кнопка натягивает тросик, который отводит защёлку слота PCIe x16 и высвобождает видеокарту из разъёма.

Однако в последнем поколении материнских плат Asus на чипсетах Intel и AMD 800-й серии этот механизм был изменён. В нём теперь не используется кнопка, а механизм натяжения встроен непосредственно в сам разъём. Защёлка слота PCIe не освободит видеокарту, если её пытаться вытащить из слота за центральную или правую часть. Однако карта легко вынимается, если её потянуть с левой стороны (со стороны задней панели разъёмов материнской платы), как показано на видео ниже.

Механизм призван упростить демонтаж массивных видеокарт. Но на практике оказалось, что он может повреждать интерфейс PCIe x16 самой видеокарты. Один из пользователей даже провёл тест, в котором устанавливал и извлекал карту из слота 60 раз. В результате с коннектором видеокарты произошло следующее:

Источник изображения: Uniko’s Hardware

На проблему обратил внимание пользователь HXL, поделившийся жалобами владельцев подобных материнских плат, оставленных на китайских форумах. Одну из веток с такими жалобами посетил глава китайского отдела Asus Тони Ю (Tony Yu). По его словам, «проблема будет решена». По данным пользователя Uniko’s Hardware, проблема может затрагивать не все материнские платы Asus, оснащённые новым механизмом извлечения видеокарт.

Интерфейс видеокарты GeForce RTX 5090 FE был повреждён на плате Asus ROG Strix X870E-E Gaming. Источник изображения: X / Andreas Sсhilling

Повреждённый интерфейс видеокарты Radeon RX 7900 XTX. Предположительно тот же виновник. Источник изображения: X / HLX

Похоже, на данный момент простого решения обнаруженной проблемы нет. Конечно, пользователи могут использовать для установки другой слот PCIe x16 материнской платы, но в таком случае придётся пожертвовать поддержкой стандарта PCIe 5.0, который используется видеокартами GeForce RTX 50-й серии.

Коннекторы и переходники питания видеокарт GeForce RTX 4090 продолжают плавиться. Проблема никуда не ушла, даже спустя год после выпуска данных видеокарт. Компания Nvidia в конце концов обновила коннекторы питания с оригинальных 12VHPWR на новые 12V-2×6, однако проблема с их повреждением под нагрузкой снова привлекла внимание, когда компания CableMod выпустила кастомные адаптеры питания на их основе.

Источник изображений: YouTube / NorthridgeFix

В конечном итоге CableMod отозвала из продажи угловые адаптеры питания и предложила возместить их стоимость покупателям. Кроме того, компания взяла на себя обязательства возместить ущерб, причинённый видеокартам. Он, согласно анализу, составил порядка $74 тыс. Ещё до официального отзыва переходников питания CableMod сталкивалась со случаями их плавления. Производители перекладывали вину друг на друга и в итоге обвинили во всём поставщиков кабелей питания и адаптеров. Поддерживать подобный продукт стало невозможно.

По мнению NorthridgeFix, занимающейся ремонтом видеокарт, CableMod на самом деле сделала хороший продукт. Однако он был построен на изначально плохой основе: новом стандарте 12VHPWR, который также называют 12+4-контактным или 16-контактным разъёмом. Сейчас Nvidia поставляет все свои видеокарты GeForce RTX 40-й серии с новым коннектором 12V-2×6. Он имеет более короткие сигнальные контакты, которые предотвращают подачу дополнительного питания на GPU, если коннектор не до конца вставлен в разъём. Но даже несмотря на это, сервисный центр продолжает получать повреждённые в результате расплавления коннекторов питания видеокарты GeForce RTX 40-й серии. По информации NorthridgeFix, за прошлый месяц они поменяли порядка 200 подобных сгоревших коннекторов. В подтверждении своих слов сотрудник компании показал целую коробку сгоревших и в последствии заменённых разъёмов. Правда, в опубликованном NorthridgeFix видео не уточняется, какие именно это коннекторы — старого или нового образца.

Два новых варианта 12+4-контактного коннектора питания

Nvidia и партнёры рекомендуют использовать вместе с видеокартами GeForce RTX 40-й серии только родные переходники, входящие в комплект поставки самих видеокарт, либо родные кабели питания, входящие в комплекты поставок блоков питания. Любые сторонние адаптеры и коннекторы питания несут риск перегрева и расплавления, особенно, когда коннектор неправильно подключён к разъёму. Владельцы видеокарт GeForce RTX 40-й серии и особенно RTX 4090, которые в некоторых случаях могут потреблять 600 Вт под нагрузкой, должны более внимательно следить за состоянием коннекторов питания на своих графических ускорителях.

На видео, опубликованном NorthridgeFix, также демонстрируется процесс демонтажа повреждённого коннектора питания и замена на новый. Хотелось бы верить, что Nvidia более внимательно отнесётся к проблеме плавления разъёмов при разработке своих видеокарт GeForce RTX нового поколения. Те же AMD и Intel ранее заявили, что не планируют использовать в своих будущих видеокартах коннекторы питания 12VHPWR и 12V-6X2 из-за их ненадёжности.

На обзор в редакцию сайта Igor's Lab поступила видеокарта NVIDIA GeForce RTX 4080 Super стороннего производителя, укомплектованная адаптером питания с дефектным разъёмом 12V2x6. Проблема, возможно, не носит массового характера, но владельцам видеокарт рекомендуется проявлять внимание к этому аспекту — кабель или адаптер должны подключаться с явным щелчком.

Журналисты Igor's Lab изучили проблему и установили, что в спецификации PCI-SIG не указаны точные размеры разъёма 12V2x6, что даёт производителям излишнюю свободу. Возможно, из-за этого адаптер питания, поставлявшийся в комплекте с видеокартой входил без характерного щелчка — по той же причине он относительно легко выходил из разъёма, поскольку фиксировался в нём недостаточно надёжно. Чтобы подтвердить гипотезу о браке, автор обзора позаимствовал адаптер, который шёл с видеокартой GeForce RTX 4080 Founders Edition производства самой NVIDIA, и было точно известно, что он работал.

Бракованный компонент попробовали подключать к другим видеокартам GeForce RTX 40-й серии, и щелчка авторы добились примерно через 15–20 попыток. Впоследствии удалось разобраться, что было не так с этим экземпляром — покрытие на контактах. Обычно на контакты из чистой электролитической меди наносится слой никеля толщиной 2 мкм, а поверх него ещё и слой олова в 1,5 мкм. В данном случае никелевое покрытие оказалось намного толще, что не позволяло разъёму должным образом зафиксироваться.

Это достаточно серьёзная проблема, которая могла привести к печальному исходу, если бы оставалась незамеченной в течение длительного времени. Любой кабель или адаптер, подключаемый к видеокарте с 12+4-контактным разъёмом, должен входить до характерного щелчка, означающего, что он зафиксировался на месте. Если щелчка нет, велика вероятность, что кабель или адаптер необходимо заменить.

Новый разъём питания 12V-2×6 для видеокарт продемонстрировал эффективность и безопасность в передаче более 600 Вт мощности, даже при неполноценном контакте. Об этом рассказали видеоблогеры с YouTube-канала HardwareBusters, побывавшие не предприятии компании Linewell, которая производит обновлённые коннекторы питания для таких брендов как ASUS.

Источник изображений: YouTube / HardwareBusters

Блогеры рассказали, что Linewell во время их визита проводила продолжительный тест нового коннектора 12V-2×6, длившийся более 50 минут. В ходе этого теста температура коннектора не превысила показатель 46,5 градусов Цельсия. При этом в рамках одного из этапов теста кабель с новым коннектором питания был намеренно вставлен в разъём неправильно, то есть не до конца. В таких условиях и несмотря на высокий показатель силы тока, составивший 55 А, новый коннектор смог без проблем продолжительно передавать более 640 Вт на внешнее тестовое устройство. Тепловизионное наблюдение за коннектором показало, что его температура в среднем составляла 41 градус Цельсия, что значительно ниже точки расплавления.

Тест кабеля с неполностью вставленным коннектором 12V-2×6. Источник изображения: YouTube / HardwareBusters

Важно учесть, что задача нового коннектора 12V-2×6 заключается как раз в том, чтобы исключить такие ситуации неправильного подключения, которые были продемонстрированы в рамках теста. Новые более короткие сигнальные контактны нового разъёма, отвечающие за согласование передачи более высокого энергопотребления между блоком питания и видеокартой, в идеале должны ограничивать подачу мощности в случае их ненадёжного подключения. Однако целью этого теста было продемонстрировать, что новые контакты питания более эффективно справляются со своей задачей по сравнению с пока ещё актуальным разъёмом 12VHPWR, а также менее подвержены чрезмерному нагреву.

Кабель с новым коннектором также проверили на изгиб в разные стороны. В этом случае отклонений в температурных показателях коннектора также не было обнаружено. На данный момент неизвестно, будут ли производители блоков питания пересматривать свои требования, касающиеся допустимого уровня изгиба кабеля, подключенного в разъём питания видеокарты с учётом результатов подобных тестов.

Как пишет портал Tom’s Hardware, компания NVIDIA уже поставляет эталонные версии видеокарт GeForce RTX 4090 и RTX 4070 с новым разъёмом питания 12V-2×6.

Организация PCI-SIG ещё окончательно не приняла новый стандарт разъёма питания PCIe 12V-2x6, который должен заменить коннектор 12VHPWR. Несмотря на это, компания FSP на недавнем мероприятии в Южной Корее представила первые блоки питания, оснащённые разъёмом 12V-2x6, сообщает Quasarzone. Производитель также сообщил дополнительную информацию о новом коннекторе.

Источник изображения: Quasarzone

Компания FSP выпустит три блока питания с новым коннектором 12V-2x6: флагманскую модель Hydro PTM X Pro ATX 3.0 12V-2x6, модель среднего уровня Hydro G Pro 1200W ATX 3.0 12V-2x6, а также компактный БП Dagger Pro ATX 3.0 12V-2x6 для компьютерных сборок формата Mini-ITX. Между разъёмом 12VHPWR и новым 12V-2x6 есть несколько очевидных визуальных отличий, таких как новая маркировка разъёма, увеличенная глубина гнезда контактов (с 4,2 мм до 4,45 мм), а также увеличенный размер вспомогательного гнезда для сигнальных контактов (с 1,6 × 9.3 мм до 1,70 × 9,4 мм).

Источник изображения: TechPowerUp

Источник изображения: FSP

У нового разъёма 12V-2x6 также уменьшена длина сигнальных контактов (с 4 до 2,5 мм). Это исключит неправильное подключение коннектора провода питания в гнездо, поскольку в противном случае блок питания не будет переходить в режим повышенной мощности, тем самым предотвращая потенциальный перегрев и оплавление коннектора питания видеокарты под нагрузкой.

Новый разъём питания GeForce RTX 4070 FE (слева) и старый у GeForce RTX 4080 FE (справа). Источник изображения: Igor’s LAB

При разработке нового разъёма питания PCIe перед PCI-SIG стояла задача избавиться от основного недостатка оригинального 12VHPWR — плохого контакта из-за недостаточного прижима коннектора к разъёму. Отмечается, что в новом 12V-2x6 эта проблема исправлена. Но вместе с этим другие спецификации коннектора также были изменены. По данным FSP, новый 12V-2x6 обладает следующими особенностями:

• номинальный ток не менее 9,2 A на контакт при всех 12 активных контактах и лимит предельной температуры в 30 градусов Цельсия выше окружающей среды при 12 В постоянного тока;
• среднеквадратичное значение тока не должно превышать 55 А в том или ином направлении;
• кабели питания и контакты должны соответствовать указанным ограничениям по току и нагреву;
• разъём должен выдерживать тяговое усилие не менее 45 Н.

Необходимо также обновление соответствующего программного обеспечения. По данным Quasarzone, FSP планирует выпустить в продажу модели БП с новым разъёмом питания 12V-2x6 в середине октября. Однако их стоимость пока неизвестна.

Интернет-детектив momomo_us опубликовал документацию и изображения, сообщающие детали о новом разъёме GC-HPWR/HPCE для передачи питания на видеокарту через материнскую плату. Этот разъём способен передавать на ускоритель до 600 Вт мощности, сравниваясь по эффективности с коннектором 12VHPWR, который используется актуальными моделями видеокарт NVIDIA GeForce.

Источник изображений: ASUS

Первоначально разъём GC-HPWR был продемонстрирован компанией ASUS на выставке Computex 2023. Там же был показан концепт видеокарты GeForce RTX 4070 без привычных разъёмов питания, но оснащённый соответствующим ножевым коннектором. В понимании ASUS такое решение позволяет избавиться от лишних кабелей и сделать внутренности системного блока более опрятными и эстетичными.

Примечательно, что GC-HPWR/HPCE не является совершенно новым разъёмом. Это скорее модифицированная версия стандарта, который активно применяется в серверных системах. Иными словами, опыт эксплуатации разъёма в серверной сфере позволяет предположить, что ориентированный на потребительские ПК коннектор HPCE (High Power Card Edge) может представлять собой более надёжное и безопасное решение, чем стандартный 12-вольтовый коннектор мощностью 600 Вт, который вызвал значительное количество жалоб в прошлом году из-за случаев выгорания и оплавления.

Сам разъём GC-HPWR/HPCE разделён на четыре группы контактов. Шестнадцать контактов выделены для передачи питания, а ещё двенадцать используются для передачи сигналов между материнской платой и графическим ускорителем, пишет Tom’s Hardware. Его размер сравним с обычным PCIe x1, и сам он будет находиться на одной линии со слотом PCIe x16. Такое расположение упрощает установку видеокарты. Ускоритель надёжно удерживают сразу два слота, что исключает необходимость в дополнительном запирающем механизме у GC-HPWR/HPCE, ведь PCIe x16 уже оснащён защёлкой.

ASUS GeForce RTX 4070 Megalodon с коннектором GC-HPWR. Источник изображения: ASUS

В документации к разъёму указано, что он способен передавать на видеокарту до 600 Вт. Однако лимит мощности может варьироваться в зависимости от решения производителя той или иной материнской платы. Пока для нового разъёма питания была представлена только одна модель видеокарты — GeForce RTX 4070, имеющая TDP около 200 Вт. С учётом растущих требований к питанию у современных видеокарт, возможности GC-HPWR можно рассматривать как задел на будущее.

На выставках Computex и Bilibili World 2023 компания ASUS подтвердила, что производство материнских плат и видеокарт с новыми разъёмами питания начнётся осенью этого года. Пока ASUS оказалась единственной стороной, которая продвигает новый коннектор. Подключатся ли к инициативе другие производители — вопрос, который остаётся открытым.

Компания NVIDIA начала оснащать эталонную версию своей флагманской видеокарты GeForce RTX 4090 обновлённым разъёмом питания 12V2х6, который защищён от оплавления. Информацией поделился один из пользователей форума Reddit, недавно купивший данный ускоритель в исполнении NVIDIA Founders Edition.

Источник изображений: Reddit / prackprackprack

Хотя NVIDIA официально пока не объявляла о каких-либо изменениях в 12+4-контактном разъёме питания своих видеокарт GeForce RTX 40-й серии, совсем недавно стало известно, что некоторые модели ускорителей поколения Ada Lovelace уже поставляются с новым коннектором.

Одним из ключевых отличий нового коннектора 12V2х6 от оригинального 12+4-контактного 12VHPWR являются более короткие сигнальные контакты, которые в новой версии сильнее утоплены в обойму. Предполагается, что изменения в дизайне предотвратят неполное подключение коннектора к разъёму питания — при неплотном контакте работать ничего не будет. Именно неплотный контакт коннектора 12VHPWR с гнездом питания видеокарты может приводить к расплавлению последнего под нагрузкой.

Ранее сообщалось, что новым коннектором 12V2х6 уже оснащаются некоторые версии моделей GeForce RTX 4070 и RTX 4070 Ti.

Недавно сообщалось, что PCI-SIG разрабатывает разъём питания 12V2х6 с защитой от расплавления на замену оригинальному 12VHPWR, который применяется в видеокартах GeForce RTX 40-й серии. Как выяснил портал Igor’sLAB, компания NVIDIA уже применяет новый разъём в эталонной GeForce RTX 4070 Founders Edition. Кроме того, новый коннектор начал встречаться в некоторых неэталонных вариантах данной модели видеокарты.

Источник изображений: Igor’sLAB

Для предотвращения неправильного подключения коннектора питания к разъёму питания видеокарт PCI-SIG и NVIDIA разработали улучшенную версию разъёма с более надёжным механизмом фиксации коннектора в гнезде питания. Известно, что у нового коннектора 12V2х6 по сравнению с оригинальным 12VHPWR сокращена длина четырёх сигнальных контактов, предназначенных для определения предельной мощности, которую можно передавать по кабелю питания. У новой версии они находятся глубже в обойме разъёма. Ток по кабелю будет подаваться только в том случае, если кабель питания плотно вставлен в гнездо.

Многие выпускающиеся версии видеокарты GeForce RTX 4070 оснащаются обычными 8-контактными разъёмами питания. Однако некоторые варианты ускорителя, в которых изначально применялся 12+4-контактный коннектор 12VHPWR, судя по всему, уже получили модифицированный разъём. К их числу относятся версия GeForce RTX 4070 в эталонном исполнении Founders Edition от NVIDIA, а также варианты MSI GeForce RTX 4070 Gaming. Кроме того, MSI также ранее представила новую серию блоков питания, которые оснащаются новым разъёмом 12V2х6.

«С самого релиза GeForce RTX 4070 FE компания NVIDIA уже использует модифицированный разъём 12VHPWR со значительно укороченными сигнальными контактами. Модель GeForce RTX 4080 Founders Edition по-прежнему оснащается оригинальным коннектором 12VHPWR спецификаций CEM 5.0, со смещением контактов всего на 0,45 мм вглубь разъёма. В свою очередь в GeForce RTX 4070 Founders Edition ещё с момента старта её продаж применяется модифицированный вариант со смещением контактов на 1,7 мм внутрь, аналогично новому коннектору 12V2х6», — сообщает Igor’sLAB.

Новый разъём питания GeForce RTX 4070 FE (слева) и старый на модели GeForce RTX 4080 FE (справа)

Возможно, это не полная реализация нового дизайна 12V2х6. Сама NVIDIA, а также MSI никогда не говорили о том, что в их версиях RTX 4070 применяются улучшенные коннекторы питания. Однако наглядное сравнение видеокарт показывает очевидные изменения в дизайне использующегося разъёма (на фото ниже).

Старый разъём питания 12VHPWR на видеокарте MSI RTX 4070 Gaming X Trio

Новый разъём питания MSI RTX 4070 Gaming X Trio

В младших моделях видеокарт GeForce RTX 40-й серии, то есть в GeForce RTX 4060 Ti и RTX 4060, никаких изменений не планируется, поскольку в них изначально используются обычные 8-контактные разъёмы питания. Таким образом, GeForce RTX 4070 является первой моделью видеокарты GeForce RTX 40-й серии, в которой применяется усовершенствованный разъём питания.

Организация PCI-SIG разрабатывает обновлённую версию разъёма питания для видеокарт с поддержкой передачи мощности до 600 Вт, сообщает портал Igor’sLAB. Новый коннектор будет совместим с некоторыми актуальными моделями БП, оснащающимися 12+4-контактным разъёмом 12VHPWR.

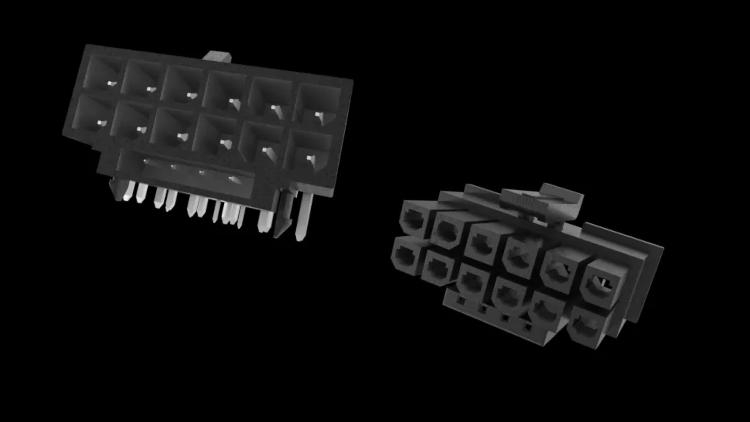

Источник изображений: Igor’sLAB

Как сообщается, разработка нового разъёма питания началась вскоре после того, как появились первые жалобы на плавящийся оригинальный 12+4-контактный коннектор 12VHPWR, который используется в видеокартах GeForce RTX 40-й серии. Впоследствии выяснилось, что источником проблемы является неправильное подключение коннектора к гнезду питания видеокарты или блока питания, что приводит к их перегреву и оплавлению. Исходя из этого ключевой задачей стала разработка новой версии разъёма питания с улучшенным механизмом фиксации в нём коннектора, чтобы минимизировать подобную вероятность.

По имеющимся данным, разработка нового разъёма ведётся уже в течение нескольких месяцев. Он получил название 12V2x6. Отмечается, что новый дизайн коннектора 12V2x6 является частью новых спецификаций стандарта PCIe Base 6. Кроме того, он является частью спецификаций CEM 5.1, предложенных организацией PCI-SIG для будущего стандарта питания ATX 3.1. Однако все характеристики нового коннектора окончательно ещё не утверждены.

Источник добавляет, что новая версия коннектора PCIe Base 6 будет совместима с некоторыми из актуальных вариантов 12VHPWR. Однако 12V2x6 будет иметь другие характеристики с учётом скорректированных показателей постоянной мощности, что может потребовать внесения изменений в прошивку блоков питания или видеокарт.

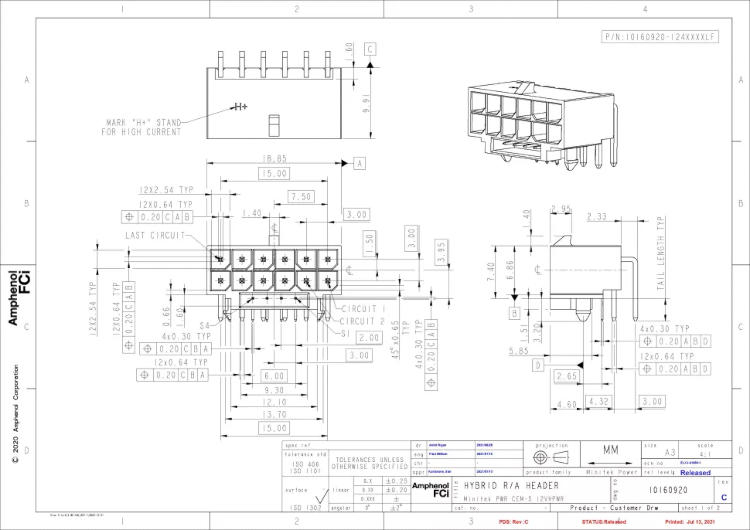

Актуальный 12VHPWR (H+) и новый 12V2x6 (H++). Источник изображений: Igor’sLAB

Изменений в основном наборе контактов в новом разъёме 12V2x6 относительно актуального 12VHPWR нет. Иными словами, теоретически существующие кабели 12VHPWR должны быть с ним совместимы. Оба разъёма оснащены 12 силовыми линиями и четырьмя сигнальными контактами. Последние, собственно, и претерпели наибольшие изменения. У нового разъёма 12V2x6 контакты сигнальных линий стали короче. Таким образом, они находится глубже в обойме разъёма. Работать всё будут только в том случае, если кабель питания плотно вставлен в гнездо.

Актуальный 12VHPWR (H+) и новый 12V2x6 (H++) в разрезе, вид сбоку. Источник изображений: Igor’sLAB

PCI-SIG сейчас оценивает два варианта дизайна кабельного коннектора. Окончательный выбор ещё не сделан. Тем не менее, проект находится уже на поздней стадии разработки, поэтому первые видеокарты с новым гнездом питания могут появиться уже в следующем году, возможно, в составе серии обновлённых видеокарт NVIDIA поколения Ada Lovelace.

Источник изображения: MSI

Примечательно, что продукты, оснащённые новым разъёмом питания 12V2x6, уже показывались на выставке Computex в прошлом месяце. Например, компания MSI представила новую серию блоков питания MAG GL с коннекторами нового стандарта, на что указывает отметка на самом БП.

На фоне растущего количества жалоб на плавящиеся 12+4-контактные разъёмы питания 12VHPWR у видеокарт GeForce RTX 40-й серии производитель кастомных кабелей питания Cablemod поделилась своими наблюдениями на этот счёт на форуме Reddit.

Источник изображения: Cablemod

Представитель компании сообщил, что с момента начала продаж кастомных кабелей питания с новым коннектором питания 12VHPWR в марте этого года компания реализовала «десятки тысяч» кабелей нового стандарта. Однако количество жалоб на обгоревшие коннекторы с того момента составило всего около 20. Иными словами, проблемы наблюдались у менее 1 % из общего количества реализованных кабелей питания. Примечательно, что несколько владельцев кабелей питания Cablemod в ветке комментариев этой темы сообщили о расплавившихся коннекторах, однако представители службы поддержки производителя уже занимаются этими вопросами.

По словам Cablemod, основной причиной неисправности кабеля питания 12VHPWR, по крайней мере в наблюдавшихся случаях, оказывалась неправильная установка коннектора 12VHPWR в гнездо питания видеокарты. К таким же выводам в ноябре 2022 года пришла компания NVIDIA, которая проводила собственное расследование. Как показывает практика, у пользователей могут возникать проблемы даже с, казалось бы, простой установкой кабеля питания. Владельцы видеокарт GeForce RTX 40-й в ветке форума жалуются, что новый коннектор 12VHPWR обладает совершенно неудобным дизайном. Его маленькие размеры затрудняют подключение, а запирающий механизм не всегда надёжно удерживает коннектор в гнезде.

Источник изображения: MSI

Ряд производителей видеокарт предложили свои способы решения проблемы с подключением коннектора 12VHPWR. Например, компания MSI предлагает использовать двухцветные коннекторы у кабелей питания. Идея состоит в том, что если пользователь при установке коннектора в разъём БП или видеокарты по-прежнему видит жёлтую часть коннектора, то значит, последний установлен неправильно. В этом случае необходимо глубже вставить коннектор питания до тех пор, пока не будет видна только его чёрная часть.

Источник изображения: ASUS

Компания ASUS представила концептуальную модель видеокарты, которая вообще не оснащена разъёмом питания 12VHPWR или привычными 8-контактными гнёздами. Вместо них производитель оснастил видеокарту дополнительным ножевым разъёмом питания, который устанавливается в специальный слот материнской платы. Последняя в свою очередь оснащается с обратной стороны этого слота двумя дополнительными восьмиконтактными гнёздами 12 В, через которые питание подаётся на ускоритель.

Компании Inno3D и Gigabyte не предлагают отказаться от разъёма 12VHPWR, но выпустили модели видеокарт, у которых этот разъём перенесён в более удобные места для подключения кабеля.

Источник изображения: MyDrivers

В большинстве случаев NVIDIA и её партнёры признают проблемы с разъёмом 12VHPWR гарантийными и заменяют повреждённые видеокарты. Cablemod тоже стоит за своих покупателей и в случае повреждения видеокарт покрывает расходы на их поставку в сервисные центры для ремонта или замены. Если случай признаётся поставщиком карты негарантийным, Cablemod берёт на себя обязанность возместить полную стоимость видеокарты покупателю.
