Leadtek WinFast A400 TDH (GeForce 6800) Leadtek WinFast A400 GT (GeForce 6800GT) / Видеокарты

Введение

Leadtek WinFast A400 TDH (GeForce 6800)
Чип GPU	GPU NV40 (0,13)
Память	128Mb DDR; 256Bit; Hynix 2.8 ns
Частоты:	325/350 MHz (700 MHz DDR)
Шина:	AGP 8x
Категория:	High - end
Цена:	$330
Leadtek WinFast A400GT TDH (GeForce 6800GT)
Чип GPU	GPU NV40 (0,13)
Память	256 MbGDDR3;256Bit; Samsung 2,0 ns
Частоты:	350/500 MHz (1000 MHz DDR)
Шина:	AGP 8x
Категория:	High - end
Цена:	$400

6800Ultra, 6800GT, 6800. Все эти карты построены фактически на одном графическом ядре - том самом знаменитом NV40. Не будем подробно описывать спецификации, уже давно выученные наизусть любым, кто хотя бы немного следит за развитием событий в IT-индустрии. Напомним только главные отличия 6800 non Ultra от своей "старшей сестры". 12 пиксельных конвееров против 16-ти у Ultra, DDR память против GDDR3, и, соответственно, сниженные относительно Ultra штатные частоты работы GPU и памяти.

Это все "физика", которая, как уже говорилось выше, известна всем. А вот "лирика" - гораздо интереснее по определению. Ибо кроме технических спецификаций продукта любая уважающая себя компания (а NVIDIA, вне всякого сомнения, целиком и полностью подпадает под данное определение), должна обязательно учитывать психологию потребителя.

Так кто же они? Эти люди, что читают обзоры, копят деньги, идут в магазин, по дороге проверяя бессчетное количество раз наличие купюр в бумажнике, и выходят из магазина со счастливой улыбкой на лице или, по крайней мере, с заметным блеском в глазах, любовно посматривая на коробку. Конечно же, это не прототип "идеального" потребителя. Но согласитесь, каждая карта рассчитана на свой круг покупателей.

Так все-таки, почему мы так подробно останавливаемся на особенностях потребительской психологии?

Все просто. Есть карты ultrahigh-end, призванные в первую очередь служить во славу имиджа компании, украшать стенды на презентациях и выставках, десктопы и календари. Несомненно, такие карты тоже имеют своего покупателя, крутого геймера, бенчера - энтузиаста, или просто "человека, привыкшего получать от жизни максимум"...

Но никто не будет спорить, что основной потребительской популярностью пользуются далеко не "имиджевые" ultrahigh-end решения. Первые места занимают те продукты, которые четко соответствуют идеальной формуле "цена+производительность". За примерами не надо далеко ходить. Ti4200, FX5900XT, Radeon 9500... все эти карты трудно назвать high-end’ом. Однако, за вложенные в них деньги покупатель в большинстве случаев получает просто огромные дивиденды, и можно получить еще больше, если воспользоваться таким достаточно простым и приятным средством увеличения производительности, как оверклокинг.

Потому - немного об оверклокинге. Практически каждый человек хочет иметь больше, потратив при этом меньше. Тоже прописная истина, с которой бесполезно как-либо спорить. А теперь, представим, приятна ли людям мысль: "разгоном я могу из middle-end решения сделать high, заплатив при этом цену middle-end’а". И самое главное - выгодно ли это им? Ответ однозначен, и, думаем, даже не стоит на нем задерживаться. Основную идею вы прекрасно поняли.

Все примеры, названные выше - это общеизвестные и уже давно признанные "фавориты". Но что же будет занимать место, которое по определению не может пустовать, в текущем поколении видеокарт? 6800GT? Бесспорно. У нее есть все шансы. По сути, 6800 GT является той же 6800Ultra, отличающейся лишь пониженными частотами, временем выборки видеопамяти и весомо сниженной ценовой планкой. Казалось бы, что GT-версия выпущена специально для того чтобы стать хитом. 16 пиксельных конвееров, штатные частоты 350/ 500 (1000) MHz и просто впечатляющая за ее цену производительность. Впрочем, про производительность мы поговорим подробно позже.

В данном материале мы посмотрим на эти карты с трех сторон. Во-первых, бросим взгляд в прошлое, когда в стане NVIDIA "правила балом" FX5950 Ultra, а ATI могла по праву гордиться "королем видеоакселлераторов" 9800ХТ. Во-вторых, вернемся в настоящее, обратим взор на непосредственного соперника 6800 non Ultra и 6800GT - Radeon X800 PRO.

Ну, и на десерт - самое интересное. Переведем наши, высказанные ранее, теоретические рассуждения в область практики. Посмотрим, какую прибыль можно получить, вложив деньги в эти карты. И для того, чтобы максимально четко вам это продемонстрировать, сделаем условия соревнования изначально неравными. Основным соперником одной из исследуемых карт будет "старшая сестра" - GeForce 6800Ultra.

Leadtek WinFast A400 & Leadtek WinFast A400 GT

Leadtek WinFast A400 и Leadtek WinFast A400 GT

"Подопытными" были избраны видеокарты Leadtek WinFast A400 TDH и Leadtek WinFast A400 GT TDH. Компания Leadtek - широко известный на рынке брэнд. И помимо того, что видеокарты производства Leadtek отличаются отменным качеством, они имеют весьма привлекательную цену, то есть продукция Leadtek является еще одним примером той самой идеальной формулы.

Впрочем, для того чтобы в полной мере осознать, чем так привлекательна продукция Leadtek, следует внимательно посмотреть на прекрасные образчики в лице наших сегодняшних "героев дня", чем мы сейчас и займемся.

Карта Leadtek WinFast A400 TDH(GeForce 6800)

Комплектация:

Как всегда, компания Leadtek и здесь на высоте.

1. Видеокарта Leadtek WinFast A400 TDH (NVIDIA GeForce 6800)
2. Переходник 15-pin D-Sub/DVI
3. Переходник S-Video/RCA
4. Кабели: RCA; S-Video
5. Разветвитель дополнительного питания.
6. Пара подробных мануалов.
7. CD с драйверами и утилитами.
8. 5 CD с играми, а точнее:
     а) Prince of Persia - The Sands of Time (2 CD)
     б) Splinter Cell - Pandora Tomorrow
     в) GunMetal
     г) Big Mutha Truckers

Дизайн и компоновка платы:

Вопреки обыкновению, хотим начать осмотр карты с системы охлаждения. Счастливые обладатели этих карт поймут, почему, ну а те, кто еще не видел это чудо, просто поверьте на слово (ниже мы представим вам и фото - доказательства;). Но сначала - небольшой "экскурс в историю".

Системы охлаждения компании Leadtek настолько известны, что написать что-то новое по этому вопросу очень сложно. Но, тем не менее, не упомянуть об этом было бы преступлением с нашей стороны.

Достаточно вспомнить GeForce 4 Ti4600 (да, в не таком уж и давнем прошлом именно она была самым-самым high-end, о котором мечтали буквально все, поголовно), а в качестве другого яркого примера приведем high-end от NVIDIA прошлого "раунда" - A380 Ultra (GeForce FX5950 Ultra), где компания Leadtek продемонстрировала систему охлаждения, заслуживающую приставки "мега". Напомним, на А380 Ultra система охлаждения состояла из двух частей - медного радиатора на лицевой стороне платы и алюминиевого, призванного охлаждать оборотную, и, соответственно, вентилятора.

*1200x718; 143Kb	*1200x683; 179Kb
*1200x694; 182Kb	*1200x718; 266Kb

На этот раз Leadtek, решила, видимо, в очередной раз порадовать своих поклонников, вполне заслуженно приобретенных за время своего существования, и представила нам очередной шедевр - систему охлаждения на A400 TDH.

О том, что система охлаждения заслуживает самого пристального внимания, можно понять уже по весу платы. И это не удивительно. Два отдельных полностью медных радиатора, закрывающих лицевую и оборотную сторону карты, накрытые пластиковой крышкой характерного дизайна, на которой золотыми буквами выведено название компании и модель карты.

Дизайн PCB у GeForce 6800 практически идентичен 6800Ultra, и данный экземпляр не исключение. Основное различие плат в том, что на 6800Ultra установлено два разъема дополнительного питания. Плата выполнена на зеленом текстолите, традиционном для референсных плат NVIDIA.

Посмотрим на графический процессор. Штатная частота работы составляет 325 MHz, что полностью соответствует заявленным спецификациям. Судя по маркировке, чип изготовлен на 25 неделе 2004 года и имеет ревизию А1.

На карте установлено 128 Mb DDR памяти, c шиной передачи данных 256 Bit, набранные 8 микросхемами памяти Hynix с маркировкой HY5DU283222AF-28, выполненных в форм-факторе BGA, со временем выборки 2.8 ns, что соответствует штатной частоте 350 MHz (700 MHz DDR). Штатная частота работы видеопамяти на A400 TDH также соответствует заявленному. Все 8 чипов памяти размещены на лицевой стороне платы и охлаждаются описанным выше медным радиатором.

Обратим ваше внимание на разъем для дополнительного питания, установленный на карте.

На плате имеется стандартный набор выходов: аналоговый, цифровой, и TV-OUT.

Карта Leadtek WinFast A400 GT TDH (GeForce 6800GT)

Комплектация, дизайн и компоновка платы:

Комплект поставки у A400 GT TDH тот же, что и у A400 TDH, за исключением, разумеется, самой платы. Плата выполнена также на зеленом текстолите, традиционном для референсных плат NVIDIA. Дизайн PCB абсолютно идентичен 6800Ultra, за исключением одного разъема дополнительного питания против двух у Ultra.

*1200x733; 159Kb	*1200x718; 143Kb
*1200x715; 168Kb	*1200x703; 215Kb

На карте установлено 256Mb видеопамяти GDDR3 с шиной передачи данных 256Bit, набранные 8 микросхемами памяти Samsung с маркировкой K4J553230F-GC20, выполненные в форм-факторе BGA, со временем выборки 2 ns, что соответствует штатной частоте работы 500 MHz (1000 MHz DDR), на которой и функционирует память на данной плате. Все 8 микросхем видеопамяти расположены на лицевой стороне карты.

Система охлаждения с виду очень напоминает нам ту, что установлена на A400 TDH, с одним только различием - она еще более громадна. Те же два полностью медных отдельных радиатора, покрывающие лицевую и оборотную сторону платы, причем радиатор на лицевой стороне, покрывающий и GPU, и микросхемы видеопамяти, еще более массивный, чем на A400 TDH, с внушительными теплораспределительными ребрами и вентилятором по центру конструкции. Стильная пластиковая крышка есть абсолютная копия той, что установлена на системе охлаждения A400 TDH, разница только в названии модели платы.

Версия GT - снизу

Этим великолепием любоваться можно долго, однако пришло время заняться главной деталью карты, а именно графическим процессором 6800GT.

Штатная частота его работы - 350MHz, что абсолютно соответствует заявленным для этой карты спецификациям. GPU выполнен на 17 неделе 2004 года и имеет ревизию А1.

На карте имеются выходы: аналоговый, цифровой, и TV-OUT.

И в заключение осмотра обратим внимание на разъем для дополнительного питания, который, как уже говорилось, присутствует на 6800GT лишь в одном экземпляре.

Можем смело констатировать, что платы прошли полный осмотр и полностью готовы к тестированию.

Тестовый стенд

CPU	P4 3,2Mhz 800FSB (Northwood D1)
Mb	Epox 4PDA2+ (i865PE)
Memory	PC2700 2x256Mb 400Mhz в двухканальном режиме Тайминги - 2.5-8-4-4
VGA	GeForce 6800 Ultra ATI Radeon X800 Pro Leadtek A400 TDH(GeForce 6800) Leadtek A400GT TDH (GeForce 6800GT)
OS	WinXP + SP1
Драйверы	ForceWare 61.76 Catalyst 4,7

Тестовые программы:

Cинтетика:

3DMark2003 Patch 340;
3DMark2001SE Patch 330;
Codecreatures v1.0.0 (DirectX 8.1 приложение, шейдеры, Hardware T&L);
VilageMark - HSR
Игровые приложения:
Unreal Tournament 2003 (Direct3D, Hardware T&L, вершинные шейдеры, Dot3, cube texturing.);
Unreal Tournament 2004 (Direct3D, Hardware T&L, вершинные шейдеры, Dot3, cube texturing.);
AquaMark 3 (DirectX 9.0, Vertex Shaders 1.1/1.4/2.0, Pixel Shaders 1.1/1.4/2.0, Hardware T&L, режим AquaMark3 Triscore);
HALO: Combat Evolved 1.2 (DirectX 9.0, Vertex Shaders 1.1/1.4/2.0, Pixel Shaders 1.1/1.4/2.0, Hardware T&L, качество максимально возможное);
Gun Metal Benchmark 2 v1.20s (DirectX 9.0 бенчмарк, Vertex Shaders 2.0, Pixel Shaders 1.1, Hardware T&L);
Final Fantasy XI Official Benchmark 2 (бенчмарк для оценки производительности в игре Final Fantasy XI. Данных по характеристикам движка игры разработчики не предоставляют);
X2: The Threat Demo (Direct3D, мультитекстурирование, Dot3, режим встроенного в демо-версию бенчмарка);
Half-life 2 leaked beta (DirectX 9.0, Vertex Shaders 2.0, Pixel Shaders 2.0);
FarCry ver1.1 (DirectX 9.0, Pixel Shaders 2.0, использовалась собственная записанная демка "3Dnews001").

Тестирование A400 TDH (GeForce 6800) и A400GT TDH (GeForce 6800GT)

Как видим, Radeon X800Pro, с точки зрения 3DMark2003, находится ровно между GeForce 6800GT и GeForce 6800.

Мы не зря даем вам подробную раскладку FPS по каждому тесту. Отсюда становится понятно, благодаря чему складывается тот или иной результат на каждой из карт.

В тесте на эффективность отсечения невидимых поверхностей, зеленые традиционно выигрывают.

Результаты синтетики легко предсказуемы. Гораздо интереснее, что покажут нам карты в игровых приложениях.

Тесты: Игровые приложения

Первый тест - и первое разочарование. 6800 проигрывает здесь даже 9800ХТ - high - end’у предыдущего поколения. 6800GT же, напротив, показывает себя вполне адекватно, подбираясь вплотную к лидеру Х800 PRO.

6800 практически приблизилась к своему основному сопернику. Ну а 6800GT уходит в полный отрыв от соперников.

Весьма забавно бывает наблюдать такую "лесенку".У 6800nonUltra и X800 PRO - практически паритет. 6800GT, as usual, "впереди планеты всей".

А в UT2k3 мы наблюдаем совершенно безрадостную для 6800 non Ultra картину. Если в разрешениях 640х480 и 800х600 она еще может составить конкуренцию Х800 PRO, то на 1024х768 и выше налицо очень сильный упадок. Дело в том, что наша Ledtek 6800 единственная карта в этом списке у которой 128Mb, у всех остальных - 256Mb. И вот налицо картина, когда при включении агрессивных настроек качества - этого размера памяти не хватает, начиная с разрешения 1280x1024. Картина повторяется для всех трех демок.

В HALO 6800 поправляет свои позиции.

В Far Cry 6800GT с увеличением используемого при тестировании разрешения все более удаляется от Х800PRO. Но это всё снято на максимальных настройках детализации - все же на стенде стоят карты hi-end уровня. А если все сбросить на минимум, то получится очень смешной график ;-)

Карты уровня 6800 и X800 - вообще не замечают повышения разрешения, а предыдущий hi-end дрогнул только под конец. Подобные тесты характеризуют только "чистую" производительность системы и потолок движка игры. Результаты по GT не влючены - они совпадают с non ultra.

На UT2004 еще раз проиллюстрируем тот факт, что современные карты слишком хороши для игр предыдущего поколения. Что включай высокую детализацию, что не включай - все едино.

И только добавив к высокой детализации еще и "агрессивное качество" в драйверах, можно получить хоть какой-то реальный расклад:

На низких разрешениях - примерный паритет между 6800 non Ultra и X800 PRO, а при тестировании с использованием 4хАА/8хAF Radeon 9800ХТ совсем чуть-чуть обходит своих куда более грозных соперников. С увеличением используемого разрешения растет и разрыв между non Ultra и PRO, а 6800GT прекрасно "держит планку" во всех разрешениях. Конечно же, вы прекрасно понимаете, что реально и серьезно мы сравниваем лишь эти три карты как стоящие друг против друга в таблице позиционирования решений по секторам. Возможно, когда выйдут новые карты линеек NV4х и R4хх, "расстановка сил" поменяется, но не думаю, чтобы очень кардинально. PCI-E будет завоевывать все новые и новые "территории", и на фоне таких крупномасштабных захватнических планов "тихий омут" AGP-рынка воспринимается уже не так.

Тесты в финальной версии "Doom 3" бесуловно волнуют всех. Мы сняли их в режиме High Quality (Ultra Quality - это для карт будущего поколения с памятью 512Mb):

Ну что сказать? Кто платит, тот и заказывает музыку, нисколько не удивлюсь если в "Half-Life 2", карты ATI будeт серьезно опережать карты от NVIDIA. Началась эра маркетинговой борьбы... Победит в ней тот, кто больше вложит в разработчиков хитовых игр. У NVIDIA, в этом плане куда как больший опыт...

А что же касательно выводов по тестированию?

Они, бесспорно, будут, но...чуть попозже. Ибо сейчас мы с вами будем наблюдать практическую реализацию наших сегодняшних теоретических рассуждений, а, проще говоря, будем разгонять 6800 non Ultra до максимально возможных частот, на которые способен имеющийся у нас экземпляр карты.

Разгон

Разгон карты проводился, как обычно, с помощью RivaTuner. Система охлаждения на видеокарте не подвергалась каким - либо модификациям, кроме дополнительного обдува корпусным вентилятором. Нам хотелось поставить карту в максимально жесткие условия тестирования, дабы показать картину, которую можно будет считать вполне объективной. Но о результатах разгона мы поговорим чуть позже.

Сейчас же представим вам соперников. Во-первых, конечно же, это королева линейки GeForce 6 Series, "первая ласточка" NV40 - 6800Ultra производства Gigabyte, подробный обзор которой в самое ближайшее время будет предоставлен вашему вниманию.

Карта имеет штатные частоты 400MHz/1100MHz, соответствующие заявленным для этих плат спецификациям. Естественно, мы пытались максимально "подогнать" 6800 non Ultra к этой планке. В результате разгона нам удалось получить в качестве абсолютно стабильных рабочих частот на штатном охлаждении с дополнительным обдувом одним корпусным вентилятором 380MHz/ 850 MHz.

Карта	Штатные частоты (core/mem)	Разгон
GeForce 6800Ultra	400MHz / 1100MHz
GeForce 6800GT	350MHz / 1000MHz
GeForce 6800	325 MHz / 700MHz	380MHz / 850 MHz

Что явилось весьма неплохим в данных условиях результатом, ибо в процессе написания данного материала мы старались уловить любую информацию от владельцев аналогичных плат касательно их разгонного потенциала, дабы собрать небольшую статистическую базу, и чтобы было с чем сравнить результаты, которые получим мы. Опрос показал, что владельцы карт 6800 non Ultra в подавляющем большинстве случаев очень и очень довольны разгонным потенциалом своих приобретений, а особо хочется отметить один случай, когда аналогичная плата без каких-либо модификаций и без модернизации охлаждения спокойно работала на частотах 390/900 MHz.

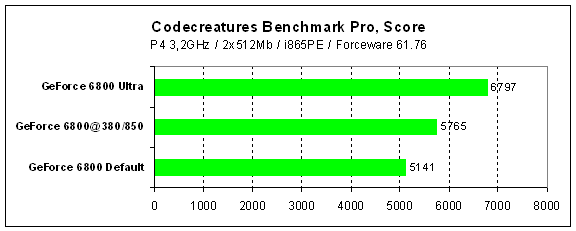

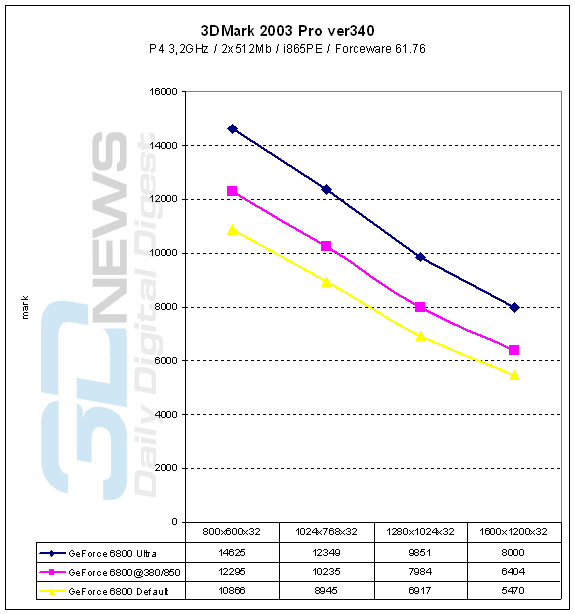

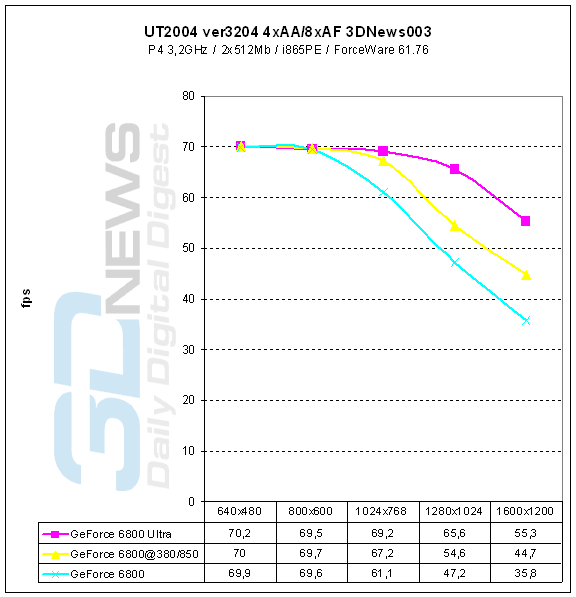

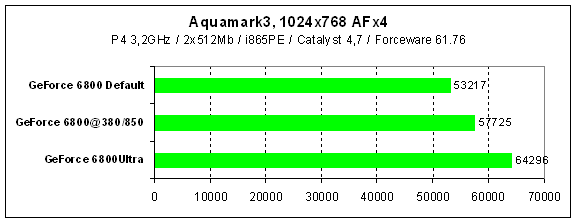

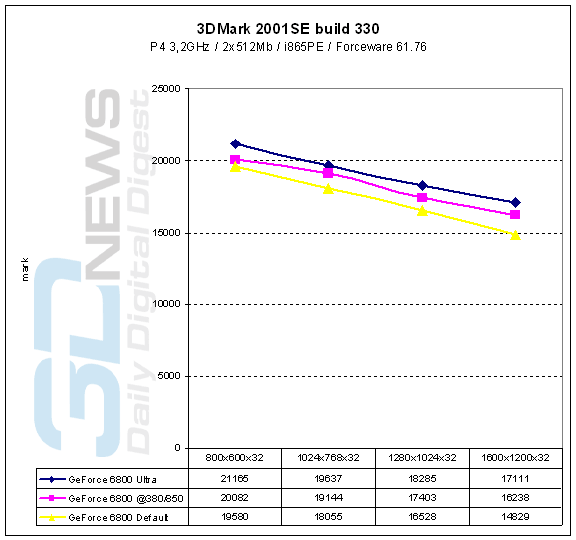

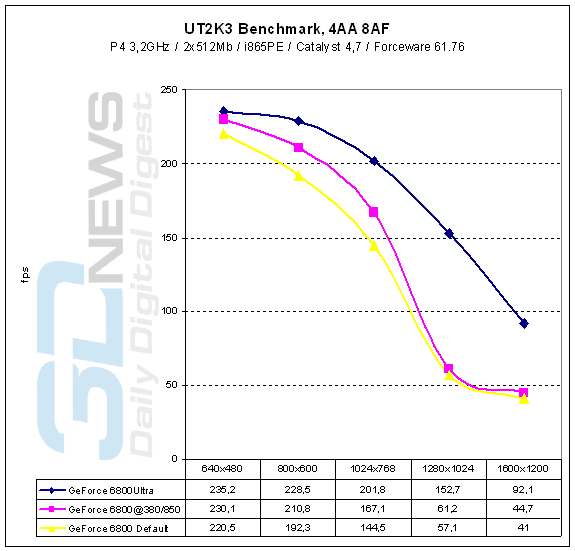

Но лучше всяких слов все вам покажет тестирование. Итак, подтягиваем nonultra к ultra:

Выводы

Линейка GeForce 6 Series радует нас не только представителями absolute high-end класса, но и весьма достойно выглядит в "middle-high" - end секторе, чему данное тестирование явилось прямым доказательством. Впрочем, middle - end, как и high, на сегодняшний день есть категории весьма условные. К "абсолютному" middle-end сейчас можно отнести лишь несколько продуктов, остальные либо все больше и больше тяготеют к low -end, либо по причине технического "устаревания", либо вследствие выхода новых middle - end решений, превосходящих предыдущие по производительности, либо по иным причинам. Такая же ситуация налицо сейчас и в high-end’е, где неизменным и не вызывающим никаких вопросов является только "абсолютный" high-end. Остальные же решения колеблются то в ту, то в другую сторону, оставляя громадный простор для фантазии при попытке как-то привести их к "общему знаменателю" и вывести четкую таблицу позиционирования по секторам.

"Оборотная сторона медали" заключается как раз в том, что можно на карте, де-юре являющейся самым наитипичнейшим представителем middle - end’а, де-факто достичь (а если приложить некоторые усилия, то и превзойти) по производительности уровень high-end решений. Естественно, что последний вариант есть мечта практически всех потребителей, считающих свои деньги и желающих получить как можно больше дивидендов со своих "вложений".

Можем сказать, что 6800 non Ultra вполне в состоянии полностью удовлетворить желания и определенные амбиции потребителя, не слишком сильно ударяя по карману.

Конечно же, судя по результатам первого тестирования, Х800 PRO выглядит привлекательнее, а если учесть возможность переделки последнего в полноценный Х800ХТ, то это - явный стимул хватать кошелек и бежать в магазин за красивой коробкой... если бы не цена.

Рекомендуем И тут уже потребитель должен выбирать - что лучше. Перефразировав ставшую уже "крылатой" фразу из всем известного фильма - "Мы можем лишь указать дверь, войти вы должны сами". Но не следует забывать, что 6800 non Ultra обладает также дополнительным бонусом - возможностью программного включения всех 16-ти конвееров. Напомним, это возможно при условии использования последней версии Riva Tuner, где присутствует соответствующая опция.
Теперь поговорим о 6800GT. Несомненно, это решение - удачный ход NVIDIA, одновременно являющийся очень привлекательным и выгодным продуктов для потребителей, в том числе удовлетворяющий все потребности оверклокеров и энтузиастов. Редко встречающееся сочетание, и очень ценное. Можем с абсолютной уверенностью заявить, что 6800GT - первый претендент на звание нового фаворита рынка.

Касательно же сравнения 6800 non Ultra и 6800GT с вчерашним абсолютным high - end от обеих компаний можем сказать, что вопрос "что предпочтительнее?" здесь уже не актуален, по-крайней мере, для нас все уже стало ясно. Единственное, что вызывает некоторую озабоченность - это очень небольшое количество плат на чипе NV40 в свободной продаже, но, надеюсь, скоро данная ситуация изменится в лучшую сторону.

А мы пока поднимаем голову вверх, где в настоящее время проходит нешуточный deathmatch между NVIDIA GeForce 6800Ultra и ATI Radeon Х800ХТ на последних драйверах, о котором мы вам и поведаем в следующем материале.
