ABITAI7 на чипсете Intel 865PE Spingdale

ABIT MoBo:

---

Abit KV7 : VIA KT600

---

Abit IC7-MAX3 : i875P

---

Abit IS7-G : i865PE

---

Abit IC7-G : i875P

---

Abit SI7-G : SiS R658

---

Abit NF7-S : nForce II

---

Abit BH7 : i845PE

---

Abit BE7-RAID : i845PE

---

Abit IT7-MAX2 : i845PE

---

Abit KD7-RAID : VIA KT400

---

Комплектация

• Материнская плата;
• CD диск с ПО и драйверами;
• Один ATA-100 шлейф, FDD шлейф;
• Один SerialATA кабель + переходник питания;
• Руководство пользователя на английском языке + краткая инструкция по установке;
• Руководство пользователя по mGuru;
• Брекет с 2 дополнительными портами Firewire и с 2 дополнительными портами USB2.0;
• Заглушка на заднюю панель корпуса;
• Наклейка с схемой-расположением перемычек.

Несмотря на то, что комплектация не радует большим количеством компонентов, в целом она соответствует цене продукта. Кроме того, она практически полностью раскрывает возможности платы: единственное, что нужно докупить пользователю, это брекет с двумя портами USB 2.0 и один SerialATA кабель.

Особое внимание уделено документации: основное руководство пользователя очень подробно, и содержит исчерпывающие описание всех перемычек, коннекторов и настроек биоса. Кроме этого, в коробке есть краткое руководство пользователя. В нем на 9 языках (включая русский - это особенно приятно :) описаны основные этапы сборки и запуска системы. И наконец отдельная брошюра посвящена функциям чипа mGuru. Причем качество исполнения очень высокое: глянцевая бумага, цветные иллюстрации и пометки.

Из набора компонент исчез переходник ParallelATA=>SerialATA под названием Abit Serillel. В настоящее время SerialATA винчестеры получили широкую популярность, а их разница в цене с аналогичными ParallelATA сократилась до 15-20$ (на мой взгляд все еще дорого). В комплект платы Abit AI7 входит один SerialATA кабель и один переходник питания с двумя соответствующими разъемами.

На компакт-диске записан полный набор драйверов, а также набор утилит для управления функциями чипа mGuru. Это утилита системного мониторинга Abit EQ, утилита для разгона из Windows - OC Guru, программа для управления аудио-функциями Audio EQ, программа для управления вентиляторами - FanEQ, и наконец программа для получения технической поддержки - BlackBox. Мы рассмотрим все эти программы в соответствующих разделах, а сейчас остановимся на утилите BlackBox.

Данная программа предназначена для облегчения доступа к службе технической поддержки Abit. Идея программы состоит в том, что она автоматические собирает информацию о системе (программной и аппаратной составляющей). Далее - пользователь вводит в специальное окно описание проблемы, а BlackBox формирует письмо (e-mail) в которое вкладывает собранную информацию.

На практике точность определения оборудования мягко говоря средняя, поэтому для опытных пользователей предусмотрена возможность ручного ввода информации о системе. Каким образом тут участвует чип mGuru совершенно непонятно. Также непонятно, почему нельзя было использовать системную утилиту MSInfo, которая предоставляет на порядок больше информации).

Однако составить вопрос это еще половина дела - главное получить на него ответ. С помощью BlackBox мы послали в службу поддержки Abit простой вопрос (Что такое "OC on the Fly" в SoftMenu). Письмо было отослано в понедельник 8 декабря в 00-00. Ответ пришел уже на следующий день (утро вторника). Это довольно хороший результат, особенно если учесть что службы поддержки некоторых компаний вообще не отвечает на вопросы покупателей (как например Asus в обзоре платы A7N8X-LA).

Итоговый вывод: за комплектацию платы можно спокойно ставить оценку "5-".

Плата Abit AI7

Плата имеет очень удачный дизайн, благодаря чему работа сборщика сильно облегчается. В частности оба разъема питания установлены идеально: основной - на нижнем краю платы, а 4х пиновый дополнительной - тоже с краю, но около задней панели. Далее - расстояние от защелок слотов DIMM до AGP слота, позволяет совершенно спокойно сниматьустанавливать модули памяти при установленной видеокарте. Разъемы для подключения IDE шлейфов расположены более-менее удобно; между ними есть промежутки. Кроме того, рядом с каждым важным компонентом платы есть четкая маркировка (например "IDE1, IDE2").

Единственное нарекание может вызвать расположение разъема FDD (позади последнего PCI слота), но по мнению многих пользователей 3-дюймовым дискетам уже давно пора отправляться на заслуженный отдых.

Практически сразу обращает на себя внимание расположение процессорного сокета. Он повернут на 45 градусов относительно продольной оси платы. Впрочем, в ассортименте компании Abit подобные платы уже встречались (например - Abit SI7-G на чипсете SiS R658).

Рядом с процессорным сокетом находится разъем для подключения кулера - CPUFAN1. Стоит отметить, что с помощью технологии Abit FanEQ, вентилятор подключенный к этому разъему может автоматически изменять скорость вращения в зависимости от температуры процессора.

На плате есть еще один разъем с поддержкой FanEQ. Это NBFAN1, который зарезервирован для кулера на северном мосту. А всего на плате Abit AI7 установлено 5 разъемов для подключения вентиляторов: AUXFAN1 - установлен в правом нижнем углу, AUXFAN2 - около батарейки, SYSFAN1 - в верхнем левом углу.

На чипсете установлен небольшой кулер с ORB-подобной конструкцией. По сравнению с IS7-G размеры радиатора сильно увеличились и исчезла красивая, но бесполезная пластиковая крышка.

Под северным мостом установлено 4 слота DIMM, причем, разбиты они на две группы - в каждой по два слота. Первые два слота относятся к первому каналу контроллера, последние два - ко второму каналу.

Максимальный объем памяти составляет 4Гбайт. Как только на плату подается напряжение - загорается желтый светодиод, расположенный около микросхемы биоса. Кроме того, на семисегментных индикаторах высвечивается код 00 или 99.

На плате установлен AGP слот с защелкой. В него можно устанавливать только 1.5 (или 0.8V) вольтовые видеокарты стандарта AGP 4X 8X.

Кроме него на плате Abit AI7 установлено пять PCI слотов.

Возможности расширения

Дизайн платы Abit AI7 предусматривает установку двухканального SerialATARAID контроллера Sil3112, производства Silicon Image. Однако на нашей плате он не установлен.

В результате плата поддерживает только два канала SerialATA, которые обслуживаются южным мостом. Стоит отметить, что на плате установлен чип ICH5R, что позволяет объединить SerialATA диски в RAID массив уровня 0.

Кроме этого, ICH5 поддерживает 8 портов USB 2.0, четыре из которых расположены на задней панели, а еще 4 подключаются с помощью брекетов (в комплекте только один брекет с 2 портами).

Плата Abit AI7 поддерживает и другой вид последовательной шины - IEEE1394 ("Firewire"). Для этого на плату установлен дополнительный контроллер TSB43AB23, производства Texas Instruments.

В результате плата поддерживает до 3 портов IEEE1394: один расположен на задней панели, а еще 2 подключаются с помощью брекета (тот же самый что для USB портов). Разъемы для подключения маркированы красным цветом (разъемы USB - синим).

Далее - плата Abit AI7 имеет встроенный шестиканальный звук на основе кодека ALC658.

А перед AGP слотом установлен LAN контроллер RTL8100C.

Теперь посмотрим на заднюю панель платы.

Конфигурация панели полностью совпадает с конфигурацией на платах Abit IC7-G и Abit IS7-G.

Традиционная схема джамперов на плате:

На плате Abit AI7 установлено четыре перемычки: CCMOS1 - перемычка для обнуления CMOS (расположена около южного моста), PS2-PWR1 - для пробуждения системы по сигналу с клавиатуры, USB_PWR1 и USB_PWR2 - для пробуждения системы от USB устройств. Все перемычки имеют пластиковые хвосты для более удобной установки.

Что касается концепция "Abit Engineered", то она реализована на плате частично. В частности есть контроллер POST кодов и семисегментные индикаторы, однако отсутствуют кнопки "Power" и "Reset". Все остальные дополнительные функции сосредоточены в дополнительном чипе mGuru, который установлен около микросхемы биоса.

Если снять голографическую наклейку, то перед нашим взором предстает совершенно голая поверхность чипа, без каких-либо маркировок.

Сначала рассмотрим функцию AudioEQ, которая представляет собой утилиту для настройки различных аудио-параметров (таких как количество колонок, настройка эффектов итд). Все это сильно смахивает на обычные параметры драйвера звукового контроллера, только обернутые в красивую "шкуру".

Каким боком тут используется чип mGuru - совершенно непонятно.

Теперь поговорим о настройках биоса.

BIOS

В целом настройки биоса платы Abit AI7 не сильно отличаются от настроек платы Abit IC7-G. Например раздел таймингов оперативной памяти полностью идентичен, и включает в себя технологию "Abit Game Accelerator".

Напомню, что эта технология оптимизирует работу памяти за счет снижения таймингов. Управлять степенью оптимизации может пользователь - для этого предусмотрено 4 параметра: "Auto", "Turbo", "Street Racer" и "F1".

В прошлом мы делали предположение, что режимы "Street Racer" и "F1" по возможности понижают тайминги "Precharge to Active"(Trp), "Active to precharge" (Tras) и "Active to CMD"(Trcd). В частности при включенном режиме "F1" и таймингах 2-3-6-3, производительность платы Abit IC7-G была идентична режиму "Auto" и таймингами 2-2-5-2.

Что касается установки частоты работы памяти, то этот параметр находится в разделе SoftMenu, который посвящен разгону.

Доступный набор делителей частоты памяти напрямую зависит от значения параметра "NB Strap CPU", который определяет тип используемого процессора.

В результате, пользователю доступны все возможные множители частоты памяти как повышающие, так и понижающие.

Все это мы уже видели на платах IS7(-G) и IC7(-G). Но на нашей плате есть чип mGuru, который позволил реализовать очень интересную функцию: все настройки биоса можно сохранить в памяти mGuru (другой возможный вариант - в непрошиваемой области биоса), в виде профиля с каким-либо наименованием. Например можно сделать два профиля: "Normal" и "Overclocked", соответственно с штатными настройки и с настройками разгона. Особенно удобно использовать эту функцию при частой смене памяти:

Для сохранения профиля используется клавиша F6; для загрузки - F7.

Теперь рассмотрим раздел, посвященный системному мониторингу.

Этот раздел подвергся наибольшим изменениям: количество параметров и функций настолько увеличилось, что перестало помещаться на одну страницу. Поэтому программисты Abit очень удачно разбили параметры по группам.

Во-первых, группа "Temperature Monitoring", которая отображает текущие значения температуры процессора, системы и модуля питания. Кроме того, пользователь может установить сигнализацию о перегреве процессора и активизировать функцию автоматического выключения системы при достижении определенной тем-ры.

Второй раздел чисто информационный, и показывает текущие уровни напряжений.

Далее смотрим в раздел "Fan Speed Monitoring", который отвечает за системные вентиляторы.

Итак, на плате установлено 5 разъемов для вентиляторов; из них четыре имеют функцию определения скорости вращения. Кроме того есть функция аварийного выключения системы если процессорный кулер не работает.

Всю эту информацию можно получить и в Windows. Для этого предназначена утилита системного мониторинга Abit EQ.

сокращенный вариант отображения

И наконец, самый интересный раздел: "FanEQ Control".

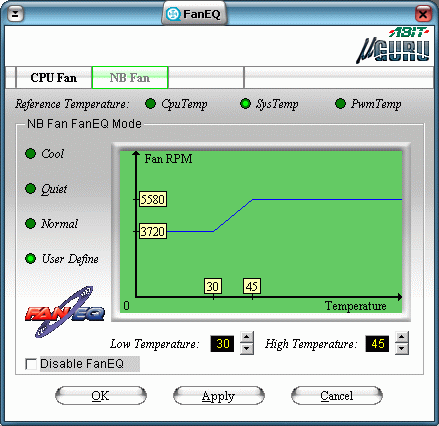

Кроме того, параметры FanEQ можно задать во время работы Windows. Для этого предназначена соответствующая утилита:

С помощью нее пользователь может достаточно гибко управлять скоростью процессорного кулера и кулера на чипсете. В частности, можно установить нижнюю границу температуры (в биосе это параметр называется "FanEQ Control Temp. Low"). И до тех пор, пока температура процессора не достигнет этого значения, вентилятор будет вращаться с минимальной скоростью. То есть на него будет подаваться выбранное пользователем напряжение (в биосе это параметр называется "FanEQ DC Fan Voltage Low"). А как только температура процессора превысит нижнюю границу, напряжение на кулере будет плавно увеличиваться. И если тем-ра процессора достигнет верхней границы ("FanEQ Control Temp. High"), то вентилятор начнет вращаться с максимальной разрешенной скоростью. Я не зря выделил слово "разрешенной" - дело в том, что пользователь может выбрать максимально возможное напряжение ("FanEQ DC Fan Voltage High"), и тем самым утихомирить даже очень шумный кулер.

А для тех пользователей, которым неинтересно тонко настраивать систему охлаждения, утилита Abit FanEQ предлагает три возможных режима работы "Cool" (наиболее производительный), "Quiet" (наиболее тихий) и "Normal" (промежуточный вариант). Кроме того, есть режим "User Define", который должен передать управление в руки пользователя. Однако он не работает (будем надеяться в будущей версии программы эту ошибку исправят).

Здесь будет уместно вспомнить о существовании у процессоров Pentium4Celeron внутренней защиты от перегрева, которая при достижении определенной температуры переводит процессор в режим "пропуска тактов". Тем самым рост тем-ры прекращается, но вместе с тем падает и производительность. Поэтому я советую не злоупотреблять снижением оборотов процессорного кулера, особенно если последний имеет алюминиевый радиатор. То же самое касается и разогнанных систем.

А теперь пара слов об утилите Abit FlashMenu, которая предназначена для прошивки биоса, и также работает в системе Windows.

Вообще-то, данная утилита вышла в свет довольно давно, до появления чипа mGuru. И скорее всего, чип mGuru не принимает никакого участия в процессе обновления биоса.

Вывод: биос платы Abit AI7 обладает очень широким набором функций. Особенно это касается параметров работы памяти и раздела системного мониторинга. Кроме того, большим плюсом является функция сохранения всех параметров биоса в виде профиля.

Разгон и стабильность

То что Abit ориентирует свои продукты на оверклокеров это уже известно всем. Традиционно биос содержит раздел SoftMenu, в котором сосредоточены все функции "тонкой" настройки частоты процессора, памяти, а так же их рабочие напряжения. Однако не все платы Abit показывают хорошие результаты в области разгона: большое разочарование принес тест платы Abit IS7-G на чипсете i865PE, которая работала стабильно только на частотах FSB до 255Мгерц. Это совершенно неприемлемый результат, особенно на фоне таких монстров как Abit IC7-G (стабильная работа на FSB = 300Мгерц) и Abit IC7-MAX3 (FSB = 309Мгерц !). Однако эти платы очень дорогие, и не каждый пользователь может позволить их купить.

А вот плата Abit AI7 стоит относительно недорого, однако дурная слава IS7-G заставляет нас с особой тщательностью протестировать возможности разгона. Кроме того, сам факт нового дизайн PCB подразумевает изменение (будем надеяться в лучшую сторону) результатов оверклокинга.

Сначала рассмотрим преобразователь питания. Он имеет 4-х фазную схему, в которой установлены восемь конденсаторов емкостью 2200 мкФ и четыре - по 1200 мкФ. То есть по сравнению с модулем питания платы IS7-G видимых изменений практически нет.

Впрочем, изменения есть на более глубоком уровне. В частности плата 100% совместима с процессорами Pentium4 на новом ядре Prescott, выход которых отложен на февраль 2004года. Это автоматически означает соответствие спецификациям VRM 10.0 и Prescott FMB1.5 (более подробно об этих спецификациях можно почитать в обзоре платы Gigabyte S655TX Ultra).

Теперь переходим к рассмотрению функций разгона.

Во-первых, плата Abit AI7 позволяет изменять частоту системной шины в диапазоне от 100 до 412Мгерц с шагом 1 Мгерц.

Во-вторых, плата Abit AI7 позволяет изменять напряжение на процессоре (Vcore) в очень широком диапазоне: от 1.525V (штатное) до 1.9V с шагом 0.025V.

На этом этапе совершенно никаких отличий от функций IS7(-G). А вот следующий параметр - изменение напряжения на памяти (Vmem) серьезно улучшен. В частности, опытный пользователь может увеличить Vmem c штатных 2.5V до 3.2V (с шагом 0.05-0.1V). В этом отношении плата AI7 превосходит платы IC7(-G) и IS7(-G) и сравнивается с IC7-MAX3.

Кроме этого в нашем распоряжении есть функция повышения напряжения на шине AGP.

Диапазон изменения от 1.5V (штатное) до 1.65V(с шагом 0.05V).

При работе на повышенных частотах очень важно, чтобы частоты шин PCI и AGP, по возможности, не отклонялись от стандартных 33 и 66Мгерц, соответственно. Прежде всего это важно для корректной работы жестких дисков (а для плат с RAID контроллерами это еще более важно). Так вот, плата Abit AI7 имеет возможность установки фиксированной частоты на шинах PCI и AGP. Данный параметр варьируется с 33/66 до 48/96 Мгерц, соответственно.

А вот возможность установки делителя частоты AGPPCI - исчезла.

Завершая говорить о функциях биоса, хочу отметить пункт "Press F8 to OC on the Fly".

При выборе "Y" ("Да") происходит установка новых частот процессора и памяти без перезагрузки. Это позволяет пользователю оценить стабильность системы при разгоне.

Теперь переходим к самому интересному - практическому разгону. Итак, с памятью Kingston HyperX PC2700, плата показала стабильную работу на частоте 277Мгерц (асинхронный режим ; делитель = 23).

Это куда лучше пресловутых 255Мгерц, но не максимум нашего процессора, который способен работать на частоте FSB=300Мгерц при Vcore = 1.65V.

Следующий шаг - тестирование с памятью Corsair TwinX PC3200. Мы также использовали асинхронный режим с делителем частоты памяти = 23. В результате плата показала стабильную работу на частоте 295Мгерц.

Очень хорошо - это позволяет нам рекомендовать плату Abit AI7 оверклокеру стесненному в средствах. Потому что, если у покупателя есть дополнительные 50-100$, то их можно потратить на материнскую плату IC7-G или IC7-MAX3, которые позволяют выжать максимум из процессора. А вот плата AI7 этого не может. Более того, в зависимости от марки оперативной памяти мы можем получить весьма непредсказуемые результаты.

Отдельно отметим утилиту Abit OC Guru, которая входит в состав программно-аппаратного комплекса mGuru.

Программа имеет довольно спартанский интерфейс и скудный набор функций (нет возможности изменить параметры работы памяти). С ее помощью я смог успешно увеличить частоту FSB (с 295Мгерц до 300Мгерц), но только один раз. После чего, изменять частоту программа отказалась (необходимо было перезагрузится). Впрочем, на более "мягких" частотах (250-260Мгерц) программа работает корректно.

Кстати, установленная частота, а также напряжения на памяти(Vmem), записываются (с помощью mGuru) в биос. А вот напряжение на процессоре (Vcore) почему-то записывается не всегда (недоработкаошибка ?). В результате я не могу советовать использовать OC Guru, по крайней мере до тех пор, пока не выйдет версия без ошибок. Ибо, программы для разгона системы из Windows (типичный пример - Gigabyte EasyTune), ориентированы в первую очередь на неопытных пользователей. Это автоматически означает то, что программа должна работать интуитивно понятно, и на 100% надежно. Кроме того, такая программа должна учитывать рабочую частоту памяти, ее тайминги, а также температуру процессора. И в конечном итоге, учитывая все эти параметры сужать диапазон разгона до безопасного.

Производительность

В качестве конкурентов я выбрал плату Asus P4P8X основанную на двухканальном чипсете Intel 865P (и прошитым биосом от платы P4P800 Deluxe) и плату Abit IC7-G на чипсете i875P.

В тестовой системе было использовано следующее оборудование:

Память работала синхронно с процессорной шиной (т.е. ее частота = 200Мгерц, что соответсвует DDR400). Кроме того были установлены следующие тайминги:

• CAS Latency = 2T
• Trp = 3T
• Tras = 6T
• Trcd = 3T

Вначале посмотрим на результаты синтетических тестов.

Теперь тесты игровых программ.

Выводы: плата Abit AI7 показала высокий уровень производительности.

Выводы

В целом плата произвела хорошие впечатление: при относительно невысокой цене (~122$) пользователь получает очень быструю плату с хорошими возможностями расширения и богатыми настройками биоса.

Что касается программно-аппаратного комплекса mGuru, то на наш взгляд это довольно "сырая" технология. Причем наибольшие нарекания идут в адрес именно программной реализации: утилиты имеют серьезные ошибки, при малом объеме функций. Кроме того, все они имеют разный стиль интерфейса, что тоже немаловажно. Единственное, что реально полезно в повседневной работе, на мой взгляд, это FanEQ, с параметрами установленными на уровне биоса. Также очень понравилась возможность сохранения 5 различных профилей настроек биоса, а также функция проверки стабильности системы при разгоне (так сказать "на лету" :).

Кстати, что касается разгона, то тут плата Abit AI7 показала значительно лучшие результаты нежели IS7(-G). Однако выжать максимум из конкретного экземпляра процессора она не смогла (в отличии от IC7-G и IC7-MAX3).

Заключение

• Хорошая стабильность и высокий уровень производительности;
• Поддержка SerialATA (2 канала ; ICH5R);
• Встроенный 6-и канальный звук и сеть;
• Поддержка интерфейса USB2.0 (8 портов) и IEEE-1394 (Firewire; 3 порта);
• Abit Engineered (POST контроллер);
• Относительно невысокая цена;
• Широкий набор фирменных технологий Abit (SoftMenu, FlashMenu, BlackBox и т.д.);
• Дополнительный чип mGuru (FanEQ, профили биоса, OC Guru, и т.д.).

• Недоработки программного обеспечения mGuru.

• Очень мощные функции разгона;
• Результаты разгона зависят от совместимости с оперативной памятью.
